山东有色金属材料制备及加工技术理论与应用

硫化镉-蒙脱土纳米复合材料的制备方法 1071

 0

本发明公开了一种硫化镉-蒙脱土纳米复合材料的制备方法，包括以下步骤：将蒙脱土分散到去离子水中，搅拌，得到蒙脱土悬浮液；将氯化镉溶解到去离子水中，得到氯化镉溶液，将氯化镉溶液逐滴加入到蒙脱土悬浮液中，得到溶液A；将盐酸溶液加入到硫代乙酰胺中，得到溶液B；将溶液A与溶液B同时置于密封容器中，于室温搅拌条件下反应12-24小时，然后经离心、洗涤、干燥，制得硫化镉-蒙脱土纳米复合材料。与现有技术相比，本发明首次合成硫化镉-蒙脱土纳米复合材料，采用本发明方法制得的CdS-MMT纳米复合材料催化活性高，以其为传感材料的比色生物传感器在检测过氧化氢时具有简便、稳定、灵敏度高等特点。

稳定型定向碳纳米管增强复合材料的制备方法 843

 0

本发明公开了一种稳定型定向碳纳米管增强复合材料的制备方法，其特征在于，具体包括以下步骤：（1）碳纳米管预处理；（2）磁性处理；（3）制铝粉包覆粉；（4）制增强碳纳米管；（5）制复合材料。本发明先对碳纳米管进行预处理，制得的酸化碳纳米管上含有羟基和羧基，大大增加了碳纳米管的反应活性，磁性处理后使碳纳米管的定向程度良好，便于后期可挤压得到任意厚度的掺杂定向碳纳米管的复合材料，铝粉包覆粉的制作中采用超声分散技术，减少了团聚现象发生，提高铝粉包覆粉的分散性和稳定性，和碳纳米管的热挤压得到的复合材料的拉伸强度为43MPa，压缩强度为125MPa。

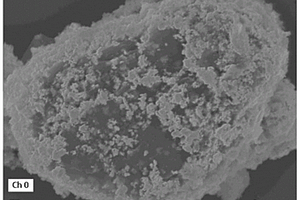

球形石墨烯/四氧化三锰复合材料及其制备方法及应用 905

 0

本发明涉及一种球形石墨烯/四氧化三锰复合材料及其制备方法及应用，该复合材料的微观结构为：以球形石墨烯为基体，四氧化三锰纳米片均匀分散于球形石墨烯基体表面，形成整体为球状结构的复合微球。制备方法包括如下步骤：(1)将球形石墨烯和去离子水混合，超声处理，得到球形石墨烯分散液；然后加入高锰酸钾溶液，再超声分散，得到球形石墨烯/高锰酸钾分散液；(2)将球形石墨烯/高锰酸钾分散液水热反应，反应完成后离心分离得到反应后的沉淀物，洗涤沉淀物，即得。上述球形石墨烯/四氧化三锰复合材料作为电极材料在超级电容器中的应用。本发明的球形石墨烯/四氧化三锰复合材料制作成超级电容器，比电容高达316.65F/g。

可完全生物降解的复合材料 1002

 0

本发明涉及高分子材料技术领域，特别涉及一种可完全生物降解的复合材料。该可完全生物降解的复合材料，其特征在于：由以下重量比的原料组成：30—80份的含有淀粉与丙烯酸酯接枝聚合物的淀粉基树脂组合物，10—50份的完全生物降解树脂和1—6份的塑化剂。本发明复合材料在不降低完全生物降解树脂的降解性能和力学性能的基础上，通过淀粉的加入，极大地降低了成本，本发明的可完全生物降解的复合材料成本接近传统塑料，具有较大的竞争优势以及广阔的市场前景。

聚乙烯醇-碳纳米管复合材料薄膜的制备方法 1147

 0

本发明涉及一种聚乙烯醇-碳纳米管复合材料薄膜的制备方法，步骤如下：将碳纳米管在5ml去离子水中超声分散30分钟，同时将1g聚乙烯醇溶解在10ml去离子水中，90°C搅拌至溶解，将两种溶液混合，碳纳米管的含量为0.2-3wt%，后再超声30分钟得到混合均匀的复合材料溶液，然后将均匀的混合溶液倒在平坦的基底上，60°C下烘干直到质量恒定，得到复合材料薄膜。本发明的方法制备的复合材料在物理性能上大大提高。

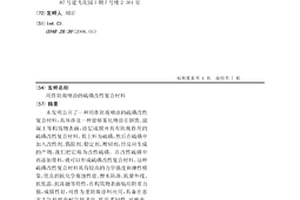

用作防腐喷涂的硫磺改性复合材料 754

 0

本发明公开了一种用作防腐喷涂的硫磺改性复合材料，具体涉及一种能够雾化喷涂在钢铁、混凝土等构筑物表面，涂层成膜并具有防腐作用的硫磺改性复合材料。其主料为硫磺，然后在硫磺中加入改性剂、偶联剂、稳定剂、增韧剂，经反应生成的产物，我们把它称为改性硫磺。在改性硫磺中再添加骨料，就可以形成硫磺改性复合材料。这种硫磺改性复合材料具有较高的力学强度和弹性模量，优良的抗化学腐蚀性能、憎水防渗，抗紫外线、抗低温、抗冻融等特性，在构筑物表面粘结附着力强，成膜性好，可作为重防腐涂料应用，具备在恶劣大气环境中耐气候老化、低温柔韧性、延伸率、耐低温循环等性能。

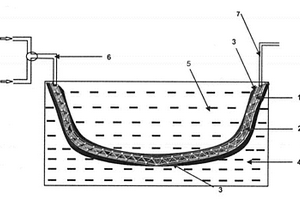

桁骨复合材料制品及其流动介质成型模具和成型方法 1044

 0

本发明桁骨复合材料制品及其流动介质成型模具和成型方法,桁骨复合材料制品由骨架增强材料、蒙皮材料和充填材料组成,骨架增强材料由杆固定连接而成并具有了制品的轮廓,在骨架增强材料作为外轮廓的节点上贴合蒙皮材料,填充材料嵌入在蒙皮材料内骨架增强材料的杆间,其流动介质成型模具包括容器、型腔、灌注装置和流动介质,其成型方法是将充填材料灌注到型腔中,充填材料固化得到制品。本发明免去模具型腔的加工制造环节,可大幅度降低制造成本,并且充分发挥骨架材料的增强作用,制品的体积可以很大,不受传统加工设备的限制,改变增强材料的杆的长度和数量,蒙皮材料和增强材料很容易形成新的型腔,因而加快了产品更新换代的速度。

利用芳纶短纤维-橡胶复合材料制备空气包胶囊的方法 975

 0

本发明涉及工业橡胶胶囊领域中的一种利用芳纶短纤维一橡胶复合材料制备空气包胶囊的方法。其技术方案是:原料及重量份为:生胶90-110、促进剂1-2、活性剂5-10、硫化剂1-2、碳黑50-70、填充剂20-40、防老剂1-3,芳纶短纤维复合材料10-20。所述的生胶为丁睛橡胶,促进剂为DM促进剂,活性剂为氧化锌和硬脂酸的组合物,硫化剂为硫磺,填充剂为轻质碳酸钙,防老剂为4010型防老剂。本发明的效果使用上述方法加工的空气包胶囊能够很好的提高胶料的撕裂强度,改善了胶囊综合性能,胶囊使用寿命提高了30%以上。

基于MOF的三元纳米复合材料的制备方法和应用 1173

 0

本发明公开了一种基于MOF的三元纳米复合材料的制备方法以及基于该复合材料用于检测手性药物对映体的应用，属于纳米材料、金属有机框架物、分析化学和手性传感检测技术领域。其主要步骤是先制备石墨相C3N4负载金属有机框架物[(AgL)ClO4]n纳米晶体，继续加入溴化钾原位还原制得基于MOF的三元纳米复合材料g‑C3N4@ MOF@ Ag。采用该复合材料构建的传感器，灵敏检测手性药物对映体。

基于核壳结构三维骨架的聚合物基高介电复合材料的制备方法 1054

 0

本发明公开了一种基于核壳结构三维骨架的聚合物基高介电复合材料的制备方法,涉及高介电复合材料技术领域，制备过程包括：泡沫镍预处理、泡沫镍/钛酸钡复合材料的制备和聚合物基高介电复合材料的制备，其中，聚合物基高介电复合材料分为泡沫镍/钛酸钡/环氧树脂、氧化镍/钛酸钡/环氧树脂复合材料和氧化镍(镍)/钛酸钡/环氧树脂复合材料三种。本发明制得的聚合物基高介电复合材料，能在损耗低于0.1的情况下获得高达8000的介电常数，且可方便地通过调整电泳沉积量、烧结温度和氧化温度改变介电常数和损耗，具有制备方法简单、易于操作，适用性和实用性强等优势。

生物功能化的碳/碳复合材料及其制备方法 721

 0

本发明属于生物医学领域，具体涉及一种碳/碳复合材料表面生物功能化修饰方法。利用化学修饰方法使碳/碳复合材料获得复合临床使用要求的表面修饰层，并且通过接枝共聚技术将血管内皮生长因子固定于碳/碳复合材料表面。采用自由基取代和偶联接枝的方法实现碳/碳复合材料基体表面多糖分子和血管内皮生长因子的固定化，通过构建与碳/碳复合材料基体具有化学键合特征的表面生物功能化修饰层，提高碳/碳复合材料人工骨材料的骨整合性能，赋予其良好的骨组织相容性；采用抑菌分子基团和具有调控骨细胞分化增殖的血管内皮生长因子进行碳/碳复合材料表面生物功能化修饰可以克服现有碳/碳复合材料基人工骨长期骨整合效果不佳的问题，可以满足临床应用。

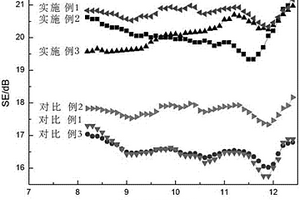

高磁导率的Fe3O4修饰石墨烯/玻璃纤维复合材料及其制备方法 767

 0

本发明公开了一种高磁导率的Fe3O4修饰石墨烯/玻璃纤维复合材料，包括以下步骤：（1）将玻璃纤维放入马弗炉中煅烧，依次放入丙酮、碱液中处理；（2）将处理后的玻璃纤维置于硅烷偶联剂的水溶液，取出清洗后将其浸润到牛血清白蛋白溶液和Fe3O4的超声混合溶液中，再次清洗后置于氧化石墨烯悬浮液中，静电吸附，烘干后，放入硼氢化钠碱性溶液中，加热，搅拌，干燥，制成高磁导率的Fe3O4修饰石墨烯/玻璃纤维复合材料。同时本发明公开了该方法制备的复合材料。本发明制备的复合材料在保证导电能力前提下具有更高的磁导率，可以提升其在电磁屏蔽方面的性能。

SiC和TiB2双相增强铝基复合材料及其制备方法 1170

 0

本发明属于金属基复合材料技术领域，公开一种SiC和TiB2双相增强铝基复合材料及其制备方法；所述制备方法为：将SiC、TiB2陶瓷粉末以任意比例混匀后，再与铝基合金粉末混匀，并将其采用激光粉末床熔融增材制造技术打印于铝基合金基板上，在基板上形成复合材料A；将复合材料A与基板分离后，依次进行固溶热处理和时效热处理，即获得SiC和TiB2双相增强铝基复合材料。本发明通过激光粉末床熔融，在Al‑Zn‑Mg‑Cu合金中引入SiC及TiB2陶瓷增强相，在解决高强Al‑Zn‑Mg‑Cu合金热裂纹的同时制备出高强的SiC和TiB2双相增强的Al‑Zn‑Mg‑Cu基复合材料。

PBS复合材料及其制备方法 940

 0

本发明属于高分子材料加工制备技术领域，尤其涉及一种高性能PBS复合材料及其制备方法。包括具有下述重量份的各组分：PBS 100份、有机盐微球1～15份、抗水解剂0.02～0.30份。本发明采用的有机盐微球粒径可控，且在PBS中分散均匀，并可提高PBS的热变形温度，降低PBS的玻璃化转变温度；本发明制备的PBS复合材料属于全生物降解材料，且原料来源于生物质资源，从根本上解决了资源短缺和白色污染问题；本发明制备的PBS复合材料只需简单的物理共混即可，其制备工艺简单，设备投资小，操作过程易于实施。

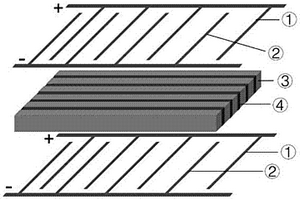

纵向梯度压电纤维复合材料及其制备方法 734

 0

本发明公开一种纵向梯度压电纤维复合材料，由两片交叉指形电极、压电纤维和高分子聚合物构成，压电纤维和高分子聚合物交替排列，压电纤维和高分子聚合物位于上、下两片交叉指形电极之间，上、下两个交叉指形电极呈镜面对称，上、下两片交叉指形电极的正极电极指部和负极电极指部之间的指间距沿梯度压电纤维复合材料的纵向方向连续梯度变化。本发明纵向梯度压电纤维复合材料，具有高柔韧性及优异的驱动特性，可以在压电纤维复合材料的纵向方向提供连续变化的驱动变形能力；梯度压电纤维复合材料集压电纤维、聚合物及交叉指形电极于一体，集成度高，便于操作及使用；此外，梯度压电纤维复合材料采用切割‑填充法制备，工艺简单，成本低廉，生产周期短，产品性能稳定。

聚醚醚酮/粉煤灰空心微珠/玻璃纤维复合材料及其制备方法 1150

 0

本发明属于塑料生产技术领域，特别涉及一种聚醚醚酮/粉煤灰空心微珠/玻璃纤维复合材料及其制备方法。聚醚醚酮/粉煤灰空心微珠/玻璃纤维复合材料，其特征在于：主要有以下重量份数的原料组成：聚醚醚酮80-150份，粉煤灰空心微球5-30份，玻璃纤维5-30份，十二烷基苯磺酸液体0.1-1份，硬脂酸0.1-1份，硅烷偶联剂0.2-1份；依次经过粉煤灰分级筛选；活化预处理；树脂配混；挤出；冷却造粒制备聚醚醚酮/粉煤灰空心微珠/玻璃纤维复合材料；本发明降低树脂价格，改善PEEK树脂的拉伸强度、抗冲击和耐摩擦性能，同时提高PEEK的刚性和尺寸稳定性，且本发明设计合理，具有操作简便，过程连续，生产效率高噪音低，生产过程无三废等特点。

环保可降解木塑复合材料及其制备方法 1168

 0

本申请提供了一种环保可降解木塑复合材料及其制备方法，该方法包括：将非降解塑料基料和秸秆粉及氧化-生物双降解添加剂共混后，进行成型加工，得到环保可降解木塑复合材料；所述非降解塑料基料和秸秆粉的质量比为(90～20)：(10～80)；所述氧化-生物双降解添加剂的质量占非降解塑料基料和秸秆粉总质量的1％～20％。本发明添加了一定量的氧化-生物双降解添加剂，使用氧化-生物双降解塑料技术，使木塑复合材料兼具氧化降解和生物降解的能力，且其降解时间可控；当木塑复合材料达到使用寿命后可在自然环境中进行氧化-生物降解，不会造成环境污染。同时，所述木塑复合材料在使用中具有与普通木塑复合材料相同的理化特性，应用广泛。

碳/四氧化三铁复合材料的制备方法和应用 1023

 0

本发明提供了一种碳/四氧化三铁复合材料的制备方法，包括以下步骤，将铁源和液相碳源混合后，得到混合物，再在密闭的条件下，对混合物进行热处理后，得到碳/四氧化三铁复合材料。本发明将铁源和碳源，在密封的条件下，进行热解和碳化，从而得到了复合产物，而且本发明制备复合材料采用一步法，复合材料中的碳材料大部分为碳球，其导电性极好，同时大部分氧化物颗粒恰好依附在碳球上，在高倍的电流倍率通过材料时，碳球可以迅速将电子传输到活性氧化物颗粒上。由此电子使用率有极大提高，从而提高了复合材料的导电性和高倍率放电性能。此外，复合产物中的碳材料具有稳定的四氧化三铁颗粒的作用，因此，复合材料的放电比容量具有上升的趋势。

多级结构复合材料及其制备方法和应用 1110

 0

本发明属于电化学储能领域，涉及一种多级结构复合材料及其制备方法和应用。多级结构复合材料包括炭管‑硫复合材料，所述炭管‑硫复合材料由炭管负载单质硫形成，所述炭管为中空管状结构的炭，中空管状结构的管壁为多孔结构；所述炭管‑硫复合材料的表面包覆一层二维纳米片，所述二维纳米片为单层或多层的层片状化合物。本发明提供的多级结构复合材料可以提高硫的利用率，促进离子/电子的快速传输，并通过物理限域和化学吸附双重作用抑制金属‑硫电池的穿梭效应，最大程度地提升电池的电化学性能。

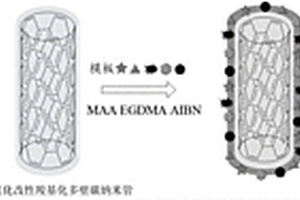

多模板分子印迹复合材料的制备方法及应用 923

 0

本发明提供一种多模板分子印迹复合材料的制备方法及应用，一种多模板分子印迹复合材料的制备方法，所述的制备方法包括：制备硅烷化改性多壁碳纳米管复合材料和制备多模板分子印迹复合材料；所述制备硅烷化改性多壁碳纳米管复合材料，包括物料混匀、加料、后处理；所述制备多模板分子印迹复合材料包括制备预聚合溶液、混料、洗脱。

碘掺杂生物质衍生多孔碳复合材料及其制备方法 898

 0

本发明涉及一种碘掺杂生物质衍生分层次多孔碳（BCHP/I2）复合材料及其制备方法，属于电池电极材料制备技术领域。一种BCHP/I2复合材料，在制备过程中以生物质材料银杏肉为前驱体制得BCHP，BCHP具有丰富的多孔结构，衍生的碳材料错落有致，提供了大的比表面积。BCHP中存在的这些分层次的多孔结构可以提供丰富的活性位点，有利于BCHP吸附碘单质；因此在所制备的BCHP/I2复合材料中，碘单质能够均匀的分布在BCHP的多孔结构之中。本发明还提供BCHP/I2复合材料的制备方法及其用途，用于电池的电极材料。BCHP/I2复合材料的制备方法简单、成本低，有利于规模化工业生产。BCHP/I2复合材料，具有优异的倍率性能和长循环稳定性，适合用作电池电极材料。

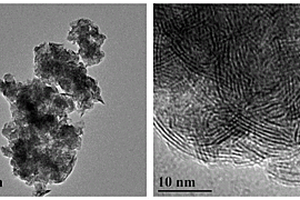

碳/石墨相氮化碳复合材料及其制备方法和应用 706

 0

本发明提供了一种碳/石墨相氮化碳复合材料及其制备方法和应用，涉及光催化剂技术领域。本发明提供的制备方法，包括以下步骤：将碳源、二聚氰胺、无水乙醇和水混合，进行溶剂热反应，得到溶剂热反应产物；将所述溶剂热反应产物依次进行焙烧和刻蚀，得到碳/石墨相氮化碳复合材料。本发明以GPTS、DGPTS或EGPTS为碳源，与氮源二聚氰胺混合后，发生溶剂热反应，生成溶剂热反应产物，生成的溶剂热反应产物中含有的有机碳链，在焙烧过程中转化为无定型碳，提高了复合材料中碳的含量。本发明通过调节碳源和氮源的摩尔比，可以对复合材料中碳的含量加以调控。

高分散金属氮碳与层状硫化物的复合材料的制备方法及应用 726

 0

本申请公开了一种高分散金属氮碳与层状硫化物的复合材料的制备方法，包括：在惰性氛围中，将高分散的多元金属氮碳前驱体与气化的硫源焙烧反应，利用不同金属与硫元素的亲和性的不同，制备高分散金属氮碳与层状硫化物的复合材料。本发明还提供了高分散金属氮碳与层状硫化物的复合材料作为电化学催化剂的应用。本发明所提供的高分散金属氮碳与层状硫化物复合材料的制备方法操作简便、安全性高，不需要后处理步骤，利于工业放大生产。

安全帽用阻燃复合材料及其制备方法 1199

 0

本申请公开了一种安全帽用阻燃复合材料及其制备方法，属于安全帽用阻燃复合材料技术领域。一种安全帽用阻燃复合材料，包括以下重量份数的组分：ABS塑料60‑75份，改性坡缕石粉2‑10份，APP/PER复合阻燃剂25‑40份，增塑剂1.5‑3份，抗氧化剂0.5‑1.2份和润滑剂0.5‑1份。该安全帽用阻燃复合材料及其制备方法，通过加入改性坡缕石粉，进一步提高安全帽的阻燃效果，同时解决了因阻燃剂加入导致材料力学性能降低的问题。

船舶管道保冷用气凝胶复合材料及制备方法 853

 0

本发明涉及气凝胶技术领域，具体地说，涉及一种船舶管道保冷用气凝胶复合材料及制备方法。气凝胶复合材料由气凝胶层和胶膜组成，气凝胶层为隔热保冷性较好的氧化铝气凝胶和聚乙烯树脂混合制成；胶膜包括粘胶层和膜层，粘胶层为环氧树脂和水性丙烯酸混合制成，膜层包括以下原料：聚乙烯树脂、阻燃粉末、填料粉和着色粉，该船舶管道保冷用气凝胶复合材料及制备方法中，将粘胶层、气凝胶层和膜层表面熔化并交融，从而形成多层的气凝胶复合材料，粘胶层可与管道侧壁贴合，较高的粘结性可防脱落，膜层可用于对粘胶层、气凝胶层进行保护，具有较高的强度和韧性，而气凝胶层具有保冷效果，同时强度和韧性高于普通的气凝胶。

银/磷酸银/碳化钛三元复合材料及其制备方法与应用 845

 0

本发明涉及一种Ag/Ag₃PO₄/Ti₃C₂三元复合材料及其制备方法和在光催化降解造纸废水中的应用，具体工艺步骤如下：1)以Ti₃AlC₂粉末为前驱体，经刻蚀、插层和剥离得到Ti₃C₂胶体溶液；2)以Ti₃C₂为基底，AgNO₃和Na₂HPO₄·12H₂O为前驱体，利用静电作用和Ti₃C₂中低价态的Ti的还原性制备Ag/Ag₃PO₄/Ti₃C₂三元复合材料。相比于单独的Ag₃PO₄材料和其他质量比例的Ag/Ag₃PO₄/Ti₃C₂三元复合材料，制备的特定质量比例的Ag/Ag₃PO₄/Ti₃C₂三元复合材料明显提高了光催化降解造纸废水的化学需氧量的去除率。

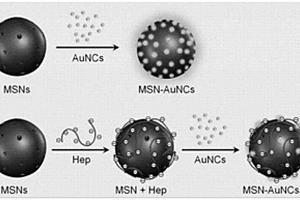

MSN-AuNCs纳米复合材料及其制备方法和应用 974

 0

本发明纳米新材料技术领域，具体涉及一种MSN‑AuNCs纳米复合材料及其制备方法和应用，是以MSNs为载体，在MSNs表面及介孔内通过静电作用负载有AuNCs，相比于AuNCs，所制备的MSN‑AuNCs纳米复合材料有5倍增强的荧光强度，确有聚集诱导发光(AIE)效果。本发明制备方法为：首先制备氨基化的MSNs；然后制备AuNCs水溶液；最后配制氨基化的MSNs的水溶液并投入到所制备的AuNCs水溶液中，室温震荡，即得MSN‑AuNCs纳米复合材料，制备方法简单可行，易于合成，成本低。本发明所制备的MSN‑AuNCs纳米复合材料作为生物传感器应用于肝素(Hep)灵敏检测，简单、灵敏，检测限低，随着Hep浓度的增加，MSN‑AuNCs系统的荧光强度逐渐降低，Hep浓度与荧光差值△F具有线性关系。

利用废旧塑料制备木塑复合材料及其制备方法 903

 0

本发明公开了一种利用废旧塑料制备木塑复合材料，是由以下重量份的原料制得的：废旧塑料100份、改性杨絮20‑30份、增韧剂1‑3份、增强剂1‑2份、抗氧剂0.5‑1份、CaCO34‑6份。本发明还公开了该木塑复合材料的制备方法。本发明使用了大量的废旧塑料和改性杨絮，变废为宝，即保护了环境又节省了资源，生产成本低；制备的木塑复合材料强度高、韧性大、具有良好加工性能，且易回收，具有显著的经济和社会效益。本发明使用改性杨絮，显著提高与废旧塑料的相容性和分散效果，所制备的木塑复合材料力学性能显著提高。

碳纳米管填充天然橡胶复合材料室温硫化制备方法 968

 0

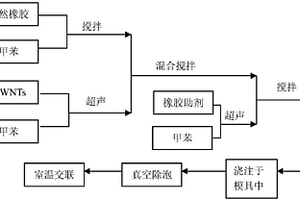

本发明公开了一种碳纳米管填充天然橡胶复合材料室温硫化制备方法，属于高分子材料配方与制备领域。制备方法的配方原料组分按重量比为：天然胶100份、碳纳米管8份、氧化锌5份、硬脂酸2份、防老剂RD1份、硫黄3份、促进剂ZDC1份、促进剂黄原酸钾1份；工艺步骤为：（1）将天然橡胶和碳纳米管分别溶于溶剂，搅拌、超声使其分散均匀；（2）混合这两种溶液；（3）用溶剂溶解橡胶助剂并超声分散，混合均匀，并加入到橡胶碳纳米管混合溶液中；（4）用真空干燥箱为分散均匀的混合溶液进行真空除泡；（5）在室温下干燥。本发明所述的方法设备简单，无高温高压，操作容易，室温下即可制得硫化天然橡胶碳纳米管复合材料。

碳纳米管增强型复合材料神经导管的制备方法 773

 0

本发明提供一种碳纳米管增强型复合材料神经导管的制备方法，属于医疗技术领域，该制备方法的具体步骤是：采用在碳纳米管表面修饰不同的官能团，使碳纳米管表面携带不同的电荷和功能团分子，以提高碳纳米管的分散性和生物兼容性；采用超声分散的方法，首先将经功能性修饰的碳纳米管与酸溶性几丁糖溶液充分混合，使碳纳米管均匀地分散于几丁糖溶液中，待分散均匀后再与胶原混合，继续进行超声分散，直至分散均匀。该碳纳米管增强型复合材料神经导管的制备方法是应用功能性修饰的碳纳米管作为增强成分改善几丁糖/胶原复合材料神经导管的理化和生物性能，用以功能性修饰的碳纳米管增强型复合材料神经导管修复周围神经缺损的疗效。
