江苏无锡有色金属材料制备及加工技术理论与应用

性能可控的胶原纳米纤维无纺布制备方法 771

 0

本发明涉及一种性能可控的胶原纳米纤维无纺布制备方法，在一个多功能性模型支架系统中，活性静电纺制备的坡度型原位交联明胶纳米纤维(CGN)与多空孔层和热塑性未交联可生物降解的聚酯无纺布层压在一起。本发明制备的交联明胶纳米纤维/聚己内酯/交联明胶纳米纤维(CGN/PCL/CGN)层状生物复合材料的力学强度、生物降解速率和生物功能，可以通过调控各个层的种类、组成、纤维直径、孔隙率、数目和顺序来进行调节。CGN/PCL多层生物复合材料可以根据需要切成不同的形状，通过外科缝合手术连接到组织上，以实现不同病人的需要，从而实现在医学上的广泛应用。

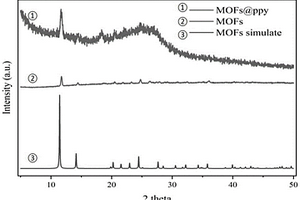

生物质基MOFs@ppy复合薄膜材料的制备及其应用 932

 0

一种生物质基MOFs复合薄膜材料的制备方法，包括如下步骤：以生物质来源的丁香酸作为配体，采用溶剂热法，引入表面活性剂聚乙烯吡咯烷酮(PVP)制备过渡金属有机框架(MOFs)纳米材料，然后将制备的纳米MOFs通过与吡咯单体共混，原位聚合制备MOFs‑聚吡咯复合材料；所制备的复合材料分散于溶剂中并自然挥发后成膜。所制备的复合薄膜可以用于去除水中重金属离子，抗菌及电催化氧化木质素、处理废水中污染物以及电解水制氢于一体，因此在新能源领域以及污水处理以及修复等环境领域具有广泛的应用前景。

深度净化并高效回收生化尾水中微量磷的方法 716

 0

本发明涉及一种深度净化并高效回收生化尾水中微量磷的方法，首先利用高交联吸附树脂将生化尾水中有机物去除，再利用选择性除磷复合材料将生化尾水中的磷吸附，实现生化尾水中的微量磷的深度去除；通过对吸附饱和的除磷复合材料进行脱附得到含高浓度磷的富磷脱附液，并通过结晶沉淀将磷转化为磷酸铵镁并分离出来，以此实现高效回收生化尾水中的微量磷。使用本发明不仅能够实现生化尾水中的微量磷的深度去除，回收得到的磷酸铵镁具有较高的纯度，可作为农肥使用，能够产生较好的环境效益和经济效益。

抗紫外线聚丙烯材料的制备方法 845

 0

本发明公开了一种抗紫外线聚丙烯材料的制备方法，包括云母粉制备和复合材料制备两步骤。云母是高模量高刚性的无机粉体，添加到聚丙烯树脂中可以有效的提高其抗拉强度、弯由于曲强度和弯曲模量，PP/云母复合材料具有明显抗紫外老化作用。

电磁搅拌辅助铝热反应热压在钢板表面制备陶瓷涂层方法 997

 0

本发明涉及一种电磁搅拌辅助铝热反应热压在钢板表面制备陶瓷涂层方法,依据铝热反应方程式Fe2O3+2Al=Al2O3+2Fe+828.894(kJ)配制铝热焊剂,将电磁搅拌装置固定在液态模锻液压机工作台上,在电磁搅拌器坩埚内先放入钢板,将铝热焊剂放入电磁搅拌装置坩埚中的钢板表面,用高温火柴或氧乙炔火焰点燃铝热焊剂,使其发生铝热反应,生成铁水和三氧化二铝颗粒混合物;在铁水和三氧化二铝颗粒混合物凝固过程中进行电磁搅拌,当其处于熔融状态时,进行液态模锻,并保压2分钟,使其在压力下结晶并与钢板焊合,从而获得高密度复合材料板。本发明通过电磁搅拌使三氧化二铝陶瓷颗粒均匀分布在铁水中,加压显著提高了材料的致密度及与基体钢板的界面结合强度。

多形状截面组合的三维预制体 990

 0

一种多形状截面组合的三维预制体，三维预制体的截面为异形结构，由四个不同形状的截面顺次连接而成，第一截面为方形，第二截面由收缩形曲面和扩张形曲面构成，第三截面为方形，第四截面为扩张形曲面，该预制体由相同的单胞结构构成，各单胞结构中均包含四向设于体对角线的编织纱，斜向交织形成空间四向结构。采用近净尺寸形状设计的三维异形预制体复合材料替代单一形状尺寸的金属材料，较大幅度地缩小了构件体积，减轻了重量，满足了构件小型化、轻量化的终极指标；采用近净尺寸仿形整体编织成型，较大幅度地减少了二次加工的工作量，节约了生产制造费用，进一步提升了三维异形预制体复合材料的性价比，有助于扩大未来应用领域。

高耐油、抗压变纺纱胶辊的生产配方 709

 0

本发明涉及一种高耐油、抗压变纺纱胶辊的生产配方，所述纺纱胶辊包括辊芯和包覆在所述辊芯上的橡胶复合材料层；所述辊芯采用内径表面粗糙度Ra＜0.09的铝管制成；所述橡胶复合材料层的原料组分按重量份数计为：羧基丁腈橡胶，60～80份；丁腈预交联橡胶，20～40份；端羧基液体丁腈橡胶，5～20份；功能性耐磨助剂，1.5～4份；促进剂，1.5～3份；交联活性剂，3～8份；钛白粉，5份；硬酯酸，1.5份；防老剂，1～2份；抗静电剂，1～3份；补强剂，6～20份；胶体硫黄，4～8份。本发明改进了现有丁腈橡胶配方在纺纤维素纤维、赛络纺、大牵伸、无纺纱动程运转条件下不耐油、易中凹变形的现状。

由共价有机框架衍生的纳米空心管材料及其制备方法 1072

 0

本发明公开了一种由共价有机框架衍生的纳米空心管材料及其制备方法，属于材料领域。本发明所述的纳米空心管材料的制备方法，包括以下步骤：(1)选择金属纳米线作为模板，真空环境下通过溶剂热反应在其表面原位生长COFs，得到复合材料；(2)将步骤(1)得到的复合材料在酸性条件下刻蚀金属纳米线，即得到纳米空心管。本发明的制备方法得到的纳米空心管材料具有独特的管状形貌，具有规整的结构和较大的比表面积；而且本发明的制备方法的普适性有利于应用在不同的体系，拓宽了COFs衍生材料的制备方式及应用前景。

耐磨耐腐蚀材料及其制备方法和齿轮 963

 0

本发明涉及复合材料科技领域，具体为一种耐磨耐腐蚀材料及其制备方法和齿轮，包括合金基体、过渡层和外增强层，所述合金基体、过渡层和外增强层由内而外设置；所述合金基体为Fe‑Cr‑Ni‑Cu‑C‑Mo‑P合金材料；所述过渡层包括Ti层、TiN层、TiAlN层、TiB₂层；所述外增强层为硬质陶瓷颗粒增强类金刚石碳膜层，本发明合金基体具有优良的力学性能，其抗拉强度≥1555MPa，屈服强度≥1339MPa，硬度(HRC)≥63.89，过渡层和外增强层的引入，可以降低摩擦系数和磨损率，提升耐磨性能，且外增强层具有良好的抗腐蚀性能。

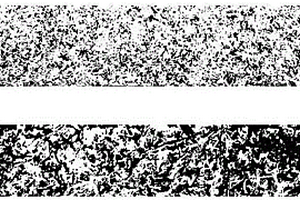

稻草纤维的一种接枝改性方法 1081

 0

本发明涉及一种利用稻草接枝聚乙二醇(PEG)制备热塑性聚合物的工艺。经粉碎、预处理后的稻草粉，在超声微波协同作用下首先与二异氰酸酯反应60min，然后加入一定比例的PEG，继续反应70min，制得稻草/PEG接枝聚合物。本发明的优点是稻草纤维的预处理和接枝反应的全过程中采用了一种绿色高效的超声-微波协同作用技术，提高了稻草纤维改性反应的可及度和接枝改性反应效果；通过二异氰酸酯的桥接在稻草纤维上接枝了PEG，很好地改善了稻草纤维的热性能，赋予了稻草纤维热塑性。该改性稻草纤维能在不添加增塑剂的情况下热压制得自增强复合材料，克服了传统秸秆废弃物再利用方法的浪费和污染问题，实现了秸秆全利用的目的。

化纤双芯包芯纱用纺纱胶辊的生产配方 720

 0

本发明涉及一种化纤双芯包芯纱用纺纱胶辊的生产配方，纺纱胶辊由圆柱体管状结构的外层与内层的铝衬套粘接复合而成；所述外层由硫化橡胶复合材料制成；硫化橡胶复合材料的原料组分按重量份数计包括：羧基丁腈橡胶，100份；四氟乙烯超细微粉，10～20份；硬酯酸，1～1.5份；氧化锌，5份；钛白粉，5份；有机色母胶，0.5份；促进剂，1～2份；甲基丙烯酰胺基类反应性防老剂，1～1.5份；防老剂AW，1～1.5份；微晶石蜡，1～3份；气相白炭黑，8份；抗静电增塑剂，10份；胶体纳米硫磺，4～6份。本发明制备的纺纱胶辊，在现代高效纺纱工艺中的耐磨损性提高了2倍左右，损伤消耗率下降80％以上，延长了纺纱胶辊的使用寿命。

温度稳定型低损耗微波介质陶瓷及其制备方法和应用 732

 0

本发明涉及一种温度稳定型低损耗微波介质陶瓷及其制备方法和应用。所述微波介质陶瓷包括摩尔比为(0.95～0.99):(0.01～0.05)的0.48MgTiO3‑0.52Mg2TiO4和SrTiO3，所述微波介质陶瓷的谐振频率温度系数为‑32.7～‑1.8ppm/℃，Qf为122000～178000GHz。SrTiO3与0.48MgTiO3‑0.52Mg2TiO4产生协同作用，复合材料在低频率温度系数的同时大幅降低损耗，本发明采用了分步固相反应烧结的方法来制备所述温度稳定型低损耗微波介质陶瓷，简单易行，相较于一步混合烧结法，产品的组成更稳定，相同频率温度系数下损耗更低。

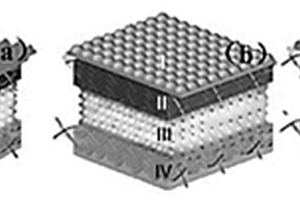

阻挡爆炸冲击波应急防爆材料 1114

 0

本发明公开了一种阻挡爆炸冲击波应急防爆材料，属于应急防爆技术领域。本发明开发了一种“反射—阻隔—吸能—支撑”的多层次轻质防护材料，其中反射层选择异形超强合金钢片实现爆炸冲击波的有效扩散、满足隔爆系统应急救援快速响应的需求；阻隔层选择纤维树脂增强复合材料，起到阻隔冲击波和飞溅物的作用；吸能层选择多孔材料，起到吸收冲击波能量的作用；支撑层选择纤维树脂增强复合材料，对弹性泡沫层起支撑作用。本发明的多层结构协同作用，可有效反射、吸收爆炸冲击波，减少爆炸冲击波对人员和建筑的损伤，实现抗多次冲击的防护性，有效提升其延时性和衰减冲击波，进而展现优异的防爆性能，为公共应急防护提供了重要保障。

抗氧化抗弯的复合聚苯硫醚及其制备方法 822

 0

本发明涉及高分子复合材料领域，具体涉及一种工程塑料，特别是涉及一种抗氧化抗弯的复合聚苯硫醚及其制备方法，所述复合聚苯硫醚按重量百分比包括以下成组分：聚苯硫醚55-65％、聚酰胺5-12％、碳纤维25-35％、抗氧化剂1-2％、增韧剂0.1-1％、润滑剂1-2％和相容剂0.1-1，其中，所述各组分含量百分比之和为100％。采用本发明所述的组份以及制备方法制作出的聚苯硫醚复合材料具有耐磨性好、抗腐蚀、强度高、质量轻、无污染的特点。

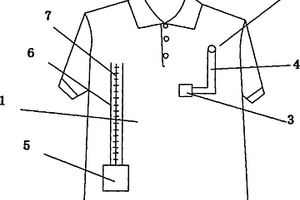

便于手机使用的纳米功能面料服装 723

 0

本发明涉及一种便于手机使用的纳米功能面料服装，包括服装本体(1)，服装本体(1)的前身上侧设有一个塑料齿轮(2)，塑料齿轮(2)上连有一个支架(3)，支架(3)上连有一个手机托架(4)，在服装本体(1)的前身下方缝制有手机袋(5)，在手机袋(5)上方设置有耳机管(6)，在耳机管(6)上设置有拉链(7)，所述服装本体由面料制成，所述面料分为两层，第一层为织物单元，第二层为纳米复合材料薄膜单元，纳米复合材料薄膜单元贴覆在织物面料单元的表面，并与织物面料单元合为一体。本发明可以解放双手，避免酸痛。本发明具有保健、抑菌、除臭功能。

废弃聚苯乙烯泡沫回收利用方法 1036

 0

本发明公开了一种废弃聚苯乙烯泡沫回收利用方法，其特征在于，包括如下步骤：步骤S1、废弃聚苯乙烯泡沫的前处理；步骤S2、复合材料的制备：将经过步骤S1制成的废弃聚苯乙烯泡沫粉体、1‑甲苯磺酰‑3‑乙烯基‑1H‑吲哚‑5‑甲腈、聚苯乙烯、发泡剂、八苯基‑POSS、纳米凹凸棒土、引发剂、抗氧化剂、偶联剂、2‑烯丙基‑1,3‑二氧代异吲哚啉‑5‑羧酸、卡特缩合剂混合均匀后得到混合物料，然后将混合物料加入到双螺杆挤出机中挤出成型，得到复合材料。本发明公开的废弃聚苯乙烯泡沫回收利用方法能够高效、快捷、安全地对废弃聚苯乙烯泡沫进行回收再利用，且回收利用率高、成本低，耗能少，适合工业化应用；回收后制成的产品综合性能和性能稳定好，使用寿命长。

莱赛尔纤维纺纱用胶辊的生产配方 793

 0

本发明提供一种莱赛尔纤维纺纱用胶辊的生产配方，纺纱用胶辊包括辊芯和包覆在辊芯上的橡胶复合材料层，辊芯由合金材料制成，按重量份计，橡胶复合材料层包括以下组分：羧基丁腈橡胶85~95份，氯醚橡胶5~15份，聚全氟乙丙烯树脂5~15份，氟化炭黑3份，促进剂2~3份，氧化锌5份，氧化镁3~8份；钛白粉5份，硬酯酸1.5份，防老剂1~2份，抗静电增塑剂5~9份，补强剂3~6份，硫黄4~8份。本发明通过四元共混改性橡胶为主体材料，提高了胶辊的抗静电性、耐磨性等性能，牵伸握持力更稳定，且耐油性、抗压变性可适纺品种广；胶辊在纺莱赛尔纤维在大隔距、大捻系数、重加压下高速运转条件下，胶辊的抗绕性提高了2倍以上，抗中凹性提高了1.8倍，从而大大延长了纺纱胶辊的使用寿命。

膜保护磁固相萃取-高效液相色谱检测牛奶中的雌激素 847

 0

本发明公开了膜保护磁固相萃取‑高效液相色谱检测牛奶中的雌激素，属于检测分析领域。本发明利用在磁性Fe₃O₄纳米球表面原位生长亚胺类共价有机骨架COF‑LZU1，制备得到磁性复合材料Fe₃O₄@COF‑LZU1。本发明将其用作为吸附剂用于膜保护磁固相萃取三种雌激素，通过在特定单体浓度、萃和洗脱条件下对样品进行处理，与HPLC‑FLD联用检测，建立了E1、E2、E3的分析方法。本发明检测方法的样品处理无需有机溶剂，操作简单，吸附剂用量少，可应用于食品样品中E1、E2、E3的富集检测，检测的线性范围宽(0.1～800μg/L)、检出限低(0.01～0.15μg/L)、重复性和重现性好，具有非常好的应用前景。

连铸用定径水口的制备方法 1114

 0

本发明公开了一种连铸用定径水口的制备方法，该定径水口的原料以重量分数计由下列组份组成：0.5-5μm单斜氧化锆26-28份，6μm-25μm单斜氧化锆38-42份，26-60μm单斜氧化锆16-18份，氧化镁稳定氧化锆6-8份，ZrO2-Al2O3复合材料4-6份，所述制备方法包括如下步骤：1)ZrO2-Al2O3复合材料制备；2）制备氧化镁稳定氧化锆；3)混合研磨，等静压成型并干燥；4)在1740℃-1760℃条件下分两步烧结，先在1740℃条件下烧结2小时，然后随炉冷却至1300℃以下，产生内部微裂纹，再升温至1760℃，烧结4-5h即得。

新型风量调节阀轴盖材料 704

 0

本发明涉及一种新型风量调节阀轴盖材料，按重量份数计，它包括铁50?65份、铜15?30份、锰10?20份、氧化钛5?8份、镁5?8份、磷1?2份、硅1?2份、SiCp0.2?0.3份、Fe3Al/WS2复合材料0.2?0.3份和VCp/Fe复合材料0.2?0.3份。本发明配比精确，易加工，产品机械性能优异。

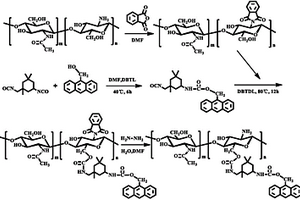

水溶性光敏壳聚糖衍生物及其制备方法 722

 0

本发明公开了一种水溶性光敏壳聚糖衍生物的制备方法。将壳聚糖与邻苯二甲酸酐进行反应，得到改性壳聚糖。将二异氰酸酯与7?羟基?4?甲基香豆素(或9?蔥甲醇)反应制得的预聚物接枝到改性壳聚糖上，将其氨基化后制得水溶性光敏壳聚糖衍生物。这种光敏壳聚糖衍生物的溶解性能可以得到很大的改善。这种水溶性光敏壳聚糖衍生物毒性低，既可用于生物、医药、传感器等领域，也可用来分散石墨烯、碳纳米管、石墨等制备纳米复合材料。

无铅铜基双金属耐磨材料及其制备方法 836

 0

本发明公布了一种无铅铜基双金属耐磨材料及其制备方法，其在无铅青铜粉中添加镀铜二硫化钼、镀铜石墨和镀铜六方氮化硼，将合金粉末铺覆在钢板上，通过粉末冶金复烧、复轧工艺制备铜—钢双金属无铅耐磨复合材料，协同发挥二硫化钼、石墨、六方氮化硼优异的减摩、耐磨作用。所得复合材料减摩耐磨性好，力学性能优异，且不含有毒元素铅，对环境无任何污染，适用于医药、食品、机械等行业。

连续热浸镀铝硅铜镁合金钢板的生产方法 799

 0

本发明涉及一种连续热浸镀铝硅铜镁合金钢板的生产方法,属于钢带板镀层复合材料技术领域。其主要包含以下步骤:取铝锭、硅锭、铜锭、镁锭放在感应加热炉中熔化配置成铝硅铜镁镀层溶液,再将冷轧钢板经化学脱脂、电解脱脂后,再将铝硅铜镁镀层溶液热镀在冷轧钢板正反面上,然后再经气刀平整、风冷、光整、拉矫后钝化并烘干为成品。本发明制造工艺简单,原料材来源方便,制造成本低,能有效地改善镀铝板的表面质量,使镀铝板表面光滑平整。

光能纤维及其制备方法 688

 0

本发明提供了一种光能纤维，由铯钨纳米复合材料和纤维复合后得到。本发明将铯钨纳米复合材料用于纤维中，与纤维复合后得到了光能纤维，本发明提供的光能纤维材料具有热学性能和光学性能，通过在纤维中添加上述纳米材料使得纤维具有吸收光线中的能量，并能够蓄能发热；本发明提供的光能纤维结合纳米技术、太阳能技术、光热技术，解决了冬天服装轻量化和保暖的矛盾，因而为开发下游纺织品提供了多种可能。

电池及其正极材料 1167

 0

本发明属于能源材料领域，具体涉及用于电池的正极材料，以及包含该正极材料的电池。所述正极材料包括选自硅、锗、锡和铜中的任意一种金属单质、合金或化合物。碳材料的存在可以抑制电池充放电反应过程中因金属长大而导致的性能下降，也能防止电池的阻抗增大；金属/碳复合材料在电池循环过程中能稳定存在，不会与其他正极材料发生副反应，循环性能得到改善；由于直接使用金属/碳复合材料作为主量材料，因此其在正极材料中的均匀性可以得到更好的保证，从而得到更加稳定的电池性能。

纳米改性环氧树脂防腐涂料及其制备方法 946

 0

本发明公开了一种纳米改性环氧树脂防腐涂料及其制备方法，涉及涂料技术领域，环氧树脂防腐涂料包括甲组份、乙组份；甲组份的成分组成：水性环氧树脂；碳/SiO₂包覆K₂Ti₆O₁₃纳米复合材料；硅藻土/纳米SnO₂复合材料；滑石粉；硅烷偶联剂；流平剂；消泡剂；分散剂；去离子水；乙组份的成分组成：腰果酚改性聚酰胺固化剂；颜料；硅烷偶联剂；异丙醇；正丁醇。本发明制备得到的纳米改性环氧树脂防腐涂料，使涂膜的防腐性能好，涂膜的附着力强，且韧性好、抗冲击性能强，耐候性优异。

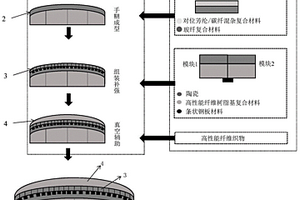

轻质模块化防弹异形结构及制备方法 1030

 0

本发明公开了一种轻质模块化防弹异形结构及制备方法，属于装备材料技术领域。本发明采用陶瓷材料和高性能纤维树脂复合材料板制备的复合装甲板，具有优异的防弹性能并且可显著降低装甲板的面密度。本发明通过UD结构纤维都伸直排列，无交织点，冲击波传播距离远，利用UD增强的复合材料具有更高的弹道极限速度。本发明制备的防弹异形结构不受产品尺寸和形状限制，适宜尺寸大、形状复杂的产品的生产，设备简单、投资少、见效快，且工艺简单、生产技术易掌握；且材料利于运输和组装、施工/连接复杂，防护覆盖率高和重复使用效率提高。

石墨烯/聚苯胺复合空心微球的制备方法 925

 0

本发明公开了一种石墨烯/聚苯胺复合空心微球的制备方法。首先制备石墨烯/聚苯胺复合材料，将石墨烯/聚苯胺复合材料作为颗粒乳化剂(Pickering乳化剂)，分散在水中作为水相，苯乙烯及引发剂作为油相，进行乳化，得到O/W型乳液，将分散相苯乙烯聚合后，再用溶剂溶解聚苯乙烯，得到石墨烯/聚苯胺复合空心微球。本发明中使用Pickering乳液聚合的方法制备石墨烯/聚苯胺复合空心微球，可以通过调节乳化剂的用量、油水比、剪切速率等因素，得到不同尺寸的乳液滴，可简单方便地调控空心微球的尺寸，方法简单高效，制得的空心微球在催化、传感器、超级电容器等方面具有潜在应用。

涡流纺纱胶辊 1049

 0

本发明涉及一种涡流纺纱胶辊，所述纺纱胶辊包括辊芯和包覆在所述辊芯上的橡胶复合材料层，所述橡胶复合材料层的原料组分按重量份数计包括：氢化丁腈橡胶，50~70份；羧基丁腈橡胶，30~50份；酚醛树脂，5~10份；液体丁腈橡胶，8~15份；促进剂H，1.5~2份；促进剂CZ，2.5~3份；促进剂TMTD，0.3份；过氧化锌，5~10份；硬酯酸，1~1.5份；防老剂，1~2份；抗静电增塑剂，4~10份；补强剂，6~18份；抗静电剂，1~2份；硫化剂，5~9份。本发明的配方制成的纺纱胶辊可应用在超大牵伸、高速运转条件下，耐磨性、耐油性高，高温下抗静电、硬度变化率小，使用寿命长。

多锥面翻领制袋成型器 1035

 0

本发明涉及一种多锥面翻领制袋成型器,用于制袋成型机中,包括背平面、圆柱形立管及肩曲面,其特征在于所述肩曲面由第一锥曲面及第二锥曲面连接构成并在共有的母线处相切,两个第二锥曲面在领口处构成竖起并相对的领口。本发明中对称的肩曲面由两个锥曲面构成,可构成竖起并相对的领口,制袋材料在经过翻领制袋成形器后形成内层与内层对接的纵缝,使制袋材料的选用不再受到限制,可选用内层与外层材料不同的复合材料用于制袋;肩曲面的两个锥曲面结构可降低翻领制袋成型器的总体高度而实现平张制袋材料的翻折成形;另外,也可省去过渡段,从而减小制袋成型机总体高度,降低制造成本,并提高制袋的效率。
