全部
▼
热搜：
1033
0
本发明公开了一种黑滑石改性聚乙烯吹膜级复合材料及其制备方法。所述黑滑石改性聚乙烯吹膜级复合材料包括聚乙烯主料、聚烯烃辅料、黑滑石粉、偶联剂、表面改性剂以及助剂；所述助剂至少包括相容剂；所述黑滑石粉至少经过所述偶联剂与表面改性剂的表面改性处理。本发明所提供的黑滑石改性聚乙烯吹膜级复合材料利用黑滑石中共存的有机共轭分子的特性，降低了滑石表面极性，提高了黑滑石与有机高分子材料之间的相容性，使得所述黑滑石改性聚乙烯吹膜级复合材料同时兼具低成本、高强度、抗菌以及高遮光度的特性。
699
0
本说明书公开了一种面间高导热复合材料及其制备方法，该复合材料包含硅橡胶基体70~95 wt%和导热填料5~30wt%两种组分，首先通过在导热填料表面原位生长金属有机框架，再经煅烧将金属有机框架外壳转化为磁性金属与金属氧化物，并使填料获得磁性；之后将磁性导热填料与液态硅橡胶均匀混合，浇筑入模具中脱泡后进行磁场定向及固化处理，磁性导热填料沿磁场定向排布，赋予复合材料优异的面间导热能力，在厚度方向可达到25.5 W/(m K)的热导率。本发明提供了一套完整的填料磁化及其定向导热复合材料制备工艺，操作难度低、性能好、成本低并且容易大量制备，有望在高端热管理领域得到应用。
1090
0

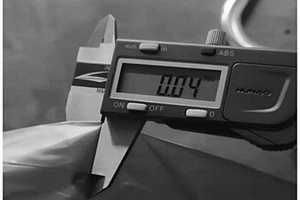

本发明公开了一种防水、透气、导电并绝缘的复合材料，包括PTFE防水透气膜和导电材料，所述导电材料为纳米银浆，纳米银浆涂覆在PTFE防水透气膜表面并烘干制成复合材料，本发明还公开了一种防水、透气、导电并绝缘的复合材料的制备方法，制备的复合材料满足了防水、透气、导电以及绝缘的特性，不再只是单纯防水透气或者单纯导电，其实现了集防水、透气、导电及绝缘功能于一体，适用于密封的电子设备、电子电路或者设备的壳体上使用，也适用于传感器使用，其制作方法便捷，将多种材料复合为一种材料，节省了生产成本，提高了使用性能。
872
0
本发明属于材料技术领域，尤其涉及一种聚乙烯基导电复合材料及其制备方法和应用。其中，聚乙烯基导电复合材料的制备方法，包括以下步骤：将5‑10重量份增韧剂、1‑10重量份碳纳米管、0.1‑2重量份相容剂和1‑8重量份分散剂混合后，进行第一熔融造粒，得到第一导电母粒；将所述第一导电母粒与60‑80重量份聚乙烯、0‑5重量份填充剂、0‑0.5重量份抗氧剂和1‑2重量份润滑剂混合后，进行第二熔融造粒，得到聚乙烯基导电复合材料。本发明制备方法，经过多次高温混合熔融造粒处理，使得溶体粘度降低，有利于碳纳米管等组分均匀分散在基体中；同时使复合材料可以充分塑化，消除成膜过程中的麻点，提高成膜致密性和表面平整度。
712
0
本发明涉及一种锂离子电池用复合材料、其制备方法和锂离子电池。所述锂离子电池用复合材料具有各向同性，其包括作为支撑骨架的碳材料和嵌入所述碳材料内部的石墨颗粒，其中所述碳材料为粘结剂热处理后的产物；所述石墨颗粒为天然石墨或由天然石墨和辅料复合而成的天然复合石墨，所述石墨颗粒占所述复合材料总质量的50.0%～99.9%。本发明的复合材料具有高取向性、高容量、高倍率性能和长循环寿命，其制备方法条件温和、工艺简单且成本较低。
1089
0

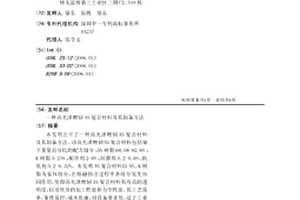

本发明公开了一种高光泽增韧AS复合材料及其制备方法。该高光泽增韧AS复合材料包括如下重量百分比的配方组分：AS树脂68.08-92.6%；K树脂5-25%；相容剂2-6%；润滑剂0.2-0.6%；抗氧剂0.2-0.32%。本发明AS复合材料以AS、K树脂为基体组分，在熔融挤出过程中各组分发生协同作用，使得高光泽增韧AS复合材料具有高的透明度，以及优异的加工性能和力学性能。其工艺简单，条件易控，成本低廉，对设备要求低，适于工业化生产。
本发明实施例公开了一种基于石墨烯气凝胶骨架调控PMMA结构复合材料的制备方法，所述制备方法包括采用PMMA预聚物浸润石墨烯气凝胶，然后对所述PMMA预聚物进行原位聚合制备石墨烯气凝胶/PMMA复合材料的步骤。本发明通过石墨烯气凝胶的制备，实现预构筑石墨烯三维网络和孔洞结构，然后通过PMMA预聚物浸润，并在一定形状模具中成型，制备出PMMA/石墨烯复合材料，该复合材料具有较好的导电导热性能，并能有效提高石墨烯性能利用率。

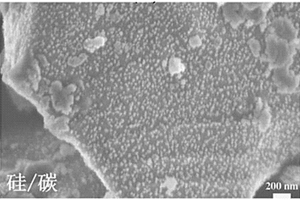

本发明提供一种高性能锂离子二次电池负极材料Si/C复合材料及其制备方法，该制备方法包括步骤如下：将甘蔗渣浸泡于酸溶液中，经洗涤、干燥、空气氛围下煅烧，得SiO2粉末；将SiO2粉末与镁粉研磨混合均匀后，于还原性保护气体氛围下煅烧，经酸溶液、氢氟酸水溶液中浸泡，然后经洗涤、干燥，得Si纳米颗粒；将得到的Si纳米颗粒加入抗坏血酸水溶液中，室温搅拌，然后于80‑100℃下搅拌0.5‑1h；于保护气体氛围下煅烧，得Si/C复合材料。本发明所使用的原料简单易得、绿色环保、价格便宜且可大批量生产；实验方法简单易操作，对设备要求低；制得的材料孔径分布均匀，且具有优异的电化学性能。
1065
0

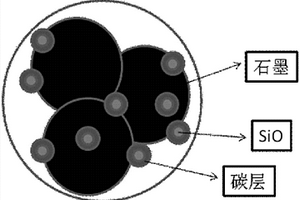

本发明提供一种SiO/碳/石墨复合材料的制备方法，包括以下步骤：1)将SiO与碳源按照1：(0.5‑5)的质量比进行混合球磨获得混合粉体A；2)将所述混合粉体A在保护气氛中加热至100‑250℃并保温1‑10h，冷却后经过粉碎过筛获得SiO/碳复合材料；3)将所述SiO/碳复合材料与石墨按照1：(1‑10)的质量比进行混合球磨获得混合粉体B；4)将所述混合粉体B在保护气氛中，首先按照第一升温速率加热至150‑300℃，之后按照第二升温速率加热至500‑700℃，最后按照第三升温速率加热至900‑1200℃并保温1‑5h；冷却后过筛获得SiO/碳/石墨复合材料。
748
0
一种空心微珠/树脂基复合材料的制造工艺。该工艺包括:通过对粉煤灰进行分级、除铁、除碳等处理而获得的球形率在90%以上的空心微珠,空心微珠粒度约为0.5～5um,再利用气溶胶法对空心微珠进行表面改性处理,在表面处理时,控制温度在常温至300℃之间,然后把超细空心微珠、树脂基材料和助剂等进行干燥处理,再进行高速混合或搅拌,再注塑或层压成形,制成新的复合材料。
1187
0

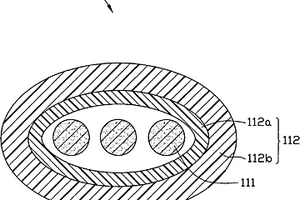

本发明涉及一种碳纳米管胶囊,其包括至少一碳纳米管及包覆所述至少一碳纳米管的一囊壁,该囊壁由聚合物制成且其表面具有多个第一官能团。本发明提供的碳纳米管胶囊选择将所述碳纳米管包覆在一具有第一管能团的囊壁中,使该碳纳米管表面具有多个第一官能团的同时,其结构不受到破坏。本发明还提供了该碳纳米管胶囊的制备方法,具该碳纳米管胶囊的复合材料及该复合材料的制备方法。
1468
0
本发明涉及一种无卤低烟阻燃聚丙烯/聚酰胺复合材料,由下述重量份数的原料制成:聚丙烯100份、聚酰胺30～50份、热塑性弹性体20～50份、无卤低烟阻燃剂30～50份、高分子相容剂10～20份、分散剂1～5份和抗氧剂1～5份。按上述重量份数称取原料后,混合均匀经双螺杆机熔融挤出,造粒。本发明的方法工艺简单,成本低廉,得到的复合材料具有质量轻、无卤低烟、阻燃性能优异等特点,而且耐老化、表面光洁平滑。
1013
0
本发明公开了一种掺杂氮化硼复合材料及其制备方法和应用。本发明掺杂氮化硼复合材料包括互相掺杂的氧化石墨烯和氮化硼，且所述氧化石墨烯与氮化硼的质量比为(0.01-0.1)：(0.9-0.99)。其制备方法包括配制含氧化石墨烯与氮化硼的混合分散液、对混合分散液进行干燥处理等步骤。本发明掺杂氮化硼复合材料通过氧化石墨烯和氮化硼互相掺杂，使得掺杂氮化硼复合材料具有优异的热导率，而且其性能稳定。本发明掺杂氮化硼复合材料的制备方法反应条件温和，使得制备的掺杂氮化硼复合材料不仅具有优异的导热性能，而且能保证制备出的掺杂氮化硼复合材料性能稳定。另外，该方法对设备要求低，操作简单，从而有效降低了其生产成本。
1121
0

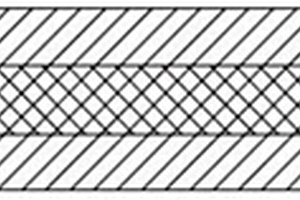

本实用新型提供一种高弹泡棉复合材料,包括至少一泡棉层,本复合材料还包括至少一塑料加强层,所述泡棉层与所述塑料加强层结合在一起。本实用新型的有益效果是:第一、通过与泡棉层相连设置塑料加强层,增强了复合材料的拉伸强度,使复合材料获得更好的性能。第二、泡棉材料具有止滑性和柔软性,所以复合加工时会因摩擦力太大而起皱;但是,结合了聚烯烃膜之后,能减小摩擦力,从而使复合工序更好操作,起皱情况亦得到明显改善。第三、本实用新型的高弹复合材料,其相较于现有的高弹泡棉成本较低,加工工艺也相对简单,特别是利用聚烯烃膜来增强泡棉材料的拉伸强度,可以使泡棉材料在高倍率时获得较大的拉伸强度。

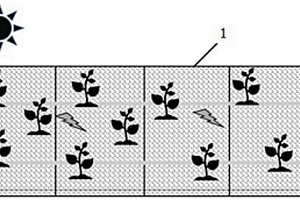

一种自然光激发复合材料促进土壤重金属固定与磷素持留系统，包括处理槽、布水装置以及排水渠，土壤与用于重金属固定与磷素持留的复合材料混合填充于处理槽内，布水装置设置在处理槽中，用于进行均匀布水，处理槽的下部设置有泥水分离层，处理槽于泥水分离层的下方设有出水口，自然光照射到处理槽内，土壤表层混合的复合材料与自然光充分接触反应，以激发复合材料促进对土壤中的重金属的固定与磷素的持留。通过构建自然光的光激发体系来促进重金属与磷素的同步吸附，本发明的系统通过复合材料协同自然光激发促进了重金属固定和磷素持留，有效地提高土壤中重金属固定和磷素持留的效果，并可实现边生产边进行土壤修复。
1154
0

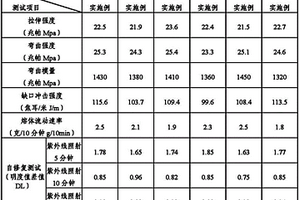

本发明提出经紫外光照射能够自修复的聚丙烯复合材料及其制备方法。所述聚丙烯复合材料包括组分及各组分的质量百分数分别是，聚丙烯材料85%～92%，环氧环烷烃1%～2%，乙酰化甲壳素聚合物1%～1.5%，辅料6%～12.6%。本发明环氧烷烃的环状结构会因聚丙烯复合材料划伤而断裂形成两个末端官能团。当紫外线光照射时，紫外线会让聚丙烯复合材料中的乙酰化甲壳素聚合物与环氧烷烃断裂的末端官能团互相吸引，发生缩聚反应，从而修复环氧烷烃断裂的环状结构，使聚丙烯复合材料具有自修复功能。本发明聚丙烯材料制成的设备外壳在日照或者紫外线照射下，常温状态能够消除外壳表面轻微划伤造成的划痕。
929
0

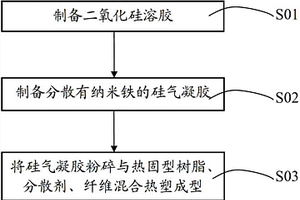

本发明公开了一种吸波复合材料及其制备方法、超材料及其应用法。吸波复合材料包括如下体积百分比组分：硅气凝胶0.1～100%、纤维0～90%、热固型树脂0～99%、分散剂0～5%；其中，所述硅气凝胶中还分散有纳米铁，所述纳米铁与硅气凝胶的体积比大于0，小于或等于33%，所述分散剂以热固型树脂存在为前提。超材料包括含有该吸波复合材料的介质基板和附在所述介质基板上的有助于吸波的导电微结构。本发明吸波复合材料、超材料密度小，重量轻，电阻高，吸波性能优异。吸波复合材料制备方法工艺条件易控，对设备要求低，材料良品率高，成本低。
681
0
一种聚乳酸/聚丁二酸丁二醇酯复合材料及其制法,其将聚乳酸与聚丁二酸丁二醇酯送入搅拌机中,搅拌混合得到两组分混合物;然后加入二苯基甲烷二异氰酸酯到该混合物中,用双螺杆挤出机或密炼机在140-190℃温度下进行熔融共混,得到复合材料。复合材料各组分含量为:聚乳酸55-88wt%,聚丁二酸丁二醇酯9.5-40wt%,二苯基甲烷二异氰酸酯2.5-5.5wt%;复合材料的断裂伸长率与聚乳酸相比明显提高,拉伸强度与聚乳酸相比变化不大。该复合材料可用于玩具、包装、电子产品等行业。
1141
0

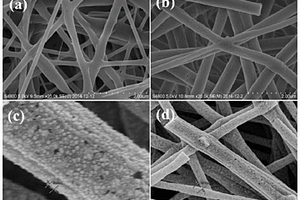

本发明公开锂硫电池正极纳米纤维复合材料及其制备方法与应用，所述方法包括：利用静电纺丝的方法制备多孔NiCo2O4/C纳米纤维前驱体；将所述多孔NiCo2O4/C纳米纤维前驱体经氧化和碳化处理，得到多孔NiCo2O4/C纳米纤维；将所述多孔NiCo2O4/C纳米纤维进行高温渗硫处理，得到多孔NiCo2O4/C@S纳米纤维复合材料。本发明的多孔NiCo2O4/C@S纳米纤维复合材料以碳骨架为基体，NiCo2O4纳米颗粒均匀分散在碳基体之中，硫纳米颗粒附着在材料内部分布的孔大量隙中，丰富的孔结构为电池充放电过程中硫的体积膨胀提供充足空间，也为锂离子的传输提供快速的通道，NiCo2O4纳米颗粒有效吸附多硫化物，保证复合材料结构的稳定性，多孔NiCo2O4/C@S纳米纤维复合材料作为锂硫电池正极材料表现出良好的电化学性能。
1157
0

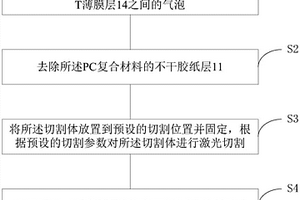

本发明公开了一种PC复合材料的激光切割方法，涉及激光切割领域。所述PC复合材料包括依次贴合的不干胶纸层、胶粘层、PC塑料主体层和PET薄膜层，所述激光切割方法包括：辊压所述PC复合材料；去除所述PC复合材料上的所述不干胶纸层，形成切割体；将所述切割体放置于预设切割位置，按照预设切割参数进行切割；最后，去除的不干胶纸层重新盖上到原位置。本发明可避免PC复合材料的切割面氧化不均匀，防止不干胶纸层因为切割过程中激光的高温烧坏而产生烟尘，避免烟尘掉落到PC塑料主体层的表面而污染PC塑料主体层从而解决使用激光切割时切割面发黄的问题，从而保证了产品表面的洁净度和光滑度。
905
0

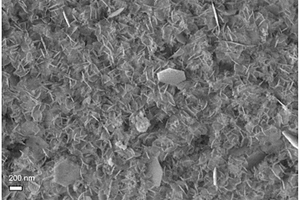

本发明公开了一种金属氧化物纳米结构复合材料及其制备方法，制备方法包括将金属粉末置于水中；将导电基体材料作为电极浸入上述溶液中；使用常压等离子体作为对电极，对溶液进行放电处理，干燥得到金属氧化物纳米结构的复合材料。本发明的方法，无需使用金属盐溶液或化学试剂，利用常压等离子体和水的协同作用，实现金属氧化物纳米结构复合材料的制备，绿色环保；可以方便地在各种导电材料上复合金氧化物纳米结构，得到具有新特性的复合材料。本发明金属氧化物纳米结构复合材料，具有较高的比表面积和稳定的结构，其结合了基底良好的导电性，金属氧化物优异的物理化学性能以及纳米结构的小尺寸效应。
997
0
一种印刷线路板非金属粉料制备的复合材料及其制备方法，本发明属于高分子材料领域，本发明的提供一种印刷线路板非金属粉料制备的复合材料，所述的复合材料由如下重量份物质制备而成：聚丙烯(PP料)90‑100份、改性非金属粉料20‑40份、季戊四醇(PER)3‑7份、抗氧剂1010 0.5‑3份、钙锌稳定剂0.5‑2份、相容剂(MAH‑g‑PP)2‑8份和增韧剂(POE)0‑10份。本发明的有益效果在于，本发明的制备的复合材料拉伸强度、弯曲强度和冲击强度均均优于常规制备的复合材料。
751
0
本发明适用于能源材料技术领域，提供了一种钛酸锂复合材料、其制备方法和应用。该钛酸锂复合材料包括纳米级钛酸锂微粒和石墨烯，该石墨烯掺杂在纳米级钛酸锂微粒结构中。本发明钛酸锂复合材料，通过掺杂石墨烯，保证了复合材料导电性能大大提高，实现了复合材料充放电倍率的显著提升。本发明制备方法，操作简单、原料价格低廉，对设备要求低，适于工业化生产。
1107
0

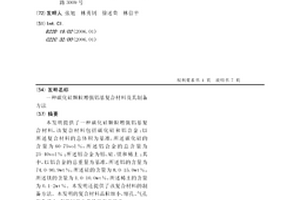

本发明提供了一种碳化硅颗粒增强铝基复合材料，该复合材料包括碳化硅和铝合金；以所述复合材料的总体积为基准，所述碳化硅的含量为60-75vol％，所述铝合金的总含量为25-40vol％；所述铝合金为铝、硅、镁和稀土；其中，以铝合金的总重量为基准，所述铝的含量为74.0-90.9wt％，所述硅的含量为8.0-15.0wt％，所述镁的含量为1.0-10.0wt％，所述稀土的含量为0.1-2wt％。本发明还提供了该复合材料的制备方法。本发明的复合材料晶粒细小，缩孔、气孔和杂质少，有很好的力学性能和热导率。
903
0
本发明公开了一种石墨烯复合材料及其制备方法与正极材料的应用。该石墨烯复合材料由石墨烯与1,6,7,12,13,18-六氮杂三萘撑复合构成，其中，所述石墨烯占所述石墨烯复合材料总质量的10%～30%。石墨烯复合材料制备方法包含获取石墨烯和1,6,7,12,13,18-六氮杂三萘的步骤、球磨混合的步骤。本发明石墨烯复合材料具有较高容量，且由于1,6,7,12,13,18-六氮杂三萘撑的分子体系大，在充放电过程中不易于溶解于电解液中，增加了正极的寿命。其工艺简单，生产条件易控，有效降低了生产成本，提高了生产效率，适合工业化生产。
997
0

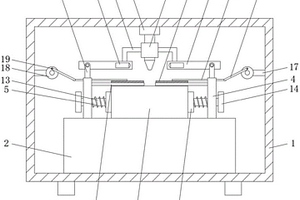

本实用新型涉及复合材料生产技术领域，且公开了一种人造纤维共生热熔混杂复合材料生产装置，包括机体，所述机体的内底壁固定连接有放置台，所述放置台的顶部设有复合材料本体，所述放置台的顶部固定连接有两个固定板，两个所述固定板相对的一侧均固定连接有弹簧，两个所述弹簧的另一端均固定连接有夹块。该人造纤维共生热熔混杂复合材料生产装置，当打孔装置移动至复合材料本体的顶部并进行打孔时，两个安装板分别在两个连接支架上转动，使两个安装板相对的一侧向下倾斜，使两个喷雾装置正对打孔处进行喷雾，使打孔产生的粉尘与水雾结合，使粉尘沉淀，从而防止加工时粉状废屑的飞扬，进而便于粉状废屑的清理。
712
0

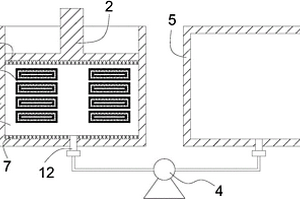

本实用新型公布了一种橡胶基复合材料液压成型设备，通过设置缸体、活塞杆和若干弹性成型袋，将橡胶基复合材料原料加入弹性成型袋内，然后通过缸体、活塞杆施加压力，液体压力介质对弹性成型袋内的橡胶基复合材料原料施加各个方向相等且均匀的压力，使得成型的橡胶基复合材料具备更好的取向性；通过设置金属环和励磁线圈，外接交流电源对金属环所在区域施加交变磁场，使得金属环产热，进而对弹性成型袋内的橡胶基复合材料原料加热，如此，受热更加均匀。
908
0
本发明涉及一种镁铝复合材料及其制备方法。该镁铝复合材料的制备方法中，在基材的含镁金属层对应的表面依次形成任何颜色的微弧氧化层和透明或任何颜色的电泳漆层，基材的含铝金属层对应的表面不含有微弧氧化层和电泳漆层，得到含铝部分复材；以含铝部分复材的含铝金属部分为阳极进行阳极电染处理，以在含铝部分复材的含铝金属层对应的表面形成电染色层，得到镁铝复合材料；其中，阳极电染处理采用酸性电解液。该制备方法能避免镁铝复合材料的含镁部分被腐蚀，基材中含铝金属部位的表面能被有效电染上各种颜色，制得含铝部位具有细腻电染色层装饰的镁铝复合材料。
778
0
本申请涉及尼龙66复合材料技术领域，具体公开了一种可回收耐磨高导热尼龙66复合材料的制备方法，S1、称取包含以下原料：尼龙66树脂、石墨烯微片、改性纳米二氧化硅、相容剂、抗氧剂、硅烷偶联剂、碳纤维；S2、在温度为60‑80℃的条件下，将石墨烯、改性纳米二氧化硅、硅烷偶联剂进行混合，搅拌4‑8min，降温至50‑70℃，然后加入尼龙66树脂、抗氧剂、相容剂，继续搅拌4‑8min，得到混合料；S3、在混合料中加入碳纤维并进行混合，然后经过熔融、挤出、降温、造粒，得到尼龙66复合材料。本申请得到的尼龙66复合材料，通过原料之间的协同作用，使尼龙66复合材料具有优异的导热性、耐磨性及力学性能。
1019
0

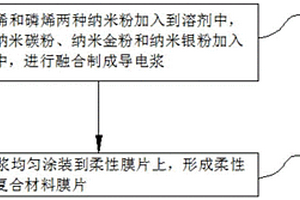

本发明提供了一种纳米复合材料膜片的涂装制备方法，包括以下步骤：将石墨烯和磷烯两种纳米粉加入到溶剂中，或者将纳米碳粉、纳米金粉和纳米银粉加入到溶剂中，进行融合制成导电浆；将导电浆均匀涂装到柔性膜片上，形成柔性的纳米复合材料膜片。本发明制作的纳米复合材料膜片，以柔性膜片为基底，可以保障纳米复合材料膜片的柔韧性强度，使得制作成的纳米复合材料膜片不容易毁损，从而可以满足制作保健或理疗产品的需要；采用涂装导电浆方式，可以保障产品的导电性能，还可以将两者牢固结合，不易脱落，保障产品使用寿命。
中冶有色为您提供最新的广东深圳有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
