全部
▼
热搜：
712
0

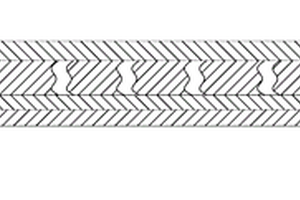

本发明涉及高分子材料领域，具体涉及一种多层复合聚烯烃锂离子电池隔膜及其制备方法。锂离子电池隔膜为多层复合膜结构，依次为聚丙烯层、聚乙烯聚丙烯嵌段共聚树脂层、聚乙烯层、聚乙烯聚丙烯嵌段共聚树脂层和聚丙烯层，所述锂离子电池隔膜的厚度为6-40μm，各层厚度比为2-6:1:2-6:1:2-6。本发明的多层复合聚烯烃锂离子电池隔膜由热致相分离法制备，孔径均匀、孔隙率易控；其熔融破裂温度比普通聚乙烯隔膜提高了15℃以上，提高了锂离子电池的安全性。
1019
0

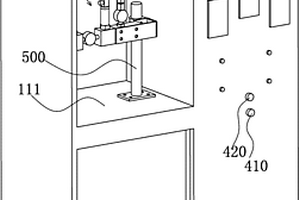

本发明提供了一种锂电池包外壳的检测设备，包括：箱体，内置密封空间；检测机构，安装于密封空间内，其中，检测机构的一端与气泵相连，将锂电池置于检测机构的另一端。本发明提供的一种锂电池包外壳的检测设备，将锂电池放置于一个密封空间中，并位于检测机构的一端，通过气泵输送压缩气体，然后检测机构往电池包内充压模拟锂电池泄压漏气，在30s时间内，锂电池包内部的压强由2070KPa降低至70KPa，查看锂电池外壳表面是否发生破裂，从而能够快速的判断该锂电池是否为合格产品，另外，将锂电池放置于密封空间内，即使锂电池外壳发生破裂，导致氢气泄露，进而模拟氢气泄露导致电池包爆炸。
779
0
本发明提供一种用于锂电池系统耐电解液并导热的复合材料，主要由液态烯烃橡胶和导热填料组成，在动力电池装配过程中引入锂离子电池系统发热部件和散热片之间的间隙，提供具有优异散热性能的电池散热结构。本发明还提供这种用于锂电池系统耐电解液并导热的复合材料的制备方法和使用方法。本发明提供的导热复合材料除具有较高的导热率以外，还具备优良的耐锂电池电解液性能，可在贴近电池(cell)附近使用。本发明简单易行，适合大规模生产应用。
928
0

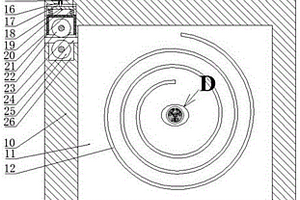

本发明涉及锂电池领域，尤其是一种锂电池隔离膜烘干系统，包括机身以及设置于所述机身内开口向前的烘干腔，所述烘干腔后侧端壁上固定设置有内部设置有加热丝的螺旋筋板，所述烘干腔后侧端壁内设置有蜗轮腔，所述蜗轮腔与所述烘干腔之间转动设置有转动架，所述蜗轮腔内的所述转动架外表面固定设置有蜗杆,本发明提供的一种锂电池隔离膜烘干系统，能够实现锂电池隔离膜隔离膜浆料的烘干，设备利用螺旋空间加长加热装置的长度，从而使隔离膜加热区间边长，所述隔离膜在移动过程中烘干装置对其持续稳定的烘干，使烘干效果更佳，同时设备内设置有卷绕装置，能够将烘干后的隔离膜卷绕，使设备实用性更强，便于生产推广使用。
773
0
本发明公开了一种锂电池极耳超声波焊接剥离强度的检测方法，解决了现阶段锂电池极耳超声波焊接剥离强度的检测方法单一繁琐、准确度不高且检测过程中材料损耗较大。其技术方案要点是一种锂电池极耳超声波焊接剥离强度的检测方法，通过步骤S1建立数学检测模型，能够得到焊接有效系数K2的合格范围，并通过步骤S2能够测算出焊接有效系数的K2的数值，并且根据S2测算得到的K2数值是否落入S1中的K2的合格范围内，判定S2中待检测的第一极耳总成的焊接剥离强度F1是否符合要求，上述检测方法简化了后续对锂电池极耳超声波焊接剥离强度质量的检测，提升了检测效率以及降低了检测材料损耗。
738
0
本发明提供了一种磷酸锰铁锂复合材料及其制备方法和应用，所述磷酸锰铁锂复合材料具有以下通式：LiaMnbFecMdPO4/Nb2O5‑C；其中，M为Mg、Co、Ti、Ni、Ge、La、Y、V、Al、Zr和Zn中的一种或多种；1.05≤a≤1.2，0.55≤b≤0.95，0.05≤c≤0.3，0.005≤d≤0.05，且0.9＜b+c+d＜1。本发明提供的磷酸锰铁锂复合材料由非化学计量比活性材料与过渡金属铌的氧化物、碳复合而成，实现较好的相互作用，产品同时具有良好的充放电性能和循环性能，并且还具有优异的结构稳定性和抗吸湿性。实验结果表明，本发明提供的磷酸锰铁锂复合材料在2.8V～4.25V电压区间，0.1C放电比容量能够达到146mAh/g，3C放电比容量能够达到130mAh/g；循环120次后容量保持率在97％以上；暴露于空气中4h后，比表面积为23.9m2/g～27.5m2/g，水分含量不超过3628ppm。
852
0

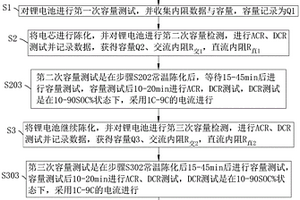

本发明涉及一种高分辨筛选配组锂电池的方法、系统、存储介质，涉及锂电池的技术领域，解决了对锂电池进行直交流内阻测试、容量、电压数据收集后，需要再进行对比，对比过程繁琐，使锂电池的筛选、组配的效率低的问题，其包括以下步骤：S1、对锂电池进行第一次容量测试，并收集内阻数据与容量；S2、将电芯进行陈化，并对锂电池进行第二次容量检测，进行ACR、DCR测试并记录数据；S3、将锂电池继续陈化，并对锂电池进行第三次容量检测，进行ACR、DCR测试并记录数据；S4、获取第二次容量检测数据与第三次容量检测数据，并挑选出的锂电池以输出检测信息，并进行归档。本发明具有对比过程简单，锂电池的筛选、组配的效率高的效果。
1073
0
本发明涉及一种类球形纳米磷酸锰锂及其制备方法和应用。该纳米磷酸锰锂的粒径为20-130nm，采用两种极性不同的表面活性剂分别分散在锰源、磷源化合物的混合水溶液和锂源化合物的水溶液中，通过调节两液相分散接触的速度，进而调控产物的成核与生长，得到结晶良好的纳米级磷酸锰锂，并通过与碳源烧结得到复合材料，粒径分布均匀，不团聚，反应界面面积增大，锂离子扩散和迁移距离小，电化学性能优异。本发明方法简单，操作容易，可靠性强，原料来源广泛，并且表面活性剂可以精馏回收，循环利用，减少成本，适合大规模商业化生产。
1076
0
一种锂离子动力电池正极材料的制备方法,包括如下步骤:①将过渡金属源化合物、锂源化合物按化学计量比称量混合,得到混合物,该混合物组分及摩尔配比表达式为:xLi2MnO3～(1-x)LiMO2(0≤x<1),M为过渡金属元素;②在混合物加入去离子水,配成0.1～2mol/L的溶液或悬浊液,并搅拌均匀;③将配成的溶液或悬浊液经喷雾干燥得到混合粉体;④将混合粉体煅烧、冷却、研磨后即可制得正极材料层状富锂锰基氧化物。与现有技术相比,本发明的优点在于:利用本发明制备的锂离子动力电池正极材料富锂层状锰基氧化物产品粒径均匀,粒径在1～3μm左右,具有超高的比容量,初始放电容可达260mAh/g。
927
0

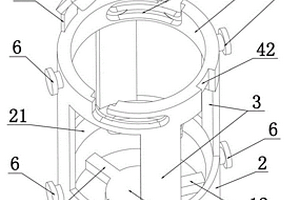

本实用新型公开了一种圆柱锂电池的固定架，其包括底座、下圆环、侧连接板、上圆环及盖板；所述底座与下圆环的底端一体连接；下圆环及上圆环的内孔与圆柱锂电池的外侧壁相匹配套接；所述侧连接板的两端分别与下圆环的顶端及下圆环的底端一体连接；上圆环的顶面侧端设置有与之一体连接的铰接板，该上圆环上与铰接板相对称处设有盖板扣槽；所述盖板的底面设有与圆柱锂电池的正极相匹配的套接沉孔；盖板的侧端与铰接板相匹配活动铰接，该盖板上与铰接处相对称的侧端设有与盖板扣槽相匹配卡接的卡扣。本实用新型采用上述结构，可以用于固定并保护圆柱锂电池，便于电池的存放和回收。
1031
0

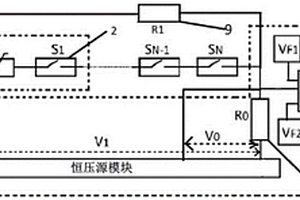

本发明公开了一种电动汽车用锂电池温度保护电路，其特征在于：1个热敏电阻和N个温度开关串接后并联一个普通电阻，其中1个热敏电阻和1个温度开关监测1个电池，N-1个温度开关监测其余N-1个锂电池。热敏电阻和温度开串联电路两端分别通过温度信号采集线与信号采集模块的两个端口相连。温度开关的动作温度与锂电池工作温度上限一致，当温度低于锂电池上限温度，温度开关导通，当温度超过锂电池上限温度，温度开关断开。该电路无需计算锂电池具体温度，只测量电压就可以得到所需信号，减少了中间环节，使BMS更加快速，简洁，高效和安全。
1154
0

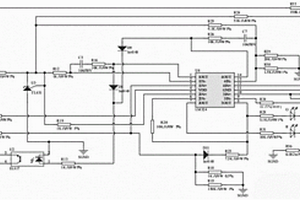

本实用新型涉及一种锂电池充电器电路控制系统，包括降压模块和主控模块，所述的主控模块包括检测锂电池电压的检测元件、比较芯片U4、LED灯和光电耦合器U2，所述的比较芯片U4分别连接检测元件、LED灯和光电耦合器U2连接，所述的LED灯包括红色LED灯R和绿色LED灯G，所述的主控模块由第一比较电路、第二比较电路、第三电路和第四比较电路组成，所述的第一比较电路、第二比较电路、第三电路和第四比较电路并联，该种锂电池充电器电路控制系统控制的锂电池充电器能够在锂电池电压电量低时，能够对锂电池快速充电，在电压电量充足时候能够缓慢充电。

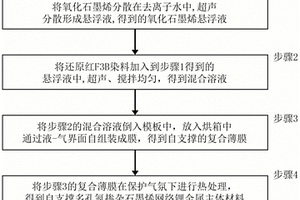

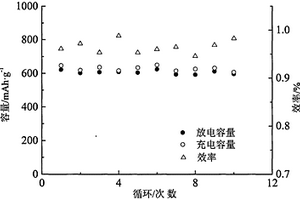

本发明提供了一种自支撑多孔氮掺杂石墨烯网络锂金属主体材料的制备方法，包括以下步骤：步骤1：将氧化石墨烯分散在去离子水中,超声分散形成悬浮液,得到的氧化石墨烯悬浮液；步骤2：将还原红F3B染料加入到步骤1得到的悬浮液中,超声、搅拌均匀，得到混合溶液；步骤3：将步骤2的混合溶液倒入模板中，放入烘箱中通过液‑气界面自组装成膜，得到自支撑的复合薄膜；步骤4：将步骤3的复合薄膜在保护气氛下进行热处理，得到自支撑多孔氮掺杂石墨烯网络锂金属主体材料。本发明实现锂金属电池的高倍率性能，促进锂金属电池的发展，并为快速充放电提供新的自支撑锂金属主体材料，操作简单、可大规模制备。
906
0
本发明公开了一种用于检测锂电池片装配尺寸的检测系统，包括相机检测机构、机械手、工作台和定位机构；所述相机检测机构安装在工作台的顶面上，所述机械手用于锂电池片放置到相机检测机构的顶部，所述定位机构包含有后置定位块、左置定位块和右置定位块块；所述后置定位块、左置定位块和右置定位块均通过推动机构将锂电池片移动到相机检测机构的拍摄位置上；所述相机检测机构用于对锂电池片装配尺寸进行拍摄检测。本发明的用于检测锂电池片装配尺寸的检测系统，检测方便，速度快。
953
0
本发明公开的一种锂电池正极活性复合材料，包括C60、LiCoxFey(PO4)z以及其它微量杂质，其中3z=2x+2y-1, 并且x+8＞y＞x, 所述C60的含量为20-25%（wt%），LiCoxFey(PO4)z的含量为74.5-79.6%（wt%）。本发明公开的锂电池正极活性复合材料，球形结构稳定，振实密度大，有利于降低磷酸锂铁电池的体积，提高电池的能量密度，提升锂电池的高能性和环境友好性，从而提升磷酸锂铁电池的实用性。
883
0
锂电池动力包及应用，有保护电路，以确保电池包充电安全；所述锂电池动力包在应用时放入手提电冰箱的低温的不大于19摄氏度的环境内，以便输出大而不过温。含锂电池动力包及在割草机上的应用，割草机的动力既用发动机又用电池；要工作时间长时用铅酸电池组，要大出力时用具火花塞的发动机，在短时轻巧活时用锂电池动力包，火花塞上设有透镜，火花塞后部设有发光管，发光管电源是锂电池动力包；在远离火花塞的前方进行聚焦，从根本上解决集碳，延长火花塞寿命；废气不直接排入大气，而是设有具压缩和冷藏的废气储罐，再把所述废气储罐送入专门的废气处理工厂。
819
0
本发明具体涉及一种超薄钛酸锂电极的制备方法，具体涉及一种混合超级电容器用超薄钛酸锂电极的制备方法，属于超级电容器技术领域。该制备方法包括如下步骤：按比例称取原料80-92％负极钛酸锂材料、5-15％导电剂和3-10％粘结剂，并混合成混合物粉体；将混合物粉体加入到供粉器中，采用粉末静电喷涂法进行电极涂覆，使混合物粉体均匀地吸附于集流体上，然后进行加热固化；最后经碾压得超薄钛酸锂负极电极。本发明超薄钛酸锂电极的制备方法中涂覆过程简单，快速高效，粉末利用率高，避免了能源的浪费，同时超薄电极表面颗粒分布均匀。将该负极电极用于混合电容器中，可使混合电容器具有较高的容量、较强的稳定性。
893
0

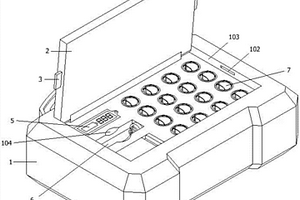

本实用新型提供具备警示功能的锂电池长时间存放装置，包括存储箱体、GPRS无线传输模块和移动设备；处于平放状态下的所述存储箱体后端固定连接有一个提手，且所述存储箱体顶端开设有一处所述凹陷槽；所述翻转盖板顶端面左右两侧所开设的所述矩形凹槽内均滑动连接有一个所述L型限位板，且L型限位板通过两个所述矩形弹簧限位在所述矩形凹槽内；两处所述限位凹槽边缘部位均开设有一处所述第二弧形缺口。本实用新型通过锂电池电量显示器和锂电池电量检测卡槽的设置，利于在存放锂电池时，首先通过锂电池电量显示器和锂电池电量检测卡槽对需要存放的锂电池电量进行检测，以避免电量过满或过低的锂电池被长时间存放，降低在长时间存放的发生危险的几率。
803
0

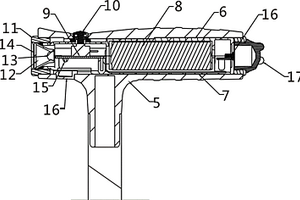

本实用新型公开了一种多灯头锂电池充电手杖，本产品具有前灯灯泡和侧灯灯泡多灯头形式；前灯灯泡和侧灯灯泡均采用开关按钮控制亮灯。另外市面上手杖照明多是干电池，而本产品是锂电池充电手杖。这里的前灯灯泡可用于前方空间照明，侧灯灯泡用于下方地面照明。另外，本产品中锂电池位于由支架上盖和支架下盖组成的腔体内，由支架上盖和支架下盖包住锂电池；形成紧凑合理结构。
757
0

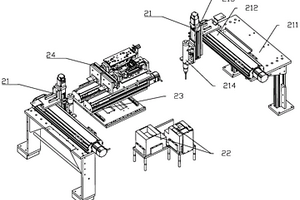

本发明涉及锂电池模块检测领域。一种锂电池模块检测设备的螺丝组装装置，包括锁螺丝机构、螺丝上料池、工位切换机构和锂电池模块翻转机构；锂电池模块翻转机构安装在工位切换机构上，螺丝上料池位于锂电池模块翻转机构的侧方；所述的锁螺丝机构位于锂电池模块翻转机构的两侧；所述的锁螺丝机构用于将螺丝拧紧在锂电池模块中，所述的锂电池模块翻转机构用于放置和夹紧锂电池模块，并对锂电池模块进行翻转，所述的工位切换机构用于对锂电池模块翻转机构进行侧移，切换工位。本发明可以双工位锁螺丝，治具定位电池包，电池包可翻转，提高了锁螺丝的效率和精度。
668
0

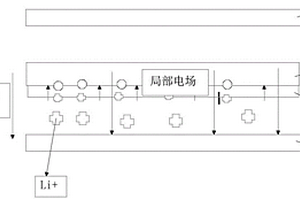

本发明公开了一种电解质膜及其制备方法和锂金属电池，属于锂电池领域，电解质膜包括基层，所述基层为隔膜或者固体电解质，所述基层的一侧涂覆有具有压电效应的压电材料敷料层。通过在基层接触负极片的一侧涂覆具有压电效应的敷料层，锂金属电池在充电时，锂离子沉积会形成应力，应力反作用于电解质膜上，使压电材料于敷料层的两侧产生两个带电端，远离基层的一侧带正电荷，而且正电荷在该侧均匀分布，锂离子在同种电荷的排斥下难以在单一位置集中沉积，更倾向于均匀沉积，从而减少锂枝晶的产生。
一种电场调控选择结晶合成双钙钛矿锂离子电池负极材料及其制备方法，其特征为：该负极材料的组成为Na0.8Ba0.2Y0.9Li0.1Co0.9Zn0.1Nb0.9Mn0.1O6，制备过程中利用在高温固相反应时施加特定方向的电场改变具有晶格缺陷晶体的结晶特性，沿电场方向生长形成柱状外形颗粒；同时柱状外形颗粒表面的非均匀结晶而在表面曲率半径大部位不均匀地粘附烧结助剂而部分粘结成为连续多孔形貌；该形貌有利于降低晶界阻力、电子迁移阻力；加快锂离子迁移能力及氧化还原反应速率；还具有一定的结构刚性，为体积变化形成缓冲；进一步通过A位的Na和Y共同占据、Na位Ba掺杂、Y位Li掺杂及B位Zn，Mn掺杂而形成高性能的锂离子电池负极材料。
1056
0

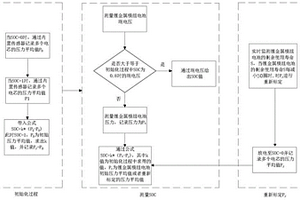

本发明公开了一种判断锂金属模组电池包SOC的方法及寿命的预测方法，判断锂金属模组电池包SOC的方法：S1、在电芯之间引入压力传感器；S2、让锂金属模组电池从满放状态充电至满充状态，记录SOC＝0时多个电芯的压力平均值P0，SOC＝1时多个电芯的压力平均值P1，将P1和P0带入公式SOC＝k*(P1‑P0),SOC＝1，获得k值，并记录Py＝P0；S3、对锂金属模组电池进行充放电循环，监测锂金属模组电池的端电压并记为Vx，当Vx≥V0.8时，通过端电压给出SOC值；当Vx＜V0.8时，测量每个电芯的实时压力值，并取平均值记为Px，根据公式SOCx＝k*(Px‑Py)计算SOCx值，Py为多个电芯的初始压力平均值或重新标定的压力平均值；S4、监测锂金属模组电池的剩余使用寿命，当剩余使用寿命每减小50圈，对Py进行重新标定。
963
0
本申请公开了一种氧缺陷的锰酸锂的制备方法及其应用。将锰酸锂和/或锰酸锂前驱体短时间焙烧后快速冷却，得到所述氧缺陷的锰酸锂；所述焙烧的温度为700～1000℃；所述短时间为0.5h～5h；所述快速冷却的速度为80～400℃/min。通过高温退火结合快速冷却来构造氧缺陷，普适通用，操作简单易行，易于控制，通过调节处理温度，处理时间和冷却速度能够精确调控氧缺陷的含量。将氧缺陷锰酸锂作为电极材料应用于含水的电解液体系，制备出能在较宽电压范围内稳定工作的水系锂离子电池，显示出更好的循环稳定性及倍率性能。
1098
0
本发明公开了一种NASICON型的固体锂离子电解质,特点是化学通式为Li1+2(x1+x2)+2y+2zAlx1ZnyM2-(x1+x2)-ySix2P3-(x1+x2)O12-zSz,其中M为Ti、Ge或Zr,0.1≤x1≤0.5,0.1≤x2≤0.5,0.01≤y≤0.1,0.5≤Z≤3.6,制备方法包括以下步骤:将正硅酸四乙酯即TEOS、Li2S、Al2O3、ZnO、MO2、NH4H2PO4和Li2CO3按一定摩尔比混合,加入乙醇溶液球磨,然后再真空烘箱中干燥,再研磨,在压力机下形成一定形状的坯体,置于氮气中在高温条件下,保持一定时间,得到的固体锂离子电解质,优点是能够在室温下获得对空气和水分稳定、锂离子电导率大于10-4S/cm。
1046
0

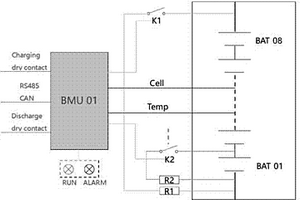

本发明涉及一种新型锂电池管理系统，包括外接设备及多个电池管理模块，所述的电池管理模块之间串联；所述电池管理模块包括电池管理单元BMU及由多个电池单体串联而成的锂电池组，所述电池管理单元BMU分别与锂电池组的正极、负极相连，所述锂电池组的正极与负极之间设有模块放电回路，所述模块放电回路包括串联的第一电阻及第一放电开关；每个所述的电池单体上设有单体放电回路，所述单体放电回路包括串联的第二电阻及第二放电开关。本方案采用在锂电池模块化代替传统的铅酸电池，利用锂电池自身的优势，即减少了电池的使用量，降低成本的同时，减少设备的占地面积。同时运行平稳，使用寿命大幅度提升。且模块化的锂电池模块，维护调整方便。
中冶有色为您提供最新的浙江宁波有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
