权利要求书： 1.一种带有复合搅拌装置的反应釜，包括反应釜、设于反应釜内由电机驱动的搅拌装置，其特征在于：所述搅拌装置为桨叶式搅拌结构和框式搅拌结构组成的混合型搅拌结构。
2.根据权利要求1所述的一种带有复合搅拌装置的反应釜，其特征在于：所述桨叶式搅拌结构为安装于搅拌轴上部的桨叶。
3.根据权利要求2所述的一种带有复合搅拌装置的反应釜，其特征在于：所述桨叶设置为两层。
4.根据权利要求1所述的一种带有复合搅拌装置的反应釜，其特征在于：所述框式搅拌结构为安装于搅拌轴底部的锚形框架。
5.根据权利要求4所述的一种带有复合搅拌装置的反应釜，其特征在于：所述锚形框架由设于搅拌轴上的横向搅拌杆和与其连接的纵向搅拌杆组成。
说明书： 一种带有复合搅拌装置的反应釜技术领域
本实用新型涉及一种带有复合搅拌装置的反应釜，属于化工设备技术领域。
背景技术
反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能，反应釜在化工生产领域运用的比较广泛，反应釜的搅拌结构也多种多样，一般的搅拌装置包括搅拌轴和设于搅拌轴上的搅拌桨或搅拌刀片，一般仅在端部设置一对搅拌桨，通过搅拌轴的转动带动搅拌轮来实现搅拌，这样容易出现待反应物的顺势运动，从而出现混合性差，搅拌不均匀的现象，从而使的反应不完全，目标产物的收率低，因此人们想到在搅拌轴上设置多个不同结构的搅拌轮，但在搅拌混合质量要求较高的场合。
实用新型内容
针对上述问题，本实用新型提供了一种带有复合搅拌装置的反应釜，其目的在于：对反应釜内部的物料实现高效搅拌，提高搅拌效率和搅拌质量。
本实用新型的技术解决方案：
一种带有复合搅拌装置的反应釜，包括反应釜、设于反应釜内由电机驱动的搅拌装置，其特征在于：所述搅拌装置为桨叶式搅拌结构和框式搅拌结构组成的混合型搅拌结构。
所述桨叶式搅拌结构为安装于搅拌轴上部的桨叶。
所述桨叶设置为两层。
所述框式搅拌结构为安装于搅拌轴底部的锚形框架。
所述锚形框架由设于搅拌轴上的横向搅拌杆和与其连接的纵向搅拌杆组成。
本实用新型的有益效果：
本实用新型提供一种带有高效搅拌装置的反应釜，安装简单易干操作，搅拌过程中桨叶式搅拌结构和锚形框架配合，提高搅拌力度，不仅能使反应釜内物质在较短时间内分散地更加均匀，而且保证了反应釜内的物料都充分得到搅拌，提高了搅拌效率和生产效率。
附图说明

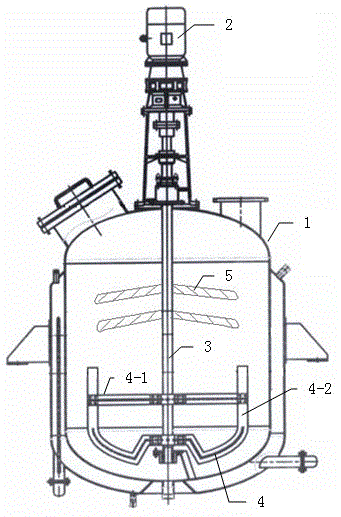

图1:本实用新型结构原理示意图。
其中：1反应釜2电机3搅拌轴4框式搅拌结构4-1横向搅拌杆4-2纵向搅拌杆5桨叶式搅拌结构。
具体实施方式
下面结合附图和实施例来对本实用新型做进一步描述：
如图1所示的一种带有复合搅拌装置的反应釜，包括反应釜1、设于反应釜1内由电机2驱动的搅拌装置，所述搅拌装置为桨叶式搅拌结构5和框式搅拌结构4组成的混合型搅拌结构，所述桨叶式搅拌结构5为安装于搅拌轴3上部的桨叶，所述桨叶设置为两层，所述框式搅拌结构4为安装于搅拌轴3底部的锚形框架，所述锚形框架由设于搅拌轴上的横向搅拌杆4-1和与其连接的纵向搅拌杆4-2组成。
电机驱动搅拌轴带动端部的桨叶式搅拌结构和与框式搅拌结构做旋转运动，对反应釜内的物料进行搅拌，框式搅拌结构可增加搅拌受力面积，提高搅拌力度，不仅能使反应釜内物质在较短时间内分散地更加均匀，而且保证了反应釜内的物料都充分得到搅拌，提高了搅拌效率和生产效率。
综上，本实用新型达到预期目的。
![]()
