辽宁有色金属电冶金技术理论与应用

提高冷作模具钢铸态热加工性能的方法 769

 0

本发明涉及冶金领域，更具体的说涉及一种用于提高高碳高合金冷作模具钢铸态加工性能的方法，其特征为向钢中加入一种合金，其化学质量百分比为：4-7％的镁(Mg)、13-16％的钼(Mo)和剩余量的镍(Ni)。本发明可以应用在高碳高合金冷作模具钢生产的精炼环节，通过加入该种合金，控制钢中镁Mg的质量百分含量在0.001％-0.005％范围内，可以显著改善铸态钢的热加工性能。

利用稀土和Zr强化的Mg-Li基变形镁合金及其制备方法 674

 0

本发明属于金属材料及冶金技术领域，特别涉及一种利用稀土和Zr强化的Mg-Li基变形镁合金及其制备方法。该镁合金以Mg-Li基镁合金为基础，加入稀土元素和Zr作为合金化组元，按质量百分比，含有1.5%～5.5%的Li，1%的稀土元素，0.2～0.6%的Zr，余量为Mg。其制备方法为：将合金熔化后浇铸至预热到200℃的铁制坩埚中，得到铸锭；将用铝箔包裹的铸锭放置于一个铁质容器中并用细沙将铸锭完全掩埋，将容器放入热处理炉中进行热处理，车削，加工为Φ46mm的合金棒材；利用反向挤压装置，得到镁合金挤压棒材；将棒材进行T6热处理。本发明强化Mg-Li合金性能并保持其良好的塑性变形能力，其室温拉伸力学性能最高可达到：抗拉强度Rm为210MPa，屈服强度Rp0.2为142MPa，延伸率A为23.5%。

马氏体铁素体双相钢冷轧板带的连续退火方法 675

 0

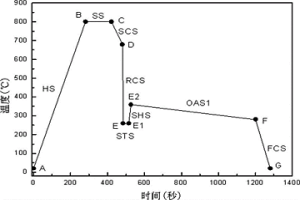

一种马氏体铁素体双相钢冷轧板带的连续退火方法，属于冶金材料技术领域，按以下步骤进行：（1）选用的马氏体铁素体双相钢冷轧板带的成分重量百分比含C0.06~0.09%，Si0.18~0.49%，Mn1.65~1.90%，Cr0.15~0.18%，Als0.03~0.05%，N0.003~0.005%，P≤0.02%，S≤0.004%，余量为Fe；（2）以2~10℃/s的速率进行一次加热到760~840℃，一次保温60~180s；（3）以15~25℃/s的速率冷却到660~700℃，再以60~100℃/s的速率冷却到250~270℃，二次保温30~60s；（4）以30~100℃/s的速率进行二次加热到310~380℃，然后在600~750s内冷却到260~280℃，空冷至室温，完成连续退火。本发明的方法使得渗碳体有足够的时间形核；促进了碳的扩散，使得屈服强度降低，抗拉强度升高；综合作用的结果降低了屈强比，提高了双相钢的力学性能。

高强度高耐腐蚀性白铜合金及其制造方法 874

 0

一种高强度高腐蚀性的白铜合金及其制造方法，其技术要点是：它包括以电解铜、电解镍为主成份，加入少量的海绵锆及金属硅粉，杂质≤2.0％。要发明是通过在真空感应电炉中经电熔化，精炼，冷凝结壳以及浇铸成型等步骤，而成为软态合金成品。本发明由于具有高强度高耐蚀性，抗拉强度670-770MPa,延伸性能38-45％，比B19性能高出40％以上耐蚀性提高3倍，具有良好的机械加工性能。本发明具有应用广泛，使用寿命长等特点，可生产板、带、管、棒、线、锻件。在造船、化工、机械制造、冶金等行业得到应用。本发明还具有白铜合金的加工工艺环节简单，加工成本低，易于生产，适用了各应用领域对高强度高耐腐蚀性白铜合金的要求。

铝热还原-熔渣精炼制备CuCr合金铸锭的方法 940

 0

一种铝热还原-熔渣精炼制备CuCr合金铸锭的方法，属于冶金技术领域，按以下步骤进行：（1）将CuO粉、Cr2O3粉和Al粉制成混合物料；加入造渣剂，放入反应器内，放上金属镁粉，在电磁场作用下明火引燃，得到高温熔体；（2）在电磁场作用下进行金渣熔炼分离，将还原熔炼渣放掉总量的30~50%，获得熔炼高温熔体；（3）加入预熔渣，在电磁场作用下进行精炼除杂，同时采用底吹喷粉的方式，喷吹脱氧剂和铜粉；除去精炼渣，获得精炼合金熔体；（4）强制水冷，至精炼合金熔体冷却至室温，去渣抽锭。本发明的方法不但可以制备大尺寸均质致密的铜铬合金铸锭，而且能制备CuCr5~CuCr70等系列的铜铬合金，所有的操作均是在大气气氛中进行的，操作简单，对工艺条件要求低。

生产预还原烧结矿的布料方法 959

 0

本发明公开一种生产预还原烧结矿的布料方法，其特征在于预还原烧结料分两层进行布料，其中上层预还烧结料占总料量的质量百分数为30%～45%，下层预还原烧结料占总料量的质量百分数为55%～70%；下层预还原烧结料中均匀混有块矿，其中块矿占预还原烧结总料量的质量百分数为10%～15%，最后进行预还原烧结。含结晶水较高的块矿在预还原烧结底部料层吸热，可以防止下部预还原烧结矿因预还原烧结料中燃料配加较多而造成过度熔化，提高料层的透气性，改善预还原烧结矿的冶金性能；块矿经过高温脱除结晶水，同时在还原性气氛下被部分还原，改散了块矿的冶金性能，提高块矿的入炉率。

双金属复合硬岩盾构机刀圈及制备方法 908

 0

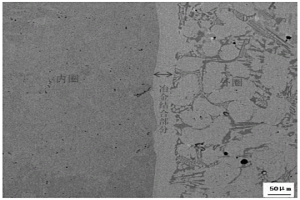

本发明专利涉及盾构机刀圈领域，具体涉及一种双金属复合硬岩盾构机刀圈及制备方法。本发明所述的双金属复合硬岩盾构机刀圈包括内圈和外圈，内圈和外圈通过冶金结合方式相连接，制备方法包括以下两种方法：方法一：先制备好内外圈，再通过连接粉末连接或喷粉后连接的方式实现冶金结合；方法二：先制备好内圈，内圈与外圈粉体材料直接整体复合。本发明的双金属复合硬岩盾构机刀圈同时具有高耐磨性、高韧性，并且内圈和外圈结合牢固。采用的制备方法相比现有的盾构机刀圈制备方法更加简便，且加工温度和产品性能可控。

溶剂化离子液体制备锌钽合金的方法 884

 0

一种溶剂化离子液体制备锌钽合金的方法，属于冶金技术领域；具体包括以下步骤：1、将ZnCl₂作为前驱体溶解在1,3‑二甲基‑2‑咪唑啉酮中，继续加入TaCl₅形成溶剂化离子液体；2、以烧杯为电解槽，将得到的溶剂化离子液体作为电解质，组成电解池系统，采用三电极体系进行电沉积；3、电沉积后取出阴极，清洗表面粘附的电解质，干燥后在其表面得到锌钽合金。采用本发明方法制备得到的锌钽合金具有颗粒均匀，表面致密光滑，附着性优良的特点。本发明方法可实现快速制备厚的锌钽合金涂层，具有设备简单，成本廉价，安全环保，容易实现的优点，大大地提高了本发明的实用性。

圆形隧道转底炉及炼铁方法 1180

 0

本发明公开的《圆形隧道转底炉及炼铁方法》具有湿球团和精矿粉直接入炉，并在炉内连续完成干燥、预热、还原、渣铁分离、炉料冷却、余热回收、煤气和空气预热全部工序的特征。本发明的实施，能够为特钢行业、粉末冶金行业和锅炉给水脱氧剂行业的原料供应，提供一种生产规模大、投资少、工艺简单、节能环保和产品“质高价廉”的还原炉及生产方法。

碳纳米管增强金属基复合材料的制备方法 1111

 0

本发明提供了一种碳纳米管增强金属基复合材料的制备方法，包括如下步骤：(1)碳纳米管在十二烷基苯磺酸铵水溶液中预分散；(2)预分散的碳纳米管抽滤干燥后在天然橡胶的汽油溶液中稳定化处理；(3)稳定化处理的碳纳米管与金属粉末采用粉末冶金成型。本发明的优点在于：(1)碳纳米管形貌尺寸不受限制，碳纳米管不需其它化学处理；(2)与单独用十二烷基苯磺酸铵处理相比，二次处理后的碳纳米管在天然橡胶中的溶解度较大，可达5mg/ml，(3)在粉末成型过程中，十二烷基苯磺酸铵和橡胶能够热分解，有效地解决了分散剂的去除问题；(4)与酸处理或球磨法相比，碳纳米管几乎无损伤，长径比变化小。

熔盐电解铁矿石制取金属铁的方法 807

 0

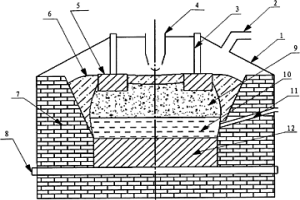

本发明公开了一种熔盐电解铁矿石制取金属铁的方法。在熔盐电解铁矿石制取金属铁的方法中,利用电能在铁矿石熔融条件下直接电解制取金属铁,其中铁矿石的熔融温度为1600℃,所使用的惰性阳极材料为金属Pt。根据本发明的方法,可以在没有二氧化碳排放的情况下获得金属铁,是真正意义的绿色冶金技术。

高效回收废气热量的炼焦方法和焦炉 1035

 0

本发明涉及冶金炼焦领域一种回收焦炉废气热量的炼焦方法和焦炉,该方法通过双管式换热装置对空气进行预热,双管式换热装置设置于废气道下部辐射室内;空气由双管式换热装置内管下部入口进入,上行至外管封头折回进入下行通道,完成空气与热废气的换热;换热后的热空气进入空气分配室,再经空气分配室进入燃烧室立火道;在燃烧室立火道内设有多段空气供入装置,多段空气供入装置在立火道高度方向上设有多个不同高度的空气导入口;焦炉煤气喷嘴设置于立火道底部,立火道上部通过跨越孔与废气道相通;立火道与废气道之间设有隔墙。与现有技术相比,本发明的有益效果是:炉体结构体积小、燃烧室有效燃烧时间利用率高,热回收效率高。

皮带输送机金属探测仪 975

 0

一种用于煤炭、冶金、电力、矿山等行业中的皮带输送机金属探测仪,包括传感器、振荡器、高放、检波、低放电路和执行器,它有两个传感器L1、L2,L1套在皮带上,L2放在输送皮带下侧。L1信号经放大通道后进入二极管D21、D22构成的正负相检波电路,并把检测到的信号分成两路,分别进入放大器IC8和IC9,IC8输出给放大器IC10驱动执行器工作;IC9输出控制场效应管V9栅极,V9和电阻R30分压后输出控制放大器IC10输入电压大小。L2信号经放大通道后再经放大器IC11输出驱动场效应管V10,V10和电阻R30分压后控制IC10输入电压大小。本发明解决了输送皮带中加固钢丝接头造成的干扰和输送矿石物料时导磁率变化所造成的干扰。

含MO氮化物表面改性燃料电池不锈钢双极板及制造方法 729

 0

一种固体聚合物电解质膜燃料电池金属双极板,其表面改性层包括表层改性层和次表层合金化扩散层,表层改性层为高导电性和耐蚀性的MO氮化物,次表层合金化扩散层为MO、N的扩散固溶体。本发明的有益效果是:采用低成本的高导电性和耐蚀性的渗扩钼氮化物改性层可大幅度降低成本;改性层与基体之间结合为冶金结合,不会产生腐蚀剥落失效;制造方法工艺简单,可以批量生产,从而提高电池组的质量比功率和体积比功率。用该技术处理的金属双极板生产的低成本固体聚合物电解质膜燃料电池可以应用于大规模燃料电池生产。

长寿型铁水预处理脱硫喷枪 832

 0

本发明属黑色冶金范畴,具体涉及在铁水包中对铁水进行炉外处理的长寿型铁水预处理脱硫喷枪,其特点是,含有:管道(1)、枪本体(2)、位于管道(1)外侧的耐火材料层(4)、附在管道(1)外又置于耐火材料层(4)内的骨架(3);所述管道(1)经骨架(3)与耐火材料层(4)配接;所述耐火材料层(4)以重量百分含量计含有:颗粒状尖晶石40～80;细粉状尖晶石5～30;细粉状赛隆1～10;细粉状蓝晶石2～10;辅助原料1～5;添加剂0.01～0.4。

轧制过程钢板内部组织晶粒尺寸的软测量方法 829

 0

一种轧制过程钢板内部组织晶粒尺寸的软测量方法,该方法将物理冶金机理和数据库、信息技术相结合,其目的是实现钢板内部微观组织的实时在线监测,为优化工艺规程和化学成分,提高钢材性能质量提供依据。该方法包括选择确定模型参数;建立与过程机的实时通讯,从过程机数据库中调用工艺参数及合金成分动态数据,作为初始参数输入;预测奥氏体晶粒尺寸及其演变,包括:①计算轧制过程动态再结晶的晶粒尺寸,②计算轧制间歇期间静态、亚动态再结晶的晶粒尺寸,③计算奥氏体平均晶粒尺寸及其长大,④获得终轧出口的奥氏体晶粒尺寸;预测相变后铁素体晶粒尺寸。

双球烧结工艺 1095

 0

双球烧结工艺是一种降低铁精矿烧结过程的 能耗。提高烧结矿质量和产量的双球烧结工艺方 法，是将铁精矿分别制成不同碱度的小球，配加 适量的燃料，混匀后，在较低的温度下烧结得到 冶金性能良好的，以铁酸钙为主要粘结相的自熔 性烧结矿。其还原性能显著改善，低温还原粉化 率和烧结过程的固体燃料消耗明显降低，生产率 大大提高。

连铸钢坯凝固组织显示技术 887

 0

本发明涉及一种冶金领域中连铸钢坯凝固组织显示技术,该技术能清晰地显示钢坯断面凝固组织图形,又不污染环境。本发明由以下步骤组成:①取样及制备;②试样的浸蚀腐刻;③图像处理及图片制作,采用数码相机或扫描仪通过计算机对铸坯凝固组织进行图像处理。本发明能快速地提供完整的铸坯凝固组织清晰的图像,据此进一步测出柱状晶与等轴晶的比例及晶粒细化程度等数据,对铸坯内部质量的评判提供了可靠依据。

环氧酚醛-钛-结构胺纳米复合耐温重防腐涂料及制备方法 938

 0

本发明涉及一种环氧酚醛-钛-结构胺纳米复合耐温重防腐涂料及其制备方法。涂料配方如下:环氧酚醛树脂:30-40份;纳米复合母液:5-10份;增强碳纤维:6-8份;钛白粉:20-23份;陶瓷粉:9-12份;混合溶剂:15-25份;将其按比例配好,经分散、研磨到粒径为40ΜM以下,配制成甲组分;将4,4′-二氨基二苯砜、间苯二胺和酚醛胺组成的复合固化剂与混合溶剂配制成乙组分;再将甲组分与乙组分混合后,在80-170℃加热固化1-3小时制备成重防腐纳米复合涂料。本发明0.1-1.0MM厚的涂层可在80-150℃、1-40个大气压下长期抵制含有硫化氢、二氧化硫、二氧化碳和氯化物等强腐蚀性介质的腐蚀破坏,解决石化、冶金、电力和煤炭等行业的高温酸性强腐蚀的问题,对金属材料进行有效保护。

高温合金返回料的纯净化冶炼工艺 796

 0

本发明属于真空冶金领域,具体为一种高温合金返回料的纯净化冶炼工艺。本发明应用传统的MGO坩埚,采用不同于一般冶炼高温合金的冶炼方法进行纯净化冶炼,纯净化冶炼工艺可以简单的描述为双脱氧双冷置的冶炼工艺,具体包括:熔化前期、熔化期、精炼期、浇注期。采用本发明纯净化冶炼工艺真空感应冶炼高温合金返回料,可使高温合金返回料的O、N含量降低至10PPM以下。采用本发明实现了高温合金返回料经纯净化冶炼后O、N的超低含量,适用于多次使用后、O、N含量较高,需要降低O、N含量的镍基高温合金纯净化冶炼的需要。

真空复合轧制特厚板的方法 1116

 0

一种真空复合轧制特厚板的方法,属于冶金技术领域。按以下步骤进行:1、将坯料在水平方向待复合面相对,完全重合的叠在一起,通过机械升降装置升起坯料;2、在真空条件下对两个坯料接合面的四周进行真空电子束焊接;3、将焊接的坯料进行轧制。本发明的优点:本发明的特厚板复合面内无夹杂物,通过将坯料的待复合面在抽真空前预先设置间距,避免了部分空气在焊接前被封存在待复合面内,防止了复合面上发生氧化的现象;同时通过移动坯料使两个复合面贴合过程中,保持两个待复合面处于平行状态,避免端部不整齐影响电子束焊接。本发明的方法简单,操作方便,效果明显,具有良好的应用前景。

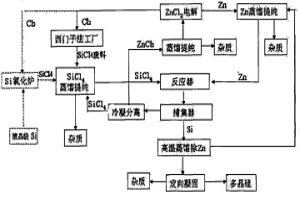

太阳能级多晶硅的制备方法及装置 807

 0

一种太阳能级多晶硅的制备方法及装置,装置由反应器和捕集器两部分组成,反应器由还原剂储备室和反应室两部分组成,捕集器由一级捕集器和二级捕集器构成。控制液态锌和7N级四氯化硅气体在650～900℃反应;产物被带入捕集器,将收集得到的多晶硅真空蒸馏、定向凝固得到6N级太阳能多晶硅;废气中SiCl4返回利用,ZnCl2蒸馏提纯后进行电解得到Zn和氯气返回利用。本发明方法主要原料是西门子法废弃的四氯化硅或冶金级四氯化硅经过蒸馏提纯得到的7N级的四氯化硅,生产成本低,同时解决了西门子法的污染问题。

防止铸坯角裂含硼钢的制备方法 809

 0

本发明属于冶金铸造领域，尤其涉及一种防止铸坯角裂含硼钢的制备方法。依次包括对铁水预处理、转炉冶炼、炉外精炼、钢坯连铸、板坯再加热以及热连轧，其特征在于，按照质量百分比，该含硼钢的成分为：C：0.17～0.18，Si：0.02～0.20，Mn：0.23～1.26，P<0.017，S<0.014，N<0.0052，B：0.0005～0.0010，AI：0.015～0.034，余量为Fe，在炉外精炼过程中加入按照质量百分比含量0.01～0.035加入Ti。采用本发明热轧加硼钢添加钛后，铸坯质量有有明显改观，下线清理率将至15.06％，统计结果表明，缺陷率已经降低至1.39％。此外，对含硼钢力学性能进行检测分析结果表明，加Ti以后含硼钢力学性能也有所提高。

含β-H的仲胺基金属有机化合物及其制备和应用 1025

 0

本发明涉及含β-H的仲胺基金属有机化合物，其制备方法及应用。通过含β-H的伯胺与金属单质和/或金属氢化物、金属氨基化合物、金属有机化合物的反应制备得到含β-H的仲胺基金属有机化合物，或采用含β-H的仲胺基金属化合物与金属盐的反应制备得到含β-H的仲胺基金属有机化合物。该类化合物常温下为固态或液态，具有碱性，常用作碱源、有机合成的原料、化学反应的中间体、还原剂、催化剂、氢转移试剂。该类化合物在-100至500摄氏度释放0.01%至30%重量百分比的氢气，可作为氢能源载体的存储介质，为化学工业、冶金工业、电子工业、航空航天、燃料电池、发动机、家庭民用设备提供氢源。

氩弧熔覆高熵合金涂层及其制备方法 855

 0

本发明公开了一种氩弧熔覆高熵合金涂层及其制备方法，属于合金涂层及其制备技术领域。所述制备方法以Q235钢为基体，Fe、Al、Cr、Cu、Co及Ti元素为组成高熵合金元素，利用氩弧熔覆的方法制备了高熵合金涂层。制备得到的高熵合金涂层中，FexAlCrCuCoTi0.4(x＝0，1)系高熵合金涂层中的组织结构均由单一的BCC相组成，Fe1AlCrCuCoTi0.4高熵合金涂层与基体间呈冶金结合，涂层的显微硬度、磨粒磨损和耐冲蚀磨损性能均相对于基体有很大提高，满足实际生产需要，并促进了高熵合金在材料表面工程上的广泛应用。

粉矿悬浮磁化焙烧粉体急冷降温工艺余热锅炉 797

 0

本发明涉及到一种粉矿悬浮磁化焙烧粉体急冷降温工艺余热锅炉，主要包括前置蒸发器、锁气器Ⅰ、悬浮床蒸发器、旋风分离器、锁气器Ⅱ、流化床换热器、流化风装置Ⅱ、汽包、除氧器、加药装置和排污系统。冶金工艺中粉矿悬浮磁化焙烧粉体通过前置蒸发器、悬浮床蒸发器及流化床换热器三段式降温工艺有效控制粉的降温过程和实现粉体不失磁的降温工艺。不仅能够有效利用粉体中的余热，降低企业生产能耗和生产成本，而且主要满足冶金选矿工艺要求和节能、降耗，具有可观的经济价值和社会效益。

适合除盐水的复合缓蚀剂及制备方法 959

 0

本发明提供了一种适合除盐水的复合缓蚀剂及制备方法，其组成成分及质量份数为：硅酸钠：25份-35份、磷酸三钠：20份-30份、钼酸钠：1份-5份、浓度为30％的聚丙烯酸：1份-10份、苯并三氮唑：0.1份-1.5份、三乙醇胺：1份-5份、去离子水：100份-200份。将以上组分按本发明的方法复配后所得的复合缓蚀剂成本低、使用量小、使用后水中电导率上涨<50μs/cm，减小了闭路循环冷却水系统结垢的趋势，能够解决微生物过高的危害，减少杀菌剂的使用量，适用于化工、冶金、石油和电力等领域闭路循环水系统，具有优异的设备缓蚀性能。

以干熄焦除尘灰为原料的铁水保温剂及其制造、使用方法 779

 0

本发明提供了一种以干熄焦除尘灰为原料的铁水保温剂及其制造、使用方法，按重量百分比计算包括以下组分：干熄焦除尘灰50％～100％、水淬高炉渣0～50％、膨胀珍珠岩0～10％。与现有技术相比，本发明的有益效果是：1)铁水保温剂原料的90％～100％由冶金企业的冶金废料组成，不需机械加工或粉磨，成本明显优于同类铁水保温剂，可按照配方不断降低成本，满足不同层次企业的降本需求。2)铁水保温剂可与铁水表面的高炉渣紧密结合，容易成渣，导热系数小，保温效果稳定可靠，不增硫，不增加炼钢成本。3)聚渣效果好，减小了铁水罐口的结壳现象，减少了人工清渣的工作量和工作难度。4)本发明具有明显的经济效益和环境效益，在行业内有明显的经济效益和推广实用价值。

K465合金涡轮叶片恢复性能热处理方法 1132

 0

一种K465合金涡轮叶片恢复性能热处理方法属冶金技术领域，按照以下步骤进行：（1）叶片装炉：（2）随炉升温后保温：在真空或惰性气体保护下，在950℃~960℃保温40~45min，在1190℃~1200℃保温2~2.5h，在1230℃保温4~4.5h，（3）随炉降温：在冷却速率为40±25℃/min的条件下，从1230℃冷却到1000℃，用惰性气体分压冷却；1000℃时充惰性气体冷却到300℃，300℃以下打开炉门冷却。本发明对使用一个寿命后的K465合金涡轮叶片恢复性能（蠕变）效果非常明显，晶内γ′形貌由多边形或花篮状恢复为立方体形貌，更加方形化。

用植物废料制成的保温砖 870

 0

本发明涉及一种覆盖在冶金炉窑的渣溜槽或渣包上的保温砖。该保温砖系用植物废料,尤其是禾本科植物废料,例如稻壳,稻草等农作物的下脚料,在1.5～2.5公斤压力及200℃～300℃挤压温度下挤压成型,其中挤压料中加入按重量计5～10%的水做粘结剂。该保温砖可自身缓慢燃烧放出热量,能防止渣溜槽凝固或凝死,其保温性能优于珍珠岩保温砖,并具有成本低,重量轻,制备工艺简单等特点,可广泛应用在冶金行业及其它行业之中。
