铝电解阳极组装车间强磁除铁装置的制作方法 1251

 0

.本实用新型属于强磁除铁技术领域，具体涉及一种铝电解阳极组装车间强磁除铁装置。背景技术.从电解槽更换下的残极，在经过阳极组装车间装卸站、电解质清理工序，电解质经装卸站皮带、电解质皮带进入汇总皮带后，进入鄂式破碎机进行初级破碎，破碎料经大倾角皮带输送至缓冲仓，经缓冲仓底部的电振均匀进入压磨机，经压磨机处理的破碎料再经斗提提升至振动筛，经振动筛筛分后进入成品仓。最后由车辆运输至电解车间，供电解槽保温使用。在破碎料生产的全部工艺流程中电解质先后经过汇总皮带、大倾角皮带、成品皮带三次除铁，电解质中的

硫酸铜连续结晶系统的制作方法 305

 0

.本发明涉及一种硫酸铜连续结晶系统。背景技术.硫酸铜是比较重要的铜盐之一，在电镀、印染、颜料、农药等方面有极其广泛的应用，是国民经济发展不可或缺的化工原料之一，无机农药波尔多液就是硫酸铜和石灰乳混合液，它是一种良好的杀菌剂，可用来防治多种作物的病害。随着国民经济的飞速发展，硫酸铜用途日趋广泛，且价格急剧飙升，市场呈现供不应求的局面。传统的硫酸铜生产方法是先蒸发浓缩，达到或接近硫酸铜饱和浓度，然后用大量的结晶反应釜分批次冷却降温结晶，生产不连续，费时费力。因此，如何降低生产成本并提高产能是硫酸

线上生产用耐火材料风力除尘装置 1060

 0

本实用新型涉及冶金领域技术领域，且公开了一种线上生产用耐火材料风力除尘装置，包括除尘装置箱体，所述除尘装置箱体的一侧固定连接有侧支撑柱，所述侧支撑柱的内侧活动套接有转动柱，所述转动柱的外部活动套接有输送带，所述除尘装置箱体的上部固定连接有上气体传输箱，所述上气体传输箱上部的内侧安装有第一风机。该线上生产用耐火材料风力除尘装置，通过启动第一风机和第二风机，第一风机和第二风机携带气体向下进行传导，同时气体经过外部吸收并对除尘装置箱体内部经过物料表面的灰尘进行清理，同时灰尘经过过滤网阻挡，避免灰尘排出，同时携带灰尘经过过滤网滑落至灰尘排出管道的内部，增加灰尘排出时增加便捷性。

拦泥坝装置 609

 0

本实用新型涉及冶金不锈钢渣除尘灰水处理领域的一种平流池沉泥收集、使上清液溢流的动力波出泥辅助装置，尤其涉及一种拦泥坝装置。一种拦泥坝装置，包括平流池，还包括底座、拦泥坝体、溢流堰、固定杆，拦泥坝体设置在平流池内，拦泥坝体为矩形钢板，矩形钢板下方设置有底座，矩形钢板上方设置有溢流堰，矩形钢板上方的左右两端均设置有固定杆，矩形钢板上设置有加强筋。采取上述装备设施，能够长期保证动力波压滤系统供浆充足，使压滤机达到最优化的有效利用。

立柱旋转机构 754

 0

本实用新型公开了一种立柱旋转机构，包括支撑架，所述支撑架内侧固定连接有保护箱，且保护箱内部固定连接有下轴承座，所述下轴承座内部转动连接有第一转轴，且第一转轴上端固定连接有立柱，所述第一转轴外侧固定连接有蜗轮，所述保护箱外侧固定连接有电机且电机输出端固定连接有蜗杆，所述支撑架上端固定连接有支撑板，所述上轴承座内部转动连接有第二转轴，且第二转轴外侧固定连接有定位块，所述第二转轴下端与立柱上端固定连接，所述支撑板下端固定连接有定位套筒。该立柱旋转机构，可以使双金属冶金结合复合无缝管管坯电渣炉升降台进行旋转，方便对各个位置的物件进行抓取升降，增加了装置的灵活性和使用性。

带有反冲洗装置的混凝沉淀器 733

 0

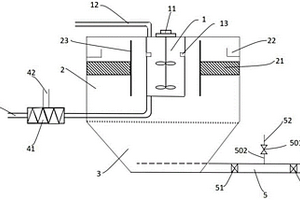

一种带有反冲洗装置的混凝沉淀器，属于冶金行业循环水及生产废水处理领域，主要解决了目前的混凝沉淀器污泥堆积清理不方便的问题，包括混合反应罐、沉淀分离区和泥斗，混合反应罐固定设置在中心位置，外侧间隔设置沉淀分离区，混凝沉淀器下方设置有泥斗，混合反应罐的底部连接有进水管，侧面靠上位置设置有出水口，沉淀分离区中设置斜管填料，泥斗的底部设置有排泥管，排泥管上设置有反冲洗装置，反冲洗管连接在排泥管上，反冲洗管上还设置有控制阀。进水口设置在混合反应罐的底部，提升使用寿命和混凝反应效果，设置反冲洗装置并设定反冲洗临界线，通过压缩空气反冲的方式进行疏通，降低劳动强度、避免有限空间作业，保障混凝沉淀器的处理效果。

大型砂轮的专用吊运装置 1049

 0

本实用新型涉及冶金机械领域。一种大型砂轮的专用吊运装置。包括，D型卸扣、缓冲器、立柱、卡盘装置、拆叠装置、导向套及锁紧件、滑动卡臂、滑板及其锁紧件、导向板和固定卡臂，固定卡臂上方设置有导向板，导向板上方设置有折叠装置、折叠装置上方设置有卡盘装置、卡盘装置上方设置有立柱，立柱上方设置有缓冲器，缓冲器上方设置有D型卸扣，卡盘装置中间设置有导向套及锁紧件，卡盘装置上部两侧均设置有滑板及其锁紧件。本装置提高了劳动效率，杜绝了人身事故的发生。

模铸座模导引棒 770

 0

一种模铸座模引棒,属于冶金浇铸领域的辅助设施,它包括直径是42mm的圆柱形棒,42mm的圆柱形棒的顶部设有直径是20mm的圆柱形棒,42mm的圆柱形棒上焊接一块圆形钢板,圆形钢板的下面设有锥台形套筒,锥台形套筒套在42mm的圆柱形棒外围。本实用新型在座模过程中可以保证铸模的上升孔与尾砖同心,使铸模在导引棒的导引下,座位精确,避免座模过程中压裂尾砖造成漏钢现象。

高炉顶吹氧枪位置测量装置 721

 0

一种高炉顶吹氧枪位置测量装置，属于冶金生产辅助设施，其特征是在高炉顶吹氧枪的横臂上安装反光板，在高炉顶吹氧枪的横臂的正下方设置激光测距仪，所述的激光测距仪设置在密封柜内，所述的密封柜内充入压缩空气。采用本实用新型显示顶吹氧枪枪位，使氧枪位置变化即时显示在电脑屏幕上，给操作工起到眼睛的作用，避免由于枪位不准确损坏氧枪，氧枪寿命由使用40余次提高到300次，大大降低了吨钢成本。

换辊小车电缆卷筒 748

 0

一种换辊小车电缆卷筒，属于冶金机械，它包括电动机，电动机的输出轴连接变速齿轮，变速齿轮的输出轴连接电缆卷筒，其特征是变速齿轮为伞齿轮，变速齿轮的输出轴通过轴承连接电缆卷筒。本实用新型采用力矩电机通过伞齿轮传动，避免了由于滑差造成的电缆卷筒工作不稳定与小车速度不同步的问题。

胶带机压缩空气清扫装置 849

 0

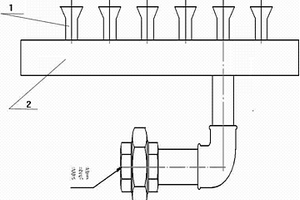

本实用新型属于冶金行业胶带机输送物料领域，具体是一种胶带机压缩空气清扫装置。一种胶带机压缩空气清扫装置，该装置固定在胶带机上，包括母管和多个喷嘴，所述喷嘴管道连接所述母管，所述喷嘴的外口呈喇叭状，所述喷嘴距离胶带15mm-20mm，所述母管外接压缩空气源。本实用新型的有益效果是：本实用新型通过高压高流速气流进行清洗，无需接触胶带机，即可将胶带机上的粘料清理干净，不仅减轻岗位人员劳动强度，改善现场工作环境，提高安全系数，更重要的是延长清扫装置和胶带机使用寿命，节省更换清扫器时间。

轧机小卷径卷筒生产大内径钢卷的增径装置 669

 0

轧机小卷径卷筒生产大内径钢卷的增径装置,本实用新型主要用于冶金行业在小卷径筒轧机上生产大内径钢卷的增径装置,它包括两种弧形板,两种弧形板的长度均是140厘米、厚度均是152毫米,弧形板由直径是610毫米的圆的弧构成内壁,由直径是762毫米的圆的弧构成外壁,其中一种弧形板的内壁的弧的弦长是854毫米,另一种弧形板的内壁的弧的弦长是427毫米,弧形板上设置若干个螺孔。弧形聚酯材料块上均设置若干个螺孔。本实用新型结构简单,操作方便,投资小,通过在山西太钢不锈钢股份有限公司冷轧厂的试验,在卷筒筒径是610毫米的轧机上生产内径是762毫米的钢卷,效果明显。

电炉水冷中心炉盖圈 987

 0

本实用新型公开了一种电炉水冷中心炉盖圈，包括多层水冷钢管，水冷管及它们之间的连接板组成水冷支架，水冷钢管为倾斜设置，且水冷管直径逐级缩小，水冷支架内部为圆台形结构，水冷支架内侧均匀排布三块加强板，其特征在于：多层水冷钢管的最下一层连接一圈与其它水冷钢管同通径、等壁厚的紫铜管，该铜管圈直径相对原水冷钢管圈增大20mm，与其相邻上层钢管圈直径相同。该装置特别适用配有炉门吹氧或炉壁吹氧的冶金电炉，有效解决了电炉中心炉盖圈漏水问题，消除了安全隐患，同时节省了备件费用、检修时间，保证了电炉设备生产的稳定运行，有效提高了经济效益。

高炉液压炮打泥装置 782

 0

一种高炉液压炮打泥装置,属于冶金行业炼铁高炉的辅助设备,它包括打泥机构,打泥机构由泥炮筒、滑轮构成,泥炮筒内设置活塞,活塞通过钢丝绳连接滑轮,钢丝绳的末端安装重锤,其特征是打泥机构上安装打泥量显示装置,显示装置由脉冲发生器、位移控制器、显示器构成,脉冲发生器通过电线连接位移控制器,位移控制器通过电线连接显示器。本实用新型可以直接从显示屏上显示出打泥量的动态数据,解决了长期以来不能准确掌握打泥量的问题。

焖渣蒸汽余热回收利用装置 874

 0

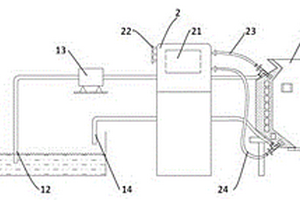

本实用新型属于化学、冶金技术领域，尤其是一种焖渣蒸汽余热回收利用装置，包括蓄热器，所述蓄热器连接焖渣蒸汽排汽管道，所述蓄热器的一侧设置有循环水泵，循环水泵的输入端连接蓄热器，循环水泵的输出端连接有一级板式换热器，所述一级板式换热器的一侧设置有一级换热器循环水泵，一级换热器循环水泵的输入端与一级板式换热器相连接，一级换热器循环水泵的输出端连接有二级板式换热器。本实用新型具有余热利用特点，在具体的使用中，与传统的焖渣蒸汽排放装置相比较而言，本装置设置有蓄热器，一级板式换热器，二级板式换热器，通过二级闭环换热，预热炼钢除氧器用水，减少除氧器蒸汽用量，大大提高了余热利用效率。

新型圆筒型合金烘烤窑装置 1079

 0

本实用新型公开了一种新型圆筒型合金烘烤窑装置，属于冶金行业合金烘烤装置领域，主要解决了当前合金料烘烤不均匀以及存在一定风险的问题，包括合金窑和设置在合金窑下方的支撑架，还包括冷却系统和高压变频柜，冷却系统连接高压变频柜，高压变频柜连接合金窑，合金窑顶部为进料口，窑体内环绕设置有中空通电线圈，其余部分填充有耐火料，合金窑上设置有连接柱一和连接柱二与中空通电线圈连接，合金窑的底部设置有活动下料阀，合金窑的侧面还设置有热电偶，热电偶接入合金窑内部，热电偶连接有温度显示仪。烘烤温度调节控制方便，均匀稳定加热且效率高；无危险因素，几乎没有热、噪声和灰尘，冷却系统可提升装置使用寿命。

防堵塞石灰乳配置装置 671

 0

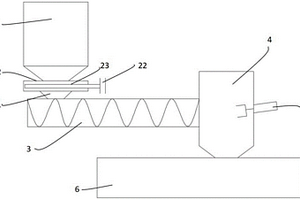

一种防堵塞石灰乳配置装置，属于冶金污水处理石灰乳配置设备领域，主要解决了石灰混合水堵塞后使螺旋输送器跳闸导致配置终止的问题，包括石灰储罐，所述石灰储罐下方通过管道连接有螺旋输送器，连接管道上设置有水箱，水箱外接水管，水箱内部设置有喷水管，螺旋输送器远离石灰储罐的一端连接有出口桶，出口桶对侧面上设置有冲洗装置，冲洗装置的压力筒一侧连接进水管，另一侧连接出水管，且出水管与冲洗管连接，出口桶的底部连接有石灰乳池。利用螺旋输送器进行混合搅拌，水箱内的喷水管保证螺旋输送器的进口处不会堵塞，U形冲洗管保证螺旋输送器的出口处不会堵塞，减少螺旋输送器的堵塞问题，保证污水处理环节运行的安全和稳定。

连铸封顶支架 999

 0

一种连铸封顶支架，属于冶金生产辅助设施，它包括两个支腿，其特征是每个支腿呈V形，V形槽内设有若干层弹簧，相邻两层弹簧错位放置，支腿的上部用连接杆和支撑筋板连接。实用新型的封顶效果好，从而保证了不锈钢、合金钢、高锰钢特别是锰含量大于5%的钢种尾坯外观尺寸减少切废；减少了不锈钢、合金钢、高锰钢因尾坯收缩挤出钢水发生机率，提高封顶安全性、快速出坯提高生产效率；减少了不锈钢、合金钢、高锰钢尾坯缩孔，提高了铸坯质量。

激光表面强化的结晶器 696

 0

本实用新型提供了一种激光表面强化的结晶器，解决结晶器生产过程中发生的“起皮”现象，延长了结晶器的使用寿命，并且不易腐蚀、氧化和磨损，工作层硬度可以达到铜合金硬度的5倍以上。所述结晶器包括结晶器基体，还包括：激光熔覆的合金过渡层，结合于所述结晶器基体的外表面；激光熔覆的合金工作层，结合于所述合金过渡层的外表面；所述合金工作层通过所述合金过渡层与所述结晶器基体冶金结合。

防止高炉煤气误入解冻库的联锁保护装置 887

 0

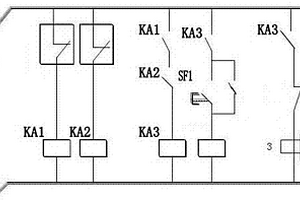

一种防止高炉煤气误入解冻库的联锁保护装置，属于冶金企业生产辅助设施，它包括高炉助燃风机控制回路和解冻库风机控制回路，高炉助燃风机控制回路包括合闸断路器，解冻库风机控制回路由第一中间继电器和第二中间继电器构成，其特征是合闸断路器辅助触点的两个常闭触点分别与第一中间继电器和第二中间继电器串联后并联构成报警回路。本实用新型可以避免高炉休风、助燃风机故障出现库内吸入大量煤气，发生煤气中毒事件。

防止装钢机撞坏加热炉炉门的装置 1058

 0

本实用新型主要用于冶金行业,具体涉及防止装钢机撞坏加热炉炉门的装置,它是在加热炉炉门与装钢机一侧的辊道之间安装一个激光检测器,激光检测器与安装在装钢机上的可编程控制器连接。

井式缓冷退火炉炉盖密封结构 726

 0

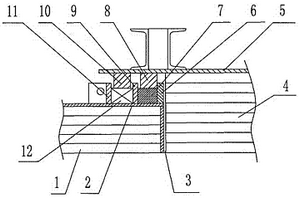

井式缓冷退火炉炉盖密封结构,属于冶金行业生产设施,它包括内环形钢板、外环形钢板,内环形钢板与外环形钢板之间构成第一环形凹槽,其特征是第一环形凹槽内填充有陶瓷纤维,第一压板的上端与炉盖的壳体固定连接,第一压板的下端位于第一环形凹槽内并压在陶瓷纤维上;外环形钢板的外侧设有第三环形钢板,第三环形钢板位于炉体上,第三环形钢板与炉体固定连接,第三环形钢板与外环形钢板之间构成第二环形凹槽,第二环形凹槽内填充有硅橡胶;第一压板的外侧设有第二压板,第二压板为环形状,第二压板的上端与炉盖的壳体固定连接,第二压板的下端位于第二环形凹槽内并压在硅橡胶上。本实用新型密封效果更好,使用寿命更长。

热卷箱尾部开卷装置 920

 0

本实用新型属于冶金行业生产设备的辅助设备,具体涉及热卷箱尾部开卷装置,它包括传动装置、开卷装置,其特征是传动装置通过轴连接开卷装置,传动装置由电动机、减速机、轴构成,开卷装置包括底座、机架、液压油缸、上夹送辊、下夹送辊、开卷辊,底座与机架固定连接,上夹送辊和下夹送辊上均设置液压油缸,机架上设置上夹送辊、开卷辊,底座上设置下夹送辊、托卷辊上夹送辊的液压油缸上设置位置传感器,下夹送辊的液压油缸内设有压力传感器,位置传感器、压力传感器均与可编程控制器连接。采用本实用新型通过传感器可以及时识别出带卷尾部折叠现象,从而避免折叠的带卷进入飞剪机,造成重大设备事故的发生。

可移动式喷吹装置 581

 0

本实用新型属于冶金行业生产辅助设备,具体涉及一种可移动式喷吹装置,它包括支架、装料罐、高压空气包,其特征是支架为金属焊接框架,支架上设有供人们踩踏的攀爬梯,装料罐安装在支架上,装料罐的罐体外设置若干个重量传感器,装料罐的顶部设置有料斗,装料罐的底部设置有喷枪。如果高炉炉况发生波动时,脱硅预处理后的铁水中硅含量大于0.3%,进行临时脱硅处理工作时,用吊车将本实用新型吊放在炉前铁水沟旁边,由人工将脱硅剂倒入料斗中,通入高压空气,脱硅剂按照吨铁5～10公斤的喷入速度进行临时脱硅处理,可提高脱硅效率0.1～0.2个百分点。

铁矿粉烧结生产燃料熔剂联合喷吹装置 869

 0

铁矿粉烧结生产燃料熔剂联合喷吹装置,属于钢铁冶金生产技术,它包括支架,支架通过横杆设置喷吹管,喷吹管为内径是100MM的钢管,喷吹管上设置通长的喷吹嘴,喷吹嘴上设置喷吹口,喷吹口为宽度是3MM的狭长细缝,喷吹嘴的对面管壁上设置通气孔,通气孔上固定连接通气管,通气管连接空气压缩机。采用本实用新型将燃料和熔剂喷吹在烧结矿的混合造块料上,能够降低固体燃耗,改善燃料、熔剂分布状态,提高透气性,改变烧结成矿气氛,为低温烧结创造有利条件,提高烧结矿质量。

轧钢加热炉烟道的降温装置 831

 0

本实用新型属于冶金行业生产设备的辅助设施,具体涉及轧钢加热炉烟道的降温装置,它包括空气换热器,空气换热器固定安装在烟道内,其特征是空气换热器前的烟道上安装进风管,进风管上安装流量调节阀,空气换热器通过冷风管连接风机,冷风管上安装放风管,放风管上安装流量调节阀。本实用新型主要解决现有技术中能源浪费严重的问题,通过在山西太钢不锈钢股份有限公司热连轧厂的0#、3#加热炉上的试验,每台加热炉每天的耗电量为444千瓦,按这样计算年节约用电162060千瓦。

轧管机主传动减速器的铸焊组合箱体 839

 0

一种轧管机主传动减速器的铸焊组合箱体,涉及大型轧管机设备。本实用新型解决采用铸造箱体制造工艺复杂、周期长、生产成本高;采用焊接箱体抗振性、刚性差的问题。本实用新型由下部箱体和上部箱体两部分组成,其特征在于:所述下部箱体由焊接箱底和铸造下箱组合而成,所述上部箱体由铸造轴承盖和焊接箱盖组合而成。本实用新型可用于起重、运输、冶金、矿山、化工、轻工等各种机械设备的传动中,特别适合于大型轧管机等设备的使用。

森吉米尔轧机双辊擦拭器的轴承座 718

 0

一种森吉米尔轧机双辊擦拭器的轴承座,属于冶金企业生产辅助设施,它包括底座、上盖,底座和上盖通过螺栓固定连接,其特征是上盖上设有输油孔,所述的输油孔上设有输油管,输油管连接轧制油管道。用轧制油代替油脂进行润滑,能够利用轧制油的循环性,不间断的对轴承润滑,保证轴承在油膜中转动,有足够的润滑。可以有效防止油脂流失造成的轧制油污染,保证轧制油的正常工作参数,避免了因轧制油性能下降产生的产品质量。

防止钢带退火炉闪燃的装置 920

 0

本实用新型属于冶金行业生产设备的辅助设施,具体涉及防止钢带退火炉闪燃的装置,包括水箱,其特征是水箱通过管道连接水泵,水泵通过管道连接水槽,水槽通过管道连接水箱。本实用新型可以有效减少炉内空间,使炉中可燃气体体积减少,防止或减轻因燃气使用不当造成的危害。

使用可靠的热风炉 767

 0

本实用新型提供了一种使用可靠的热风炉，涉及冶金技术领域，包括炉基、炉体和拱顶，所述炉体设在炉基上，所述拱顶设在炉体上，所述炉体内部设有蓄热室，且炉体内部的一侧设有燃烧室，所述蓄热室的内部设有格子砖，所述拱顶内部底部的口径大于所述炉体顶部的口径，所述拱顶内部的下方设有支撑块，所述支撑块支撑在炉体顶部的边缘处，所述拱顶下方和炉体的外侧之间环绕设有隔热密封圈；本实用新型将拱顶荷重通过支撑块正压在炉体顶部，以保持结构稳定性，通过隔热密封圈加强热风炉上部与拱顶的绝热保护，由于拱顶与炉体分开，并非一体，砌成独立的支撑结构，且拱顶内部底部的口径大于所述炉体顶部的口径，即使炉体受热膨胀，也不会损坏拱顶。
