江苏苏州有色金属复合材料技术理论与应用

消除聚丙烯复合材料虎皮纹的工艺方法 925

 0

本发明提供一种消除聚丙烯复合材料虎皮纹的工艺方法，工艺方法包括以下几步：（1）按照聚丙烯复合材料配方中重量百分比称取各原料，备用；（2）将步骤（1）中的原料放入高混机中混合5min，原料混合均匀，出料；（3）将步骤（2）中混合均匀的原料放入注塑机中注塑成型，得到成品；步骤（3）中所述的注塑成型的条件为：注射压力为80MPa，保压压力为50MPa,浇口大而圆且流道为圆形，所述浇口的直径为5～6mm，浇口长度为0.5～2.0mm，注射速度为80，模具温度为70℃，注射加工温度为230℃。本发明的工艺方法和配方材料能够很好的解决聚丙烯复合材料的虎皮纹问题，手段新颖且成本低廉。

用于高速动车刹车盘的陶瓷基复合材料及其制备方法 1125

 0

本发明公开了一种用于高速动车刹车盘的陶瓷基复合材料及其制备方法。由梯度SiC基体和C/C骨架组成，其特征在于梯度SiC基体是由碳化硅和碳组成，基体中碳化硅和碳的比例从0增至100％，所述C/C骨架是在碳纤维编织体上沉积一层碳基体，通过化学气相沉积的方法依次以一氯甲基硅烷、二氯甲基硅烷和三氯甲基硅烷为前驱体，得到不同比例的SiC和C基体。本发明很好的结合了C/C复合材料和C/SiC复合材料的优点，能够有效缓解因为热震而带来的热应力，抗热震性能得到显著的增强，在高速动车刹车盘上具有巨大的应用前景。

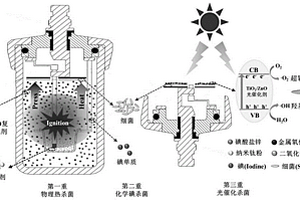

具有三重杀菌抑孢作用的钛/碘酸锌复合材料及制备方法 927

 0

本发明公开了一种具有三重杀菌抑孢作用的钛/碘酸锌复合材料及制备方法。该复合材料在发生氧化还原反应过程中可从三个方面实现杀菌抑孢的作用。第一重物理热杀菌：氧化还原反应过程中，铝热反应能够释放出大量的热能，对部分细菌和孢子有一定的高温杀除作用；第二重化学碘杀菌：铝热反应过程中，该体系可释放具有强烈杀菌作用活性物质碘单质，是杀菌及防化武器的理想材料；第三重光催化杀菌：钛基铝热剂采用与纳米铝粉具有相似能量及燃烧性能的纳米钛粉取代传统的纳米铝粉，其铝热反应产物TiO2/ZnO复合材料在外界太阳光的激发下，释放出具有杀菌抑孢的氧化性基团，使其具有长期杀菌抑孢效率及较高的消杀性能。

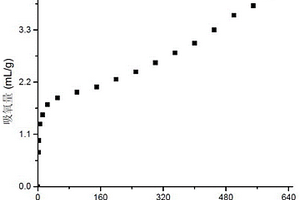

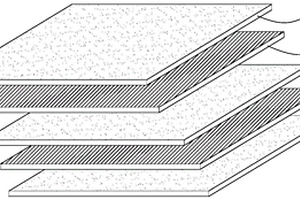

具有长效脱氧功能的交替多层复合材料及其制备方法 741

 0

本发明公开了一种具有长效脱氧功能的交替多层复合材料及其制备方法，交替多层复合材料由脱氧层和分隔层交替排列而成，脱氧层由含脱氧剂的树脂组成，分隔层由氧气透过率可控的热塑性树脂组成，控制分隔层的材质和厚度可用于调节吸氧速率，实现其长效脱氧功能。制备方法为将分隔层热塑性树脂和含脱氧剂母粒的热塑性树脂分别加入两台挤出机中熔融共挤出，分隔层树脂和脱氧层树脂熔体在汇流器中合并成两层结构，经由n个串联的叠加单元的切割、叠加后一次性形成2n+1层交替多层复合结构，在挤出和分层的过程中，分隔层树脂和脱氧层树脂微层形成交替铺叠的多层脱氧复合材料。该多层交替复合脱氧材料具备优良的脱氧功能，可制成薄膜或片材用于食品和药物等包装容器的密封层或内衬层，达到除氧和长时间保存的效果。同时分隔层可以提供良好的强度和韧性，可弥补脱氧层因加入较多的脱氧剂而致强度和韧性下降，且工艺简单，可连续生产，效率高。可用于食物、药品、首饰、艺术品等除氧和长时间保存的包装材料。

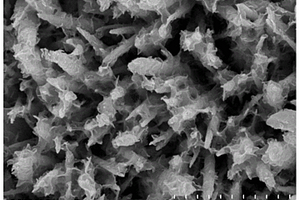

碘氧化铋/氧化锌复合材料及其制备方法与在压电-光催化去除有机污染物中的应用 736

 0

本发明公开了碘氧化铋/氧化锌复合材料及其制备方法与在压电‑光催化去除有机污染物中的应用；将旋涂氧化锌晶种溶液的导电基底退火处理后加入前驱体溶液中，反应后得到氧化锌纳米棒阵列（ZnO NRs）；将氧化锌纳米棒阵列加入碘氧化铋前驱体溶液中，反应得到碘氧化铋/氧化锌复合材料（BiOI/ZnO NAs）。将本发明纳米复合材料放入含有双酚A的水溶液中，避光吸附半小时后用超声和可见光共同作用，实现水中有机污染物的去除，在压电‑光催化降解90分钟后，水溶液中的双酚A几乎完全降解。

可降解3D打印聚乳酸复合材料及其制备方法 920

 0

本发明涉及一种可降解3D打印聚乳酸复合材料及其制备方法。所述可降解3D打印聚乳酸复合材料由增韧聚乳酸、可降解蓝藻粉、炭化木质材料、硬脂酸钙、硬脂酸锌和聚磷酸铵组成，所述增韧聚乳酸由聚乳酸、硫酸钙晶须、硝酸银、氨水、甲酸钠、水、马来酸酐和二氧化硅气凝胶反应制得，所述可降解蓝藻粉由蓝藻浆、二氧化钛基光催化剂、草酸和马来酸酐反应制得，所述炭化木质材料由树枝、酚醛树脂和马来酸酐反应制得。本发明提供的可降解3D打印聚乳酸复合材料具有优异的力学强度。

无浮纤高焊接强度增强尼龙复合材料及其制备方法和应用 870

 0

本发明公开了一种无浮纤高焊接强度增强尼龙复合材料及其制备方法和应用。所述增强尼龙复合材料包括以下组分：均聚尼龙树脂30‑70重量份，共聚尼龙树脂5‑30重量份，玻璃纤维30‑45重量份，着色剂0.1‑3重量份，添加剂0.1‑5重量份。均聚尼龙树脂为均聚尼龙6树脂或均聚尼龙66树脂；共聚尼龙树脂为共聚尼龙6树脂或共聚尼龙66树脂。玻璃纤维的平均保留长度为70‑200μm。本发明的增强尼龙复合材料具有很高的焊接强度，外观无浮纤，具有合适的拉伸强度，可以满足办公座椅行业的BIFMA测试要求。

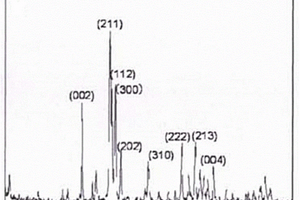

羟基磷灰石的制备方法以及包含该羟基磷灰石的复合材料及其应用 754

 0

本文公开了制备羟基磷灰石的方法，该方法包括：(1)提供离体动物骨骼；(2)采用湿法消解对步骤(1)的离体动物骨骼进行处理；(3)对步骤(2)处理后的动物骨骼进行中和处理，从而得到羟基磷灰石，由此得到的羟基磷灰石中的DNA残留量不高于(0.21±0.07)ng/mg且氮的质量百分含量不高于(1.35±0.25)‰。本文还公开了包含羟基磷灰石的复合材料，以及该羟基磷灰石和复合材料在制备骨修复材料中的应用。所制备的羟基磷灰石材料具有纳米结构，能够模拟人骨羟基磷灰石结构，并且包含该羟基磷灰石的复合材料有利于细胞长入，引导组织再生，引导成骨。

聚氨酯蜂窝纸板玻毡复合材料及其制备方法 1158

 0

本发明公开了一种聚氨酯蜂窝纸板玻毡复合材料，聚氨酯的原料包括A组分和B组分，按重量份计，A组分包括如下原料：以蔗糖、甘油为起始剂、数均分子量为450～550的聚醚60～70份；以甘油为起始剂、数均分子量为5000～6000的聚醚15～25份；表面活性剂0.5～1.5份；催化剂0.5～1.5份；助剂8～15份；水0.5～1.5份；其中，助剂包括质量比为1:0.6～0.7的交联剂和扩链剂；交联剂为甘油、二乙醇胺、三乙醇胺、乙二胺聚醚中的一种或多种；扩链剂为乙二醇、二乙二醇、丙二醇、二丙二醇、三丙二醇、1，4‑丁二醇中的一种或多种。本发明促进聚氨酯蜂窝纸板玻毡复合材料表面的熟化和成皮，使得聚氨酯蜂窝纸板玻毡复合材料表面光滑和富有光泽，从而使产品的外观得以提高。

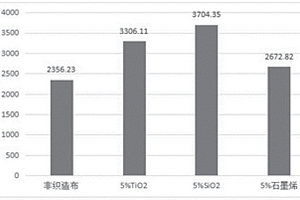

高拉伸性能的纳米纤维-非织造复合材料的制备方法 768

 0

本发明公开了一种高拉伸性能的纳米纤维‑非织造复合材料的制备方法，将聚乙烯醇与十二烷基苯磺酸钠加入去离子水中，配成溶液，加热后恒温搅拌至分散均匀，冷却消泡，加入硬质纳米粒子分散均匀，将非织造布覆盖在滚筒收集装置上，进行静电纺丝，得到纳米纤维‑非织造复合材料。本通过本发明的方法制备得到的纳米纤维‑非织造复合材料的拉伸性能得到显著增强。

低气味玻纤增强苯乙烯-马来酸酐复合材料及其制备方法 1111

 0

本发明公开了一种低气味玻纤增强苯乙烯-马来酸酐复合材料及其制备方法，该复合材料由以下按总重量百分比计的各组分组成，46.0~79.5%苯乙烯-马来酸酐共聚物、0.4~2.0%热稳定剂、0.1~2.0%加工助剂和20~50%短切玻璃纤维；其中苯乙烯-马来酸酐共聚物为马来酸酐含量为5~25mol%的苯乙烯-马来酸酐无规共聚物；短切玻璃纤维为苯乙烯-马来酸酐共聚物专用无碱短切玻璃纤维。该复合材料具有高刚性、低翘曲、高耐热、高尺寸稳定性、耐老化性优异以及低气味，满足汽车天窗框架的使用要求，经检测其拉伸强度≥90MPa，拉伸模量≥5500MPa，缺口冲击强度≥7kJ/m2，热变形温度（1.80MPa）≥130℃，热氧老化（120℃，500hr）后拉伸强度保持率≥95%，气味等级（80℃, 2hr）≤3.0级。

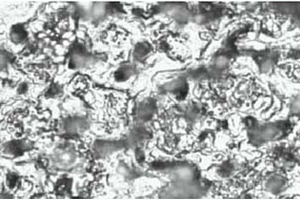

镁基复合材料及其制备方法 1013

 0

本申请公开了一种镁基复合材料及其制备方法，该镁基复合材料按照质量分数包括：Al 8.7～8.9％；Zn 0.7～0.8％；Mn 0.7～0.8％；Y 2.7～3％；SiC 1～1.2％；余量为Mg。本发明同时加入Y和SiC颗粒后，可以组织更加致密，复合材料的抗拉强度、屈服强度、硬度和塑性都有很大程度的提高。

表面优良碳纤维阻燃增强聚碳酸酯复合材料及其制备方法 1121

 0

本发明公开了一种表面优良碳纤维阻燃增强聚碳酸酯复合材料，包括聚碳酸酯、表面活性处理的短切碳纤维、增韧剂、磷系阻燃剂、高磷含量的磷氮类阻燃剂、超支化聚合物以及添加剂，各组分的质量百分比如下：聚碳酸酯，40.4‑71.3％，短切碳纤维，15‑35％，磷系阻燃剂，10‑15％，高磷含量的磷氮类阻燃剂，1‑3％；增韧剂2‑5％，超支化聚合物0.3‑0.6％，其他添加剂0.4‑1％；经过表面活性处理的碳纤维再配以超支化的聚合物的相互作用，能够制备出碳纤维均匀分散在聚碳酸酯中的复合材料，该复合材料制备出的制品表面优良，力学性能优异，扩大其在电子类产品中的应用范围。

镍基导电纳米复合材料的制备方法 832

 0

本发明公开了镍基导电纳米复合材料的制备方法，该工艺将聚异丁烯丁二酰亚胺、碳纳米材料、丙三醇、纳米陶瓷粉、碳纳米纤维、纳米氧化镍、镍粉、十六烷基硼酸钙、钛酸钠、甲基泼尼松龙醋酸酯、4‑氨基丁酸等原料分别经过溶剂制备、引发剂催化、超声处理、磁力搅拌、高温高速搅拌反应、过筛分选、真空冷冻干燥、包装等步骤制备得到镍基导电纳米复合材料。制备而成的镍基导电纳米复合材料，其电性能好、导电效率高，可以满足多种用户的特殊需求。

木质素纤维橡胶复合材料的制备方法及其应用 742

 0

本发明公开了一种木质素纤维橡胶复合材料的制备方法及其应用，该方法采用将陶土、碳酸钙、聚对苯二甲酸乙二酯纤维球磨；将木质素纤维、月桂醇聚氧乙烯醚浸没于酸液中超声处理、分离得到离心沉积物，洗涤后转移至高压搅拌反应釜中，加入芳烃油搅拌反应得到高压搅拌反应物；将癸二酸二辛酯、丙烯酸甲酯加入到蒸馏水中搅拌均匀形成混合液，随后升温并加入二硫化二苯并噻唑经静置保温处理得到保温处理混合液；最后将上述产物混合后密炼塑化，再将得到的混合密炼胶与氢化丁腈橡胶、甲基硅橡胶共同混炼、硫化成型、干燥，得成品橡胶复合材料。制备而成的橡胶复合材料，其拉伸性能好、抗撕裂能力强，在机械设备内衬件上具有良好的应用前景。

球形复合材料的制备方法 1127

 0

本发明涉及一种球形复合材料的制备方法，包括以下步骤：S1、提供多孔载体、氧化钛、氧化硅、锌盐水溶液以及醇胺溶液；S2、通过溶胶‑凝胶法将氧化硅与氧化钛反应，得到包覆有氧化钛的氧化硅复合颗粒，将复合颗粒通过超声或搅拌分散到有机溶剂的水溶液中，得到均一的分散液；S3、将分散液喷涂到多孔载体上，随后将喷涂有混合液的多孔载体放入有机溶剂的水溶液中，并超声震荡，得到混合液；S4、将锌盐水溶液和醇胺溶液加入至混合液中搅拌，随后将混合液重复离心分离，并将沉淀物洗涤，得到球形复合材料。该制备方法通过简单的工艺和较低的成本制备，能大规模地制备得到成分、形状均一，分散性好的球形氧化锌—氧化钛复合材料，具有较大的应用前景。

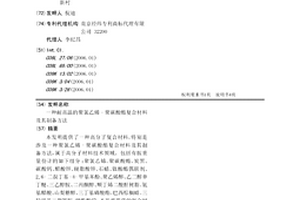

耐高温的聚氯乙烯-聚碳酸酯复合材料及其制备方法 1111

 0

本发明提供了一种高分子复合材料，特别是涉及一种聚氯乙烯-聚碳酸酯复合材料及其制备方法，属于高分子材料技术领域。包括有按重量份计的如下组分：聚氯乙烯、聚碳酸酯、炭黑、碳酸钙、醋酸锌、硬脂酸锌、石蜡、钛酸酯偶联剂、2,6-二叔丁基-4-甲基苯酚、聚乙烯醇、乙二醇单丁醚、三乙醇胺、二丙酮醇、顺丁烯二酸酐树脂、氨基醋酸、山梨糖醇、三丁基磷酸酯、巴西棕榈蜡、三羟甲基三聚氰胺、硬酯酸铅。本发明提供的复合材料，具有良好的机械性能和耐高温性能。拉伸强度在15MPa以上，拉伸断裂伸长率在200%以上，维卡软化温度在100℃以上。

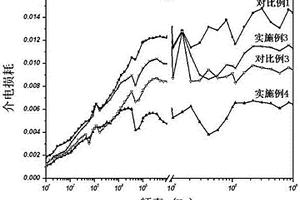

六方氮化硼/热固性树脂复合材料及其制备方法 853

 0

本发明公开了一种六方氮化硼/热固性树脂复合材料及其制备方法。按重量计，在树脂熔融温度下，将100份热固性树脂与5～50份表面改性的六方氮化硼混合均匀，脱泡后按树脂的固化工艺固化，得到六方氮化硼/热固性树脂复合材料。表面改性的六方氮化硼是通过化学方法，将原始表面上活性弱的仲氨基和羟基转化为活性强的伯氨基，改性后的六方氮化硼的表面含有的-NH2达到0.5wt%以上。与现有的热固性树脂相比，本发明所制备的复合材料在保持原有热固性树脂耐热性的基础上，具有高导热、低热膨胀系数、低介电损耗的优异性能。所采用的制备方法具有适用性广、操作工艺简单的特点。

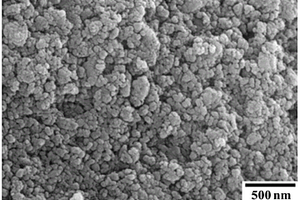

异质纳米磷酸锰锂/碳复合材料及其制备方法 896

 0

本发明涉及异质纳米磷酸锰锂/碳复合材料及其制备方法，所述方法包括：(1)将表面活性剂和有机溶剂按1 : 10～1 : 2的体积比混合，形成混合溶液；(2)将锂源化合物、锰源化合物和磷源化合物加入到步骤(1)的混合溶液中，然后加入有机碳源，其中，碳元素占所述复合材料质量的1～20％；(3)在球磨罐中进行球磨；(4)将球磨后的产物在50～80℃搅拌条件下至完全蒸干，再置于300～400℃惰性气氛中预处理2～10小时；(5)将预处理后的产物充分研磨，在15～30atm?cm-2压力条件压制，然后在惰性保护气氛下、在550～750℃温度下煅烧2～10小时，得到异质纳米磷酸锰锂/碳复合材料。本发明工艺简单，有利于实现工业化生产。

防老化ABS复合材料及其制备方法 825

 0

本发明公开了一种防老化ABS复合材料及其制备方法，该复合材料由以下质量份的各组分组成：ABS树脂46-58份、双酚A环氧树脂25-36份、聚乙烯蜡13-19份、N-环己基对甲氧基苯胺5-12份、二氢喹啉4-16份、马来酸酐接枝聚乙烯9-17份、硬脂酸锌8-21份、2-甲基咪唑1-9份、单苯甲酸间苯二酚酯3-14份。本发明制得的复合材料具有优异的防老化性能，可以广泛运用于机动车挡泥板、车轮罩、反光镜外壳等领域。

具有减震功能的复合材料 844

 0

本发明公开了一种具有减震功能的复合材料，包括的组分有CIIR橡胶、炭黑、氧化镁、硬脂酸、N-苯基-2-萘胺、N,N-二丁基二硫代氨基甲酸镍、邻苯二甲酸二丁酯、促进剂NA22、硫磺。通过上述方式，本发明具有减震功能的复合材料，该复合材料配方简单，价格低廉，原料来源广泛，不需要特殊途径进料，使用寿命上，即使在恶劣的环境下长达几年的使用也不会变化。

制造汽车座椅套用复合材料及其制备方法 939

 0

本发明涉及一种制造汽车座椅套用复合材料及其制备方法，该复合材料以质量份计含有以下成分：顺丁橡胶50～70份，碳化硅纤维15～30份，聚丙烯酸酯纤维10～25份，硅藻土15～30份，氧化铝2～9份，偶氮二甲酰胺1～7份，邻羟基苯甲酸苯酯2～7份，硼酸铝晶须3～9份，不饱和聚酯树脂0.1～0.5份，钛白粉0.5～1.8份，环氧树脂0.1～0.5份，色母粒1～3份，2,4?二羟基二苯甲酮1～2份。用本发明提供的复合材料制成的汽车座椅套具有优异的透气、抗静电、抗紫外线、抗压的性能，并且其弹性、耐磨性、耐脏性能好，另外还能有效吸收汽车内的异味。

用于自行车座复合材料及其制备方法 1059

 0

本发明属于运动器材技术领域，具体涉及用于自行车座复合材料及其制备方法。该用于自行车座复合材料包括按照质量份数计的如下原料：苯乙烯异戊二烯嵌段共聚物30-45份、低密度聚乙烯35-50份、碳纤维8-15份、聚丙烯酸酯10-20份、滑石粉4-7份、纳米氧化锌1-5份、甘油5-10份、着色剂3-8份。本发明制备方法简便，适于工业生产；利用本发明的复合材料制得的自行车座耐磨性好，透气舒适不易湿滑，弹性好有助于减震。

透波复合材料的制备方法 866

 0

本发明涉及一种透波复合材料的制备方法，包括以下步骤，以将硝酸镱、氮化硅、甲酸制备得到填料；以二苯甲烷双马来酰亚胺与双酚A氰酸酯、亚胺二元酸、苯酐、双酚A环氧树脂制备树脂预聚物；将树脂预聚物溶于丁酮，得到树脂液；将聚芳醚苯基喹噁啉溶于四氯乙烷后加入树脂液中；然后依次将聚甲基倍半硅氧烷、填料加入树脂液中，于120℃搅拌10分钟，得到复合体系；然后将复合体系浇入涂有脱模剂的模具中，在真空条件下脱去气泡，放入烘箱升温固化，最后关闭烘箱电源，使浇注体自然冷却；脱模即得到透波复合材料。具有优异的力学性能、耐热性能，满足透波复合材料的发展应用。

耐磨增强型聚丙烯复合材料及应用 866

 0

本发明公开了一种耐磨增强型聚丙烯复合材料及应用。包括如下重量份数的组分：聚丙烯40‑60份，空心玻璃微珠4‑10份，玻璃纤维10‑20份，滑石粉2‑6份，相容剂2‑4份、VOC抑制剂4‑8份，陶瓷粉末10‑20份。本发明的聚丙烯复合材料中VOC抑制剂能够吸附有机挥发气体，解决了在使用聚丙烯复合材料时可能对人体产生的健康问题；添加了玻璃纤维，提升了材料的韧性和强度，具有广泛的应用价值；添加了陶瓷粉末成分，极大地提高了材料的耐磨性，使材料在长时间的摩擦环境中依然能够保持外观不变。

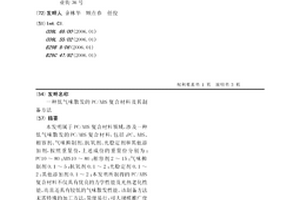

低气味散发的PC/ABS复合材料及其制备方法 878

 0

本发明属于PC/ABS复合材料领域,涉及一种低气味散发的PC/ABS复合材料,包括:PC、ABS、相容剂、气味抑制剂、抗氧剂、光稳定剂和其他添加剂,按照重量份,上述成份的重量份分别为:PC10～80;ABS10～80;相容剂2～15;气味抑制剂0.1～5;抗氧剂0.1～2;光稳定剂0.1～2;其他添加剂0.1～2;本发明所制得的PC/ABS复合材料不仅具有优良的力学性能及光热老化性能,而且还具有较低的气味散发性能。该制备方法无需特殊的加工方法,简便易行,可大规模推广使用。

夹层结构的碳纤维复合材料及其制备方法 808

 0

本发明涉及一种夹层结构的碳纤维复合材料及其制备方法。所述的碳纤维复合材料具有多层结构，包括碳纤维层和改性聚芳醚酮层。采用该结构，使得碳纤维复合材料各个方向的机械强度均满足要求，并且一致性很高，并且具有质轻、热膨胀系数低、耐腐蚀等优点。

纳米陶瓷粉体增强合金复合材料及其制备方法 756

 0

本发明提供了一种纳米陶瓷粉体增强合金复合材料，其特征在于，所述复合材料由纳米陶瓷粉体和金属合金粉体复合而成，所述金属合金粉体包括Zn、Mg、Fe和Al，所述纳米陶瓷粉体为表面改性的纳米陶瓷粉体，所述陶瓷粉体为TiB₂或B₄C粉体。本发明复合材料可以应用于车辆离合器中，具有较高的导热性能，改善离合器面片摩擦磨损性能。

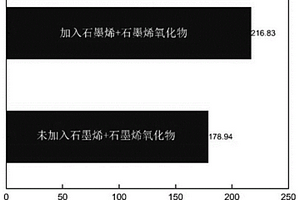

石墨烯铝基复合材料的制备方法 1119

 0

本发明公开了一种石墨烯铝基复合材料的制备方法，其通过将由石墨烯、石墨烯氧化物、Al2O3、KCl、MgO和纯铝、纯铜粉末混合球磨后制成预制料，然后将所述预制料加入在一定条件下熔炼后的铝合金熔体中搅拌均匀，在吹气完成后再将熔体浇铸成型后得石墨烯铝基复合材料，本发明制备的石墨烯铝基复合材料成分分布均匀、导热导电性能高、成本低。

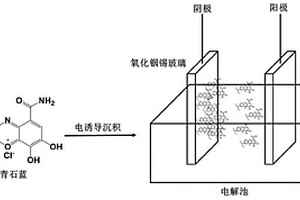

天青石蓝薄膜复合材料及其制备方法 1134

 0

本发明属于复合材料领域，具体涉及一种天青石蓝薄膜复合材料及其制备方法，包括以下步骤：将天青石蓝溶于混合溶剂中，得到制备薄膜的前驱体溶液；溶液注入电解池中，施加直流电压，将天青石蓝材料沉积到导电电极界面，获得一层均匀的纳米纤维状自组装薄膜；真空干燥后在该功能材料薄膜的表面镀上一层金属Al电极做顶电极，沉积的导电电极作为底电极，制备得到了天青石蓝薄膜复合材料。本发明利用材料本身的功能基团和外部的电场作用力，有效实现有机纳米纤维自组装薄膜的制备，有效提升材料本身的电学特性，诱导基于电信号响应的存储效应，在电存储器领域中具有可靠的应用前景。
