江苏南京有色金属复合材料技术理论与应用

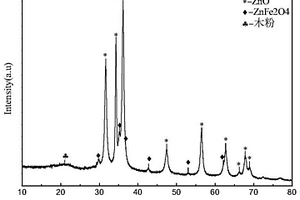

纳米氧化锌/铁酸锌/木粉三元复合材料及其制备方法和应用 700

 0

本发明公开了一种纳米氧化锌/铁酸锌/木粉三元复合材料及其制备方法和应用，属于纳米复合材料技术领域。该制备方法利用桑枝木粉制备ZnO基三元复合材料，采用低温NaOH/尿素溶液将桑枝木粉部分溶解，加入纳米铁酸锌和锌源，通过水热法原位复合制备纳米氧化锌/铁酸锌/桑枝木粉复合材料。本发明制备方法简单，溶剂NaOH/尿素价廉易得，桑枝木粉属于农林废弃物，实现废弃物资源化利用；制备的氧化锌/铁酸锌/木粉三元复合材料在紫外和可见光区都有吸收，且稳定，环保易回收。在作为光降解催化剂处理亚甲基蓝废水的处理方面，具有很好的实用性。

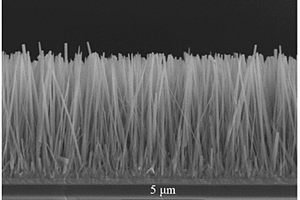

氧化锌/聚四氟乙烯纳米复合材料及其制备方法 873

 0

本发明公开了一种氧化锌/聚四氟乙烯纳米复合材料及其制备方法，该复合材料包括氧化锌纳米线阵列基体及覆盖于该基体上的聚四氟乙烯薄膜；制备时首先在FTO衬底上制备氧化锌纳米种子层，其次将长有氧化锌纳米种子层的衬底放入二水合醋酸锌和六次甲基四胺的混合水溶液中，采用微波加热制备氧化锌纳米线阵列，最后在氧化锌纳米线阵列的表面采用脉冲激光沉积聚四氟乙烯，制得复合材料。本发明的复合材料具有优异的超疏水表面，同时制备时采用两步法，即先采用微波加热法后结合脉冲激光结合，提高了成膜的致密性和膜基的结合力，有效增加了复合材料的使用寿命，且工艺简便、耗时低、效率高、安全无污染。

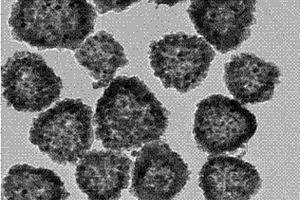

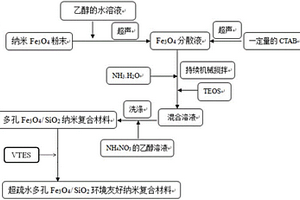

超疏水多孔Fe3O4/SiO2纳米复合材料、制备方法及其应用 737

 0

本发明公开了一种超疏水多孔Fe3O4/SiO2纳米复合材料、制备方法及其应用。该复合材料是具有核-壳结构的多孔材料，以Fe3O4为磁核，以SiO2为壳，其中，SiO2壳层均匀包覆在Fe3O4磁核表面，壳层为多孔结构，壳层厚度为50～85nm，复合材料表面修饰有乙烯基和乙氧基。该方法以Fe3O4为磁核，先将其超声分散于乙醇溶液，得到Fe3O4前驱体溶液，随后加入十六烷基三甲基溴化铵，超声搅拌均匀；然后加入NH3·H2O，水浴加热并持续搅拌，再加入正硅酸四乙酯进行反应；反应结束后通过硝酸铵乙醇溶液回流，最后利用乙烯基三乙氧基硅烷进行表面疏水改性，最终得到超疏水多孔Fe3O4/SiO2纳米复合材料。该复合材料疏松多孔，可有效吸油和锁油，并可回收重复利用，在油污染处理方面具有很大的应用前景。

氯掺杂的聚合物基复合材料在氯离子电池正极材料中的应用 861

 0

本发明涉及一种氯掺杂的聚合物基复合材料在氯离子电池正极材料中的应用。上述的氯掺杂的聚合物基复合材料中氯掺杂的聚合物的质量占聚合物基复合材料质量的50‑100％，碳材料的质量占聚合物基复合材料质量的0‑50％。本发明所提供的氯掺杂的聚合物基复合材料可解决氯离子电池金属氯化物正极材料的脱溶问题以及金属氯氧化物正极材料在充放电过程中的较大的体积变化问题，能够显著提高氯离子电池正极材料的循环稳定性，对发展高稳定氯离子电池具有重要推动作用。

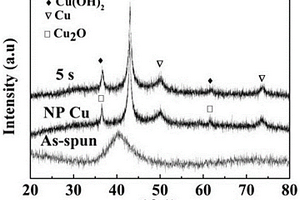

氢氧化铜纳米带/纳米多孔铜复合材料及其应用 1142

 0

本发明公开一种氢氧化铜纳米带/纳米多孔铜复合材料及其应用，该材料的由如下方法制得，在293K～313K温度下将纳米多孔铜条带NP Cu放入过硫酸铵(NH₄)₂S₂O₈和氢氧化钠(NaOH混合溶液中浸泡3s～120s，并用去离子水和无水乙醇反复清洗多次后晾干，得到氢氧化铜纳米带/纳米多孔铜复合材料。本发明的复合材料可以通过改变钛铜基非晶合金组分、去合金化时间和温度，碱性氧化法时间来控制氢氧化铜纳米带/纳米多孔铜复合材料的形貌，操作工艺简便可控，同时制备出的氢氧化铜纳米带/纳米多孔铜复合材料具有高比表面积、高孔隙率和高活性等优点，用于降解偶氮染料，处理效率明显提高。

复合材料无机械连接大尺寸低成本双层壁板结构飞艇吊舱 867

 0

复合材料无机械连接大尺寸低成本双层壁板结构飞艇吊舱，包括外型、前舱、后舱、乘客舱；外型前后舱相同并左右对称，上部为圆弧，下部为三维球，乘客舱左右对称，侧面上部为直线，中部为大圆弧，下部为小圆弧，底部为大圆弧与侧面大圆弧相同。所述前舱、后舱和乘客舱的立柱框、地板框和中部框的外壁板、框、梁、地板和舱门均是泡沫夹心复合材料结构，所述正常舱门、应急舱门、动力舱门及玻璃窗的内外壁板、框、梁采用相同泡沫夹心复合材料结构。本发明采用复合材料结构设计在多种因素进行设计，整体外型简单，可以实现全复合材料无机械连接，并且质量轻，成本低。

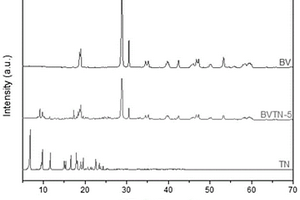

处理染料和/或重金属废水的方法及其专用复合材料 932

 0

本发明公开了一种处理染料和/或重金属废水的方法及其专用复合材料。该方法包括：1)采用一步水热法制备获得MIL‑125‑NH2(Ti)@BiVO4复合材料；2)在染料和/或重金属废水中添加MIL‑125‑NH2(Ti)@BiVO4复合材料，光照条件下去除废水中的染料和/或重金属。本发明采用一步水热法制备获得MIL‑125‑NH2(Ti)@BiVO4复合材料，工艺简单、反应温度低、无需调pH、产率高并且制备过程和应用过程不会对环境造成二次污染。该MIL‑125‑NH2(Ti)@BiVO4复合材料，在可见光下条件下具有优异的染料和Cr(VI)光催化降解能力，具有良好的可见光响应能力，同时具有优异的稳定性和可回收性，能有效去除染料和重金属。

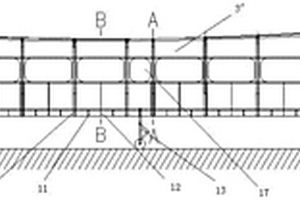

列车转向架用反扣结构复合材料板簧 1071

 0

本发明公开了一种列车转向架用反扣结构复合材料板簧，该板簧本体材料使用碳纤维增强复合材料(也可选择玻璃纤维等其他材料)，呈拱形单片式层状结构，板簧本体下表面中部设计成V型。构架两侧设置安装孔，橡胶限位器通过螺栓连接到构架，将板簧本体端部弯曲表面贴合上卡入橡胶限位器中的橡胶垫片的上表面。上下板簧本体采用反扣形式，并通过夹具固定来确保垂向力的传递和对横向位移的限制。本发明利用纤维复合材料密度小的特点，极大地降低了转向架一系悬挂的重量。同时，本发明利用复合材料板簧端部的水平方向位移释放空间变形，无须额外的端部连接装置，复合材料板簧的总体结构呈拱型，板簧总成的垂向刚度值恒定。

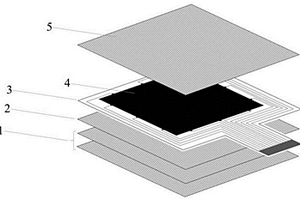

冲击自感应的复合材料飞机蒙皮结构及其制备方法 836

 0

本发明公开了一种冲击自感应的复合材料飞机蒙皮结构及其制备方法，其中复合材料飞机蒙皮结构，包括：碳纤维承载层，所述碳纤维承载层的一侧设置有碳纳米感应层，所述碳纤维承载层与所述碳纳米感应层之间设置有柔性电路层，所述柔性电路层与所述碳纳米感应层电性连接；所述碳纤维承载层与所述柔性电路层之间设置有玻璃纤维绝缘层；通过将碳纳米材料薄膜作为感应层，通过柔性电路层的连接，与复合材料结构共固化成一体，在满足承载的同时，具有对外物冲击感应的能力，可以解决碳纳米材料感应层与复合材料飞机蒙皮的集成问题，以及复合材料飞机蒙皮遭受外物冲击后，冲击损伤的感应和识别问题。

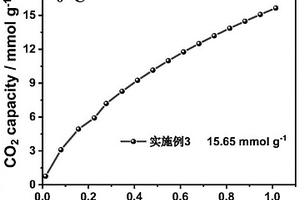

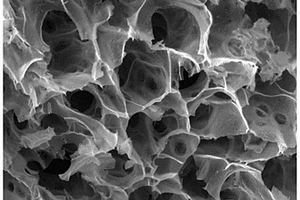

生物质基多孔碳复合材料及制备与在CO2吸附中的应用 709

 0

本发明涉及一种生物质基多孔碳复合材料及制备与在CO2吸附中的应用，生物质基多孔碳复合材料以制浆造纸黑液固形物为前驱体，通过电弧处理后得到，具有可物理吸附CO2的多孔碳结构、以及可化学吸附CO2的碱性物种，所述多孔碳结构以所述前驱体中的木质素为碳源，以前驱体中的氢氧化钠、钠盐及小分子碳水化合物降解物为模板剂和活化剂，受电弧热炭化并自活化后得到，所述碱性物种为前驱体中的氢氧化钠、钠盐受电弧热分解后得到。还涉及一种生物质基多孔碳复合材料在CO2吸附中的应用。本发明实现了制浆造纸黑液全利用，获得兼具CO2吸附物理位点和化学位点的高性能多孔碳复合材料，避免从黑液中分离、提取、纯化木质素的步骤及成本。

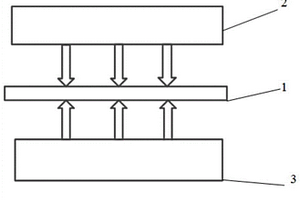

电路板复合材料及其制备方法和应用 857

 0

本发明涉及压电技术领域，具体涉及一种电路板复合材料及其制备方法和应用。该方法包括以下步骤：(1)将连接体放置在电路板与材料体之间，其中，所述连接体包含反应箔，以及在所述反应箔的上表面依次涂覆的第一粘合剂和第一可熔连接材料，在所述反应箔的下表面依次涂覆的第二粘合剂和第二可熔连接材料；(2)施加压力，使电路板、连接体和材料体接触；(3)激活所述反应箔进行自蔓延反应，以使所述连接体熔融并形成焊接层，得到电路板复合材料。采用该方法制得的电路板复合材料提高电路板与材料体之间的焊接强度，形成低空洞缺陷率且厚度均匀的焊接层，提高复合材料的导热性和导电性。

超细金属纳米颗粒修饰的中空结构硅碳复合材料的制备方法 1165

 0

本发明涉及一种超细金属纳米颗粒修饰的中空结构硅碳复合材料及其制备方法，包括以下步骤：先制备一种有机聚合物模板，再以该模板为核制备模板/二氧化硅核壳结构复合材料，然后通过高温裂解除去芯部的模板得到中空结构的二氧化硅纳米材料，接着加入镁粉进行还原反应得到中空结构硅纳米材料，最后在镍盐溶液和添加剂中获得超细金属颗粒修饰的中空结构硅碳复合材料。采用本方法制备硅碳复合材料用于锂离子电池负极材料可逆容量高，倍率性能好，循环寿命长。

纳米钛合金基自润滑复合材料及其制备方法 1110

 0

本发明公开了一种纳米钛合金基自润滑复合材料及其制备方法，所述的一种纳米钛合金基自润滑复合材料由上到下依次由纳米工作层与钛合金基体组成；所述纳米工作层材料的各成分质量百分含量为：聚酰胺1010粉末40～50％，纳米三氧化二铝20～30％，纳米二氧化硅20～30％，石墨10～20％；所述的钛合金材料为6‑4ti，钛合金基体经过纳米处理。本发明一种纳米钛合金基自润滑复合材料及其制备方法，解决了当前钛合金基复合材料结合强度低、摩擦系数高、磨损率高等缺点，该技术具有结合强度高、摩擦系数低、磨损率低、简化的生产工艺、低的成本等优点。

用于还原二氧化碳的光催化剂复合材料及制备方法和应用 1042

 0

本发明公开了一种用于还原二氧化碳的光催化剂复合材料及制备方法和应用，通过将特定的碳源材料与含钴化合物经过简单的聚合物热处理得到结构独特的复合材料，该复合材料在可见光照射下用于光催化CO2还原时，不需要加热系统，在室温下即可检测，工作温度低，操作条件温和；以在室温即20℃～30℃，可见光照射，该复合材料光催化CO2还原转化为CH4和CO的最大产率分别为10.03μmol/(h·g)和5.16μmol/(h·g)，具有高的稳定性，并且，本发明提供的制备方法操作简单，成本低廉，便于推广。

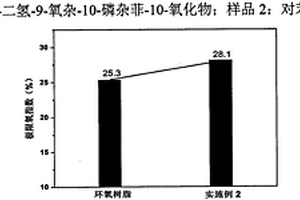

对苯二腈衍生物阻燃环氧树脂复合材料的制备方法 1105

 0

本发明公开了一种对苯二腈衍生物阻燃环氧树脂的制备方法。以对苯二腈衍生物为阻燃剂，环氧树脂为基体，固化剂为固化，通过物理搅拌制备阻燃环氧树脂复合材料。采用极限氧指数、垂直燃烧测试方法和傅里叶红外光谱分析方法对阻燃剂和阻燃环氧树脂复合材料进行测试和表征。本发明的优点在于：原料对苯二腈的分子量小，不会降低对苯二腈衍生物阻燃剂的含磷量，对苯二腈衍生物阻燃剂的含磷量约为10wt％。相较于纯环氧树脂，该制备方法所得的环氧树脂复合材料只有1wt％添加量即具有28.1％的极限氧指数，且该制备方法所制得的环氧树脂复合材料只需5wt％添加量即可达到UL94 V‑0级的垂直燃烧等级。

复合材料动态剪切试验方法 711

 0

本发明公开了一种复合材料动态剪切试验方法，属于材料技术领域，包括如下步骤：1)将复合材料按照各个材料主方向加工成凸字型试样；2)将试样安装在霍普金森压杆上进行动态加载，并根据实验过程中记录的入射应变信号、反射应变信号和透射应变信号计算出试样的抗剪强度与应变率。本发明无需另外加工夹具，采用现有的霍普金森压杆即可完成对复合材料各方向剪切力学性能的测量，节约试验成本，并且有效地避免了因机械连接对霍普金森压杆测量精度的影响；此外，复合材料凸字型试样具有对称形式且底部设置有连接区域，因此能保证在加载过程中试样发生剪切破坏。

钛酸钾晶须增强PEEK/PTFE复合材料及其制备方法 910

 0

本发明公开了一种钛酸钾晶须增强PEEK/PTFE复合材料，其特征在于：由49-71份PEEK，12-15份钛酸钾晶须，2-6份TLCP，15-30份PTFE组成。还公开了其制备方法。本发明在PEEK中添加钛酸钾晶须来提高复合材料的耐磨性。钛酸钾晶须还能增强PEEK的机械强度。采用硬脂酸改性过的钛酸钾晶须在复合材料中更好的分散，进一步提高复合材料的耐磨性。TLCP和PTFE的加入能改变体系的熔体粘度，提高钛酸钾晶须与PEEK之间的亲和度，使钛酸钾晶须分布更均匀，体系更易于加工，具有良好的自润滑性。

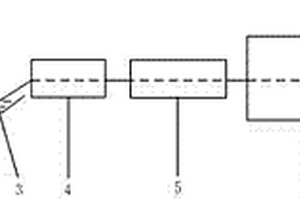

利用电子束固化技术制备复合材料Z-pin的设备及方法 963

 0

本发明公开了一种利用电子束固化技术制备复合材料Z-pin的设备及方法，设备包括依次连接的放料机构、导向机构、浸胶槽、固化装置、牵引装置以及卷收机构，所述固化装置包括含胶量调节模具、预成型模具以及电子束固化成型模具，所述含胶量调节模具上设有一条以上前后贯通的模腔，浸胶后的纤维材料穿过模腔后进入预成型，预成型模具的模腔与含胶量调节模具上的至少一条模腔口径一致，所述的电子束固化成型模具由内部电子加速器及外部的屏蔽罩组成。本发明通过电子束固化部分取代传统的电阻丝加热烘箱固化，可实现低温固化，可避免由于升温而导致的树脂流失，也可减小固化复合材料Z-pin时的残余应力，实现胶液的快速固化，显著提高生产效率，降低了能耗。

无卤阻燃复合材料及其制备方法 964

 0

本发明提供了一种无卤阻燃复合材料及其制备方法，该复合材料包括：PET、PC、碳酸钙、丁基橡胶、季戊四醇、聚乙二醇、氧化铝、甲基丙烯酸、二甲基乙醇胺和甲苯二异氰酸酯。其制备方法是将各组分加入到混合机中搅拌混合均匀，再将所得混合物在惰性气体保护的条件下升温搅拌，出料后导入双螺杆挤出机中进行挤出，得到无卤阻燃复合材料。本发明所得无卤阻燃复合材料机械性能好，阻燃性高，低烟、无毒、无腐蚀性，对环境友好。

氮掺杂碳层包裹的空心多孔氧化镍复合材料及其制备方法 861

 0

一种氮掺杂碳层包裹的空心多孔氧化镍复合材料，以离子液体为包覆剂，其碳化形成的氮掺杂碳层包覆在粒径约200～300nm的空心多孔结构的纳米氧化镍表面。所述的复合材料的制备方法是，将含有尿素、六水合氯化镍、醋酸钠分散在乙二醇中进行溶剂热反应,得到球形碳酸氢镍前驱体；将该前驱体分散在1-丁基-3-甲基咪唑四氟硼酸盐离子液体中进行溶剂热法处理，产物在氩气气氛下热处理，得到所述的复合材料。本发明的氮掺杂碳层包裹的空心多孔氧化镍复合材料具有独特的纳米空心多孔结构，粒径小，分散性好，且表现出优异的导电性和放电稳定性，适合用于锂离子二次电极负极材料；采用的溶剂热制备方法简单、经济，适合工业化大规模生产。?

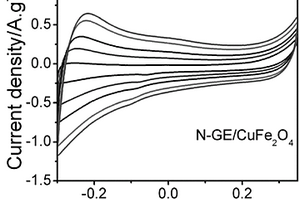

氮掺杂石墨烯/铁酸铜纳米复合材料及其制备 1023

 0

本发明公开了一种氮掺杂石墨烯/铁酸铜纳米复合材料及其制备。将氧化石墨置于混合溶剂中超声分散一段时间，将溶解好的硝酸铁和硝酸铜的混合溶液倒入分散均匀的氧化石墨烯溶液中，然后将尿素加入上述混合溶液中，搅拌溶解后，将所得到的混合溶液移入水热釜中进行溶剂热反应，反应结束后，产物经离心洗涤和干燥后，获得氮掺杂石墨烯/铁酸铜纳米复合材料。本发明在还原氧化石墨的同时得到氮掺杂石墨烯，且在其表面生长了铁酸铜纳米粒子，制备了氮掺杂石墨烯/铁酸铜纳米复合材料，所制备的纳米复合材料在储能元件和电催化方面有着较好的应用前景。

用于复合材料加工的压迫式铣磨刀具 1075

 0

本发明公开了一种用于复合材料加工的压迫式铣磨刀具，属于刀具设计与应用技术领域。本发明包括刀柄、刀具基体和设置在所述刀具基体的刀齿，刀齿由靠近刀齿下端的左/右旋的前螺旋切削刃和靠近刀柄端的右/左旋的后螺旋切削刃呈压迫式结构相互接合而成，前螺旋切削刃和后螺旋切削刃呈相反旋向设置。本发明可以有效地抑制复合材料分层、表面剥离和毛刺等缺陷的产生。采用刃形排布并钎焊于刀具基体上的金刚石超硬磨料替代传统螺旋切削刃，提高了刀具的耐磨性和刀具刃形结构的可设计性。在前后螺旋切削刃上设置旋向相反的排屑槽减小了切削力，增强了排屑和散热能力，进一步延长了刀具使用寿命。

镁合金浮石氧化铁钴复合材料及其制备方法 766

 0

本发明提供一种镁合金浮石氧化铁钴复合材料及其制备方法,该复合材料吸波性能高,并且具有优越的阻尼性能。其方法工艺简单,生产成本低,适于工业化生产。该复合材料以镁合金为基体,在基体上分布着浮石氧化铁钴复合物和白云石颗粒,浮石氧化铁钴复合物和白云石颗粒二者占复合材料体积百分比为40-45%;复合物颗粒的尺寸为0.5-1mm;该镁合金基体的化学成分的重量百分含量:Al为4%～8%,Th为0.01%～0.05%,Si为0.5%-1%,Bi为0.001%～0.005%,其余为Mg。

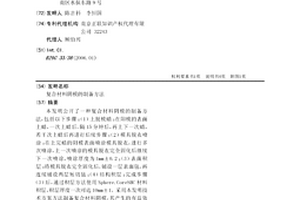

复合材料阴模的制备方法 1064

 0

本发明公开了一种复合材料阴模的制备方法，包括以下步骤：（1）上脱模蜡：在阳模的表面上蜡，一次上蜡后，隔15分钟后，再上下一次蜡，若干次上蜡后再进行后续步骤；（2）模具脱衣喷涂：在上完蜡的阳模表面喷涂模具脱衣，进行多次喷涂，上一次喷涂的模具脱衣完全固化后继续下一次喷涂，喷涂厚度为1mm±0.2；（3）表面积层：待模具脱衣完全固化后，铺设一层表面毡，再连续铺设两层短切毡；（4）结构积层：完成步骤（3）后，通过积层方法使用Sphere.CoreSBC材料积层，积层厚度一次可达10mm±1。采用本发明技术方案方法制备复合材料阴模，其产生的有益效果是制备工艺周期短、劳动强度低、成本低，制备出来的阴模质量高。

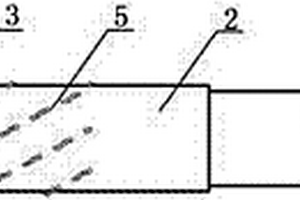

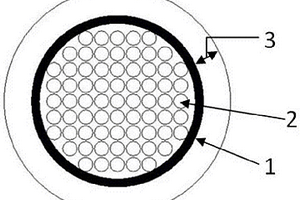

预应力增强的轻质高强可控降解医用复合材料及制备方法 848

 0

本发明为一种预应力增强的轻质高强可控降解医用复合材料及制备方法，采用经预应力处理过的镁合金丝材为增强相以提高复合材料强度和刚度，以可吸收高分子材料为基体，同时，通过调整由基体高分子材料形成的外壳保护层厚度还可以调控复合材料的早期降解速度。该复合材料采用热模压、挤压或拉拔等方法制成棒材或板材，并经后续机加工获得各种可降解的高强韧骨钉、骨板等骨修复、固定器械，与传统可吸收聚合物骨科器械相比具有更好的力学固定效果，也能克服可吸收镁合金骨科器械降解速度难以控制、降解释放氢气量大等难题。

环氧树脂粉煤灰复合材料板材及成型方法 716

 0

本发明涉及一种采用环氧树脂粉煤灰复合材料制成板材及成型方法。采用先浇注上层的耐磨层,下层布置碳纤维层,中间浇注环氧树脂粉煤灰层,然后初凝、成型。其环氧树脂粉煤灰材料由环氧树脂、固化剂、丙酮稀释剂、粉煤灰组成,其材料体积比为环氧树脂∶固化剂∶丙酮稀释剂∶粉煤灰=1∶0.25∶0.15∶1.5。通过在环氧树脂中加入粉煤灰而使其成本大大降低,按照特定体积比制成的板材包括桥面板能够承载极大的负荷,大大减轻了自身重量,使架桥速度加快,机动性增强,同时又耐腐蚀,适合于军用桥梁在各种恶劣环境下的要求,改变过去复合材料只能作为粘贴、补漏用料的局限,转而成为主要承重构件,且这种板材还可用于各种其它场合。

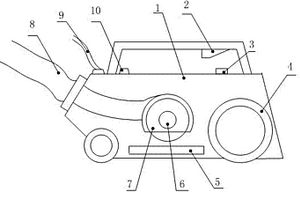

树脂基复合材料预浸料铺层压实和剪口的装置 866

 0

本发明提供了一种树脂基复合材料预浸料铺层压实和剪口的装置，属于复合材料成型加工技术领域。该装置包括装置的支撑和外壳机构以及设置在支撑和外壳机构内的压实机构、加热机构以及剪口机构，压实机构包括第一滚轮和第二滚轮，加热机构设置在第一滚轮和第二滚轮内，剪口机构包括下压垫板、圆盘锯的传动机构以及圆盘锯片，在支撑和外壳机构内还设置有一圆锯片吸尘机构，该圆锯片吸尘机构与一真空过滤器和管道机构连接。该发明可以解决单件小尺寸复合材料构件铺层时由于预浸料的软化程度不同导致的预浸料无法完全贴模以及曲率半径区域的铺层剪口问题。从而大大减少预浸料抽真空的时间，提高复合材料构件的生产效率，降低生产成本。

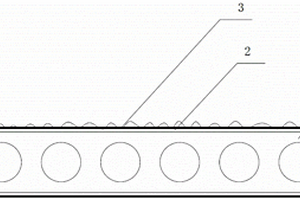

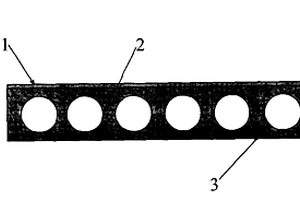

多层共挤塑木复合材料板材及其制备装置 972

 0

本实用新型公开了一种多层共挤塑木复合材料板材及其制备装置，属于材料技术领域。一种多层共挤塑木复合材料板材，包括塑木复合材料芯层，在塑木复合材料芯层上包覆两层及以上的共挤表层。本实用新型减少了加工工序，同时整个加工过程是物理过程，不会用到胶，产品更加环保和安全，不产生污染，产品性能好。

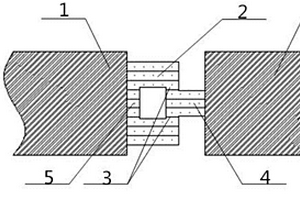

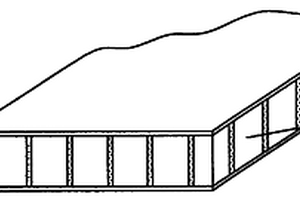

格构增强型复合材料夹层结构 948

 0

本实用新型涉及一种格构增强型复合材料夹层结构,它包括芯材(1),纤维面板(2),其特征在于沿芯材(1)厚度方向剖开,在剖开空隙位置中填充树脂后形成树脂腹板(3)或者在其中填充纤维布,纤维布与树脂形成复合材料腹板(4),在芯材(1)的上下表面铺设有纤维布层,其与树脂固化形成纤维面板(2)。本实用新型与目前的其他产品相比,其最大的特点是其树脂腹板或复合材料腹板可明显提高芯材的抗压和抗剪能力,增强面板与芯材之间的抗剥离能力,使复合材料夹层结构的整体受力性能得到明显的改善,普遍应用于负荷较大的结构件,如:舰船面板、集装箱底板、机场垫板、桥面板、建筑面板等。

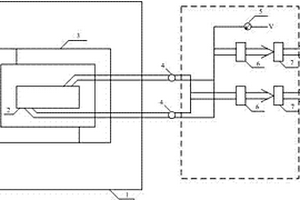

复合材料工程温度监测系统 858

 0

一种复合材料工程温度监测系统,包括温度传感器原件(2)、所述温度传感器原件(2)外部设置有L形可开启混凝土结构(3),所述温度传感器原件(2)通过导线(4)与信号放大器(6)连接,所述信号放大器(6)与数据采集卡(7)相连,所述数据采集卡(7)与计算机(8)相连,所述传感器原件(2)还连接有恒压源(5)。采用本实用新型提出的碳纤维/纳米碳黑水泥基复合材料温度监测系统,能够提高碳纤维水泥基复合材料温度传感器的温度检测灵敏度;通过置入内部填充一定厚度防水材料聚氨酯的可开启L形装置混凝土中,成型简便,并且能够消除外界应力、湿度和龄期等因素的变化对其温度—电阻特性的变化,可实现稳定、准备的温度测量;用过恒压源和信号放大器能够准确测量外界温度变化引起的碳纤维/纳米碳黑水泥基复合材料温度传感器电阻的变化,温度检测的灵敏度高。
