江苏苏州有色金属复合材料技术理论与应用

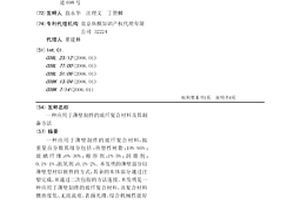

应用于薄壁制件的玻纤复合材料及其制备方法 1142

 0

一种应用于薄壁制件的玻纤复合材料，按重量百分数其组分包括：热塑性树脂：10%-95%；玻璃纤维：0%-30%；相容剂：1%-5%；润滑剂：0.1%-1%；抗氧剂：0.1%-2%。本发明的薄壁部分以薄壁型材以嵌件的方式，其余的本体部分通过注塑完成，并通过二次包胶的方法连接。本发明是一种应用于薄壁制件的玻纤复合材料，该复合材料翘曲度低、无波流痕、表面光滑、综合机械性能好的优点，并且制备该复合材料的方法简单，适应于制备不同要求的薄壁制件，大大的拓宽了薄壁制件的适用范围。

高导热纳米碳复合材料及其制备方法 1063

 0

本发明公开了一种高导热纳米碳复合材料及其制备方法。所述高导热纳米碳复合材料主要由多根碳纳米管的聚集体与附着在所述聚集体中的一根或多根碳纳米管表面的氧化石墨烯经两步热处理形成，其中第一步热处理是在还原性气氛中进行，热处理温度为200～500℃，第二步热处理是在保护性气氛中进行，热处理温度为1500～3000℃。与现有的碳纳米管/石墨烯复合材料相比，本发明提供的高导热纳米碳复合材料的热导率等性能有显著提升，同时还具有高柔韧性、高导电性和力学性能优良等特点，且其制备工艺简单可控，能耗低，易于规模化实施。

具有导热和电磁屏蔽功能的复合材料及其制备方法 1010

 0

一种具有导热和电磁屏蔽功能的复合材料，包括导热材料层、二维软磁复合材料层和屏蔽材料层，所述二维软磁复合材料层两侧分别设有导热材料层和屏蔽材料层。本发明所述的具有导热和电磁屏蔽功能的复合材料，所获得的复合膜材料不仅拥有优异的电磁屏蔽能力，同时可以降低电子器件表面温度，快速导出热量。该复合膜材料不仅可以应用到笔记本、GPS、ADSL和移动电话等3C产品中，也可以应用到一些对电磁屏蔽性能有更高要求的领域。根据在不同的终端电子产品的应用，复合膜材料的厚度规格可以做相应的调整。

负载纳米银的两性纤维素复合材料及其制备方法 1064

 0

本发明公开了一种负载纳米银的两性纤维素复合材料，按重量计，将70‑90份的两性纤维素和1‑10份的羊毛角蛋白、1‑10份的海藻酸钠、1‑10份的碳纳米管、1‑5份的致孔剂混合均匀后，经过液氮和冷冻干燥处理后得到两性纤维素基多孔复合材料，然后浸渍在硝酸银溶液中，置于紫外光照下进行还原，最终得到负载纳米银的两性纤维素复合材料。该复合材料具备绿色环保、可降解、机械性能好、组织结构规整、孔隙率高等诸多优点，在污水处理、光电器件、抗菌等领域有重要的应用价值。

柔性电路板用复合材料的制备方法 1087

 0

本发明提供了一种柔性电路板用复合材料的制备方法，包括：A)晶须状Ba₂Ti₉O₂₀粉体、硅胶与溶剂混合，烘干，得到混合物；B)将所述混合物压制成型、粉碎，得到复合颗粒；将所述复合颗粒球磨、干燥，得到粉体颗粒；C)将所述粉体颗粒压制成型、烧结，得到柔性电路板用复合材料。本发明通过将晶须状Ba₂Ti₉O₂₀粉体和硅胶复合制备柔性基板材料，将聚合物的易加工性能与陶瓷的优良介电性能、热性能结合起来，更能实现电路元器件的设计及加工要求。同时，采用晶须代替其他陶瓷粉体，更能有提供柔性基板材料等介电性能及抗弯曲强度和弹性模量，更有利于柔性元器件的加工及应用。

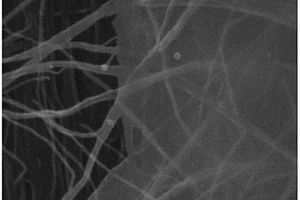

玻璃碳/碳纳米管薄膜复合材料及其制备方法与应用 795

 0

本发明公开了一种玻璃碳/碳纳米管薄膜复合材料及其制备方法与应用。所述玻璃碳/碳纳米管薄膜复合材料的制备方法包括：将碳纳米管薄膜置于化学气相沉积设备的反应腔室中；向所述反应腔室内通入气相碳源和还原气体，使气相碳源于900～1150℃热解生成玻璃碳，并同时沉积在所述碳纳米管薄膜表面和/或内部，获得玻璃碳/碳纳米管薄膜复合材料。本发明通过化学气相沉积，稳定、低流量的通入碳源，使得整个过程平稳进行，最后在碳纳米管薄膜表面沉积均匀、细密的玻璃碳，制得的玻璃碳/碳纳米管薄膜复合材料具有玻璃碳光泽、亲水性和很好的柔性、轻质特质，同时具有优异的导电支撑网络以及较低的析氢电位；并且制备工艺简单，可扩大批量生产。

缺陷基化合物锚定单原子复合材料及其制备方法与应用 834

 0

本发明公开了一种缺陷基化合物锚定单原子复合材料及其制备方法与应用。所述缺陷基化合物锚定单原子复合材料包括缺陷基化合物、负载于所述缺陷基化合物上的单原子以及硫掺杂的纳米碳；所述硫掺杂的纳米碳具有多级孔结构，所述缺陷基化合物分布于所述硫掺杂的纳米碳的多级孔结构中；负载所述单原子的缺陷基化合物中单原子的含量为0.1～20at％；所述缺陷基化合物包括金属氧化物、金属硫化物、金属氮化物中的任意一种或两种以上的组合。本发明采用简单的方法制得了负载金属单原子的缺陷基复合材料，该方法条件温和，容易实现产业化；且复合材料中金属单原子和缺陷结构可提供丰富的催化活性中心，在可充电锂金属基电池中有很好的应用前景。

纸塑复合材料的双面印刷工艺 1041

 0

本发明公开了一种纸塑复合材料的双面印刷工艺，所述纸塑复合材料的两面分别为纸层和塑料层，所述双面印刷工艺用于分别在所述纸层和所述塑料层上印刷图案，其包括：（1）排版；（2）凹印；（3）裁切；（4）胶印。本发明的双面印刷工艺，通过平面胶印版和凹印辊的配合能够很好的实现纸塑复合材料的双面不同材料的印刷，操作即为方便；同时通过将多个第一图版和多个第二图版整合成一个整体并一一对应的设置在平面胶印版和凹印辊上，使得印刷时只需依次进行凹印和胶印即可实现纸塑复合材料的双面图案的对应，保证了双面印刷的质量。

氧化锌‑碳纳米管复合材料的制备方法 790

 0

本发明公开了一种氧化锌‑碳纳米管复合材料的制备方法，包括：(1)将羧化的碳纳米管加入乙醇和去离子水的混合液中，超声分散2～3h，得到碳纳米管悬浮液；(2)向上述碳纳米管悬浮液中加入锌盐溶液，搅拌均匀，再加入碱溶液调节pH值为8～11，继续搅拌1～2h，得到碳纳米管‑氢氧化锌悬浊液；(3)将上述碳纳米管‑氢氧化锌悬浊液过滤，洗涤，干燥，置于110～150℃的马弗炉中煅烧2～4h，得到氧化锌‑碳纳米管复合材料。通过本发明中的方法制备得到的氧化锌‑碳纳米管复合材料，氧化锌均匀地分散在碳纳米管的管壁上，从而有效提高了该氧化锌‑碳纳米管复合材料的光催化活性。

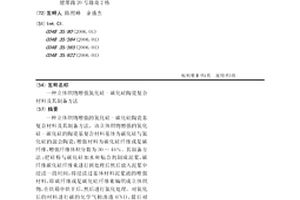

立体织物增强氮化硅-碳化硅陶瓷复合材料及其制备方法 890

 0

一种立体织物增强的氮化硅-碳化硅陶瓷基复合材料及其制备方法。该立体织物增强的氮化硅-碳化硅的陶瓷基复合材料基体为碳化硅与氮化硅的混合陶瓷，增强材料为碳化硅纤维或是碳纤维，增强纤维体积分数为30～45％。其制备方法：把硅粉与碳化硅加水和粘合剂制成泥浆，碳纤维碳化硅纤维束进行预处理后然后放入泥浆中浸渍一段时间，将浸渍过基体材料泥浆液的增强材料，即碳纤维或是碳化硅纤维束编织成立体织物，在烘箱中烘干后，然后进行氮化处理。对氮化后的材料进行碳的化学气相渗透(CVI)，最后对复合材料CVI碳化硅。该制备工艺获得的复合材料具有高温断裂应变大、不发生脆性断裂、强度高和抗热震性能优良等优点。

用于汽车方向盘的复合材料及其制备方法 769

 0

本发明具体涉及一种用于汽车方向盘的复合材料及其制备方法，属于复合材料技术领域。该用于汽车方向盘的复合材料包括按照质量份数计的如下原料：聚丙烯42-58份、热塑性弹性体6-15份、云母10-24份、碳纤维12-25份、石墨5-16份、碳化硅5-16份、氢氧化镁5-12份、氢氧化铝5-12份、粘合剂2-6份、纳米氧化锌2-6份、滑石粉1-5份。该复合材料质量轻、耐磨损、防刮伤性能好，能有效替代金属材料制作汽车方向盘，加速实现汽车轻量化与节能环保的目的。

耐腐蚀复合材料及其制备方法 1051

 0

本发明公开了一种耐腐蚀复合材料及其制备方法，该复合材料含有以下质量百分含量的组分：氧化铁红2~10%、钴粉2~5%、氧化铪10~15%、氧化镧4~9%、钛白粉1~8%、钼粉1~8%、硼化钛10~20%、氧化银10~15%、碳酸钙1~7%、其余为铜粉。制备方法：将氧化铁红、钴粉、氧化铪、氧化镧、钛白粉、钼粉、硼化钛、氧化银、碳酸钙、铜粉混匀后烘干，烘干温度为165～175℃，烘干时间1～2h；过GB6003规定的200目筛；在700～900MPa的压力下压制成型；烧结，烧结温度为600～700℃，烧结压力为3~4MPa，保温时间为30～40min；降温冷却至15～20℃。本发明碳酸钙的加入可以显著提高复合材料中非晶相的质量分数，使得复合材料的耐腐蚀能力得到提高。

电容器元件复合材料及其制备方法 826

 0

本发明提供了一种电容器元件复合材料及其制备方法。其制备方法如下：（1）将氧化石墨烯、木糖醇、木质素、蔗糖和蒸馏水混合搅拌；（2）装入水热反应釜中保温；（3）冷却至室温，过滤，以蒸馏水洗涤至中性；（4）放入烘箱中干燥得产物A；（5）将产物A、氢氧化钾、氢氧化钠和剩余蒸馏水混合搅拌；（6）将茶皂素、山梨酸、丁基羟基茴香醚、2,6-二叔丁基对甲酚、硬脂酸正丁酯和异丙醇混合搅拌；（7）将上述混合物混合，置于管式炉中烧结；（8）冷却至室温，先后用浓盐酸和蒸馏水洗涤至中性；（9）放入烘箱中干燥即得。本发明的电容器元件复合材料具有非常高的比电容值和能量密度，放电效率高，同时具有优异的循环使用稳定性。

耐老化医用旋塞用复合材料及其制备方法 1051

 0

本发明涉及一种耐老化医用旋塞用复合材料及其制备方法，属于医用材料领域。该耐老化医用旋塞用复合材料包括按照重量份数计的如下组分：PET树脂12-19份、氟硅橡胶5-14份、聚丙烯2-8份、纳米氧化锌10-18份、乙丙橡胶6-12份、亚油酸2-3份、蓖麻油酸钡1-3份、硬脂酸钙3-8份。本发明医用旋塞用复合材料具有优异的耐老化性能和良好的力学性能；本发明医用旋塞用复合材料具有优异的抗菌性；本发明制备方法简单易行，适于大范围推广应用。

非粘性高摩擦系数复合材料及其应用 1123

 0

本发明涉及一种非粘性高摩擦系数复合材料及其应用，（a）它为非粘性高摩擦系数高分子材料和无纺布复合材料；（b）所述非粘性高摩擦系数高分子材料包含等规聚丙烯高分子或/和等规聚丙烯衍生物；（c）所述等规聚丙烯高分子或/和其衍生物的流速参量为5~15。该复合材料可解决传统上胶医用鞋套耐磨性差、防滑性差、容易掉胶、胶粘接异物、工序复杂、成本高等缺点，传统上胶医用鞋套因夏季运输途中不耐高温互相粘结，本发明的防滑部还具有耐高温不发粘的特性。本发明所公开的非粘性高摩擦系数高分子复合材料可用于家用、农业用、工业用及医用等领域；还可用于手术铺巾、手术台布、美容铺巾等。

耐溶剂性ABS复合材料及其制备方法 812

 0

本发明提供了一种耐溶剂性ABS复合材料及其制备方法。由以下成分制备而成：ABS树脂、聚酰亚胺、四丙氟橡胶、聚氯乙烯、过氧化二异丙苯、二亚乙基三胺、硅烷偶联剂、脂肪酰胺、聚四氟乙烯、二丁基羟基甲苯、硫代二丙酸双十八醇酯、亚磷酸酯。其制备方法为先将所有组分混合，在高速分散机中以转速13000-15000rpm下分散4-6分钟后将混合物加入双螺杆挤出机中进行熔融挤出，最后将挤出产品冷却至室温，切粒即得。本发明的耐溶剂性ABS复合材料，具有非常好的耐溶剂性和抗压性，弥补了市面上大多数ABS材料都不耐溶剂性的劣势；另外其制备工艺也较为简单，非常适合工业化生产。

用于输液袋的复合材料及其制备方法 723

 0

本发明涉及一种用于输液袋的复合材料及其制备方法，属于复合材料技术领域。该用于输液袋的复合材料包括按照质量份数计的如下原料：低密度聚乙烯18?30份、聚丙烯10?25份、木薯粉1?5份、硅胶0.1?2份、纳米氧化锌0.5?2份、马来酸二正辛基锡0.1?0.3份、光稳定剂0.1?0.4份、蓖麻油0.4?1份、甲壳素0.2?1份。本发明的用于输液袋的复合材料耐溶剂，耐穿刺，耐高温，气密性好，且印刷性良好；本发明制备方法简便，适用于大范围推广应用。

微发泡聚丙烯-聚苯乙烯共混复合材料及应用 1034

 0

本发明公开了一种微发泡聚丙烯‑聚苯乙烯共混复合材料及应用。包括如下重量份数的组分：微发泡聚丙烯40‑80份，聚苯乙烯10‑30份，VOC抑制剂2‑6份，滑石粉1‑5份，PP‑g‑PS接枝共聚物4‑6份，抗氧剂2‑5份，纳米二氧化硅1‑2份，其中所述VOC抑制剂包括凹凸棒土、海泡石和硅藻土。本发明的聚丙烯复合材料中VOC抑制剂能够吸附降解有机挥发气体，解决了在使用聚丙烯复合材料时可能对人体产生的健康问题；添加PP‑g‑PS接枝共聚物有效改善聚丙烯和聚苯乙烯之间的相容性问题，所制备的复合材料韧性好，耐发白，加工性能好；使用微发泡聚丙烯，可满足汽车“轻量化、节能环保”的要求。

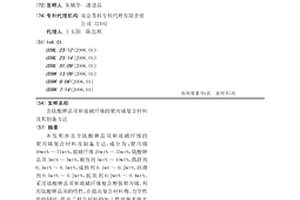

含钛酸钾晶须和玻璃纤维的聚丙烯复合材料及其制备方法 798

 0

本发明涉及含钛酸钾晶须和玻璃纤维的聚丙烯复合材料及制备方法，成分为：聚丙烯49wt%～71wt%，玻璃纤维20wt%～35wt%，钛酸钾晶须3wt%～5wt%，相容剂5wt%～10wt%，偶联剂0.3wt%～0.5wt%，成核剂0.1wt～0.2wt%，润滑剂0.1wt%～0.2wt%，抗氧剂0.2wt%～0.4wt%。采用钛酸钾晶须和玻璃纤维复合增强聚丙烯，利用钛酸钾晶须的特性，在提高复合材料物、力学性能的同时，提高了复合材料的加工性能和表面光洁度。此外，通过添加相容剂和成核剂提高了基体与填料间的结合力及高温尺寸稳定性。通过以上手段，制备的聚丙烯复合材料具有力学性能高、加工性能好，尺寸稳定性好、表面光洁度高等优点，具有很好的市场应用前景。

丝素蛋白/磷酸钙骨水泥复合材料及其制备方法 704

 0

本发明公开了一种丝素蛋白/磷酸钙骨水泥复合材料及其制备方法。在磷酸钙骨水泥的主要成分磷酸四钙的制备中,采用液相反应法合成的磷酸四钙前体经煅烧后,通过分段冷却的方式制得磷酸四钙,并将非水溶性的丝素蛋白粉加入到磷酸钙骨水泥中,制得复合粉体,再按一定的液固比将复合粉体调和成糊状物,转化为与骨有相似结构的丝素蛋白/磷酸钙骨水泥复合材料。它具有良好的力学性能和生物相容性,通过注射器直接注入手术部位,可准确塑型固化作为骨修复的充填材料使用;或者在体外环境中自固化后再植入体内,作为骨修复的植入材料使用。采用本发明技术方案,大大地改善了磷酸钙骨水泥的制备工作条件,降低了制备成本,并拓展了丝素蛋白的医用途径。

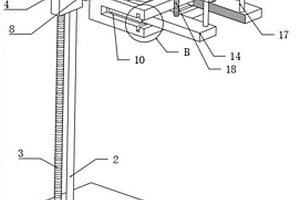

航空复合材料成型模具固定设备 854

 0

本实用新型公开了一种航空复合材料成型模具固定设备，包括底板，所述底板上端面左部前侧转动连接有第一螺纹杆，所述第一螺纹杆外部螺纹连接有连接板，所述连接板右端面中部固定连接有电机，所述电机输出端固定连接有转动块，所述转动块右端面中部固定连接有电动推杆主体，所述电动推杆主体右端面固定连接有矩形块，所述第三滑块右端面固定连接有第一夹持块，所述第一夹持块上端面左侧中部转动连接有第二螺纹杆。本实用新型涉及航空复合材料成型模具固定领域，该航空复合材料成型模具固定设备解决了现有的航空复合材料成型模具固定设备成本高、不便夹持固定、不便调节固定角度、不便对不同高度大小的模具进行夹持的问题。

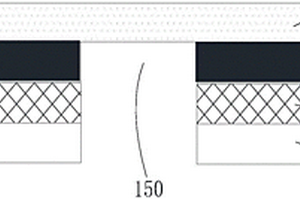

散热抗弯折复合材料 947

 0

本实用新型涉及一种散热抗弯折复合材料，包括：不锈钢层、石墨层和铜层，所述不锈钢层的一个表面的两端的分别设置有所述石墨层，两个石墨层之间为间隔区，所述间隔区用于不锈钢层折叠需求，该区域由不锈钢层单独支撑，每个石墨层的外表面都设置有所述铜层。上述复合材料中，不锈钢层作为基体，具有抗弯折的性能，石墨层和铜层的设置方式可使复合材料具有优异的散热性能。所以，本实用新型的这种复合材料在具有抗弯折性能的同时，具有优异的散热性能。经测试，本实用新型的复合材的导热系数超过2000W/(m·K)。

硫化镉/氧化锌复合材料及其制备方法与在压电-光催化去除有机污染物中的应用 717

 0

本发明公开了硫化镉/氧化锌复合材料及其制备方法与在压电‑光催化去除有机污染物中的应用。将二水乙酸锌、聚丙烯腈（PAN）、N,N‑二甲基甲酰胺（DMF）混合后静电纺丝得到纳米纤维前驱体，再煅烧得到氧化锌纳米纤维；将氧化锌纳米纤维、四水硝酸镉、硫代乙酰胺在水中混合，再沉积得到硫化镉/氧化锌复合材料；将硫化镉/氧化锌复合材料加入含有机污染物的水中，光照与超声作用下，去除有机污染物。本发明复合材料对水中双酚A的降解速率有非常明显的提高，在20分钟就可以降解100%的双酚A。

新型低水化热的水泥基复合材料及其制备方法 906

 0

本发明公开了一种新型低水化热的水泥基复合材料及其制备方法，水泥基复合材料按重量份计，包括硅酸盐水泥160‑200份、水60‑100份、硅质细砂450‑600份、生物质组合酸0.25‑0.6份、硅质矿物外加剂20‑40份、聚羧酸减水剂1‑2份、硅铝质矿物掺合料16‑30份、有机缓凝剂0.08‑0.4份。其中，所述生物质组合酸由塔拉单宁、五倍子单宁复合而成。本发明的水泥基复合材料能有效解决大体积混凝土水化反应放热严重造成的温度裂缝的问题，且其制备方法操作简单，能提高水泥基复合材料的强度和长期稳定性。

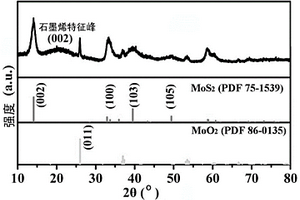

石墨烯改性的异质复合材料及其制备方法和应用 1119

 0

本发明公开了石墨烯改性MoS₂/MoO₂的异质复合材料，所述异质复合材料为石墨烯作为柔性载体承载MoS₂和MoO₂颗粒并形成的包裹结构。本发明还公开了石墨烯改性MoS₂/MoO₂的异质复合材料的制备方法和应用。石墨烯作为柔性载体承载MoS₂和MoO₂颗粒并形成包裹结构，有效限制MoS₂和MoO₂颗粒的流失。本发明合成方法简单易行、可量产，制得的石墨烯改性MoS₂/MoO₂的异质复合材料作为锂离子电池负极材料具有良好的充放电循环性能、倍率性能和稳定性。

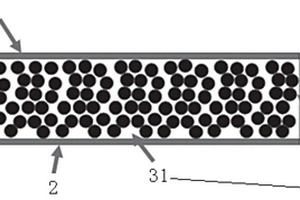

三明治结构复合材料及其制备方法 831

 0

本发明公开了一种三明治结构复合材料的制备方法，包括如下步骤：提供预制模；将氧化铝空心球以及两个碳纤维编织布放入预制模中的指定位置，并预热；将熔化的铝基熔液倒入预热后的预制模中，加压保温以使铝基熔液充满两个所述碳纤维编织布之间的空间；待冷却后脱模。上述制备方法，同时采用加压渗透和高温渗透，使得铝基熔液在进入预制模后，可以保持良好的流动性，可以使铝基熔液更充分的与氧化铝空心球贴合，同时可以更好的使铝基熔液进入两个碳纤维编织布中去，从而使夹心层与第一面层以及第二面层形成良好地的结合力。同时确保成型后的复合材料中没有或有较少的气孔存在，使复合材料的性能更优。本发明还提供了三明治结构复合材料。

汽车用软触感聚丙烯复合材料 1155

 0

本发明公开了汽车用软触感聚丙烯复合材料。包括以下重量份数的原料：聚丙烯100‑120份、K树脂10‑15份、硅橡胶10‑15份、芳纶短切纤维分散液10‑15份、有机硅氧烷3‑8份和相容剂2‑4份。本发明的聚丙烯复合材料采用聚丙烯为主料，添加了K树脂和硅橡胶，改善了聚丙烯的硬度，同时，添加了芳纶短切纤维分散液保证了复合材料的强度，配合有机硅氧烷和相容剂共同赋予了复合材料的机械性能。

用于3D打印的阻燃增强PLA复合材料 984

 0

本发明涉及高分子材料领域，具体涉及一种用于3D打印的阻燃增强PLA复合材料，由以下原料按重量份制备而成：PLA 100份、成核剂2～10份、纳米增强剂5～10份、增韧剂1‑5份、抗氧剂0.5～1份、偶联剂0.3～0.8份、润滑剂0.5～1.5份、含氮磷的DOPO衍生物阻燃剂5～10份。本发明的一种用于3D打印的阻燃增强PLA复合材料，在PLA复合材料体系中添加了含氮磷的DOPO衍生物阻燃剂和纳米增强剂，一方面选用的增强剂赋予PLA复合材料较高的强度，使得打印出来的制品不易变形、韧性好、精度高；另一方面，当阻燃剂含量达到5‑10％时，固化物可以达到UL94，V‑0级。

纳米阻燃复合材料及其制备方法 750

 0

本发明公开了一种纳米阻燃复合材料，包括以下重量份的原料：聚丙烯树脂30～50份、环氧树脂15～25份、聚对苯二甲酸乙二酯20～30份、纳米材料5～15份、纳米碳纤维8～15份、乙酸乙酯6～10份、沸石2～6份、阻燃剂0.8～1.5份、稳定剂1～3份、润滑剂1～3份、固化剂1.2～3.6份。本发明提出的一种纳米阻燃复合材料，其具有显著的阻燃性能、抗菌性和抗老化性，其力学性能好，耐低温冲击性好，所用阻燃剂均为环保阻燃剂，用量少，不会降低复合材料的性能，其阻燃效果好，安全环保，燃烧时不会对环境造成污染，本发明所得复合材料性能稳定，制备方法简单、制备条件温和，可得广泛应用。

改性竹纤维聚丙烯复合材料的制备方法 1155

 0

本发明公开了一种改性竹纤维聚丙烯复合材料的制备方法，首先用碱性溶液或硅烷偶联剂对竹纤维进行预处理，将处理后的竹纤维与聚丙烯在40～50℃下干燥20～30h，启动密炼机170～180℃加料，转子转速40～60r/min，密炼10～20min，密炼结束后将样品粉碎，注射机中成型，注射温度为200～220℃；本发明的改性竹纤维聚丙烯复合材料的制备方法，以碱性溶液或硅烷偶联剂溶液预处理竹纤维，提高了其与聚丙烯复合时的界面相容性，制备出的复合材料极性基团的竹纤维与非极性的聚丙烯界面相容性良好，使得竹纤维聚丙烯复合材料得到更广泛的应用。
