江苏苏州有色金属复合材料技术理论与应用

阻燃聚酰胺复合材料及其制备方法和应用 1140

 0

本发明公开了一种阻燃聚酰胺复合材料及其制备方法和应用。这种阻燃聚酰胺复合材料包括以下组分：聚酰胺树脂、有机次磷酸盐、微孔型亚磷酸铝、防腐蚀剂、硅酮母料和纤维；其中，微孔型亚磷酸铝占阻燃聚酰胺复合材料质量的2％～4％；防腐蚀剂包括酯化多元醇，以及硼酸锌、锡酸锌中的至少一种。本发明提供了一种基于微孔型亚磷酸铝协效阻燃增强聚酰胺复合材料，其稳定性、机械性能和电性能良好，且在加工过程中具有非常突出的耐物理磨蚀以及耐化学腐蚀性，应用前景十分广阔。

3D打印用聚丙烯复合材料及其制备方法 914

 0

本发明提出一种3D打印用聚丙烯复合材料及其制备方法，该复合材料的制备方法为将3-氨丙基三乙氧基硅烷与丙烯酸-2,3-环氧丙酯混合，加入硫代二丙酸二月桂酯，室温搅拌，再依次加入淀粉、过氧化甲乙酮，室温搅拌，然后加入聚丙烯颗粒，加热搅拌，冷却，得3D打印用聚丙烯复合材料。其中聚丙烯的含量为40~50%，3-氨丙基三乙氧基硅烷含量为5~20%，丙烯酸-2,3-环氧丙酯含量为5~20%，硫代二丙酸二月桂酯含量为10~30%，淀粉含量为1~3%，过氧化甲乙酮含量为2~5%。本发明制备的聚丙烯复合材料可在30~50℃的温度范围内进行3D打印，不会堵塞3D打印机喷头制备工艺简单，生产成本低，便于推广和应用。

热塑性淀粉基地膜复合材料及其制备方法 859

 0

本发明公开了一种热塑性淀粉基地膜复合材料，其包括以下重量份的原料：热塑性淀粉30~50份、无水硫酸钙20~40份、线性低密度聚乙烯15~30份、低压高密度聚乙烯3~8份、乙二醇0.5~2份、马来酸酐接枝聚乙烯2~5份、其他助剂0.5~2份，所述原料总重量份为100份，本发明同时公开了一种热塑性淀粉基地膜复合材料的制备方法。本发明提供的一种热塑性淀粉基地膜复合材料可生产优质地膜，而且复合材料使用的石油基塑料比例低，有效减少石油基塑料的使用及土壤中塑化剂的含量，降解彻底，节能环保，而且制备工艺简单。

阻燃性流动性和耐温性可控的玻纤增强聚碳酸酯复合材料及其产品 1122

 0

本发明属于高分子材料技术领域，具体涉及一种阻燃性流动性和耐温性可控的玻纤增强聚碳酸酯复合材料及其产品。所述复合材料，按重量份数表示包括：聚碳酸酯树脂100份；玻璃纤维20-150份；阻燃剂2-30份；润滑剂2-10份。本发明的阻燃性流动性和耐温性可控的玻纤增强聚碳酸酯复合材料及其产品，通过在聚碳酸酯树脂中添加一定量的玻璃纤维、阻燃剂及润滑剂，不仅能够得到具有高阻燃等级的复合材料及产品，阻燃等级可达到0.5mmV-0等级，而且还具有优异的流动性和耐温性。

玻璃纤维复合材料的制备方法 1166

 0

本发明公开了一种玻璃纤维复合材料的制备方法，包括如下步骤：1）将1～2质量份聚丙烯酸钠、2质量份乙烯-醋酸乙烯共聚物、3质量份二氧化硅、18质量份玻璃纤维矿物粉、3质量份四[β-(3,5-二叔丁基4-羟基苯基)丙酸]季戊四醇酯、2.4质量份γ-(甲基丙烯酰氧)丙基三甲氧基硅烷、3质量份AES树脂、1.6质量份硬脂酸混合均匀，熔融拉丝，制得玻璃纤维；2）将13质量份PA树脂、9质量份ABS树脂混合均匀，纺丝形成聚合物纤维；3）将玻璃纤维和聚合物纤维编织成在一起，即得玻璃纤维复合材料。本发明玻璃纤维复合材料的制备方法，其制备出的玻璃纤维复合材料耐酸碱性、刚性好、抗氧化、抗老化。

纳米钨铜复合材料及其制备方法 743

 0

一种纳米钨铜复合材料及其制备方法，涉及材料技术领域，复合材料包括基体材料和表面涂层，基体材料为钨铜合金，其中在钨粉表面包覆有一层纳米铜粒子层，纳米铜粒子层的厚度为50-200nm；表面涂层为树脂涂层，其包括以下质量含量的各个组分：环氧树脂30-50份、纳米氧化钛4-9份；纳米氧化锌3-8份；固化剂3-9份。纳米钨铜复合材料的制备方法，包括化学气相沉积法和涂覆表面涂层材料。本发明提供的纳米钨铜复合材料，制备的钨铜合金较为纯净，合金基体材料的致密度较高；化学稳定性较高，具有较好的耐久性和耐受性，能够长期使用；材料的力学和电学性能得到提升，达到优良水平，适合作为电极材料或其他电子材料。

阻燃复合材料及其制备方法 713

 0

一种阻燃复合材料及其制备方法，涉及材料技术领域，复合材料包括以下质量份数的各个组分：改性有机硅树脂30-50份、碳化硅陶瓷粉10-20份、煅烧高岭土5-10份、二丁基二硫代氨基甲酸钼5-15份、阻燃剂5-10份、硅烷偶联剂3-8份、固化剂3-6份和水12-28份。本发明提供的阻燃复合材料，是树脂-陶瓷复合阻燃材料，该阻燃复合材料不仅阻燃效果十分优良，而且材料的性质稳定，具有较好的力学性能，且耐高温耐腐蚀抗氧化性能优良，能够有效保证材料的阻燃性。

三维石墨烯基纳米金属复合材料、其制备方法及应用 814

 0

本发明公开了一种石墨烯基纳米金属复合材料、其制备方法及应用。该复合材料包括具有三维多孔泡沫结构的石墨烯基体以及均匀负载于所述石墨烯基体上的纳米金属颗粒；其制备方法包括：在空气气氛中对石墨烯进行等离子体处理，再加入可溶性亚铁盐溶液并混合均匀，而后加入还原剂，在设定条件下充分反应后，获得三维石墨烯基纳米铁复合材料。本发明以三维石墨烯泡沫材料为载体，通过化学液相还原法制备了均匀包覆在石墨烯表面的纳米金属颗粒，提高了纳米颗粒的分散性，避免其发生团聚，同时所获复合材料整体呈三维多孔结构，具有稳定性更好，降解活性更高，对污染分子的吸附更快，回收更容易等优点，在化学催化、污水处理等领域有着广泛的应用前景。

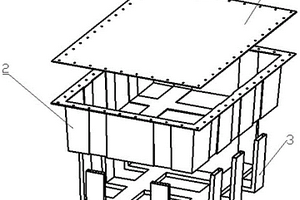

复合材料电池箱结构 1136

 0

本实用新型一种复合材料电池箱结构，上盖板可拆卸式盖于下箱体上，下箱体内侧壁设置加强筋，电池包加强筋套于下箱体底部外侧，电池包加强筋为中空结构，电池包加强筋由若干个呈U型的中空加强筋交错连通而成，中空加强筋上开设至少两个冷却液体进出口，复合材料电池箱结构内预埋光纤与普通增强纤维的混编结构。本实用新型提供的复合材料电池箱结构，采用碳纤维增强树脂基复合材料制成，模压成型，减少连接零部件，可实现模块化装配，减少电池包重量，缩减制造材料，降低成本，预埋的光纤可全面感知电池包的温度变化，通过中空加强筋上的冷却液体进出口提供冷却水，可方便调节整个电池包的温度，同时具有结构承载能力，整体结构简单，实用性强。

磁性活性炭复合材料及其制备方法和应用 1108

 0

本发明属于环境功能材料技术领域，尤其涉及一种磁性活性炭复合材料及其制备方法和应用。本发明使用巯基改性磁性活性炭，制备得到的巯基改性的磁性活性炭复合材料的吸附容量高，对二价汞的吸附容量可达298.8mg/g，对常见的重金属离子(二价汞离子和三价铬离子)以及有机污染物(亚甲基蓝和苯酚)等均表现出良好的去除效果；本发明制备的磁性活性炭复合材料具有较强的抗干扰能力和较强的选择性吸附，尤其对重金属离子表现出较强的亲和力，对工业废水中重金属离子及有机污染物的去除具有较好的应用前景；本发明制备的磁性活性炭复合材料具有良好的回收和再生能力，使用成本较低。

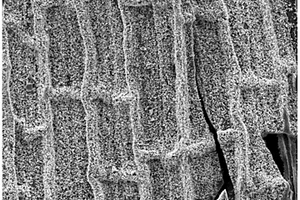

可见光催化复合材料及其制备方法与应用 901

 0

本发明提供了一种可见光催化复合材料及其制备方法与应用，属于光催化材料技术领域。本发明在保护气氛下经碳化处理将竹叶叶片中的有机物大分子链转化为碳骨架，得到生物结构碳；生物结构碳与硫源和镉源在螯合剂乙二胺四乙酸存在的情况下，经水热反应在生物结构碳上形成硫化镉。本发明的可见光催化复合材料中生物结构碳与硫化镉紧密结合，碳材料良好的导电性，能够将硫化镉中的光生电子与空穴对有效分离，避免了再次复合造成的能量损失，并降低硫化镉的光腐蚀几率，提升可见光催化复合材料的光催化寿命和可循环性。实施例数据表明：在复合材料浓度为1g/L的100mL水的反应体系中，可见光照射360min，产氢量为46μmol/h·g。

耐候阻燃增强聚丙烯复合材料及其制备方法和应用 682

 0

本发明公开了一种耐候阻燃增强聚丙烯复合材料及其制备方法与应用，该耐候阻燃增强聚丙烯复合材料包括以下组分：聚丙烯树脂，玻璃纤维，无卤阻燃剂，成炭剂，相容剂，表面酰氯化炭黑，抗氧剂，光稳定剂，吸酸剂，润滑剂，抗滴落剂。通过向玻纤增强聚丙烯材料体系中加入经表面改性得到的表面酰氯化炭黑，有效提高了复合材料的耐候性能，制备得到的聚丙烯复合材料同时具有优异的耐候性能和阻燃性能，在经过长时间光照后表面无明显发白现象，仍保持良好的表面外观；同时还具有优异的机械性能，可以广泛应用于制备充电桩零部件。

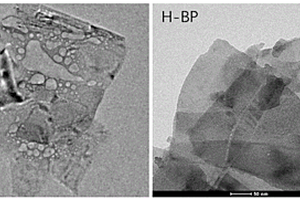

黑磷/氯化血红素复合材料，其制备方法以及电化学生物传感器 1063

 0

本发明公开了一种黑磷/氯化血红素复合材料及其制备方法，所述制备方法包括以下步骤：在惰性气体气氛保护下，将黒磷纳米片分散液与氯化血红素分散液混合，搅拌，接着离心分离，得到所述黒磷/氯化血红素复合材料。本发明还公开了包括所述黑磷/氯化血红素复合材料的电化学生物传感器。本发明的黑磷/氯化血红素复合材料，提高了黑磷的稳定性，能够在水系溶液中应用。

高导电率的聚碳酸酯复合材料及其制备方法 831

 0

本发明提供一种高导电率的聚碳酸酯复合材料及其制备方法，其中，所述聚碳酸酯复合材料按重量份计包括如下组分：PC树脂40‑60份、导电母粒10‑30份、补强填料10‑30份、增韧剂2‑6份、第一抗氧化剂0.08‑1.5份以及第一润滑剂0.05‑3.0份，其中，所述导电母粒按重量份计包括如下组分：热塑性树脂40‑70份、导电填料30‑50份、第二抗氧剂0.1‑0.6以及第二润滑剂0.5‑2份。本发明聚碳酸酯复合材料具有极佳的导电性能，体积电阻率可达到102Ω･m。同时，导电填料物质添加比例较低，导电填料的添加量为10%左右时，体积电阻率即可达到104Ω･m以下，而复合材料却可以保持较好的机械性能。此外，还具有较高的流动性和低翘曲性，适用于注塑大尺寸制件。

铝基复合材料板材与不锈钢板材外加磁场电子束焊接的方法 1105

 0

一种异种金属焊接技术领域的铝基复合材料板材与不锈钢板材外加磁场电子束焊接的方法，将铝基复合材料板材、紫铜片和不锈钢板材从下至上依次叠加并加压装配形成装配件，对装配件采用电子束焊接，焊接后进行保温冷却热处理，完成铝基复合材料板材和不锈钢板材的焊接。本发明采用紫铜片作为添加层，通过铜元素与铝基复合材料板材中的铝元素和硅元素反应，以及铜元素与不锈钢板材中的铁元素反应，实现冶金连接，能够有效抑制FeAl金属间化合物的生成，提高接头强度。

无机填充PC复合材料及其产品 893

 0

本发明涉及高分子材料技术领域，具体地说是一种无机填充PC复合材料及其产品。所述无机填充PC复合材料包括组分：PC树脂、增韧剂、阻燃剂及无机填料。所述产品为经无机填充PC复合材料成型后产生的产品。本发明的无机填充PC复合材料通过加入复配的增韧剂，能够在加入无机填料后，仍具有优异的冲击强度和断裂伸长率。

抗静电阻燃复合材料及其制备方法和用途 753

 0

本发明提供了一种抗静电阻燃复合材料及其制备方法和用途，按重量百分数计算，所述抗静电阻燃复合材料包括80～87％的聚碳酸酯,12～19％的ABS树脂和1～6％的抗静电阻燃剂，所述各组分的重量百分数之和为100％，所述抗静电阻燃剂为有机硅氧烷修饰的聚苯酚；本发明通过在聚碳酸酯/ABS树脂中引入1～6wt％的抗静电阻燃剂有机硅氧烷修饰的聚苯酚，得到的复合材料同时具备优异的抗静电性、阻燃性能和韧性，其表面电阻率可达10⁸Ω，阻燃性能可达V0级，冲击强度可达58kJ/m²，相较于其他分别添加有抗静电剂和阻燃剂的复合材料，生产成本更少，性能指标更高。

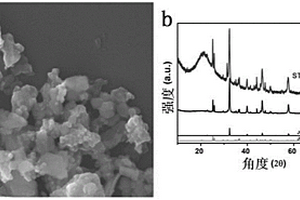

钛酸锶和碳量子点复合材料及其制备方法和应用 1039

 0

本发明涉及一种钛酸锶和碳量子点复合材料的制备方法，包括以下步骤：将水溶性锶盐和碳量子点溶于水，得到溶液A，将所述溶液A缓慢加入钛酸四正丁酯的有机溶液并通过不断搅拌混合均匀，将得到的淡黄色透明混合溶液在35‑45℃下加热至形成溶胶，再在65‑75℃下加热至形成凝胶，干燥后得到钛酸锶前聚体；在保护气氛下，将所述钛酸锶前聚体在700℃下煅烧，反应完全后得到所述钛酸锶和碳量子点复合材料。本发明的钛酸锶和碳量子点复合材料可作为光解水催化剂，该复合材料的光吸收范围扩大到可见波长范围内，可实现可见光下的光解水。

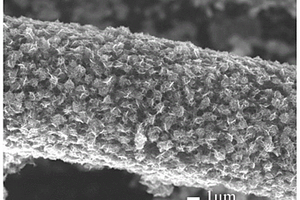

多层次结构复合材料及其制备方法和应用 1264

 0

本发明公开了一种多层次结构复合材料的制备方法，包括以下步骤：S1、提供一反应液，所述反应液中含0.03～0.05M NiCl₂、0.03～0.05M的尿素以及0.02～0.04M的CTAB，其中，NiCl₂与尿素的浓度比为1:1.5；S2、将氮掺杂碳纳米线/碳布浸没于所述反应液中，于140～160℃下反应6～8h；反应完毕后，取出氮掺杂碳纳米线/碳布，清洗后干燥；S3、将所述氮掺杂碳纳米线/碳布于330～370℃下退火1.5～3h，即得到所述多层次结构复合材料。本发明还提供了由所述方法制备的多层次结构复合材料及其作为柔性电极的应用。本发明的多层次结构复合材料作为柔性电极，具有良好的力学性能以及优良的电容特性，价格便宜、制备简单，可以作为商业的电容器材料进行推广使用。

钛颗粒增强铝基复合材料及其制备方法 1051

 0

本发明公开了一种钛颗粒增强铝基复合材料及其制备方法，该复合材料含有以下质量百分含量的组分：粒度为20～30μm的磷粉4～8%，粒度为20～80μm的铝粉1～20%，粒度为4～100μm的铌粉1～10%，粒度为40～50μm的碘化银2～6%，粒度为20～30μm的氧化镁4～8%，粒度为23～90μm的氮化钛5～9%，粒度为28～56μm的氢氧化铝4～10%，其余是粒度为20～30μm的铝粉。制备方法：将各成分混匀，烘干，烘干温度为200～300℃，烘干时间10～20min；冷压器中冷压；烧结，烧结温度为600～700℃，压力为2.5～4MPa，保温时间为30～40min。冷却。加入了氮化钛的复合材料的布氏硬度为90.6～93.6，氮化钛可以明显提高复合材料的硬度。

自行车用耐磨复合材料及其制备方法 1242

 0

本发明公开了一种自行车用耐磨复合材料及其制备方法，属于材料工程技术领域，复合材料包括如下质量份数的组分：双酚A型环氧树脂45-65份、聚醚醚酮15-20份、硫化异丁烯1-3份、碳纤维20-45份、竹纤维4-10份、碳化钛2-5份、胶状石墨粉2-6份、纳米氧化镁2-6份、固化剂5-12份和分散剂1-3份。本发明提供的自行车用耐磨复合材料，密度较小，质轻性能优良，具有优良的耐冲击性、机械性能和耐候性，同时耐磨性能突出，可提高复合材料的使用寿命。

铁/碳复合材料的制备方法 1212

 0

本发明涉及材料技术领域，具体公开了一种铁/碳复合材料的制备方法，本发明首次利用水热法‑共沉淀‑电镀法相结合的方法来制备铁/碳复合材料。合成过程可分解为两个步骤：首先，采用水热法将添加有铁盐的有机物原料进行碳化；第二，采用适当的还原剂对碳化后的产物进行还原，从而得到所需的铁/碳复合材料。利用该方法得到的铁/碳材料中铁元素主要以零价铁的形态固定存在于多孔碳材料的表面和内部，碳材料不仅作为负载零价铁的基底而且还对零价铁起到一定的保护作用。因此，合成的复合材料既具有零价铁良好的还原能力，也具有碳材料对有机污染物良好的吸附能力，从而实现水中有机污染物更高效的去除。

包含有机硅橡胶的复合材料 1194

 0

本实用新型提供一种包含有机硅橡胶的复合材料，其特征在于，包括：中间的耐高温纤维层，耐高温纤维层两侧的有机硅橡胶层以及上下表面的耐酸碱层，相邻各层之间采用粘结剂连接固定。所述复合材料能够提高有机硅橡胶复合材料的耐高温性能及耐酸碱性能，使得所述复合材料具有更广泛的应用范围。

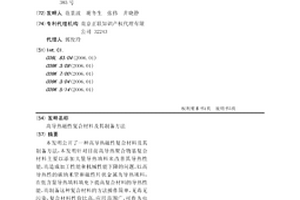

高导热磁性复合材料及其制备方法 881

 0

本发明公开了一种高导热磁性复合材料及其制备方法，本发明针对目前高导热聚合物基复合材料主要以添加大量导热填料来改善其导热性能，而造成加工性能和机械性能下降的问题，以高导热性的碳纳米管和磁性片状金属为导热填料，在低含量导热填料填充下提高复合材料的导热性能，而制备这种复合材料的方法操作简单，无毒无污染，复合材料性价比高，应用范围广，可作为电子行业中散热和封装部件。

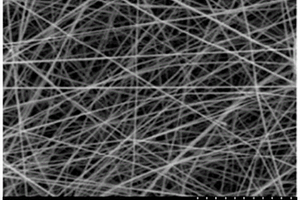

轻量化3D集流体复合材料及其制备方法与应用 1173

 0

本发明公开一种轻量化3D集流体复合材料及其制备方法与应用，属于新材料加工技术领域。3D集流体复合材料表面呈多孔结构，既是良好的电子导体又是优良的离子导体，其包括大孔隙率导电聚合物网膜和包覆在其表面的导电金属层，导电聚合物网膜由静电纺丝技术制备而成，对其直接镀覆金属，所镀金属包覆在导电聚合物纤维表面，贯穿聚合物网膜上下表面及各孔隙，形成三维导电复合材料。由于复合材料内部结构导电，其表面镀覆金属层可直接电镀，无需对其表面进行刻蚀、活化、敏化等前处理，亦无需预沉积金属层增加导电性或进行预先电晕处理。所制备集流体复合材料密度低，强度高，镀层与基体及正负极材料结合力强，适用于锂离子、钠离子及钾离子电池。

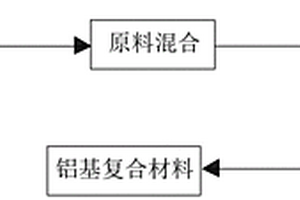

高强韧性单壁碳纳米管铝合金基复合材料及其制备方法 974

 0

一种高强韧性单壁碳纳米管铝合金基复合材料，其质量百分数为：单壁碳纳米管0.1％～0.5％，铝合金基体99.5％～99.9％；其铝合金基体预合金粉末为6系或7系变形铝合金，平均粒度为1微米～30微米；本发明还提该复合材料的制备方法，主要步骤为S1原料称取，S2原料混合，S3热压烧结，其烧结温度为450℃～520℃，烧结压力为5MPa～20MPa；S4热轧加工，热轧温度为350℃～450℃，热轧变形量为20％～80％；该复合材料在粉末烧结过程中，单壁碳纳米管在铝合金基体中通过扩散再结晶过程而进一步均匀分布，充分提高了强度；而经过热轧实现复合材料的致密化，进一步提高该复合材料的强度和塑性。

无卤阻燃PC/CF复合材料及其产品 820

 0

本发明涉及高分子材料技术领域，具体地说是一种无卤阻燃PC/CF复合材料及其产品，该无卤阻燃PC/CF复合材料按重量份数表示，其包括：PC树脂、碳纤维、增韧剂、阻燃剂，其中，所述阻燃剂为磷酸酯阻燃剂、次磷酸盐阻燃剂、磺酸盐系阻燃剂及有机硅系阻燃剂中的两种或两种以上复配。所述产品为经无卤阻燃PC/CF复合材料成型后产生的产品。本发明的无卤阻燃PC/CF复合材料，通过加入复配的阻燃剂，相较于添加单一的阻燃剂，能够使PC/CF复合材料的阻燃性能达到UL94 0.8mmV‑0等级，且热性变温度(HDT)达到109℃。

碳泡沫/碳纳米线/碳化硅纳米线树脂复合材料基板及其制备方法 938

 0

本发明公开了一种碳泡沫/碳纳米线/碳化硅纳米线树脂复合材料基板及其制备方法；所述复合材料基板由碳泡沫、碳纳米线、碳化硅纳米线和石墨烯酚醛树脂复合而成。该复合材料基板制备方法包括：（1）三聚氰胺泡沫热解得到碳泡沫基板预制体；（2）采用化学气相渗透法在碳泡沫基板预制体中制备碳纳米线和碳化硅纳米线；（3）将制备好纳米线的基板预制体放入模具中浸渗石墨烯酚醛树脂，固化脱模得到复合材料基板。本发明制备的碳泡沫/碳纳米线/碳化硅纳米线树脂复合材料基板介电常数高，介电损耗小，介电性能和机械性能优异。

锂离子电池负极复合材料及其制备方法 829

 0

本发明涉及一种锂离子电池负极复合材料，其包括核体、包覆在所述的核体外且具有孔隙的中间层、包覆在所述的中间层外的外层；所述的核体为纳米硅，所述的中间层为复合有石墨的氧化亚硅，所述的外层为无定形碳。本发明通过对制备方法的改进，获得了一种结构新颖的负极复合材料，该负极复合材料在一定空间内能够控制硅的体积膨胀，有效防止硅电极的粉化，提高了循环稳定性，可用作高容量锂电池的负极材料。该制备方法工艺简单，适于工业化生产。

碳纳米管-铜复合材料的制备方法 1071

 0

本发明公开了一种碳纳米管‑铜复合材料的制备方法，包括：(1)将一定量的碳纳米管加入pH为3.98～5.80的K₂HPO₄‑KH₂PO₄缓冲溶液中，在60～80℃条件下磁力搅拌1～2h，静置，过滤，取滤渣进行真空干燥，得到经表面改性的碳纳米管；(2)将上述经表面改性的碳纳米管与铜镍合金粉进行混合，加入无水乙醇，球磨5～15h，冷冻干燥，得到复合粉末；(3)将上述复合粉末在氢气气氛下进行预成型，然后将得到碳纳米管‑铜复合粉末在500～800℃惰性气氛条件下进行热压烧结，冷却，得到碳纳米管‑铜复合材料。本发明中的碳纳米管‑铜复合材料分散均匀，铜与碳纳米管结合良好，显著提高了铜基复合材料的电摩擦性能以及强度和抗冲击性，降低了铜基复合材料的密度。
