江苏无锡有色金属复合材料技术理论与应用

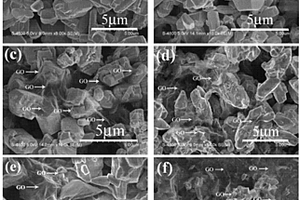

碳酸银-氧化石墨烯复合纳米材料及其制备方法及应用 1028

 0

本发明涉及涉及一种Ag2CO3-氧化石墨烯复合纳米材料及其制备方法及应用，Ag2CO3-氧化石墨烯复合纳米材料Ag2CO3为棒状的粒子，氧化石墨烯呈薄片状，氧化石墨烯的质量百分数为0.45%-3.5%；制备方法步骤包括：氧化石墨烯超声分散、氧化石墨烯吸附AgNO3、加入氨水溶液反应、加入NaHCO3溶液反应、产物离心分离、洗涤干燥。该复合纳米材料以氧化石墨烯为支撑材料，并在其表面加载棒状的碳酸银，一方面可以提高催化剂的分散程度，另一方面可加快光生电荷迁移的速率,提高复合材料的光催化活性；制备方法环境友好，工艺简单。

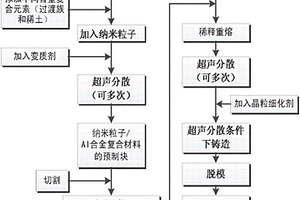

利用超声重熔稀释预制块强制分散纳米粒子强化铝合金的方法 907

 0

一种利用超声重熔稀释预制块强制分散纳米粒子强化铝合金的方法，属于有色金属材料制备技术领域。现有方法无法克服纳米颗粒的团聚效应。本发明包括以下步骤：1、将铝合金材料熔炼，熔液温度冷却到高于液相线30~40℃时将Al2O3等粒子加入到熔液中，经多次高能超声处理至熔液处于液相线下20~40℃，浇铸成预制块；2、将预制块切割成小块，投入铝或铝合金熔液中，将合金探头浸入熔液中进行多次超声处理至熔液温度处于液相线下20~40℃；3、采用低压等铸造技术将熔液浇铸入模具内，在凝固过程中在模具外继续施加超声波至熔液完全冷却，脱模后经热处理得到复合材料。本发明解决了纳米粒子与金属液的润湿性?均匀性问题。

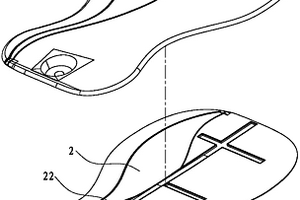

声弦乐器音箱板结构 827

 0

本发明公开了一种声弦乐器音箱板结构，该乐器的音箱包括面板、背面板及侧板构成；其中至少构成音板的面板由外板及内板复合而成，内板的内表面上直接成型有若干个加强强度和音质效果的凸筋；侧板可以与面板或者背面板相连的一个整体。本发明通过采用复合材料可一次成型出具有凸筋而形成统一音色的内板，再结合具有装饰效果的外板即可形成声乐器的音箱板。如此不仅可以有效降低木质材料的使用，降低材料成本的同时，令弦乐器工匠有统一的音箱板及其支撑结构，降低制作成本，且实现声乐器上音箱板标准化的支撑结构来制造出一致音色的乐器。

用于水产养殖的能量防渗膜制作方法 831

 0

本发明涉及一种用于水产养殖的能量防渗膜制作方法，所述能量防渗膜是在普通防渗膜的载体如编织网的表面涂复防渗塑料浆(或者橡胶浆等材料)，在防渗塑料浆(或橡胶浆)中按平方米加入5-10g专利号为“201110261530.8一种农用远红外复合材料及其制备方法”中所生产的远红外能量粉，搅拌均匀后，再涂复于载体编织网上，固化后即成为本发明所述的能量防渗膜。本发明有益效果：使水质发生很大改变，使养殖的水产品增产、增收、质优。其主要特征是可以改变水质。

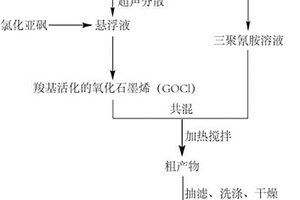

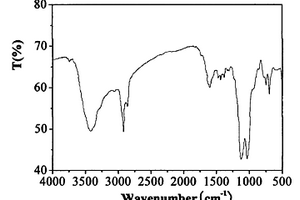

热稳定性增强的三聚氰胺共价功能化石墨烯基纳米杂化材料的制备方法 1272

 0

本发明公开了一种热稳定性增强的三聚氰胺共价功能化石墨烯基纳米杂化材料的制备方法，制备过程主要包括氧化石墨的制备及功能化石墨烯纳米杂化材料的制备二个步骤。本发明完美地结合了两种有机共价修饰技术，一步简单合成的杂化纳米材料热稳定性能显著优于未修饰的氧化石墨烯，且可以通过调节反应温度控制氧化石墨烯上修饰的三聚氰胺的负载量，进一步实现该功能化杂化材料溶剂分散性能的有效调控。合成步骤简单、高效，后处理简洁，易于大量制备；且由于阻燃剂三聚氰胺的引入使该纳米材料尤其适用于作为纳米填料制备高耐热型阻燃聚合物纳米复合材料。因此，该纳米材料具有较好的应用前景和经济效益。

具有梯度结构的丝素蛋白多层功能膜及其制备方法 824

 0

本发明公开了一种梯度结构的丝素多层功能膜及其制备方法；利用具有纳米孔的丝素蛋白膜作为阻隔层，控制丝素蛋白的结晶形态和孔结构调节其对结缔组织的阻隔作用和营养物质的交换；利用高强度的丝素蛋白纺织物/磷酸钙复合材料作为中间层提供引导骨再生膜的力学强度和尺寸稳定性；利用丝素蛋白构筑多孔层，调节多孔层的降解行为、细胞亲和性、提供细胞外基质和骨再生的生长空间。采用交联处理增加不同层之间的整合性。该多层功能膜具有良好的骨再生能力，且其降解速率和力学强度与骨再生速率相匹配。

增强纺织型玻璃纤维成膜剂、其制备方法及含有该成膜剂的浸润剂 961

 0

本发明涉及一种增强纺织型玻璃纤维成膜剂、其制备方法及含有该成膜剂的浸润剂。成膜剂是将异氰酸酯和脱水的聚醚多元醇混合在惰性气氛下，加酸性催化剂高温聚合，再加入三羟甲基烷、环氧树脂、二羟甲基丙酸反应，调节pH值，高速剪切下加去离子水乳化制得。本发明成膜剂可与偶联剂及润滑剂相配合得到浸润剂，利用所述的浸润剂可在纤维表面成膜后可较大提高纤维的强度，优化纤维与基体树脂的界面性能，提高复合材料的强度和使用寿命。同时还可以减少后处理工序，直接用于下游产品。

氧化石墨烯接枝POSS改性环氧树脂的制备方法 750

 0

本发明公开了一种氧化石墨烯接枝POSS改性环氧树脂的制备方法。以鳞片石墨为原料，采用Hummers氧化法制备氧化石墨，再将氧化石墨加入蒸馏水中，在超声波环境下形成均匀分散的氧化石墨烯混合液，再加入POSS及强催化剂，充分反应后过滤、洗涤、干燥即可得黑色粉末。将氧化石墨烯/POSS均匀分散到环氧树脂基体中，在固化剂的作用下交联键合得到复合材料，浇注成型、冷却脱模。本发明在氧化石墨烯片层上成功接枝了POSS，实现了氧化石墨烯和POSS结构上的优势互补，成本低廉易得、操作容易、工艺简单、重现性好，对环氧树脂具有明显的增韧改性作用。

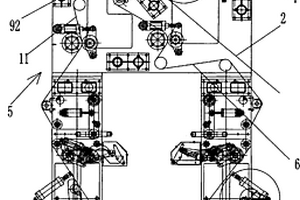

实现凹版印刷联机C2的新工艺 1085

 0

实现凹版印刷联机C2的新工艺,可由如下步骤来实现:a、先将卷筒状纸张放入印刷机的放卷装置;b、其次将卷筒状纸张拉出牵引至出料牵引辊;c、从出料牵引辊出来的纸张依次进入到多色印刷色组进行印刷图案;d、经过多色印刷色组进行印刷后,纸张进入到C2转移单元进行定位移动,使转移膜上的有凸凹感的图案反映在涂有UV胶水的纸张上,之后复合材料进行固化剥离或先剥离后固化的工序;e、剥离出来的纸张经过切割装置进行横断,完成整个工艺。

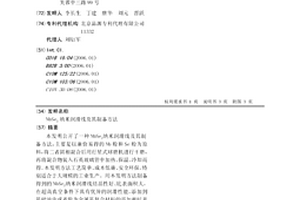

NbSe2纳米润滑线及其制备方法 770

 0

本发明公开了一种NbSe2纳米润滑线及其制备方法,主要是以廉价易得的Nb粉和Se粉为原料,将二者固相混合后用行星式球磨机进行干磨,再将混合物装入石英玻璃管中加热、保温、冷却而得。本发明方法工艺简单、成本低廉、安全环保,特别适合于大规模的工业生产。用本发明方法制备得到的NbSe2纳米润滑线结晶性好、比表面积大,在超高真空条件下具有优异的润滑性能,添加到基础油中或者做为金属基复合材料的添加相时表现出良好的机械性能和抗载耐磨性能。

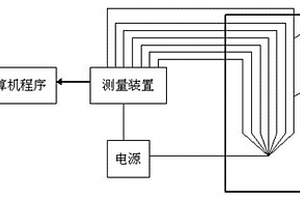

疲劳裂纹扩展速率自动测量装置及方法 819

 0

一种疲劳裂纹扩展速率自动测量装置及方法,属于材料疲劳性能检测技术领域。该测量装置包括用于标示疲劳裂纹扩展的断裂线(1)、电源或光源、导线或光纤(2)、测量并记录断裂线中电流或光纤的通断的测量装置以及将断裂线断裂测量结果换算成疲劳裂纹扩展速率的计算机程序的计算机。通过测量断裂线随着试样中疲劳裂纹扩展而依次断裂的情况,获得试样疲劳裂纹扩展参数,经过计算机处理,得出疲劳裂纹扩展速率。本装置精度较高、简单易行,适用于气体、液体等腐蚀介质中的疲劳裂纹扩展速率测量,也适用于金属、复合材料等多种材料制成的试样、大型复杂的试验件或结构的疲劳裂纹扩展速率测量。

高锰酸钾/硅钛柱撑蒙脱土纳米复合储氧材料及其制备方法 707

 0

本发明提供了一种高锰酸钾/硅钛柱撑蒙脱土纳米复合储氧材料，采用高锰酸钾与硅钛柱撑蒙脱土进行插层复合而得。通过排水法收集高锰酸钾/硅钛柱撑蒙脱土纳米复合材料释放氧气的体积和放氧速率，表明同质量的高锰酸钾/硅钛柱撑蒙脱土纳米复合储氧材料的放氧体积和放氧速率均明显小于高锰酸钾，说明该复合储氧材料在具有储氧功能的同时，对氧气的放出具有缓冲作用，因而是一种性能优良的储氧材料。另外本发明制备工艺简单，操作方便，反应条件温和，生产成本低，生产效率高，具有良好的工业化生产前景。

处理氧化石墨的方法 1016

 0

本发明涉及一种处理氧化石墨的方法，将硝酸钠与石墨混合后，在冰水浴中，搅拌加入浓硫酸、高锰酸钾反应2h，在室温下放置5天后继续搅拌加入稀硫酸、过氧化氢，最后用洗涤液和去离子水洗涤，即完成对氧化石墨的处理。与现有技术相比，本发明利用硝酸钠提供硝酸根离子，硝酸根在酸性条件下具有强氧化性，浓硫酸具有脱水性急氧化性，高锰酸钾和过氧化氢具有氧化性且在反应过程中会释放出氧气，扩大石墨的层间距，并使氧化石墨表面形成较大微孔，有利于石墨烯及石墨插层复合材料的制备，处理所用氧化剂不含铬离子，对环境污染较小。

可化学电镀高光泽汽车门把手用玻璃纤维增强尼龙材料 1090

 0

本发明属于高分子复合材料领域，公开了一种可化学电镀高光泽汽车门把手用玻璃纤维增强尼龙材料，按照重量份计该材料包括以下组份：基础尼龙树脂60~100份，玻璃纤维20~50份，抗冲击剂3~10份，润滑剂0.3~0.5份，导电改性剂0.1-0.5份；其中所述基础尼龙树脂为非结晶共聚尼龙Novamipx21和PA3460的混合物，二者之间的重量比为1:2~2:3。本发明制备的材料拥有良好的力学性能、防紫外线性能，表面光泽度高，可免喷漆；且该材料可化学电镀铜。使用该材料制备汽车门把手，光泽度好，美观，且能够节省生产工艺和成本。

聚醚醚酮树脂及其制备方法以及其应用 1067

 0

本发明公开一种聚醚醚酮树脂的制备方法，包括以下步骤，在通保护气体的条件下往反应容器中加入溶剂环丁砜、4，4’-二氟二苯酮和碳酸盐/碳酸氢盐，搅拌条件下加热反应容器，排出体系中的水分和空气；至体系中水分蒸发完全后，在继续升温过程中加入对苯二酚和带水剂，此时体系温度为100℃-200℃；继续升温，对苯二酚与碳酸盐/碳酸氢盐开始带水反应生成水分，带水剂持续带出生成的水分，当带水完全后蒸馏出带水剂，当温度达到245-265℃时开始聚合反应，1-5小时后停止反应。本发明还公开由该方法制得的聚醚醚酮，以及制得的聚醚醚酮在复合材料中的应用。

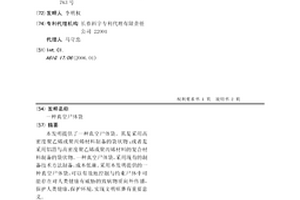

真空尸体袋 1109

 0

本发明提供了一种真空尸体袋。其是采用高密度聚乙烯或聚丙烯材料制备的袋状物;或者是采用铝箔与高密度聚乙烯或聚丙烯材料的复合材料制备的袋状物。一种真空尸体袋,采用现有的制备技术方法制备,成本低廉。采用本发明提供的一种真空尸体袋,可以有效地控制与约束尸体中可能存在对人类健康有威胁的致病物质向外传播,保护人类健康,保护环境,实现文明殡葬有重要意义。

冷却器用覆铝钢带及其制备方法和其所用的钢带及铝合金带 1061

 0

冷却器用覆铝钢带及其制备方法和其所用的钢带及铝合金带,它涉及一种覆铝钢带及其制备方法和其所用的钢带及铝合金带。它解决了目前工业化生产的钢铝复合材料均存在针孔、复合层夹杂、形成脆性铁铝金属化合物,以及无法适用于钎焊技术的问题。冷却器用覆铝钢带由钢带和铝合金带覆合构成。制备方法:一、对钢带和铝合金带的表面进行预处理;二、复合轧制;三、再结晶退火。钢带中C的含量小于0.01%、Si的含量小于0.01%、Mn的含量为0.20%～0.30%且Alt的含量小于0.005%。铝合金带中Si的含量为0.70%～0.90%且Fe的含量为0.30%～0.45%。用于钎焊冷却器领域使用。

汽车内衬门板聚丙烯专用料的制备方法 886

 0

本发明提供了一种汽车内衬门板聚丙烯专用料的制备方法,属于汽车专用高分子复合材料技术领域。以抗冲共聚聚丙烯为基础树脂,添加一定比例的功能性共混组分进行混合均匀,由双螺杆挤出机挤出造粒,烘干制得。利用无机填料提高了体系模量,改善了热稳定性,降低成本;利用增韧剂共混增韧、加工改性母料调节加工流动性性,从而满足汽车用料技术指标的要求。采用本方法制备的汽车内衬门板聚丙烯专用料主要性能指标:熔体流动速率为5.8g/10min,拉伸强度为24.1Mpa,悬臂梁冲击强度23℃和-20℃时分别为126J/m、41.0J/m,断裂伸长率为335%,成型收缩率为0.88%,热变形温度为95℃。

炭石墨材料的热处理方法 694

 0

本发明涉及炭石墨复合材料，具体为一种炭石墨材料的热处理方法。所处理 的材料为焙烧品炭石墨毛坯，其配方是以超细石油焦粉为主成分，加入适量的土 状石墨和耐磨炭黑及碳化硅粉，按特定工艺经混捏、压型、两次浸沥青、三次焙 烧后制成。以250～300℃/小时升温到850～950℃后，继续以20～50℃/小时升温到 1550～1650℃，再以200～300℃/小时，升至1900～2100℃，保温1～3小时，随炉冷 却至50℃以下出炉；再调换基体在炉中的位置，重复上述工艺，即均热化处理。 本发明解决了毛坯开裂、脆性大、难以加工的技术难题，使材料的肖氏硬度降低 至65左右，密度由1.70g/cm3左右提高到1.80g/cm3以上。

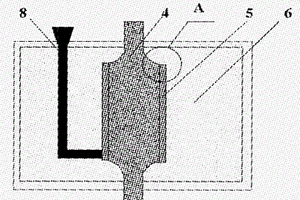

原生柱/带状硬质相复合耐磨轧钢导卫辊的制备方法 1003

 0

本发明公开了一种原生柱/带状硬质相复合耐磨导卫辊的制备方法,制得的原生柱/带状硬质相复合耐磨导卫辊的表面复合材料由高硬度柱/带状硬质相和高韧性基体金属两部分通过浇铸复合而成,制备方法先在机加工出的导卫辊芯部表面上编织出一定厚度的合金粉芯丝/带材骨架,并通过绑扎或焊接的方法在轧辊芯部表面固定,形成预制件,将冶炼熔化的高温基体金属钢液浇入到导卫辊铸型的型腔内,合金粉芯丝/带材中的合金元素在高温基体金属钢液热量下进行短程扩散,在原位生成高度弥散的高硬度柱/带状合金硬质相。本方法制备的复合导卫辊具有高耐磨性和高韧性,其使用寿命提高10-20倍,减少更换次数,大大提高轧钢机的工作效率。

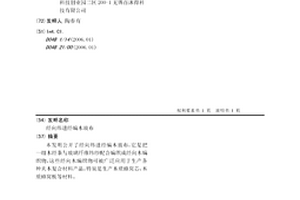

经向纬进经编木玻布 1023

 0

本发明公开了经向纬进经编木玻布,它是把一组木经条与玻璃纤维纬纱配合编织成经向木编织物,这些经向木编织物可被广泛应用于生产各种夹木复合材料产品,特别是生产木质蜂窝芯,木质蜂窝板等材料。

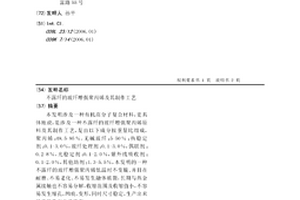

不露纤的玻纤增强聚丙烯及其制作工艺 1020

 0

本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种不露纤的玻纤增强聚丙烯原料及其制作工艺,是由以下成分按重量比组成,聚丙烯:49.5-95%,无碱玻纤:5-50%;热稳定剂:0.1-3.0%,玻纤处理剂:0.1-3.0%,偶联剂:0.2-8%,光稳定剂:0.1-2.0%,紫外线吸收剂:0.1-2.0%,其他助剂:1.3-5.5%,本发明的一种不露纤的玻纤增强聚丙烯低温时不变脆、并且在耐磨、不易老化、不易发生融体破裂,长期与热金属接触也不容易分解,收缩范围及收缩值小,不容易发生缩孔,凹痕,变形,同时尺寸稳定,生产出来的产品表面光洁度高。

锂离子电池正极材料LiFePO4的制备方法 1150

 0

本发明公开了一种利用化学沉淀法制备电池正极材料LiFePO4的方法。其主要步骤为:以LiOH·H2O、(NH4)2HPO4和FeSO4·7H2O为原料,合成Fe3(PO4)2和Li3PO4,然后沉淀过滤,真空干燥后混入活性炭,研磨,压成小圆片,在氮气氛围保护下,在550℃恒温5.5～6.5h后随炉冷却,得到橄榄石型LiFePO4。其优点是:利用化学沉淀法制备的前驱体易于进行包覆和掺杂改性研究,可包覆和掺杂的材料种类多,而且比例容易控制,有利于研究性能更加优良的锂离子电池正极复合材料。

负载多壁碳纳米管的热塑性聚氨酯薄膜的制备方法 1005

 0

本发明公开了一种负载多壁碳纳米管的热塑性聚氨酯薄膜的制备方法,首先对碳纳米管进行前期处理,获得羧基化碳纳米管,然后将对应TPU质量0.1%-5%的羧基化碳纳米管加入对应TPU质量2-2.2倍的溶剂中超声分散0.5-2小时,再加入TPU继续超声搅拌1-2小时获得均一的CNTs/TPU复合溶液,并通过静电纺丝的方法得到膜状物。该方法使热塑性聚氨酯薄膜复合材料的特定力学性质可以有明显提高。

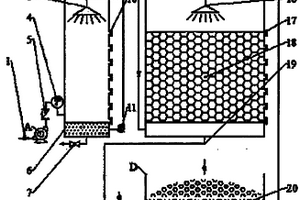

净化工业有机废气的生物过滤方法和装置 747

 0

本发明提供了一种效率高、投资少、运行费用低、设备应用范围广的净化工业有机废气的生物过滤方法和装置。方法步骤为:1、工业有机废气在设有自来水喷淋系统的喷淋塔中喷淋处理去除固体颗粒;2、废气进入填充有填充复合材料的生物填料的生物滴滤塔进行生物过滤;曝气池中储存的无机盐营养液和活性污泥经管道和喷淋装置均匀喷洒至生物滴滤塔中,工业有机废气由生物填料表面附着的生物膜和来自曝气池的活性污泥吸附、吸收和生物降解;3、净化后的工业废气从生物滴滤塔顶部的废气排放口排放,活性污泥回流至曝气池后再生后重复利用。本发明对于多种工业混合有机废气有着较高的处理效果,可以达到国家排放标准或厂区排放标准,适用范围广。

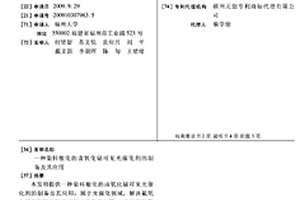

染料敏化的卤氧化铋可见光催化剂的制备及其应用 720

 0

本发明提供一种染料敏化的卤氧化铋可见光催化剂的制备及其应用;属于光催化领域,解决氟氧化铋和氯氧化铋无可见光活性的问题。本发明的催化剂是以纳米卤氧化铋为基底,并在基底表面吸附染料光敏剂的复合材料。催化剂的制备分两步:先制备纳米卤氧化铋粉体,再对其进行可见光敏化。本发明显著改善卤氧化铋的可见光响应性能,提高了太阳能利用率,显著提高其可见光催化活性,拓宽了催化剂的应用范围,并且制备方法简单易行,有利于在多组分染料工业废水的治理中大规模推广。

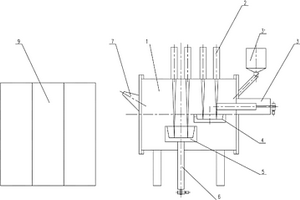

电子束熔炼炉 1044

 0

本发明公开了一种电子束熔炼炉，包括一带有进料口及出料口的炉体，炉体的一侧设进料机构，炉体内由前至后依次置有水平坩埚、铸锭坩埚；所述的水平坩埚置于进料口处，铸锭坩埚紧挨水平坩埚之后且位置低于水平坩埚；在水平坩埚与铸锭坩埚的上方均固定有电子枪；还包括一用于完成送料、熔炼及出料全过程的电机拖动系统，该拖动系统的拖锭机构承载铸锭并控制其升降；该电子束熔炼炉配有真空系统及电控柜和观察窗；所述进料机构至少为整料进料装置和散料进料装置中的一种；水平坩埚和铸锭坩埚上方均至少固定有一把大功率电子枪。其适用于各种难熔金属、合金与其化合物和复合材料，尤其是多晶硅。

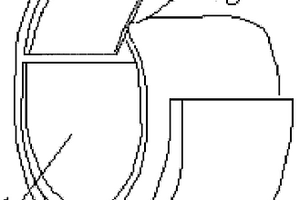

应用于飞机起落架的自润滑关节轴承以及加工方法 978

 0

本发明公开一种应用于飞机起落架的自润滑关节轴承以及加工方法，所述轴承内外圈材料选择TC4、TC10或TC11钛合金材料作为轴承基体材料，内外圈之间的自润滑层采用PTFE纺织复合材料，内圈热处理工艺采用800～1100℃固溶处理0.5～6h，300～800℃时效处理1～8h，外圈热处理工艺采用300～800℃退火处理1～7h。本发明所提供的自润滑关节轴承，重量轻、抗冲击性能优良，满足起落架自润滑关节轴承的使用要求。

添加白炭黑的丁苯橡胶液体浆料的制备方法及其产品 705

 0

一种添加白炭黑的丁苯橡胶液体浆料的制备方法及其产品涉及橡胶等高分子复合材料的性能改进技术领域。该浆料含有丁苯胶乳，还含有白炭黑，白炭黑与丁苯胶乳干胶质量之比为1～100％。制备方法为，首先将白炭黑和水普通搅拌预混合，然后将此白炭黑水浆高剪切分散均化得到白炭黑-水悬浮液；然后对白炭黑进行表面处理，使其表面有机化；调节该悬浮液的pH值到9～12；最后与丁苯胶乳均匀混合，得到添加白炭黑的丁苯胶乳液体浆料。本发明制备的浆料中，白炭黑在其中均匀分散，可用其直接加工制备白炭黑改性丁苯橡胶，高填充份数的白炭黑改性丁苯橡胶亦可作为一种填料用于橡胶增强改性领域，其力学性能都有很大提高。

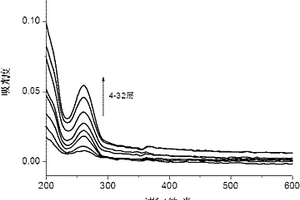

核苷酸与水滑石纳米片复合发光薄膜材料及其制备方法 1018

 0

本发明公开了属于无机有机复合材料领域的一种生物分子核苷酸与水滑石纳米片复合发光薄膜材料及其制备方法。其制备方法可简要概括为以下步骤：将带有负电荷的核苷酸阴离子和发光有机阴离子4，4-双(2-磺酰苯乙烯)联苯，通过静电与氢键协同作用使两者与在有机溶剂中剥离的水滑石纳米片经层层分步组装方法，形成结构有序的超分子层状材料。本发明的意义在于：首次实现了生物小分子核苷酸与水滑石纳米片超薄膜的有序组装，拓展了水滑石材料在新型生物材料制备以及核苷酸荧光检测方面的应用领域。本发明的优点在于：薄膜制备过程简单，可操作性强，薄膜的厚度及其表面形貌可通过改变组装次数实现可控，且单层薄膜的厚度处于纳米数量级。
