全部
▼
热搜：
1087
0
本发明公开了一种包覆型固态电解质材料及其制备方法和用途，涉及固态电池领域，对锂金属稳定的固态电解质材料包覆的硫化物固态电解质、包覆方法和应用，所述包覆型固态电解质材料包括硫化物固态电解质内核和包覆于所述内核外的对锂金属稳定的固态电解质包覆层。包覆的固态电解质层具有较高的离子电导率，高的化学稳定性，对空气中的水分不敏感与高压正极材料配混时的电化学稳定好，抑制了空间电荷的形成，从而避免了硫化物固态电解质与高压正极之间剧烈的副反应、硫化物固态电解质与正极材料混合使用时电化学窗口不匹配的问题。
1132
0
一种具有制造锂离子可充电二次电池性能的电解铜箔，还包括该电解铜箔的制造方法，该电池的制造方法及所得的电池。该电解铜箔具有1.5至4.3kpa*m2/g的比胀破强度及30至40kgf/mm2的抗拉强度。藉由纳米压痕分析，该电解铜箔的沉积侧具有0.2至约2.0Gpa的表面硬度，以防在将活性材料压制到电解铜箔上时起皱。该铜箔在裁剪后具有减少的铜屑形成及铜屑尺寸。
1141
0

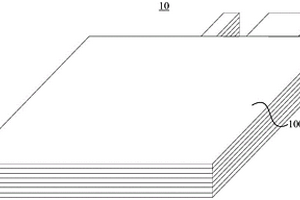

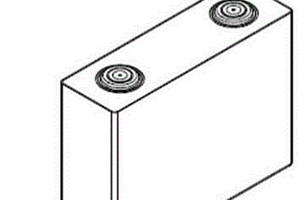

本申请公开了一种二次电池和含有该二次电池的装置。二次电池包括正极极片和负极极片，所述正极极片包括正极集流体以及设置在所述正极集流体至少一个表面上且包括正极活性材料的正极膜片，所述负极极片包括负极集流体以及设置在所述负极集流体至少一个表面上且包括负极活性材料的负极膜片，其中，所述负极活性材料包括第一材料和第二材料，所述第一材料包括人造石墨，所述第二材料包括天然石墨；所述正极活性材料包括层状锂过渡金属氧化物及其改性化合物中的一种或几种，且所述负极膜片背向所述负极集流体的表面的光洁度L满足：40≤L≤50；或者，所述正极活性材料包括橄榄石结构的含锂磷酸盐及其改性化合物中的一种或几种，且所述负极膜片背向所述负极集流体的表面的光洁度L满足：45≤L≤55。
819
0
本发明涉及一种用于硅碳复合负极的高温电解液和二次电池。高温电解液包括：锂盐电解质、有机溶剂、高温添加剂及辅助添加剂；其中，高温添加剂为含酸酐和硅氧烷结构的化合物，结构通式为：
755
0

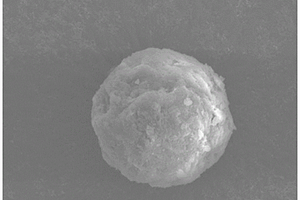

本申请公开了一种大单晶镍钴锰正极材料及其制备方法，涉及锂离子电池材料技术领域；旨在解决现有大单晶镍钴锰层状正极材料的电化学循环容量偏低所导致的其体积能量密度不高的技术问题，所述大单晶镍钴锰正极材料的制备方法，包括以下步骤：在空气气体气氛下，将金属的盐化合物为原料，进行共沉淀处理，获得絮状氢氧化镍钴锰颗粒浆料；所述金属包括镍、钴和锰；将所述絮状氢氧化镍钴锰颗粒浆料与锂源在反应介质溶液中，在150℃～190℃下进行溶剂热反应5h～72h后，进行低温煅烧，获得大单晶镍钴锰正极材料。
1025
0
本发明涉及一种溴铅铯玻璃基固态电解质及制备方法，溴铅铯玻璃基固态电解质由溴铅铯玻璃粉、锂盐、聚己内酯基嵌段共聚物构成，溴铅铯玻璃粉、锂盐、聚己内酯基嵌段共聚物所含重量份数分别为50～70份、10～15份、15～40份；溴铅铯玻璃粉由氟化亚锡、氧化锗、氧化硼、氧化铅、溴化铅、溴化钠构成，氟化亚锡、氧化锗、氧化硼、氧化铅、溴化铅、溴化钠构成重量组份如下：氟化亚锡0.5～1份、氧化硼20～30份、氧化铅20～35份、溴化铅6～10份、溴化钠3～4份，所制备得到的固态电解质具有良好的稳定性及电导性，具有很广阔的应用前景。
926
0
本发明提供一种非水电解液二次电池，是使用尖晶石型含锰复合氧化物的非水电解液二次电池，在高温下反复充放电时的容量劣化得到抑制。这里公开的非水电解液二次电池具备正极、负极和非水电解液。上述正极具备含有正极活性物质的正极活性物质层。上述正极活性物质包含具有尖晶石型晶体结构且含有Mn的锂复合氧化物。上述正极活性物质层含有相对于上述正极活性物质为0.05质量％～1.0质量％的膦酸。上述负极具备含有负极活性物质的负极活性物质层。上述负极活性物质为石墨。上述非水电解液含有含氟锂盐。
1135
0

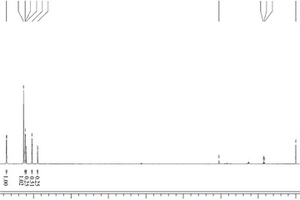

本发明公开了一种4‑卤代‑1‑(二氟甲基)‑1H‑咪唑的制备方法。该方法包括将2,4,5‑三卤代‑1‑(二氟甲基)‑1H‑咪唑与脱卤试剂在有机溶剂中，惰性气体氛围下发生高区域选择性交换生成中间态，再加入水反应得到4‑卤代‑1‑(二氟甲基)‑1H‑咪唑，所述脱卤试剂选自格氏试剂或有机锂试剂，所述格氏试剂为R‑Mg‑Br，所述有机锂试剂为R‑Li，其中R为C1‑6烷基或苯基，所述脱卤试剂与2,4,5‑三卤代‑1‑(二氟甲基)‑1H‑咪唑的摩尔比为2～4：1。本发明的制备方法可以高选择性高收率地得到目标化合物，且不会产生目标化合物的同分异构体，后续分离简单，利于工业化生产。
1061
0

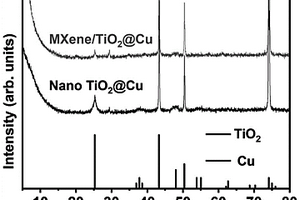

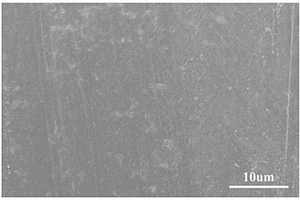

本发明涉及一种MXene/TiO2@Cu集流体的制备方法，属于锂电池电极材料制备技术领域。该方法包括以下步骤：Mxene水溶液的制备；MXene/TiO2的制备，将聚乙烯亚胺加入MXene水溶液中，然后磁力搅拌30 min，转移到高压釜中，180℃水热6 h，将水热后得到的沉淀通过离心收集，用无水乙醇洗净多次，直到上清液为无色，60℃干燥12小时；然后，干燥后的物料在550℃ Ar气氛下，以5℃·min−1的升温速率热处理1 h，制得MXene/TiO2粉末；MXene/TiO2@Cu集流体的制备，将制备的MXene/TiO2粉末与PVDF粘结剂按照7:3的重量比混合研磨均匀，然后分散到NMP分散液中，搅拌6 h；然后将得到的浆料用刮刀涂覆在商业铜箔上，80℃真空烘干一夜，即得MXene/TiO2@Cu集流体。MXene/TiO2修饰的铜箔展现了良好的锂离子沉积形貌和稳定的循环性能。
952
0

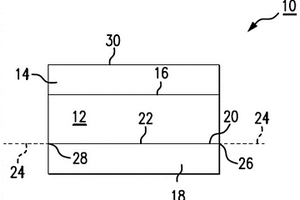

一种晶片具有含硅层、沉积在所述含硅层上的多晶金刚石层以及在所述含硅层的另一侧上的用于减小晶片弯曲的弯曲补偿层。一种制造接合结构的方法包括用于在一个衬底的表面上产生悬空键的活化过程，随后在低温下使所述表面与第二衬底进行接触接合。接合结构可包括彼此接触接合的两个衬底，一个衬底包括含硅层、多晶金刚石层、用于减小所述第一衬底的晶片弯曲的弯曲补偿层，并且另一个衬底包括氮化镓、碳化硅、铌酸锂、钽酸锂、砷化镓、磷化铟或除金刚石以外的另一合适材料。
872
0
本发明公开了一种隔音材料及隔音板和机车车厢的隔断结构。一种隔音材料，该材料包括以下重量比的组份：硅酸三钙2—8份；氢氧化钙4—10份；铝硅酸盐10—30份；氧化铝4—10份；氧化铁5—15份；粘结剂10—30份；固化剂5—10份；其中，粘结剂为硅酸锂、硅酸钠、硅酸钙中的至少二种；固化剂为氧化锂、氧化镁、二氧化硅中的至少一种；铝硅酸盐、氧化铝、氧化铁混合体在1000℃～1350℃下膨胀形成颗粒。利用上述材料做成隔音板，具有质量轻，隔音量达到35—42dB。此隔音板特别是用在高铁、火车的车厢的隔断或隔断墙上，经过检测，具有隔音效果好，耐冲击，绿色环保，不含对人体有害气体及重金属。
1081
0

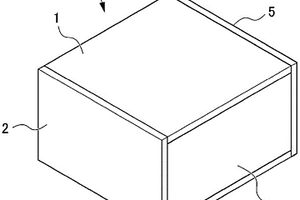

本发明提供一种能够对具有中子屏蔽性能的结构体的接合部赋予中子屏蔽性的屏蔽性粘接剂。本发明是一种屏蔽粘接剂，其是具有中子屏蔽性能的屏蔽粘接剂，其含有氟化锂纯度在99％以上的氟化锂粉末。所述屏蔽粘接剂优选是二液固化型粘接剂，其主要成分是环氧树脂。所述屏蔽粘接剂是二液固化型粘接剂，可含有环氧树脂作为其主要成分，含有改性有机硅作为其固化成分。
1111
0
本发明公开了一种锂离子超级电容器变桨后备电源系统、变桨系统及后备电源系统工作方法，属于风电装置技术领域；该系统包括后备电源模块、后备电源控制模块、接触器、充电机、驱动器、变桨电机与限位开关；其中，驱动器、充电机与后备电源电连接以形成充电回路，后备电源、接触器与驱动器电连接以形成放电回路；本发明用锂离子超级电容器作为后备电源储能元件。相比目前变桨系统后备电源中主要使用的双电层型超级电容器能量密度大幅度提高，因此可大幅度减小风机变桨后备电源系统体积，有效解决目前变桨系统柜体体积庞大的缺点，有效减少变桨系统成本。

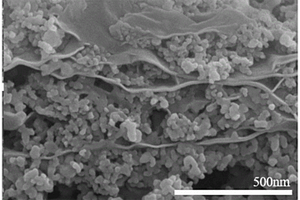

本发明提出一种高稳定性硅碳石墨烯复合负极材料及其制备方法和所得产品，属于石墨烯材料技术领域，能够解决负极材料粉化、从集流体上脱落、固态电解质界面膜不断破坏形成、电解液中锂离子不断消耗等技术问题。该高稳定性硅碳石墨烯复合负极材料的制备方法包括二氧化硅改性石墨烯复合材料的制备、Si@石墨烯复合前驱体的制备以及高稳定性硅碳石墨烯复合负极材料的制备等步骤。本发明能够应用于锂离子电池用的硅碳石墨烯复合材料的制备中。
969
0
本发明公开了一种二硫化铁正极材料及其制备方法以及碱金属离子电池，属于电池电极材料技术领域。本发明首先通过化学聚合的方式将导电聚合物包覆于二硫化铁颗粒的表面，然后将制得的材料均匀涂覆于集流体上，再经过电化学聚合，将导电聚合物包覆电极片表面，本发明能够显著提升活性物质的电导率，缓解二硫化铁脱嵌锂时的体积效应，抑制充放电过程中活性物质的溶解问题，从而提升电池的循环性能与倍率性能。该材料在锂、钠、钾离子电池中均适用。
本发明公开了一种ZIF‑8@PEGMEM‑co‑AMPS‑Li单离子聚合物固体电解质及其制备方法。ZIF‑8@PEGMEM‑co‑AMPS‑Li单离子聚合物固体电解质的制备过程为：将ZIF‑8与2‑丙烯酰氨基‑2‑甲基‑1‑丙烷磺酸单体和甲基丙烯酸聚乙二醇甲醚酯单体混合后，通过自由基引发剂引发聚合反应，聚合反应完成后，采用氢氧化锂溶液锂化，沉降，即得具有良好的离子电导率、电化学窗口以及与电极接触界面相容性好等特点的ZIF‑8@PEGMEM‑co‑AMPS‑Li单离子聚合物固体电解质，能够有效克服现有技术所存在的缺陷。
989
0

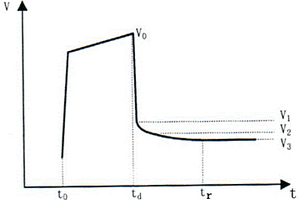

一种利用充电机矫正SOC的方法，对锂电池进行等效电路建模，采用二阶RC电路建立为等效电路模型，结合充电机，获得比较准确的充电结束后的电压响应曲线，根据二次指数项系数曲线拟合的方法辨识等效电路模型的电池参数，计算得到电池开路电压OCV，根据OCV?SOC曲线，得SOC真实值，消除累积误差，矫正SOC的估计值。能够在每次充电时结合充电机对电池的SOC估计值进行矫正，消除了累积误差带来的影响，提高了SOC估计的精度，本方法简单可靠，易于实现，对于提高电池安全可靠性、提高电能利用率、延长电池寿命具有重要意义。
1063
0
本发明提供了一种电解液及包括该电解液的电池。所述电解液中的含有苯环的硝酸酯类化合物，该添加剂中由于含有吸电子能力强的硝酸酯基，更难失去电子，氧化稳定性强、更耐高压。同时，硝酸酯基中N、O原子还含有孤对电子，有利于加快锂离子传输，从而降低锂离子电池阻抗增强动力学性能。当所述电解液用于电池时，能够提高高电压电池的高温稳定性、循环性能和低温性能。
861
0
本发明公开了一种电池隔膜及其制备方法和应用。本发明的电池隔膜的组成包括隔膜基材和附着在隔膜基材单面或两面的蛭石纳米片‑纳米陶瓷颗粒复合涂层。本发明的电池隔膜的制备方法包括以下步骤：1)将蛭石纳米片、纳米陶瓷颗粒、粘结剂和润湿剂分散在溶剂中，得到涂膜液；2)将涂膜液涂覆在隔膜基材的单面或两面，烘干，即得电池隔膜。本发明的电池隔膜具有热稳定性优异、具备抗锂枝晶效果、锂离子传输性能好等优点，且其制备工艺简单、环境友好，适合进行大规模工业化生产。
1031
0

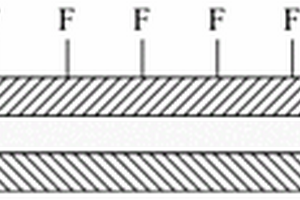

本发明提供一种极片及电池，其中极片包括：第一集流体、第二集流体、第一涂层、第二涂层和第三涂层，其中，第一涂层涂覆于第一集流体的第一表面，第二涂层涂覆于第一集流体的第二表面，第一集流体的第一表面和第二表面相背；第二集流体的第一表面贴附于第二涂层的远离第一集流体的一侧，第三涂层涂覆于第二集流体的第二表面，第二集流体的第一表面和第二表面相背；第二集流体设有多个孔洞，孔洞连通第二涂层和第三涂层。本发明实施例通过在极片上设置设有多个孔洞的第二集流体和第三涂层，增加了电子传导速率，缩短了锂离子和电子结合的距离，减少了电池的极化，从而抑制了电池析锂问题，达到延长电池寿命的效果。

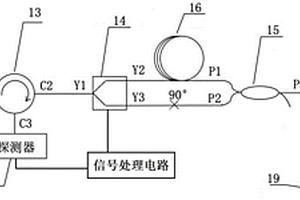

本发明公开了一种基于Sagnac干涉仪的双参量测量型大动态声传感器，包括：Sagnac干涉仪光路和信号处理电路；Sagnac干涉仪光路包括光源、探测器、光环行路、铌酸锂集成光学器件、保偏光纤耦合器、保偏延迟光纤、传感探头、四分之一波片和反射镜；信号处理电路对铌酸锂集成光学器件进行调制，并在探测器的输出信号中解调得到干涉相位差信息和光纤环路本征频率信息，并对两种信息进行双参量协同计算，输出声音波形信号。本发明结合光纤环路本征频率解调及闭环解调技术进行双参量测量，使得Sagnac干涉仪型光纤声传感器能够在不依靠附加测量硬件的情况下，实现对声信号大动态的探测。
1061
0
本发明涉及一种脂肪族聚砜及合成方法、应用、脂肪族聚砜基固态电解质。该脂肪族聚砜的合成方法为，采用二硫醇和二烯烃单体通过巯基‑烯点击反应得到聚硫醚，再加入氧化剂使聚硫醚发生氧化反应生成脂肪族聚砜；其中，氧化剂为过氧硫酸氢钾复合盐。本发明基于巯基‑烯烃点击化学，在有机碱的催化下合成聚硫醚，再采用oxone作为氧化剂制得脂肪族聚砜。该方法步骤简单、无污染、成本低，有利于推广。该脂肪族聚砜可以制备聚合物固态电解质，并在高电压锂离子电池、锂金属电池等二次电池中得到应用。该脂肪族聚砜基固态电解质在0‑5V的电压区间内具有良好的电化学稳定性和优异的耐高压性能。
1071
0
本发明涉及锂离子电池技术领域，尤其是涉及负极活性物质及其制备方法、负极极片。本发明将石墨材料放入管式炉中，并通入硅烷气体；在此基础上通入烯烃或炔烃气体，得到负极活性物质前驱体；最后将负极活性物质前驱体与沥青溶液混匀，后处理得到负极活性物质；然后进一步将制备得到的负极活性物质用于制备负极极片。本发明的负极活性物质在石墨表面嵌入亚纳米尺寸的硅团簇后，通过在颗粒表面包覆碳层，来最大限度的减少硅表面直接暴露在电解液中，以减少副反应，并可增加颗粒导电性，进而提升锂离子电池的性能。
696
0
本发明涉及锂电池技术领域，具体涉及一种包覆型三元前驱体及其制备方法和包含其的正极材料，所述包覆型三元前驱体的制备方法为通过将三元前驱体在增溶剂的存在下溶于水中，得到前驱体溶液；将金属盐溶于醇类化合物中，得到包覆液；将包覆液与前驱体溶液混合实现了湿法水解包覆再经固液分离，水洗，真空干燥后得到表面包覆有金属氢氧化物的包覆型三元前驱体，从根本上改善了三元前驱体材料自身的晶格缺陷以及结构问题，极大提高了三元前驱体的稳定性，避免微裂纹的出现，得到的锂电池具有良好的循环性能和较高的放电比容量。
762
0

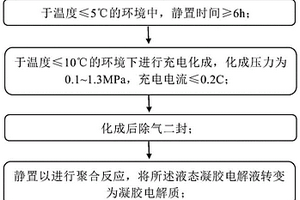

本发明提供了一种凝胶电解质电芯的制备方法及其应用，包括以下步骤：S1、将温度≤5℃的液态凝胶电解液加入电芯中，一封；S2、将一封后的电芯置于温度≤5℃的环境中，静置时间≥6h；S3、于温度≤10℃的环境下进行充电化成，化成压力为0.1～1.3MPa，充电电流≤0.2C；S4、化成后除气二封，静置以进行聚合反应，将所述液态凝胶电解液转变为凝胶电解质，完成电芯的制备。相比于现有技术，本发明通过低温来减缓共聚反应的速率，使得液态的电解液转变成凝胶前先充分浸润极片和隔膜，由此解决了目前凝胶电解液的共聚物在聚合前无法充分分散到电芯内部，导致锂离子传输通道受阻，引发负极局部析锂的问题。
1129
0
本发明提供一种单原子锡基复合碳材料及其制备方法和应用，所述制备方法包括：将锡盐、酚类物质、醛类物质以及溶剂混合，并进行聚合反应；将所述聚合反应的产物进行固液分离，对所得固体进行炭化处理后得到所述单原子锡基复合碳材料。所述制备方法可以使锡成原子级分散于碳材料基体上，所述单原子锡基复合碳材料用于锂离子电池负极材料时，可以提高锂离子电池的可逆容量以及循环寿命。
730
0

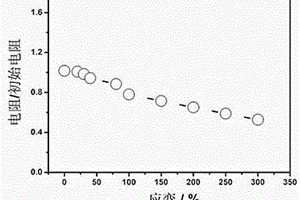

本发明公开了一种本征可拉伸双网络离子凝胶电解质及其制备方法与应用。所述电解质具有互相穿插的无机和有机双网络的结构，其无机网络的组分为无机氧化物或无机烷氧基化合物与无机氧化物的混合物，有机网络的组分为丙烯酸酯聚合物或两性离子聚合物。具体制备方法如下：非水解溶胶‑凝胶反应制备无机网络，光引发自由基聚合制备有机网络。本发明电解质具有离子电导率高、力学性能优异、应用温度范围广等优势，可适用于拉伸、弯折等特殊应用场景，应用于锂电池可有效防止电解质被拉断或被锂枝晶刺破造成的短路，提升储能器件的安全性，简单可行的制备方法亦可有效降低工艺成本，在柔性可拉伸储能器件领域有重要的应用价值。
968
0

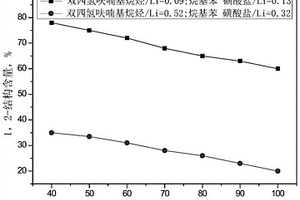

本发明公开了一种用于共轭二烯烃阴离子均聚或共聚的二元复合调节体系，该二元复合调节体系包括双四氢呋喃基烷烃调节剂和烷基苯磺酸碱金属盐调节剂的二元复合调节体系，双四氢呋喃基烷烃与有机锂引发剂的摩尔比值是0.01～6.0，烷基苯磺酸碱金属盐与有机锂引发剂的摩尔比是0.15～2，该体系采用了双极性基团的调节剂和带有碱金属的盐调节剂的二元复合调节体系，其调节能力大于二者单独使用时的调节能力，可控制聚共轭二烯烃中乙烯基含量在20％～80％左右，且随聚合温度变化，1,2‑结构含量变化小。解决了现有技术在控制共轭二烯烃均聚物中1,2结构含量时不能兼顾微观结构和序列结构同时调控，且制备星型聚合物偶联效率低的问题。
969
0
本发明公开了一种乙酸三氟丙酯的合成方法，包括如下步骤：步骤一、合成反应；步骤二、蒸馏；步骤三、精馏。本发明的原料成本不高，工艺方法简单易行，反应收率大于80％，制得的乙酸三氟丙酯可以用于制备三氟丙酸和4‑(三氟甲基)‑1H‑吡唑，也可以作为锂电池电解液添加剂，改善锂电池宽温性能。
1033
0
本发明提供一种外骨骼冷却系统，涉及一种通过设置温度传感器检测工作温度，进行冷却的管线系统，属于工业设备领域。提供的一种通过管线沿着外骨骼面进行对应的安装铺设，形成多个独立的冷却管线，进行局部识别冷却的管线系统，包括外骨骼、冷却管线、冷却箱，冷却管线铺设置于外骨骼内侧，冷却箱位于外骨骼外侧，且位于腰部后侧，冷却管线对应贯穿外骨骼接入冷却箱，外骨骼内侧设置有温度传感器，所述外骨骼包括主体支撑装置、肩部支撑带、腰部支撑带、下连接带、下肢固定扣，肩部支撑带置于主体支撑装置上侧，所述冷却箱内设置有锂电池、冷凝块、泵体、控制板、管线总成，锂电池置于冷却箱内，管线总成置于冷却箱内，分区设置独立的冷却管线，进行独立区域的冷却降温。
中冶有色为您提供最新的有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
