山东有色金属复合材料技术理论与应用

基于液体3,4-聚异戊二烯的高性能橡胶复合材料及其制备方法 1143

 0

一种基于液体3,4‑聚异戊二烯的高性能橡胶复合材料及其制备方法，属于液体橡胶技术领域。该基于液体3,4‑聚异戊二烯的高性能橡胶复合材料，包括的橡胶原料成分为：不饱和橡胶和液体3,4‑聚异戊二烯，按质量比，不饱和橡胶：液体3,4‑聚异戊二烯＝100：(2‑30)。以橡胶原料100份，还包括填料40～70份，加工助剂2～30份，活性剂3～8份，硫化助剂3～10份。制备的基于L3,4‑IR的高性能橡胶复合材料，混炼胶门尼粘度低，且其硫化胶具备优异动态力学性能，可适应于制备高性能绿色轮胎，且能够改善材料耐热性能。此外，通过对材料成分的调整，还能够进一步优化制品磨耗性能。

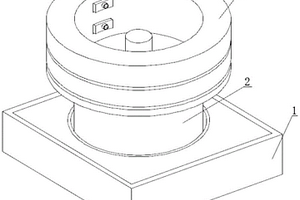

抗磨双金属层压复合材料的球化退火装置及工艺 1044

 0

抗磨双金属层压复合材料的球化退火装置及工艺，属于球化退火技术领域，为了解决传统用于抗磨双金属层压复合材料的球化退火装置不便于增加材料球化退火的冷却效率，导致其效率不高的问题；本发明通过将抗磨双金属层压复合材料放置在球化退火炉内部，将其加热到Ac1以上20～30℃，保温适当时间，直至随球化退火炉冷却到略低于Ar1的温度进行等温，材料在球化退火炉内部进行等温放置，等温时间为其加热保温时间的1.5倍，等温后材料继续放置随球化退火炉冷却，冷至500℃左右出炉，此过程中环形罩体可漏出空隙，通过风机加快冷却速率，被风冷后的材料上升至水冷机构内部，对其进行水冷，本发明实现了球化退火装置增加材料球化退火的冷却效率。

增强聚丙烯复合材料及其制备方法 848

 0

本发明属于聚丙烯领域，针对现有增强聚丙烯复合材料存在的加工性能、韧性和强度不能满足汽车材料薄壁化需求的问题，本发明提供一种增强聚丙烯复合材料及其制备方法：按重量份计，该复合材料的原料组成如下：接枝母料A 40‑70份、催化母料B 2‑4份、高抗冲聚丙烯0‑10份、增韧剂10‑30份、线性低密度聚乙烯0‑10份、滑石粉15‑25份、成核剂0.1‑0.5份以及其他助剂3‑5份。采用两步法硅烷交联工艺，制备的材料兼具优异韧性和高刚增强特性，能够满足现代汽车零部件薄壁化发展需求；注塑过程中接枝与交联反应分开且无水分干扰，在挤出注塑过程中能够实现长流程快速成型的要求。

锂离子电池所用硅氧复合材料的制备方法 1113

 0

本发明公开了一种锂离子电池所用硅氧复合材料的制备方法。其技术方案是制备过程如下：配置二茂铁甲醛溶液，之后添加硅氧材料分散均匀，之后滴加酚类溶液，并在100℃～200℃下水热反应6～24小时，再经洗涤和干燥，之后通过气相沉积法，在温度为700‑1100℃反应1‑6h，得到碳纳米管‑无定形碳包覆硅氧复合材料。本发明的有益效果是：本发明的硅氧复合材料利用酚醛反应生成酚醛树脂，碳化得到的无定形碳具有各向同性好、结构稳定等特性，提升倍率、循环等性能；通过酚醛树脂中含有二茂铁催化剂，在其碳化过程中生成碳纳米管，形成网络结构，降低膨胀。

便于定位的陶瓷复合材料冲压加工设备 692

 0

本发明涉及陶瓷复合材料加工技术领域，且公开了一种便于定位的陶瓷复合材料冲压加工设备，包括底板，底板的侧面固定安装有支撑架。该便于定位的陶瓷复合材料冲压加工设备，通过气泵的运作带动移动板高度调整，通过第一电机带动转动杆转动从而带动第二齿轮转动，通过第二齿轮转动带动双向丝杆转动从而带动第二支撑块调整，通过第二支撑块调整带动卡块调整从而对冲压头卡接或放松，通过滑块在支撑杆表面滑动时第一弹簧可将滑块滑动时的压力进行缓冲，通过滑块移动使支撑条带动第三支撑块调整从而带动加工台进行调整，实现与冲压头接触时进行缓冲，以上结构解决了根据实际情况进行更换冲压头且在冲压时装置能够缓冲防止模具碎裂的问题。

高性能木塑复合材料及其制备方法 938

 0

本发明涉及一种高性能木塑复合材料及其制备方法，木塑复合材料由以下组分按照重量份数制备而成：植物纤维50‑70份，聚烯烃10‑30份，沙林树脂1‑10份，POK 1‑10份，偶联剂1‑5份，增韧剂1‑5份。与传统木质材料相比，本发明制备的高性能木塑复合材料优势在于：具有优异的加工性能、优异的气体阻隔性能、抗冲击性能、抗水解性能，耐磨耐刮擦耐腐蚀且不易虫蛀，能重复使用和回收再利用，是一种极其环保的材料，可以适用于建筑、包装、运输、汽车工业、办公家具、体育设备等各种实体木材或塑料制品应用领域。

抑制景观湖底泥氮磷释放的复合材料覆盖件 954

 0

本发明属于环境保护技术领域，其目的在于解决景观湖底泥氮磷污染的环境问题，具体涉及一种抑制景观湖底泥氮磷释放的复合材料覆盖件，所述复合材料覆盖件取之于底泥，改性煅烧后，配合改性净水厂絮凝池污泥，沸石粉，膨润土和水泥，制粒，土工布打底，再用另一层土工布覆盖，将土工布边缘和内部进行缝合划分为数个20cm的方形小格，总厚约为24～25mm。该复合材料颗粒具有良好的结晶性和丰富的微孔、介孔孔道结构，对控制底泥氮磷释放及上覆水体中营养盐的削减均有显著效果，本发明利用土工布特有的致密性，耐腐蚀性和化学稳定性等特点，有效保持覆盖件整体结构的完整性，并使得失效的覆盖材料的定期更换变得简单。

橡胶复合材料及其制备工艺和应用 975

 0

本发明涉及一种橡胶复合材料及其制备工艺和应用，制备工艺的具体步骤为：(1)把丁苯橡胶、防老剂、硬脂酸、氧化锌，等离子体改性白炭黑以及硅烷偶联剂(Si69)依次加入到容器中混合均匀，停放5‑20h后再加入硫黄和促进剂混炼，得到混合材料；(2)将所得到的混合材料进行硫化成型，得到橡胶复合材料。本发明在高抗湿滑、低滚动阻力绿色轮胎用高性能橡胶复合材料开发领域具有潜在的应用价值。

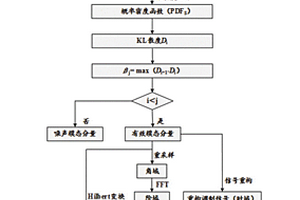

复合材料胶接质量评估和早期损伤识别方法及系统 1039

 0

本发明涉及一种复合材料胶接质量评估和早期损伤识别方法及系统，包括以下步骤：对获取的低频泵浦波和高频探测波的激励频率范围进行调理优化；根据优化后的低频泵浦波和高频探测波获取非线性声调制响应信号；计算非线性声调制响应信号的每个本征模式函数分量之间的概率密度函数；获取模态分量概率密度函数之间的KL散度；根据KL散度获取有效模态分量；根据有效模态分量获取首达波包飞行时间、混频调制参数、频率调制参数和幅值调制参数，对复合材料的胶接质量进行评估和早期损伤进行识别，采用本发明方法解决了对碳纤维复合材料胶接连接质量和早期损伤进行有效地非线性声学评价的难题。

芳纶纳米纤维增强甜高粱渣复合材料的制备方法 1125

 0

一种芳纶纳米纤维增强甜高粱渣复合材料的制备方法，采用二甲基亚砜/氢氧化钾体系对甜高粱渣及芳纶线进行预处理，利用生物基材料制备技术来生产具有良好力学强度的复合材料，进而扩宽废弃物甜高粱渣的应用途径，提高甜高粱渣的综合利用率，生产具有高附加值的产品，有效改善了甜高粱渣木塑复合材料的力学性能，提高了甜高粱渣废弃物的利用价值，实现了燃料乙醇工业废弃物甜高粱残渣在材料方面的高值化利用。

玻纤增强聚苯乙烯复合材料及其制备方法 1217

 0

本发明公开了一种玻纤增强聚苯乙烯复合材料及其制备方法，属于高分子材料技术领域。上述复合材料包括：聚苯乙烯树脂、改性玻璃纤维、抗氧化剂、分散剂；所述改性玻璃纤维表面涂覆浸润剂，所述浸润剂由以下组分组成：硅烷偶联剂、不饱和聚酯树脂乳液、水性环氧树脂乳液、表面活性剂、pH调节剂、抗静电剂、去离子水；所述硅烷偶联剂为质量比为1:0.4‑0.8的3‑巯基丙基三甲氧基硅烷和γ‑缩水甘油醚丙基三甲氧基硅烷的混合物；所述表面活性剂为质量比1:1‑2的脂肪醇聚氧乙烯醚和十八烷基硫酸酯钠的混合物。本发明将改性玻璃纤维添加到聚苯乙烯中，使得制备的复合材料具有较高的力学性能，在汽车轻量化的大背景下具有更广泛的应用。

柔性可修复导电有机硅复合材料及其制备方法与应变传感器应用 1170

 0

本发明涉及一种柔性可修复导电有机硅复合材料及其制备方法与应变传感器应用，属于柔性复合材料领域。本发明利用含儿茶酚残基的单体衍生物B通过Schiff碱反应改性含氨基聚硅氧烷衍生物A和氨基改性的多壁碳纳米管D分别得到含亚胺键和儿茶酚残基的聚硅氧烷衍生物C和含亚胺键和儿茶酚残基的改性多壁碳纳米管E，将含亚胺键和儿茶酚残基的聚硅氧烷衍生物C和含亚胺键和儿茶酚残基的改性多壁碳纳米管E进行复合，并且加入氯化锌，搅拌并超声后获得基于氢键、金属配位键和亚胺键的有机硅复合材料，其具有高效的室温自愈能力、出色的力学性能、优秀的导电能力和敏感的传感能力。可应用于柔性传感、电子皮肤、可穿戴电子产品和软体机器人中的应用。

晶体-非晶铝基复合材料的制备方法 1025

 0

本发明提供一种晶体‑非晶铝基复合材料的制备方法，包括以下步骤：(1)按摩尔比86:6.75:2.25:3.25:1.75分别称取Al、Ni、Co、Y和La高纯金属单质，各金属单质的质量分数≥99.99wt.％，混合，熔炼；若干次熔炼后制备得到合金母锭Al₈₆Ni_6.75Co_2.25Y_3.25La_1.75；(2)将合金母锭在氩气保护气氛下电弧熔化后，使用水冷铜模作为冷却介质快速进行铜模吸铸制备获得所述晶体‑非晶铝基复合材料；该吸铸工艺与铜模模具配合的冷却速度为10³K/s～10⁶K/s，且铜模模具上部的冷却速率低于下部的冷却速率。通过本发明方法可调控材料性能，制备的复合材料具有优异的力学性能，其室温抗压强度为625～865MPa之间，断裂强度在650～1000MPa，压缩塑性应变为1.3～3.3％。

木质复合材料 948

 0

本发明涉及一种木质复合材料，该木质复合材料有200‑550kg/m3的密度和4000‑12000MPa的刚度，所述刚度是根据标准EN789的4点弯曲实验测得的。所述木质复合材料包含长纤维和粘合剂，长纤维的瘦长系数大于30，而粘合剂有泡沫结构。

棕榈树皮为碳源镨掺杂碳量子点复合材料的制备方法 776

 0

本发明公开了一种棕榈树皮为碳源镨掺杂碳量子点复合材料的制备方法，其特征在于，首先，采用氯化镨与芦丁反应制备得到芦丁镧配合物；然后，在带有聚四氟乙烯衬套中反应釜中，按如下组成质量百分比加入，1‑丁基‑3‑甲基咪唑溴盐：92~95%，棕榈树皮粉：3~6%，再加入芦丁镨配合物：1.0~3.0%，盖好密封盖，置于恒温箱中，温度在100±2℃恒温，反应4 h，得到棕色透明液体，为镨掺杂碳量子点复合材料。该制备方法具有绿色环保，操作简单，掺杂稀土镨的碳量子点复合材料不需要二次修饰既可以具有荧光性能稳定性高、尺寸小而均匀，生物相容性好等特点，稀土镨元素的掺杂使其荧光性能可提高52%左右。

改性PP复合材料的制备方法 712

 0

本发明属于塑料改性技术领域，特别是涉及一种改性PP复合材料的制备方法；其由均聚PP、共聚PP、滑石粉、耐寒剂、抗氧剂、润滑剂和偶联剂组成，其中均聚PP和共聚PP占原料总量的重量百分比为50%-90%，且两者的重量比例为0.5-1:1；其制备方法包括共混、挤出和造粒；本发明提供的复合材料在低温条件下仍能保持良好的韧性，满足PP复合材料在较低温度下的使用要求。

增强型抗静电聚醚醚酮复合材料及其制备方法 1105

 0

本发明公开了一种增强型抗静电聚醚醚酮复合材料，所述组分按重量份数配比：聚醚醚酮45‑60份，连续长纤维15‑40份，石墨烯0.5‑5份，偶联剂0.1‑5份，加工助剂0.1‑5份。本发明还公开了该增强型抗静电聚醚醚酮复合材料的制备方法，连续长纤维经牵引机的作用在挤出机第一个排气口加入。本发明的聚醚醚酮复合材料制品表面质量高，生产工艺稳定，操作简单，满足抗静电使用要求，机械性能和热性能改善明显。

大型复合材料方舱的修复方法 1208

 0

本发明涉及一种大型复合材料方舱的修复方法，包括以下步骤，切割并打磨大型复合材料方舱壁受损的蒙皮；挖出受损蒙皮后部受损处的芯材，形成芯材修补腔；在芯材修补腔中进行修补芯材下料，并对修补芯材进行包边上装；在修补芯材的表面铺设修补蒙皮；在修补蒙皮的表面铺设脱模布，并使得整个修补处处于密封环境中；利用导流系统和注胶系统通过脱模布在修补蒙皮中注入树脂体系；脱去修补蒙皮表面的脱模布，并打磨修补蒙皮脱去脱模布后的表面。本发明中提供的方舱修复的方法耗材少，成本低，效果好，它不仅消除了传统预埋件造成的层合板内纤维先天不连续性特征，同时使断层的纤维能更好的结合在一起，解决了复合材料大型方舱的修复问题。

氰酸酯树脂复合材料的制备方法 1046

 0

本发明涉及高分子材料领域，具体地说是一种氰酸酯树脂复合材料的制备方法，其特征在于包括如下步骤：按重量份计，将50～100份氰酸酯树脂、1～30份增韧剂，在50～200℃下搅拌，熔解分散均匀后，降温到70～150℃，加入0.1～10份抗氧剂、0.1～20份紫外光吸收剂，熔解分散均匀后，降温到70～150℃，加入0.1～10份偶联剂、0.1～10份触变剂，分散均匀后，得到一种耐光照老化性能的氰酸酯树脂组合物，将树脂组合物进行涂膜工序、与纤维复合工序，固化后得到一种耐光照老化性能的复合材料。本发明制备的复合材料具有更好的耐光照老化特性，具有良好的工艺性，可以进行涂膜及复合工艺，来制备预浸料，制备工艺简单、生产成本低。

具有良好的阻燃效果的尼龙复合材料 764

 0

一种具有良好的阻燃效果的尼龙复合材料，其由以下重量份数的原料制成：耐高温尼龙40-55份，酚醛树脂2-4份，季戊四醇1-3份，双乙撑硬脂酸酰胺1.2-2.6份，硅烷偶联剂2-5份，碳化硅陶瓷粉8-14份，羧甲基纤维素1-3份，尿素2-4份，环三硅氮烷3-5份，表面活性剂4-7份，阻燃剂25-36份，抗氧剂1-2份，丙烯酸树脂7-10份，钛酸酯偶联剂1.5-2.3份。本发明的有益效果是：本发明的具有良好的阻燃效果的尼龙复合材料，具有优异的阻燃性能，复合材料的强度得到提高，大大提高了其力学性能，材料的性质稳定，耐热、耐候性能优良。

四氧化三铁/聚苯乙烯/二氧化钛/银纳米复合材料的制备方法 826

 0

本发明公开了一种四氧化三铁/聚苯乙烯/二氧化钛/银纳米复合粒子的制备方法，属于有机/无机纳米复合材料技术领域，该种方法将四氧化三铁、二氧化钛和银三种物质结合形成一种纳米复合材料，使该纳米复合材料兼具检测、分离、可再生性能，用作表面增强拉曼散射的基质，可极大地推动表面增强拉曼散射成为一种常规的分析技术。

适用于熔融塑化挤出的淀粉复合材料及其制备方法 916

 0

本发明涉及一种适用于熔融塑化挤出的淀粉复合材料及其制备方法，属于淀粉改性技术领域。本发明所述的适用于熔融塑化挤出的淀粉复合材料，由以下重量份数的原料制成：淀粉90‑100份，塑化剂5‑30份，流动促进剂0.1‑25份，相容剂0.1‑20份，助剂0.5‑5份，生物基树脂0‑90份。本发明所述的适用于熔融塑化挤出的淀粉复合材料，原料成本低，具有优异的可塑性和加工流动性，真正的克服了淀粉的重结晶和可逆性反应，大幅提升了材料的强度，适应性和用途广，节能环保；本发明同时提供了简单易行的制备方法，利于工业化生产。

石墨烯改性酚醛树脂的复合材料及其制备方法、应用 997

 0

本发明提供了一种石墨烯改性酚醛树脂的复合材料及其制备方法、应用。一种石墨烯改性酚醛树脂的复合材料的制备方法，包括下列步骤：在酚类化合物和醛类化合物反应0.2‑4h后,向反应液中加入石墨烯类物质，继续反应制得所述复合材料；所述石墨烯类物质选自石墨烯、氧化石墨烯、氧化石墨烯的衍生物中的一种或多种，优选氧化石墨烯；所述石墨烯类物质的用量为所述酚类化合物和醛类化合物的总重量的0.01‑15％,优选0.01‑5％,优选0.01‑2％,优选0.1‑1％。本发明解决了石墨烯在酚醛树脂基体中的团聚问题。

graphene-OPBI复合材料的制备方法 897

 0

本发明涉及一种graphene-OPBI复合材料的制备方法，步骤如下：（1）制备石墨烯溶液；（2）在100ml三口瓶中将甲烷磺酸/石墨烯溶液与纯甲烷磺酸溶液混合，得到总体积为30ml的溶液，使石墨烯的含量达到0.6wt%，加入5g五氧化二磷，搅拌溶解；随后在体系中加入5mmol 3, 3’-二氨基联苯以及5mmol 4, 4’-二苯甲酸醚，升温至140°C，在氮气氛围下搅拌反应4分钟；随后将产物沉析至冰水中，用5%的碳酸氢钠溶液洗涤24小时后，再用去离子水洗涤24小时，烘干后得到石墨烯-聚醚型苯并咪唑复合材料；（3）将0.5g石墨烯-聚醚型苯并咪唑复合材料加入到10ml二甲亚砜中，搅拌溶解，随后浇铸于光滑的玻璃板上，经干燥-洗涤-干燥，所得膜厚度为0.02-0.04mm。复合膜的物理性能大大提高。

废塑料与植物纤维复合材料 748

 0

一种废塑料与植物纤维复合材料，它是以大量植物纤维特别是木屑为材料，以废热塑性塑料为粘结剂，经过一定工艺复合而成集塑料、木材之优点于一体的复合材料，这种复合材料不仅能代替木材，塑料制作家具、门窗、工艺品以及包装、装潢、隔音、防潮和防蛀等材料，而且成本低、经济效益好。是一个较为理想的、一举多得、变客为利、变废为宝的经济技术开发项目和环保措施。

阻燃导电性聚丙烯复合材料 748

 0

本发明公开了一种阻燃导电性聚丙烯复合材料，其特征在于，原料各组分按照重量分组成如下：聚丙烯45-55份、聚乳酸树脂15-20份、溴化环氧树脂4-6份、N-六羟甲基氨基环三磷腈阻燃剂2-4份、抗氧剂0.4-0.6份、六次亚甲基四胺3-5份、氧化镁1.2-1.5份、导电剂2-3份、脱模剂0.8-1.2份、玻璃纤维6-8份。本发明的阻燃剂采用N-六羟甲基氨基环三膦腈，其制作方法简单，用量少，得到的复合材料具有遇火碳化面积小、无残焰、不阴燃等优点，热变形温度250℃，阻燃性达到V-0等级（UL-94-V-01.6mm），采用具有高催化性能的导电炭黑，具有优异的电性能，抗氧化剂使复合材料具有抗氧化的优点，应用前景广阔。

抗静电增强级PC/PET复合材料及其制备方法 1048

 0

本发明公开了一种抗静电增强级PC/PET复合材料及其制备方法。本发明的抗静电增强级PC/PET复合材料，其组分按质量百分数配比为：PC40%～60%、PET15%～30%、增强剂10%～15%、抗静电剂1%～3%、增塑剂0.5%～2%、相容剂1%～3%、抗氧剂0.1%～0.5%、润滑剂0.5%～1%。本发明的有益效果是，与现有技术相比，本发明制得的抗静电增强级PC/PET复合材料，具有优良力学性能和机械性能，而且具有抗静电效果好，成本低，可广泛适用于汽车、电子电器、建筑材料、机械零件、运动器械、仪器仪表等领域。

复合材料封头 1154

 0

一种复合材料封头,属于中央空调技术领域。本发明封头、法兰、接管为一体结构,采用复合材料在模具中一次成型,其原材料配方配比为:玻璃纤维65-70%、粘合材料30-35%、固化剂1-2%、催化剂1-1.5%。本复合材料封头简化了加工工艺,增加了产品的强度、硬度、延长产品的耐腐蚀、耐老化程度。缩短了施工周期短,降低了劳动强度,避免了质量隐患;减少了维护费用及综合成本。

用于地面修复与承载加固工程用复合材料、制备方法及应用 761

 0

本发明公开了一种用于地面修复与承载加固工程用复合材料、制备方法及应用，涉及高分子材料技术领域。本发明所述复合材料是以由超支化聚乙烯亚胺、滑石粉和玄武岩纤维按质量比为1～2:1:1～4混合而成。利用本发明的复合材料与水进行混合，可以通过灌浆注入待修复建筑，用于沉陷道面抬升调平与承载加固，不会影响建筑的主题结构，同时能够确保建筑系统的正常运行。

基于纳米复合材料传感器的制备方法及应用 1047

 0

本发明公开了一种基于纳米复合材料传感器的制备方法及应用，先用GO‑Fe3O4和EDOT配制成沉积液，通过电化学的方法，制备出GO‑Fe3O4/PEDOT纳米复合材料，修饰玻碳电极为工作电极，在催化剂的作用下将氨基化DNA固定在GO‑Fe3O4/PEDOT纳米复合材料上，制备出可以检测microRNA的生物传感器，建立了CC法和I‑T法两种检测模式，其具有较好的选择性和较高的灵敏度，可以适应当前血清中microRNA表达水平检测精度的要求，为开发快速在线检测血清中microRNA表达水平的检测装置提供了重要支持。
