上海上海有色金属复合材料技术理论与应用

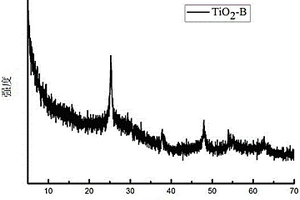

石墨烯-TiO2-B复合材料的制备方法 1055

 0

本发明涉及一种石墨烯-TiO2-B复合材料的制备方法。该方法包括如下步骤：（1）Hummers法制备氧化石墨，再用热膨胀法制备石墨烯；（2）将钛源和助剂水热法制备出花苞状TiO2-B；（3）将石墨烯和TiO2-B在室温下进行物理搅拌，混合从而得到石墨烯包覆花苞状TiO2-B复合材料。该复合材料产物为石墨烯包覆花苞状的TiO2-B，其中花苞的尺寸大约为400nm~500nm。本发明制备的石墨烯包覆花苞状TiO2-B复合材料的制备具有工艺简单，成本低廉等优点，可以广泛应用于锂电池负极材料上，具有较好的倍率性能和循环稳定性，能显著提高化学性能。

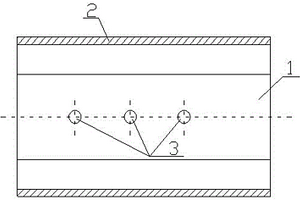

采用复合材料修复管道内腐蚀后的管道壁厚检测方法 721

 0

本发明公开了一种采用复合材料修复管道内腐蚀后的管道壁厚检测方法，本方法制作外壁包覆复合材料的试块，自试块内壁间隔钻出三个深度分别为试块公称壁厚30%、60%和80%的平底孔；采用低频电磁方法检测三个平底孔的电磁波相位值，根据三个平底孔的电磁波相位值采用指数函数拟合出一条电磁波相位值与壁厚减薄量的关系曲线；对采用复合材料修复管道采用低频电磁方法检测，检测到管道腐蚀减薄缺陷后，记录该缺陷的电磁波相位值；通过关系曲线查找管道该缺陷的电磁波相位值对应的壁厚减薄量，得到管道腐蚀减薄缺陷处的壁厚损失量或剩余壁厚。本方法解决采用复合材料修复管道内腐蚀的检测难题，掌握管道内腐蚀的状态，确保管道介质正常输送，杜绝安全隐患。

生物可降解镁基金属陶瓷复合材料及其制备方法和应用 1043

 0

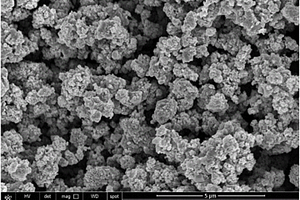

本发明涉及一种生物可降解镁基金属陶瓷复合材料及其制备方法和应用，所述镁基金属陶瓷复合材料以纯镁或者镁合金粉体以及硅酸钙陶瓷粉体为原料，采用放电等离子体技术加压烧结制得，其中硅酸钙陶瓷颗粒在所述镁基金属陶瓷复合材料中呈网络状分布。本发明中提供的新型镁金金属基复合材料具有制备方法简单快速、降解性可调控和可促进成骨的显著特点，可以在硬组织缺损修复领域等方面获得应用。

碳/纳米碳化二铁复合材料、复合电极及制备方法和应用 794

 0

本发明公开了碳/纳米碳化二铁复合材料、复合电极及制备方法和应用。复合材料中纳米碳化二铁分布在三维网络结构的碳中，碳的总含量为20％～60％，碳化二铁的含量为余量。复合材料的制备如下：(1)将聚合物单体和铁氰化合物分散于水和有机溶剂的混合溶液中，滴定氯化高铁水溶液，搅拌反应；或者将聚合物单体分散于水和有机溶剂的混合溶液中，滴定铁氰化合物和氯化高铁的水溶液，搅拌反应；(2)将所得反应液固液分离，洗涤，干燥，得到前驱体；(3)在惰性气氛下焙烧前驱体即得。本发明的复合电极在具有导电网络结构的集流体上负载碳/纳米碳化二铁复合材料，进一步提升了电极的电导率、电解液的浸润性，降低了电池的内阻和极化。

多孔碳球负载MxOy纳米粒子复合材料的制备方法 1071

 0

本发明涉及一种多孔碳球负载MxOy纳米粒子复合材料的制备方法，包括以下步骤：称取多孔碳球加入到溶剂中，经超声分散后加热升温反应，达到指定温度后，加入适量乙酰丙酮盐，进行高温回流反应，反应完成后进行离心分离、洗涤收集产物得到多孔碳球负载MxOy(M=Mn，Fe，Co)纳米粒子复合材料。本发明的工艺简单，制备条件通用，产物形貌稳定、纯度高，且产物处理方便简洁，适合于中等规模工业生产。

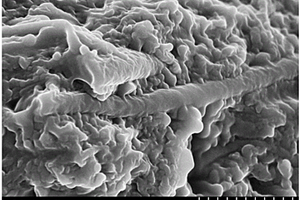

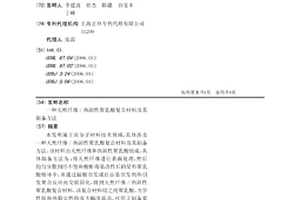

天然纤维/热固性聚乳酸复合材料及其制备方法 993

 0

本发明属于高分子材料技术领域，具体涉及一种天然纤维/热固性聚乳酸复合材料及其制备方法。该材料由天然纤维和热固性聚乳酸组成，具体制备方法为：将天然纤维进行表面处理，然后均匀分散到经不饱和酸酐端基改性后的星形聚乳酸熔体中，并通过辐射引发或自由基引发剂热引发聚合反应而交联固化，得到天然纤维/热固性聚乳酸复合材料。该复合材料较之纯聚乳酸，力学性能和热稳定性均有大幅度提高，可用于制备要求苛刻的工程塑料。本发明的复合材料使用废弃后可在自然环境中完全降解，属于环境友好材料，具有广阔的应用前景。

防塑性开裂的混杂纤维水泥基复合材料 903

 0

本发明属于材料科学与工程科学技术领域,具体涉及一种防止塑性收缩开裂的混杂纤维水泥基复合材料(水泥净浆、砂浆、混凝土及其复合材料),由有机合成纤维和无机纤维组成。本混杂纤维可对水泥基材料自成型后开始至终凝前的塑性收缩开裂有很好的抑制减少作用,较之不掺者可使塑性裂缝减少80%以上,且与采用单一纤维相比,具有多减少裂缝20-60%的混杂复合效果,本发明可广泛应用于水泥基材料工程,如水泥混凝土路面、桥面、地坪、护坡、大坝等工程中,以提高工程质量。

可发黄橙光的聚丙烯荧光复合材料制备方法 1089

 0

一种可发黄橙光的聚丙烯荧光复合材料制备方法,先将无机纳米材料与分散剂、相容剂及少量聚丙烯制成发光母料,再将母料与聚丙烯复合,使热塑性聚丙烯具有荧光性能,并通过选用无机硫化锌纳米材料来控制聚丙烯的发光波长,使聚丙烯在紫外光的照射下发出黄橙光,使聚丙烯功能化。本发明工艺简单,制得的聚丙烯无机纳米荧光复合材料,可作为聚合物荧光材料或荧光标识材料使用,并可采用塑料加工工艺成膜或制成制品,不需使用溶剂,对环境污染小,有着良好的应用前景。

铜基石墨与锆粉末冶金复合材料及其制备方法和用途 1108

 0

本发明涉及一种铜基石墨与锆元素粉末冶金复 合材料，主要是用作磁浮列车的受流器滑块和接触块材料，以 及该材料的制备方法和用途。所述粉末冶金复合材料中合金成 分重量百分比为：石墨3.0～15.0％，铬1.0～2.0％，铅4.0％， 含有锌或锡，锌0～8.0％，锡0～8.0％，锆0.4～0.8％，余量 为铜。用所述合金粉末制成的滑板材料具有电阻低、导电容量 高、自润滑功能、磨损小、离线率低的特点，并且在节能、减 小电火花等方面均有显著的优点。同时，在生产造价上也优于 其他受电靴滑板材料。

陶瓷颗粒增强铝基复合材料的制备方法 955

 0

一种陶瓷颗粒增强铝基复合材料的制备方法, 将 陶瓷颗粒用助浸剂氟酸盐 如K2ZrF6、K2TiF6、Na3AlF6、 NaF、CaF2处理, 即用浓度5～15%的K2ZrF6、 K2TiF6水溶液在80～95℃下浸泡后烘干, 或者将陶瓷 颗粒与氟酸盐混合后烘干, 处理过的陶瓷颗粒放在铝液底部, 保 温一段时间后进行平稳搅拌, 将铝液浇入铸型。本发明可以改 善铝液对陶瓷颗粒表面的润湿性, 并通过进行平稳搅拌, 可以在 大气环境下制备出所需的复合材料。

碳纤维增强的聚乙烯复合材料 985

 0

本发明属于复合材料技术领域,具体涉及一种碳纤维增强的聚乙烯复合材料及其制备方法,其特征为本发明复合材料由以下组分组成(重量份):高密度聚乙烯80～100份;低密度聚乙烯10～20份;碳纤维15～20份;偶联剂5～15份;增塑剂0.5～1份,其中碳纤维经过等离子接枝改性处理。本发明制备方法:首先将高密度聚乙烯、低密度聚乙烯、马来酸酐接枝聚乙烯以及碳纤维加入到双辊筒炼塑机,混炼过程中加入偶联剂和增塑剂,混炼温度200～250℃,时间10～20分钟;将混炼好的材料进行模压,制得产品。本发明制备的碳纤维聚乙烯复合材料,性能优异,可以广泛应用于医疗器械、土木建筑、电子工程、石油化工、汽车、冶金等行业。

复合材料及制备方法和用途 857

 0

本发明公开了一种复合材料及制备方法和用途。所述复合材料包括多孔钛合金或多孔钛、包裹在所述多孔钛合金或多孔钛外的碳纳米管层、包裹在所述碳纳米管层外的羧基介孔硅包覆碳纳米管层。本发明的复合材料通过电化学的方法在多孔钛合金或多孔钛的表面依次沉积碳纳米管和羧基介孔硅包覆碳纳米管层，其能作为生长因子的载体同时实现生长因子的控释。本发明还提供了一种生物医学材料，其由本复合材料与生长因子偶联获得，能促进细胞增殖、分化和迁移，其能作为深度优化肌功能保存型关节假体，使得假体置换后肌肉结构和功能得到保存和恢复的。

复合材料部件的成型方法和成型系统 758

 0

涉及复合材料部件的制造方法领域的复合材料部件的成型方法包括如下步骤：获取机织预制体，在机织预制体的边缘留有放大边区域；使用织物包裹放大边区域并压实处理，以局部提高机织预制体放大边区域之内的纤维体分含量，获得包裹预制体；将包裹预制体置于具有多个注胶口和出胶口的成型模具的内腔中，在部分注胶口与包裹预制体之间增设树脂分流装置，在树脂分流装置上沿两个相交方向设置分流孔缝，通过部分注胶口并经由树脂分流装置向内腔注入树脂，同时通过其余注胶口向内腔注入树脂；树脂注入完成后，进行高温固化，获得成型毛坯件并将成型毛坯件脱模。上述成型方法可以获得高质量复合材料部件。还提供复合材料部件的成型系统。

增韧聚乳酸复合材料及其制备方法 1082

 0

本发明公开了一种增韧聚乳酸复合材料及其制备方法，其中，一种增韧的聚乳酸复合材料，其包括：所述聚乳酸复合材料的原料包括以下重量份配比的组分，聚乳酸(PLA)20～80份；聚对苯二甲酸乙二醇‑1,4‑环己烷二甲醇酯(PCTG)20～80份；相容剂0～9份；增韧剂0～5份；抗氧剂0.1～0.5份；所述的聚乳酸包括L‑乳酸和D‑乳酸，平均分子量为207kDa，相对密度范围为1.20～1.30g/cm³，熔融温度为200‑220℃本发明制备的增韧聚乳酸复合材料综合性能优异，有效改善了PLA与PCTG的相容性，缺口冲击强度和韧性大幅度提升，热变形温度有所提升，可以在工业上被应用于某些特定的包装材料和容器材料。

纤维增强热塑性复合材料及其制备装置和制备方法 853

 0

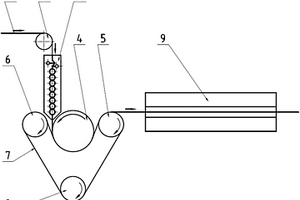

本发明属于复合材料技术领域，涉及一种纤维增强热塑性复合材料和制备方法，所述制备装置依次包括展纱装置、浸渍装置、成型压机和加热烘道，所述成型压机包括第一压紧传输部和第二压紧传输部，所述第一压紧传输部和第二压紧传输部相接触形成接触面并对进入该接触面的通过物产生持续的压力并将其传输至加热烘道。经该制备装置和制备方法制得的纤维增强热塑性复合材料可选用高线密度的连续纤维制得浸渍效果好，无明显干纱或树脂分层现象的纤维增强热塑性复合材料。

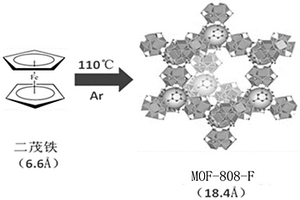

MOF-808负载二茂铁的复合材料及其制备方法和应用 1121

 0

本发明公开了一种MOF‑808负载二茂铁的复合材料及其制备方法和应用，该复合材料通过Zr₆O₄(OH)₄(F)₆(btc)₂负载二茂铁制备得到，所述Zr₆O₄(OH)₄(F)₆(btc)₂中的F指甲酸。所述复合材料中，Zr₆O₄(OH)₄(F)₆(btc)₂和二茂铁的质量比为(20:1)～(5：1)。所述的复合材料用于氧气的吸附。本发明通过引入二茂铁作为合适的氧气吸附体，在保证氧气吸附性能的同时，能够避免氧化物产生的晶体塌陷。

改善的木质素环氧树脂/碳纤维复合材料及其制备方法 959

 0

本发明提供了一种改善的木质素环氧树脂/碳纤维复合材料及其制备方法，为改性木质素环氧树脂和碳纤维交联固化后得到，所述木质素环氧树脂包括以下原料：酶解木质素，脂肪族二元醇，超支化多元醇，螺环二醇，脂肪族二元酸/酸酐，含氟芳香族二元酸/酸酐，环氧稀释剂，1,3,5‑三(三甲氧基硅丙基)异氰脲酸酯。本发明复合材料具有优异的耐腐蚀的能力，在酸、碱、盐中浸泡后，力学强度基本没有下降。同时，加入的螺环二醇和1,3,5‑三(三甲氧基硅丙基)异氰脲酸酯起到协同复配作用，显著改善了复合材料的层间剪切强度；本发明实现了耐腐蚀和改善碳纤维/环氧树脂界面亲和力的双重效果，有利于木质素环氧树脂/碳纤维复合材料的开展利用。

柔性导电高分子复合材料的制备方法和压力传感器及矩阵压力传感器 1033

 0

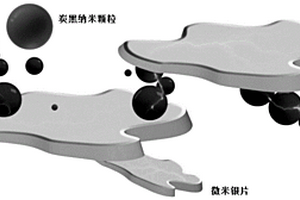

本发明提供了一种柔性导电高分子复合材料的制备方法，该方法包括制备聚二甲基硅氧烷(PDMS)，将微米尺度的银片和炭黑纳米颗粒加入PDMS中研磨充分混合形成混合物，以及通过压注成型工艺将混合物注入模具中，将模具置于烘箱中烘烤并进行退火处理最终形成高分子复合材料。本发明同时也提供了应用以上制备的柔性导电高分子复合材料的压力传感器与矩阵压力传感器。本发明的制备方法选择了在尺寸、结构维度及物理形状和电导率等方面差异较大的银片和炭黑作为填充物，通过采用双填充体系能够获得电学、机械性质均得到增强的柔性导电高分子复合材料。

防割刺防辐射复合材料及其制备方法 725

 0

本发明公开了一种防割刺防辐射复合材料及其制备方法，所述复合材料包括由经纱、纬纱织造的面料和涂覆于所述面料的防辐射聚氨酯树脂层；所述经纱为钨丝、含有钨丝的复合纱线中的一种，所述纬纱为高强纱线；或所述纬纱为钨丝、含有钨丝的复合纱线中的一种，所述经纱为高强纱线。本发明的防割刺防辐射复合材料，采用本身具有较高的力学性能和抗辐射性能的钨丝纤维与其他高强纱线共同织造，再经过与抗辐射性的聚氨酯树脂复合，使复合材料具有较高的防切割抗穿刺性能和抗辐射性能，适合在医疗系统、核电系统、航空航天、警用防护、工业防护领域使用；另外，聚氨酯树脂有较高的抗冲击性能，韧性较好，使面料的抗冲击性能提高，并且具有一定的柔韧性。

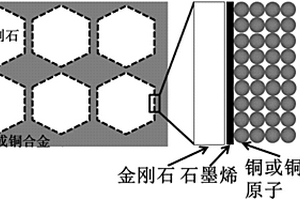

石墨烯修饰界面的高导热金属基复合材料及其制备方法 1173

 0

本发明提供一种石墨烯修饰界面的高导热金属基复合材料及其制备方法。所述的石墨烯修饰界面的高导热金属基复合材料包括金刚石、石墨烯修饰的金属粉体。所述的制备方法包括：将金属粉体进行退火还原，去除表面的氧化物；对退火还原的金属粉体包覆固体碳源或气体碳源，在氢气气氛保护下高温原位生长得到石墨烯包覆的金属粉体；将石墨烯包覆修饰的金属粉体与金刚石混合，通过热压烧结，制备石墨烯修饰界面的高导热金属基复合材料。本发明有效地改善了金属基体与金刚石颗粒的界面润湿性，降低界面热阻，高导热石墨烯的引入，提高复合材料的热导率，可用作高功率密度器件的热管理材料。

用于防止X射线背散射的轻质铅复合材料及其制备方法 1154

 0

本发明提出了一种用于防止X射线背散射的轻质铅复合材料及其制备方法，所述复合材料自下而上依次包括：薄膜层、泡棉材料层、铅箔层、导电粘合剂层和防粘衬里层。本发明的用于防止X射线背散射的轻质铅复合材料，可以起到对散射线的吸收和屏蔽的作用，从而消除x射线的散射线，提高X射线成像时的图像质量，其中的软质部分可以用于保护x射线成像核心器件，泡棉材料提高了平整度和保护能力。另外，本发明的用于防止X射线背散射的轻质铅复合材料采用轻量化设计，可以整体减轻x射线整机的重量，且施工和装配方便，具有很好的商业前景。

聚醚酮酮基复合材料、组合物、修复体及制备方法、应用 731

 0

本发明公开了一种聚醚酮酮基复合材料、组合物、修复体及制备方法、应用。聚醚酮酮基原料组合物包括下述组分：聚醚酮酮粉末和氮化硅粉末，聚醚酮酮粉末和氮化硅粉末的质量比为(1～3)：(2～4)，氮化硅的D50粒径为0.5～3.5μm。本发明的聚醚酮酮基复合材料具有良好的促成骨性和生物相容性，能够促进成骨细胞的粘附、增殖和分化。本发明的骨修复体植入生物体内后能抑制感染，促进新骨再生，保证植入体的长期稳定。本发明的聚醚酮酮基复合材料的制备方法简单易行，可根据临床需求相应调整聚醚酮酮基复合材料的制备工艺来制备不同形状、规格和力学性能的骨修复体。

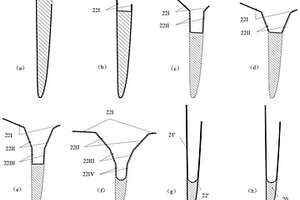

复合材料风扇叶片前缘金属加强边的制备方法 798

 0

本发明提供了一种复合材料风扇叶片前缘金属加强边的制备方法，所述制备方法包括：将前缘金属加强边的内腔加工分为多段，并逐段采用机械加工和蠕变变形的方式扩大侧壁板的开口角度，再利用蠕变成型工艺将两壁板进行精确成型。本发明复合材料风扇叶片前缘金属加强边的制备方法具有如下优势：一、在机械加工的基础上，结合蠕变成型技术，解决了窄开口、深槽结构的机械加工难题，提高内表面的成型精度。二、其将前缘金属加强边的加工分为多段，并采用蠕变变形的方式扩大侧壁版的开口角度，降低了加强边内型面加工的难度，提升内表面的成型精度，降低成型过程中的残余应力。

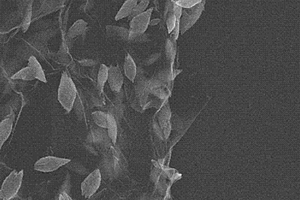

石墨烯负载片状氧化铜复合材料及其水热合成方法 692

 0

本发明涉及一种石墨烯负载片状氧化铜复合材料及其水热合成方法。其典型特征为CuO片层与石墨烯片层的片片复合，是一种准二维的纳米结构。作为基体骨架的石墨烯具有良好的导电性，氧化铜片层可以通过石墨烯片实现其良好导电性，提高了复合材料的表观电导率。生长在石墨烯两旁的片状氧化铜的宽度约为200nm，长度为300-500nm，复合石墨烯纳米片的平面尺寸在1-100μm，厚度在1-20nm。该材料制备经过两个典型步骤，一是制备热解石墨烯，二是水热合成石墨烯负载片状氧化铜复合材料。本发明方法制备的石墨烯负载片状氧化铜复合材料单电极电容高、循环性能好，适用于超级电容器电极材料。

良外观耐腐蚀聚丙烯复合材料及其制备方法 670

 0

本发明涉及一种良外观耐腐蚀聚丙烯复合材料及其制备方法，所述的复合材料由以下重量份数的原料制成：聚丙烯100份，高抗冲聚苯乙烯5～10份，玻纤10～50份，相容剂13～5份，相容剂21～3份，抗氧剂0.3～1份，润滑剂0.5～5份，偶联剂0.2～0.5份。本发明还提供这种良外观耐腐蚀聚丙烯复合材料的制备方法。本发明优点在于：制得的复合材料具有优异的外观及耐化学腐蚀性，同时具有较强的拉伸强度、缺口冲击强度，综合性能优异，可用于洗衣机滚筒、洗碗机支架、泵体等领域。

混杂纤维增强尼龙复合材料及其制备方法 713

 0

本发明公开了一种混杂纤维增强尼龙复合材料及其制备方法。本发明的混杂纤维增强尼龙复合材料组分按重量份分别为：尼龙树脂30～80份、纤维A?10～30份，纤维B?10～30份、增韧剂0～10份、抗氧剂0.1～1份、加工助剂0.2～2份。与目前市场上常见的碳纤维增强尼龙复合材料相比，本发明的混杂纤维复合材料在保持较高的拉伸强度、拉伸模量、冲击强度等性能的同时，价格大幅下降。

高透明度、高纳米纤维填充量协同增强的复合材料的制备方法 776

 0

本发明公开了一种高透明度、高纳米纤维填充量协同增强的复合材料的制备方法，属于纳米复合材料的领域。本发明的制备方法包括如下步骤：1)将透明树脂与固化剂混合均匀，然后转移到培养皿中，再向培养皿中加入纳米纤维膜后充分浸渍，得到浸润的混合物；2)对步骤1)制备的浸润的混合物进行升温处理，发生固化反应，制备得到高透明度、高纳米纤维填充量协同增强复合材料的复合薄膜，且浸渍和固化反应均可以在标准大气压下或者真空下进行，本发明的制备方法利用纳米纤维的高长径比、网状缠结等特性，控制树脂在纳米纤维内部的填充量，制备的复合材料不但具有较强的力学性能，而且具备较高的透明度。

玻璃纤维增强聚酯的复合材料及其制备方法 680

 0

本发明涉及一种玻璃纤维增强聚酯的复合材料,其组成(重量%)为聚酯45～87%,成核剂1～3.5%,增韧、扩链剂1.5～20%,抗氧剂0.1～1%,玻璃纤维(直径6-17微米)10～37%。其制备方法是以聚酯为基体,加入成核剂、增韧、扩链剂、抗氧剂和玻璃纤维经熔融挤出,造粒。该复合材料具有易加工,冲击强度和模量高等特点。

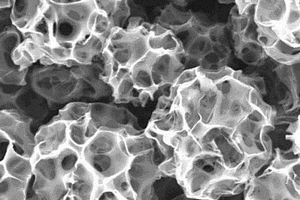

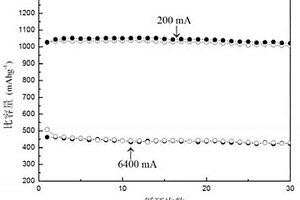

三维多孔的钴基/石墨烯复合材料及其制备方法 1090

 0

本发明公开了一种三维多孔的钴基/石墨烯复合材料及其制备方法；该复合材料由要由钴基材料和石墨烯组成；石墨烯构成多孔的三维立体导电网络，并将钴基材料包覆在其导电网络中，形成三维多孔的钴基/石墨烯复合材料；制备时，采用溶剂热原位一步合成方法，将石墨烯和钴盐前驱体分散在溶剂中，置于反应釜中进行溶剂热反应，冷冻干燥即得。将该复合材料用于锂离子电池中，在电流密度高达6400mA/g时进行恒流充放电测试，30次循环后的可逆容量仍稳定在400mAh/g以上。本发明的优点在于，原料廉价易得，成本低廉，产率高，操作过程简单安全，环境友好，产品结构稳定，适合大规模工业化生产。

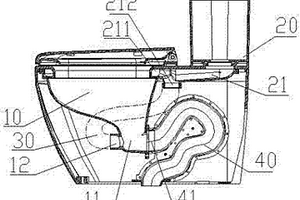

节水型热塑性树脂基新型复合材料座便器及制备方法 1109

 0

本发明涉及一种节水型热塑性树脂基新型复合材料座便器及制备方法,该座便器采用包含无机填料的热塑性树脂基新型复合材料,通过注射工艺制成,其包含:便池本体,该便池本体的下部设置有便池出水口,便池出水口的侧壁设置有冲水管道出口;水箱,在该水箱的底部设置有腔体,该腔体在远离水箱的一端设置有主道口和冲水管道入口,该腔体与便池本体通过主道口连通;冲水管道;及虹吸管道,该虹吸管道的上端设置进水口,该进水口与便池出水口连通。本发明还提供了该座便器的制备方法,该方法原料充足易得,操作简单,生产效率高,能耗小,环境友好,制备所得的座便器精制美观,物理性能良好,自洁性好,节水明显-全冲水3升,小冲水2升,冲水流畅。
