上海上海有色金属复合材料技术理论与应用

改性碳纤维、改性碳纤维增强环氧树脂复合材料及其制备方法 737

 0

本申请涉及一种改性碳纤维、制备该改性碳纤维的方法、具有界面自修复性能的改性碳纤维增强环氧树脂复合材料以及制备该改性碳纤维增强环氧树脂复合材料的方法。本文所述的改性碳纤维增强环氧树脂复合材料具有修复条件简便、易实现，修复成本较低，可多次修复等优点，可有效延长碳纤维增强环氧树脂复合材料的使用寿命。

ED-Mn@ZIF-67复合材料及制备方法和其应用 871

 0

本发明公开一种ED‑Mn@ZIF‑67复合材料及制备方法和其应用，其制备包括：a）将六水硝酸钴、四水硝酸锰，二甲基咪唑溶于N,N‑二甲基甲酰胺(DMF)溶剂中，超声溶解之后加入导电剂四丁基四氟硼酸铵(MTBS)，上述溶液超声之后得到电解液，b）将矩形的活化泡沫镍置于上述电解液中，电沉积3~10 min，制得Mn@ZIF‑67负载在泡沫镍上的复合材料，即ED‑Mn@ZIF‑67复合材料；整个制备过程的步骤简便，所需条件不苛刻，操作简单，耗时短；将ED‑Mn@ZIF‑67复合材料应用在超级电容器，表现出高达494 F/g的比电容，以及良好的倍率特性，是非常有潜力的超级电容器电极材料。

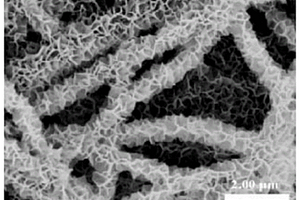

纤维素基碳纳米纤维复合材料及其制备和应用 1117

 0

本发明涉及一种纤维素基碳纳米纤维复合材料及其制备和应用，所述复合材料为：采用天然可取的纤维素为原料，经静电纺丝，低温氧化，高温碳化得到碳纳米纤维，然后一步水热法在纤维素基碳纳米纤维上负载NiCo₂O₄纳米片。本发明C‑CNFs/NiCo₂O₄复合电极材料具有自支撑、轻质、柔性等特点，在便携式电子产品、智能服装领域具有的广泛的应用前景。本发明操作简便，不需要复杂设备，适合规模化生产。

碱金属离子电池负极的锡/磷化锡/碳复合材料的制备 704

 0

本发明公开了一种碱金属离子电池负极的锡/磷化锡/碳复合材料的制备；主要包括：首先利用海藻酸钠与四价锡离子交联，使用氯化钠作为抑制剂，然后冷冻干燥交联产物，将产物在惰性气氛下碳化后，再使用次磷酸钠磷化得到锡/磷化锡/碳复合材料。本发明通过海藻酸钠交联的方法产生纳米尺寸的氧化锡颗粒，并使其被石墨化的碳包裹住，高分子裂解过程中又形成了较好的孔道结构，在使用气态磷化在获得锡/磷化锡/碳复合材料的同时，保留了其结构，因此制备出的复合材料具有好的孔通道和导电性，能有效抑制锡的膨胀，因而用于碱金属离子电池时具有好的循环性能和倍率性能。该方法操作简单，工艺成本低，易于工业化大规模生产。

基于金属有机凝胶的Fe-N-C复合材料及其制备方法 1034

 0

本发明公开了一种基于金属有机凝胶的Fe‑N‑C复合材料及其制备方法。所述Fe‑N‑C复合材料的原料包括对苯二甲酸，邻苯二胺及硝酸铁。制备方法为：将对苯二甲酸与邻苯二胺混合后，溶解于N，N‑2甲基甲酰胺中；将硝酸铁溶解于乙醇中；将两种溶液混合后超声，得到凝胶；凝胶经高温碳化制备Fe‑N‑C复合材料。本发明利用金属有机配位制备凝胶，再通过高温碳化技术得到具有高催化活性的过渡金属氮掺杂的碳材料。所制备的Fe‑N‑C复合材料具有较高的电催化活性以及电化学稳定性，是理想的氧还原催化剂。

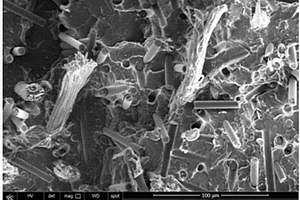

芳纶纤维改性碳纤维增强聚乳酸热塑性复合材料及制备方法 1066

 0

本发明涉及一种芳纶纤维改性碳纤维增强聚乳酸热塑性复合材料及制备方法。该复合材料包括如下重量份的组分：碳纤维5‑30，芳纶纤维1‑15，聚乳酸树脂基体70‑90，相容剂，其他助剂1‑3在双螺杆挤出机中挤出造粒；本发明提供了一种芳纶纤维改性碳纤维增强聚乳酸热塑性复合材料及制备方法。与现有技术相比，部分芳纶纤维采取侧位进料的方式，添加少量的芳纶纤维能够显著提高碳纤维/聚乳酸复合材料的冲击韧性，实现了聚乳酸的增强和增韧。降低生产成本同时也有利于推动绿色环保的聚乳酸材料的进一步应用。

制备超薄碳/碳复合材料双极板的方法 986

 0

本发明公开一种制备超薄碳/碳复合材料双极板的方法，其采用超细碳纤维网胎成型工艺、石墨烯改性树脂/沥青料浆分散技术、碳纤维网胎/料浆流场压延成型工艺、大规模双极板CVI(Chemical Vapor Infiltration化学气相渗透法)致密化工艺。本发明通过设计和优化每一步工艺，获得了低成本超薄高强高电导C/C复合材料双极板，其具有良好的强度、弹性和导热，密度<2.2g/cm³、弯曲强度超过150MPa、腐蚀电流密度<0.016mA/cm²、体积电导率达到300S/cm、面电阻<0.01Ωcm²、平均气体透过率<2.0e‑6cm³/s cm²(△P＝2atm)。

高强度纳米孔可陶瓷化烧蚀防热复合材料及其制备方法 899

 0

本发明涉及一种高强度纳米孔可陶瓷化烧蚀防热复合材料及其制备方法，该复合材料包括以下质量百分比的组分：杂化树脂20‑60ωt％，纤维增强体40‑80ωt％，所述的杂化树脂包括有机硅杂化酚醛树脂，所述的复合材料厚度为2‑50mm，密度为700‑1400kg/m³，纳米孔直径在50‑1000nm范围内，通过(1)杂化树脂溶胶的制备；(2)溶胶浸渍；(3)溶胶‑凝胶反应；(4)复合材料的干燥后，得到。与现有技术相比，本发明具有树脂与纤维界面结合力大，压缩模量、弯曲强度和拉伸强度高，高温下可陶瓷化，热导率低等优点。

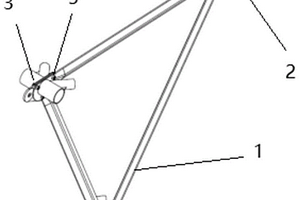

大型三角形复合材料管桁架模块化连接节点 730

 0

本发明公开了一种大型三角形复合材料管桁架模块化连接节点，涉及复合材料管桁架结构技术领域，包括三角形连接体、管端节点A、管端节点B、管端节点C和螺栓副；三角形连接体包括杆、三种角部节点板和嵌套件；管端节点有三种，一种是包括弦杆管连接套管和连接法兰；另外两种是多了一根和两根腹杆管连接套管；杆的中段为菱形截面，两端为菱形过渡至扁平矩形；杆的外壳为高性能CFRP多层复合材料薄壁管，杆内为PMI填充材料；杆是一次成型。本发明可以实现大型三角形复合材料管桁架模块化连接，具有质量轻、强度高、刚度大、性能与工艺可设计性、一体化成形、连接简单可靠、杆件稳定、承载力大、几何容差要求低等优点。

高耐热高强度的聚丙烯复合材料及其制备方法 719

 0

本发明公开一种高耐热高强度的聚丙烯复合材料，包括以下原料组分以及重量份：聚丙烯72‑85份；短切碳纤维11‑15份；炭黑8‑13份；相容剂3‑8份；成核剂2‑8份；所述短切碳纤维的密度为1.4‑1.9g/cm³，直径是5.2μm‑5.7μm，抗拉强度为3.6‑4.5GPa，弹性模量为300‑350GPa。本发明公开一种高耐热高强度的聚丙烯复合材料，在短切碳纤维配合相容剂作用下，聚丙烯复合材料具备高耐热以及高强度的特性；通过增加炭黑，使得聚丙烯复合材料具备高强度以及高抗静电性能；本发明制备过程简单，原料以及设备易得，因此适合工厂规模化生产。

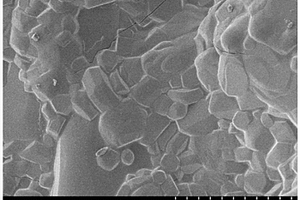

钛酸铝复合材料及其制备方法 1169

 0

本发明涉及一种钛酸铝复合材料及其制备方法，所述钛酸铝复合材料含有钛酸铝、钙长石CaO·Al2O3·2SiO2和堇青石Mg2Al4Si5O18的复合相。

掺杂钆的空心囊泡结构纳米复合材料及其制备与应用 1010

 0

本发明涉及一种掺杂钆的空心囊泡结构纳米复合材料，该复合材料以掺杂钆的二氧化硅空心囊泡为主体，在主体表面修饰光敏剂和带硅烷的聚乙二醇，主体中，钆的摩尔数和二氧化硅的质量之比为(0.8～1.5)mmol：(80～120)mg，主体、光敏剂和带硅烷的聚乙二醇的重量比为(40～50)：(0.5～1.6)：(30～50)；以醋酸钆为刻蚀剂，以实心二氧化硅微球为硅源和硬模板，以醋酸盐高温下产生的CO2为软模板，一步合成空心囊泡微球，再修饰光敏剂使材料具有光动力学和光热性质，用于制备造影剂或具有光动力学和光热治疗效果的功能材料。与现有技术相比，本发明合成方便，在MR和超声成像效果明显，同时还具有光动力学和光热治疗效果，在诊疗一体化应用中，有很好的发展前景。

制备低孔隙率PPS/CFF热塑性复合材料的方法 1104

 0

本发明公开了一种制备低孔隙率PPS/CFF热塑性复合材料的方法，包括以下步骤：将CFF与PPS薄膜(或无纺布)交替叠层，升温至320-340℃，使PPS全部熔融；待PPS全部熔融后对PPS熔体和CFF加压至0.5-2.1?MPa，使PPS熔体对CFF充分浸润；以40-100℃/min的降温速率对浸润了PPS的CFF进行降温，降温至240℃-260℃；在240℃-260℃时，加压至3-7MPa，并在最大压力值时，保压5-10?min；释放压力至常压，且自然冷却至室温。本发明能制备孔隙率小于2％，冲击强度为50-65kJ/m2，拉伸强度为760-1000MPa的PPS/CFF热塑性复合材料。

低吸水率耐高温尼龙复合材料及其制备方法 1083

 0

本发明公开了一种低吸水率耐高温尼龙复合材料，由包括以下重量份的组分制成：尼龙盐100份，稀土氧化物0.1～2份，封端剂0.1～1份，催化剂0.1～0.6份，去离子水30～60份。本发明还公开了一种上述低吸水率耐高温尼龙复合材料的制备方法：称取100份的尼龙盐、0.1～2份的稀土氧化物、0.1～1份的封端剂、0.1～0.6份的催化剂和30～60份的去离子水，将以上组分混合后加入到高压反应釜内；用氮气置换高压反应釜内的空气至少三次，然后通入氮气作为反应保护气；升温、加压，通过释放反应釜内水蒸气的办法保压、恒压进行反应；然后将反应釜内压力泄压至常压、出料得到低吸水率耐高温尼龙复合材料。本发明制备出了具有耐高温、高强度、高热变形温度、尺寸稳定性好、吸水率低的复合材料。

二硫化锡纳米盘@还原氧化石墨烯复合材料的制备方法 1160

 0

本发明涉及了一种SnS2纳米盘@RGO复合材料的制备方法，具体涉及到采用相关Sn盐，采用控制反应物浓度、反应温度及时间即可实现纳米复合结构的制备。具体为将一定量的氧化石墨烯超生分散为水溶液后；加入溶于酸溶液的Sn盐溶液搅拌形成均匀的混合溶液；后缓慢加入定量的乙酰硫脲后持续搅拌，将搅拌后的溶液放入反应釜中后放置在马弗炉中，于180℃下反应12小时取出；采用冰水混合溶液降温后将反应的沉淀产物离心提纯后用乙醇和去离子水洗涤3次，在真空干燥箱中于60℃下干燥5小时，即可制得可明显提高电池比容量和降低循环损失率的SnS2纳米盘@RGO复合材料。

高性能碳纤维纳米复合材料及其应用 820

 0

本发明公开了一种高性能碳纤维纳米复合材料及其应用，其用独特的展纤、整经工艺在轴向立体织机上制造织物和立体复合材料，显著提高复合材料厚度方向的力学性能，由于他们的结构的整体性，在厚度方向的拉力和厚度方向垂直的剪切力作用下，有很好的机械弹度，解决了产生裂缝等问题，为碳纤维复合材料的发展起了重大促进作用。

高容量储能器件用参杂非晶碳复合材料的制备方法 773

 0

本发明涉及高容量的电化学储能材料技术领域，具体地说是一种高容量储能器件用参杂非晶碳复合材料的制备方法。一种高容量储能器件用参杂非晶碳复合材料的制备方法，其特征在于：具体制备方法如下，将碳氢化合物与杂质化合物混合均匀；将预处理后的混合材料在惰性气体下进行热处理；将热处理后的混合材料经研磨粉碎后，获得参杂非晶碳复合材料。同现有技术相比，主要采用原来来源广泛且成本低的植物类或合成类高碳含量的聚合物或化合物，可获得参杂非晶碳结构的复合材料，可用于高比容量的储能器件包括锂离子、钠离子电池、超级电容等，易于规模化工业生产和应用。

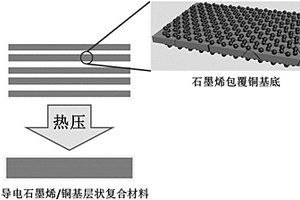

高导电石墨烯/铜基层状复合材料及其制备方法 1154

 0

本发明公开一种高导电石墨烯/铜基层状复合材料及制备方法，其特征在于，所述的复合材料由CVD石墨烯与板状铜基底交替复合构成层状结构，层内厚度方向为单晶态，且具有(111)晶面高度取向。所述方法为：(1)通过化学气相沉积(CVD)技术在板状铜基底上下表面生长石墨烯并诱导铜基底沿(111)择优取向，制备得到三明治状的石墨烯包覆铜基底；(2)将多片石墨烯包覆铜基底通过热压烧结致密化构成高导电石墨烯/铜基层状复合材料。本发明所制得的层状复合材料电导率高，传导水平高于纯银，且易于生产，可用作各种类型的传导材料。

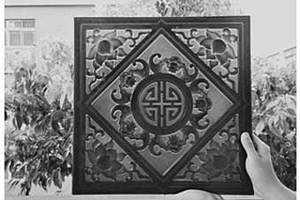

咖啡渣环氧树脂复合材料制备方法 1070

 0

本发明公开一种咖啡渣环氧树脂复合材料制备方法，咖啡渣环氧树脂复合材料包括质量百分比的原料为：咖啡渣0.1‑70％，表面改性剂0.1‑5％，环氧树脂30‑99％。一种咖啡渣环氧树脂复合材料制备方法为：将咖啡渣进行清洗、去除杂质并干燥处理，采用表面改性剂对咖啡渣进行表面处理、研磨筛分，将改性咖啡渣和环氧树脂混匀、除气泡，在常温条件下固化成型。本发明的咖啡渣环氧树脂复合材料在常温下固化成型，可有效避免咖啡渣因高温而降解炭化，同时促进咖啡渣回收再利用，降低产品成本，充分利用自然资源，保护环境。

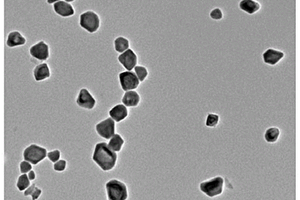

硒/二氧化硅/铋纳米复合材料及其制备和应用 1116

 0

本发明涉及一种硒/二氧化硅/铋纳米复合材料及其制备和应用，该纳米复合材料的制备过程如下：(1)以Se粉为原料制备Cu_2‑xSe纳米晶体；(2)以Cu_2‑xSe纳米晶体为原料制备Se@SiO₂纳米粒子；(3)取Se@SiO₂纳米粒子的分散液，加入PVP，水浴加热反应，得到多孔结构的Se@SiO₂纳米粒子；(4)称取硝酸铋溶于硝酸中，加入乙二醇和PVP，再加入多孔结构的Se@SiO₂纳米粒子，搅拌高温反应，所得产物离心、洗涤后，即得到目的产物。与现有技术相比，本发明的复合材料能够集放疗、光热治疗手段于一体，实现放疗/光热治疗协同治疗癌症，还可作为IR和CT的造影剂，实现双模式成像，而且该复合材料pH依赖性的降解，可以降低对生物体的长期毒性，在生物医学领域有广阔的临床应用前景。

用于中子屏蔽的铝基二硼化钛复合材料及其制备方法 753

 0

本发明公开了一种用于中子屏蔽的铝基二硼化钛复合材料及其制备方法，涉及金属材料技术领域；复合材料中镁的质量分数区间为1‑20wt％，Gd的质量分数区间为0.1‑20wt％，TiB2的质量分数区间为1‑20wt％，余量为铝。的制备方法包括如下步骤：A、将Al‑Mg‑Gd(TiB2)原料熔炼得到铸锭；B、将铸锭雾化喷粉得到粉末；C、将粉末放电等离子烧结得到烧结态的样品；D、将烧结态的样品热挤压得到用于中子屏蔽的铝基二硼化钛复合材料。通过快速凝固等工艺，在复合材料中形成了弥散分布、具有较强中子吸收能力的纳米相，该制备方法在大幅提升中子屏蔽性能的同时保证了材料优良的机械性能，实现了材料的结构功能一体化。

基于爆米花的碳基复合材料及其制备方法和用途 1175

 0

本发明属于功能材料领域，具体涉及一种基于爆米花的碳基复合材料及其制备方法和用途。本发明提供了一种基于爆米花的碳基复合材料，所述材料为碳基表面覆盖有NiS₂/SnS₂纳米片；所述碳基呈多孔状，所平均述孔径为50～200μm；所述材料由碳、硫化镍和硫化锡组成，所述碳、镍、锡和硫的摩尔比为(10～30)：(0.5～2.2)：1：(1～6)。本发明在爆米花衍生的多孔碳基上构建了相干的NiS₂/SnS₂异质结构纳米片，首次将NiS₂/SnS₂异质结构纳米片用于电磁波领域作为吸收材料，为进一步的研究和在电磁波吸收领域的应用提供了思路。

高强度碳纤维增强无卤阻燃PA6复合材料及其制备方法 1066

 0

本发明涉及一种高强度碳纤维增强无卤阻燃PA6复合材料及其制备方法；所述复合材料由以下重量百分含量的各组分组成：PA647.1～64.1%，无卤阻燃剂15～20%，膨胀型协效剂3～5%，碳纤维10～30%，接枝型增韧改性剂2～4%，偶联剂0.3%，抗氧剂0.4%，润滑分散剂0.2～0.5%。本发明还涉及前述的高强度碳纤维增强无卤阻燃PA6复合材料的制备方法，本发明尼龙复合材料具有高强度、高刚性，导电性能好，无卤阻燃V0，表观优良综合性能优异，是一款功能集成化材料可以潜在替代目前电子电器部件外壳使用的铝镁金属材料，弥补了国内这一类产品领域的空缺。

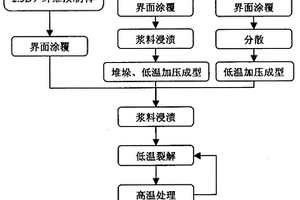

气相渗硅工艺制备碳纤维增强碳化硅基复合材料的方法 1185

 0

本发明涉及一种气相渗硅工艺制备高致密纤维 增强SiC基复合材料的制备方法。首先采用气相或液相途径在 纤维表面形成保护层界面，然后通过在纳米SiC浆料浸渍、裂 解，制备成具有一定致密度的纤维增强SiC基的预制体。再通 过浸渍裂解方式向预制体中引入碳，形成具有一定孔隙的基 体，经高温处理后，以气相硅的方式渗透多孔体内部，与碳反 应并填充孔隙，得到致密基体。通过该工艺制成碳纤维增强SiC 陶瓷基复合材料密度达到2.25－ 2.30g/cm3，开口空隙率在3－6 ％，大大高于传统化学气相渗透法或有机前驱物浸渍裂解解法 得到Cf/SiC材料。

高耐磨PA6复合材料及其制备方法 1084

 0

本发明涉及一种高耐磨PA6复合材料及其制备方法,该复合材料由以下组分和重量百分比的原料组成:尼龙56-82%,耐磨剂1#2-5%,耐磨剂2#2-5%,玻璃纤维粉5-15%,玻璃微珠5-15%,接枝型增韧改性剂2-8%,成核剂0.1-0.5%,抗氧剂0.1-1%,润滑分散剂0.1-0.5%。与现有技术相比,本发明具有高耐磨、高耐热性、较高的韧性和高流动性等优点。

天然高分子复合材料及其制备方法和应用 869

 0

本发明属于天然高分子材料技术领域,具体为一类可以完全降解的天然高分子复合材料及其制备方法和应用。该复合材料是由天然可降解的高分子木质素、纤维素、淀粉和泥炭,混合少量增塑剂等助剂在一定条件下反应得到的复合体系。成分之间彼此形成化学键合,因此该体系形成均一连续相结构,表现出优异的力学性能和加工性能。这种复合体系由于具有可完全生物降解的特点,符合环保需要,因此在包装,薄膜等多领域都有很高的应用价值。

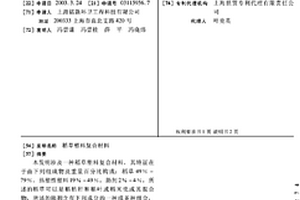

稻草塑料复合材料 934

 0

本发明涉及一种稻草塑料复合材料,其特征在于由下列组成物及重量百分比构成:稻草49%-79%,热塑性塑料19%-49%,助剂2%-4%,所述的稻草可以是稻秸秆和稻叶或稻米壳或其混合物,所述的助剂含有下列成分的一种或多种组合,润滑剂、增塑剂、抗紫外线剂、抗氧剂、填充剂、增强剂、阻燃剂、防静电剂、偶联剂、粘合剂,稻草塑料复合材料的方法,其特征在于:稻草烘干后粉碎成20-300目,将稻草粉加入高速混合机中与助剂及塑料粉粒混合、均化,再进入混炼设备混炼,经孔模挤压出,再由造粒机制成稻草塑料复合材料的粒子或由混炼设备经型模挤压出,经骤冷、固化,制成稻草塑料复合材料的型材。

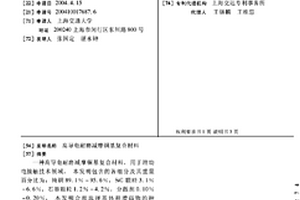

高导电耐磨减摩铜基复合材料 928

 0

一种高导电耐磨减摩铜基复合材料,用于滑动电接触技术领域。本发明包含的各组分及其重量百分比为:纯铜89.1%-95.6%,SiC颗粒3.1%-6.6%,石墨颗粒1.2%-4.2%,分散剂0.10%-0.20%。本发明合理选择基体和增强物的种类,并科学地进行了成分优化设计,通过加入力学性能优良且价格便宜的SiC颗粒作为增强物,以石墨作为自润滑剂,获得了导电、导热性高,摩擦性能良好,而且制备供应比较简单、成本较低的颗粒增强铜基复合材料。

导热型热固性模塑复合材料及其用途 1153

 0

本发明公开了一种导热型热固性模塑复合材料及其用途,其基本组份及其重量百分含量为(1)热固性基体树脂15-65%;(2)导热性填料20-80%,该填料的导热系数大于1W/m.℃;(3)其他添加剂,如增韧剂,增强剂,稳定剂等。本发明还公开了前述导热型热固性模塑复合材料用于制备LED照明散热件,其成型温度可控制至低于通常进行焊锡作业的220℃,使得LED灯和散热器的组装工艺可以和热固性材料散热器的成型工艺合二为一,可以将LED灯的基板面或导热金属支架直接与导热材料相连接,其成型模具和其辅助系统具有能有效隔热控温和易清洁的特点,能有效降低LED灯的加工和制成成本,提高LED散热器的散热能力,从而降低LED器件的运行温度。

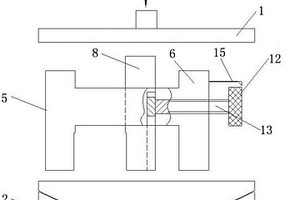

复合材料剪切试验装置 1127

 0

本实用新型公开了一种复合材料剪切试验装置，包括上压板、下压板和剪切机构，所述下压板包括凹形压板、以及嵌合在凹形压板内的凸形压板，剪切机构放置在凸形压板和上压板之间，剪切机构包括剪切支座、固定挡板、调节机构和移动挡板，所述固定挡板设置在剪切支座的端部，调节机构穿过固定挡板且其端部固定在移动挡板上，移动挡板位于剪切支座和固定挡板之间，剪切试样设置在移动挡板和剪切支座之间。本实用新型能够精确、快捷的对复合材料剪切强度进行试验，反映出复合材料真实的剪切强度，得出精确的复合材料剪切强度，以此来验证不同材料焊接过渡层抗剪能力，不仅提供了设计基础数据，保证复合材料使用的可靠性，还有利于提高船舶建造质量。
