北京有色金属复合材料技术理论与应用

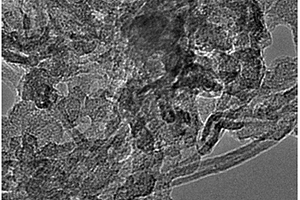

掺氮二硫化钼/碳纳米管复合材料 712

 0

一种掺氮二硫化钼/碳纳米管复合材料，采用甲醛为桥梁，使其与三聚氰胺发生适度交联形成掺氮前体，再进行水热反应，使掺氮前体、活性组分单源前体与碳纳米管相互作用均匀融合，再进行无溶剂微波反应，合成高氮含量掺杂碳纳米管。本发明的掺氮二硫化钼/碳纳米管复合材料在制备过程中避免了传统掺氮过程中掺氮前体受热过程的升华导致的损失，提高掺氮效率，反应条件由温和到强烈递进，实现掺氮前体、活性组分单源前体与碳纳米管相互作用均匀融合。制备的掺氮二硫化钼/碳纳米管复合材料稳定性好，在空气中不易变性，容易存放，比表面积大，作为锂离子电池负极材料，为锂离子传输提供了良好的通道，表现出较大的比容量和较好的循环稳定性能。

承压复合材料筒 1058

 0

本发明提供了一种承压复合材料筒，涉及一种承压装置。本发明承压复合材料筒，具体包括筒体、补强块，所述筒体靠近敞口端的位置处开设有第一安装口，所述第一安装口为穿透所述筒体侧壁的通孔，所述补强块上开设有第二安装口，所述补强块密封安装于所述筒体外壁，所述补强块位于所述第一安装口外围，所述第二安装口与所述第一安装口的位置相对应。本发明承压复合材料筒承载能力强、密封性能良好、并且能够实现测试功能。

稀土掺杂石墨烯-铝基复合材料及其制备方法 1046

 0

本发明提供了一种稀土掺杂石墨烯‑铝基复合材料及其制备方法，所述制备方法包括以下步骤：将稀土金属氧化物、氨羧络合剂和水混合，发生络合反应，然后与石墨烯溶液混合，喷雾造粒，得到稀土掺杂的石墨烯；将稀土掺杂的石墨烯与铝基体混合后压制成型，在保护性气氛中烧结处理，得到所述稀土掺杂石墨烯‑铝基复合材料。本发明所述复合材料的制备通过将稀土引入络合剂中，再与石墨烯混合，促进其对石墨烯的掺杂改性，有助于改善石墨烯与基体材料的结合作用，实现石墨烯的均匀分散，增强基体材料的强度和导电性；所述方法工艺简单，原料来源广，成本低廉，节能环保，产业化应用前景较广。

尼龙6复合材料、制备方法及应用 1087

 0

本发明公开了一种尼龙6复合材料、制备方法及应用。所述复合材料是由包括以下组分的原料共混而得：各组分按重量份数计，尼龙6 100重量份；全硫化粉末橡胶5～40重量份；油0.1～2重量份。制备方法包括：所述组分按所述用量熔融共混后制得所述尼龙6复合材料。本发明得到高性能尼龙6材料不仅保持了原有材料的性能，而且在材料的韧性和材料的摩擦性能均有较大提高。可适用于3D打印。

二维材料-硅油复合材料及其制备方法和应用 825

 0

本发明公开了一种二维材料‑硅油复合材料及其制备方法和应用，所述复合材料包括一种二维材料薄膜层和化学接枝在所述二维材料上的羟基硅油层，所述二维材料包括过渡金属碳化物，所述二维材料的表面含有羟基、末端氧、氟原子中的至少一种。本发明复合材料采用二维材料薄膜层和羟基硅油层（即低冰粘附层），在用于除冰过程中具有良好的协同除冰效果。所述二维材料具有良好的光热性能，其在太阳光下能够迅速地升温到60℃左右。

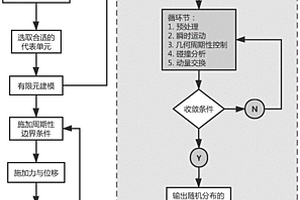

模拟编织复合材料孔隙缺陷随机分布的方法 1133

 0

本发明提出了一种基于改进的三维随机碰撞算法模拟编织复合材料孔隙缺陷随机分布的方法，该方法考虑到编织复合材料中孔隙缺陷的随机分布和近似球形的特征，在材料模型中引入孔隙缺陷，然后利用有限元分析软件，对材料模型的力学性能进行计算，从而实现对含孔隙缺陷的编织复合材料力学性能的预测。

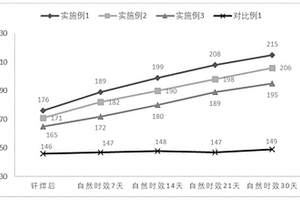

含Cu原子团簇的铝合金、铝合金复合材料及其制备方法 836

 0

本发明公开了含Cu原子团簇的铝合金、铝合金复合材料及其制备方法，含Cu原子团簇的铝合金组分及其质量百分含量为：Mg：0.2％～0.8％、Si：0.3％～0.7％、Cu：0.3％～0.7％、Mn：1.2％～1.6％、Fe：0.1％～0.5％、Zn：0.1％～0.4％、Ti：0.02％～0.04％、余量为Al和不可避免的杂质。由含Cu原子团簇的铝合金作为芯材经过热轧复合、冷精轧、退火、钎焊，得到铝合金复合材料。本发明制备的铝合金复合材料能提高常规铝合金复合板钎焊前、钎焊后的强度及钎焊产品的承压值，延长产品的使用寿命。

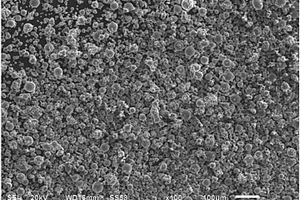

基于选区激光熔化技术的碳化硅颗粒增强铝基复合材料成形方法 1037

 0

一种基于选区激光熔化技术的碳化硅颗粒增强铝基复合材料成形方法，属于增材制造技术领域。该方法包括：(1)选用纯度99.9％以上，平均粒度分布为30μm的球形AlSi10Mg粉末；纯度99.9％以上，平均粒度分布为10μm的SiC粉末；(2)将上述两种粉末通过混粉机在不破坏铝基体粉末球形度的情况下进行均匀混合，其中SiC粉末重量占混合后粉末总重量的8‑12％。(3)将均匀混合后的粉末用于选区激光熔化成形，通过铺粉层厚的控制和工艺调控成功制备出较高致密度的碳化硅颗粒增强铝基复合材料。本发明工艺简单，组织均匀且致密度较高，材料综合性能优异。本发明基于SLM的特点及优势，是一种具有实际应用价值的碳化硅颗粒增强铝基复合材料成形的方法。

氧化铝和氧化铜杂化气凝胶复合材料的制备方法 874

 0

本发明提供了一种氧化铝和氧化铜杂化气凝胶复合材料的制备方法，方法包括将制备好的杂化溶胶浸渗到处理过的无机纤维材料中，经凝胶、充分老化后，再经超临界干燥得杂化气凝胶复合材料。本发明提供的技术方案制备工艺简单、易操作，且首次制备出性能优异的氧化铝和氧化铜杂化气凝胶；本发明提供的技术方案制备出高比表面积、低密度、高孔隙率的氧化铝和氧化铜杂化气凝胶，其优异性能为比表面积350～450m2/g、密度0.13～0.20g/m3、孔隙率70～80％；本发明提供的气凝胶复合材料在1000℃下的热导率小于0.035w/m·k，收缩率小于3.4％；本发明提供的技术方案，拓宽了氧化铝材料的发展和应用。

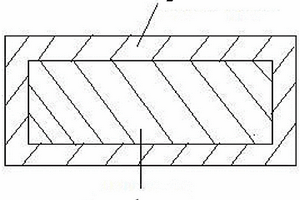

锡基合金与铜带复合材料及其制备方法 770

 0

本发明涉及一种锡基合金与铜带复合材料及其制备方法，属有色金属高频钎焊加工领域。该锡基合金与铜带复合材料，由芯材和包裹在芯材表面的镀层组成，芯材为铜带材，镀层为锡基合金，单边镀层的厚度为20μm～100μm。其制备方法采用高频钎焊原理，实现铜带表面形成致密的锡基合金材料镀层，包括铜基带材表面预置助焊剂、铜带与钎料复合、高频感应快速钎焊、风冷凝固、带材绕轴包装等，该方法工艺简单，适合批量生产。采用该方法制备的锡基合金与铜带复合材料，无漏焊、无锡瘤缺陷并具有导电性好、可焊性强、耐蚀性好、抗氧化性好以及镀层牢固等特点，主要用于电子元器件、混合集成电路、太阳能光伏组件等电子工业领域，具有广泛的市场前景。

考虑缺陷尺寸效应的复合材料缺陷容限性能表征方法 1193

 0

一种考虑缺陷尺寸效应的复合材料缺陷容限性能表征方法，该方法有3个步骤：步骤一、建立考虑缺陷尺寸效应的疲劳剩余强度曲面模型；步骤二、确定疲劳剩余强度曲面模型参数；步骤三、建立考虑缺陷尺寸效应的疲劳剩余强度概率模型。本发明简单实用，可用于定量表征含有不同缺陷尺寸的复合材料缺陷容限性能，为复合材料结构剩余寿命评估提供技术支持，具有重要的工程应用价值和学术意义。

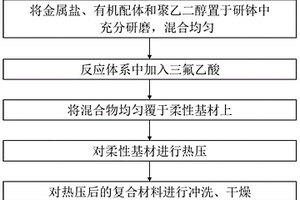

宏量化高效负载MOFs的柔性复合材料的制备方法 802

 0

一种宏量化高效负载MOFs的柔性复合材料的制备方法，属于复合材料技术领域。通过热压方法将金属‑有机框架材料(MOFs)与纳米、微纳米或微米级纺织品有效的结合在一起。借助柔性基材对MOFs材料的支撑作用，减少MOFs本身因粉末属性而导致的团聚问题，以及粉体应用受限的难题；通过向体系中引入三氟乙酸，在MOFs的自组装过程中制造出更多具有金属团簇缺陷和配体缺陷的MOFs，同时在柔性材料表面暴露出更多的活性基团，增强MOFs与柔性材料的结合，使MOFs与柔性材料的结合更为牢固、不易脱落。本发明所制备的MOFs/柔性复合材料具有纤维尺寸均匀、MOFs负载量高、膜力学性能佳的特点。本发明方法成本低、工艺简单、耗时短、环保性强、可宏量化生产，具有很好的工业应用前景。

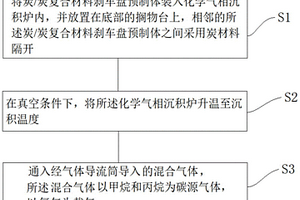

炭/炭复合材料刹车盘及其制备方法 741

 0

本发明提供了一种炭/炭复合材料刹车盘的制备方法，该方法包括以下步骤：将炭/炭复合材料刹车盘预制体装入化学气相沉积炉内，并放置在底部的搁物台上，相邻的所述炭/炭复合材料刹车盘预制体之间采用炭材料隔开；在真空条件下，将所述化学气相沉积炉升温至沉积温度；通入经气体导流筒导入的混合气体，混合气体以甲烷和丙烷为碳源气体，以氮气为载气。本发明操作简便，碳源气体利用率高达15％、飞机刹车盘预制体增密速度快，工艺周期时间短，且不易出现结壳和封孔的情况，剥壳次数2次，预制体密度能达到1.75g/cm³，实现了快速增密以缩短工艺时间的技术效果。

氮掺杂碳纳米复合材料及其制备方法和用途 928

 0

本发明涉及一种氮掺杂碳纳米复合材料，所述复合材料具有导电网络结构，氮元素参与导电网络骨架的形成；所述导电网络结构由芳香腈化合物单体与碳纳米材料原位聚合后得到，或者所述导电网络结构由芳香腈化合物单体的预聚体与碳纳米材料聚合后得到。本发明使用芳香腈化合物单体与碳纳米材料聚合得到芳香腈聚合物/碳纳米材料的复合结构，碳纳米材料作为基本骨架提供了丰富的导电网络和良好的机械韧性，芳香腈聚合物具有高氮含量掺杂和均匀氮元素分布的特点，同时具有高比表面积和均匀分布的孔结构；本发明提供的氮掺杂碳纳米复合材料在超级电容器中表现出高比电容和循环稳定性。

C/SiC陶瓷基复合材料及其制备方法 1006

 0

本发明公开了一种C/SiC复合材料及其制备方法。本发明所提供的C/SiC复合材料是按照包括下述步骤的方法制备得到的：采用化学气相渗透法依次在碳纤维预制体表面沉积热解碳界面层和碳化硅基体得到C/SiC复合材料；其中，所述碳化硅基体的沉积条件如下：以CH3SiCl3(MTS)为气源，H2为载气、Ar为稀释气体，在1100℃，50kPa的条件下沉积SiC？40小时；所述碳纤维预制体为2.5维(2.5D)碳纤维编织体。该材料的弯曲强度达到了213.8MPa，已满足结构材料对弯曲强度的基本要求；在室温到1200℃的温度区间内保持了较低的线热膨胀系数。

改性氮化铝填充环氧树脂复合材料 821

 0

本发明给出一种导热绝缘改性超细氮化铝填充环氧树脂复合材料。将经过等离子有机聚合(吡咯、丙烯酸)改性的超细氮化铝粉末掺入环氧树脂，通过真空脱气、真空灌注等工艺制得该复合材料。该复合材料导热性能、绝缘性能、力学性能优异，可应用于电子封装材料、集成电路等需要材料具备良好导热、绝缘性能的领域。

锂电池负极用纳米硅碳复合材料及其制备方法 679

 0

本发明公开了一种锂电池负极用纳米硅碳复合材料，由以下按照重量份的原料制成：纳米硅粉52‑58份、苯氨基甲基三乙氧基硅烷125‑130份、石墨80‑85份、乙二胺2500‑3000份、4‑二甲氨基吡啶400‑450份、二甲基亚砜230‑270份、纳米氯化钠粉28‑32份、酞菁镍34‑37份，本发明还公开了所述锂电池负极用纳米硅碳复合材料的制备方法。本发明制备的锂电池负极用纳米硅碳复合材料具有良好的循环性能和充放电性能，具有重要的市场价值和社会价值，且在制备过程中不会出现团聚现象，使纳米硅的充分分散，保证了该材料的性能。

通过颗粒分散率定量评估复合材料层间性能的方法 1049

 0

本发明涉及一种通过颗粒分散率定量评估复合材料层间性能的方法，应用于环氧化碳纳米管喷涂液。本发明通过计算喷涂液中颗粒分散率，定量评估出喷涂有环氧化碳纳米管喷涂液的复合材料层间性能。本发明的步骤包括：制备分散率测试液，所述分散率测试液中环氧化碳纳米管的含量为0.01～0.10wt％，采用动态光散射仪测定分散率测试液的颗粒粒径分布范围；利用光学显微测试仪器，得到分散率测试液的光学显微照片；统计光学显微照片中颗粒粒径分布范围内的颗粒个数和总颗粒个数；计算颗粒分散率，通过线性公式定量预估复合材料层间性能。本发明克服了传统测定方法周期长、成本高等缺点，操作方法简单、规范，测试结果直观、精准。

用于激光3D打印的紫外光固化树脂复合材料及其制备方法 686

 0

本发明公开了一种用于激光3D打印的紫外光固化树脂复合材料，所述复合材料中各组分的质量百分比为：15～25％的阳离子型预聚物；1～3％的阳离子型光引发剂；5～20％的阳离子型活性稀释剂；20～50％的自由基型预聚物；1～2％的自由基型光引发剂；1～10％的阻燃剂；0.05～1％的偶联剂；0.1～0.3％的抗滴落剂；1～2％的增韧剂以及1～2％的增塑剂；上述各组分的质量百分比之和为100％。该复合材料具有高流动性、高光敏性、高阻燃性和高韧性的优点，且收缩率低、打印精度高，适用于激光紫外线3D打印快速成型。

相变蓄热木塑复合材料及其制备方法 972

 0

本发明涉及一种相变蓄热木塑复合材料，以包括如下重量百分比的成分为原料制备而成：木质纤维材料粉末25～40％，聚合物材料粉末45～60％，相变材料5～25％，多孔性材料粉末1～10％。本发明进一步提供了所述相变蓄热木塑复合材料的制备方法，包括：(1)在真空条件下将多孔性材料粉末与熔融的相变材料充分搅拌混合，得定型相变材料；(2)将所述定型相变材料与干燥的木质纤维材料粉末以及聚合物材料粉末充分搅拌混合，得混合材料；(3)将所述混合材料挤出，压制定型，即得。本发明提供的木塑复合材料工艺简单且成本较低，具有良好的蓄热性能，作为一种绿色可循环材料可用于室内温度的调节，可起到节约能源的效果。

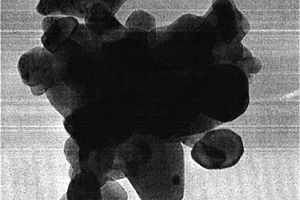

纳米Fe3O4/Mn3O4复合材料及其制备方法和应用 1039

 0

本发明公开了属于材料制备及环境技术领域的一种纳米Fe3O4/Mn3O4复合材料及其制备方法和应用。采用多元醇强制水解法制备纳米Mn3O4颗粒，然后以纳米Mn3O4颗粒为载体与Fe3O4采用共沉淀法合成纳米Fe3O4/Mn3O4复合材料。所述制备方法的合成工艺简单、设备要求低、成本低廉；以纳米Fe3O4/Mn3O4复合材料为类芬顿反应的催化剂，与过氧化氢反应产生氧化能力强的·OH等自由基，将水中的有机污染物氧化降解，且反应高效快速，经济可行，无二次污染，在废水中难生物降解有害污染物处理领域有广阔的应用前景。

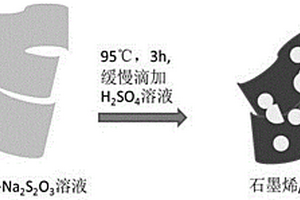

石墨烯/硫复合材料的制备方法 989

 0

一种在水溶液中制备石墨烯/硫复合材料的制备方法，涉及一种简便易行，并且石墨烯片层质量高，硫颗粒分散均匀的石墨烯/硫复合材料的制备方法。复合物中硫均匀分散于大比表面积和高导电性的石墨烯表面，一定程度限制了石墨烯片层的团聚，二组分的协同效应，使复合材料具有高的电化学性能。该方法，取氧化石墨烯置于容器中，加入每50mg氧化石墨烯则100mL的去离子水超声30分钟，再加入每50mg氧化石墨烯则0.8g的硫代硫酸钠溶液，搅拌，加热至95摄氏度，反应3-5小时，反应过程中慢慢滴加每50mg氧化石墨烯则10-20mL浓度为1mol/L硫酸溶液，将得到的混合液转移至离心机中离心，最终得到的沉淀物,再转移至真空干燥箱60摄氏度条件下干燥24h，所得粉末即为石墨烯/硫的复合物材料。

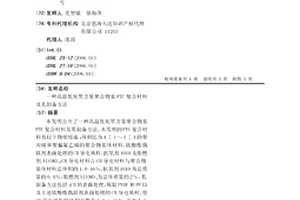

高温低炭黑含量聚合物基PTC复合材料及其制备方法 1144

 0

本发明公开了一种高温低炭黑含量聚合物基PTC复合材料及其制备方法。本发明的PTC复合材料有以下物质组成:体积比为4∶1～1∶4的聚丙烯和聚偏氟乙烯的聚合物基体材料、钛酸酯偶联剂表面处理的CB导电填料、抗氧剂1010及阻燃剂Al(OH)3;CB导电材料占CB导电材料与聚合物基体材料总体积的1.0-16%,抗氧剂1010为总质量的0.4%,阻燃剂Al(OH)3为总体质量的2%。其制备方法包括:CB的表面处理,称取PVDF和PP以及上述钛酸酯偶联剂表面处理的CB导电填料,使CB导电填料的体积分数为1.0～16%,并加入占总质量分数为0.4%的抗氧剂和2%的阻燃剂,其中PVDF和PP体积比为1∶4～4∶1,在200℃下混炼10分钟,在热压机上热压即可。复合材料有着优异的导电性能及PTC性能,具有较高的工作温度。

高介电常数低介电损耗的石墨烯弹性体纳米复合材料及其制备方法 950

 0

本发明公开了属于介电弹性体制备技术领域的一种低填充量的石墨烯弹性体纳米复合材料及其制备方法。本发明首先在水溶性橡胶乳液中加入氧化石墨烯水溶液使氧化石墨烯以分子水平分散在橡胶基体中，然后采用原位热压还原方法将氧化石墨烯还原为石墨烯，形成石墨烯片层包裹着胶乳粒子的网络结构。得到的复合材料不但在较低的填充量下具有较高的介电常数，而且保持了较低的介电损耗，并且具有较低的逾渗值。本发明解决了采用无机导体填充橡胶时所需填充量高以及介电常数与介电损耗同时提高所导致的复合材料性能降低的问题。

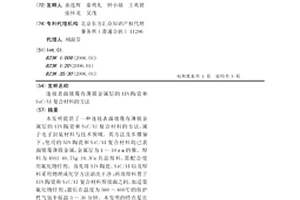

连接表面镀覆有薄膜金属层的AlN陶瓷和SiC/Al复合材料的方法 745

 0

本发明提供了一种连接表面镀覆有薄膜金属层的AlN陶瓷和SiC/Al复合材料的方法,属于电子封装材料与技术领域。其方法及步骤如下:使用的AlN陶瓷和SiC/Al复合材料均已表面镀覆薄膜金属,金属层为1～10μm的镍。焊料为40Al-40.7Ag-19.3Cu共晶焊料,需配合使用氟化物钎剂。首先将AlN陶瓷、SiC/Al以及焊料采用物理或化学方法清洗干净;再将焊料置于AlN陶瓷和SiC/Al复合材料焊接面之间,加适量氟化物钎剂;最后在温度为560～600℃的保护性气氛中保温3～30分钟。本发明的特点是在此钎焊温度下不会影响母材的基本性能;焊料不会侵入母材而影响母材及接头性能;焊接后接头性能良好,接头剪切强度达到110MPa,气密性为1.0×10-11Pa·m3/s。

微纳米多孔复合材料及其制备方法 1037

 0

本发明提供了一种微纳米多孔复合材料的制备方法。该方法包括如下步骤：将有机硅聚合物、催化剂和溶剂进行混合得到胶液，将所述胶液与纤维进行混合或浸渗在纤维上得到胶液和纤维复合物；将所述胶液和纤维复合物进行加热固化成型得到纤维增强的凝胶固体；将所述纤维增强的凝胶固体升温至400℃-850℃进行热解得到所述微纳米多孔复合材料；所述有机硅聚合物为式(I)所示聚硅氧烷和有机硅树脂中至少一种。本发明提供的方法可以制备从纳米至微米级的Si-C-O有机树脂基和半有机半无机多孔复合材料。

高导热金刚石/铝复合材料制备方法 970

 0

本发明属于电子封装材料领域，涉及一种高导热金刚石/铝复合材料制备方法。将金刚石颗粒制备成预制体，金刚石预制体放入模具中，将金刚石预制体体积的1.3-1.8倍的Al-Si合金放置在预制体上，其中，Si的质量含量为15%，然后放入加热炉中，在高纯氮气保护下900-950℃保温30-60分钟，即可制得高导热金刚石/铝复合材料。通过上述无压浸渗技术制备金刚石/铝复合材料导热性能优异，可满足大功率电子封装材料的需求。

用ICP-OES检测铝基复合材料中硼含量的前处理方法 771

 0

本申请涉及铝基复合材料检测技术领域，具体公开了一种用ICP‑OES检测铝基复合材料中硼含量的前处理方法。该前处理方法包括如下步骤：S1酸溶；S2碱熔；S3混合；S4水浴；S5定容。采用本申请的前处理方法既可以使样品完全溶解又可以防止高钨铝基复合材料中钨对硼吸附导致硼测试数据偏差大且平行性差的情况，达到最佳测试结果，且具备稳定性和精确性的特点。

石墨烯复合材料及其制备方法和应用 736

 0

本申请涉及石墨烯复合材料技术领域，具体而言，涉及一种石墨烯复合材料及其制备方法和应用。石墨烯复合材料的制备方法，其采用脉冲电流技术，包括以下步骤：在无氧气氛下，调控脉冲电流密度使金属基底发生回复和再结晶；通入含碳气体，并调控脉冲电流密度使金属基底的表面温度达到其相变温度以上，在金属基底表面沉积石墨烯；在保护气体氛围下，调控脉冲电流密度使沉积有石墨烯的金属基底再次发生回复和再结晶，以使石墨烯生长形成石墨烯膜。上述制备方法能够提高沉积效率和力学性能。

可光热双固化的聚氨酯聚合物、制备方法及其复合材料 1078

 0

本发明公开一种可光热双固化的聚氨酯聚合物、制备方法及其复合材料，其中可光热双固化的聚氨酯聚合物中包含以下组分：异氰酸酯组分（A）、有机多元醇组分（B）、含活性不饱和键的胺类化合物（C）、活性稀释剂（D）、固化剂组分一（E）、固化剂组分二（F）；固化上述聚氨酯聚合物和增强材料的混合物从而制备相应的复合材料，其中所述固化方式为光热双固化。所述聚氨酯聚合物具有低水敏感性和高固化效率和低TVOC，而基于聚氨酯聚合物的复合材料力学性能优异。
