北京有色金属复合材料技术理论与应用

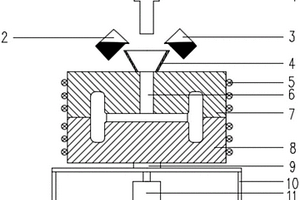

制备多功能金属基复合材料铸件的装置及方法 953

 0

本发明涉及一种制备多功能金属基复合材料铸件的装置及方法，属于金属基复合材料制备技术领域。该装置主要由冲头、浇包、浇杯、模具加热器、浇道、上模具、下模具、支撑座、底座和电机构成；浇杯与浇道上端连接，浇包设置于浇杯的侧上方，冲头设置于浇道的上方，可以上下移动进入和移出浇道；模具加热器设置于上、下模具的外周或镶嵌在模具中；上模具和下模具置于支撑座上，支撑座均置于底座上，支撑座与电机衔接，电机通过支撑座带动上模具和下模具旋转。本发明还公开了一种多功能复合材料铸件制备方法。本发明制备的复合材料组织结构得到明显改善，晶粒细化明显，颗粒与基体结合良好，其综合性能有了明显提高。本发明铸造工艺简单，流程少。

3D打印用复合材料及其制备方法 995

 0

本发明提供了一种3D打印用复合材料，包括：聚苯砜树脂100重量份；聚碳酸酯32～35重量份；玻璃纤维1～3重量份；有机改性粘土0.5～2重量份。与现有技术相比，本发明以聚苯砜树脂与聚碳酸酯作为树脂原料，通过加入玻璃纤维提高了复合材料的物理机械性能，同时添加有机改性粘土在降低复合材料吸水性，使得到的复合材料既具有较高机械性能也具有较低吸湿性。

热疏导陶瓷基复合材料及其制备方法 753

 0

本发明涉及一种热疏导陶瓷基复合材料及其制备方法。制备方法包括如下步骤：(1)制备碳纤维预制体：采用中间相沥青基高导热碳纤维与聚丙烯腈基碳纤维混合编织成碳纤维预制体；(2)制备C/C坯体：将碳纤维预制体制成具有一定密度的C/C坯体；(3)浸渍、固化和裂解：将C/C坯体在陶瓷前驱体溶液中进行浸渍、固化和裂解，重复浸渍、固化和裂解步骤，直至复合材料的增重达到设计要求，得到热疏导陶瓷基复合材料。该制备方法突破了现有陶瓷基复合材料的热导率极限，工艺可控、操作简便，也提供了一种切实可行的、技术效果优异的高导热碳纤维的应用方法。

梯度超高温陶瓷基复合材料及其制备方法 810

 0

本发明涉及一种梯度超高温陶瓷基复合材料及其制备方法，该方法包括如下步骤：(1)配制梯度浓度的浆料：固体组分为碳化锆粉体，液体组分为热固性酚醛树脂，将固体组分和液体组分混合，配制得到n个梯度浓度的浆料，其中n≥2；(2)制备预浸料：将n个梯度浓度的浆料分别与n份碳布复合，得到多个预浸料；(3)制备复合材料构件：将步骤(2)制得的多个预浸料铺层叠放，叠放时，沿着厚度方向，粉体含量呈梯度变化；将铺层后的预制体进行固化，得到复合材料构件；(4)裂解；(5)PIP工艺制备C/C坯体；(6)熔融渗硅。利用本发明提供的制备方法可制得低密度、高温抗烧蚀性能优异的梯度超高温陶瓷基复合材料，在航天航空领域具有实质性益处。

纤维网格增强混杂纤维高强和高延性水泥基复合材料检查井井盖及制备 1118

 0

纤维网格增强混杂纤维高强和高延性水泥基复合材料检查井井盖及制备，属于纤维网格增强水泥基复合材料制品工程应用技术领域。井盖采用水泥基复合材料和纤维网格的复合结构，其中双向碳纤维、耐碱玻璃纤维等网格作为受力筋材料，高强度高延性混杂纤维水泥基复合材料作为基体。纤维网格多层布置在靠近井盖底部，保护层2‑4mm。井盖沿径向有6条分散性肋，等角度布置；环向有1个肋圈，位置在距离井盖中心400mm处；每个分散性肋和环向肋内部中心配置1根直径12‑16mm的碳纤维筋。当井盖制作完成后，在85度蒸汽中养护55‑80h。井盖的抗车辆疲劳荷载、冲击荷载分别比铸铁井盖提高341％和284％。

氧化硅和碳复合材料及其合成方法 1066

 0

本发明公开了一种氧化硅和碳复合材料及其合成方法，所述复合材料以碳为核层，以氧化硅为壳层。所述的合成方法先将碳与醇溶剂混合处理，然后加入缓冲液和硅源进行搅拌、静置、洗涤和干燥，最后经焙烧得到氧化硅/碳复合材料。本发明提供的氧化硅/碳复合材料具有核壳结构，且壳层包覆稳定不易脱落，合成方法简单易行。

树脂基复合材料及制备方法 1206

 0

本发明提供一种树脂基复合材料及制备方法，该方法采用外在的电或磁力促使改变基体内部分子链的排列方向，形成一系列贯穿于纤维布层、具有相同取向的分子链簇，从而提高层间强度和阻抗，改善层间性能，该方法遵循将基体改变为各向异性结构的思想，并作为一种改良的路径。本发明的方法提高了复合材料的抗损伤能力，延长了材料的使用寿命；同时本发明有效的克服复合材料受到低能量冲击导致的多个界面层脱开的现象，拓宽复合材料的使用范围和使用条件。

可回用的导电电磁屏蔽橡胶复合材料及其制备方法 962

 0

本发明涉及一种可回用的导电电磁屏蔽橡胶复合材料及其制备方法。橡胶复合材料由接枝二烯体的改性橡胶与亲二烯体导电填料通过在有机溶剂中发生Diels‑Alder热可逆交联反应，然后进行高温模压而得到。其中通过巯基‑烯点击化学反应的方法，用含巯基的二烯体对含双键的橡胶基体进行接枝改性，得到接枝二烯体的改性橡胶。本发明的优点是制备可回用的导电电磁屏蔽橡胶复合材料的方法反应条件较温和，工艺简单，耗能低；制得的材料具有良好的力学性能、导电性能及电磁屏蔽性能，且可以多次重复加工利用，力学性能回复率最高可达83％左右；且用此方法制备的复合材料，很好的改善了导电填料与橡胶基体的相容性问题，形成良好的分散。

用于复合材料叶片检测的超声双反射法自动扫描系统 747

 0

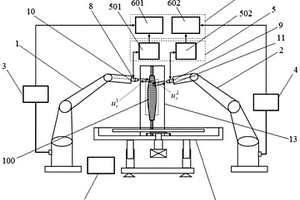

本发明涉及一种用于复合材料叶片检测的超声双反射法自动扫描系统，包括至少一组扫描机构、柔性工作台、水耦合单元及叶片夹具；每组扫描机构均包括第一多轴扫描机构、第二多轴扫描机构、第一控制单元、第二控制单元、超声单元、成像单元、第一换能器、第二换能器、第一连接器及第二连接器；多轴扫描机构通过连接器与换能器连接，超声单元发射宽带窄脉冲超声波并接收反射宽带窄脉冲超声波，控制单元获取换能器的扫描位置；叶片夹具固定于柔性工作台且夹持复合材料叶片，水耦合单元用于为换能器与复合材料叶片之间提供水耦合。该超声双反射法自动扫描系统的目的是解决复合材料叶片无损检测的准确性、可靠性及检测效率较低的问题。

夹层结构全复合材料发射筒 714

 0

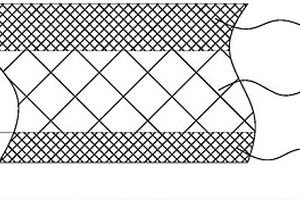

本发明夹层结构全复合材料发射筒涉及一种具有夹层结构的全复合材料的发射筒。其目的是为了提供一种承载效率高、重量轻的夹层结构全复合材料发射筒。本发明夹层结构全复合材料发射筒包括筒段(1)以及与筒段固定连接的初容室(2)，所述筒段包括内筒(11)、外筒(13)和泡沫夹层(12)，所述泡沫夹层位于内筒和外筒之间，所述内筒和外筒的材料均为纤维预浸料，所述内筒与外筒的厚度比为1.2～1.4。

高体分Sip/Al复合材料耐高温金镀层的制备方法 821

 0

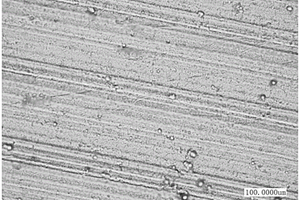

本发明涉及一种高体分Sip/Al复合材料耐高温金镀层的制备方法，该方法制备的金镀层表观颜色均匀、结合力可承受≥400℃高温烘烤，该方法采用喷砂粗化与Ni-P合金底镀层热处理强化协同作用的方式提高了底镀层与基材之间的结合强度，同时采用酸洗与二次化学镀镍相结合的方式彻底实现了经热处理操作的Ni-P合金底镀层的表面活化，保证了金镀层与底镀层之间的结合强度，该方法可应用于航天、航空等领域大功率微波产品、相控阵天线、宇航电源等载荷高体分Sip/Al复合材料热沉底板、壳体表面耐高温金镀层的制备，具有广阔的应用领域。

石墨烯/二氧化硅/橡胶复合材料的制备方法 1166

 0

一种石墨烯/二氧化硅/橡胶复合材料的制备方法属于纳米复合材料领域。本发明提出构建一种石墨烯和二氧化硅的复合填料，同时解决石墨烯和二氧化硅在橡胶中分散难、易团聚的问题。主要方法是在石墨烯和二氧化硅混合的过程中，构建二氧化硅气凝胶，使石墨烯片层均匀分散于二氧化硅气凝胶当中。最终将这种复合粒子和橡胶复合，得到新型的石墨烯/二氧化硅橡胶纳米复合材料，其综合性能高于将石墨烯和二氧化硅分别掺杂于橡胶中的复合材料的性能。

化学气相渗透法制备SiC增强的低密度多孔碳纤维隔热复合材料的方法 734

 0

本发明公开了一种SiC增强改性的低密度多孔碳纤维隔热复合材料的制备方法，采用化学气相渗透/沉积的方式在高孔隙率碳纤维隔热体的碳纤维表面沉积一层SiC陶瓷层。该碳纤维隔热复合材料包含碳纤维相和SiC陶瓷相，SiC陶瓷主要以包覆碳纤维的形式存在于复合材料中，起到增强和抗氧化的特性，同时本身的隔热性能得到保留。本发明公开的CVI法制备SiC增强的低密度多孔碳纤维隔热复合材料具有良好的机械强度和优异的抗氧化特性，在高温有氧环境中的隔热材料领域以及先进热防护系统领域具有重要的应用价值。

单聚合物复合材料制品挤出成型方法和挤出成型设备 845

 0

本发明涉及一种单聚合物复合材料制品挤出成型方法和挤出成型设备，属于聚合物复合材料成型加工技术领域。所述挤出成型方法是将熔融状态基体在挤出压力下向前输送并冷却为准熔融状态，再将增强材料加入准熔融状态基体中混合并向前输送，在挤出压力下挤出成型得到单聚合物复合材料制品；所述方法成型周期短、制品尺寸大且可连续化批量生产。所述挤出成型设备主机的挤压系统主要由螺杆、机筒和料斗组成，所述机筒分为固定连接的机筒Ⅰ～Ⅳ，机筒外壁或/和壁中设有加热冷却系统，机筒Ⅰ上设有基体加料料斗，内部设有螺杆，机筒Ⅲ上设有增强材料加料料斗，机筒Ⅳ内部设有混合元件；所述设备结构简单、操作容易，可挤出成型得到单聚合物复合材料制品。

树脂传递模塑工艺用复合材料模具的制造方法 844

 0

本发明公开了一种树脂传递模塑工艺用复合材料模具的制造方法。它包括常规方法制备标准母模以及对其进行电铸前期处理的步骤,其特点还有以下步骤:1)设一底部盛有固体硫镍的金属钛篮且充入有电铸液体的电铸槽;2)将经过电铸前期处理过的标准母模浸入步骤1)的电铸液体中,通入阴极电流,电流密度为1-30A/dm³,其标准母模外表面形成金属电沉积;3)清洗覆有电铸层的标准母模,再在其表面加设一复合金属壳;4)用真空袋法加设背衬材料成型为模具框架,其内浇注填充材料;5)常温固化后脱模、表面打磨及抛光处理成型为本发明的复合材料模具。其成本是金属模具的25-35%,表面硬度可比普通玻璃钢模具提高10倍,易于推广应用。

磁性荧光复合材料及制备方法与应用 896

 0

一种磁性荧光复合材料，主要由修饰过的磁性晶 体材料、修饰过的荧光半导体晶体材料以及基体材料组成；其 中修饰磁性晶体材料是用带有－ NH2、－C＝C、－SH、－S－S 或者环氧基的硅烷化试剂；修饰荧光半导体晶体材料是用可反 应型表面活性剂。本发明的复合材料既有优异的荧光特性又具 备明显的磁响应性质，其优点不仅在于荧光纳米晶体与磁性纳 米微粒通过化学键同具有致密结构的基体材料相连，还在于荧 光和磁性的集成为高灵敏度的生物分析和检测提供了新的应 用。

补牙用可见光固化充填复合材料及其制备方法 942

 0

一种补牙用可见光固化充填复合材料及其制备方法,属于齿科修复材料制造领域。该复合材料是将由双甲基丙烯酸酯预聚物和双甲基丙烯酸酯活性稀释剂组成的可聚合双甲基丙烯酸酯树脂,可见光引发剂芳二酮,助引发剂胡椒环类化合物及其衍生物,由石英、玻璃或两者的混合物组成的无机填料充分混合,经可见光照射后获得。该材料的引发体系引发效率高,机械性能好,在保持使用性能的同时,具有低毒、生物相容性好的特点。

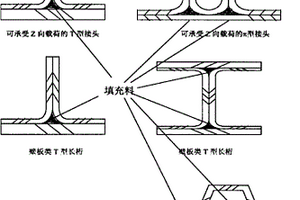

复合材料结构空隙区的填充物及填充方法 841

 0

本发明是一种复合材料结构空隙区的填充物配方组成及填充方法,该填充物是以下组合物之一:(1)该填充物是由相容的、固化工艺参数相匹配的结构胶粘剂、0.5～5MM短切纤维及纤维和树脂组成;(2)该填充物是由相容的、固化工艺参数相匹配的结构胶粘剂、0.5～5MM短切纤维及纤维组成;(3)该填充物是由相容的、固化工艺参数相匹配的泡沫结构胶粘剂、0.5～5MM短切纤维及结构胶粘剂组成。其工艺包括制备填充物和填充两部分。本发明技术方案比现有技术相比为复合材料结构空隙区提供性能更好的填充物及填充方法。

以枝状氧化铝为填料的高导热复合材料的制备方法 792

 0

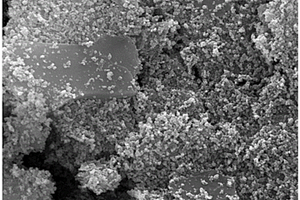

本发明涉及一种以枝状氧化铝为填料的高导热复合材料的制备方法，主要由以下质量百分比的原料制备得到：环氧树脂基体含量为25％～100％，无机导热粉体0％～75％，酸酐固化剂与环氧树脂以72:100的质量比混入。本发明的高导热复合材料，不仅具有稳定的电绝缘性能和热稳定性，并且具有良好的导热性能，改性后的枝状氧化铝交织形成导热通道，制备的复合材料导热系数可达0.14～1.53W·m‑1·K‑1，取得了良好的技术效果。附图为氧化铝/环氧树脂复合材料断面扫描电镜图。

可光调控导热系数的双聚物壳/纳米粒子核复合材料及其制备方法 731

 0

本发明公开了一种可光调控导热系数的双聚物壳/纳米粒子核复合材料及其制备方法，其以双聚物为壳，纳米粒子为制备方法包括下列步骤：(1)对4‑羟基‑偶氮苯(Hab)进行前处理，获得单体(Hab‑HM)；(2)单体(Hab‑HM)、甲基丙烯酸丁酯(Bma)、RAFT试剂和引发剂通过可逆加成‑断裂链转移反应制备双聚物；(3)在聚合反应过程中，获得双聚物壳/纳米粒子核复合材料。本发明制备的双聚物壳/纳米粒子核复合材料中双聚物含有液晶光敏基团，通过切换辐射聚合物的光波长，调节纳米粒子核间的声子传输效率，使纳米粒子能够在高热导率和低热导率状态之间可逆切换，扩大可动态调节导热系数复合材料的范围，更好的推进智能导热材料的发展。

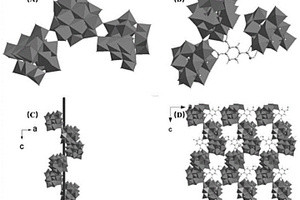

金属-氧簇有机骨架与二氧化钛复合材料及其制备方法和应用 969

 0

本发明提供一种金属‑氧簇有机骨架与二氧化钛复合材料，金属‑氧簇有骨架{[Ni6(OH)3(H2O)5(PW9O34)](1,2,4‑Hbtc)}·H2enMe·5H2O多电子体系与二氧化钛进行复合后，可改变二氧化钛中的电子密度，进而改变其光催化活性。{[Ni6(OH)3(H2O)5(PW9O34)](1,2,4‑Hbtc)}·H2enMe·5H2O金属‑氧簇有机骨架为三维结构，具有大尺寸的孔道，能与二氧化钛有效地形成复合材料，在复合材料的制备过程中Ti元素可由+4价还原为+3价。复合材料的催化效果明显高于金属‑氧簇有机骨架与P25的混合物，且循环性较好，可重复使用。

石墨烯合金复合材料及其制备方法和应用 822

 0

本发明提供了一种石墨烯合金复合材料及其制备方法，先以可膨胀石墨为原料，经膨胀处理和酸化超声剥离，得到石墨烯；再将石墨烯超声波分散于水中，保持超声波振荡，加入银氨溶液、硝酸铈溶液和水合肼溶液，还原反应，得到银‑铈石墨烯复合材料；然后将银‑铈石墨烯复合材料加入四羟基苯基卟啉纳米棒水分散液中，超声波分散均匀，得到预分散液；最后将尿素加入磷酸水溶液中，搅拌混匀后，加入预分散液，热处理即得。该复合材料的电磁屏蔽频谱范围广，电磁屏蔽效果好，在水中的分散性好，可用于电磁屏蔽水性涂料的生产。

兼具高强度和粘附性能的硅橡胶复合材料及其制备方法 740

 0

本发明属于仿生材料力学与纳米复合材料制备技术领域，具体涉及一种兼具高强度和粘附性能的硅橡胶复合材料及其制备方法。所述兼具高强度和粘附性能的硅橡胶复合材料的制备方法是：先将硅橡胶与纳米二氧化硅混炼均匀，得混炼胶；然后将混炼胶于100~200ºC下热处理1~3h，冷却至室温后，再与液体硅橡胶增粘剂、硫化剂混炼均匀；最后经模压成型即得。本发明所使用的原料组分品类少，制备流程简单，成本低；所得复合材料既具有高温硅橡胶强度高的特性，又具有液体硅橡胶粘结性好的特点，兼具高强度和强粘附性，另外可反复进行粘结使用，并可进一步进行规模化制备，在日常生活、医疗、电子以及航空航天等领域均具有巨大的应用前景。

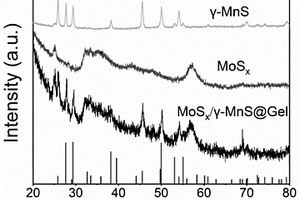

无机纳米MoSx/γ-MnS复合材料及其制备方法和应用 764

 0

本发明公开了一种无机纳米MoSx/γ‑MnS复合材料及其制备方法和应用，属于抗肿瘤技术领域，克服了现有技术中单一疗法的局限性。无机纳米MoSx/γ‑MnS复合材料的制备方法，包括：步骤S1、将钼酸钠、硫酸锰和半胱氨酸分别加入到水中溶解得到钼酸钠溶液、硫酸锰溶液和半胱氨酸溶液；步骤S2、将钼酸钠溶液、硫酸锰溶液和半胱氨酸溶液混合搅拌得到混合溶液；步骤S3、将混合溶液装入反应釜中进行水热反应，水热反应结束后，冷却至室温，离心、洗涤，得到无机纳米MoSx/γ‑MnS异质结复合材料。本发明的无机纳米MoSx/γ‑MnS复合材料能够应用于肿瘤诊疗。

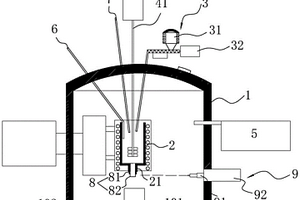

制备颗粒增强铝基复合材料的底部浇铸装置及方法 951

 0

本发明涉及一种制备颗粒增强铝基复合材料的底部浇铸装置及方法，该种制备颗粒增强铝基复合材料的底部浇铸装置，包括浇铸口，与浇铸口可更换地安设有浇铸头，浇铸头包括安装段、碎裂段；炉体内设有用于打碎碎裂段的冲击装置；炉体的底部设有可移动平台，可移动平台上设有模具以及废渣槽；利用可移动平台，废渣槽用于盛接打碎的碎裂段以及含有熔渣的后部分熔体，模具用于盛接从浇铸头流出的前部分均匀熔体；可移动平台与模具底部对应的位置上设有冷却系统。对应的底部浇铸方法包括预处理、熔化、增强相颗粒的加入、复合材料熔体的颗粒均匀化、底部浇铸、后续热处理。上述装置和方法的配合提高复合材料铸造性能、提高生产效率。

微电子封装用可伐/银合金复合材料及其制备方法 980

 0

一种微电子封装用可伐/银合金复合材料及其制备方法，该复合材料中银合金钎料层中Cu的含量为30～35wt％，Ti的含量为0.1～5.0wt％，Ni的含量为0.1～1.0wt％，余量为Ag；可伐合金层为4J29或4J34。制备方法包括：采用真空加压烧结方法制备钎料锭坯，通过热压扩散方式获得复合锭坯，经冷锻成形、中间退火、精密轧制及成品退火，获得厚度为0.15～1.5mm的层状复合材料，其中可伐合金层厚度为0.1～1mm，银合金钎料层厚度为0.01～0.5mm。本发明的可伐/银合金复合材料与陶瓷热膨胀系数匹配性好，可实现与陶瓷件良好封装。钎焊温度适中，封装工艺简单高效，器件封接后不易发生开裂，成品率高。

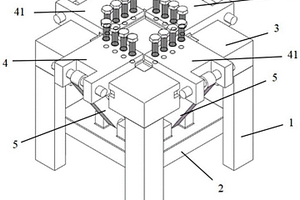

可同步双向施加预载荷的复合材料冲击测试装置及方法 1121

 0

本发明提供一种可同步双向施加预载荷的复合材料冲击测试装置及方法，包括有支架、滑动组件、支撑底座和至少两组夹紧组件；滑动组件与支架滑动连接，滑动组件位于支撑底座的下方；支撑底座固定安装在支架的上端；夹紧组件包括有两个相互对称的夹紧件，两组夹紧组件的夹紧件沿支撑底座的中心处周向分布，夹紧件与支撑底座滑动连接；夹紧件与滑动组件之间设置有连接件，连接件的一端与夹紧件的一端可转动连接，夹紧件的另一端用于夹紧待检测的复合材料层合板，连接件的另一端与滑动组件可转动连接。本发明实现了双向且同步对复合材料层合板施加预拉或预压载荷，克服了单方向加载应力不均匀、不同步的问题，确保了冲击时在复合材料层合板中心受力。

硫化氢气敏性纳米复合材料及其制备方法与应用 1023

 0

本发明提供了一种硫化氢气敏性纳米复合材料及其制备方法与应用，该硫化氢气敏性复合材料包括少层Ti3C2TX纳米片和分散于所述少层Ti3C2TX纳米片上的CuO纳米材料，以所述硫化氢气敏性纳米复合材料的总质量为基准，所述少层Ti3C2TX纳米片的质量占比为2‑10％。本发明的硫化氢气敏性纳米复合材料对毒害性气体硫化氢表现出良好的气敏响应性和气敏选择性，响应和恢复时间短，在温度200℃对其它气体几乎无响应，具有制造实用性、高灵敏性和保障人身安全性气敏传感器的优点，适用于制备硫化氢气敏传感器。

氮掺杂多孔道中空碳纳米球复合材料的制备方法 949

 0

本发明提供了一种氮掺杂多孔道中空碳纳米球复合材料的制备方法，主要的技术方案是：通过将SiO₂多孔微球作为模板，将对苯二胺与对苯二甲醛等发生聚合反应制得氮掺杂多孔道中空碳纳米球合材料，并将其作为硫碳复合电极的碳材料，随后在氮掺杂多孔道中空碳纳米球复合材料外表面包覆具有特殊形貌的极性氧化锌纳米鳞片得到氮掺杂多孔道中空碳纳米球复合材料/ZnO；通过熔融扩散法对氮掺杂多孔道中空碳纳米球复合材料/ZnO进行充硫复合，得到氮掺杂多孔道中空碳纳米球/ZnO‑S，整个制备过程操作简单，对设备要求低，易于操作。

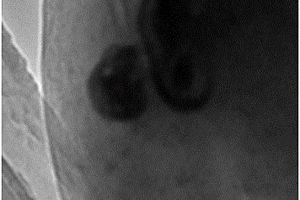

超级电容器用纳米线状二氧化锰/石墨烯气凝胶复合材料的制备方法 1087

 0

一种超级电容器用纳米线状二氧化锰/石墨烯气凝胶复合材料的制备方法，超级电容器储能材料领域。该纳米线状二氧化锰为β‑MnO₂纳米线，所述的纳米线为长条片状纳米线，其纳米线宽度方向的尺寸约为10nm，长度为2～5μm，并且该β‑MnO₂纳米线均匀且垂直生长于石墨烯纳米片上，由此形成了所述复合材料。该复合材料综合了二氧化锰法拉第电容高和石墨烯导电性好的优点，提高了复合材料的电化学性能。
