上海上海有色金属复合材料技术理论与应用

高耐化学品PC/ABS复合材料及其制备方法 900

 0

本发明提供了一种高耐化学品性的PC/ABS复合材料及其制备方法；所述复合材料包括以下重量百分数计的各组分：聚碳酸酯60～85%；ABS 15～40%；相容剂0.5~5%；流变改性剂3～10%。所述制备方法包括以下步骤：将原料中各组分按一定比例在室温下进行混合后，通过双螺杆进行熔融挤出，制备了一种易加工、力学性能优异、高耐化学品性的PC/ABS复合材料及其制备方法。所制备得到复合材料力学性能优异，易于加工，同时保持了优良的耐化学品性，制品外观优良。

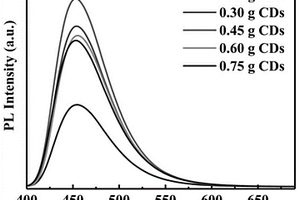

固态碳点沸石复合材料指纹显影粉及其制备方法 874

 0

本发明属于指纹识别技术领域，具体为一种碳点沸石复合材料指纹显影粉及其制备方法。本发明指纹显影粉是以Silicalite‑1沸石为载体负载碳点而得到，记为碳点@Silicalite‑1沸石复合材料；以Silicalite‑1沸石的量为基础，碳点负载量为2‑10%。制备方法包括将四丙基氢氧化铵、氢氧化钠溶液、正硅酸乙酯和去离子水按一定比例混合，搅拌均匀后加入碳点粉末，在室温下陈化，然后加热搅拌，对反应后的产物进行离心、洗涤、烘干以及研磨处理得到碳点@Silicalite‑1沸石复合材料。本发明复合材料能够用于指纹检测，并在紫外灯下对显影的指印成像。

汽车硬塑仪表板用低密度、高刚高韧、高阻燃性聚丙烯复合材料及其制备方法 1153

 0

本发明公开了一种汽车硬塑仪表板用低密度、高刚高韧、高阻燃性聚丙烯复合材料及其制备方法，这种聚丙烯复合材料由以下重量百分比的原料组成：聚丙烯52～97，硼酸镁晶须1～30，疏水性气相白炭黑1～10，相容剂0.1～5，抗氧剂0.1～1，其它助剂0～2。本发明在聚丙烯基体中引入微米级的硼酸镁晶须与纳米级的疏水性气相白炭黑，通过两种不同尺度体系的复配，能够显著提高聚丙烯复合材料的刚性和抗冲击性能，所得汽车硬塑无缝气囊仪表板在低温爆破过程中无分层及开裂现象，气囊盖板能够完全沿着弱化线展开，满足低温爆破的要求；本发明所得复合材料具有较低的密度，且在无需添加阻燃剂的情况下，赋予材料较高的阻燃性能。

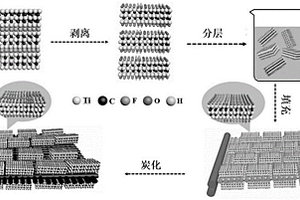

基于MXene和棉织物复合材料制备柔性超级电容器的方法 929

 0

本发明公开了一种基于MXene和棉织物复合材料制备柔性超级电容器的方法，包括如下步骤：1)将棉织物进行退浆处理，以去除棉织物的表面杂质，并增强其吸湿性能；2)将棉织物浸渍于MXene胶体溶液中，并用压辊进行填充处理，得到浸渍均匀的MXene/棉织物复合材料；3)将MXene/棉织物复合材料放入管式炉中进行热处理，得到炭化MXene/棉织物电极；4)将两个炭化MXene/棉织物电极平行的包覆于凝胶电解质中进行干燥，制得柔性超级电容器。本发明以MXene/棉织物复合材料为电极材料，以H₃PO₃/PVA凝胶为电解质制备的全固态柔性超级电容器，具有较高比电容以及稳定的充放电循环性能。

超大超厚封闭结构复杂复合材料产品的模具和使用方法 994

 0

本发明涉及一种超大超厚封闭结构复杂复合材料产品的模具和使用方法，包括上模具型腔、下模具型腔、侧抽滑动镶件、辅助取出产品镶件、导气成型镶件；在成型时，需要成型的复合材料产品位于上模具型腔和下模具型腔之间的空腔内，上模具型腔、下模具型腔、侧抽滑动镶件、导气成型镶件、辅助取出产品镶件所组合在一起之间的型腔形成了产品形状。本发明中的侧抽滑动镶件结构解决了超大超厚封闭结构复杂复合材料产品模具难以脱模的问题，生产时产品壁厚均匀，表面光滑无台阶。本发明中的导气成型镶件结构解决了超大超厚封闭结构复杂复合材料产品难成型问题，本发明的辅助取出产品镶件解决了产品固化成型后难取出问题，提高生产效率。

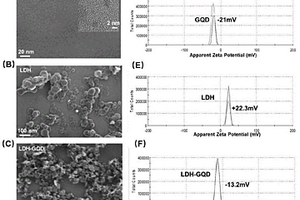

纳米层状双氢氧化物/石墨烯量子点复合材料在成骨分化中的应用及其制备 1190

 0

本发明公开了一种纳米层状双氢氧化物/石墨烯量子点复合材料在成骨分化中的应用及其制备，具体公开纳米层状双氢氧化物/石墨烯量子点复合材料在促进间充质干细胞成骨分化中的应用以及纳米层状双氢氧化物/石墨烯量子点复合材料在制备骨缺损修复和再生的药物中的应用。与单独的GQD和LDH对比，纳米层状双氢氧化物/石墨烯量子点复合材料LDH‑GQD能够更有效地促进间充质干细胞的成骨分化，具有广阔的应用前景。

纤维增强氧化铝气凝胶复合材料及其制备方法 839

 0

本发明公开了一种纤维增强氧化铝气凝胶复合材料，其特征在于：复合材料密度为0.25～0.35g/cm³，压缩强度20％应变能达到1～3MPa，导热系数为0.035～0.050W/mK，结构呈三维多孔网络状结构。本发明还公开了其制备方法，包括纤维预处理、氧化铝溶胶的制备、纤维与氧化铝溶胶的复合及成型、凝固老化及超临界干燥五个步骤。该方法所制得的纤维增强氧化铝气凝胶复合材料，具有密度和强度高的特性，且制备方法工艺简单、原料廉价，可实现大规模制备强度较好的耐高温复合材料，满足各领域应用需求。

航天用低电阻率聚酰亚胺复合材料的制备方法 731

 0

本发明涉及一种航天用低电阻率聚酰亚胺复合材料的制备方法，其特点在于，4, 4’-二氨基二苯醚和二苯醚四甲酸二酐按等摩尔比例，在溶剂二甲基乙酰胺和沉淀剂甲苯或二甲苯混合试剂中于室温下进行聚合1-2小时，过滤出沉淀，得到聚酰亚胺粉料，接着于200℃-240℃热处理2-3小时使之亚胺化，获得聚酰亚胺粉料，50-70重量份聚酰亚胺粉料，23-37重量份晶须和6-24重量份玻璃纤维粉在混合器中均匀混合获得低电阻率聚酰亚胺复合材料粉料；把该模塑粉盛入模压模具中，在360℃-400℃和60-80MPa条件下模压成所需的制件；该制件具有体积电阻率1×1012-1×1015Ω.cm、表面电阻率1×1012-1×1015Ω，介电强度≥15KV/mm、拉伸强度≥70MPa、耐60（60Co）γ-射线剂量5×107rad(si)。

复合材料C型梁的成型方法及成型工装 767

 0

本发明公开了一种复合材料C型梁的成型方法及成型工装，属于复合材料成型技术领域。本发明所提供的成型方法包括如下步骤：S1、将复合材料板定位在预成型工装的成型面上，对所述复合材料板进行热隔膜预成型以形成C型料片；S2、拆除所述预成型工装端部的盖板，使所述预成型工装的内部空腔与外界连通；S3、将所述预成型工装固定在固化工装的底座上；S4、将所述C型料片固化成型形成C型梁。该成型方法通过整体移动预成型工装和C型料片，不仅避免了二次定位，简化了制造难度，且避免了单独转移C型料片造成的褶皱、折弯等现象的出现，提高了C型梁的成型质量。

碳纤维/热塑纤维混合毡及其制备方法以及一种碳纤维增强热塑性树脂基复合材料 929

 0

本发明涉及增强树脂复合材料技术领域，提供了一种碳纤维/热塑纤维混合毡及其制备方法以及一种碳纤维增强热塑性树脂基复合材料。本发明使用非织造技术制备混合毡，通过预开松、混合、二次开松、梳理的步骤将碳纤维和热塑纤维均匀混合，交叉铺网后通过热粘合加固使热塑纤维熔融并快速与碳纤维复合，改善了热塑性树脂在碳纤维中浸渍难的问题；本发明以热粘合加固的方式制备碳纤维/热塑纤维混合毡，保留碳纤维的原长，降低其受到的损伤，且所得混合毡的厚度大大降低；利用本发明的混合毡能够制备得到力学性能优异的碳纤维增强热塑性树脂基复合材料。本发明提供的碳纤维增强热塑性树脂基复合材料中碳纤维和树脂的界面结合性好，力学性能优异。

铁基复合材料及其制备方法和应用 1064

 0

本发明提供了一种铁基复合材料及其制备方法和应用，该复合材料包括0.2‑0.5wt％碳，2.0‑4.0wt％硼，8.0‑16.0wt％铬，0.7‑2.0wt％钛，0.4‑0.6wt％镍，1.0‑3.0wt％硅，硫＜0.05wt％，磷＜0.05wt％，余量为铁，本发明添加了特定含量的钛元素，且原位反应生成了微米级和纳米级的陶瓷颗粒，这些陶瓷颗粒不仅能够调控铁硼合金中Fe₂B相的形貌尺寸，还能够进一步强化铁基体的耐铝液腐蚀性能，弥补铁基体易被铝液腐蚀的短板；在陶瓷颗粒和Fe₂B相这些多尺度化合物的协调作用下，有效地阻碍了腐蚀过程中铝原子向铁基体中扩散，从而大大提高了抗腐蚀效率。

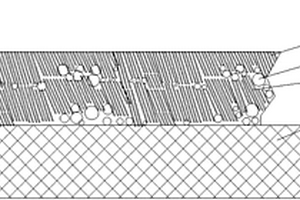

自带温度补偿功能的应变传感器及应变传感器复合材料 1069

 0

一种自带温度补偿功能的应变传感器复合材料，该复合材料由正温度系数材料和负温度系数材料复合而成。正温度系数材料作为应变材料，负温度系数材料作为温度补偿材料。该复合材料的制备方法是：采用3～40um的片状导电颗粒，将片状导电颗粒和树脂混合后形成片状鳞片结构，片状导电颗粒大致成平行排列，片状导电颗粒之间由树脂填充。复合材料的制备方法还包括：采用0.01～5um的球状颗粒材料，将球状颗粒材料进一步与片状导电颗粒和树脂混合。正温度系数材料包含碳粉颗粒、半导体陶瓷颗粒、银粉、铜粉、合金材料粉末、金属铝或银或金和碳粉包裹混合粉末。负温度系数材料包含碳纳米管、改性合金粉末或合金陶瓷粉末。

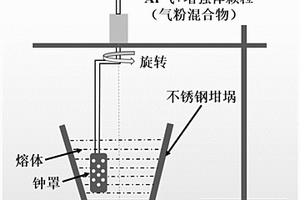

微纳米级增强体混杂增强镁锂基复合材料的制备方法 880

 0

本发明公开了一种微纳米级增强体混杂增强镁锂基复合材料的制备方法，尤其涉及一种微纳米级TiB₂颗粒和碳纳米管混杂增强Mg‑Li‑Al‑Zn‑Gd复合材料的制备方法。所述制备方法包括增强体的预处理、保护气氛下熔炼和塑性变形三个阶段。本发明使用双相混杂增强体增强复合材料，发挥了不同类型增强相在强化方面的不同作用，利用混杂增强实现协同强化的效果，同时通过增强体的预处理、保护气氛下熔炼和塑性变形，克服了纳米增强体的团簇，实现了增强体在基体合金中的均匀分布及其与合金基体良好的界面结合，获得了高强度和弹性模量并兼具一定塑性的复合材料。且发明工艺流程简单可控，适合批量生产，在航空航天领域显示出广阔的应用前景。

复合材料砖机托板及其制备方法 724

 0

本发明涉及一种复合材料砖机托板，包括连续纤维增强热塑性复合材料板材，由以下重量百分比含量的组分制得：连续纤维40～60％，热塑性树脂20～37％，阻燃剂10～15％，增容剂6～9％，抗氧剂0.3～0.6％，复合材料板材上下表面设有PVC薄膜；制备方法如下：将组成复合材料板材的物质混合均匀；加热熔融，再进行淋膜，使薄膜达到均匀连续的状态；将预热的连续纤维和树脂薄膜进行复合形成预浸带，将多层预浸带熔融后进行冷压定型制成复合板材，在制备连续板材过程中覆上PVC薄膜。与现有技术相比，本发明具有使用寿命长，强度高，耐冲击性能好，抗老化耐腐蚀，重量轻，易加工，易回收和环保等优点。

增强增韧热电复合材料及其制备方法 713

 0

本发明涉及一种增强增韧热电复合材料及其制备方法，所述复合材料由热电材料基体和均匀分散于所述热电材料基体中的增强增韧材料组成，其中所述增强增韧材料为纤维和/或晶须，体积分数为0.1%～30%。本发明采用纤维或者晶须增强增韧的方法来提高热电材料的力学性能。本发明得到的纤维或者晶须增强增韧热电复合材料不仅其力学性能得到了显著的提高，而且适量纤维或者晶须的引入还提高了复合材料的热电性能。

促进骨生长和生物相容性的聚乳酸复合材料及制备方法 1070

 0

本发明涉及一种促进骨生长和生物相容性的聚乳酸复合材料及制备方法，采用聚乳酸和珍珠粉为原料，经过溶剂的溶解，磁力搅拌、超声分散和溶剂挥发及脱除，获得含有珍珠粉改性的聚乳酸复合材料。将该材料浸入到模拟体液(SBF)中，采用仿生矿化技术，在材料上生长羟基磷灰石(HA)。结果显示该材料产品具有良好的稳定性和均匀性，珍珠粉的存在显著加快了HA生长速率，且随着珍珠粉含量的增加，HA的矿化速度不断提高。经MTT法测试，珍珠粉的存在同样在纯聚乳酸的基础上较大程度地提高了材料的生物相容性和细胞相对增殖率，高珍珠粉含量的复合材料的提升效果更佳可观。该复合材料显示出作为骨修复材料的光明前景。

多元纳米复合强化耐热铝基复合材料的制备方法 685

 0

本发明提供一种多元纳米复合强化耐热铝基复合材料的制备方法，预先在纳米碳表面包覆金属离子前驱物，然后将纳米碳均匀分散于铝粉中并通过热处理使前驱物转化为氧化物，进而对所得复合粉末进行反应烧结和致密化处理，获得多元纳米增强铝基复合材料。纳米碳具有高比表面积，其特征尺寸远大于纳米氧化物，因而可负载适量的纳米氧化物并将其均匀引入到铝粉当中，再经由原位反应生成金属氧化物、碳化物、金属间化合物等多元纳米强化相，协同改善铝基复合材料的组织稳定性和耐热性能。本发明所述方法解决了高体积含量、多元纳米强化相的均匀引入和空间占位控制难题，从而可采用常规粉末冶金工艺制备多元纳米复合强化耐热铝基复合材料。

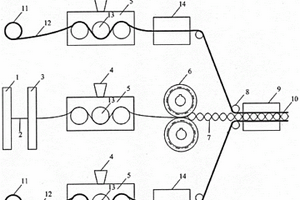

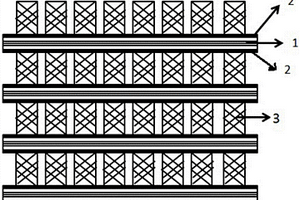

中空结构热固性复合材料的制备装置和方法 945

 0

本发明提供了一种中空结构热固性复合材料的制备装置和方法。所述的中空结构热固性复合材料的制备装置，其特征在于，包括纱架、预分散装置、浸渍装置、交错齿轮热压装置、烘箱和层压装置，其中，所述的交错齿轮热压装置包括上下两个齿轮组，每个齿轮组均包括多个交错排列的齿轮，上下两个齿轮组中对应的齿轮相互啮合。本发明制得的三维中空热固性复合材料，与目前主要的中空热固性复合材料相比，其制备工艺简单，劳动强度低，自动化程度高，生产效率高，结构可设计性强，保温隔热性能优异，抗冲击性强，介电性能优异，可实现机械自动化以及产业化生产，可应用于航空航天、体育器材、交通运输、电子电器等领域。

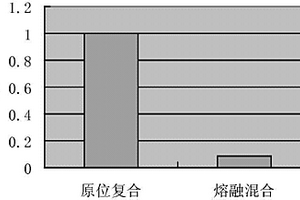

超临界流体原位制备石墨烯/含氟聚合物复合材料的方法 1078

 0

本发明涉及超临界流体原位制备石墨烯/含氟聚合物复合材料的方法，将含氟聚合物单体溶解到超临界流体中，利用超临界流体与聚合物单体同时对石墨进行插层，以超临界流体作为聚合介质引发聚合反应生成氟聚物，促进石墨层间距的显著扩大，在超临界压力的快速泄压过程中插层后的石墨最终被快速地层层剥离，制备得到石墨烯分散良好的含氟聚合物导电导热复合材料。与现有技术相比，本发明制备得到的石墨烯/含氟聚合物复合材料，由于含氟聚合物的包裹，石墨烯层与层之间避免了重新堆叠，解决了石墨烯极易团聚的问题；而对于含氟聚合物，该方法可使得石墨烯均匀地分散在高分子材料之中，从而得到功能化的新型导电导热复合材料。

化学处理废弃印刷线路板非金属粉/聚丙烯增韧复合材料及其制备方法 672

 0

本发明公开了一种化学处理废弃印刷线路板非金属粉/聚丙烯增韧复合材料及其制备方法。其增韧复合材料是将聚丙烯、废弃印刷线路板粉、增韧剂、相容剂、抗氧剂和润滑剂按比例混合，经过挤出造粒，注塑成型制备而成；其中：化学处理废弃印刷线路板非金属粉通过选自葵酸、壬酸、己酸、硬脂酸中的一种或两种化学处理试剂对预处理后化学处理废弃印刷线路板非金属粉进行化学处理获得。本发明的有益效果在于：其利用回收金属后的非金属粉末残留物，无需二次粉碎，直接用于增强增韧聚丙烯制备复合材料，不仅使化学处理废弃印刷线路板非金属粉再利用，有利于环境保护，而且得到综合性能优良的复合材料。

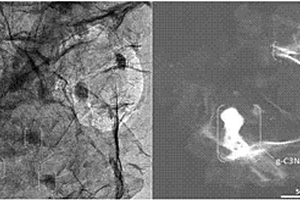

三维结构的氮化碳/石墨烯复合材料的制备方法 725

 0

本发明公开了一种三维结构的氮化碳/石墨烯复合材料的制备方法，其步骤：（1)用Hummers方法制备氧化石墨烯溶液；（2)将双氰胺放入马弗炉中，制得氮化碳(g‑C3N4）；将氮化碳(g‑C3N4）加入至浓硫酸溶液搅拌，然后在冰浴下加入硝酸钠和锰酸钾搅拌；用去离子水和过氧化氢稀释，稀释后透析，再放在～55℃下干燥制得氮化碳（g‑C3N4）；（3)将步骤(1)得到的氧化石墨烯(GO)溶液与步骤(2)得到的氮化碳（g‑C3N4）纳米片按质量比为5：3超声混合均匀，再加入乙二胺，在95℃恒温反应；将CTAB溶液加入到上述反应后溶液中反应7h，取出产物，洗涤、冷冻干燥，得到三维结构的氮化碳/石墨烯复合材料。该三维结构的复合材料，加入乙二胺与CTAB作为连接剂，能提高该复合材料的伸缩性和稳定性。

阻燃增强耐高温尼龙复合材料及制备方法 864

 0

本发明公开了一种阻燃增强耐高温尼龙复合材料，由以下重量份数的组分制成：耐高温尼龙树脂100份；氯化稀土改性玻纤40～120份；主阻燃剂25～50份；辅助阻燃剂0～15份；马来酸单酯稀土有机化合物2～7份；白油3～5份；抗氧剂1～3份；润滑剂1～3份。本发明还公开了一种上述阻燃增强耐高温尼龙复合材料的制备方法。本发明所制备的阻燃增强耐高温尼龙复合材料与未用氯化稀土表面处理的玻纤及未用马来酸单酯稀土有机化合物包覆处理阻燃剂的阻燃增强耐高温尼龙复合材料相比，具有更好的阻燃效果、机械性能、耐热性和耐磨性能以及更低的吸湿率和成型收缩率。

氧化石墨烯-碲化镉/硫化镉纳米复合材料及其制备方法 762

 0

本发明涉及一种氧化石墨烯-碲化镉/硫化镉纳米复合材料及其制备方法，复合材料为CdTe/CdS核壳量子点以共价键负载到PEI-GO表面制备得到。制备：将CdTe/CdS核壳结构量子点、交联剂加入双蒸水中，超声3h，然后再加入PEI-GO，超声反应24h，透析，即得氧化石墨烯-碲化镉/硫化镉纳米复合材料GO-CdTe/CdS。本方法制备的GO-CdTe/CdS纳米复合材料具有较大的比表面积，较好的水溶性，较高的荧光强度和荧光稳定性，可以作为新型的纳米荧光探针应用于光电、生物传感器和生物医学等领域。

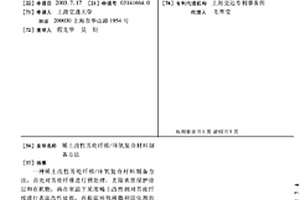

稀土改性芳纶纤维/环氧复合材料制备方法 731

 0

一种稀土改性芳纶纤维/环氧复合材料制备方法,首先对芳纶纤维进行预处理,去除表面保护涂层和有机物,再在室温下采用稀土改性剂对芳纶纤维进行表面改性处理,再根据环氧树脂和固化剂的种类按照规定的比例配制胶液,纤维浸胶后,采用平板式芯模在环向数控缠绕机上进行平行缠绕,用红外灯烤去树脂中的溶剂后,切割成单向纤维预浸布,再将预浸布按照一定的铺层方式叠合,放入平板模具中热压成型。其中,稀土改性剂的组分包括稀土化合物、乙醇、乙二胺四乙酸、氯化铵、硝酸和尿素。本发明工艺方法简单,成本低,对环境无污染,采用本发明的工艺方法制成的复合材料具有优良的力学性能。

使用造纸污泥和废旧塑料制造的复合材料及其制备方法,以及用这种材料制造的箅形材料 1040

 0

本发明涉及使用制造污泥和相容废旧塑料制造的复合材料及其制造方法,还涉及使用这种复合材料制造的水箅、树箅和井盖的成形材料。

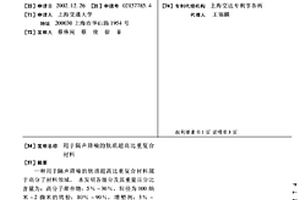

用于隔声降噪的软质超高比重复合材料 794

 0

一种用于隔声降噪的软质超高比重复合材料属于高分子材料领域。本发明各组分及其重量百分比含量为:高分子聚合物:5%～30%,粒径为100纳米～2微米的钨粉:10%～90%,增塑剂:3%～10%,稳定剂:1%～5%,偶联剂:1%～10%。本发明除具有良好的隔声和力学性能外,还具有阻燃、防化学介质、防腐蚀、无毒、可施工性等特点,而其柔软的特点克服了以往隔声材料厚重,不易加工的缺点,给本发明的应用提供了更大的空间,适合于做都市高架轨道交通、航空和港口的隔声材料,以及建筑行业轻质墙板夹层的隔振处理,使用此种隔声复合材料可以有效地降低噪声,改善工作和生活环境。

高结晶多孔单晶氧化钛-碳纳米管复合材料光催化剂及其制备方法和应用 700

 0

本发明公开了一种高结晶多孔单晶氧化钛-碳纳米管复合材料的制备方法及其应用，以离子液体作为导向剂，水做溶剂，四氯化钛水溶液为钛源，采用微波辅助离子热合成法，清洁快速地合成了高结晶多孔单晶氧化钛-碳纳米管复合材料光催化剂，其单晶氧化钛颗粒大小为40-60nm。所合成的复合材料对Cr(VI)的还原要明显高于商业化P25，而且表现出很好的稳定性。碳纳米管的加入使得这类复合材料具有很好的电子空穴分离效率和更好的反应活性位。此类材料还可以广泛应用于光解水制氢、太阳能电池、抗菌、光催化处理污染物等领域。

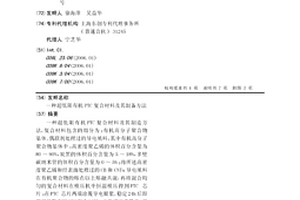

超低阻有机PTC复合材料及其制备方法 1190

 0

一种超低阻有机PTC复合材料及其制造方法，复合材料包含的组分为：有机高分子聚合物基体、偶联剂处理过的导电填料，其中有机高分子聚合物基体中：高密度聚乙烯的体积百分含量为80～90%，炭黑的体积百分含量为5～18%，多壁碳纳米管的体积百分含量为0～5%；将所述高密度聚乙烯和经表面处理过的CB和CNTs导电填料在有机聚合物的熔点以上熔融共混，再将混合均匀的复合材料在模压机中恒温模压得到PTC？芯片；在PTC？芯片两端涂覆导电银浆，稳定24h后即得超低阻有机PTC复合材料。本发明工艺简单，所需生产设备简单，易于实现工业化生产，适用于更高集成化电路、更高容量电池电路的过流过压保护。

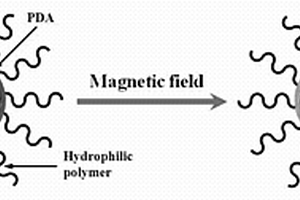

磁致变色聚二炔/四氧化三铁复合材料及其制备方法与应用 1018

 0

本发明属于智能材料技术领域,具体为一种磁致变色的聚二炔/四氧化三铁复合材料及其制备方法。本发明先将二炔单体连接到Fe3O4超顺磁纳米粒子表面,然后使二炔单体在粒子表面聚合从而得到聚二炔与磁性粒子的复合材料,该材料在高频交变磁场中可以实现变色,该变色现象可以通过肉眼及相关仪器观察到。另外,该材料制备方法简单,还可以同时对压力、温度、化学试剂等多种外界刺激进行变色响应,从而具有很好的应用前景。

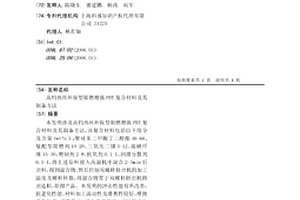

高灼热丝环保型阻燃增强PBT复合材料及其制备方法 685

 0

本发明涉及高灼热丝环保型阻燃增强PBT复合材料及其制备方法,该复合材料包括以下组分及含量(wt%):聚对苯二甲酸丁二醇酯46-66、复配型阻燃剂10-20、三氧化二锑3-12、玻璃纤维15-30、增韧剂2-8、抗氧剂0.1-1、润滑分散剂0.1-1,将上述原料放入高混机中混合2-5min后出料,得到混合物,然后控制双螺杆挤出机的加工温度及螺杆转数,将混合物置于双螺杆挤出机挤出造粒,即得产品。本发明的冲击性能有所改善,抗老化性能、材料加工流动性及滑爽性较好,摩擦系数较低,质量稳定,综合性能均衡,可以用于电容器外壳、负载断路开关、马达外壳、端子板、线圈骨架、插头及电路连接器、电话分配箱。
