上海上海有色金属复合材料技术理论与应用

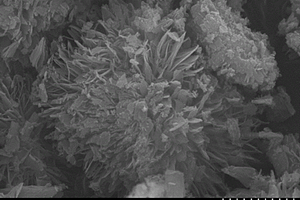

石墨烯负载花状二氧化锰复合材料及其超声合成方法 893

 0

本发明涉及一种石墨烯负载花状二氧化锰复合材料及其超声合成方法。其典型的特征为花状MnO2与石墨烯片层的复合，而花状二氧化锰又是由许多薄片相互组装而成。石墨烯作为基体骨架其具有良好的导电性，花状二氧化锰可以通过石墨烯片层实现良好的导电性，从而提高了复合材料的表观电导率。生长在石墨烯两侧的花状二氧化锰直径为100~300nm，薄片的厚度为1~10nm。该材料制备经过两个典型步骤，一是制备热解石墨烯，二是超声合成石墨烯负载花状二氧化锰复合材料。本发明方法制备的石墨烯负载花状二氧化锰复合材料工艺简单，电极电容高、循环性能好，适用于超级电容器电极材料。

竹原纤维增强的聚乳酸复合材料及其制品和制备方法 1014

 0

本发明涉及纤维增强的聚合物复合材料，更具体地讲，涉及竹原纤维增强的聚乳酸复合材料及由所述复合材料制备的制品和制备方法。本发明采用聚乳酸与竹原纤维的复合材料作为汽车零件的原材料，具有低碳环保的效果，同时还可以利用天然纤维的废料，从而达到降本增效同时也有利于轻量化。

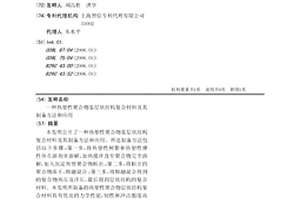

热塑性聚合物基层状结构复合材料及其制备方法和应用 817

 0

本发明公开了一种热塑性聚合物基层状结构复合材料及其制备方法和应用。所述制备方法包括以下步骤：第一步，将热塑性树脂和热塑性弹性体在溶剂中溶解，加热搅拌直至聚合物完全溶解，加入沉淀剂使聚合物析出；第二步，将析出的聚合物冻干，熔融混合；第三步，将熔融混合得到的复合物热压及冷压，最后得到层状结构的复合材料。本发明所制备的热塑性聚合物层状结构复合材料具有优良的力学性能，韧性和冲击强度高于目前堆砌结构的复合材料，可用于材料制品的成型加工，具有广阔的工业应用前景。

原位聚合制备聚乳酸/蒙脱土纳米复合材料的方法 745

 0

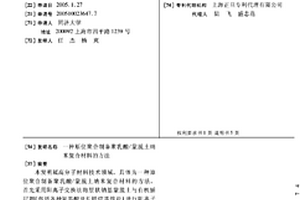

本发明属高分子材料技术领域,具体为一种原位聚合制备聚乳酸/蒙脱土纳米复合材料的方法。首先采用阳离子交换法将层状钠基蒙脱土与有机插层剂(包括各种氨基酸及长链烷基铵盐)进行阳离子交换,然后将丙交酯与有机改性蒙脱土在适当的催化剂作用下进行原位聚合,聚合过程中丙交酯单体或乳酸低聚物逐渐插入到蒙脱土片层之间,导致片层被撑开,最后均匀分散在聚乳酸基体当中,形成插层型或剥离型聚乳酸/蒙脱土纳米复合材料。该材料可广泛用于包装材料领域。

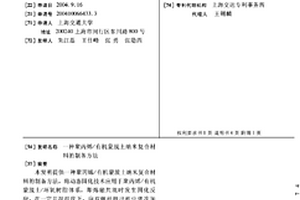

聚丙烯/有机蒙脱土纳米复合材料的制备方法 846

 0

本发明提供一种聚丙烯/有机蒙脱土纳米复合材料的制备方法,将动态固化技术应用于聚丙烯/有机蒙脱土/环氧树脂体系,即熔融共混时发生固化反应,在一定共混温度下,向双螺杆挤出机中依次加入聚丙烯、马来酸酐接枝聚丙烯、有机蒙脱土、环氧树脂和固化剂进行混炼,环氧树脂发生“就地固化”且在高剪切力的作用下,插入到有机蒙脱土的片层间,使有机蒙脱土剥离,大大提高了聚丙烯的刚性和韧性,所制的共混物可满足工程材料的要求,该方法具有生产工艺简单,加工性能好,适用性强等优点,制得的聚丙烯/有机蒙脱土纳米复合材料,可用作土木建筑、汽车配件、家用电器等材料。

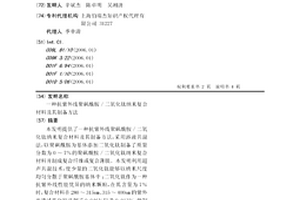

抗紫外线聚砜酰胺/二氧化钛纳米复合材料及其制备方法 819

 0

本发明提供了一种抗紫外线聚砜酰胺/二氧化钛纳米复合材料及其制备方法，采用溶液共混法，以聚砜酰胺为基体添加二氧化钛制备了质量分数为0～7％的聚砜酰胺/二氧化钛纳米复合材料并制成复合纤维或复合薄膜。本发明利用超声共混技术，使少量的二氧化钛能够以纳米尺度均匀分散于聚砜酰胺基体中；二氧化钛作为一种抗紫外线性能优异的纳米颗粒，在其含量为7％时，复合材料在280～315nm、315～400nm的紫外光透过率分别达到了0.046％以及0.013％，使制备的聚砜酰胺/二氧化钛纳米复合材料具有优异的抗紫外线性能。本发明方法的优点在于工艺简单方便，可操作性强且成本低廉。

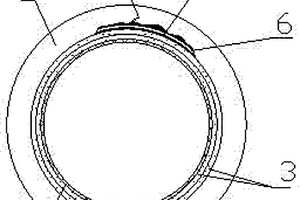

用纤维复合材料布加固管道的方法 1032

 0

本发明公开了一种用纤维复合材料布加固管道的方法。方法分七个步骤实施：清理修复破损部位、修复加固管道裂缝、管道内壁打磨清洗、涂刷树脂胶、裁制纤维复合材料布并涂刷树脂胶、将纤维复合材料布环向粘贴管道内壁上、在纤维复合材料布上涂刷防护胶或涂刷用珍珠岩粉或石英砂与树脂胶混合配制的防护层。加固好的管道提高了管壁的强度、抗裂、抗渗、耐腐蚀、长寿命等性能，提高管道的承载能力；采用非开挖技术，不会对周围环境和城市交通造成任何影响；施工简单，易于操作，可以缩短工期，降低工程成本；加固后基本不改变管道断面尺寸，加固段水流量不减少。

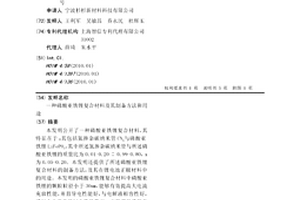

磷酸亚铁锂复合材料及其制备方法和用途 886

 0

本发明公开了一种磷酸亚铁锂复合材料，其特征在于：其包括氮掺杂碳纳米管CNx与磷酸亚铁锂LiFePO4，其中所述氮掺杂碳纳米管与所述磷酸亚铁锂的质量比为0.01-0.20∶0.99-0.80，x为0.05-0.20。本发明还提供了所述磷酸亚铁锂复合材料的制备方法，及其在锂电池正极材料中的用途。本发明的磷酸亚铁锂复合材料中磷酸亚铁锂的颗粒粒径小于30nm，能够有效提高大电流充放性能，并且导电性能好，与电解液相容性好，进行大电流充放时电性能稳定。本发明的磷酸亚铁锂复合材料的制备方法中不用球磨，因此大大降低制备要求以及能耗，成本低，制备条件要求不高。

聚氨酯/碳纳米管复合材料的制备方法 932

 0

一种聚氨酯/碳纳米管复合材料的制备方法,其特征在于:将经过强碱机械球磨处理过的碳纳米管均匀分散在溶剂中,将聚氨酯溶解在含有碳纳米管的溶剂中,搅拌混合均匀;最后将混合溶液中的溶剂除去,制成聚氨酯/碳纳米管复合材料。本发明制得的聚氨酯/碳纳米管复合材料导电性能有很大的改善,可用作抗静电材料,同时力学性能有很大的提高。本发明复合材料采用溶液搅拌法制备,工艺简单,操作方便适用于大规模工业化生产。

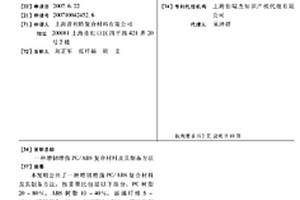

增韧增强PC/ABS复合材料及其制备方法 906

 0

本发明公开了一种增韧增强PC/ABS复合材料及其制备方法,按重量比包括以下组分:PC树脂20～80%,ABS树脂10～40%,玻璃纤维5～40%,增韧剂2～10%,相容剂1-20%,其他助剂0.5～4%。该方法具体步骤如下:称取除玻璃纤维外的各种材料,在高速混料机混合3-5分钟,将混匀的物料加入双螺杆挤出机,其中玻璃纤维从第一个排气口加入,自喂料口至挤出模头温度分别是200～230℃,220～250℃,240～260℃,250～270℃,260～280℃,主机转速是20～50赫兹,然后用塑料注塑机制样。该复合材料耐热高,耐冲击性能优异,成本低,加工性好。

钢包铜芯复合材料的制造方法 785

 0

本发明涉及一种钢包铜芯复合材料的制造方法，该方法包括以下步骤：1)将钢原管的内腔进行清洗后干燥，并将铜棒剥皮后进行拉拔；2)将铜棒穿入钢原管的内腔中，并将一端扎紧，之后进行拉制复合，即得到钢包铜芯复合材料(复合材料的基材为4J28、4J29、4J50、4J44、4J33、4J34、4J46或30CrMnSiA牌号的合金，复材为TU1、TU2、T1或T2牌号的铜)。与现有技术相比，本发明制造出的钢包铜芯复合材料能够满足电子工业中对钢包铜芯复合材料的产品要求，避免了钢与铜芯复合不完全的问题，可用于军用(含宇航级)金属外壳以及高端民用金属外壳中，且易于加工制造，成本低，生产效率高。

远红外复合材料管道水处理器 784

 0

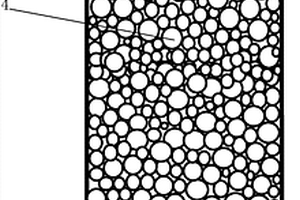

本发明属于水处理设备,远红外复合材料管道水处理器。现有技术没有对管道输送水进行处理的设备。本发明由连接水管、堵头、管体组成，堵头的中部设有连接水管；堵头与管体通过法兰连接；管体内置有无机宽波远红外复合材料颗粒；无机宽波远红外复合材料颗粒的两端置有无机宽波远红外复合材料网孔板；无机宽波远红外复合材料颗粒和网孔板的重量比组成为：砭石、托玛琳分别为22.5重量份；磁石、和田玉分别为15重量份；瓷土20重量份；木屑粉5重量份。本发明的优点是：发生远红外射线、杀灭水中有害细菌；产生大量负氧离子，增加水中活性氧；结构简单、使用方便、使用寿命长、应用广泛、水处理成本低。

梯度复合材料及其制备方法和应用 978

 0

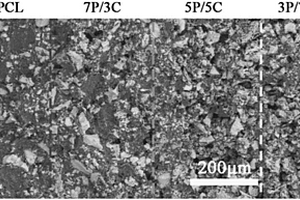

本发明涉及一种梯度复合材料及其制备方法和应用。所述方法包括：用有机溶剂将生物相容性聚合物与生物活性陶瓷粉体配制成生物活性陶瓷粉体含量不同的多种浆料；将多种浆料按生物活性陶瓷粉体含量递增或递减方式逐层流延或分层流延共压，制得包含多层流延膜的梯度复合材料。梯度复合材料优选为包含4层流延膜，从第一层流延膜到第四层流延膜，生物活性陶瓷粉体的体积百分含量依次为0％、30％、50％和70％。本发明制得的梯度复合材料能够促进成骨细胞和成纤维细胞早期粘附和增殖、有效促进肌腱和骨组织之间过渡层的形成，腱‑骨结合强度可提升38.6％；本发明中的梯度复合材料可用作腱‑骨愈合补片材料，是一种很具潜力的生物医用材料。

气味清香、仿植绒效果的ABS复合材料的制备方法 935

 0

本发明公开了一种气味清香、仿植绒效果的ABS复合材料以及制备方法，该ABS复合材料主要由改性绿茶粉功能母粒10～20份、ABS树脂75～88份、抗氧剂等助剂2～5份组成。通过对天然绿茶粉末进行表面钝化处理改性有效的提升了绿茶粉末与ABS树脂的相容性，使得所制备的ABS复合材料具有良好的力学性能。同时由于绿茶粉本身具备天然绿茶的清香味，使用该复合材料制备的零部件具有绿茶清香味。此外由于采用深绿色的绿茶粉作为填充剂使得由其制备的复合材料经配色处理后所制备的米色或灰色等浅颜色零件的表面出现很多深色小斑点，具有类似植绒的效果。

卫星大型复合材料桁架的空间静电放电防护设计方法 953

 0

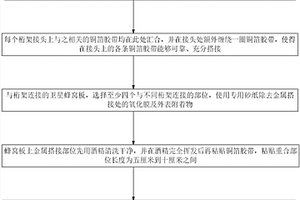

本发明提供了一种卫星大型复合材料桁架的空间静电放电防护设计方法，其包括以下步骤：步骤一，对每根表面为复合材料且暴露或部分暴露于空间环境中的桁架构件，沿桁架构件轴线方向在同一侧面粘贴一条铜箔胶带，铜箔胶带应覆盖包括两边端头部位的整体长度；步骤二，每个桁架接头上与之相关的铜箔胶带均在此处汇合，并在接头处额外缠绕一圈铜箔胶带，使得在接头上的各条铜箔胶带可靠、充分搭接等。本发明在保证卫星总重量增加很小的情况下，有效避免卫星大型复合材料桁架产生静电放电的危害，对后续运行于中高轨道与极轨卫星的大型复合材料桁架的空间静电放电防护提供参考，同时适用于所有其他包含大型复合材料桁架的空间静电放电防护设计。

改性碳纤维增强热塑性聚氨酯复合材料及其制备方法 1148

 0

本发明涉及先进复合材料领域，具体涉及一种接枝改性碳纤维(CF)增强热塑性聚氨酯(TPU)复合材料及其制备方法，该复合材料的原料由以下重量份的材料组成：TPU树脂100份，改性碳纤维5～80份，无机填料10～20份，偶联剂0.5～5份，抗氧剂0.2～1份以及润滑剂0～3份。制备时首先对碳纤维进行电化学接枝改性处理，然后通过双螺杆挤出机，将改性碳纤维与TPU树脂等原料熔融共混，热压成型得到碳纤维增强TPU复合材料。与现有技术相比，本发明所得复合材料的综合性能提高，强度和刚性获得改善，磨耗有效降低，可更加广泛适用于齿轮、联轴节等工程部件和运动鞋底等民用领域。

CdS敏化二氧化钛纳米花串复合材料及制备和应用 1052

 0

本发明公开了一种CdS敏化二氧化钛纳米花串复合材料及制备和应用，包括二氧化钛纳米带的制备和CdS敏化二氧化钛纳米花串复合材料的制备，即得到CdS敏化二氧化钛纳米花串复合材料。本发明将溶剂热法、诱导生长法与连续离子层吸附反应（SILAR）法相结合，所制备的CdS敏化二氧化钛纳米花串复合材料具有多级结构，该复合材料可广泛应用于光电领域。

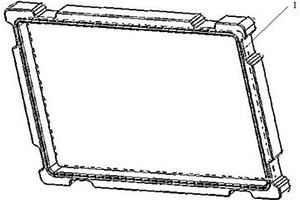

轻质复合材料弹体包装箱及其成型方法 894

 0

本发明公开了一种轻质复合材料弹体包装箱的成型方法，所述成型方法包括以下步骤；箱盖成型：通过热压固化成型获得箱盖；箱体密封圈预置块预成型：箱体密封圈预置块采用拉挤成型法成型得到预制件；箱体成型：将预制件置于箱体内，通过热压固化成型获得箱体；弹体包装箱成型：根据将箱盖与箱体密封组合获得轻质复合材料弹体包装箱。此外，本发明还公开了一种轻质复合材料弹体包装箱，所述轻质复合材料弹体包装箱采用上述成型方法制备获得。本发明所述的轻质复合材料弹体包装箱箱体质量轻、一致性佳，并且其制造方法较为简单。

复合材料废料杆增强聚氨酯硬泡材料及其制备方法 760

 0

本发明公开了一种复合材料废料杆增强聚氨酯硬泡材料及其制备方法。所述的复合材料废料杆增强聚氨酯硬泡材料以废料杆和聚氨酯硬泡组合料为原料，其中，废料杆在聚氨酯硬泡材料中搭接形成网络骨架。制备方法采用模压工艺将废料杆与聚氨酯硬泡组合料制成复合材料废料杆增强聚氨酯硬泡材料的制品。本发明利用玻纤类拉挤复合材料废料破碎而成的废料杆，通过模压工艺制备具有高强度、低密度、耐腐蚀的块材或板材，其中的废料杆间相互搭接，保证作为粘合剂的聚氨酯硬泡在废料杆骨架搭接部位厚度薄，更有利于应力传递；对于复合材料杆间的大空隙部分，聚氨酯泡沫填充体可以降低材料密度，提高材料隔热性能。

中空锌掺杂氧化钴镍包覆的氮掺杂碳复合材料及其制备 1153

 0

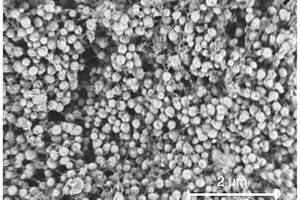

本发明提供了一种中空锌掺杂氧化钴镍包覆的氮掺杂碳复合材料及其制备方法。所述的中空锌掺杂氧化钴镍包覆的氮掺杂碳复合材料，其特征在于，包括中空氮掺杂碳复合材料，所述的中空氮掺杂碳复合材料外包覆有锌掺杂氧化钴镍。本发明采用协同增强策略制备的锌掺杂的氧化钴镍中空氮掺杂碳多面体复合材料具有小尺寸、大比表面积、高导电性、结构稳定等优点，可用作理想的高性能催化剂材料，可被用于电催化析氢领域。

负载万古霉素的羟基磷灰石的介孔生物玻璃复合材料、制备方法及用途 737

 0

本发明涉及医用材料领域，尤其涉及负载万古霉素的羟基磷灰石的介孔生物玻璃复合材料，本发明提供的复合材料以纳米羟基磷灰石材料为载体；纳米羟基磷灰石材料上包覆有介孔生物玻璃溶胶材料；介孔生物玻璃溶胶材料的孔道内负载有万古霉素。本发明提供的复合材料具有较好的促进骨修复作用和抗感染作用。一方面该复合材料中介孔生物玻璃成分能够实现对负载抗生素的稳定及长效缓释，从而促进骨修复；另一方面，万古霉素的引入，还使得该复合材料兼具有抗感染的作用。从而本发明解决了现有技术中存在的骨水泥混合万古霉素的方法会产生突释效应、整体释放不稳定以及植入物本身并不具备促进骨修复的作用的问题。

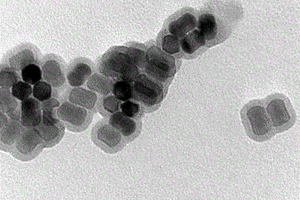

核壳上转换MOFs光敏复合材料、制备方法及其应用 757

 0

本发明涉及生物医学发光材料领域，公开了一种核壳上转换MOFs光敏复合材料，其是以上转换纳米颗粒NaYF4:Yb,Er@NaYF4为核，以光敏Al‑MOF为壳层，该壳层同时负载抗癌药物DOX的MOFs结构纳米复合材料，即UCNP@MOF‑DOX；该纳米复合材料在980 nm近红外光激发下发射出红光与绿光。本发明还公开了核壳上转换MOFs光敏复合材料的制备方法及其应用。本发明的纳米复合材料在980 nm激光激发下,UCNPs的绿色上转换发射可以引发光敏Al‑MOFs产生大量的单线态氧(¹O₂)用于光动力治疗,协同近红外光诱导的PDT与化疗表现出优异的抗肿瘤效果。可将其用作制备荧光成像、协同化疗与近红外光动力治疗光敏材料的材料。该MOFs材料可降解，克服了长期滞留体内的危险，在生物医学领域有较高的应用价值。

铁基纤维素纳米复合材料在水环境中的用途 877

 0

本发明提供了一种铁基纤维素纳米复合材料在水环境中的用途。所述铁基纤维素纳米复合材料用于吸附并还原水环境中的重金属离子，所述铁基纤维素纳米复合材料由纳米纤维素和纳米零价铁组成的三维网状结构，其中，所述铁基纤维素纳米复合材料的直径为5‑70nm，粒径为300‑1000nm。根据本发明提供的铁基纤维素纳米复合材料具有比表面积大、对重金属吸附及还原能力高、有效提高纳米零价铁在水环境中的分散性并且原位合成方法操作简单可以循环使用，因此可以高效去除水环境中的重金属离子。

石墨烯聚氨酯复合材料及其制备方法 987

 0

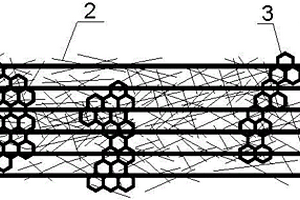

本发明公开了一种石墨烯聚氨酯复合材料及其制备方法，由聚氨酯树脂复合纤维增强材料并拉挤成型，其中，所述聚氨酯树脂还混合有石墨烯纳米材料。本发明所提供的石墨烯聚氨酯复合材料及其制备方法，通过在双组份的聚氨酯原料中加入少量石墨烯纳米材料，经过充分混合均匀后，再与纤维增强材料复合，经过拉挤和固化成型后，所获得的石墨烯聚氨酯复合材料，在保持平行于纤维方向的材料弯曲强度或模量等力学性能不减的同时，大大提高了垂直于纤维方向的所述力学性能，从而帮助了解决聚氨酯复合材料的拉挤工艺中所生成的聚氨酯复合材料的横向性能不足的缺点。

新型耐热高韧聚乳酸复合材料及其制备方法 852

 0

本发明属于复合材料技术领域，涉及一种聚乳酸复合材料及其制备方法。本发明的聚乳酸复合材料由包含以下重量百分比的组分制成：聚乳酸5%~90%，生物降解聚酯5%~80%，耐热母料5%~80%。本发明通过连续原位反应挤出得到高韧性的耐热聚乳酸复合材料。本发明所述的复合材料同时具备高韧性、耐高温、生产成本低及全生物降解等特点。

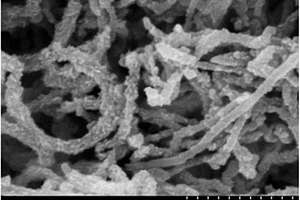

硫硒化钼/碳纳米管复合材料及其制备和应用 818

 0

本发明涉及一种硫硒化钼/碳纳米管复合材料及其制备和应用，所述硫硒化钼/碳纳米管复合材料为硫硒化钼纳米片均匀包覆碳纳米管。制备：混酸处理碳纳米管，然后通过溶剂热法在碳纳米管上原位生长硒化钼得到硒化钼‑碳纳米管复合材料；通过高温置换反应实现硫对硒化钼纳米片的掺杂，即得。复合材料在电催化水分解器件、锂离子电池、超级电容器中的应用。将硒化钼与碳纳米管进行有效复合，能实现两者间良好的协同作用，并通过硫掺杂来调控其电子结构，从而制备出电化学性能优异的硫硒化钼‑碳纳米管复合材料。

钨丝增强铜基合金复合材料及其制备方法 887

 0

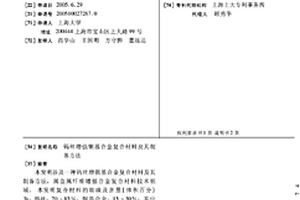

本发明涉及一种钨丝增强基合金复合材料及其制备方法,属金属纤维增强合金复合材料技术领域。本发明复合材料的组成及含量(体积百分)为:钨丝:70～85%;铜基合金:15～30%;其中上述的铜合金的组成及含量(质量百分比)为:Cu:56～63%;Zu:35～40%;Sn:1～1.5%;Fe:0.5～1.5%;Si、Ni活性剂另加微量0.05%。其制备方法是:(1)铜基合金的制备:根据上述铜基合金组成配方配料,将配合料放于感应炉内进行熔炼,形成母合金;(2)复合材料的制备:将高强度钨丝截割成所需长度,按上述规定体积百分比,将钨丝置于所需直径的不锈钢管或石英管中,随后采用真空吸铸法或压力浸渍法将铜合金熔液压入管内,经自然冷却,即制得钨丝增强基合金复合材料。

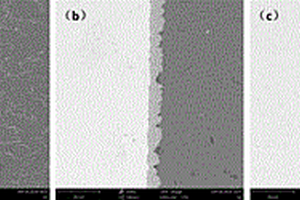

金属与高熵合金叠层复合材料及其制备方法 699

 0

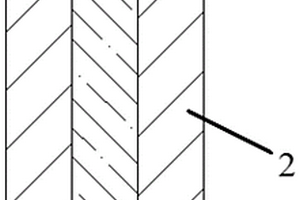

本发明提出了一种金属与高熵合金叠层复合材料及其制备方法是由金属和高熵合金交替叠放，然后通过常规的叠层复合材料制备方法获得。本发明金属—高熵合金叠层复合材料叠层层数为2层以上，叠层间距为20～1000um；所述金属可以是纯金属(Al、Ti、Ni等)，也可以是相应的合金；所述金属可以是块状，也可以是粉末状；所述高熵合金可以是粉末状的，也可以是块状的；所述高熵合金可以通过电弧熔炼、球磨等多种方法制备；所述常规的叠层复合材料制备方法包括连接复合法和沉积复合法；所述连接复合法包括挤压、冷轧、锻造、热压烧结等多种方法；所述沉积复合法包括磁控溅射、电磁脉冲、气相沉积等。

梯度压电复合材料及其制造方法、以及压电换能器 1017

 0

一种梯度压电复合材料，是具备多层梯度复合结构的梯度压电复合材料；梯度压电复合材料包括作为压电相的压电材料和作为有机相的填充物；压电材料在工作面上开设有向远离该工作面的方向延伸多组有底凹槽；多组有底凹槽的内部填充有填充物；多组有底凹槽的深度互不相同。该梯度压电复合材料的声阻抗低且能有效提高器件工作频率，能构成高灵敏度的压电换能器。

氧化钙基双金属复合材料、制备方法及应用 1031

 0

本发明公开了一种氧化钙基双金属复合材料、制备方法及应用，包括吸附活性组分、催化活性组分以及助催化组分。吸附活性组分为CaO；催化活性组分包括金属铁氧化物；助催化组分包括Co、Ni以及Mn中的任意一种或多种的组合。组分含量方面，吸附活性组分与催化活性组分及助催化组分加和之间的质量比为1:0.05～0.3，催化活性组分与助催化组分之间的重量比为1:0.2～1。其制备采用简单的溶胶‑凝胶一步法合成，通过加入有机模板剂，制备出多孔结构的复合材料，保证复合材料具备CO₂高吸附量和稳定性，同时具备高的催化活性位点。应用上，该多孔氧化钙基双金属复合材料可应用于燃煤电厂、钢铁制造、水泥制造、乙烯制造等大型工业过程烟道气中CO₂的捕集与转化。
