全部
▼
热搜：
880
0
本发明属于空气净化材料技术领域，特别涉及一种天然可释放负氧离子的萜烯类纳米复合材料及制备方法。该天然可释放负氧离子的萜烯类纳米复合材料包括：香樟1‑40份、松花粉1‑90份、蜂蜡1‑60份、钩藤1‑70份、荷叶1‑30份、松针1‑70份、艾草1‑40份、基质1‑200份，其制备方法：(1)称取上述香樟、松花粉、蜂蜡、钩藤、荷叶、松针和艾草，混合研磨，加去离子水，经蒸馏提取、分离得萜烯类物质；(2)称取上述基质，研磨活化；(3)将步骤(1)萜烯类物质加入到步骤(2)活化基质中，混合研磨后即得。该天然可释放负氧离子的萜烯类纳米复合材料组方科学、天然健康、能充分释放负氧离子、促进人体新陈代谢、提高免疫力并具抑菌、除菌、除臭功能。
874
0
本发明公开了一种植物纤维与PVC复合材料的制备方法，所述方法包括：1)将植物纤维颗粒用NaOH水溶液浸泡并加热搅拌，然后冷却洗涤得水分含量<1％的NaOH改性植物纤维；2)向制备的NaOH改性植物纤维加入铜乙醇胺溶液，常温常压下搅拌，之后过滤并干燥得水分含量<1％的铜乙醇胺改性植物纤维；3)取制备的铜乙醇胺改性植物纤维与PVC干混料混合均匀，再将混合物倒入流变仪的密炼室中塑化，将塑化料放入钢板制成的模具中，再将模具放入硫化仪中压制，在室温自然降温，既得改性植物纤维/PVC复合材料。根据本发明的方法价格低廉，在常压下进行，温度较低，不需要特殊容器，生产方法简单，环境污染小，显著降低了木塑复合材料成本。
769
0
本发明提出了一种提高二氧化硅陶瓷基复合材料拉伸强度的方法，采用三甲基甲氧基硅烷对二氧化硅陶瓷基复合材料进行气相接枝处理，通过干燥预处理、预热、抽真空、气相接枝、干燥及热处理等工艺，对二氧化硅陶瓷基复合材料进行增强，材料拉伸强度可以提高15％以上。本发明工艺可控，可改善现有成型工艺中材料拉伸强度偏低的技术瓶颈，特别适合用于二氧化硅陶瓷天线罩、天线窗等透波构件的增强。
868
0
本发明提供一种硒化铋纳米复合材料及其制备方法和应用，所述硒化铋纳米复合材料包括聚乙烯吡咯烷酮和硒代半胱氨酸，以及聚乙烯吡咯烷酮和硒代半胱氨酸包被的硒化铋。本发明的硒化铋纳米复合材料具有良好的光热转化功能，可以实现热疗和放疗的有效结合，起到协同增效的作用，克服两种治疗方式各自的缺点，取得最优的肿瘤治疗效果，在放射治疗结束后，硒代半胱氨酸从材料表面降解，可以有效的进入生物体内参与硒蛋白的合成，进而提高机体免疫力，降低放疗带来的副作用。
一种连续密度梯度化低密度多孔碳粘接复合材料，以12质量份的短切粘胶基碳纤维为基准，包括：12质量份的短切粘胶基碳纤维、7～36质量份的纤维粘结剂和1.5～5质量份的纤维分散剂。复合材料的制备方法包括如下步骤：(1)纤维浆液的配制及纤维浆液的真空抽滤成型；(2)将步骤(1)中得到的湿坯在80℃进行加热烘干处理至重量不再变化为止；在真空条件下，烘干后的混合物采用阶梯固化工艺进行固化；(3)将步骤(2)获得的混合物随炉冷却至室温后，采用阶梯式碳化处理工艺对步骤(2)中获得的混合物进行碳化处理。本发明的复合材料具有耐高温和隔热性能，厚度方向具有连续密度梯度的特征，有较好的力学强度和抗冲刷性能，防隔热效率高。
986
0
本发明提供了一种氧化锗和氧化钽杂化气凝胶复合材料的制备方法，方法包括将制备好的杂化溶胶浸渗到处理过的无机纤维材料中，经凝胶、充分老化后，再经超临界干燥得杂化气凝胶复合材料。本发明提供的技术方案制备工艺简单、易操作，且首次制备出性能优异的氧化锗和氧化钽杂化气凝胶；本发明提供的技术方案制备出高比表面积、低密度、高孔隙率的氧化锗和氧化钽杂化气凝胶，其优异性能为比表面积400～500m2/g、密度0.13～0.20g/m3、孔隙率80～90％；本发明提供的气凝胶复合材料在1000℃下的热导率小于0.035w/m·k，收缩率小于3.4％；本发明提供的技术方案，拓宽了氧化锗材料的发展和应用。
697
0

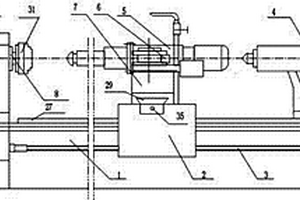

本发明公开了一种加工陶瓷基复合材料型面的复合式机床。它是利用常规的卧式数控车床进行改进，通过电动四工位刀架与一电动磨削系统总成组装构成刚性组合体；其中，大托板沿机床轨道进行X向位移；刚性组合体在大托板上进行Z向位移，同时，电动磨削刀具进行自转，从而实现以车磨系统复合的方式加工陶瓷基复合材料的型面。与现有技术相比的优势在于：该设备可一次装夹，二次加工，将粗车及精磨工序同机完成，克服了现有技术中多次装夹不易找正且工序繁杂的缺陷；加工效率高，操作安全稳定，可满足高脆性、高硬度陶瓷基复合材料加工型面的精度要求，节约设备制造成本，加工效率高，易于实施且有利于推广应用。
823
0

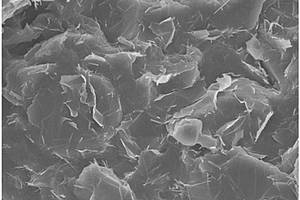

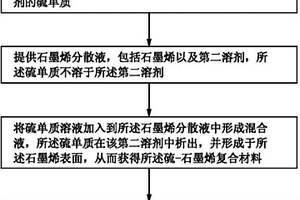

本发明涉及一种硫-石墨烯复合材料的制备方法，包括以下步骤：提供硫单质溶液，包括第一溶剂以及溶于该第一溶剂的硫单质；提供石墨烯溶液，包括石墨烯以及第二溶剂，所述硫单质不溶于所述第二溶剂；将硫单质溶液加入到所述石墨烯溶液中形成混合液，所述硫单质在所述第二溶剂中析出，形成于所述石墨烯表面获得所述硫-石墨烯复合材料；以及分离提纯该硫-石墨烯复合材料。
914
0
本发明属于复合材料成型工艺技术领域，涉及一种变厚度复杂构型复合材料接头的整体成型方法，尤其对于航空、航天、武器装备等行业中变厚度复杂结构、高性能、外形尺寸精度高的连续纤维增强树脂基体复合材料接头的制造具有很好的应用价值。本发明制备方法采用了分体成形、一体组装的成形方式，即通过结构分解，将无法一次成型的接头先分解成几部分坯件，利用浸渍了树脂的碳纤维预浸料在特制的坯件成形模上进行铺叠成形。
本发明提供一种基于纳米孔技术的DNA‑纳米颗粒复合材料及其制备方法与应用。该复合材料是将由SEQ ID NO:1‑4所示的四条核酸分子退火形成的四面体DNA与带有巯基修饰的纳米颗粒的DNA单链(SEQ ID NO:5)进行杂交得到的。本发明基于纳米孔技术，首次提出一种新型的DNA携带纳米颗粒(如AuNPs)过孔的检测机制，金颗粒结合在DNA四面体外部。加入待测疾病分子后，与四面体‑金颗粒载体正确匹配的疾病分子，能将四面体外的金颗粒释放。通过琼脂糖凝胶电泳和纳米孔装置检测，显示该疾病分子的检测具有很强的特异性，只有匹配的疾病分子能释放金颗粒。该复合材料在疾病检测与疾病治疗等领域的应用前景广阔。

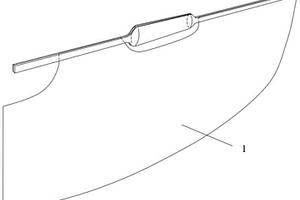

本发明公开了一种基于微型扑翼飞行器的复合材料可折展扑翼结构，该发明以昆虫可折叠展开后翅的结构为灵感，提供了一种带状弹簧‑碳杆‑扑翼一体式加工的制作方法，带状弹簧‑碳杆结构使用的复合材料为碳纤维增强环氧树脂基复合材料，由单向环氧树脂碳纤维预浸料带通过模压法在高温环境下固化得到，其位置设计于扑翼的前缘处，其几何参数通过实际使用的预浸料类型和力学要求计算获得，使扑翼在拍动过程中，既可以维持提供特定升力下所需满足的展开外形，又可以在与外界物体发生碰撞时，通过折叠起到缓冲的作用；而在微型扑翼飞行器不工作时，可以将扑翼折叠收起，减小占据空间，增强微型扑翼飞行器的便携性和实用性。
719
0
本发明属于高分子技术领域，具体地说，涉及一种石墨烯/MC尼龙纳米复合材料的制备方法。该制备方法使用分散剂物理剥离石墨原料制备石墨烯分散液；向石墨烯分散液加入部分己内酰胺进行预分散，得到预混物；向预混物中加入剩余量的己内酰胺，经脱水、阴离子开环原位聚合反应，得到石墨烯/MC尼龙纳米复合材料。本发明的方法简单、易于操作，可以在不需要对石墨烯进行表面处理的情况下，使石墨烯稳定、均匀地分散于MC尼龙中，改善了石墨烯/MC尼龙纳米复合材料的力学、电学和热学等性能。另外，其制备，工艺简单、无污染，可用于大规模生产。
735
0
一种氮掺杂二硫化钼/碳纳米管复合材料，采用甲醛为桥梁，使其与三聚氰胺发生适度交联形成掺氮前体，再进行水热反应，使掺氮前体、二硫化钼前体与碳纳米管相互作用均匀融合，再进行无溶剂微波反应，合成高氮含量掺杂二硫化钼/碳纳米管材料。本发明的氮掺杂二硫化钼/碳纳米管复合材料在制备过程中避免了传统掺氮过程中掺氮前体受热过程的升华导致的损失，提高掺氮效率，反应条件由温和到强烈递进，实现掺氮前体、二硫化钼前体与碳纳米管相互作用均匀融合。制备的氮掺杂二硫化钼/碳纳米管复合材料稳定性好，在空气中不易变性，容易存放，比表面积大，作为锂离子电池负极材料，为锂离子传输提供了良好的通道，表现出较大的比容量和较好的循环稳定性能。
860
0

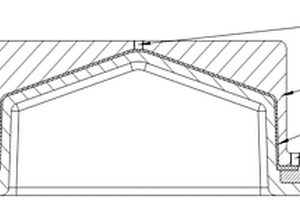

本发明提供一种复合材料轻质舱体及其制备方法，制备复合材料轻质舱体的方法包括以下步骤：S1.将酚醛树脂熔融，然后与空心微珠填料混合得到制胶液，将制胶液浸渍于碳纤维织物上，得到织物预浸料；S2.将织物预浸料铺覆在阳模上，将阴膜与阳模盖合并封闭，向模具中注入酚醛树脂；S3.对模具中的酚醛树脂进行梯度升温固化，得到复合材料轻质舱体。该方法利用空心微珠填料与树脂混合，在保证材料结构强度和稳定性的基础上有效降低产品质量，满足耐烧蚀性能；使用阴模、阳模的配合将预浸料锁紧，升温至成型所需压力，无需使用造价昂贵的热压罐即可制备出与热压罐效果一致的耐烧蚀舱体，且过程中不使用大量真空袋等辅助材料，产生的废弃物少。
721
0
本发明提供了一种难熔高熵复合材料及其制备方法，该难熔高熵复合材料包括固溶体基体和分散于所述固溶体基体中的HfC颗粒，所述固溶体基体是由Nb、Mo、Ta和W元素组成的Nb‑Mo‑Ta‑W合金；所述HfC颗粒的质量为所述固溶体基体质量的0.5～8％。该难熔高熵复合材料是在Nb‑Mo‑Ta‑W难熔高熵合金中添加碳化铪(HfC)颗粒，并通过机械合金化和放电等离子热压烧结方法制备得到，该材料具有高硬度、高抗压强度组织性能稳定且易于制备的特点，拥有良好应用前景。
685
0
本发明提供了一种聚酮复合材料、其制备方法及其应用。其中，所述聚酮复合材料包括脂肪族聚酮和改性多壁碳纳米管。该复合材料在耐温性方面有了较大的提升。
972
0

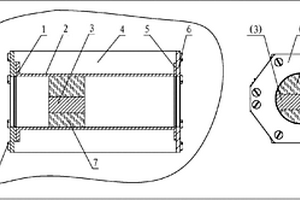

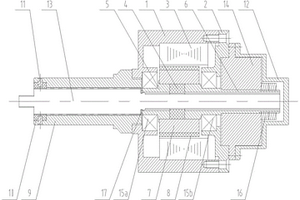

本发明提供了一种复合材料传动的一体化直线作动器，其包括：永磁同步电机壳体；输出轴，前段具有外花键或平键，后段具有外螺纹；构成永磁同步电机转子的前半转轴、螺纹柱、后半转轴、轴套以及永磁体，前半转轴、螺纹柱以及后半转轴依次相连接后设置在轴套内并套设在输出轴上；永磁体周向设置在轴套的外周面上；螺纹柱采用复合材料制成并具有内螺纹，并与输出轴后段的外螺纹相配合，组成螺纹副；永磁同步电机定子；前套筒；花键块，花键块采用复合材料制成；花键块嵌设在前套筒内并与前套筒固定连接，花键块内部加工有内花键或平键槽，与外花键或平键相配合，组成花键副或平键副。本发明具有小型化、大推力输出、高功重比、低功耗推力保持的特点。
1127
0
本发明属于电子封装材料领域，涉及一种高导热金刚石/铝复合材料制备方法。将金刚石颗粒表面物理气相沉积一层Cr或Mo或Si层，将包覆Cr或Mo或Si层的金刚石颗粒放置在热压炉中，在高纯氩气或氢气保护下，350-800℃热压形成预制体，将金刚石预制体体积的1.5倍的Al-Si合金放置在预制体上，其中，Si的质量含量为15%，然后放入加热炉中，在高纯氮气保护下保温30-480分钟，即可制得金刚石/铝复合材料。该发明工艺简洁易行，制备的复合材料性能优异。
858
0

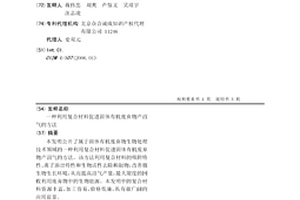

本发明公开了属于固体有机废弃物生物处理技术领域的一种利用复合材料促进固体有机废弃物产沼气的方法。该方法利用复合材料的吸附特性、离子溶出特性和生物活性去除抑制物,改善微生物生长环境,从而提高沼气产量,最大限度的回收利用废弃物中的生物能源。本发明中的复合材料资源丰富,加工容易,价格低廉,具有很广阔的应用前景。
720
0

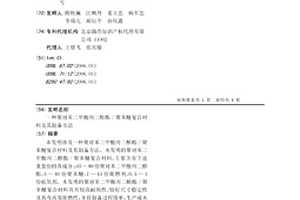

本发明涉及一种聚对苯二甲酸丙二醇酯/聚苯醚复合材料及其制备方法。本发明的聚对苯二甲酸丙二醇酯/聚苯醚复合材料，主要含有下述重量份的各成分：45～80份聚对苯二甲酸丙二醇酯、5～40份聚苯醚、7～15份阻燃剂、0.5～1份抗氧剂。本发明的聚对苯二甲酸丙二醇酯/聚苯醚复合材料具有较高耐热性、较好尺寸稳定性及具有高效阻燃性，并且制备过程简单，生产成本低，具有较大的工业应用前景。
748
0

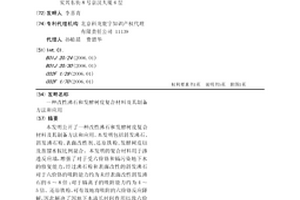

本发明公开了一种改性沸石和发酵树皮复合材料及其制备方法和应用。本发明包括斜发沸石、斜发沸石粉、表面改性剂、还原铁粉、发酵树皮以及蒸馏水按比例混合。本发明的复合材料用于渗透反应墙，增强了对于受六价铬和镉污染地下水的修复能力，经过沸石粉和表面改性的斜发沸石对于六价铬的吸附能力约为未经表面改性斜发沸石的6～8倍；对于镉离子的吸附能力约为4～5倍。还原铁粉，可有效地将吸附的六价铬反应降解，因此解决了因地下水流长时间作用以致六价铬重新解吸的难题。改性沸石和发酵树皮的复合材料还可以提供碳源促进硫酸根还原微生物的生长，产生硫离子去除锌、镉等金属离子，增强了本发明对于重金属地下水污染的修复能力。
中间相沥青基短切-连续石墨纤维导热复合材料及其制备，属于纤维复合材料技术领域。中间相沥青基连续石墨纤维平行地复合在包括中间相沥青基短切石墨纤维和环氧树脂的基体中；AR中间相沥青经过纺丝和热处理制备出中间相沥青基连续石墨纤维；然后剪切成中间相沥青基短切石墨纤维；将中间相沥青基短切石墨纤维与环氧树脂、稀释剂混合均匀并加入固化剂，得到树脂溶液；中间相沥青基连续石墨纤维平行铺在模具上，将短切纤维与树脂溶液，涂抹在连续石墨纤维上浸润置于40-60℃烘箱中预固化1-10min，在80-120℃热压成型。本发明提高了材料垂直于纤维轴向的导热率，进一步减小复合材料导热率的各向异性程度。
903
0
本申请涉及再生医学领域，具体公开了一种载银I型胶原复合材料及其制备方法和应用，其制备方法包括以下步骤：将纯化I型胶原与含银溶液混匀；避光、水浴反应；冻干：冻干过程包括以下阶段：第一阶段：（‑8）‑（‑3）℃、常压条件；第二阶段：（‑45）‑（‑35）℃、常压条件；第三阶段：（‑8）‑（‑3）℃、真空度0.2‑0.3mbar；第四阶段：（‑8）‑（‑3）℃、真空度0mbar；灭菌，得到载银I型胶原复合材料；本申请还公开了采用上述制备方法制得的载银I型胶原复合材料以及载银I型胶原复合材料应用。本申请具有得到具有抑菌性能的载银I型胶原复合材料，改善I型胶原材料自身抗菌性能的特点。

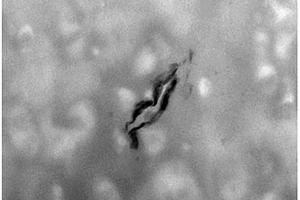

本发明属于陶瓷基复合材料制备技术领域，具体涉及一种原位生成Ti3SiC2相增韧碳化硅陶瓷基复合材料的制备方法。该方法将TiC粉、粘结树脂和有机溶剂配制成料浆，与纤维制备成预浸料后，通过热压、炭化得到纤维/C‑TiC多孔体，再将Si粉包裹于多孔体表面，利用高温熔融硅渗透技术在生成碳化硅基体时原位生成Ti3SiC2。该方法不仅消除基体内残余硅含量，减弱了硅对复合材料力学性能的不利影响；同时，由于MAX相材料自身的层状结构，在陶瓷基复合材料承受载荷时，裂纹扩展到层界面处受到阻碍而发生偏折或钝化，减弱了裂纹尖端的应力集中，最终实现对陶瓷基复合材料的增韧。
757
0
本发明提供了一种聚氨酯组合物及由其制备的热固性聚氨酯复合材料，所述组合物包含A有机异氰酸酯组分和B异氰酸酯反应性组分，在用于制备聚氨酯复合材料时，与增强材料的浸润性较好，所制备的复合材料中纤维增强材料最高可以达到80％，这使得复合材料具有较高的力学性能。此外，本发明提供的复合材料还具有工艺简便、成本低的优点。
767
0
本发明涉及一种表面抗冲刷柔性隔热复合材料的制备方法，包括：(1)将第一增强体与至少一个第二增强体相层叠并缝合连接，缝合针距为10×10‑50×50mm，第一增强体的密度为0.05‑0.60g/cm3，第二增强体的密度为1.0‑1.6g/cm3，得到预制体；(2)预制体上至少部分经用于致密化处理的浸渍物浸渍后进行干燥，得到隔热复合材料。还涉及一种采用上述制备方法制得的表面抗冲刷柔性隔热复合材料。本发明制备的表面抗冲刷柔性隔热复合材料面板精确可控，避免了大量面板陶瓷基体渗入中间层隔热毡，提高了结构稳定性，质量可靠性。本发明制备的表面抗冲刷柔性隔热复合材料操作工序简单，具有可设计性，从而减小了工艺要求复杂程度，可广泛满足不同使用环境高速飞行器的外部热防护。
1168
0
本发明公开了一种聚乙烯/石墨烯纳米复合材料的制备方法。该方法首先采用Hummers方法辅助超声处理制备氧化石墨烯，接着利用二丁基镁化学修饰和四氯化钛负载反应制备了石墨烯基钛系Ziegler‑Natta催化剂，然后催化乙烯聚合获得了不同石墨烯含量的聚乙烯/石墨烯纳米复合材料母料，最后将母料与高密度聚乙烯进行溶液共混，制备聚乙烯/石墨烯纳米复合材料。石墨烯的异相成核作用可以促进聚乙烯结晶，使复合材料片晶厚度及结晶度增加，结晶温度升高，同时，石墨烯的加入也使聚乙烯基体热稳定性能增强，并赋予纳米复合材料较好的导电性能。

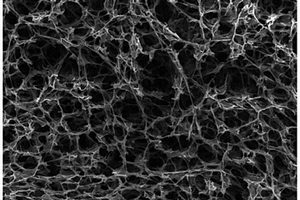

本发明涉及一种基于片层状各向异性的石墨烯/环氧树脂复合材料及其制备方法，所述的石墨烯气凝胶是通过对氧化石墨烯和聚酰胺酸盐混合溶液进行双向冷冻、酰亚胺化、石墨化等步骤得到，所述的环氧复合材料是通过对石墨烯气凝胶进行可控压缩后与环氧树脂复合固化后得到。所述的石墨烯/环氧树脂复合材料在石墨烯取向方向上具有高热导率，同时其微观上仿贝壳的“砖泥”结构赋予该复合材料高的断裂韧性。对气凝胶的可控压缩解决了以石墨烯气凝胶作为导热填料时无法提高填充含量的问题；双向冷冻方法构筑的片层状结构解决了当填料含量过高时复合材料韧性下降的问题。
本发明涉及高分子材料领域的抗冲共聚聚丙烯/非改性蒙脱土组合物及其复合材料和制法及应用。所述组合物是将非改性蒙脱土悬浮液与抗冲共聚聚丙烯粉料充分混合后干燥得到；组合物中非改性蒙脱土分布在抗冲共聚聚丙烯粉料颗粒表面上及其颗粒表面的孔隙中。所述抗冲共聚聚丙烯粉料为球形催化剂制备且不含抗氧剂。将所述组合物熔融剪切造粒后得到所获是抗冲共聚聚丙烯/非改性蒙脱土复合材料。复合材料中非改性蒙脱土能够降低抗冲共聚聚丙烯橡胶相粒径，因而使复合材料冲击强度能够提高，并且材料的刚性和耐热性不降低；本发明的组合物及其复合材料制备方法简单，成本低，易于工业化；可应用于汽车内外饰件、家用电器零部件等领域。
1052
0

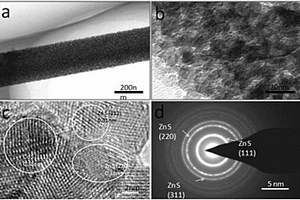

本发明属于半导体纳米复合材料技术领域，具体涉及一种一维ZnS/CdS‑C纳米复合材料及其制备方法。本发明是以锌盐和苯甲酸盐为原料制得苯甲酸根插层的一维层状金属氢氧化物前驱体，然后与硫化氢气体进行气固反应使氢氧化锌转变成为硫化锌，再与镉盐进行阳离子交换得到ZnS和CdS均匀分散在一维有序排列的苯甲酸基质中的纳米复合材料，然后在保护气环境下高温焙烧即可得到一维ZnS/CdS‑C纳米复合材料。该方法无需模板剂和结构助剂，采用硫化氢为硫源，原位热解得到高活性，高分散性，高结晶度，高纯度，高稳定性，能够响应可见光的一维ZnS/CdS‑C纳米复合材料。与现有技术相比，本发明所述合成方法其制备工艺简单，成本低廉，耗能少，能够实现可控制备。
中冶有色为您提供最新的北京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
