全部
▼
热搜：
1070
0
本发明涉及一种用于3D打印的复合材料线材，所述复合材料线材为三层结构，自内向外依次是塑料层、金属层、封装层。本发明还提出所述复合材料线材的制备方法。本发明提出的线材，与现有的用于FDM工艺的热塑性塑料线材相比，复合材料线材由于引入了金属层，使得导电性大大加强，可以用于对电导率有要求的功能器件打印；以塑料层、金属层及绝缘封装层制造而成的三明治结构打印线材，既保证了原有塑料的3D机械打印特性，又具备了金属的导电性，同时还保证了导电打印件的直接封装，应用价值显著。
749
0
本发明涉及介孔材料领域，公开了一种球形小粒径介孔复合材料和负载型催化剂及其制备方法。该球形小粒径介孔复合材料含有具有三维立方笼状孔道结构的介孔分子筛材料，所述球形小粒径介孔复合材料的平均粒径为15‑30微米，比表面积为200‑650平方米/克，孔体积为0.5‑1.5毫升/克，孔径呈双峰分布。本发明提供的球形小粒径介孔复合材料的介孔结构稳定，粒径分布均匀，作为催化剂载体强度高不易破碎，并且由其制备得到的负载型聚乙烯催化剂用于催化乙烯聚合反应时具有高催化活性，可以获得堆密度和熔融指数较低且不易破碎的聚乙烯产品。
915
0
一种通过邻苯二酚‑多胺制备表面包覆银的复合材料的方法，属于制备导电复合材料领域。通过在碱性条件下将邻苯二酚‑多胺沉积在基体表面之后，将用聚(邻苯二酚‑多胺)表面功能化的基体置于银镀液中，加入还原剂葡萄糖溶液，制备包覆性能良好、具有导电性能的基体/银复合材料，本发明所提供的方法操作简便、耗时短、成本低，所制备的复合材料的包覆性能及导电性能好。
1193
0

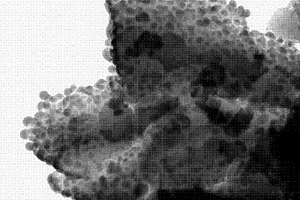

本发明公开了一种新型碳包覆多孔一氧化锰核壳结构复合材料及其制备方法和应用。其中制备方法首先用苯乙烯为碳源，过硫酸钾为引发剂，进行无皂乳液聚合得到聚苯乙烯微球模板，后用浓硫酸对微球进行表面改性；并应用常见的硫酸锰为锰源，用液相沉积法制备得到内部嵌有多个聚苯乙烯微球的碳酸锰微粒，然后加入壳层材料在微粒表面包覆一层碳；最后高温碳化得到一种新型碳包覆多孔一氧化锰核壳结构复合材料。所述复合材料为表面凸凹不平的球状颗粒，所述球状颗粒由一氧化锰晶粒、多尺度孔和碳层组成，本发明碳层和多尺度孔的特殊结构可以在反复充放电过程中起到缓冲一氧化锰体积膨胀的作用，本发明所述的复合材料作为锂离子电池负极材料具有优良的循环稳定性和倍率性能。
967
0

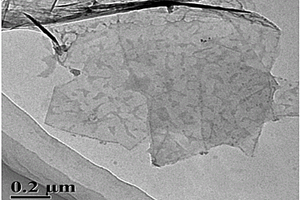

石墨烯增强镁基复合材料及其制备方法，属于复合材料技术领域。在惰性气氛下将具有一定片层尺寸的石墨烯与纯镁颗粒进行球磨处理，同时实现石墨烯片层的剥离及其与纯镁颗粒的混合；采用超声分散及机械搅拌工艺，在液相中进一步分散被剥离的石墨烯片层，纯镁颗粒在搅拌过程中插入到石墨烯层间，实现两者固相间隔及充分混合；以热挤压工艺加强石墨烯/纯镁颗粒复合粉末的致密性，得到含石墨烯的镁基前驱体，通过合金成分调配及搅拌铸造方法最终获得石墨烯增强镁基复合材料。该方法工艺简便、环境友好，实现石墨烯在镁基体中的充分分散，并获得力学性能增强的石墨烯/镁基复合材料，在航空航天、汽车、电子等领域具有广泛的应用前景。
1188
0

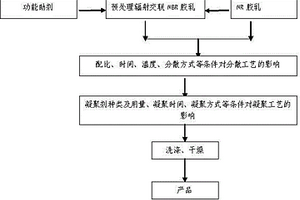

本发明公开的天然橡胶/辐射交联丁腈橡胶复合材料属于橡胶新材料技术领域，具体涉及到一种采用新型原材料—辐射交联丁腈胶乳与天然胶乳共凝聚工艺制备NR/X-NBR复合材料。本发明是通过在天然橡胶胶乳中加入经过辐射交联的丁腈胶乳，采用乳液共沉的方法改性天然橡胶，从而得到天然橡胶（NR）/辐射交联丁腈橡胶(X-NBR)复合材料。采用本发明制备的NR/X-NBR复合材料物理机械性能与NR相当，抗湿滑性能有明显改善。
949
0

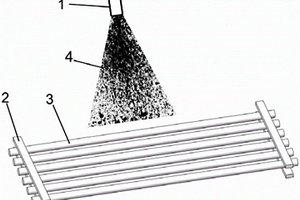

本发明公开了一种金属复合材料零件的成形方法，是金属喷射堆积成形技术与传统铸造工艺的有机结合，属于一种机械制造领域的增材制造技术。具体步骤如下：利用CAD软件建立预成形金属复合材料零件三维模型，填加材料信息，根据零件的形状制作出零件的模具；将零件的三维模型在高度方向上进行分层处理，得到每层的扫描路径；通过加热装置分别对金属进行加热，使其融化成液态；在模具内部，按照含有材料信息的扫描路径将多种金属溶液进行逐层喷射堆积成形；成形结束后，待零件冷却后，将模具取下，得到最终的金属复合材料零件。该成形方法可以直接制造出形状复杂、尺寸精度高的金属复合材料零件。
1000
0
本发明涉及一种双层光热转换复合材料及其制备方法，属于太阳能利用技术领域。该复合材料包括底层过渡层和顶层高热辐射率层，该复合材料的底层过渡层和顶层高热辐射率层在基底材料上通过气相沉积或磁控溅射的制备方法依次制备而成，其中底层过渡层与基底材料、顶层高热辐射率层与底层过渡层均为直接相连接。本发明涉及的复合材料具有工作温度高、热辐射率高、抗热震能力强、寿命长的特点，为高性能光热转换材料提供新的选择。
1023
0
本发明公开了属于介电弹性体制备技术领域的一种低模量高介电常数的聚氨酯弹性体分子复合材料及其制备方法。本发明通过添加低介电常数、能与质子氢形成氢键的有机小分子，使有机小分子以分子水平存在于材料中，破坏弹性体分子链之间相互作用力，改变其本身分子链的运动能力和极化能力，进而使介电弹性体复合材料达到一种高介电的效果。同时有机小分子的加入也起到了增塑剂的作用，使复合材料的模量降低。这种低模量(2.10-0.23MPa)高介电常数(18-3500)的聚氨酯弹性体分子复合材料可以在很低的外场电压下获得高电致形变，解决了传统方法中介电弹性体需要在高电压下产生大电致形变的难题。同时制备方法简单、易操作、工艺容易控制。
1155
0
本发明涉及一种连续纤维增强碳化锆基复合材料及其制备方法，属于高温热防护材料技术领域。本发明制备的连续纤维增强碳化锆基复合材料具有轻质、耐高温及抗氧化等优异性能，密度1.9～2.2g/cm3，拉伸强度96～150MPa，弯曲/压缩强度130～180MPa，在2000℃有氧环境下质量损失仅10-4g/cm2s量级，表现出较好的综合性能优势，可应用于新型高超声速飞行器、高速再入飞行器、可重复使用在轨机动飞行器及先进动力系统等高温热防护系统。
1086
0
本发明涉及一种便携式碳纤维复合材料直梯，包括两侧的直杆和中间横着的踩杆，直杆为多节碳纤维增强复合材料管组成的管状伸缩体，踩杆为碳纤维增强复合材料管或扁杆，直杆与踩杆之间无缝连接，所述的直梯顶端设有碳纤维复合材料挂钩和吸附式自锁装置，直梯底端设有侧壁支撑杆和吸附式自锁装置。本发明较好的解决了消防和警用便携梯子目前的问题，具有重量轻、便于携带的特点，使用范围广，可适用于火灾、地震等消防营救场合，同时适用于入室抢劫、盗窃等刑事案件的犯罪分子的抓捕现场，具有很强的单警携带灵活性。
1103
0

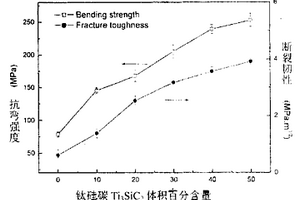

本发明公开了属生物医用材料技术领域的一种 可加工羟基磷灰石/钛硅碳 (Ti3SiC2)生物陶瓷复合材料的制备方法。将钛硅碳 (Ti3SiC2)和羟基磷灰石按照一定比例混合，通过在非氧化气氛下 或真空状态下高温烧结1250℃以上，制得力学性能为抗弯强度 (或抗折强度)：70～300MPa；韧性：0.9～ 8MPa.m1/2；弹性模量：100～ 250GPa；维氏硬度：3～6GPa的具有良好机械加工性能和生物 医学相容性的羟基磷灰石/钛硅碳生物陶瓷复合材料。
838
0

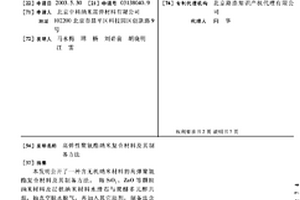

本发明公开了一种含无机纳米材料的高弹聚氨 酯复合材料及其制备方法。将SiO2、ZnO等颗粒纳米材料及层状纳米材料水滑石与聚醚多元醇共混，抽真空脱水脱气，再加入其它助剂，制备出含纳米材料的B组份。A组份的制备，按常规聚氨酯预聚物的方法制备即可。将A组份与B组份按重量比1∶3－1∶6混合，再加入催化剂搅拌，固化，制备出高弹聚氨酯纳米复合材料。材料在突出高弹特性的同时综合力学性能得到全面提高。
746
0

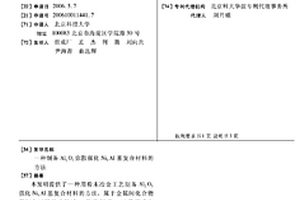

本发明提供了一种用粉末冶金工艺制备 Al2O3强化Ni3Al基复合材料的方 法，属于金属间化合物基复合材料技术领域。将纯Ni粉、Al 粉按成分Ni：80～70at％，Al：20～30at％混合，在高能球磨 机中球磨5～1200min，球磨介质为无水有机液体，球磨后的粉 末放入模具中在放电等离子烧结机上进行烧结；烧结过程中以 5～200℃/min的速度升温至烧结温度后保温1～20min，同时 施加压力1～100MPa，然后冷却至室温。本发明的优点在于： 能够制备出 Al2O3含量在2～5％(体积分数)、平均晶粒尺寸小于1μm的组 织均匀的 Al2O3弥散强化的Ni3Al基复合材 料。复合材料的室温弯曲强度达3000MPa，拉伸强度1800MPa， 相对密度大于99.9％。并且工艺简单、易于操作。
971
0

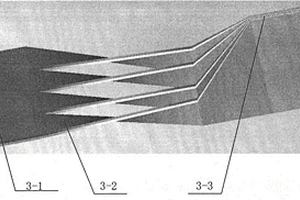

本发明一种纳米叠层复合材料制备装置,包括有塑化装置、汇流器、叠层复合发生器、成型装置,它们前后依次串联。所述叠层复合发生器是将汇流器挤出的n层高分子熔体沿宽度方向平均分割成m等分,每一等分熔体在叠层复合发生器中继续向前流动时旋转90度并且展宽m倍,在出口端与相邻熔体层相互汇流成n×m层的叠层结构;再串联一个同样的叠层复合发生器,可得到n×m×m层结构;如果串联k个同样的叠层复合发生器,则可得到n×mk层的多层结构复合材料。本发明采用熔体分割后旋转90度的叠层复合发生器,分割数量多,串联单元数可减少,熔体在流动展宽并且变薄的过程中容易保持对称性结构,层厚精度容易保证,可得到纳米叠层复合多层制品。
本发明提供了一种含活性炭的纳米复合材料及其制备方法，该纳米复合材料含有活性炭和硒纳米颗粒。本发明进一步提供含有上述含活性炭的纳米复合材料的水处理的制剂及一种水处理的方法及水处理的装置。一方面，由于活性炭比表面积大、吸附性能良好、可分散在水中、成本低廉；另一方面，由于硒纳米颗粒具有比较高的比表面积，而且硒能与多种重金属，例如包括汞、铅、银等，形成稳定的硒化物，从而有效地处理水中的重金属，因此将活性炭与硒纳米颗粒进行复合得到的纳米复合材料在水处理时具有成本低、吸附量大、吸附稳定性高、能同时吸附多种重金属等优点。
858
0
本发明涉及一种骨修复用可吸收性复合材料的制备方法,其原料为高聚物基体及各种添加剂、成核剂和降解速率调节剂,通过挤出装置将各种原料的混合物挤出成型制备得预备料,在聚合物的玻璃化转变温度范围内,挤压成型,迅速冷却至室温即为本发明的复合材料。本发明具有完全的生物可降解性、良好的生物相容性,于体内使用无毒无副作用,具有足够的力学强度,并且在骨骼愈合过程中逐渐降解,保持骨骼愈合过程中正常的应力环境。
754
0

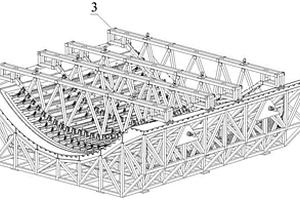

本发明涉及一种复合材料机身壁板制造用长桁定位工装，包括多组长桁定位卡板，长桁定位卡板用于与壁板成型工装配合并对加筋壁板中的长桁进行定位；长桁定位卡板包括工装骨架主体、连接定位组件和定位压紧组件，工装骨架主体的两端通过连接定位组件与壁板成型工装固定连接；多个定位压紧组件沿工装骨架主体的跨度方向依次间隔设置且用于定位相应截面位置的长桁。本发明还涉及一种复合材料机身壁板制造用长桁定位工装的使用方法。该复合材料机身壁板制造用长桁定位工装及使用方法的目的是解决大尺寸复杂曲率复合材料机身壁板的固化过程中的长桁位置滑移导致的壁板胶接质量不佳、长桁轴线位置偏差大、定位方式操作繁杂的问题。
1169
0
本发明属于先进复合材料制备研究领域，特别提供一种复杂形状陶瓷基复合材料零件及其制备方法。该方法首先将陶瓷粉末和硬质合金粉末按照比例均匀混合，在混合粉末表面包覆均匀的乙烯‑醋酸乙烯酯共聚物层，得到改性粉末；然后，将改性粉末均匀地分散在乙醇溶液中，加入苯乙烯、引发剂、石蜡，加热搅拌均匀，烘干研磨过筛后得到PS/EVA双覆膜粉末，采用悬浮式整形对双覆膜粉末进行整形处理；进行低温打印，得到具有复杂形状打印坯体，通过脱脂和烧结获得具有复杂形状的硬质合金增强陶瓷基复合材料零件。本发明有益效果是：本发明的方法为制备复杂形状的陶瓷基复合材料零件提供了可能，具有设计灵活、近净成形、低成本制备较大尺寸零件等优点。
789
0

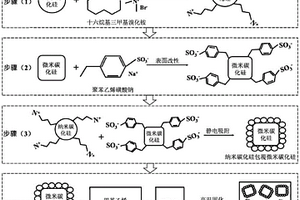

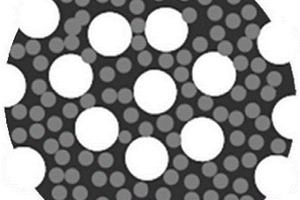

本发明属于绝缘材料技术领域，具体涉及一种基于纳米静电吸附的非线性电导复合材料及其制备方法，包括：步骤1：纳米无机填料化学改性；步骤2：微米无机填料化学改性；步骤3：纳米、微米无机填料静电吸附；步骤4：复合材料制备。本发明通过表面改性，使纳米、微米无机填料颗粒带上异号电荷，带正电的纳米无机填料通过静电吸附作用包覆于带负电微米无机填料表面，能在低填充量条件下增加填料颗粒间相互接触，从而提升界面效应，为制备具有非线性电导特性的硅橡胶复合材料提供技术支持，制备出的复合材料有望用于缓解高压电力设备中局部电场集中的问题。
922
0

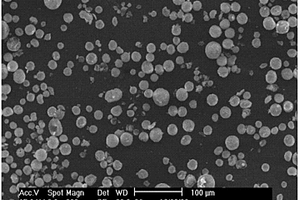

本发明一种以化学镀制备的铜包钨粉为原料,该方法采用冷喷涂技术,涂层粉体采用粒径在50-100微米的钨铜质量比为90:10的镀铜包钨粉末,喷涂用金属基体;喷涂前金属基板经过超声波清洗,用240号砂纸打磨去除表面氧化皮,喷涂时把基体固定在X-Y-Z三维数控移动工作平台上,喷枪固定在工作平台的垂直正上方,在工作气体为N2或He,喷涂距离10-25mm,气体压力为2.5-3.0MPa,气体温度400-600℃,工作平台移动速度300mm/min,送粉率15-25g/min;通过扫描形成高钨含量、均匀致密W-Cu复合材料。该方法制备的复合材料厚度达3mm以上,原始粉末与涂层钨含量的差别与以机械混合粉末为原料的情况相比明显减小,涂层在制备过程中无材料氧化发生,具有工艺简单,生产周期短,加工成本低,操作灵活,适应性强等优点。
1140
0

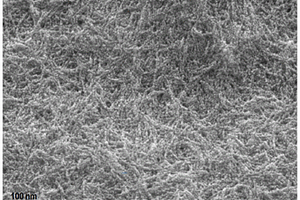

本发明提供一种二氧化钛基纳米复合材料及其制备方法和用途。所述复合材料包括纳米纤维素和位于所述纳米纤维素上的二氧化钛纳米颗粒，所述二氧化钛纳米颗粒的粒径小于20nm，所述纳米纤维素的直径在10nm以下。所述制备方法包括：(1)将纳米纤维素在溶剂中分散，调节pH值为酸性，得到纳米纤维素分散液，所述纳米纤维素的直径在10nm以下；(2)将步骤(1)所述纳米纤维素分散液与二氧化钛前驱体混合，并进行加热反应，固液分离得到所述二氧化钛基纳米复合材料。本发明提供的复合材料中二氧化钛纳米颗粒的粒径小，光催化活性高，可用于工业及生活废水的净化和处理，应用前景广阔。
804
0
一种非连续层状双金属复合材料及其制备方法，属于金属材料领域。以金属粉A为原料，通过液相球磨的方法制备出具有较大长径比的片状A粉；之后，采用化学镀的方法在片状A粉表面镀覆B金属，制备得到B包覆A的复合粉末；最后，将得到的片状复合粉末置于模具中震荡、随后进行真空压力烧结即可。在复合材料中A相以纳米/微米级厚度的层片结构有取向地、均匀地分布于B相中，二者呈现叠层分布特征，且B相呈三维连通分布。该结构的双金属复合材料呈现显著的各向异性，既具有层状结构强韧性好的优点，又在各个方向上均具有较高的导电导热性，其在沿A片层方向上的传导性能远超的同成分的其他双金属复合材料。
1160
0

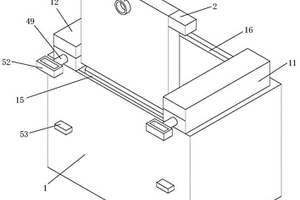

本发明涉及复合材料生产设备的技术领域，且公开了一种轨道交通绿色复合材料生产设备，包括台体，台体上表面的两侧分别固定连接有左板与右板,右板与左板的内部均设置有固定机构，且右板与左板之间设置有转动板,转动板外部的两侧均设置有助压机构，转动板靠近左板的一侧设置有传动机构，通过设置固定机构、传动机构配合转动板，在用户将滑柱在下槽的内部向前拉动时，同时传动带二在转动的同时带动套齿转动，套齿转动可以带动转轴使转动板在台体上方向下转动，并直至转动板在台体上方转动与台体的上表面相贴合，此时在将复合材料移动固定的同时将复合材料借由转动板进行闭合，简化了用户所需要的操作，提高了用户使用的快捷性。
760
0

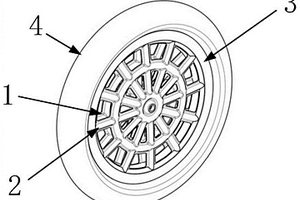

本发明公开一种复合材料轻质起落架机轮结构及其成型方式，采用碳纤维编织布‑树脂复合材料包舵盘网状PMI泡沫夹层与铜管形成轮毂；使用泡沫材质轮胎并在轮胎内侧铺设碳纤维复合材料做支撑环；轮毂外围复合材料外延并与轮胎固化。轮毂使用双阴模模压固化，轮毂与轮胎固化时采用单阴模模压固化。轮毂内部泡沫夹层起支撑维形作用，可以极大提高薄壁碳纤维轮毂的失稳系数。轮胎使用实心轻质弹性泡沫，起缓冲减震作用。本发明能在保证机轮达到光伏飞机使用需求的前提下，大大减小结构质量，提升飞机的性能。
1233
0

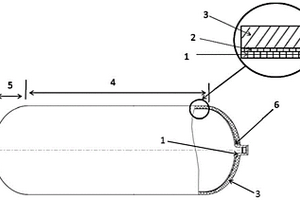

本发明公开了一种碳纤维复合材料厚壁气瓶的制备方法，首先制备了低粘度高韧性缠绕树脂，然后使碳纤维浸润在低粘度高韧性缠绕树脂中，采用特定的缠绕及排布方式缠绕于内衬外表面后，采用特定的固化制度固化得到一种碳纤维复合材料厚壁气瓶。本发明制备的低粘度高韧性缠绕树脂与碳纤维，特别是国产T800碳纤维具有良好界面匹配性，碳纤维的缠绕及排布方式包括多层次逐级扩孔铺层结构，适宜的张力递减制度等，能够保证碳纤维强度的良好发挥；采用本发明方法制备的国产T800碳纤维复合材料厚壁气瓶，爆破压力大于230MPa，容积70L，复合材料气瓶重量不大于80kg，产品质量优异，适用于新能源车载储氢系统中储存车用高压氢气等应用场景。
739
0

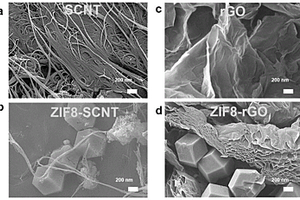

一种去除污水中磷酸盐的MOF‑C复合材料的制备方法涉及实现高效去除污水中磷酸盐的复合材料制备领域。ZIF8‑SCNT和ZIF8‑rGO纳米复合材料的制备步骤包括：1)在甲醇中加入不同量的SCNT/rGO和甲基咪唑(MIM)，搅拌后，再将混合物超声搅拌30‑40min，使溶液均匀。2)将一定量的Zn(NO3)2·6H2O分散到甲醇中，搅拌10‑15min，混合得到Zn(NO3)2溶液，其中Zn和由SCNT/rGO提供的‑OH摩尔比为1:1‑1:6，Zn和MIM的质量浓度比为1:2‑1:6。3)将上述溶液加入到1)中制备的混合溶液中，然后将混合物倒入聚四氟乙烯衬里的不锈钢高压釜中，90℃保持6‑7h。4)将溶液混合后过滤，并在90℃的温度下真空干燥2‑3h，得到复合材料成品。
778
0

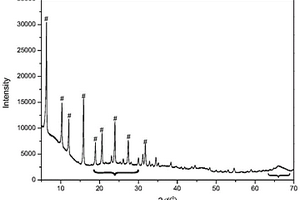

一种含磷和稀土的复合材料，是由包括将一种同时含Y型分子筛和拟薄水铝石结构介孔氧化铝层，以及特殊的具有梯度孔分布特征的复合材料经稀土和磷并经二交一焙和二交二焙的改性操作制备得到的。本发明的含磷和稀土的复合材料由于采用稀土和磷的共同改性处理，对复合材料所含有的微孔结构和介孔结构产生特殊影响，有效促进了反应性能的提升。
801
0
一种提高碳纤维树脂基复合材料耐热性能的方法，涉及复合材料领域。用热压共固化成型的方法在碳纤维增强树脂基复合材料表面贴合(或复合)一层或多层高导热石墨膜，以提高复合材料层合板的耐热性能。
923
0
一种PE纳米复合材料，由包括PE颗粒，以及将PE颗粒联结的纳米材料和液体介质的混料经熔融共混制得。本发明还公开了PE纳米复合材料的制备方法，具体步骤包括A、将纳米材料与液体介质混合搅拌，形成膏状的纳米材料混合物；B、将步骤A中的纳米材料混合物与PE颗粒混合搅拌形成共混物；C、将步骤B的共混物经过熔融共混，即得所述PE纳米复合材料。所述纳米复合材料的拉伸强度和冲击强度在PE基料的基础上均得到提升，并且制备方法简单，生产成本低，易推广。
中冶有色为您提供最新的北京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
