全部
▼
热搜：
712
0
本发明公开了一种高透湿生物降解复合材料及其生产方法。目前具有可生物降解性能、能快速降解的高透湿多层复合材料存在高生产成本、且透湿量不够高的问题。本发明的高透湿生物降解复合材料，包括聚乙烯醇非织造布和涂布聚乙烯醇水溶液的基膜，所述聚乙烯醇非织造布的一面憎水，另一面亲水，聚乙烯醇非织造布的憎水面与涂布聚乙烯醇溶液的基膜复合。本发明的高透湿生物降解复合材料具有比现有高透湿聚乙烯醇防护材料更高的水蒸汽透过率；聚乙烯醇非织造布的亲水面具有亲水特性，能够吸收人体汗液体液，有很高的舒适性。采用本发明的生产方法，生产效率高，生产成本低。
800
0
本发明公开一种壳聚糖冠醚复合材料对铀同位素的分离方法，包括用氯仿溶解冠醚后配制成冠醚溶液，用醋酸作溶剂配制成壳聚糖溶液。上述两溶液混合后于旋转蒸发仪上减压旋蒸得到壳聚糖冠醚复合材料。取壳聚糖冠醚复合材料干法装入固相萃取柱，用盐酸溶液充分淋洗后通过蠕动泵注入酸性铀酰溶液，使铀离子充分吸附于复合材料上。用自动收集器收集流出液，检测各流出液中铀同位素的丰度。本发明方法具有连续操作的优点，适应于大规模工业化生产，具有良好的应用前景。
1063
0
本发明公开了一种磁性尼龙复合材料，其由以下重量百分比的组分制备而成：磁粉：86％，尼龙6树脂：10％，相容剂：3％，加工助剂：1％。本发明还公开了该复合材料的制备方法。本发明通过在普通的塑料中添加磁性粉末而制成磁性尼龙复合材料，制备的复合材料的拉伸强度、弯曲强度、弯曲模量等性能指标达到相应标准的要求；本发明的制备工艺简单，无需特别设备，生产成本低廉。
1098
0
本发明涉及一种材质为玻璃纤维增强聚碳酸酯复合材料的微生物载体填料，它由玻璃纤维增强聚碳酸酯热塑性树脂复合材料制成，所述的玻璃纤维增强聚碳酸酯复合材料是由玻璃纤维和聚碳酸酯热塑性树脂经双螺杆挤出机共混、造粒制得；然后取制得的玻璃纤维增强聚碳酸酯热塑性树脂复合材料经注塑机注塑成型，制成微生物载体填料；玻璃纤维在与聚碳酸酯共混前先进行以下表面改性处理，制备一种耐磨性能和抗老化性能好，抗冲击强度高，韧性强、比表面积大、生物挂膜性好的微生物载体填料。
913
0

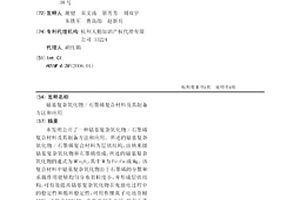

本发明公开了一种钴基复杂氧化物/石墨烯复合材料及其制备方法和应用。所述的钴基复杂氧化物/石墨烯复合材料为层状结构，由纳米级钴基复杂氧化物和石墨烯组成，所述的钴基复杂氧化物的通式为MCo2O4，其中M为Fe、Cu或Mg。该复合材料中钴基复杂氧化物由于石墨烯的分散和承载作用能够均匀分布且粒度小，并形成层状结构，可有效提高钴基复杂氧化物在充放电过程中的稳定性和循环稳定性，可用作锂离子电池负极材料。该复合材料的一步低温制备方法，具有工艺简单、成本低、周期短、能耗低等优点，适合大规模工业化生产。
678
0

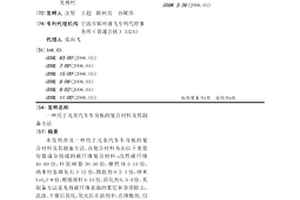

本发明涉及一种用于儿童汽车车身板的复合材料及其制备方法，该复合材料为由以下重量份数成分组成的碳纤维复合材料：改性碳纤维40-60份，环氧树脂30-50份，弹性体5-15份，纳米羟基磷灰石3-12份，偶联剂0.2-3份，纳米SiO23-8份，增强填料5-15份，固化剂0.5-4份。其制备方法是先将碳纤维表面的浆层和杂质除去，洗涤、干燥后氧化，氧化后在溶剂中，在缚酸剂、引发剂和接枝单体存在下加热反应改性碳纤维，然后按比例称取制得的改性碳纤维超声分散，加入环氧树脂反应1-3h，然后加入其它成分充分搅拌后注入模具中，固化成型、脱模制得密度低、承载力强、安全性高、成本低的用于儿童汽车车身板的复合材料。
表面不露纤的长玻纤阻燃增强尼龙6复合材料及制备方法：由以下成分按重量比组成，尼龙6：30—80%，无碱长玻纤：10—60%，纳米碳酸钙：2—10%，主阻燃剂：1—3%，辅阻燃剂：0.5—1%，低粘度尼龙6：2—5%，玻纤改性剂：0.5—1%，其他助剂：0.5—1%。本发明玻纤与尼龙6具有良好的相容性，复合材料表面不露纤，表面光滑、美观；本发明采用双阻燃剂有效提高产品阻燃性，产品阻燃性达到V-0级，可用于对产品表面光洁度或美观程度及安全性能较高的家居、办公等产品上。
1017
0
本发明公开一种耐划伤改性聚丙烯复合材料及其制备方法和用途。该聚丙烯复合材料包含聚丙烯树脂、聚甲基丙烯酸甲酯树脂、马来酸酐接枝改性弹性体、润滑剂、抗氧剂。聚甲基丙烯酸甲酯树脂是通过溶液聚合方法制备，原料单体包含甲基丙烯酸甲酯、甲基丙烯酸异冰片酯、甲基丙烯酸三氟乙酯、羟乙基己内酯丙烯酸酯、甲基丙烯酸烷基酯（烷基链段的碳链数介于16~22）、二（甲基丙烯酰氧基聚氧丙烯磺酸锌）。通过挤出机制备聚丙烯复合材料。该复合材料具有优异的表面硬度和滑爽性，表面抗划伤性能优异，且有极好的韧性，可以广泛应用于电子电器外壳。

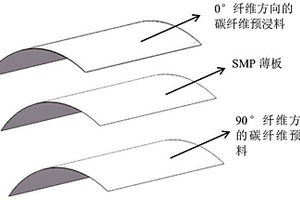

本发明公开了一种碳纤维增强SMP双稳态复合材料层合板制备及驱动方法。制备方法包括：自上而下依次叠合铺设获得叠合材料层；固化加热定型获得SMP固定相和材料层；改变形状获得临时形状的SMP双稳态复合材料层合板；驱动方法包括：将SMP双稳态复合材料层合板的形状记忆SMP板加热到Tg温度，产生形状恢复力，逐渐带动SMP双稳态复合材料层合板由临时形状恢复为初始形状，完成驱动变形过程。本发明解决了目前的双稳态层合板使用的驱动方式多为接触式，限制材料应用的问题，由于本发明层合板结构本身具有双稳态特性，并且SMP板增强了刚度，可改变并保持曲率防止扭曲，实现了交替驱动，使得本发明具有更高的应用性。
782
0

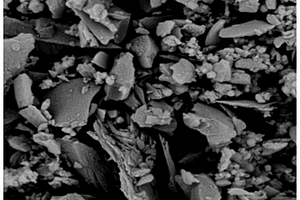

本发明属于锂离子电池技术领域，具体涉及一种用于锂离子电池的活性复合材料及其制备方法。活性复合材料由硅微纳颗粒、石墨、石墨烯组成，复合材料成分按质量百分比计为：20‑40％硅微纳颗粒、3‑8％石墨烯，余量为石墨。本发明采用硅微纳颗粒及弱氧化石墨作为前驱体，并通过一步高温球磨处理获得高性能的硅/石墨/石墨烯复合材料，制备方法简单，利于规模化量产。
710
0
本发明公开了一种三维间隔织物增强多孔复合材料的制备方法，包括以下步骤：S1原料准备，S2采用三维机织工艺、获得初级三维间隔织物，S3制备树脂溶液，S4固化。本发明涉及复合材料技术领域，具体是提供了一种复合材料结构紧密、整体的强度较高，且密度高、抗烧蚀性好，具有良好的导电性与阻燃性，且制备简单、适用于工业化生产的三维间隔织物增强多孔复合材料的制备方法。
891
0
本发明提供了一种具有微波吸收特性的聚氯乙烯复合材料及其制备方法，属于新型材料技术领域。它解决了现有技术中微波吸收性能差，频率范围窄的问题。本发明的具有微波吸收特性的聚氯乙烯复合材料由PVC预混料：100份；多壁碳纳米管：0.5-5份；镀镍碳纤维：10-50份组成，其中PVC预混料由PVC树脂：100份；热稳定剂：1-5份；增塑剂：30-70份；润滑剂：0.5-2份；加工助剂：0.1-4份组成。其制备方法包括PVC预混料和密炼。本发明的具有微波吸收特性的聚氯乙烯复合材料原料来源广泛，价格低廉，该复合材料微波吸收性能好、吸收频率范围宽，其生产工序简捷，适应于工业化生产。
本发明公开了一种生产聚烯烃纳米复合材料用的功能化有机层状硅酸盐的制备方法,它是层状硅酸盐通过有机胺盐或烷基季铵盐表面修饰处理后高速搅拌下均匀分散在溶有带功能基团和不饱和双键的单体、引发剂、抗氧剂的分散介质中,在30～60℃充分反应,使带功能基团和不饱和双键的单体与有机层状硅酸盐充分作用后,采用蒸馏法除去分散介质经干燥、粉碎而成。本发明方法制备的功能化有机层状硅酸盐能与聚烯烃进行具熔融接枝与熔融插层纳米复合,操作简单,生产效率高,成本低、污染小、易于工业化生产等优点,制得聚烯烃/层状硅酸盐纳米复合材料具有优良的综合力学性能和阻隔性能。
935
0

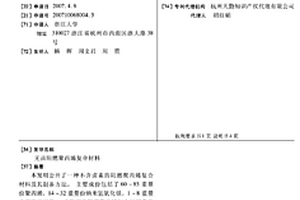

本发明公开了一种不含卤素的阻燃聚丙烯复合材料及其制备方法。主要成份包括了60～85重量份聚丙烯,14～32重量份纳米氢氧化镁,1～8重量份有机硅树脂。本发明的阻燃聚丙烯复合材料在热降解或燃烧过程中,有机硅树脂降低了聚丙烯复合材料的热降解速率;其分解产生的降解产物与纳米氢氧化镁、聚丙烯的热降解产物在高温下相互作用发生反应转化为含有SI、MG、C的陶瓷状的无机碳化硅层;另外,有机硅树脂热分解形成的无定形二氧化硅,提高了炭层的热稳定性,这一稳定炭层有效阻隔了热量和可燃性气体的渗透,提高了材料的阻燃性能。该无卤阻燃聚丙烯复合材料阻燃时不产生有毒和腐蚀性气体,符合绿色环保要求。
830
0

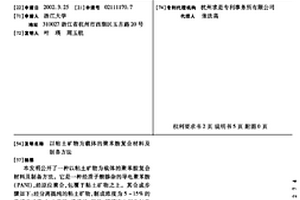

本发明公开了一种以粘土矿物为载体的聚苯胺复合材料及制备方法。它是一种经质子酸掺杂的导电聚苯胺(PANI),经原位聚合,包覆于粘土矿物之上。其合成步骤如下:经分离提纯的粘土矿物,制成浓度为5～15%的悬浮液矿浆,加入苯胺,质子酸,搅拌,缓缓滴入氧化触发剂,在室温下反应6～24个小时,期间不停搅拌。反应停止后,过滤脱水,清洗2～4次,喷雾干燥或者制成悬浮液。这种复合材料兼有粘土矿物的易分散性,以及聚苯胺的导电性、耐腐蚀性等优良物理化学性能,而且原料来源广泛,价格低廉,合成工艺简单,在电磁屏蔽与吸波、金属防腐、塑胶添加剂等领域具有广泛的应用前景。
811
0
一种水性聚氨酯/有机硅蒙脱土复合材料的制备方法,是在预聚体中,加入预插层的有机蒙脱土,于催化剂存在下经预聚、中和、乳化和水中二次扩链制得,所述的预插层的有机蒙脱土是将1份质量的有机硅蒙脱土与2～100份的聚合物多元醇A在80～130℃下搅拌分散3～8h,然后用高速剪切机剪切0.5～2h制得,所述的有机硅蒙脱土按如下方法制得:将蒙脱土溶于蒸馏水中,加入式(I)所示有机硅季铵盐与50%乙醇制备混合溶液,于20～90℃下搅拌1～100h后,经后处理得到有机硅蒙脱土。本发明成本低廉、工艺简单、操作方便、环保。所制得的复合材料稳定性好,具有广阔的应用前景。
929
0
一种耐油高抗冲ABS/PBT复合材料，所述复合材料包括如下原料；ABS，改性PBT，微胶囊化阻燃剂，相容剂，抗氧剂，所述改性PBT通过对苯二甲酸、端醇羟基氟硅油、丁二醇发生酯化缩聚反应制备而得。本发明复合材料中包括经氟硅油共聚改性制得的PBT，由于氟碳键能大，键长短，碳原子受氟原子保护，其他原子不易侵入，碳链变得更加牢固，改性后的PBT具有更高的耐热性和更好的耐油性；复合材料中还有聚合物微胶囊化的阻燃剂，这种阻燃剂不仅赋予了复合材料良好的阻燃性，还因表面包覆有与ABS、PBT界面结合能力较好的聚合物，分散均匀，具有增强的作用。同时还发现，微胶囊化阻燃剂具有协同改性PBT提高复合材料热变形温度的作用。
1197
0

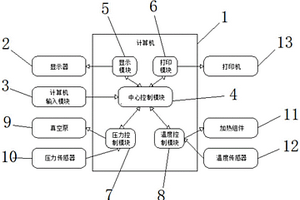

本实用新型专利公开了通用航空飞机复合材料修理仪，包括计算机，所述计算机的外部设有显示器和计算机输入模块，所述计算机的内部设有中心控制模块、显示模块、打印模块、压力控制模块以及温度控制模块，所述计算机输入模块、所述显示模块、所述打印模块、所述压力控制模块、温度控制模块分别与所述中心控制模块电性连接，所述显示模块和所述显示器电性连接。本实用新型在复合材料修理区域形成负压，以满足复合材料修理中的贴合要求，并可以进行精确的压力检查和调整；本实用新型对复合材料修理区域施加温度可调的加热功能，并可以对加热实现升温速率、升温过程、温度维持时间及冷却速率的控制；以保证符复合材料的修理效果和质量。
本发明涉及一种微波通信用高导热系数低介电损耗聚合物基纳米复合材料的制备方法，基于不相容聚合物体系中功能纳米填料的分布调控，获得微波通信下具有优良导热性能和较低介电损耗的聚合物基纳米复合材料，属复合材料制备的领域。本发明通过母料熔融混合工艺制备了具有“双连通”结构复合材料，利用功能填料由热力学非平衡态向平衡状态迁移的驱动力，从动力学角度出发，通过加工工艺的调整控制其中导电纳米填料和导热绝缘纳米陶瓷填料的分布，发挥不相容体系的结构优势和两种填料的协同作用，制备出同时兼顾较高导热系数和低介电损耗的纳米复合材料，面向现代电子设备的封装及基板材料等需求提供了一种具有较高应用意义的材料制备方法。

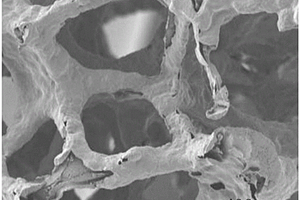

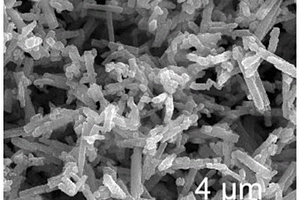

本发明涉及锂离子电池技术领域，尤其涉及一种石墨烯/MOF衍生硫化物复合材料气凝胶的制备方法及应用，包括以下步骤：（1）将CoMo MOF材料与硫代乙酰胺溶于乙醇中，溶剂热反应后，得MOF衍生双金属硫化物材料；（2）加入到氧化石墨烯分散液中，冷冻干燥，得氧化石墨烯/MOF衍生双金属硫化物复合材料气凝胶；（3）将氧化石墨烯/MOF衍生双金属硫化物复合材料气凝胶煅烧，得石墨烯/MOF衍生双金属硫化物复合材料气凝胶。本发明的石墨烯/MOF衍生硫化物复合材料气凝胶作为锂离子电池负极，在大电流密度下仍能保持较高的比容量，是一种非常具有应用前景的材料。
796
0

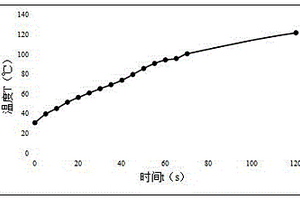

本发明涉及导电塑料领域，具体设计一种高导电PP基竹炭复合材料及其制备方法，通过添加石墨烯、石墨等导电介质在PP基体中形成连续的导电通路，从而提高复合材料的导电性，PP基竹炭复合材料按照质量份如下：PP树脂50~70份、竹炭粉5~15份、导电填料15~30份、增韧剂0~10份、增塑剂5‑10份、助剂0.5‑2份，制得的PP基竹炭复合材料的电阻率最低可降低到6.5Ω·cm，使得制备的PP基竹炭复合材料能够在低压（30V）下迅速升温（1min内由室温升至50℃），作为填料掺入的竹炭粉能有效吸附和降解甲醛等有害物质，这种电热竹炭板可取代市面上密度板等污染严重的复合装饰板材，同时还可取代市面上质量参差不齐的电热产品，为人类营造无醛空间的同时带去温暖、舒适和健康。
847
0
本发明涉及复合材料领域，公开了一种抗冲击碳纤维复合材料的制备方法，包括：通过空心锭子纺丝法将生丝包缠在碳纤维束表面，得到蚕丝/碳纤维包覆纱；将双酚A型环氧树脂和固化剂混合，真空脱泡后制得预制液；将蚕丝/碳纤维包覆纱放入模具中，并在蚕丝/碳纤维包覆纱两端施加张力；将预制液倒入模具中加热固化，制得复合材料。该复合材料具备优异的抗冲击性能，扩大了碳纤维复合材料的应用领域。
1062
0
本发明提供了一种三氧化钨/石墨毡复合材料的气相制备方法，所述制备方法包括以下步骤：(1)对石墨毡进行酸化处理；(2)将酸化处理后的石墨毡、颗粒粒径在100微米以下的钨源颗粒，按照从左到右的顺序放入高温管式炉中，两者中心点距离1～5cm；控制高温管式炉内温度为650～950℃，按照右进左出的方向通入含水率为0.05～2％的含水气体，含水气体流量为50～300ml/min，通气一定时间后得到复合材料前驱体；(3)将经步骤(2)得到的复合材料前驱体放入马弗炉在空气气氛下进行煅烧，得到三氧化钨/石墨毡复合材料。本发明方法能减少制备步骤，大幅度降低生产时间、能耗以及为此所产生的生产成本，并且制备的复合材料各组分间结合稳定，三氧化钨颗粒达到纳米级别，热稳定好。
978
0

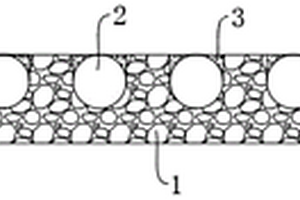

本发明涉及复合材料技术领域，具体而言，涉及一种泡沫铝点阵结构复合材料、制备方法及复合板材。所述泡沫铝点阵结构复合材料包括泡沫铝基板，所述泡沫铝基板内嵌设有至少一层均匀排布的实心球，所述实心球的形状为球形或椭球形。本发明的泡沫铝点阵结构复合材料能在保证泡沫铝复合材料轻质的基础上有效提高其抗冲击防爆轰分散吸能的性能，满足较大冲击能量的抗爆轰吸能工程应用指标。
本发明涉及复合材料技术领域，为解决传统多孔材料力学性能较弱、结构稳定差，制备工艺复杂、闭孔率高的问题，提供了一种多层次孔洞结构导电高分子复合材料及其制备方法、应用，以多层次孔洞结构导电高分子复合材料总质量为基准，所述多层次孔洞结构导电高分子复合材料包括以下质量百分含量的组分：导电填料2~50%和有机硅弹性体50~98%。本发明所制备的多层次孔洞结构导电高分子复合材料具有压缩回弹性好、作为传感器材料使用时灵敏性、稳定性和重复循环性优良等特点，因而可作为导电高分子材料、弹性应变传感器与气敏传感器材料使用。
952
0

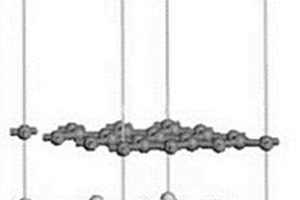

本发明公开了一种预测硅‑石墨烯复合材料可逆容量模拟方法，按下述步骤进行：①将硅和石墨烯加入模拟盒子建立硅‑石墨烯复合材料的初始模型；②对硅‑石墨烯复合材料的初始模型进行嵌锂；③对嵌锂后的硅‑石墨烯复合材料体系进行最大理论锂容量的计算；④对嵌锂后的硅‑石墨烯复合材料体系进行可逆锂容量的计算。本发明具有良好的准确性和实用性，可有效提高新型锂电池硅基电极材料的开发效率。
657
0
本发明公开了一种碳酸钙/石墨烯纳米复合材料的制备方法，属于复合材料制备技术领域。此法主要利用溶剂热合成技术，在石墨烯表面原位合成碳酸钙颗粒，得到碳酸钙/石墨烯纳米复合材料。制备过程中，首先加入石墨烯于溶剂中，搅拌形成悬浮液；再向悬浮液中加入乙酸钙，搅拌；最后加入表面活性剂；加热反应一段时间，然后降温，得到碳酸钙/石墨烯纳米复合材料。本发明的制备方法工艺简单、重复性好，易于得到碳酸钙/石墨烯纳米复合材料，所获得的产品性能优异，可作为高档橡胶、塑料以及纤维中的功能填料。
746
0

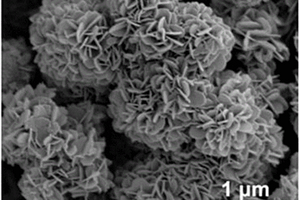

本发明涉及复合材料技术领域，旨在提供一种高介电二氧化钛/碳/聚合物复合材料及其制备方法。该复合材料是以聚偏氟乙烯‑六氟丙烯为基体，以三维花状二氧化钛/碳复合结构颗粒为填充材料，经过溶液共混、流延、热压成型后制得的；其中，所述三维花状二氧化钛/碳复合结构颗粒的质量占复合材料总质量的11.5～37.5％。该复合材料利用碳和二氧化钛颗粒在体系中形成局部微电容器的原理，在较低的体积填充分数下即可达到较高的介电常数。制备方法工艺简单、可操作性强，可通过控制填料的含碳量和体积分数调节介电性能，且保持了良好的柔韧性和加工性能，可用于嵌入式电容器、储能电容器、柔性显示器件等元件的制造，具有广阔的应用前景。
850
0
本发明提供一种Li4Ti5O12/NiSn复合材料的制备方法。Li4Ti5O12/NiSn复合材料以空心碳球体为模板；经化学沉积、空气中烧结制备Li4Ti5O12空心球体，然后NiSn合金高温熔融混合Li4Ti5O12空心球体，缓慢冷凝、敲碎、碾磨获得Li4Ti5O12/NiSn复合材料；NiSn合金为Ni3Sn2，Ni3Sn4，Ni3Sn8的一种；Li4Ti5O12/NiSn的摩尔比为2～10；Li4Ti5O12/空心碳球体的摩尔比为0.2～5。本发明制备的Li4Ti5O12/NiSn复合材料导电性好，倍率性能高，循环寿命长，尤其充放电容量明显高于纯Li4Ti5O12。本发明制备的Li4Ti5O12/NiSn复合材料在动力电池领域具有很好的应用前景。
715
0
本发明公开了一种高性能纳米聚氨酯微孔弹性体复合材料及其制备方法。将有机化蒙脱土加入到聚醚多元醇I中,加热搅拌,得到分散稳定的胶状液;再加入聚醚多元醇II、醇类扩链剂、发泡剂、匀泡剂、催化剂,充分混合均匀后出料,制备出A组分。B组分由聚醚多元醇I、二异氰酸酯或多异氰酸酯在60～90℃下反应,控制NCO%=17～26重量%而制备得到的预聚物。利用浇注机将A、B两种组分在30～55℃的条件下按重量比A∶B=0.5∶1～3∶1的配比高速混合,注入模具模塑成型,制备得到高性能的纳米聚氨酯微孔弹性体复合材料。本发明在低成本情况下提高了聚醚型聚氨酯微孔弹性体拉伸强度、模量和撕裂强度等多方面的机械性能,拓宽了材料的应用领域,可作为鞋零件、鞋底材料、承重轮胎或减震缓冲材料等。同时采用双组分体系和浇注成型工艺,简单易控制,为生产推广带来便利。
中冶有色为您提供最新的浙江有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年05月16日 ~ 18日
2025年05月16日 ~ 18日
2025年05月23日 ~ 25日
2025年06月06日 ~ 08日
2025年06月06日 ~ 08日
