RTO焚烧炉烟气余热回收利用系统 308

 0

本实用新型涉及一种RTO焚烧炉烟气余热回收利用系统，包括RTO焚烧炉烟管、烟囱、余热回收器、热水锅炉及车间用热设备，热水锅炉上设有工艺热水供水口及工艺热水回水口，工艺热水供水口与车间用热设备相连通，工艺热水回水口通过余热回收器与车间用热设备相连通，RTO焚烧炉烟管通过余热回收器与烟囱相连通。与现有技术相比，本实用新型通过在RTO焚烧炉烟管与烟囱之间加设余热回收器，并与车间工艺热水循环进行集成，充分回收利用了RTO焚烧炉烟气余热，减少了热水锅炉的天然气消耗量；只需对原有系统做出少量改建，易于实现，实用性强。

垃圾焚烧炉专用的环保型过滤装置 448

 0

本实用新型公开了一种垃圾焚烧炉专用的环保型过滤装置，其结构包括焚烧室、底座、燃烧器、焚烧门、清灰门、门把、控制按钮、电源线和过滤机构，本实用新型的一种垃圾焚烧炉专用的环保型过滤装置，通过在焚烧室左侧顶部设置了过滤机构，风机启动将烟气吸入过滤盒内，颗粒过滤网对烟气进行初步过滤，粉尘过滤网对烟气进一步过滤，经纳米棉层和活性炭层最终过滤后的烟气从排气管排出，保证烟气达到排放标准，避免对人们的身体健康造成影响，雾化喷头使清水雾化并对过滤物吸附冲洗，使其落于震动板表面对弹簧进行短暂压缩，弹簧产生振子效果带动震动板及过滤网震动以将过滤物排出，避免过滤网发生堵塞的情况。

便于清灰的新型焚烧炉用除尘装置 317

 0

本实用新型公开了一种便于清灰的新型焚烧炉用除尘装置，其结构包括焚烧炉、底座、燃烧器、炉门、门把、排气管、控制按钮、电源线和除尘机构，本实用新型的一种便于清灰的新型焚烧炉用除尘装置，通过在焚烧炉左侧设置了除尘机构，除尘风机将烟气及灰尘吸入除尘箱内，雾化喷头将蓄水箱内的清水转换为雾状并对灰尘进行吸附使其落入积灰盒中，达到将化烟尘的目的，提高了设备除尘效果，电机带动第一导杆与第二导杆配合转动，第二导杆通过滑块带动推杆进行往复直线运动，推杆右侧的伸缩块左右滑动将灰尘推送至积尘盒内以完成除尘工序，避免灰尘在除尘箱内底部堆积。

垃圾焚烧炉外溢烟气的收集处理设备 538

 0

本实用新型公开了一种垃圾焚烧炉外溢烟气的收集处理设备，其结构包括风机、连接线、竖管、横管、高效滤网层、初级滤网层、吸烟罩、隔网和高效清洁装置，本实用新型通过将高效清洁装置设置于隔网内侧中部，便可通过电机带动转动杆上的第一连杆进行转动，使得第一齿轮和第二齿轮相互啮合，并且带动滑动座沿着滑动槽进行往复左右滑动，从而通过第二连杆上的刷板进行同时滑动摆动，实现对隔网内的网格缝隙进行辅助清理，工作效率高，保证隔网网孔的通风效果，通过将第一齿轮和第二齿轮内中部设置有转动轴，并且转动轴与滑动座底部左右两端转动配合，便于进行连接转动，保证转动的稳定性。

具有降尘功能的焚烧炉灰渣输送设备 902

 0

本实用新型提供一种具有降尘功能的焚烧炉灰渣输送设备。所述具有降尘功能的焚烧炉灰渣输送设备，包括：输送管；皮带输送机构，所述皮带输送机构安装于所述输送管上；落料管，所述落料管固定安装于所述输送管的输出端；支撑板，所述支撑板固定安装于所述输送管上。本实用新型提供的具有降尘功能的焚烧炉灰渣输送设备，通过在输送管的尾端安装风机，方便对皮带输送机构上的扬尘进行引流，避免输送管端口处输送时发生粉尘向外扩散的现象，引流后通过引流管输送至除尘箱的内部，经过除尘水源的净化降尘后，减少空气中的粉尘含量，保障周围空气质量的稳定性。

用于污染防治焚烧炉的安全监测装置 547

 0

本实用新型涉及污染监测技术领域，尤其涉及一种用于污染防治焚烧炉的安全监测装置。本实用新型要解决的是烟气温度高，容易损坏设备，影响监测数据的准确度，容易加剧热岛效应，不利于环境的保护；监测时需要手动操作，耗费时间长，监测效率较低，难以进行再次过滤净化，影响烟气安全排放的技术问题。为了解决上述技术中的问题，本实用新型提供一种用于污染防治焚烧炉的安全监测装置，本实用新型由烟气冷却机构和监测机构组成，能够有效降低烟气温度，确保监测设备的正常使用，提高监测数据的精准度，避免加剧热岛效应，保护环境安全，自动对烟气进行监测，缩短监测时间，提高监测效率，能够再次过滤净化，确保烟气的安全排放。

大型垃圾焚烧炉专用的自动进料装置 989

 0

本实用新型公开了一种大型垃圾焚烧炉专用的自动进料装置，包括机体、入料口、出料口、第一电机、传动杆、输送杆、控制面板、电源线和敲打机构，该大型垃圾焚烧炉专用的自动进料装置通过设置了敲打机构，第二电机带动凸轮转动，使凸轮不断敲打滚轮，使得滚轮在滑动架的固定下通过推杆带动敲击块不断敲打出料口产生震动，使其防止堵塞，解决了现有送料装置在出料时对于较为粘稠的垃圾容易粘附在出料口内壁处，容易造成垃圾堆积和堵塞的问题，通过设置了加固环，凸轮转动时能够通过加固环增加固定性，防止凸轮发生位移，使其更加稳定的转动。

用于焚烧炉尾部烟气的烟尘净化装置 1104

 0

本实用新型公开了一种用于焚烧炉尾部烟气的烟尘净化装置，其结构包括底座、支撑架、电源线、烟尘净化主体、控制器、双口防堵装置和外接软管，本实用新型通过将双口防堵装置设置于烟尘净化主体底端中部，便可通过电机带动转动件上的拨动件在转动座上进行转动，使得拨动件通过连接座上的固定架进行前后摆动，从而带动连杆上的活塞沿着滑动筒进行滑动，实现对连接管烟尘净化主体与衔接处进行双口冲压，操作便捷，工作效率高，避免长期使用后粉尘杂物堵塞，通过将固定架上下两端设置有连接轴，并且连接轴与箱体内侧后端转动配合，便于固定架进行固定转动，保证转动的稳定性。

利于渗滤液排滤的垃圾焚烧炉推料装置 397

 0

本实用新型公开了一种利于渗滤液排滤的垃圾焚烧炉推料装置，其包括支架、收集斗、给料平台和给料小车，所述给料平台位于进料斗的底部，所述给料小车滑动设置于所述给料平台上，所述收集斗位于所述给料平台的下方；所述给料平台包括至少两个并排设置的耐磨板，相邻两个耐磨板之间具有条形缝，所述条形缝的延伸方向平行于所述给料小车的移动方向；所述条形缝的中间段的宽度为W2，所述条形缝的两端的宽度为W1，且W2＞W1。本实用新型可使得给料平台和给料小车上部垃圾中的大量渗滤液可直接通过条形缝往下排至收集斗，收集斗顶部设冲洗喷嘴，收集斗底部设过滤网，用以过滤渗滤液中滤渣，定期清理，防止堵塞。

沸石转轮与RTO焚烧炉组合式废气处理系统 855

 0

本实用新型公开了一种沸石转轮与RTO焚烧炉组合式废气处理系统，包括壳体、RTO焚烧炉、吸附机构和导流机构；壳体：其前表面为开口结构，壳体的前表面安装有封板，封板的前表面上端左侧设有脱附管道，封板的前表面上端中部设有冷风管道，封板的前表面上端右侧设有进气管道，壳体的后侧面右端设有排气管道，脱附管道、冷风管道、进气管道和排气管道均与壳体的内部相连通；RTO焚烧炉：其位于壳体的前侧，RTO焚烧炉的进气口通过连接管道与脱附管道相连通，该沸石转轮与RTO焚烧炉组合式废气处理系统，方便对吸附剂进行更换，减少在更换过程中拆卸其他零部件的数量，使更换步骤更加的高效简便，减少拆装所需要的时间，提高工作效率。

用于实现垃圾焚烧烟气超低排放的湿法脱酸装置 368

 0

本实用新型涉及环保技术领域，具体为一种用于实现垃圾焚烧烟气超低排放的湿法脱酸装置，包括焚烧炉本体、排烟管、插入板和过滤网，所述焚烧炉本体的右侧面固定安装有排烟管，且排烟管与焚烧炉本体相互连通，所述缓存罐的上表面固定安装有破碎装置，所述缓存罐的上表面贯穿开设有注水口，所述缓存罐的内部转动连接有搅拌叶轮，所述缓存罐的右侧面固定安装有第二电机。本实用新型优化了过滤网拆卸更换装置，使得更换过滤网更加方便快捷，提高工作效率，本实用新型增加了脱酸液浓度配置装置，解决了无法根据垃圾焚烧产烟量来配置合适浓度的脱酸液，避免了烟气浓度较低而使用高浓度的脱酸液，避免了资源的浪费。

污泥干化焚烧处理系统 651

 0

本实用新型公开了一种污泥干化焚烧处理系统，包括污泥接收料仓、污泥柱塞泵、污泥高位料仓、污泥螺杆泵、干燥机、污泥缓存仓、流化床焚烧炉、余热锅炉和烟气处理系统，干燥机可以直接将污泥干化至含水率30％?40％，污泥缓存仓用于将接收到的干化污泥和湿污泥混合均匀，以达到流化床焚烧炉设定的进泥含水率和设定热值，使污泥能在焚烧炉内达到自持燃烧。污泥焚烧期间产生的高温烟气通过余热锅炉转换为高温蒸汽，可用于前段污泥干化工序的能源需求，不需额外补充大量能源，运行能耗小。本实用新型的污泥干化焚烧处理系统，提高了污泥的处理质量和效率，工艺过程简单，操作简便，而且能降低污泥处理费用。

垃圾焚烧系统的炉排块 1281

 0

本实用新型公布了一种垃圾焚烧系统的炉排块，涉及垃圾焚烧炉技术领域，包括炉排基座，炉排基座的一端设置连接端，炉排基座远离连接端的一端顶面和侧面上分别设置第二气孔和第一气孔。本实用新型本实用新型设计科学，实用性强，制造成本低，能够使垃圾物料与送风气流内的氧气接触充分，对风压气流进行均匀分配，风压气流损失较小，提高垃圾燃烧速度，提高垃圾焚烧炉处理垃圾物料的生产效率，提高经济效益。

就地分散式独立焚烧系统 379

 0

本申请涉及一种就地分散式独立焚烧系统，所述就地分散式独立焚烧系统包括：条状或颗粒状的干化污泥供给装置以及依次连通的焚烧炉、余热锅炉、布袋除尘器、喷淋塔和气体排放装置；所述干化污泥供给装置的供料端与所述焚烧炉的进口连接；所述余热锅炉和所述布袋除尘器之间连通的管道上设置有喷射器。本申请通过喷射器可以吸附污染物，配合布袋除尘器，可以确保二噁英排放达标，无需加设急冷塔等急冷设施，可以最大限度回收烟气能量；并根据烟气中实际酸性气体含量，采用喷淋塔，确保酸性气体去除效率；还可实现污泥最大限度的就地减量，节省了污泥运输成本，避免了污泥运输过程中的二次污染问题。

用于垃圾焚烧炉渗滤液或浓缩液回喷燃烧的单流体喷枪 1094

 0

本实用新型公开了一种用于垃圾焚烧炉渗滤液或浓缩液回喷燃烧的单流体喷枪，包括喷枪本体、喷嘴和安装法兰，喷枪本体包括进液管和进气管，进液管内套于进气管内，喷嘴与进液管的出口相连，进液管的入口处设有进液口，进气管靠近进液口的一端封闭且靠近喷嘴的一端敞口，进气管的周向面上设有进气口，安装法兰套于进气管外，用于将喷枪本体固定在垃圾焚烧炉上。本实用新型直接靠进液管内的液体压力将渗滤液或浓缩液从喷嘴以雾气的形式喷射出，覆盖面积较大，喷射距离较长，雾化效果好，采用单流体雾化的方式，能更好的解决大型生活垃圾焚烧炉对于喷射距离的高要求问题。

负压洗涤废气净化塔 900

 0

本实用新型属于废气处理技术领域，尤其是一种负压洗涤废气净化塔，针对现有的不便于对废气进行除臭，同时不便于去除其他有害物质的问题，现提出如下方案，其包括塔体，所述塔体的内部固定连接有隔板，所述塔体的外壁固定连接有设备框，所述设备框的内部固定连接有储药筒，所述设备框的内部固定连接有比例泵，所述设备框的内部固定连接有水泵，所述水泵的输入端固定连接有水管，本实用新型通过比例泵进行自动配比药液，将药液通过输出管送到塔体内，保证水泵的输出，雾化板运转将塔体内除臭剂进行雾化，达到二层除臭效果，便于对废气进行处理，紫外线消毒灯处理废气中的其他有害成分气体或者细菌。

压实度检测快速钻孔取土装置 373

 0

本实用新型公开了一种压实度检测快速钻孔取土装置，其包括外壁光滑的左立杆和右立杆，在左立杆和右立杆由下至上分别固定装有固定限位装置、滑动装有移动限位装置，左立杆和右立杆顶端装有横杆，移动限位装置的后侧、前侧分别装有汽油发电机、轴承件，发电机底部装有转子，轴承件的下方装有转动轮，转动轮与转子通过皮带连接，在转动轮的下方装有钻杆，钻杆上焊接有螺旋刀片，钻杆通过固定限位装置上的限位预留孔上下升降，在移动限位装置上安装有升降杆，升降杆上装有手动轮盘，在钻杆的下方为检测孔，在检测孔上方设置有可移动的土样收集盒。本实用新型结构可以同时完成钻孔与取土两个步骤，极大提高检测效率，减低劳动强度。

废旧锂电池正极片的资源化回收利用生产线 679

 0

本实用新型公开一种废旧锂电池正极片的资源化回收利用生产线，包括依次相连设置的上料输送机、极片冲击破碎机、第一筛分机、高速极片冲击破碎机、控温控氧系统、第一物料风机、第一旋风分离器、第二筛分机、磨粉机、第二物料风机、第二旋风分离器、第三筛分机、防爆除尘器以及尾气处理系统；控温控氧系统分别与极片冲击破碎机、高速极片冲击破碎机连接设置；所述控温控氧系统分别与所述极片冲击破碎机、高速极片冲击破碎机连接设置；防止极片在在极片冲击破碎机和高速极片冲击破碎机中卷团，叠层，防止正极粉裹挟，能快速有效的解离正极粉，最大限度的减少火灾对机组的影响，避免安全事故的发生。

安全的废旧动力电池环保回收用自动拆解系统及其拆解方法 1092

 0

本发明公开了一种安全的废旧动力电池环保回收用自动拆解系统及其拆解方法，利用电池故障检测模块利用算法进行检测后利用废旧电池分类池模块进行分类，废旧电池分类池模块的结束接口与电池切割模块的开始接口匹配，电池切割模块的结束口与外壳粉碎模块的开始接口匹配，外壳粉碎模块的结束接口分别与有害物质分解模块和有害杂质回收模块的开始接口匹配，可回收物质分类模块的结束接口一边与回收池模块的开始接口匹配，同时重新与有害物质分解模块和有害杂质回收模块的开始接口匹配，本发明充分了解电池的故障原因后对电池进行分类，提高了电池拆解的效率。

废旧锂离子电池黑粉火法湿法联合处理方法及系统 721

 0

本发明涉及锂离子电池回收领域，具体而言，涉及一种废旧锂离子电池黑粉火法湿法联合处理方法及系统。回收方法包括：将所述黑粉浮选后得到的去碳黑粉进行干燥、破碎得到粉状物料；将浮选后的石墨用于制备CO；再将所述粉状物料与预热气体混合并喷入炽热的炉膛内，进行反应，得到粉状还原产物；将所述粉状还原产物稍冷却喷入浸出装置，利用硫酸喷淋进行溶解浸出，过滤得到含镍钴锰锂的浸出液和滤渣。解决了废旧锂离子电池黑粉浸出过程中，浸出时间长、使用大量酸和还原剂以及大量废水需要处理的问题。本发明还提供一种废旧锂离子电池黑粉高效

废旧电池中石墨再生方法 1109

 0

本发明公开一种废旧电池中负极石墨的再生方法，涉及锂离子电池负极材料回收领域。包括：废旧电池中拆解的石墨在机械搅拌下酸处理，得到初步提纯的石墨；将初步提纯的石墨置于管式炉中，在惰性气氛及高温条件下煅烧，原位修饰于石墨表面；再将石墨放置到含包覆液的球磨罐中，湿法球磨的方式进行表面包覆，然后干燥除去溶剂，再将干燥后的产物置于管式炉中，碳化处理得到再生石墨负极材料。利用本方法实现废旧石墨负极的循环利用，缓解了现有方法得到的石墨负极材料粒径较大，包覆不均匀，及作为负极材料在锂离子电池中应用时容量偏低，首效偏低，容量衰减较快等技术问题，而且还可避免因废旧石墨负极不能有效利用给环境带来的“黑色污染”问题。

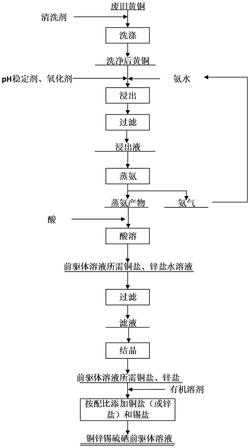

利用废旧黄铜制备铜锌锡硫硒薄膜太阳电池前驱体的方法 542

 0

本发明提供一种利用废旧黄铜制备铜锌锡硫硒薄膜太阳电池前驱体的方法，该方法中，依次通过洗涤、氧化碱浸、蒸氨、酸溶、结晶这些步骤将黄铜中的铜锌合金制备成铜锌锡硫硒薄膜太阳电池前驱体所需金属盐，并且去除铜锌外大部分的杂质元素，并通过获得的铜锌的含量以及铜锌锡硫硒材料中的铜、锌、锡元素配比确定铜盐(或锌盐)、锡盐和硫源的添加量，并加入相应的有机溶剂，得到所需铜锌锡硫硒薄膜太阳电池前驱体溶液。本发明通过一步法从废旧金属直接合成铜锌锡硫硒太阳电池前驱体溶液，无需铜锌分离步骤，且痕量杂质残留对电池效率无明显影响，避免了传统回收需要消耗大量酸碱液和复杂流程，完成资源短流程再利用。

废旧铅酸蓄电池铅膏制备氧化铅的装置及其工艺 825

 0

本发明提供一种废旧铅酸蓄电池铅膏制备氧化铅的装置及其工艺，包括脱硫单元、氧化单元、传送装置、输送管和洗涤烘干装置，所述固液分离器一端通过输送管与脱硫罐连接，另一端与第一炭化罐连接，所述煅烧炉与浸出罐连接，所述固液分离器通过传送装置与浸出罐连接，所述煅烧炉煅烧后的尾气净化后通入第一炭化罐中。碳化剂、有机酚类物质和氨基酸的再生循环利用，煅烧后尾气的利用，使废旧铅的硫脱的更加彻底，同时提高了氧化铅的纯度，本发明设计巧妙，采用湿法生产氧化铅，利用对原材料的再生循环利用，降低了原材料的消耗，节省了生产成本，提高了对铅回收率和对氧化铅的提取纯度，同时有效的降低了对环境的污染。

无损回收废旧锂离子电池石墨负极片的方法 1059

 0

本发明公开一种无损回收废旧锂离子电池石墨负极片的方法，其包括以下步骤：将废旧锂离子电池的石墨负极片与催化油浆置于混捏机中进行混捏，使石墨粉从铜箔上剥离下来；将上述的铜箔通过筛网从石墨粉与催化油浆的混合浆料中分离出来，然后用水冲洗，获得高纯度铜箔；将上述的石墨粉与催化油浆的混合浆料通过离心分离获得石墨粉湿料；所述石墨粉湿料用蒸馏水洗涤多次，洗涤后压滤分离，得到石墨粉湿粉；得到的石墨粉湿粉进行烘干处理，冷却后，得到高纯度石墨粉。本发明利用混捏机对物料捏合力以及催化油浆中芳香环对石墨产生的高浸润和粘黏作用，从而能够在室温下完成石墨粉从铜箔上的无损剥离，得到高纯石墨粉与高纯铜箔。

废旧光伏板拆解装置 1081

 0

本实用新型涉及一种废旧光伏板拆解装置，其机架、传动辊组、驱动机构和切割组件，所述传动辊组固定安装于所述机架，所述驱动机构驱动所述传动辊组转动，所述切割组件设于所述传动辊组的出料端，且所述切割组件的两端固定安装于所述机架。本实用新型利用所述传动辊组将光伏板压紧传送，在传送的过程中通过所述切割组件切开光伏板的EVA胶膜切开，从而实现对光伏板的上、下层钢化玻璃与晶硅电池片的分离，再通过后续工艺进行废旧光伏板的回收，实现了光伏板的精准拆解。

废旧三元锂电池回收碳酸锂的装置及方法 1041

 0

本发明涉及一种废旧三元锂电池回收碳酸锂的装置及方法，所述方法包括以下步骤：S1、还原焙烧工序：将三元极料还原焙烧，得到焙烧后物料；S2、研磨水浸工序：将焙烧后物料进行研磨水浸操作，得到第一浆料；S3、循环反应工序：将第一浆料与二氧化碳进行循环反应，得到第二浆料；S4、除杂过滤工序：将第二浆料过滤除杂，得到滤液和滤渣；S5、热解提锂工序：滤液进行热解反应，得到碳酸锂固体；S6、洗涤工序：对碳酸锂固体进行洗涤；S7、干燥工序：将洗涤后的碳酸锂进行干燥处理，得到碳酸锂产品。本发明的方法锂回收率超过90％，采用两级反应塔使含锂溶液与二氧化碳进行循环反应，既提高了反应效率，又减少了二氧化碳消耗量。

新型建筑工地用废旧金属材料回收装置 817

 0

本发明公开了一种新型建筑工地用废旧金属材料回收装置，包括基座、输送架、粉碎机、进料箱、底盘、输出电机、驱动齿轮、传动齿轮、驱动杆、履带、支柱架、除垢板、防护盒、安装架、传动电机、动力杆、扇叶轮、引导管、处理箱、水泵、吸水管、传输管、伸缩管、清洁箱、防水箱、第一分离架和辅助架、离心电机、离心杆、搅拌轮、第二分离架、转动杆、输出杆和角度电机，有效解决了现有废金属回收装置在使用时移动不便，无法对内部温度进行有效降低，零部件损耗严重，使用寿命短，清理不便，安全隐患大、金属碎屑称重数值精确度低，整体利用效果差的问题，具有移动方便、清理便捷、使用寿命长、金属碎屑称重数值精确度高的优点。

固废处理用焚烧炉 805

 0

本实用新型公开了一种固废处理用焚烧炉，属于固废处理技术领域，包括焚烧箱，所述焚烧箱的顶部设置有粉碎机构，所述焚烧箱的一侧固定连接有排灰管，所述排灰管的一端与焚烧箱的内腔相连通，所述排灰管的端部固定安装有第一电机。本实用新型中，通过排灰管、第一电机、螺旋输料杆、出灰管以及堵管塞的配合使用，对固废物质焚烧时利用第一电机带动螺旋输料杆转动对焚烧箱内腔的固废物质进行搅拌，从而辅助对固废物质进行完全燃烧，当焚烧完全后启动第一电机带动螺旋输料杆反向转动，利用螺旋输料杆的转动把焚烧箱内腔焚烧后的灰烬从出灰管排出，实现了对焚烧后的灰烬进行排出的问题，提高了实用性。

具有废料回收结构的无害化垃圾焚烧炉 554

 0

本实用新型公开了一种具有废料回收结构的无害化垃圾焚烧炉，包括底座和炉体，所述底座的顶端上方固定有炉体，且炉体的顶端左侧上方设置有入料口，所述炉体的外部左侧底端贴合有液压缸，所述炉体的内部左侧底端设置有第一液压柱，且第一液压柱的顶端连接有旋转轴，所述炉体内部右侧底端设置有支撑架，且支撑架的底部贴合有第一滑轨，所述传动轮的边侧贴合有内齿轮，且内齿轮的外部连接有外齿轮，所述传送带的末端设置有收集盒。该整个底座与炉体作为该设备的基础结构，采用焊接的形式进行连接，其连接处连接强度高，结构稳定，并且整个设备呈水平垂直状分布，能够有效保证整个设备的重心稳定性，满足该设备长期使用。

立式复合筒型RTO焚烧炉 1031
