江苏苏州有色金属复合材料技术理论与应用

消除疤痕生物敷料的制备方法 934

 0

本发明公开了一种消除疤痕生物敷料的制备方法，该制备方法先按重量份计，称取各原料置于反应器中搅拌均匀；将混合均匀的混合物倒入制膜模具上，刮平，干燥充分后，脱膜，制得贮药层；最后将制备得到的贮药层和基布通过粘结剂粘接复合，利用密集针刺微孔机将粘结复合材料打孔；将打孔后的密集复合材料切割成所需形状，密封灭菌即可。通过本发明的方法制备的生物敷料采用中药配方，刺激性小，无毒副作用，具有生物相容性好。通过合理的配伍，不仅够抵抗外界因素（如细菌、病毒）的干扰，促进皮肤吸收、淡化色素、淡化疤痕等作用，安全、温和、无毒副作用。

纳米粒子改性环氧树脂 966

 0

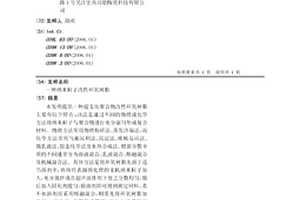

本发明提供一种超支化聚合物改性环氧树脂主要有以下特点：该法是通过不同的物理或化学方法将纳米粒子与聚合物进行充分混匀形成复合材料。物理方法常用物理粉碎法、蒸发冷凝法，而化学方法常用气相沉积法、沉淀法、模板反应法、微乳液法、胶态化学法及水热合成法。根据分散介质的不同通常分为溶液混合、乳液混合、熔融混合及机械混合法。具体方法是将环氧树脂先溶于适当溶剂中，再将经表面预处理的无机纳米粒子加入，充分搅拌或在超声波作用下使之分散均匀，最后加入固化剂搅匀，除溶剂即可得到预定材料。若不加溶剂而采用熔融混合，则需先将环氧树脂加热到80℃左右，使其黏度降低，再加入经偶联剂处理的纳米粒子，在超声波的强烈机械作用下混合均匀后，加入固化剂继续搅拌，得到分散均匀的复合材料。

树脂膜熔渗工艺用树脂及其制备方法 880

 0

本发明公开了一种树脂膜熔渗工艺用树脂及其制备方法。按重量计,将100份双马来酰亚胺树脂和50～90份二烯丙基苯基化合物在120～140℃预聚反应30～60分钟,得到预聚物;待预聚物降温至100～120℃后加入20～300份氰酸酯树脂,在100～120℃预聚30～60分钟,即得到双马来酰亚胺三嗪树脂(BT)树脂;将10～50份超支化聚硅氧烷加入BT树脂,于80～100℃反应20～200分钟后,冷却成膜,即得到一种树脂膜熔渗工艺用树脂膜(片)。由该膜片制得的复合材料具有优异的综合力学性能、耐热性和优异的介电性能,可用于航天航空、电子信息、交通运输等众多高新技术领域。

防静电吸油棉 1189

 0

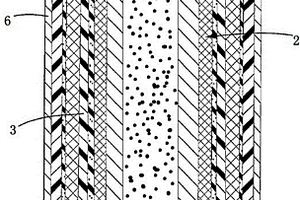

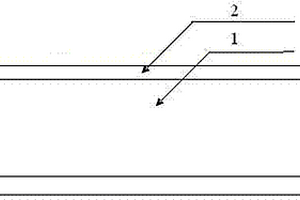

本发明涉及环保材料，特别是一种防静电吸油棉,所述吸油棉由芯棉、隔离层和吸附层组成，所述芯棉内植入有导电体，所述隔离层包覆所述芯棉，所述吸附层包覆所述隔离层，所述吸附层由超双亲性材料制成，所述超双亲性材料为一种纳米级复合材料，所述复合材料含有规则排列的亲水性聚合物链段和亲油性聚合物链段所组成的纳米级空间，可以将微小的粒子包裹在其中。本发明的吸油棉具有防静电功能，且兼具吸油和吸水的双重功效。

声波无反射材料的制备方法、装置及应用 1096

 0

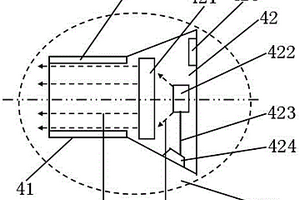

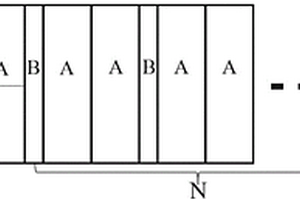

本发明公开了一种制备声波无反射材料的方法，由两种具有不同空气含量的硅胶材料A和B在一个方向上以最小重复单元等周期排序堆叠形成，最小重复单元为ABA结构，其中A空气含量较少，代表快声速材料，B空气含量较大，代表慢声速材料，且各最小重复单元中A的厚度h_A均相同，B的厚度h_B均相同；声波以不同入射角度入射时，依据透射公式，计算对应的h_A，h_B使得所述复合材料的声学阻抗与背景材料的声学阻抗匹配；快声速材料和慢声速材料的体弹模量具有声波吸收因子。由本发明声波无反射材料的制备方法制造的声波无反射传输装置，通过调节一系列的参数，能够实现各个工作频率下的宽角度，宽频域的声波完美吸收，吸收率大于99％。本发明能够实现宽角度、宽频域的声波完美吸收，根据该装置设计的吸声膜结构具有超薄性，可减少重量，节省材料，降低生产成本。

铁元素与锰元素复合的装置 1060

 0

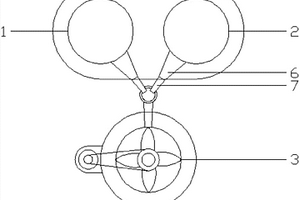

本发明公开了一种铁元素与锰元素复合的装置，包括装置本体，所述装置本体包括用于熔化铁元素的高温主炉以及用于融化锰元素的高温辅炉和用于搅拌的高温搅拌炉，所述高温主炉上设置有铁元素进入口和铁水出口，所述高温辅炉上设置有锰元素进入口和锰水出口，所述铁元素进入口和锰元素进入口分别安装有进料斗，所述进料斗与储料仓连接；所述铁水出口和锰水出口均安装有出料斗，所述出料斗通过进料槽与高温搅拌炉连接，所述高温搅拌炉设置有进料口和出料口。本发明设计新颖、结构简单，使用方便，能够制作出不同成份以及不同比例的铁元素复合材料，用于研究，便于选择其中最优的铁元素复合材料。

增强耐磨型交联一体化背板及其制备方法 798

 0

本发明提供了一种增强耐磨型交联一体化背板及其制备方法。本发明的增强耐磨型交联一体化背板，包含胶膜层和背板层，所述背板层，按重量份计，包含以下组分：弹性体复合材料100份、交联剂0.3～0.8份、助交联剂0.1～0.3份、偶联剂0.2～0.5份、光稳定剂0.3～0.8份、抗氧剂0.2～0.5份；其中，所述弹性体复合材料以100重量份计，由70～90份弹性体材料和10～30份补强剂组成。本发明的背板层与胶膜层一体化成型，制得的背板强度高，可达硬质塑料水平，耐磨性好，耐热性好，制成的电池组件背板不存在熔融流动风险，放置时不会出现气泡。

耐热性好的复合管 757

 0

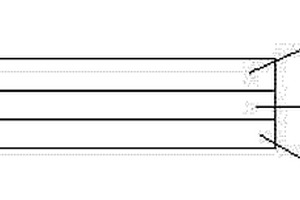

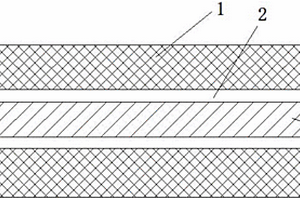

本发明公开一种耐热性好的复合管，所述耐热性好的复合管包括最上层、中间层和最下层，所述最上层是陶瓷复合材料，所述中间层是胶粘剂，所述最下层是玻璃纤维，所述陶瓷复合材料占耐热性好的复合管主体重量的31%-32%，所述胶粘剂占耐热性好的复合管主体重量的41%-53%，所述玻璃纤维占耐热性好的复合管主体重量的22%-23%，本发明提供一种耐热性好的复合管，具有高硬度、高耐磨、耐蚀、耐热性好等优点。

多功能集成的纳米线阵列制备方法 696

 0

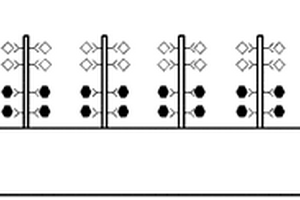

本发明公开了一种多功能集成的纳米线阵列制备方法。该方法为:首先在纳米线阵列表面覆盖一层有机高分子溶液,真空环境下静置使有机高分子均匀渗透入纳米线之间,继而利用匀胶的方法得到平整的表面;然后使用干法去胶工艺处理表面,暴露部分纳米线阵列并对这一部分纳米线进行表面修饰;继而利用有机溶剂去除剩余有机高分子并对因此暴露出的纳米线部分做进一步修饰。本发明能够在单根纳米线表面可控、可重复且一致地集成多种功能,如发光、磁性、生物标记等,制备工艺简单,对不同类型的纳米线阵列具有普适性,适用于基因药物载体、生物/化学传感以及复合材料等新材料领域。

氧化石墨烯/纳米银复合涂层非织造材料的制备方法 703

 0

本发明的氧化石墨烯/纳米银复合涂层非织造材料的制备方法，包括：获取碱性氧化石墨烯溶液：以强碱调节氧化石墨烯溶液至碱性；获取端氨基超支化聚合物纳米银溶液：在端氨基超支化聚合物溶液中滴加适量硝酸银溶液，搅拌、反应；获取氧化石墨烯/纳米银复合纳米材料溶液：将端氨基超支化聚合物纳米银溶液加入到碱性氧化石墨烯溶液中并搅拌；获得复合材料分散液：氧化石墨烯/纳米银复合纳米材料溶液离心分离得到复合材料，弃上清后加入四氢呋喃分散成分散液；获得复合涂层非织造材料：分散液喷涂到非织造产品表面，干燥形成复合涂层非织造材料。本方案简单高效，能够快速地提供高质量的消杀防护用品，具有极高的便利性。

具有转向定位刹车机构的推车脚轮及其制备方法 883

 0

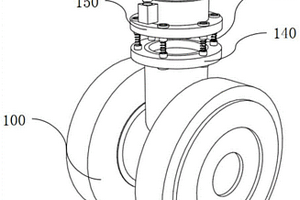

本发明公开了一种具有转向定位刹车机构的推车脚轮及其制备方法，涉及移动装置技术领域。本发明为一种具有转向定位刹车机构的推车脚轮，该推车脚轮包括脚轮以及转向定位刹车机构，其中转向定位刹车装置的材质为镁铝合金复合材料，脚轮的材质为聚氨酯，该镁铝合金复合材料所含成分分别为硅3‑5％，铁0.2‑1％，锰0.2‑1％，镁0.2‑1％，镍0.2‑0.5％，铜2‑5％，锌0.5‑1％，锡0.2‑0.5％和铝85‑95％，该聚氨酯所含成分分别为低分子量聚醚30‑40％；甲苯二异氰酸酯40‑50％和三羟甲基丙烷10‑20％，本发明中包括脚轮主体以及转向定位装置，本发明配制的推车脚轮，具有更好的耐磨性以及强度，并且可对脚轮行进方向进行固定，在推车脚轮不刹车时可全方位行动，在刹车后只能直行不能转向。

锌-空气电池及其制备方法与应用 984

 0

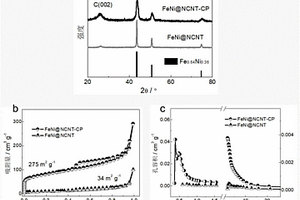

本发明公开了一种锌‑空气电池及其制备方法与应用，以三维碳纳米管丛林复合材料作为氧气还原反应（ORR）和氧气析出反应（OER）电催化剂，将三维碳纳米管丛林复合材料负载在导电基底上作为空气电极，再与电解液、负极常规组成锌‑空气电池。本发明为通过一步热解气相法制备高效、可控的三维CNT提供了一条新途径。CNT的管径和内嵌的金属颗粒的粒径细小均一且分散均匀、拥有较大的比表面积和丰富的微/纳孔洞通道有利于暴露更多的活性位点以及物质的传输，从而在ORR和OER过程中表现出极小的过电势和优异的稳定性，并成功应用于ZAB作为正极催化剂表现出良好的循环稳定性和较小的电势极化。

碳纤维吸音防寒保温棉的制备方法 1106

 0

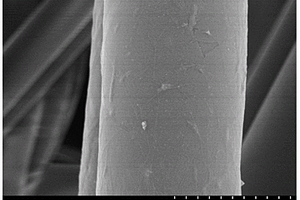

本发明公开了一种碳纤维吸音防寒保温棉的制备方法，包括以下步骤：步骤1)制备碳纤维；步骤2)将所述碳纤维和低熔点聚酯纤维，经过梳理后进行热处理，通过非织造方式结合为一体，制备得到碳纤维复合材料层；步骤3)将所述碳纤维复合材料层冷却后，复合反辐射膜层，即得所述碳纤维吸音防寒保温棉。本发明的一种碳纤维吸音防寒保温棉的制备方法，通过非织造方式生产碳纤维吸音防寒保温棉，制得的碳纤维吸音防寒保温棉密度低，导热系数低，隔热保温性好，隔音吸音性能好，在明火中不燃不熔，无滴落物，无烟毒气体产生，同时还具有防水等特点。

基于氧化铜复合锂电池负极材料的制备方法 1082

 0

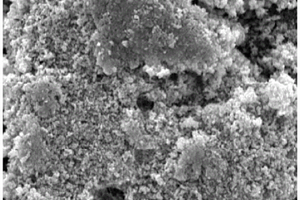

本发明公开了一种基于氧化铜复合锂电池负极材料的制备方法，包括：(1)将纳米氧化铜粉末与金属镍粉按照质量之比为1～3:1进行混合，加入去离子水，球磨12～36h，球磨速度为500～800r/min，得到氧化铜‑镍复合材料；(2)向上述氧化铜‑镍复合材料中加入导电剂、粘结剂、溶剂，搅拌混合均匀，所得到的混合物均匀涂覆在导电玻璃上，于80～100℃温度条件下真空干燥12～18h，得到基于氧化铜复合锂电池负极材料。本发明中的基于氧化铜复合锂电池负极材料具有制备过程简单、电池性能稳定、能量密度高、成本低廉等优点。

抗菌型遮阳网布的制备方法 1023

 0

本发明公开了一种抗菌型遮阳网布的制备方法，首先分别制备三层复合材料结构：外抗菌材料层网布，内遮阳基层网布，中间透气层网布；再将三层网布通过加热辊筒温度的调整变化，进行预热、熔融，在胶黏剂的辅助下，通过橡胶辊与铁辊按顺序压合、再经过冷却定型而成；工艺条件为：外抗菌层网布预热温度为55℃；内遮阳基层网布预热温度为70℃，中间透气层网布预热温度为75℃；橡胶辊与铁辊压合压力为46‑49kg/cm2。制备而成的遮阳网布，与现有技术相比，具有以下优点：遮阳性能强；又具有强抗菌防霉性能，耐腐蚀耐化学性能强，避免其他易挥发迁移小分子外添加剂的添加，成品化学性能稳定，不易发生迁移挥发，具有持久的抗菌防霉性能，使用寿命长。

带有轨道的有梭引纬装置 1170

 0

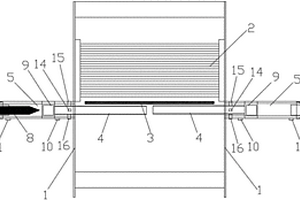

本发明涉及了一种带有轨道的有梭引纬装置。一种带有轨道的有梭引纬装置，包括固定支架、综框、钢筘、梭箱和打梭机构；所述固定支架还设有截面为非闭合形状的伸缩导轨道、轨道伸缩驱动机构和直线导轨；伸缩导轨道包括进入梭口的前端轨道；伸缩导轨道靠近尾端的位置和直线导轨的滑块固定，轨道伸缩驱动机构固定在固定支架上，其活塞端与伸缩导轨道的尾端通过连接件相连。本发明的一种带有轨道的有梭引纬装置，不会对梭口中的上下层经纱挤压、摩擦，梭子是常规的大梭子，储纬量大，不需频繁更换梭子，保证梭子在轨道中飞行时稳定性；在复合材料多层织造时，织造时效率高，为复合材料多层预制件织造自动投梭引纬方式提供安全快捷的生产。

化学修饰法制备纳米级亚氧化钛复合光催化剂的方法 1100

 0

本发明提供了一种化学修饰法制备纳米级亚氧化钛复合光催化剂的方法，包括，对亚氧化钛和/或杂元素掺杂亚氧化钛进行机械粉粹，并超声高速雾化；进行气流粉粹，制得亚氧化钛纳米粉体；进行表面修饰。本发明所提供的化学修饰法制备纳米级亚氧化钛复合光催化剂的方法，通过物理方法简单、大规模制备纳米量子点，并对其进行表面修饰以增加其稳定性和树脂体系相容性，抑制其在树脂等体系的团聚行为，生产效率高，可大规模应用于工业化生产，为功能高分子和复合材料的制备奠定了基础。

应急抢险光缆及采用该光缆的应急装置 918

 0

本发明属应急照明技术领域，涉及一种应急抢险光缆，它具多根光传输部件，其特征在于它还有内加强件、及包覆住光传输部件和内加强件的护套层；光传输部件由光传输单元和保护层构成；所述护套层的材料为聚氯乙烯或聚乙烯或是按以下重量份数组成的复合材料：聚乙烯树脂65份、PBT树脂10份、TPU树脂20份、TPE树脂5份、ABS树脂8份、阻燃剂400A：3份、抗氧化剂1010：1份、白油1份、PE色母粒1.5份、丙烯酸钠7份。本发明还揭示了采用该光缆的应急装置。本发明具有以下主要有益效果：携带方便、延伸距离更长、强度更高、更易捆绑及攀爬、产品寿品更长。

PEDOT/石墨烯/金纳米粒子墨水及其制备方法 1082

 0

本发明公开了一种导电传感墨水的制备方法：(1)以氧化石墨烯(GO)作为硬模板在其表面原位聚合EDOT得到聚3，4‑乙烯二氧噻吩：石墨烯(PEDOT：rGO)复合材料，再与聚乙烯亚胺(PEI)和金纳米粒子(Au NPs)进一步反应制备PEDOT：rGO‑PEI/Au NPs水分散体。(2)调制的PEDOT：rGO‑PEI/AuNPs墨水，通过喷墨打印方式将其喷印在亲水改性的PET基材表面上形成特定图案，组装后得到PET基PEDOT：rGO‑PEI/Au NPs传感器件，并将其用于湿敏传感、气体传感器等众多方面的检测。其中，用PEI等带有氨基的亲水性聚合物接枝改性PEDOT：rGO，进一步提高PEDOT：rGO的水分散性及金纳米粒子的稳定。这种传感复合材料墨水打印的传感器具有高透光率、较好的稳定性和较宽的湿度响应范围。

真皮片材与海绵火焰复合工艺 1181

 0

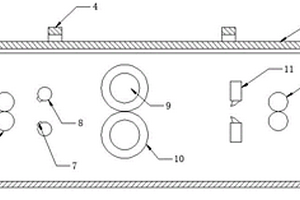

本发明公开的属于海绵火焰复合技术领域，具体为一种真皮片材与海绵火焰复合工艺，包括以下步骤：S1：将真皮和基布分别通过两组预处理装置进行除尘；S2：将步骤S1中得到的除尘后的真皮和基布共同输入同一个火焰复合机中，且所述火焰复合机中输入有海绵；S3：火焰复合机将海绵的上侧进行加热，然后真皮与海绵上侧贴合，将海绵与真皮之间进行压合，然后火焰复合机将海绵的下侧进行加热，加热过后，基布与海绵下侧贴合，将海绵与基布之间进行压合，得到真皮海绵复合材料，将步骤S3中得到的真皮海绵复合材料通入预处理装置中进行冷却和清洁；通过预处理装置对真皮和基布进行除尘处理，避免人工手动清理，提高除尘效率。

用三维多层仿形机织物制作的提花机提刀、预制体及制作方法 934

 0

本发明公开了一种用三维多层仿形机织物制作的提花机提刀、预制体及制作方法，通过纬向垂纱方法制作三维多层提刀仿形预制体，在提刀中部较薄部分，垂纱为贯穿整个层厚的整体，在提刀两边垂纱处理成只贯穿1/2层厚，这样形成两边是可中分的薄壁，中间是整体厚壁的提刀预制体，从而可在灌注树脂材料固化成型时利用模具成型为要求的提刀截面。本发明取得了节省材料和降低成本的效果，在处于刀口位置的增强纤维保留了贯穿工件的长丝状态，从而充分发挥了增强纤维的功效。三维机织本身的三维正交纤维分布，以及很高的机织紧密度，使得本发明优于其它复合材料成型方案。本发明制作的复合材料提刀，比原有铝合金提刀质量轻，制作成本低，抗变形能力强。

CFRP引擎盖自动化生产工艺 700

 0

本发明公开了一种CFRP引擎盖自动化生产工艺，包括以下步骤：S1、叠层工序：将纤维织物或纤维毡从卷轴上开卷后放入切割机内进行切割，切割为加工所需尺寸后，经传输带运出进行叠层放置，得到纤维增强体；S2、预成型工序：将纤维增强体放置到预成型模具中，闭合成型；S3、HP‑RTM工序：将预成型体放置在已涂覆脱模剂的HP‑RTM模具中，在高压和真空两者共同的作用下将树脂注入模腔，树脂在流动充模的过程中完成对预成型体的浸润，并固化成型得到复合材料成型件；S4、修整工序：对复合材料成型件进行钻孔、外廓修边、表面清洁以及检验操作。本发明采用(HP‑RTM)技术对CFRP引擎盖进行生产，提高产品的加工精度与表面质量，能够满足汽车工艺大规模化的工业生产能力。

多孔NiO/SnO₂纳米复合气敏材料的制备方法 816

 0

本发明属于新材料制备技术领域，具体涉及一种多孔NiO/SnO₂纳米复合气敏材料的制备方法，取1摩尔质量草酸溶解到乙醇溶液中，形成草酸溶液；取0.002‑0.2摩尔质量的SnCl2.2H2O溶解到乙醇溶液中，得到SnCl2.2H2O溶液；取0.1‑0.4摩尔质量的Ni(NO3)2.6H2O溶解到去离子水中，形成Ni(NO3)2.6H2O溶液；将SnCl₂.2H₂O溶液滴加到草酸溶液中形成混合溶液a；再将Ni(NO₃)₂.6H₂O溶液滴加到混合溶液a中，形成混合溶液b；将混合溶液b倒入超速离心机分离出沉淀物；将沉淀物放入烘箱内烘烤得到草酸镍和草酸亚锡的混合前驱体；将混合前驱体放入管式炉内保温得到多孔NiO/SnO₂纳米复合气敏材料。本发明以草酸盐作为牺牲模板，经过高温煅烧分解，分解过程中产生CO₂达到给材料造孔的作用，增加了复合材料的比表面积，提升了复合材料的气敏性。

修复牙膏 805

 0

本发明的技术方案为：一种修复牙膏，包含如下配方：铜碳复合材料0.01％‑1％；沸石0.1％‑1％；红没药醇0.1％‑0.5％；姜根提取物0.1％‑0.5％；1,2‑戊二醇或4‑叔丁基环己醇0.1％‑0.5％；薁磺酸钠0.3％‑1％；二氧化硅10％‑25％；山梨醇40％‑65％；月桂醇硫酸酯钠1.8％‑2.5％；卡拉胶0.1％‑0.5％；羟甲基纤维素0.4％‑0.8％；聚乙二醇1％‑3％；磷酸三钠0.1％‑0.3％；香精0.6％‑1.5％；二氧化钛0.1％‑0.8％；薄荷酮0.1％‑0.5％；余量为水，通过上述配方的改进，通过在传统牙膏的基础上，添加了铜碳复合材料、沸石、红没药醇、姜根提取物、1,2‑戊二醇或4‑叔丁基环己醇、薁磺酸钠，使得牙膏同时具备了抗菌、消炎、舒敏和靶向修复的功能，填补了市场空白。

金属陶瓷复合涂层的制备方法 742

 0

本发明公开了一种金属陶瓷复合涂层的制备方法，所述金属陶瓷复合涂层为铁、镍基碳化铬复合材料涂层，所述制备方法为等离子熔覆法，其制备步骤包括基材预处理和熔覆喷涂，所述熔覆喷涂工艺参数为：电流150～200A，电压45～60V，进粉量100～120g/min，扫描速度300～500mm/min，双道扫描。本发明一种金属陶瓷复合涂层的制备方法，操作简便，自动化程度高，其制备的铁、镍基碳化铬复合材料涂层的组织细密，表面平整，与基底钢有良好的结合性能，并具有硬度高、耐腐蚀和耐磨性能好等优点，应用性能好。

海藻酸钙纤维基吸附材料的制备方法 883

 0

本发明公开了一种海藻酸钙纤维基吸附材料的制备方法，将0.01?100g/L的硝酸银乙醇溶液与1?100g/L的六水合硝酸锌乙醇溶液混合搅拌均匀，缓慢加入青蒿素类药物，搅拌均匀，置于1000瓦的微波炉中加热1?10min，用乙醇清洗、离心、干燥处理后得到纳米银?氧化锌复合材料；然后将海藻酸钙纤维浸渍在纳米银?氧化锌水溶液中30?300min后取出烘干，重复3?5次浸渍?烘干的过程最终得到海藻酸钙纤维基吸附材料。本发明采用青蒿素类药物作为还原剂，微波一步法制得纳米银?氧化锌复合材料，具备工艺简单、原料来源广泛、反应温和、绿色环保等优点。重复3?5次吸附?烘干过程使得纳米银?氧化锌在海藻酸钙纤维上分布均匀、附着稳定、不易脱落。本发明制备的海藻酸钙纤维基吸附材料在污水治理和空气净化领域有着广阔的应用前景。

超小氧化石墨烯-金纳米粒子免疫复合物及其制备方法 1108

 0

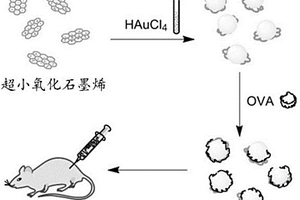

本发明属于纳米医学技术领域，公开了一种超小氧化石墨烯-金纳米粒子免疫复合物及其制备方法。本发明通过浓硫酸和发烟硝酸氧化石墨得到超小氧化石墨烯，利用超小氧化石墨烯的还原性，还原氯金酸，合成超小氧化石墨烯-金纳米粒子复合材料；超小氧化石墨烯-金纳米粒子复合材料通过物理吸附及化学键的方式负载蛋白抗原，得到超小氧化石墨烯-金纳米粒子免疫复合物。该复合物制备方法简单，成本低，产率高，得到的超小氧化石墨烯粒径均一，为3-5nm，稳定性好；超小氧化石墨烯-金纳米粒子具有良好的生物相容性，不需要进行化学修饰，可有效提高金纳米粒子对蛋白抗原的负载效率，并提高机体对蛋白抗原的免疫反应尤其是细胞免疫反应效果。

点火线圈结构 708

 0

本发明涉及一种点火线圈结构，包括同心设置的呈柱形的内芯、绕制于所述的内芯的次级线圈、设置于次级线圈的外部的初级骨架、绕制于所述的初级骨架上的初级线圈、设置于初级线圈外部的壳体、设置于壳体的外部并由磁性材料制成的外芯，所述的内芯由电绝缘材料制成，所述的内芯的内部具有中空的腔体，所述的腔体内填充有绝缘铁粉基软磁复合材料。采用粉末冶金压制成型的内铁芯，在制作工艺上简化了硅钢片的叠铆工艺，大大提高了材料的使用率，叠铆接工艺的材料使用率一般小于50%，然而粉末冶金压制成型的铁芯利用率在约95%。

室外塑木型材及其生产方法 972

 0

一种室外塑木型材及其生产方法属于复合材料技术领域，尤其涉及一种塑木型材及其生产方法。本发明的塑木型材包括型材体和包覆在型材体外的功能层，所述的型材体由木粉、塑料、润滑剂和色粉组成，其重量份数配比为：木粉50份、塑料60份、润滑剂5份、色粉2份；所述的功能层由沙林树脂、改性聚丙烯树脂、色粉、抗氧剂、抗紫外线剂和无机填料改性剂组成，其重量份数比为：沙林树脂40份，改性聚丙烯树脂60份，色粉10份，抗氧剂为1.8份，抗紫外线剂为0.8份，润滑剂5、碳黑5份；所述的功能层的厚度2mm，表面硬度为75邵氏D，型材体的厚度为6mm，型材体的宽度为10~300mm。本发明的室外耐候性强、不容易褪色和霉变，使用寿命长，延伸了塑木复合材料的室外应用领域。

瓷外套无间隙金属氧化物避雷器 732

 0

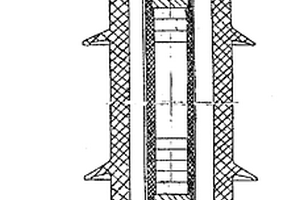

一种瓷外套无间隙金属氧化物避雷器,它主要包括有中间的阀片柱,上下两端的联接结构及瓷外套,在阀片柱的表面裹上一层有机复合材料的绝缘层,将阀片柱密封在绝缘层内,而这种绝缘层是在一定硫化温度下硫化而成,从而使本发明具有结构,制造工艺、装配结构均简单化,制造成本大大降低等特点。
