全部
▼
热搜：
1054
0

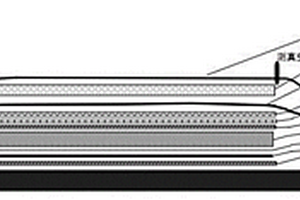

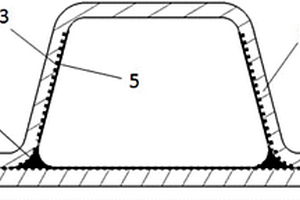

本发明属于复合材料制造技术领域，涉及一种采用二次胶接工艺制造复合材料胶接结构的方法。该方法的特征在于，复合材料胶接结构的结构单元非独立固化，而是借助隔离体以整体组合方式进行同时固化。本发明提出了一种采用二次胶接工艺制造复合材料胶接结构的方法，该方法设计合理，简单易行，能够有效提升复合材料胶接结构胶接面的制造质量，对于复合材料胶接结构的制造具有一定的工程应用参考价值。
1021
0
本发明公开了一种复合材料层合板非概率可靠性双层级优化方法。该方法首先根据复合材料层合板的受力特点，考虑有限样本情况下复合材料强度参数的不确定性效应，基于非概率可靠性理论，建立起复合材料层合板非概率可靠性评估模型；第一层优化采用模拟退火法对复合材料层合板进行以厚度为变量，强度可靠性和刚度可靠性为约束的优化。第二层优化考虑工艺约束以铺层顺序为变量，强度最大为目标进行优化，通过建立满足工艺要求的铺层方案库，采用遗传算法对层合板进行铺层顺序优化。保证复合材料层合板在不确定性条件下具有较高的可靠性和较小的重量的同时满足工程实际工艺水平，兼顾安全性和经济性。
905
0
本发明涉及一种高含量玻璃纤维增强铸型尼龙复合材料的制备方法,首先对玻璃纤维进行预处理:使偶联剂溶于水形成溶液,再将要处理的玻璃纤维加入到水溶液中,将处理后的玻璃纤维与已内酰胺单体混合均匀,加热并脱水,再加入催化剂和活化剂,迅速浇铸到已预热的模具中,脱模,即为本发明的高含量玻璃纤维增强铸型尼龙复合材料。用本发明的方法制备的复合材料,其拉伸强度、拉伸弹性模量、弯曲强度和弯曲弹性模量都有较大的提高。
1019
0

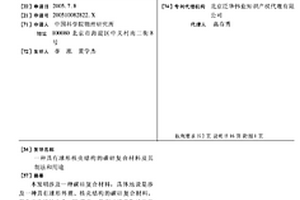

本发明一种纳米金属粒子/炭复合材料的制备方法涉及用烃类化合物与过渡金属化合物经过炭化反应制备纳米金属粒子/炭复合材料的新方法。将烃类化合物与过渡金属化合物按重量比1∶1-1∶0.01混合在惰性气氛中、自升压下、400-550℃温度范围内进行炭化反应6小时得到热解产物,经热溶抽提后得到纳米金属粒子/炭复合材料。所用烃类化合物为链烷烃、烯烃、炔烃或芳烃;过渡金属化合物为茂基过渡有机金属化合物、羰基过渡有机金属化合物、乙酰丙酮基过渡有机金属化合物、过渡金属乙酸盐或过渡金属硝酸盐。该方法能使纳米级金属粒子均匀地分散在炭基体中,具有工艺简单、纯度高、金属类型可选择范围广等特点,易实现大规模制备。
1125
0

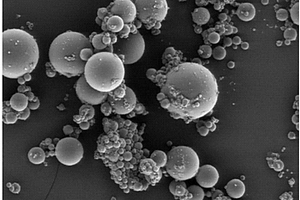

本发明涉及一种碳硅复合材料,具体地说是涉及一种具有球形外观、核壳结构的碳硅复合材料,其为平均粒径1.2～53微米、具有“核壳”结构的球形颗粒,其中,硅占颗粒总重的5～50WT%,碳占颗粒总重的50～95WT%;其内核部份为平均粒径1～45微米的球形的碳颗粒;该碳颗粒为选自石墨化中间相碳小球,硬碳球和球形化石墨中的一种、二种或三种材料的混合物;其外壳层的厚度为0.1～4微米,由碳和平均粒径为10纳米～4微米的硅晶粒组成。该碳硅复合材料是将超细硅粉与碳粉复合成浆后包覆在内部具有球形的碳颗粒上,通过热解和化学气相沉积得到的。该材料可直接用于二次锂电池的负极活性材料,也可将此材料与其它现有的负极材料混合使用,作为二次锂电池的负极活性材料。
1000
0
本发明公开了一种具有新型树脂基体的柔性防弹复合材料，由长丝纤维与基体树脂复合而成，所述基体树脂为水性聚丙烯酸酯，采用该新型基体树脂加工的复合材料在成型的整个生产过程中无污染，耐老性和耐黄变性能好，较高的温度下防弹性能下降幅度小；进一步，所述基体树脂还包括聚烯烃，其以薄膜的形式存在于复合材料的表面，可提高复合材料的防弹性能；进一步，长丝纤维采用特殊的成型结构，也可提高复合材料的防弹性能；本发明还公开了上述柔性防弹复合材料的加工方法，通过将长丝纤维在结构成型中或成型后与水性聚丙烯酸酯浸润，形成的预浸片材再涂敷上聚烯烃薄膜，热压复合成型，该加工方法成本低且加工效率高。
844
0
本实用新型涉及一种用于3D打印的复合材料线材，所述复合材料线材为三层结构，自内向外依次是塑料层、金属层、封装层。本实用新型还提出所述复合材料线材的制备方法。本实用新型提出的线材，与现有的用于FDM工艺的热塑性塑料线材相比，复合材料线材由于引入了金属层，使得导电性大大加强，可以用于对电导率有要求的功能器件打印；以塑料层、金属层及绝缘封装层制造而成的三明治结构打印线材，既保证了原有塑料的3D机械打印特性，又具备了金属的导电性，同时还保证了导电打印件的直接封装，应用价值显著。
932
0

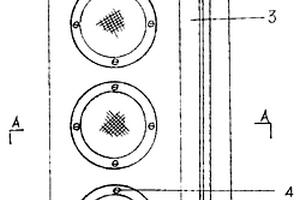

一种无机复合材料音箱箱体,由无机复合材料构成,其音箱箱体由前箱体3与后箱体1前后相互对接构成,在前、后箱体的接缝处装有防水密封装饰条2,在前箱体正面喇叭孔处加装有用铜螺钉4安装的装饰圈5及钢网6。本实用新型解决了目前无机复合材料音箱表面密封性差、喇叭孔外露美观欠佳、铁钉安装流锈水的问题。本实用新型适用于无机复合材料音箱技术领域。

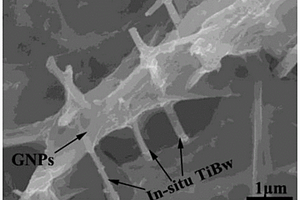

本发明涉及一种GNPs和TiBw协同增强钛基复合材料及其制备方法，属于金属基复合材料制备技术领域。所述钛基复合材料以GNPs和TiBw作为增强相，且在GNPs上定向生长有TiBw，以及在钛基体中无GNPs的区域生长有TiBw，GNPs和TiBw在钛基复合材料内部共同构成了网状结构。将含硼物质纳米粉与GNPs进行超声分散，再与钛基金属粉进行球磨混合，干燥，得到含硼物质@GNPs/Ti基混合粉末；利用SPS、CAPAD或VMPS对所述混合粉末进行烧结处理，最终得到所述钛基复合材料。所述钛基复合材料的增强相形成的网状结构使其具有良好的承载作用。
本发明提出一种低介电常数、低损耗的氰酸酯树脂、透波复合材料及制备方法，所述的透波复合材料由增强纤维、树脂基体所组成；其中，所述的树脂基体为改性双酚M型氰酸酯树脂基体，由在双酚M型氰酸酯树脂中加入氟化聚酰亚胺和改性剂聚苯醚制得。本发明的复合材料介电常数为2.75～3.0，介电损耗为0.001～0.005，均低于通常树脂基透波复合材料，而且本发明的复合材料的冲击强度、压缩模量、弯曲模量均高于通常氰酸酯树脂基透波复合材料。
901
0

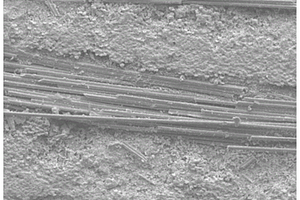

本发明涉及一种低成本陶瓷基复合材料及其制备方法，属于复合材料技术领域。所述陶瓷基热结构复合材料，由SiCN陶瓷前驱体浸渍碳纤维编织物增强体后经过固化和裂解工艺复合而成。所述制备方法以SiCN陶瓷前驱体为浸渍相，通过真空浸渍将前驱体引入到预制体碳纤维编织物内，在相应的温度压力下完成固化和裂解过程，重复上述步骤得到致密陶瓷基复合材料。该工艺从原材料成本、能耗以及时间三个方面降低复合材料的制备成本，该复合材料可用于高温条件下的承载构件，具有较好的应用前景。
1054
0
本发明属于飞机复合材料闪电防护技术领域，具体涉及一种碳纳米管薄膜/复合材料成型方法及制成的闪电防护结构。所述成型方法采用低成本液体成型一步法整体得到超轻碳纳米管薄膜/复合材料闪电防护结构。所述闪电防护结构包括：用作导电层的碳纳米管薄膜；复合材料，包括纤维和填充在纤维中的树脂；胶膜，用于对所述复合材料和碳纳米管薄膜之间的电绝缘；所述碳纳米管薄膜、胶膜和复合材料依次设置。所述闪电防护结构可一步法整体成型所述闪电防护结构。
743
0

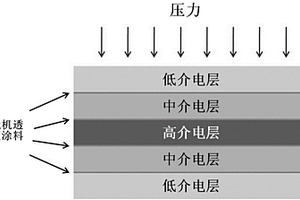

本发明涉及一种宽频透波多层结构陶瓷基复合材料及其制备方法，属于复合材料技术领域。所述多层结构陶瓷基复合材料由奇数层无机透波纤维增强陶瓷基复合材料层叠而成，且所述奇数层无机透波纤维增强陶瓷基复合材料的介电常数由外层至中间层依次增加，各层之间通过无机透波涂料粘接固定。所述宽频透波多层结构陶瓷基复合材料在X/Ku/Ka波段(带宽最高可接近50G)透过率可达80％以上，且可在1000℃以上高温环境下长时间使用，可靠性强。
1081
0
本发明提供一种轻型结构复合材料，涉及一种层状复合、具有较低均匀面密度、周期或非周期调制的轻量化复合材料。这种复合材料包括：至少一层具有均匀面密度的铺层和至少一层镂空纤维骨架，具有均匀面密度的铺层和镂空纤维骨架之间采取周期性或非周期的叠层复合。本发明所选择的主体材料均具有较低的面密度，相对普通复合材料而言，本发明中层状复合后的复合材料具有超轻的重量，并且其力学结构设计相对简单。这种新型的复合材料可在长航时太阳能无人飞机、空间飞行器等承受力学载荷不太大，但特别要求轻量化的场合进行应用。
759
0

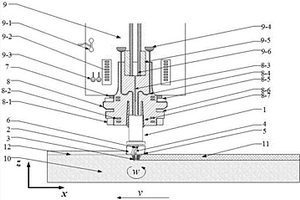

本发明公开的用于复合材料加工的多用途工具、辅助设备及使用方法，属于机械加工、材料改性技术领域。本发明公开的一种用于复合材料加工的多用途工具，包括刀杆、刀体、搅拌头、定位块、刀片和螺钉。本发明还公开一种用于复合材料加工的多用途工具使用的辅助设备和一种用于复合材料加工的多用途工具的使用方法。本发明要解决的问题为：(1)根据使用需要实现复合材料多用途加工，所述的多用途加工包括以下用途：单一搅拌摩擦加工；单一铣削加工；单一搅拌摩擦焊接；具有去飞边功能的搅拌摩擦加工；搅拌摩擦加工‑铣削的复合加工；搅拌摩擦连接‑铣削的复合加工。(2)提高复合材料加工质量和加工效率，并改善加工零部件的表层力学性能和疲劳性能。
1042
0
本发明涉及一种环氧树脂复合材料，特别涉及一种由环氧树脂和石墨复合而成的具有导电性能的复合材料，以及该复合材料的制备方法和用途。在石墨/环氧树脂复合材料的制备过程中，将经过咪唑非共价键表面改性过的石墨通过溶液法，在经过一定时间一定方式的超声处理后，改性石墨微片均匀分散在环氧树脂中并形成导电网络，在除去体系中的溶剂后固化成型，得到石墨/环氧树脂导电复合材料。用该复合材料通过常规工艺制备具有导电性能的制品可用于电子电器、隐身吸波等诸多领域。
一种石墨烯包覆嵌硫有序介孔碳球复合材料的制备及作为锂硫电池正极材料的应用，属于锂硫电池正极材料的技术领域。三嵌段共聚物F127(聚氧乙烯?聚氧丙烯?聚氧乙烯)为结构导向剂与碳源、正硅酸乙酯为模板剂、丙三醇为碳源通过一步法制备有序介孔碳球，将制备的有序介孔碳球与单质硫混合后真空加热，单质硫嵌入到有序介孔碳球中，制备出嵌硫有序介孔碳球复合材料，再通过表面静电作用在嵌硫有序介孔碳球复合材料表面包覆石墨烯得到石墨烯包覆嵌硫有序介孔碳球锂硫电池正极材料。本发明提供的技术方案中制备出了电化学性能优异的锂硫电池正极材料，具有良好的应用前景。

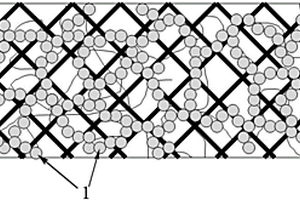

本发明涉及一种多尺度多重网络复合结构的气凝胶复合材料及其制备方法，属于无机复合材料技术领域。该气凝胶复合材料由无机氧化物凝胶网络、纳米纤维素网络和长玻璃纤维网络复合而成，所述的无机氧化物凝胶网络和纳米纤维素网络在纳米尺度形成互穿网络结构，该互穿网络结构与所述的长玻璃纤维网络在宏观尺度形成复合结构后形成气凝胶复合材料。本发明的气凝胶复合材料，由于通过多尺度多重网络复合而成，因此可以显著改善气凝胶材料的机械性能，获得低热导率、低密度、高比表面积的块体气凝胶复合材料，另外，还可以采用相对廉价、安全的冷冻干燥方法取代传统的超临界干燥方法降低制备成本。
1061
0
本发明提供了一种硫酸镁铵复盐/沸石复合材料及其制备方法，本发明所制备的硫酸镁铵复盐/沸石复合材料，是孔道中浸渍了六水合硫酸镁铵的沸石复合材料，硫酸镁铵占沸石质量的5～40％。该硫酸镁铵复盐/沸石复合材料的制备方法是：以埃洛石纳米管为原料合成沸石；利用不同温度下硫酸镁铵复盐在水中的溶解度差，加热硫酸镁铵复盐水溶液，再冷却析出复盐晶体；将得到的硫酸镁铵复盐配制成水溶液，浸渍到沸石的孔道中，得到复盐/沸石复合材料。该制备方法操作简便，反应条件温和，原料来源丰富，适合大规模生产。该硫酸镁铵/沸石复合材料的储能密度达到397～529J/g，是一种理想的太阳能或工业余热的储热材料。
999
0
本发明提供了一种核壳结构的金属有机框架复合材料及其制备方法与应用，所述金属有机框架复合材料以第四副族金属有机框架材料为核，以稀土金属有机框架材料为壳，所述金属有机框架复合材料具有微孔结构。本发明以第四副族金属有机框架材料为核有利于延长金属有机框架复合材料的使用寿命，两种不同结构的金属有机框架材料穿插在一起，进一步提高了金属有机框架复合材料的稳定性；本发明所述金属有机框架复合材料的微孔结构的存在、比表面积的增大、缺陷的增多及第四副族金属有机框架材料与稀土金属有机框架材料的协同作用，增强了对二氧化碳气体分子的吸附能力。
832
0
本发明公开了一种高温形状记忆泡沫复合材料及其制备方法与堵漏应用。所述复合材料的制备方法包括如下步骤：S1、将纳米粒子的水分散液与环氧单体混合，经搅拌得到水在油中皮克林乳液；将固化剂加入至皮克林乳液中形成反应乳液；S2、将反应乳液倒入模具中，升温固化得到形状记忆环氧泡沫复合材料。本发明利用皮克林乳液模板进行环氧单体和固化剂的聚合，同时结合了发泡和填料粒子增强技术，制备了兼具高转变温度、高强度和韧性以及高压缩率的形状记忆环氧泡沫复合材料。本发明高温形状记忆泡沫复合材料可满足深层、高温地层堵漏需求，将所制形状记忆泡沫复合材料作为堵漏剂，通过其在高温下的自适应膨胀，可有效实现裂缝封堵。
1148
0
本发明公开了一种硅碳复合材料及其制备方法和用途，该硅碳复合材料的制备方法包括如下步骤：(1)以针状焦、硅材料、沥青为原料进行球磨处理，得到硅碳复合材料前驱体；(2)将步骤(1)得到的所述硅碳复合材料前驱体进行炭化处理，得到所述硅碳复合材料。本发明将针状焦与硅材料在沥青粘结剂的作用下，通过混合球磨方法制备的硅碳复合材料具有振实密度大、组分可灵活调控、循环性好、倍率性能好、安全可靠的优点；制备方法工艺简单，反应条件温和，制备过程清洁，环境友好，能耗与成本低廉，易于大规模生产。
1354
0

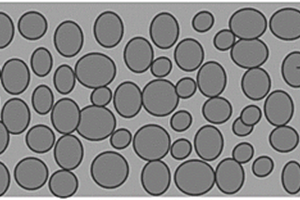

本发明涉及相变储能材料领域，公开了一种相变复合材料粒料及其制备方法和应用以及电池散热器件。该方法包括：1)用液‑固相变材料浸渗多孔介质基体，得到多孔复合材料；2)将所述多孔复合材料造粒，得到多孔复合材料粒料；3)用绝缘树脂包覆所述多孔复合材料粒料，在粒料的表面形成绝缘层。本发明的相变复合材料粒料中，颗粒的外表面都包覆有绝缘树脂，以该粒料与树脂粘合剂加工成的散热器件既具有散热性也具有绝缘性，而且即便材料被损坏依然可以保持绝缘和相变性能。
1012
0
本发明提供一种陶瓷纤维混编织物增强陶瓷基复合材料及其制备方法，陶瓷纤维混编织物增强陶瓷基复合材料的增强材料为石英纤维与氮化硅纤维的混编织物，基体材料为氮化硼陶瓷或硅氮硼陶瓷。石英纤维与氮化硅纤维的混编织物中，石英纤维与氮化硅纤维的质量比为1：（0.2‑5）。该陶瓷纤维混编织物增强陶瓷基复合材料及其制备方法将石英纤维和氮化硅纤维编织成混编织物，作为复合材料的增强材料，混编织物保留着单种纤维的优点，从而可通过提高氮化物陶瓷基复合材料的烧结温度，充分发挥氮化物陶瓷基体材料特性，制备的复合材料在力学性能、耐温性、介电性能能等方面展示出优异性能。
1446
0

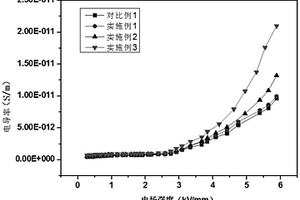

本发明涉及硅橡胶复合材料技术领域，具体涉及一种硅橡胶复合材料及其制备方法。本发明提供的一种硅橡胶复合材料，包括如下重量份的原料：硅橡胶100份、交联剂1‑5份、催化剂1‑3份、表面镀覆有金属层的非线性电导填料5‑30份、抑制剂1‑3份。本发明提供的硅橡胶复合材料五种组分相互配合，在电场作用下可显著提高复合材料的非线性电导特性，有效解决了由于电场不均匀分布或绝缘材料中电荷积聚导致的复合材料加速老化的问题，在电场均化方面有广泛的应用前景。
965
0
本发明涉及一种内含电磁触发微胶囊的智能自润滑复合材料制备方法。所述智能自润滑复合材料包括导电聚合物基体和电磁触发微胶囊。本发明通过外加电磁刺激实现远程调控微胶囊释放芯材活性物质，实现导电聚合物复合材料润滑和抗蚀性能的自修复。与现有的自润滑复合材料相比，本申请复合材料中电磁刺激触发的电流大小或磁场强度可以连续变化，实现可调谐刺激响应。本发明提出的智能复合材料体系及其自修复/自润滑策略在自润滑轴承、抗腐蚀涂层和电池电极材料等领域具有较大的应用潜力和市场价值。
739
0
本发明公开了一种柔性压电传感器及其专用压电复合材料。该压电复合材料包括压电晶体材料和聚合物驻极体材料。所述压电复合材料中，所述压电晶体材料的质量百分含量为0.5％～15％。所述压电晶体材料的粒径为40～10000目。所述压电复合材料还包括导电高分子材料。所述压电复合材料中，所述压电晶体材料的质量百分含量为0.5％～15％；所述导电高分子材料的质量百分含量为0.1％～1％；余量为所述聚合物驻极体材料。本发明压电纳米复合材料压电传感器采用压电晶体材料纳米颗粒和聚合物驻极体材料复合的方式，克服了常规压电式压力传感器硬度大，不具有柔性的缺点和常规聚合物压电材料压电性能差的缺点，具有良好的柔性和韧度，且压电性能相比于聚合物材料，大大提升。
861
0

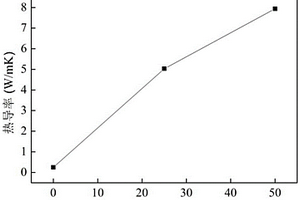

本发明属于导热复合材料技术领域，具体涉及一种具有高热导率的聚丙烯复合材料及其制备方法。所述聚丙烯复合材料由聚丙烯、多巴胺改性填料、马来酸酐接枝聚丙烯组成，其质量之比依次为(47～74％):(25～50％):(1～3％)；所述填料为氮化硼、氧化铝或氮化铝。制备方法为熔融共混法，得到的复合材料具有轻质、耐化学腐蚀、热导率高等优点，相比于普通聚丙烯的热导率(0.24W/mK)，含有25％和50％质量分数填料的复合材料热导率分别提高20.6倍和33倍，达到4.94W/mK和7.92W/mK，可合成具有工业应用价值的导热复合材料，适用于电子封装领域、发光二极管系统、换热器与电机领域等需要热量传递、热管理的领域。
787
0

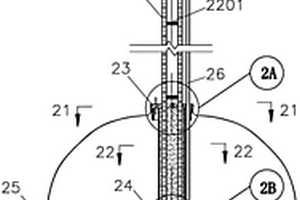

本发明涉及一种采用纤维增强复合材料的舱式锚固装置及施工方法，包括结构锚固组件、粘结套筒和可扩展舱；粘结套筒内设置有至少一根纤维增强复合材料筋、板或绞线。本发明采用纤维增强复合材料的舱式锚固装置，通过高性能纤维增强复合材料筋、板或绞线与可扩展舱的结合大幅度提高了土体锚杆的承载力和耐久性，采用高性能纤维增强复合材料筋、板或绞线与粘结套筒或粘结套管相结合的粘结传力形式有效解决了高性能纤维增强复合材料因横向抗剪强度低而难以可靠锚固的技术难题。采用这项新技术能够在复杂地质条件下，充分调动岩土体自身承载能力，从而提高岩土抗拔构件的承载和防腐性能，并有利于工厂化生产和轻量化运输与安装。
中冶有色为您提供最新的北京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
