全部
▼
热搜：

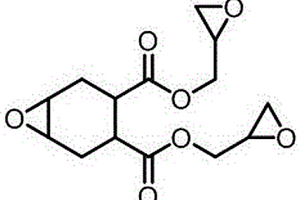

本发明属于基于环氧树脂的化学交联材料的制备技术领域，具体地说，涉及一种二胺加成物交联剂、其制备方法及其制备热可逆交联环氧树脂及其复合材料。所述的二胺加成物交联剂具有式(I)所示的结构：其中：R1为甲基或H，n＝1～3；R为非芳族基团。通过该交联剂制备的环氧树脂及其复合材料，在低温下具备传统化学交联环氧树脂的各种优异性能，在高温下具备热塑性材料的再加工成型性能，降温后再次回复交联特征，称之为“热固-热塑”材料。这种可逆交联环氧树脂及其复合材料具有自我热修复能力，而且再加工成型材料的性能可通过热处理调节，适于制备自修复涂料、电子封装材料，热可逆粘合剂等。
716
0

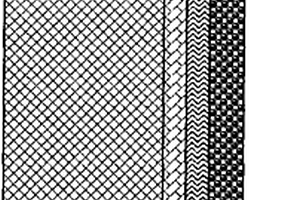

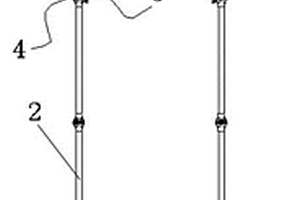

一种复合材料变电构架，包括支撑柱和设置在支撑柱上的绝缘横梁，其特征在于：所述支撑柱包括复合材料圆管，绝缘横梁包括采用拉挤工艺制备的复合材料圆棒，复合材料圆棒的外壁上压接绝缘伞裙；所述复合材料圆管包括从内至外依次设置的基底层、强化层、缓冲层及外层；有益效果是：解决了现有复合材料应用在变电构架时整体稳定性较差的问题；质量轻、强度高、结构稳定、运输安装方便快捷；耐腐蚀、抗盐雾及酸雨；电气性能优异，运行可靠；能大幅度缩减支架跨度，实现紧凑型布置；后期维护量少。

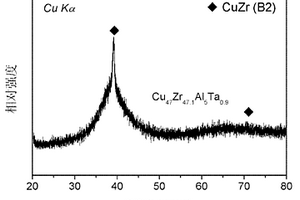

本发明公开了一种具有韧性晶体相CuaZrbAlcMd非晶合金复合材料及其晶体相的均匀化方法,CuaZrbAlcMd中a、b、c、d为摩尔百分数,44≤a≤50,44≤b≤50,3≤c≤7,0.05≤d≤1.50,且a+b+c+d=100;M为金属元素Ta、W、Mo、Nb、Hf、Re中的一种或两种以上的组合。本发明首先采用在惰性气氛保护下电弧炉熔炼目标成分合金,然后采用喷铸、吸铸或是水淬等快速凝固的方法制备各种尺度和形状的块体非晶合金,最后对制得的合金进行性能分析。经本发明方法制备得到的复合材料结构为非晶合金基体上均匀弥散分布着韧性晶体相颗粒,该晶体相颗粒在受力变形过程中可进行马氏体相变,从而使得该复合材料具有明显的拉伸塑性和加工硬化特性等优异的力学性能。
1102
0

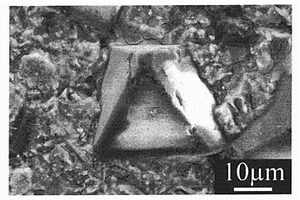

一种高性能金刚石强化Al基电子封装复合材料的制备方法,属于金属基复合材料领域。其特征是在纯Al基体中添加合金元素制成的单质混合粉末或制成Al合金粉末,单质混合粉末或Al合金粉末与金刚石单晶颗粒按照体积分数比75∶25～40∶60混合均匀,装入石墨模具中进行放电等离子烧结,以50～100℃/min的升温速度加入至烧结温度580～800℃,烧结压力30～40MPa,保温保压5～20min,烧结完成即得到高性能金刚石强化Al基电子封装复合材料。合金元素包括B、Si、Cr、Ti、Nb、Ag、Cu等。本发明材料的热导率达到430W/m·K,热膨胀系数6.40ppm/K,抗压强度331MPa,密度仅为3.13g/cm3,有效地解决了材料制备过程中单晶金刚石颗粒的石墨化问题,制备工艺简单,生产效率高。
718
0

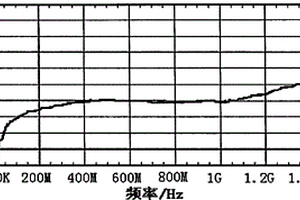

表面贴覆屏蔽布电磁兼容木基复合材料及其制备方法属于电磁兼容材料领域。该发明所得复合材料同时具有电磁屏蔽和电磁波吸收功能,通过表面贴覆镀镍或镀铜屏蔽布的方式赋予木材电磁屏蔽的功能,通过贴接吸波片实现吸收电磁波的功能。以硅橡胶为基体,填充铁氧体、羰基铁、石墨和碳化硅作为吸收剂制备吸波片,然后将吸波片与木材粘接,该方式所得电磁兼容木基复合材料的屏蔽效能在60DB左右,吸波效能在1MHZ～1.5GHZ频率范围内最小值为-24.85,反射率小于-10DB的带宽为240MHZ。
1066
0
本发明涉及一种生物降解支架复合材料及其制备方法,该降解材料具有多梯度的复合结构,包括:由医用金属或其合金构成的基体;附于基体表面的化学偶联层;附于化学偶联层表面的高分子过渡层;固定于高分子过渡层表面的可降解高分子功能层。本发明所公开的支架复合材料具有优异的力学性能、降解性能和生物相容性能,同时还可以吸收和附载所需的治疗性药物,满足临床治疗的需要。本发明的降解复合材料可用作食道、胆管、肠道、尿道、气管等非血管管腔以及血管的支架材料,同时还可用于制作人造骨、骨钉、骨连接件、骨缝合线、缝合用锚、脊椎骨盘、止血夹、止血钳、止血板、止血螺钉、组织粘合剂、密封剂等医用器件或制品。
1068
0
一种炭基复合材料快速定向渗积微观结构调控的方法,该方法有三大步骤:一:以天然气和丙烷为碳源物质,氢气为稀释气体,采用化学气相快速定向渗积工艺制备炭基复合材料;二:在0～50小时内,预制体的中心温度为1060℃～1080℃,渗积压力为2KPA～5KPA,天然气的流量为每千克炭纤维预制体50G,天然气和丙烷的体积比为7～8∶1,氢气和丙烷的体积比为2～3∶1,将在炭纤维表面将生长一层粗糙层热解炭界面层;三:在50～200小时内,预制体的中心温度为1070℃～1150℃,渗积压力为5KPA～10KPA,天然气的流量为每千克炭纤维预制体50G～100G,天然气和丙烷的体积比为7～9∶1,氢气和丙烷的体积比为1～3∶1,将在粗糙层界面层表面继续生长粗糙层热解炭,达到炭基复合材料内全部均一结构热解炭的生成。
773
0
本发明公开了一种中空玻璃微球/铁氧体软磁复合材料的制备方法。采用本方法可以在低温下制备出中空玻璃微球/铁氧体复合材料,有效的降低了生产能耗。具体方法是以氯化亚铁、醋酸铵和双氧水分别为主盐、缓冲液和还原剂对玻璃微球在20-100℃进行铁氧体化学镀,反应30MIN后抽滤烘干,得到中空玻璃微球/铁氧体软磁复合材料。
1098
0

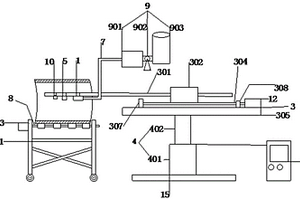

本发明涉及复合材料技术领域，尤其是涉及一种用于复合材料舱的硅橡胶防护层制备装置，包括旋转托架，旋转托架上设有用于复合材料舱旋转的托舱旋转机构;还包括可以插入复合材料舱内的移动杆，移动杆一端横向延伸与横向移动机构连接，横向移动机构固定于纵向移动机构上，纵向移动机构底部固定于底座上；远离横向移动机构的移动杆一端依次安装有烘干机构和挤出模头，挤出模头通过导流管与进料机构连通；还包括一种用于复合材料舱硅橡胶防护层的制备方法，通过可联动的制备装置的结构设计及硅橡胶防护层制备方法，以解决对高粘流态硅橡胶涂层不均匀、刚性较大的复合材料表面涂层不方便等问题。
918
0
本发明属于复合材料技术领域，具体公开了一种防静电砂木复合材料及其制备方法。该复合材料首次采用聚丙烯酰胺、活性炭、黏土和偶联剂配合使用，利用偶联剂来提高纳米二氧化态和导电纤维在高含量硅砂体系中的分散性和稳定性，提高复合材料的抗静电性能，特别是高温下的抗静电性能的持久性；利用活性炭和聚丙烯酰胺两者配合，活性炭内部丰富的孔隙能吸附聚丙烯酰胺，并利用聚丙烯酰胺的大量酰胺和羧基亲水基团来吸附水分，并锁水于活性炭内部，大大提高了复合材料内部的湿度，增加了导电率，从而提高了抗静电效果；聚丙烯酰胺中的C＝O基团能与表面缺氧的二氧化硅键合，提高了分子间的相互作用力，保证了复合材料在高温下的稳定性。
1125
0
本发明提供一种耐高温金属聚酰亚胺复合材料及其制备方法，属于复合材料领域；本发明将金属粉体、聚酰亚胺树脂、分散剂和稀释剂混合后，经过烘干、酰胺化、机械粉碎得到金属聚酰亚胺复合粉体，经过模压成型后得到金属聚酰亚胺复合材料。该方法在聚酰亚胺树脂中引入了金属粉体填料，金属粉体具有良好的耐高温性能和热传导特性，可以有效提升复合材料耐高温性能。此外，金属粉体具有良好的电磁特性，所制备的复合材料可制成多种电磁功能器件。本发明制备的复合材料可耐500℃以上高温，而且具有成型工艺简单、加工性能好、电磁特性可调节等优点，广泛适用于耐高温电磁功能领域。

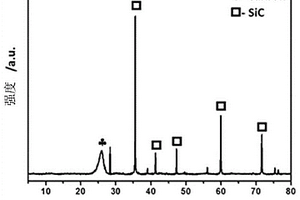

本发明涉及一种Hf‑Ta‑C增强的C/SiC陶瓷基复合材料的制备方法，所述制备方法包括如下步骤：(1)提供碳/碳基体；(2)以硅合金为反应物，采用反应熔渗法将所述碳/碳基体制成C/SiC陶瓷基复合材料；(3)以铪钽前驱体溶液作为反应物，采用浸渍裂解法与所述C/SiC陶瓷基复合材料反应，制得所述Hf‑Ta‑C增强的C/SiC陶瓷基复合材料。该制备方法充分发挥反应熔渗法高效率优势，并借助于浸渍裂解法，进一步降低孔隙率和复合材料的抗烧蚀性能，从而有效解决了C/SiC陶瓷基复合材料孔隙较多而导致抗烧蚀性能较差的问题。
805
0

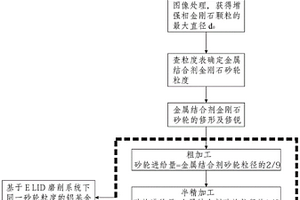

本发明公开了一种铝基金刚石复合材料精密加工方法，属于难加工复合材料精密超精密加工技术领域。磁性工作台依靠磁力吸附铝基金刚石复合材料，金属结合剂金刚石砂轮作为ELID磨削刀具，磨削液为含有电解质及缓蚀剂的电解复合液。本发明通过电火花加工蚀除掉铝基体及金刚石颗粒表层金属化涂层，使材料表层增强相金刚石颗粒充分地暴露出来，便于图像处理提取金刚石颗粒直径以确定金属结合剂金刚石刀具的粒度(增强相金刚石颗粒直径的2～2.5倍)及加工工艺参数。刀具一次装夹仅改变砂轮进给量完成铝基金刚石复合材料的粗加工、半精加工及精加工，实现复合材料的精密加工，有效提高了铝基金刚石复合材料的加工精度和加工效率。
807
0

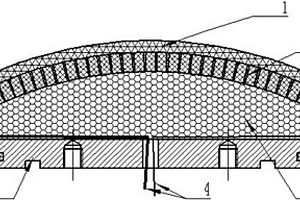

本发明提供了一种基于球冠形压电复合材料的换能器及其制作方法，所述的换能器包括压电复合材料(2)和两根电极线(4)；所述压电复合材料(2)呈球冠形结构，所述的球冠形结构由压电陶瓷圆片切割成的若干个压电陶瓷小柱(7)粘结而成，该球冠形结构的内、外表面镀有正负电极；两根电极线(4)的一端分别焊接于正负电极上，并从换能器内引出两根电极线(4)的另一端。利用本发明中具有球冠形结构的压电陶瓷复合材料制备得到的换能器，能够满足大功率辐射的要求，这种球冠形压电复合材料结构设计模式，克服了整体球冠振动模态复杂、指向性混乱、能量输出小的缺点，而采用小柱压电复合材料单一振动模式，能够实现所需要形状的等幅同相振动。
1134
0

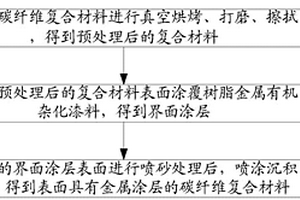

本发明提供了一种碳纤维复合材料表面金属涂层的制备方法，属于材料表面处理技术领域。所述制备方法包括以下步骤：首先对碳纤维复合材料进行真空烘烤、打磨、擦拭，得到预处理后的复合材料；在所述预处理后的复合材料表面涂覆树脂金属有机杂化漆料，得到界面涂层；对得到的界面涂层表面进行喷砂处理后，喷涂沉积金属，得到表面具有金属涂层的碳纤维复合材料。本发明提供的制备方法，制得的金属涂层表面均匀致密，与碳纤维复合材料的结合强度强。
797
0
本发明涉及一种基于间断铺层的复合材料薄壁壳体的制备方法，属于复合材料结构设计和复合材料加工工艺技术领域。本发明的复合材料薄壁壳体变形小，在室温条件下最大变形不超过0.5mm，这对确保空间遥感系统的面遮拦比、调制传递函数(MTF)以及杂光系数至关重要。本发明的复合材料薄壁壳体结构形式简单，省却了筋或肋等繁琐结构，也减轻了结构重量。本发明的复合材料薄壁壳体工艺成熟度高，工装模具简单，对固化设备适用性较好，生产周期短。
1003
0
本申请涉及材料领域，特别是涉及一种耐高温高压的复合材料结构、使用该复合材料结构制造的胶筒、胶筒制造方法、具有该胶筒的封隔器及桥塞。复合材料结构，复合材料结构由石墨金属丝混合体与耐高温纤维编织而成；石墨金属丝混合体包括连续的金属丝和石墨条，金属丝插入石墨条的内部或缠绕在石墨条的表面。金属丝插入石墨条的内部或缠绕在石墨条的表面，能够约束石墨条的形变，能防止石墨金属丝混合体在轴向压力作用时被压裂。金属丝与石墨条均具有耐高温的特性，使得石墨金属丝混合体具有良好的耐高温性。当石墨金属丝混合体与耐高温纤维编织而成复合材料结构时，能够有效的降低本申请复合材料结构的硬度，从而易于压缩。

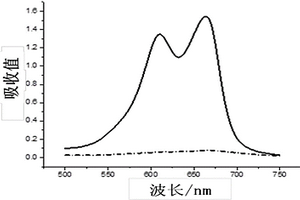

本发明提供了一种二氧化硅-石墨烯复合材料、其制备方法及去除水中染料污染物的处理方法。该二氧化硅-石墨烯复合材料具有层叠排布的石墨烯片层结构，且二氧化硅负载于上述片层结构上。上述二氧化硅-石墨烯复合材料具有高比表面积、易分散和亲水性好的优点。同时由于二氧化硅-石墨烯复合材料是一种多孔的片层结构，并且石墨烯的π共轭结构可以和染料分子的π官能团产生较强的相互作用，这有利于提高二氧化硅-石墨烯复合材料对染料的吸附效率，从而使得本发明提供的复合材料对水中染料污染物具有较好的吸附效果。因此该材料还具有对染料污染物去除速率快，吸附量大，吸附稳定的特点。
1011
0
本发明公开了一种钛硅分子筛的复合材料及其 合成方法，该复合材料的特征在于同时具有MCM－41和ZSM －5的特征，即在其X－射线衍射谱图中，具有2θ角在2.2°、 3.8°、4.4°、5.8°处的四个峰，同时其红外谱图中，具有波数在550cm－1和960cm－1的谱带。该复合材料是将钛源、硅源和有机胺的水溶液形成水解液后，在－5℃～190℃处理2小时～15天，再加入阳离子表面活性剂的水溶液混合均匀并在水热条件下晶化得到。
689
0
本发明涉及一种用于摩阻材料的超高分子量聚乙烯复合材料的制备方法,首先利用塑料双辊共混机向超高分子量聚乙烯中同时加入聚氨酯、马来酸酐接枝聚乙烯和酚类抗氧剂,共混,然后在所需成品形状的模具中,放入上述已共混完毕的复合材料,预热,压制,取出后冷却至室温,即为本发明的摩阻材料用的超高分子量聚乙烯复合材料。本发明的材料仍然为热塑性材料,可以加热后重新成型,加工成型方法简单,又保持良好的抗冲击性。
1075
0
本发明属于一种复合材料编织预制填充带及其制备方法，涉及编织预制填充带的结构形状及其尺寸的标准化设计以及编织预制技术，并用此填充带提供复合材料结构件在封闭或半开放三角区的整体性填充，可以提高填充区的连接特性、整体特性和结构完整性，从而提升复合材料结构件的使用性能；同时，此填充带的内部可包裹布拉格光栅光纤，使其成为固化后复合材料结构件内嵌的传感器，从而在线监测复合材料结构件在服役状态下遭受异物冲击的威胁，提高复合材料结构件的使用安全性和产品的价值。
1012
0

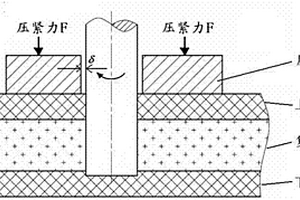

本发明涉及一种铣削芳纶纤维复合材料的方法，特别是涉及厚度在15mm以下的芳纶纤维复合材料板材的加工，属于复合材料加工技术领域。用夹具将待加工的芳纶纤维复合材料夹紧；用刀具待加工的芳纶纤维复合材料进行铣削。本发明针对芳纶纤维复合材料高韧性、高强度、与树脂基体结合力差等特点，发明的铣削工艺方法，所加工的零件表面质量高，杜绝了起毛、分层、烧焦等现象的出现。
1043
0
本发明属于复合材料制造技术,涉及一种液态成型用预制织物及其制备方法。本发明的预制织物,包括基底纤维织物,其特征在于,在基底纤维织物的一个表面或者两个表面粘附一层增韧层。本发明预制织物的制备方法,制备的步骤为:粘附增韧层;粘附定型层。本发明的预制织物兼具层间选择性增韧和定型功能,在保持复合材料液态成型能力和良好的织物预制定型性能的同时,实现了复合材料的高韧性改性。
1153
0
本发明公开了一种聚酯/石墨纳米复合材料及其制备方法与专用缩聚催化剂。该制备方法包括以下步骤:(1)用有机化试剂对氧化石墨进行有机化处理,得到有机化氧化石墨;(2)将所述的有机化石墨分散在液体中,再滴加入TiO2/SiO2溶胶,得到氧化石墨缩聚催化剂;将氧化石墨缩聚催化剂经还原处理得到石墨缩聚催化剂;然后用氧化石墨缩聚催化剂或石墨缩聚催化剂催化缩聚反应得到聚酯/石墨纳米复合材料。用该石墨缩聚催化剂催化缩聚反应制备的复合材料具有较高的结晶温度,很好的阻隔功能及优良的导电性能。
1271
0

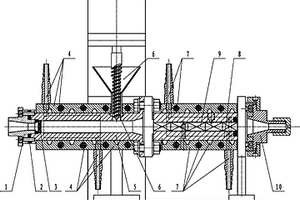

本发明为生产单聚合物复合材料制品的准熔融静态混合方法,属于聚合物复合材料成型加工领域。基体材料通过常规的聚合物加工设备熔融塑化,基体材料保持熔融状态,在压力作用下经过绝热板和分流板进入主体,在绝热板、分流板、主体和快速冷却装置作用下,基体材料由熔融状态快速冷却至准熔融状态;纤维增强体材料通过纤维加料装置进入主体中,在压力作用下同准熔融状态的基体材料一起进入静态混合装置,通过温控装置保持静态混合装置的温度在基体材料熔融温度以下,在静态混合元件的作用下基体材料和纤维增强体材料混合均匀,最后继续在压力作用下挤出设备成型制品。本发明大范围发挥单聚合物复合材料的良好的界面粘结性能和优越的回收再利用性能。
1144
0

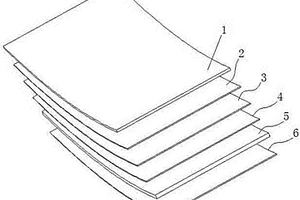

本实用新型公开了一种三维复合材料聚光反射镜，从上至下包括薄玻璃、敏化层、反射层、反射层保护层、复合材料层、外保护层，各层之间精密结合为一整体，其中，复合材料层为采用复合材料纺织或编织的结构。本实用新型在采用聚光反射镜中采用复合材料层，提高了聚光反射镜的强度，简化了原始制备工艺中需要钢化玻璃的过程，从而大大的减小了制造成本，进而将降低光热发电成本，其解决了当前光热发电中上网电价成本过高的重要问题。
973
0
本发明提供了一种具有紫外屏蔽和损伤自报告双功能的环氧树脂复合材料及制备方法，属于复合材料制备和结构监测技术领域，所述复合材料按重量份数由100份环氧树脂、60~87份固化剂、0~9份催化剂、45~300份纤维制备而成。本发明体系无需加入紫外屏蔽剂和任何力色团添加剂，所得环氧树脂材料即可表现出优异的紫外屏蔽和力致变色能力。同时复合材料在周期性冲击下能够表现出强烈色彩变化，为机械冲击造成的材料损伤提供一种有效准确的预测能力。与现有材料的损伤后分析不同，这种高分子复合材料在受损断裂前颜色就会发生改变，为保障材料的安全使用提供一种警示作用。
862
0
本发明涉及热塑性材料技术领域，本发明涉及一种热塑性复合材料的制备方法，所述方法包括如下步骤：(1)将聚碳酸酯粒料从挤出机的喂料口喂入，并运行挤出机；(2)待挤出机的机头出料口开始出料后，将纤维材料从所述喂料口喂入并与聚碳酸酯一起挤出造粒，获得所述热塑性复合材料；其中，所述热塑性复合材料的包含80质量％至90质量％的聚碳酸酯粒料和10质量％至20质量％的纤维。本发明还涉及热塑性复合材料及其在制备5G天线罩中的应用。本发明的热塑性复合材料具有高强度、高透波等优点，特别适合于制备5G天线罩。
1107
0
本发明属于聚合物复合材料领域，特别涉及聚碳酸亚丙酯/纤维素复合材料及其制备方法。将占复合材料总量0.1wt%～15wt%的磷酸酯与1wt%～60wt%的纤维素用捏合机于120～150℃下机械混合；然后将混合物与干燥好的占复合材料总量25wt%～98.9wt%的聚碳酸亚丙酯进行熔融共混，得到聚碳酸亚丙酯/纤维素复合材料。磷酸酯的加入，一方面可以促进纤维素在聚碳酸亚丙酯中的分散，提高两者的相容性，另一方面其本身也可以改善聚碳酸亚丙酯的热稳定性、玻璃化转变温度。这样在磷酸酯和纤维素的协同作用下，使得聚碳酸亚丙酯的玻璃化转变温度、热稳定性和力学性能都能够得到明显提高，从而提升了聚碳酸亚丙酯的应用价值。
1258
0

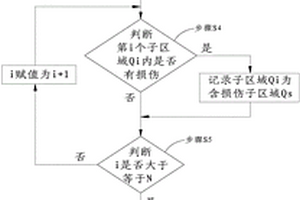

本发明公开了一种复合材料板结构的损伤监测方法，属于复合材料板结构的损伤监测技术领域，为解决现有方法效率低、精度差、无法对多损伤同时识别等问题而设计。本发明复合材料板结构的损伤监测方法是基于压电元件和Lamb波的损伤监测方法，该方法使用损伤因子法对待监测复合材料板结构进行损伤位置的预判断，然后对预判存在有损伤的区域进行成像以确定损伤的准确位置。本发明复合材料板结构的损伤监测方法能够节省大量的监测时间，提高了监测效率，可实现多损伤的定位，增强了对损伤数量和位置判断的准确性。
中冶有色为您提供最新的北京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
