北京有色金属复合材料技术理论与应用

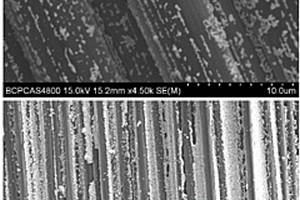

降低金属基复合材料成型温度的制备方法 820

 0

本发明属于金属基复合材料研究领域，具体涉及一种连续纤维增强钛基复合材料降低成型温度的制备方法。采用优化金属先驱丝最外层涂层性能的方法，包括采用优化涂层种类等途径，提高最外层涂层的韧性及变形能力，从而降低钛基复合材料成型温度，从整体优化钛基复合材料的微观组织及力学性能等。采用该方法既可以实现钛基复合材料的致密化成型，同时可降低复合材料的成型温度，从而控制界面反应程度，实现界面反应和致密化的协同调控，进而优化钛基复合材料的综合力学性能。

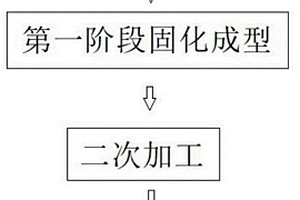

耐高温双马树脂基复合材料分段固化成型的方法 984

 0

本发明涉及材料技术领域，尤其涉及一种耐高温双马树脂基复合材料分段固化成型的方法。该方法中，耐高温双马树脂基复合材料分段成型的思路，将固化分为第一阶段固化成型和第二阶段固化成型，复合材料标准成型固化工艺未全部执行完毕，即开始降低热压罐内温度和压力，然后根据后续工艺需要，可对完成一阶段固化的复合材料制件进行机械加工、预浸料铺贴、筋条胶接、芯材胶接等二次加工工序，然后再按照标准固化工艺执行未完成的固化工艺流程。这种复杂结构的复合材料分段成型方法在不影响制件性能和质量的前提下，能够缩短工艺流程、提高制件的生产制造效率，减少复合材料长时高温处理导致的热变形、热老化问题，降低复合材料制件生产制造成本。

耐原子氧改性预浸料，复合材料及其制备方法 898

 0

本申请实施例示出一种耐原子氧改性预浸料，复合材料及其制备方法，本申请实施例示出的技术方案根据叠层连续纤维树脂基复合材料的结构和失效特征，通过复合材料的材料和结构设计，使最终复合材料具有表面和层间的层层耐原子氧隔离作用，同时抑制表面和内部微裂纹、缺陷、损伤造成的复合材料耐原子氧问题，同时可一定程度上提高复合材料的层间力学性能，由此发展一种高耐原子氧高性能的连续纤维树脂基复合材料及其制备技术。

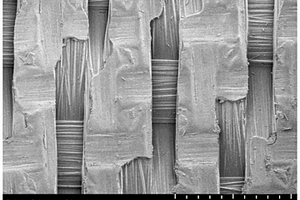

具图案化导电结构纤维布的制备方法及复合材料 841

 0

本发明属于结构复合材料的技术领域，涉及一种具图案化导电结构纤维布的制备方法及复合材料。本发明根据叠层纤维树脂基复合材料的结构特征，利用这种方法可以实现纤维层内的导电连接，同时保持纤维铺层的柔软性，并可利用层内图案化导电改性的纤维层进一步制备层内高导电性的复合材料。本发明结合叠层纤维复合材料的结构特征，利用有机银试剂的溶液均一性、渗透性、可打印性和原位金属化特征，实现传统方法难以实现的复合材料的层内及表层导电化结构构建，并可进一步结合层间导电结构实现各种具有多层次复合的导电结构的复合材料的制备，使其获得防雷击、电磁屏蔽、内置电子电路、防除冰等应用。

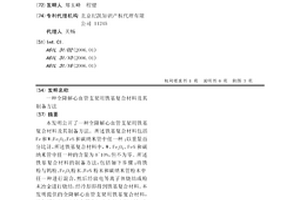

全降解心血管支架用铁基复合材料及其制备方法 1026

 0

本发明公开了一种全降解心血管支架用铁基复合材料及其制备方法。所述铁基复合材料包括Fe和W、Fe2O3、FeS和碳纳米管中任一种；以重量百分比计，所述铁基复合材料中，W、Fe2O3、FeS和碳纳米管中任一种的含量为0~10%，但不为零。所述铁基复合材料的制备方法，包括如下步骤：将铁粉与钨粉、Fe2O3粉末、FeS粉末和碳纳米管粉末中任一种进行混合，然后经放电等离子体烧结或粉末冶金进行烧结，经冷却即得到铁基复合材料。本发明提供的全降解心血管支架用铁基复合材料，避免了传统的惰性金属支架存在的晚期血栓、支架再狭窄等问题。选用对人体无害的二次相作为复合材料的增强相，一方面提高了铁基体在体液环境中的腐蚀速率，使铁基体的腐蚀更均匀。

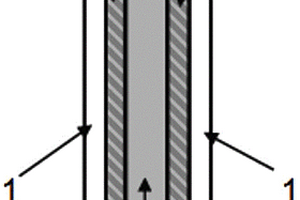

复合材料连接件与金属连接件的连接结构及方法 1072

 0

本发明涉及一种复合材料连接件与金属连接件的连接结构及方法，其中复合材料连接件与金属连接件的连接结构，包括复合材料连接件和金属连接件，还包括一用于增加复合材料连接件在与金属连接件连接强度的加强件，所述加强件、所述复合材料连接件与所述金属连接件依次连接。本发明的有益效果是：采用本发明复合材料连接件与所述金属材料连接结构及方法，克服了金属材料和复合材料间的热膨胀差异大的问题的同时，增强复合材料连接件与金属连接件之间的连接强度。

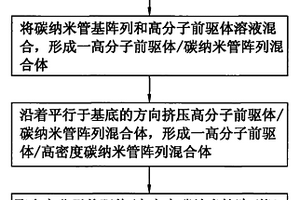

高密度碳纳米管阵列复合材料的制备方法 929

 0

一种高密度碳纳米管阵列复合材料的制备方法,该方法包括以下步骤:提供一形成于一基底的碳纳米管阵列和一高分子前驱体溶液;将碳纳米管阵列和高分子前驱体溶液混合,形成一高分子前驱体/碳纳米管阵列混合体;沿着平行于基底的方向挤压高分子前驱体/碳纳米管阵列混合体,形成一高分子前驱体/高密度碳纳米管阵列混合体;聚合高分子前驱体/高密度碳纳米管阵列混合体中的高分子前驱体,从而形成高密度碳纳米管阵列复合材料。本发明的高密度碳纳米管阵列复合材料具有良好的导热性能,可广泛地应用于导热材料或复合材料等方面。

以废印刷电路板中的玻璃纤维增强的复合材料及制备方法 924

 0

本发明涉及以废印刷电路板中的玻璃纤维增强的复合材料及制备方法。将从废印刷电路板中分离得到的玻璃纤维片切割成尺寸在1～4厘米的玻璃纤维块,将得到的玻璃纤维块与改性剂共混后再与高分子基体材料混合,同时加入抗氧剂后熔融共混;得到以废印刷电路板中的玻璃纤维增强的复合材料;其中复合材料中的废印刷电路板中的玻璃纤维块为4～45WT%;改性剂为0～2WT%;高分子基体材料为50～95WT%;抗氧剂为0.1～5WT%。本发明的复合材料有效地降低了材料的制造成本,能够对废印刷电路板中的玻璃纤维非金属材料进行全部的有效利用,且能耗低,无污染,工艺简单可行。

介孔异质复合材料热物性的计算方法 1130

 0

本发明涉及复合材料性能研究领域，具体的说是一种介孔异质复合材料热物性的计算方法，按照以下步骤进行，样品表征：对复合材料的结构、组成等性能进行了表征；测试热物性：对复合材料进行热物性测试，测量出各个样品的热导率等值；理论计算热物性：采用动力学理论，结合分子动力学模拟，分别提炼介孔异质复合材料基材和填充物的热导率，并考虑了其间存在的近场辐射、界面散射以及基材与填充物相耦合的作用，得到复合材料的有效热导率；验证：结合实验结果，进一步完善纳米孔隙尺度下介孔异质复合材料传热的相应数理模型。本发明同现有技术相比，解决了纳米孔隙条件下复合材料热物理性能参数的求解，提高了得到热物性的准确度，优化材料设计。

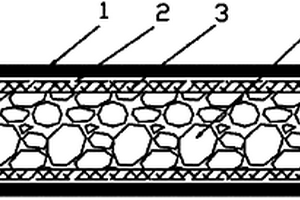

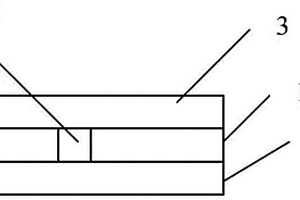

复合材料板 1146

 0

本实用新型涉及一种复合材料板，包括：一个夹芯层；两个蒙皮层，包覆在所述夹芯层的外表面；和聚双环戊二烯层，设置在至少一个所述蒙皮层的外表面。本实用新型所述的复合材料板在纤维增强材料外部包覆了聚双环戊二烯层，解决了常规纤维增强树脂基复合材料在受到冲击载荷时易出现的分层失效以及耐磨性差的问题。该复合材料板材可广泛应用于矿山、铁路、公路运输重型车辆及货斗上的载重或承重部件中。本实用新型中的复合材料板材可以通过反应注射成型工艺结合真空辅助成型工艺实现，适用于工业化生产。

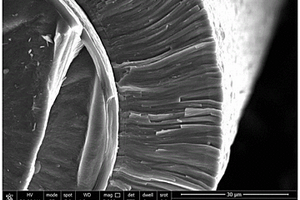

碳化钛MXene纤维纳米复合材料制备方法及应用 840

 0

本发明涉及一种碳化钛MXene纤维纳米复合材料制备方法及应用。由于结构缺陷和弱界面作用导致的MXene纤维结构松散，导致兼具高力学和高电导率的高密实MXene纤维纳米复合材料的制备一直以来是一个难点。为此，本发明利用界面作用和热拉诱导力的协同作用于纤维表面原位形成聚碳酸酯聚合物保护层，同时进行低温拉伸处理制备高密实性MXene纤维纳米复合材料，从而提升了纤维纳米复合材料的取向度并减少其孔隙率。因此，本发明制备出的高密性MXene纤维纳米复合材料不仅拥有高力学强度622.3MPa、高韧性75.4MJ m‑3，还具有高电导率8935.0S cm‑1。同时，基于此种高密实性MXene纤维纳米复合材料编织成的织物不仅具有高电磁屏蔽性能，还具有极好的抗弯曲稳定性能。

在碳纤维增强碳化硅复合材料基体表面制备活性金属连接层的方法及装置 1039

 0

一种在碳纤维增强碳化硅复合材料基体表面制备活性金属连接层的方法及装置，其特征在于将等离子喷枪、运动机构和C_f/SiC基体置于氩气保护仓内，用等离子喷涂方法在C_f/SiC基体上制备金属连接层。喷涂时根据喷涂材料的性质将C_f/SiC基体加热至300‑1100℃之间。该连接层可以用于C_f/SiC复合材料与金属连接部件的钎焊、扩散焊或者熔焊连接。根据被焊接金属部件的需要，活性层的成份为Cu、Mo、Ti单质合金粉末或者它们与其它合金粉末的复合。喷涂过程中加热基体后可以确保C_f/SiC复合材料与沉积的金属颗粒在喷涂过程中发生微区的界面冶金反应，使活性金属连接层与C_f/SiC基体的界面结合得到显著提高。

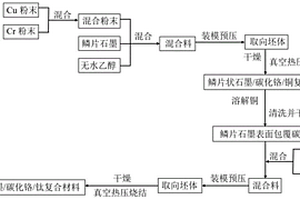

制备高导热鳞片石墨/碳化铬/钛基复合材料的方法 785

 0

一种制备高导热鳞片石墨/碳化铬/钛基复合材料的方法，属于金属基复合材料研究领域。鳞片石墨具有优异的二维导热性能，是提高钛基复合材料的热导率的理想增强相。而钛作为强碳化物形成元素极易与碳发生反应，在钛与石墨界面处产生过厚碳化钛反应层从而严重影响复合材料整体热导率。在鳞片石墨表面包覆一层碳化铬，然后与钛基体经真空热压烧结结合，能有效阻止这一影响热导率的有害界面反应，制备出二维高导热鳞片状石墨/碳化铬/钛复合材料。本发明所制备的复合材料导热率在二维平面超过435W/(m·k)。

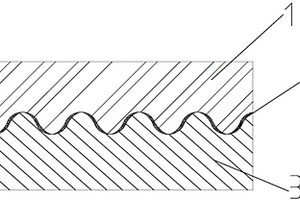

基于高周波混材无胶复合材料 944

 0

本发明涉及一种基于高周波混材无胶复合新材料，新材料由至少两块密度不超过0.7kg/m³的木板通过高周波加热压制而成，相邻木板之间形成退化连接层，复合材料的顺纹抗压强度为100‑120MPa，抗弯强度为200‑230MPa，新材料由如下步骤制备而成：预处理、层叠处理、加热加压处理、固化处理、降温处理和养生处理；本发明提供了一种基于高周波混材无胶复合材料，该复合材料强度高、韧性大，具有甲醛和二甲苯含量低的特点，同时还具有防水和防裂的性能。

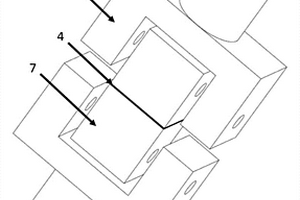

复合材料层间法向强度测试方法 763

 0

本发明公开了一种复合材料层间法向强度测试方法，属于复合材料及材料性能测试技术领域。本发明的方法，试验件为方形平板块状体，在铺贴过程中，在预定测试界面的上下两个铺层之间插入不覆盖测试区域的聚四氟乙烯薄膜，然后固化成型；采用测试装置对复合材料层间强度进行测试。本发明是一种针对复合材料层间法向拉伸强度的测试方法，此方法突破了以往方法对待测试验件层间性能的限制。可以根据待测复合材料的层间性能而设计对应的聚四氟乙烯薄膜镂空区的尺寸，从而对试验中层间法向破坏载荷得到控制，保证复合材料的层间破坏先于金属块与试验件间的胶黏剂破坏，进而保证破坏模式。

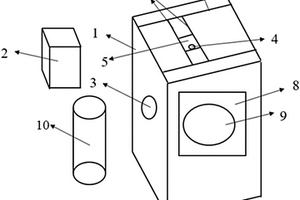

热固性纤维复合材料3D打印机及其打印方法 825

 0

本发明公开了一种热固性纤维复合材料3D打印机及其打印方法。本发明将预浸料缠绕在打印材料滚轮上，经过热固性树脂池，包裹上树脂后形成复合打印材料，经过传动轮，控制复合打印材料的进给速度，经过导管连接至打印头，导管保护复合打印材料不受外界环境污染，保持复合打印材料的纯度；打印完毕后，被打印件在温控箱内固化成型，形成热固性复合材料3D打印制品，温控箱连接真空泵，对温控箱抽真空，防止气泡产生；高温定型后形成的热固性复合材料3D打印制品，具有不变形的优点；本发明的方法制备复合材料较传统方法更加高效和经济实用；通过本发明的方法制备的复合材料较热塑性复合材料力学性能更加优异，能够应用于航空航天和汽车等领域。

溴化丁基橡胶介电弹性体复合材料及其制备方法 846

 0

本发明涉及一种溴化丁基橡胶介电弹性体复合材料及其制备方法，以质量份数计，将溴化丁基橡胶100份、硫化体系1.5-9份、高介电陶瓷填料10-50份、极性增塑剂10-50份共混，在20-60℃混炼均匀，出片，混炼胶室温停放7-16h后，在平板硫化机上硫化，制得溴化丁基橡胶介电弹性体复合材料。本发明以溴化丁基橡胶为基体，向基体中添加高介电常数的介电陶瓷填料和极性小分子增塑剂，所制备的介电弹性体复合材料具有高介电常数、低弹性模量及优良延展性的特点，同时可以在较低的外加电场下获得高电致形变，改善了传统方法中介电弹性体需要在高电压下才能产生大电致形变的情况。

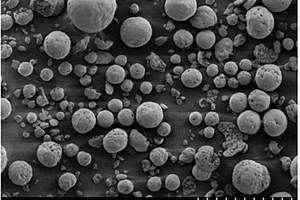

绿泥石介孔复合材料和负载型催化剂及其制备方法和应用以及环己酮甘油缩酮的制备方法 714

 0

本发明公开了一种球形绿泥石介孔复合材料，该球形绿泥石介孔复合材料的制备方法，由该方法制备的球形绿泥石介孔复合材料，含有该球形绿泥石介孔复合材料的负载型催化剂，该负载型催化剂的制备方法，由该方法制备的负载型催化剂，该负载型催化剂在缩酮反应中的应用，以及使用该负载型催化剂的制备环己酮甘油缩酮的方法，其中，所述球形绿泥石介孔复合材料含有绿泥石、具有一维六方孔道分布结构的介孔分子筛材料和具有二维六方孔道分布结构的介孔分子筛材料。采用本发明的所述球形绿泥石介孔复合材料作为载体制成的负载型催化剂在缩酮反应过程中可以显著提高反应原料的转化率。

形状记忆复合材料的制备方法 1082

 0

本发明属于形状记忆材料技术领域，涉及一种面向航空航天领域应用的形状记忆复合材料的制备方法。本发明中的形状记忆复合材料采用取向非连续纤维与形状记忆热塑性或热固性树脂基体复合得到，纤维在复合材料中呈高度取向状态，与连续纤维增强复合材料相比力学性能保持率较高；同时纤维是不连续的，且纤维平均长度与纤维体积分数均可调节，通过协同优化可提高材料在形状记忆转变温度以上的破坏应变，使其具备较好的变形性和较高的折叠率，同时提高形状固定率。本发明实现了形状记忆复合材料力学性能和形状记忆性能的综合优化，在航空航天形状记忆复合材料应用领域具备广阔的应用潜力。

无卤阻燃高抗冲聚苯乙烯复合材料及其制备方法 1061

 0

一种无卤阻燃高抗冲聚苯乙烯复合材料及其制备方法属于高分子材料技术领域。本发明所提供的无卤阻燃HIPS复合材料,按重量份,包括HIPS?65-85份、成炭剂PPO?15-35份、阻燃剂MRP?5-20份、增韧剂SEBS?4-15份、助阻燃剂PTFE?0.3-1.5份、助阻燃剂纳米无机填料0.3-1.5份以及抗氧剂0.1-0.5份。其制备方法为:首先将HIPS、助阻燃剂PTFE、助阻燃剂纳米无机填料按一定重量配比在高速搅拌下混合均匀后,于双螺杆挤出机中熔融混炼造粒,制备出HIPS/助阻燃剂母料。然后将HIPS、成炭剂、阻燃剂、增韧剂、HIPS/助阻燃剂母料、抗氧剂按一定重量配比在高速搅拌下混合均匀后,于双螺杆挤出机中熔融混炼造粒。本发明所提供的无卤阻燃HIPS复合材料不含卤素,达到高阻燃级别的同时各项力学性能优异。

竹焦油树脂基碳纤维复合材料及其制备方法 1173

 0

本发明提供了一种竹焦油树脂基碳纤维复合材料及其制备方法,通过将树脂研磨,溶解于有机溶剂中,然后与在有机溶剂中分散的碳纤维混合均匀,将干燥后的混合物经过热压即可得到碳纤维/竹焦油树脂复合材料。制备的复合材料具有较好的力学性能和较高的耐热性,层间剪切强度可达17.1MPa,在惰性气氛300～400℃下仍然能够保持稳定。

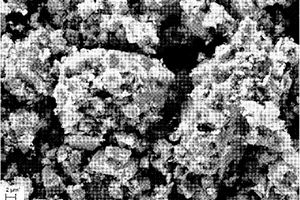

以硅藻土为原料制备多孔硅/炭复合材料及应用 694

 0

本发明提供了以硅藻土为原料,制备多孔硅/炭复合材料的方法。其特征是以硅藻土为原料,通过简单提纯和纯化处理,之后采用金属热还原的办法得到具有多孔结构的硅,再通过与炭材料和/或炭的前躯体机械球磨,水热炭化,热解炭化,或化学气相沉积的方法制得了多孔硅/炭复合材料。该复合材料可直接用于锂离子电池负极,也可将其与其它负极材料混合使用作为锂离子电池负极材料。该材料与纯硅材料作为锂离子电池负极材料相比,首次可逆容量和循环稳定性有了很大提高。本发明利用廉价易得的天然矿物作为原料,成本低且制备方法简单。

含玻璃纤维和热致液晶聚合物微纤的混杂复合材料 761

 0

本发明一种含玻璃纤维和热致液晶聚合物微纤的混杂复合材料是含有热致液晶聚合物(TLCP)微纤和玻璃纤维混杂增强聚碳酸酯复合材料,其中热致液晶聚合物为主链型对羟基苯甲酸和对苯二甲酸乙二酯的无规共聚酯,或者为主链型对羟基苯甲酸和5-羟基萘甲酸的无规全芳香共聚酯。TLCP的加入,提高了本发明的混杂复合材料的力学性能。

新型的PET复合材料及其制造方法 925

 0

本发明提供一种结晶速度快、力学性能、耐热 性和尺寸稳定性优良的工程塑料、薄膜材料、纤维材料用聚 对苯二甲酸乙二醇酯(PET)复合材料及其制造方法。它是在制 备PET的过程中, 从打浆到缩聚完成前的任何阶段加入经卤硅 烷封端和有机鎓离子交换处理的层状硅酸盐, 而得到有机－无 机复合材料。该方法制备的复合材料达到了层状硅酸盐与PET 分子之间静电结合, 并以纳米尺寸均匀分散在PET基体中。

晶须补强氮化硅复合材料制造方法 687

 0

本发明属于一种碳化硅晶须补强氮化硅复合材 料的制造方法，是用Si3N4、SiO2、碳黑及助烧结剂为 原料，于1500～1900℃，1.1～10atmN2压力下合成 SiC晶须，然后在600～700℃脱碳，脱碳后的复合原 料于1700～1900℃，N2气氛下热压0 5～2小时，即 可得到致密的Si3N4-SiC(w)复合材料，本发明得到 的复合材料的断裂韧性为8.0MPa·m1/2常温强度 为670MPa，经1300℃氧化100小时后在1300℃测 得高温强度为621MPa，仅比常温强度降低了 7.3％。

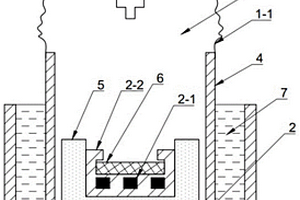

高强高导铝基复合材料及其制备方法 1069

 0

本发明涉及一种高强高导铝基复合材料及其制备方法，属于复合材料及其制备技术领域。本发明所述的复合材料中气凝胶的质量百分比为0.1~40.0%，复合材料的基体为纯铝或铝合金。本发明通过在铝合金的液态或半固态区间施加搅拌，并通过对复合材料熔体进行超声处理，获得了气凝胶分布均匀，组织均匀的铝基复合材料。此外，可以对获得的铝基复合材料进行挤压、轧制、拉拔等塑性成形加工，进一步获得力学性能更优异的变形态铝基复合材料。本发明解决了亚微米及微米级气凝胶颗粒在铝合金基体中的均匀有效分散的技术问题，具有工艺简单、生产成本低等优点，适合于大体积大规模生产高强高导铝基复合材料。获得的铝基复合材料密度低、力学性能优异、导热导电性能高等优点，在高性能铝结构件及对导电导热性能有特殊需求铝材料的汽车、航空航天、电力电子等领域具有广阔的应用前景。

支柱类复合材料电气设备抗震评估方法 853

 0

本发明提供了一种支柱类复合材料电气设备抗震评估方法，该方法包括如下步骤：抗弯试验应力计算步骤，对与支柱类复合材料电气设备的承载部件相同的第一试件进行整柱抗弯破坏试验，计算第一试件破坏部位的应力σU；振动台试验应力计算步骤，对与支柱类复合材料电气设备相同的第二试件进行地震模拟振动台试验，计算第二试件破坏部位的应力σE和第二试件的顶部位移；评估步骤，若σE≤σU/1.67，并且，第二试件的顶部位移小于等于预设位移时，确定支柱类复合材料电气设备满足抗震要求。本发明中，该评估方法能够将支柱类复合材料电气设备的材料特点和结构特点均考虑在内，大大提高了抗震评估结果的准确度，进而确保了输电工程的安全运行。

钨-铜复合材料及其制备方法 706

 0

本发明公开了一种钨-铜复合材料及其制备方法，属于复合材料技术领域。本发明首先以具有多孔结构的钨板作为基材，采用渗铜的方法使铜渗入基材表层或内部；其次经过表面处理后在旋转装置中采用脉冲电源于钨铜板或钨铜-钨-钨铜板上电积覆铜；最后经过轧制整平和退火处理得到钨-铜复合材料。本发明的钨-铜复合材料为叠层复合金属板材。本发明在旋转装置中采用脉冲电源于钨铜板或钨铜-钨-钨铜板上电积覆铜，所覆铜层均匀性好，同板差在10％以内；金属铜与基材的结合效果好，铜层厚度可控，成材率高；本发明制备的钨-铜复合材料可广泛应用于电子、电器、航天、机械等领域。

聚酰胺共聚物/粘土纳米复合材料及其制备方法和用途 1028

 0

本发明属于聚酰胺(尼龙)复合材料领域,特别涉及一种剥离型聚酰胺共聚物/粘土纳米复合材料及其制备方法和用途。采用两段连续聚合工艺,用聚酰胺单体或聚酰胺聚合催化剂和长链烷基铵盐复合处理粘土,使有机化粘土的片层被尽量多的聚合催化剂和单体插层,靠大量的聚合热和聚合物链实现复合材料中粘土片层的充分剥离。本发明得到的用于生产塑料薄膜、塑料制品和纤维等的聚酰胺共聚物/粘土纳米复合材料具有很好的透明性和优异的阻隔性能。本发明还公开了聚酰胺共聚物/粘土纳米复合材料的制备方法和用于生产塑料薄膜的用途。

降低纤维增强树脂基透波复合材料表面粗糙度的方法 739

 0

本发明涉及一种降低纤维增强树脂基透波复合材料表面粗糙度的方法，该方法的步骤包括：首先对树脂基复合材料表面进行砂纸打磨处理，除去表面的脱膜剂和富树脂区域，并提高表面的平整度；然后在打磨后的复合材料表面进行空气等离子处理，将硅烷偶联剂喷涂在空气等离子处理后的复合材料表面，并进行热处理成型粘接界面层；最后在复合材料表面喷涂热塑性树脂溶液，形成聚合物涂层。本发明可显著改善纤维增强树脂基复合材料表面的表面质量，降低表面粗糙度，为后续复合材料表面金属化、图案化和功能化奠定基础，该方法具有工艺简单、效率高、曲面适应性强等优势。
