全部
▼
热搜：
960
0

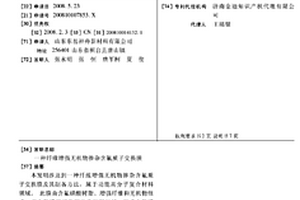

本发明涉及到一种纤维增强无机物掺杂含氟质子交换膜及其制备方法,属于功能高分子复合材料领域。此膜由含氟磺酸树脂、增强纤维和无机物组成,将含氟磺酸树脂用极性溶剂溶解,形成含氟磺酸树脂溶液,将无机物分散于所制备的含氟磺酸树脂溶液中;将纤维分散于极性溶剂中,通过超声或高速搅拌混合,得到纤维分散液;将纤维分散液和分散了无机物的含氟磺酸树脂溶液混合采用浇铸、流延、丝网印刷工艺、喷涂或浸渍工艺成膜,并将膜在50～300℃的温度下热处理0.5～600分钟,经剥离,即制得纤维增强无机物掺杂含氟质子交换膜。本发明制备的含氟磺酸膜具有较好的保水性能、较高的质子导电率和较高的机械性能。
1054
0

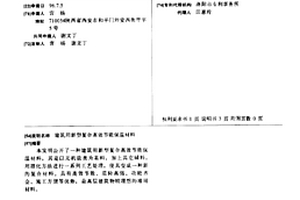

本发明公开了一种建筑用新型复合高效节能保温材料,其是以无机盐类为基料,加上其它辅料,用理化方法进行一系列工艺处理,使其变成一种新的复合材料。具有高效节能、质轻高强、功能齐全、施工方便等优势,是高层建筑物较理想的墙用材料。
832
0

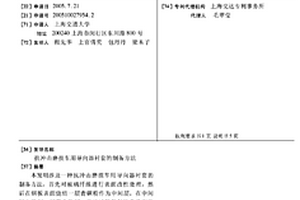

本发明涉及一种抗冲击磨损车用导向器衬套的制备方法,首先对玻璃纤维进行表面改性处理,然后在钢板表面烧结一层青铜粉作为中间层,在中间层上轧制一层聚合物层,再经过氮气保护条件下的烧结、机械加工修饰和卷制焊接,制成复合材料车用导向器衬套。其中所述的聚合物层原料组成为:聚四氟乙烯、稀土改性剂处理过的玻璃纤维及铅粉,其中采用的稀土改性剂的组分重量百分比为:稀土化合物氯化镧、氯化铈、氧化镧或氧化铈:1～5%,乙醇:77～95%,乙二胺四乙酸:1～10%,氯化铵:2～5%,硝酸:0.5～1%,尿素:0.5～2%。本发明制得的车用导向器衬套具有优良的力学性能和摩擦学性能,在实际应用中具有更高的可靠性和经济性。
本发明公开了一种铅酸电池的负极铅膏、负极及其制备方法、铅烯电池、电动车，其中，该负极铅膏包括：铅粉和添加剂；该添加剂中包括：MXene材料、MXene‑MAX异质结材料、MAX相材料中的至少一种。将该负极铅膏涂覆于电极板栅上固化后得到铅酸电池负极，本发明的添加剂均具有高电导率，可均匀分散于负极中，有效提高整个铅酸电池的倍率性能和低温性能。特别地，铅酸电池负极中添加了MXene材料和/或MXene‑MAX异质结材料，不仅具有较高的质量比电容还具有较高的体积比电容，可以增加整个铅酸电池的质量比电容和体积比电容，我们把这类含有MXene和/或MXene‑MAX异质结材料与铅复合材料作负极的铅酸电池定义为铅烯电池。
本发明提供一种MOF‑5(Cu)‑Pd/CNT吸附剂、其制备方法及应用，MOF‑5(Cu)‑Pd/CNT吸附剂包括摩尔比如下的各组分：0.8–1.2份碳纳米管；0.1–0.4份钯碳；0.001–0.4份二价铜盐；20–50份醇类；0.5–0.9份有机配体；1.1–1.5份氧化锌；1–3份蔗糖。本发明还公开了MOF‑5(Cu)‑Pd/CNT吸附剂的制备方法和用途，该吸附剂是一种适用于在CO2/C2H4体系中吸附CO2的新型复合材料，具有吸附容量大、选择性高和制备方法简单、易实现等优点。
本发明属于高熵陶瓷技术领域，具体涉及一种高球形度、高活性的高熵碳化物纳米粉体材料及其制备方法和应用，该材料的化学式为XC，其中X为Ti、Zr、Hf、V、Nb、Ta、Cr、Mo和W中的至少四种，但不能同时含有Mo和W；制备方法包括：首先采用水热碳化法制备高比表面积、石墨化程度低、球形度高的高活性碳微球作为碳源；然后将含有等摩尔量金属阳离子的四种或四种以上的过渡金属盐均匀负载于碳微球表面，通过水热反应获得高熵碳化物前驱体；最后进行真空热处理即可。本发明制备的高球形度、高活性高熵碳化物纳米粉体可广泛适用于制备高温碳化物热障涂层、碳化物增强的金属陶瓷基复合材料，显著提高材料的硬度、耐磨和耐腐蚀性，延长使用寿命。
一种以Co‑MOF阵列为前驱体同时制备高性能超级电容器正、负极电极材料的合成方法，首先将摩尔比为1:(3‑9)的Ni(NO3)2·6H2O和2‑MI分别溶于水中，将1*1cm的泡沫镍(NF)或泡沫铁镍(FNF)垂直浸入，得到Co‑MOF@NF和Co‑MOF@FNF。然后将Co‑MOF@NF浸泡到含76mg Ni(NO3)2的乙醇溶液，制备CN‑LDH，再浸入含1～12mmol L‑1的NaVO3水溶液中静置，得到CNV；将Co‑MOF@FNF浸泡到1～6mg mL‑1Fe(NO3)3·9H2O水溶液，得到CF‑LDH，再将上述阵列浸入含有1～12mmol L‑1的NaVO3水溶液中静置，得到CFV。将CNV或者CFV浸入含有2.5mg mL‑1～10mg mL‑1的TAA溶液中，在160℃下反应12h，得到目标产物CNVS‑x或CFVS(x＝TAA溶液浓度/2.5)。本发明提供的基于同一种Co‑MOF前驱体构筑两种三金属硫化物复合材料的制备策略，提高了电子转移速率，增强超级电容器的能量密度。
746
0
本发明公开了一种流延成型制备高纯氧化镁陶瓷承烧板生坯的方法，包括复合材料的配方，氧化镁陶瓷采用高纯度轻质氧化镁为原料，高纯度的氧化钇、氧化铝以及氧化钛的一种或多种混合为添加剂制备而成，其中氧化镁纯度>99wt%，添加剂组成成分如下：0‑3wt%的分散剂、0‑15wt%的助溶剂，配制流延浆料：将研磨后的氧化镁粉体、烧结助剂氧化钇、氧化铝、氧化钛按比例加入到球磨罐中，再依次加入增塑剂、分散剂、高纯乙醇溶剂和有机胶，球磨12~80小时；本发明具有选用了增塑剂和高效粘结剂，优化了流延成型工艺参数，控制好陈腐处理时的黏度、流延机的刮刀高度、流延速度、干燥室温度等工艺参数，使得流延成型膜可控和满足需要，提高了生产效率和降低了生产成本的优点。
678
0
一种加强型有机无机复合混凝土外养护剂及其制备方法，所述外养护剂是由下述原料制成的：石蜡15‑20份，微晶蜡10‑15份，硬脂酸5‑10份，高分子乳液10‑20份，加强组分5‑10份，复合乳化剂5‑10份，消泡剂0.2‑2份，流平剂0‑3份，去离子水50‑100份。高分子乳液为苯丙乳液、纯丙乳液、硅丙乳液、乙丙乳液；加强组分为聚醚‑水化硅酸钙有机无机复合材料、三乙醇胺、硝酸钙、甲酸钙、尿素、硅酸钠、硅酸钾、五水偏硅酸钠；复合乳化剂为聚氧乙烯脱水山梨醇单油酸酯、聚氧乙烯山梨醇酐单硬脂酸酯、山梨醇酐单硬脂酸酯、失水山梨糖醇脂肪酸酯、壬基酚聚氧乙烯醚等。还提供了所述外养护剂的制备方法。本发明能提升混凝土有效保水率以及抗压强度比。
663
0
本发明公开了一种可降解且可热塑性加工的环氧vitrimers及其制备方法，属于新材料合成技术领域。其是将具有β‑二酮结构的环氧单体与胺类固化剂按比例混合、搅拌后浇注在模具中，并对其加热，待固化完全后获得。本发明获得的环氧vitrimers固化后在酸性溶液、80℃以下，24小时即可降解，并具有热塑性加工功能；其破损后在130‑180℃经热压（10MPa，10min）可自身修复，且其制备工艺简单，可望用于环氧复合材料中增强纤维的回收、可降解或自修复环氧涂层、可降解环氧粘合剂等领域。
本发明属于新型纳米材料、免疫分析和生物传感检测技术领域，提供了一种富氧空位锌锰双金属氧化物免疫传感器的制备方法及应用。本发明首次将富氧空位的鲁米诺锰酸锌复合材料作为基底材料产生光信号并应用于电化学发光免疫传感器的构建中，利用氧空位吸附更多溶解氧从而产生超氧自由基，促进了鲁米诺发光现象，从而放大了电化学发光信号。利用聚多巴胺的醌类单元猝灭了鲁米诺电化学发光信号，进而实现了对心肌肌钙蛋白Ⅰ的定量、灵敏检测。本发明的电化学发光免疫传感器操作简便，成本低，灵敏度高，检测范围广，对心肌肌钙蛋白Ⅰ的定量、灵敏检测有重要的科学意义和应用价值。
829
0
本发明公开了一种含有碳骨架的铝热剂，所述铝热剂在不削弱纳米铝热剂Al/CuO反应活性的同时降低其静电感度；同时，本发明提供了一种含有碳骨架的铝热剂的制备方法，该方法将铝粒子、铜源和碳源按比例配制成悬浮液，通过喷雾干燥‑煅烧的方法即可获得该复合材料，该方法使得铝粒子与碳骨架氧化铜能够充分接触在不削弱纳米铝热剂Al/CuO反应活性的同时降低其静电感度。
733
0

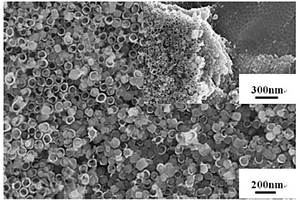

本发明涉及领域纳米复合材料领域，特别涉及一种Cu2O‑TiO2纳米管芯鞘结构及其制备方法，该方法为首先将钛合金片和不锈钢片分别作为阳极和阴极通过电化学阳极氧化后进行热处理退火制得表面有TiO2纳米管的钛合金片；其次将表面有TiO2纳米管的钛合金片、饱和甘汞电极和铂网分别作为工作电极、参比电极和对电极通过电化学阴极还原制备表面具有高导电性底部和低导电性顶部TiO2纳米管的钛合金片；最后将具有导电性差异TiO2纳米管的钛合金片、饱和甘汞电极和铂网分别作为工作电极、参比电极和对电极通过电化学脉冲沉积将Cu2O负载至TiO2纳米管阵列内部形成芯鞘结构。该方法具有操作设备简单、制备工序少、制备成本低、制备环境要求低、高度可控性，有望实现大规模生产应用。
一种基于PVDF压电膜与磁致伸缩材料磁电耦合的轮胎自供集能充电设备及方法，属于汽车能量回收领域。无论是新能源汽车还是传统燃油汽车，车载设备的用电均为动力系统提供，续航和车载设备供能均受到限制；现有车辆能量回收技术在采集形式及回收方向上均存在局限性。对此，本发明提出了一种基于PVDF压电膜与磁致伸缩材料磁电耦合的轮胎自供集能充电设备及方法，由压电能量采集结构系统和充电系统组成，运用PVDF压电膜和磁致伸缩材料组成的层状磁电复合材料按照一定排列方式安置于轮胎气密层形成压电能量采集结构，在车辆行驶及停泊的不同情况下，持续收集由振动、胎侧形变及胎压变化产生的无效机械能，转换成电能为蓄电池组等负载充电。
966
0

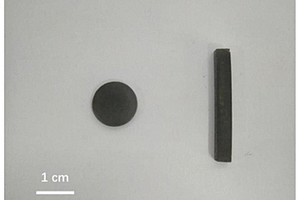

本申请公开了一种石墨烯增韧氧化铝复合陶瓷的制备方法，包括：在蒸馏水或有机溶剂体系内加入氧化石墨烯，配制成均匀的氧化石墨烯分散液，再加入氧化铝陶瓷粉末和少量的烧结助剂，搅拌形成均匀的悬浮分散液体系，将所得的分散液倒入高温反应釜，通过溶剂热反应形成自支撑的三维石墨烯与陶瓷粉体复合材料，再经过移除溶剂，压实和高温烧结处理，得到石墨烯增韧氧化铝复合陶瓷。本发明通过在氧化铝基底中引入三维交联的石墨烯网络，来提高氧化铝陶瓷基底的强度和断裂韧性，三维石墨烯也能够使氧化铝基底的导电率大幅度提高。
880
0
本发明提供了一种聚氯乙烯改性电离辐射屏蔽材料的制作方法和用途，属于基础材料领域，目的是对聚氯乙烯树脂改性且保留其本身的特性，使其综合机械性能、相容性能都得到了大幅度的提高，通过将聚氯乙烯、BaSO4、氯化聚乙烯、丁腈橡胶、防老剂、DOP、偶联剂、丙烯酸酯、碳纤维进行二次交联造粒的方法，得到具备高防辐射性能且具有高强度、耐冲击、高抗蚀、尺寸稳定、相容性能好的特点，抗老化性能也更优异的ST‑V复合材料。
1021
0
一种锂硫电池正极单原子催化剂材料的制备方法，包括以下步骤：将碳源溶于有机溶剂，再加入有机酸，搅拌形成混合溶液；取混合溶液加入到介孔模板剂中，浸渍过夜，低温老化后再高温老化，烘干得到样品Ⅰ；将样品Ⅰ进行烧结处理，自然冷却得到样品Ⅱ；将金属源和有机配体混合后加入到纯甲醇中，搅拌后再加入氮源，搅拌成均匀溶液；将样品Ⅱ加入到均匀溶液中，依次经过蒸发、烧结、刻蚀、洗涤、抽滤、干燥即得单原子催化剂材料。该方法制备工艺绿色简单、成本低、反应时间短，所得到的单原子催化剂材料能充分与硫复合，所得到的复合材料不仅能增强电极的电导率，还能通过物理限域的方式固定硫，将其作为锂硫电池正极材料时表现出优异的电化学性能。
881
0
本发明属于传感器检测技术领域，具体涉及一种汞离子荧光/电化学传感器的制备及其应用；步骤为：首先制备CQDs溶液，然后加入EDC和NHS进行第一次搅拌，再加入氨基修饰汞离子适配体，进行第二次搅拌，获得特异性碳量子点溶液，加入硫酸铜溶液，进行第三次搅拌，干燥得到碳量子点‑铜纳米簇复合材料；以碳量子点‑铜纳米簇复合纳米材料并构建荧光/电化学传感器检测汞离子的方法，可实现食品中汞离子的快速、准确检测，有利于保障食品等的质量安全。
623
0

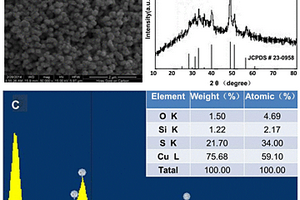

本发明公开了一种纳米尺寸的铜硫化合物(Cu7S4)及其制备方法和应用。其中该纳米材料是通过一个简单的模板牺牲法，采用五水硫酸铜(CuSO4)为铜源，硫化钠作为硫源，葡萄糖(Glucose)作为还原剂，聚乙烯吡咯烷酮(PVP K‑30)作为表面活性剂，氢氧化钠(NaOH)，抗坏血酸作为还原剂，发展了简单的室温“两步法”直接合成Cu7S4纳米材料。样品主要由薄片组装的花状Cu7S4组成，形貌均一，薄片状的Cu7S4形成的大比表面积有利于材料与光电子接触面积以及有利于增加光的反射和吸收。在980nm近红外光的照射下，表现出较好的光热转换效率，之所以有如此高的光热转换转换效率，是由于Cu7S4纳米片材料作为一种P型半导体表现的局部表面等离子体共振引起的，显示出良好的光热转换效应。本复合材料制备方法操作简单，成本低，在一般化学实验室均能完成，易于推广，从而为该材料将来应用提供广阔的前景。
866
0
本发明涉及一种基于BIM的玻璃纤维复合风管产品生产管理系统，将玻璃纤维复合材料裁切、粘接和拼接组装形成的风管结构，可用普通清洗风管机进行清洗，能保持空气洁净；玻璃纤维复合风管生产方法通过Autodesk Revit制作风管草图，单体直管风管和单体异形风管均在这个草图的基础上进行制作，将预制的制作信息导入Autodesk Fabrication控制系统，通过Autodesk Fabrication控制玻璃纤维复合风管生产过程。本发明的有益效果是：将风管生产过程自动化，智能化；先根据现场需求制定复合要求的草图，再将草图数据导入到BIM系统中通过对生产线机械的数据化控制，实现风管的精确下料、弯折、固定的制作过程；另外可预先对风管的制作过程进行模拟，最大限度的优化了制作工艺，降低了失误操作的可能性。
本发明涉及先进复合材料基体树脂技术领域，特别是涉及含两亲性液晶嵌段共聚物的环氧树脂组合物及其制备方法，所述环氧树脂组合物按质量份计，包括环氧树脂100份、两亲性二苯代乙烯液晶嵌段共聚物2‑4份、胺类固化剂5‑6份和固化促进剂1‑2份；所述制备方法包括将环氧树脂和两亲性二苯代乙烯液晶嵌段共聚物混合均匀，再加入胺类固化剂和固化促进剂，混合均匀后再浇注到预热至60‑80℃的模具中，抽真空脱泡1.5‑2h，于130℃烘箱中固化3h，自然冷却至室温，得到环氧树脂组合物。通过本环氧树脂组合物及其制备方法，能有效解决现有聚氨酯型液晶聚合物在环氧树脂中溶解性差和耐热性降低的问题。
624
0
本发明属于电子封装材料技术领域，公开了一种多功能高分子基电子封装材料及其制备方法，制备方法包括以下步骤：(1)将三聚氰胺泡沫高温碳化，得到三维碳网络结构；(2)将它与二价金属盐、三价金属盐、尿素、氟化铵、溶剂混合搅拌均匀得到反应前驱液，并进行水热反应，从而获得表面生长CO32‑插层的双金属氢氧化物的三维碳网络结构；(3)将它填充到高分子聚合物基材中，从而得到具备导热、阻燃和电磁波吸收的多功能高分子基电子封装材料。本发明通过对复合材料的组成、结构及对应的制备方法整体工艺流程设计等进行改进，制备方法过程简便、成本低廉，能够克服现有功能化电子封装材料因填充量过高所导致的机械强度严重下降等问题。
本发明公开了一种聚甲基丙烯酸甲酯—硅纳米管复合义齿基托材料及其制备方法和应用，由下述组分经过悬浮聚合制成，100重量份甲基丙烯酸甲酯单体、1～10重量份硅纳米管，产物与热凝型牙托水混合均匀，加热固化。本发明采用原位悬浮聚合的方法制备PMMA/SNTs纳米复合材料，使用硅纳米管作为填充物，利用SNTs原位填充改善PMMA的各项性能，较纯PMMA树脂，弯曲强度和拉伸强度均得到大幅度提高，解决了PMMA义齿基托材料在机械强度方面特别是在拉伸强度方面存在的问题，获得性能优异的口腔修复材料。
650
0
本申请涉及一种液冷电缆用高导热冷却管材料及其制备方法，该材料以重量份数计，包含聚乙烯：30‑70份；乙烯‑α‑烯烃共聚物：5‑20份；乙烯‑乙酸乙酯共聚物：3‑10份；聚乙烯相容剂：3‑10份；导热填料：60‑120份；润滑剂：1‑2份；抗氧剂：0.6‑2.5份；交联剂：1.5‑3.5份；冷电缆用高导热冷却管材料以聚乙烯作为基材，添加乙烯‑α‑烯烃共聚物和乙烯‑乙酸乙酯共聚物增加基材的抗张强度和断裂伸长率性能，以氧化铝/碳纳米管复合材料作为导热填料，并且相应材料选用特定的份数混合，从而得到的材料的具有优秀的导热性能、优异的耐温范围、短期耐热老化性能、短期和长期耐冷却液溶剂性能，该冷却管材料能够满足液冷电缆的性能要求，使线缆能够在长期弯曲、移动等情况下使用。
840
0
本发明涉及一种车辆用密封胶管内胶材料及其制备方法，按各组分按重量份数配比，包括粘土/橡胶复合材料30‑55份、硫磺0.5‑2份、二聚硫氰酸0.5‑1.5份、促进剂1‑2.5份、氧化锌5份、硬脂酸1份、炭黑20‑50份、轻钙10‑20份、环烷油2‑10份、防老剂0.5‑2份，放入密炼机内进行密炼，密炼结束后再排胶，制得母炼胶；将制得的母炼胶放入密炼机内，加入硫磺，进行混炼，混炼结束后挤出，制得所需內胶层。本发明通过调节胶料的体系特征，提高內胶材料的低温密封性，并通过调整炼胶工艺，确保工艺的安全、环保、高效。
980
0

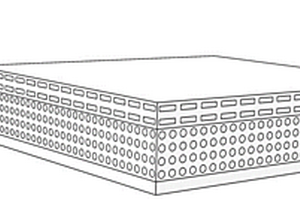

本发明属于复合材料技术领域，具体涉及一种装甲车用防弹板及其制备方法，该防弹板包括外包覆层、防弹陶瓷层和吸能层，防弹陶瓷层与吸能层通过热固性胶粘结固定，外包覆层为聚脲涂覆在所述防弹陶瓷层和吸能层的外表面形成，所述防弹陶瓷层由防弹陶瓷块拼接而成；所述吸能层由高性能纤维织物和聚脲层交替铺放复合而成，高性能纤维织物以其高强度、高模量分散、吸收弹丸冲击能量，而聚脲发挥其超弹性以消耗大量的能量来减弱冲击波，提高防弹板的抗侵彻性能；本发明的防弹板重量轻、厚度薄，抗多发弹性能优异，大大提高了装甲车的机动性和承载能力。
826
0
本发明公开了一种热界面材料及其制备方法，通过构建厚度方向平行的曲面结构，制备得到石墨烯连续曲面热界面材料,且连续曲面之间相互平行。该结构减弱了面面接触带来的声子散射，将石墨烯优异的面内传热性能转化为厚度方向热导率，同时曲面结构为材料变形提供了空间，展现出良好的可压性。由于本发明方法制备的石墨烯气凝胶面面平行，接触点或接触面大大降低，能够提高石墨烯网络连接稳定性，其与聚合物的接触电阻和接触热阻更小，更有利于提供聚合物的填充效率，以获得高导电导热的复合材料。在热管理、电磁防护、柔性电子及能源储存等领域具有巨大的应用潜力。
1044
0
本发明公开了一种用于尿糖检测的纳米酶和电化学传感器及其制备方法。属于生物医学传感技术、医学检验技术和体外诊断领域。包括以下步骤：AuNPs胶体溶液的制备；Au@CuO纳米复合材料的制备；LIG电极的制备；Au@CuO/LIG工作电极的制备。本发明提供的纳米酶和电化学传感器为尿液中葡萄糖的检测提供了新的策略，为人体葡萄糖的动态监测与评估，糖尿病的诊断和监测提供新的方法和技术；本发明内容涉及的纳米酶原材料价格低廉且易获取，制备步骤简单且巧妙；涉及的LIG电极(激光诱导石墨烯电极)为一次性使用，具有高灵敏度、高特异度、响应时间快、成本低和制备方法简单的特点，非常有利于临床推广。
922
0
一种高浸润性不饱和聚酯树脂及其制备方法，属于不饱和聚酯技术领域。不饱和聚酯树脂快速固化成型后，玻璃纤维与树脂的界面结合并不是非常完全，复合材料内外部均出现发白、白丝或者白斑。本发明按重量份计，原料包括二元醇18~24份、PET 23~35份、二元有机酸组分16~24份、一元酸1~5份、甘油0.3~3份、催化剂0.007~0.025份和稀释剂20~40份；其中，所述的二元醇中按重量份包括乙二醇10~30份、1,2‑丙二醇5~15份、甲基丙二醇1~10份和一缩二乙二醇60~85份；二元有机酸组分为二元酸和二元酸酐中的一种或两种的组合；原料中醇酸官能团的摩尔比为1.14~1.24。制得的高浸润性不饱和聚酯树脂强度高、耐热性好，适用广泛，与玻璃纤维、填料具有良好的浸润效果。
1007
0
一种抗高速侵彻复合防护板，属于轻质材料防护技术领域，包括背侵彻面板，所述背侵彻面板上依次设置有吸能层和迎侵彻面板，所述迎侵彻面板与吸能层通过真空渗流法一体化制备得到，所述背侵彻面板通过铆接或胶粘剂与吸能层进行连接。一种抗高速侵彻复合防护板的制作方法，包括以下步骤：步骤1，制作迎侵彻面板和吸能层的一体板；步骤2，使用切割机对迎侵彻面板和吸能层的上下不平整的表面进行平整处理；步骤3，将背侵彻面板通过粘接剂或铆接的方式与吸能层进行连接，得到抗高速侵彻复合防护板。铝基陶瓷复合材料替代了传统陶瓷材料作为迎侵彻面，在具有高硬度的同时减少了二次破片飞溅损伤，提高了多次抗侵彻能力。
中冶有色为您提供最新的江苏无锡有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月13日 ~ 15日
2025年06月13日 ~ 15日
2025年06月13日 ~ 15日
2025年06月20日 ~ 22日
2025年07月09日 ~ 11日
