全部
▼
热搜：
1035
0
本发明公开一种玻璃纤维增强复合材料，所述玻璃纤维增强复合材料包括最上层的玻璃纤维、中间层的硅酸凝胶和基础层的碳纤维复合材料组合而成，所述碳纤维复合材料包括碳纤维、陶瓷纤维和硼纤维，所述的玻璃纤维占玻璃纤维增强复合材料总体分量的47%-50%，所述的硅酸凝胶占玻璃纤维增强复合材料总体分量的5%-8%，所述的碳纤维复合材料占玻璃纤维增强复合材料总体分量的42%-47%，本发明提供一种玻璃纤维增强复合材料，具有使用寿命长、成本低及稳定性好等特点。
1014
0
本发明公开了一种复合材料机壳增加金属层的结构，包括复合材料层，所述复合材料层内和表面至少一处设有金属层。所述金属层的厚度大于0mm且小于10mm。所述金属层的数量至少间隔设有一层。所述金属层的材料为铜、铝和铁金属中的一种。所述复合材料层为碳纤维复合材料、玻璃纤维复合材料和塑胶中的一种。本发明通过在复合材料机壳中增加金属层，使得该复合材料机壳不仅保留了复合材料的防辐射效果好、强度高、厚度薄、质量轻、耐腐蚀、耐高温和美观等优点，还克服了复合材料机壳导电性和散热效果不佳的缺陷。
1075
0
本发明公开了一种聚合性组合物，所述组合物含有环烯烃、易位聚合催化剂和玻璃纤维，相对于100重量份的环烯烃，所述玻璃纤维的含量为4-40重量份，所述易位聚合催化剂的含量为0.1-1重量份，其中，所述玻璃纤维的长度为1.2-15mm。本发明还公开了由上述聚合性组合物开环聚合得到的复合材料以及其制备方法。本发明通过在环烯烃单体中加入长度为1.2-15mm的玻璃纤维可以提高聚合得到的复合材料的耐热性和拉伸性能，并且复合材料可以在相对温和的条件下制得，降低了复合材料的生产成本。
725
0
本发明公开了一种硅包覆的碳纤维复合材料的制备方法，包括：配置硅氧烷前体物溶液待用，将天然纤维素浸入硅氧烷前体物溶液中，室温自然干燥，得到表面沉积二氧化硅凝胶膜的天然纤维素材料；再经碳化和镁热还原处理后得到硅包裹的碳纤维复合材料。本发明提供了一种硅包裹的碳纤维复合材料的制备方法，经一步浸渍处理，在天然纤维素表面定量沉积高硅含量的二氧化硅凝胶膜，大大简化了制备工艺，提高了工作效率，可实现大规模的工业化生产。以本方法制备的硅包裹的碳纤维复合材料作为锂离子电池的负极材料，具有比容量大，循环稳定性高，循环寿命长等优点。
924
0
一种氰酸酯树脂/碳纤维复合材料的制备方法,其步骤如下:1)将树脂在80℃～150℃温度下加热熔融至透明,保温1～3H,所述树脂中含有100份氰酸酯树脂,然后加入1～3份碳纳米管,在80℃～150℃温度下保温2～4H,待降至室温,得到树脂基体;2)在上述树脂基体中按1∶0.8～1∶1.2的体积比加入丙酮,配成胶液,将该胶液浸润碳纤维或碳纤维布,然后晾置,待挥发份以重量计<1%后,热压成型,即得到所述氰酸酯树脂/碳纤维复合材料。本发明在制成复合材料的树脂基体内加入碳纳米管,从而有效提高了该复合材料的力学性能及阻燃性,使适用范围更广,并具有成型工艺简单、材料来源方便的特点。
753
0
本发明公开了一种金属基复合材料脱粘检测方法，包括以下步骤 : 1：将电磁超声体波换能器放置于金属基复合材料的金属基体表面上；2：根据金属基复合材料中金属基体的厚度，由下述公式(1)、公式(2)计算出激励源的激发频率f，同时设置激励时间超过至少一个回波的时间；公式(1)f＝nf0公式(2)；3：将上述激励源输入电磁超声体波换能器，在金属基体中产生超声波，超声波传播至粘接面后发生反射，反射的超声波向上传播至电磁超声体波换能器，在电磁超声体波换能器中形成回波信号，并将回波信号反馈至计算机，生成图像和数据，并对粘接程度进行分析；其优点在于不需要耦合剂，对被检测的金属复合材料没有形状要求，也可以在野外环境下进行检测。
612
0
本发明公开了一种无卤阻燃LDPE/PC复合材料及其制备方法，复合材料包括以下组分：LDPE，PC，聚丙烯，季戊四醇，氢氧化铝，二氧化硅，环氧氯丙烷，焦亚硫酸钠，丙烯酸，羧甲基纤维素和甲苯二异氰酸酯。制备方法为首先将各组分加入到混合机中搅拌混合均匀，然后将混合均匀后的混合物加入到反应釜中，在惰性气体保护的条件下升温并在真空条件下，搅拌40-60分钟，最后将混合物于双螺杆挤出机中进行挤出，得到无卤阻燃LDPE/PC复合材料。本发明提供的无卤阻燃LDPE/PC复合材料没有添加传统的有卤阻燃剂就能达到很好的阻燃效果，同时极大提升了材料的机械性能，因此具有更大的推广与使用价值。
712
0
本实用新型公开了连续贴合挤压及折弯的复合材料加工装置，具有至少三对挤压面不在同一平面的动力挤压对辊；在若干所述动力挤压对辊的挤压面侧形成连续折弯的曲面复合材料挤压成型通道；所述复合材料挤压成型通道，至少一侧设置柔性挤压传送带，供给多层复合材料连续折弯并且连续挤压通过，其实现了不但在折弯时挤压，还在传输过程中进行持续挤压。本实用新型的贴合挤压式复合材料加工装置，提高了复合材料的整体厚度均匀性、经济性较好、耐磨性能好、使用寿命较高，并且能够连续制造出长度和厚度无限延续的高强度活络带复合材料，整体布局合理，无论从那个挤压对辊进入都能获得复合材料成品，还能进行多条复合材料同时挤压成型。
691
0
一种表层为SiC内层为ZrC的陶瓷基复合材料，其特征在于所述的陶瓷基复合材料由中心层C/C复合材料、表层SiC、内层ZrC组成。C/C复合材料是镶嵌在SiC层和ZrC层之间，内层为ZrC，表层为SiC。C/C复合材料体积分数为40％～70％，ZrC体积分数为15％～30％，SiC体积分数为15％～30％。所述的陶瓷基复合材料可以是平板状、圆管状、圆板状，SiC层和ZrC层渗入到C/C复合材料中，渗入深度为1～3mm。C/C复合材料易于被氧化烧蚀，SiC具有良好的抗氧化作用，生成的SiO2是已知的最抗氧化的材料，而ZrC耐高温，生成的ZrO2熔点高达2680℃，故通过加入SiC和ZrC的表层为SiC内层为ZrC的陶瓷基复合材料抗烧蚀和抗氧化能力得到提高。
722
0
本发明公开了一种石墨烯/活性炭复合材料，所述复合材料包括石墨烯材料和活性炭材料，其中，所述石墨烯材料具有褶皱结构，所述活性炭材料通过π-π键结合在所述石墨烯材料的表面。该复合材料制备方法为：A)制备初步炭化物；B)制备褶皱石墨烯；C)制备初步炭化物与褶皱石墨烯的混合物，并进行二次炭化；及D)洗涤、粉碎制得石墨烯/活性炭复合材料。本发明还公开了该复合材料在超级电容器中作为电极材料的应用。根据本发明的制备方法制备得到的复合材料，不仅具有传统超级电容器用活性炭的高比表面积的特点，同时还兼具高导电性的特点，从而克服了超级电容器用电极材料的导电性问题。
664
0
本发明公开了一种高透波多孔石英/石英陶瓷基复合材料及其制备方法。由石英纤维增强体、石英基体和孔道组成，其特征在于孔道均匀存在于石英/石英陶瓷基复合材料靠近内表面的部分。在石英纤维编织或叠层形成的增强结构中预制纯铁丝在其中，通过溶胶凝胶的方法合成石英基复合材料复合材料，然后使用硝酸和硫酸的混合溶液腐蚀掉复合材料中的铁丝，得到高透波多孔石英/石英陶瓷基复合材料。本发明的优点该材料强度高，力学性能和透波性能好。
910
0
本发明公开了一种负载石墨烯和银纳米线的蚕丝/海藻酸钠多孔复合材料及制备方法，制备过程如下：使用PAMAM改性海藻酸钠；使用液氮、冻干处理得到蚕丝/海藻酸钠多孔复合材料；将蚕丝/海藻酸钠多孔复合材料浸渍在氧化石墨烯溶液中充分吸附后，使用还原剂还原得到负载石墨烯的蚕丝/海藻酸钠三维多孔复合材料；最后借助于静电引力，在负载石墨烯的蚕丝/海藻酸钠三维多孔复合材料表面层层自组装银纳米线，最终制备得到负载石墨烯和银纳米线的蚕丝/海藻酸钠多孔复合材料。本发明使用海藻酸钠和蚕丝作为基材，将石墨烯和银纳米线进行有效自组装，得到负载石墨烯和银纳米线的蚕丝/海藻酸钠多孔复合材料，在光电材料、吸附材料、生物材料、医用材料等领域有巨大的应用价值。
本发明属于复合材料领域，涉及一种富集尾矿废水中铱离子的香蒲石膏粉复合材料的制备方法。本发明提出的制备方法是将改性石膏粉复合到氨化香蒲的孔道中，具体工艺包括香蒲洗净、氨化、石膏粉改性以及复合材料制备等。本发明制备的香蒲石膏粉复合材料具有以下优点：（1）用聚醋酸乙烯酯将石膏粉固定至香蒲中，既能发挥香蒲密度轻、比表面积大的特性，又能利用了石膏粉对稀土铱离子富集能力强的优点；（2）与石膏粉体相比，复合材料避免了石膏粉结块、铱离子富集力降低的问题，又能避免富集铱离子的石膏粉难以回收，引发二次污染的问题；（3）与香蒲相比，复合材料大幅度的提高了铱离子饱和富集量，又能避免水处理过程中香蒲有机碳的溢出污染。本发明制备的复合材料将铱离子的富集量提升至142.8mg/g，可用于尾矿含铱废水处理，市场前景广阔。
660
0
本发明公开了一种高耐湿热复合材料及其制备方法,具体说是一种双马来酰亚胺/微胶囊复合材料及其制备方法,属于高性能复合材料领域。该方法通过将聚脲甲醛包覆环氧树脂微胶囊填充在烯丙基化合物改性的BMI中得到一种新型的改性树脂体系。这种新型的复合材料与未添加微胶囊的BMI复合材料相比,其耐湿热性能有较大幅度的提高,可用于对材料性能具有较高要求的国防与民用工业中的尖端领域。
797
0
本发明公开了一种具有推拉电子结构的光电纳米复合材料及其制备方法,所述光电纳米复合材料是由纳米硒化镉、硫化镉、硫化锌中的一种修饰3-烷氧基噻吩-3-对硝基苄氧基噻吩交替聚合物而得,所述纳米材料可选自纳米硒化镉、硫化镉、硫化锌中的一种。该复合材料的光致发光(PL)、电致发光(EL)和三阶非线性光学(NLO)性能相对于聚(3-烷基噻吩)有较大改善,而且该复合材料具有纳米粒子含量可控、粒径可控、光学性能强等特点,因此该复合材料在催化、光电转化等方面具有一定的应用潜能。
589
0

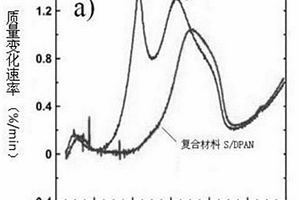

本发明涉及一种电极复合材料。电极复合材料含有ABxCyDz，其中A选自聚吡咯、聚丙烯腈、聚丙烯腈共聚物中的至少一种；B选自单质硫；C选自碳基材料；D选自金属氧化物；1≤x≤20、0≤y＜1、0≤z＜1。与现有技术相比，该电极复合材料的导电性明显提高，材料分散均匀且尺寸更小，能够提高电极复合材料的电化学性能，并且电极复合材料具有良好的循环寿命以及高的放电容量效率。本发明还公开了该电极复合材料的制备方法、应用该电极复合材料的正极以及具备该正极的电池。
676
0
本发明公开了一种具有三阶非线性光学性质的复合材料的制备方法,使制得的复合材料同时具有磁性,该复合材料由纳米四氧化三铁、纳米硫化镉修饰聚噻吩而得,所述聚噻吩用高锰酸钾氧化噻吩制得,四氧化三铁和硫化镉分别用原位生成法制备,纳米四氧化三铁与聚噻吩以配位键连接,纳米硫化镉包裹在纳米四氧化三铁表面,纳米粒子粒径为2～20nm,在整个复合材料中的含量为0.1～1mol/mol。该复合材料在532nmNd:YAG激光光源激发下,对激光有较强的非线性折射和吸收,非线性极化率比纳米粒子及高分子强2~4倍。本发明获得的材料具有磁性,在采用所述PTh-Fe3O4/CdS材料制备高分子纳米复合薄膜时,可通过磁场或电场对高分子纳米复合材料的自组装结构进行设计,提高材料的性能。
646
0
本发明公开了一种环氧树脂电子封装复合材料，其以环氧树脂基复合材料为基底，表面覆有一层镀层，该镀层以质量百分比计，包括镍20-75wt.％，钴20-70wt.％，磷0.5-5wt.％，耐磨颗粒1-6wt.％，稀土金属2-5wt.％。本发明还公开了该环氧树脂电子封装复合材料的制备方法。该复合材料耐热性好，耐磨性、耐腐蚀性能优异，基底与表面镀层具有良好的结合力，产品性能稳定，增加了环氧树脂复合材料的耐久性，且其制备方法简单，条件易于控制，制备过程中无有毒物质释放，有利于环境保护。
本申请公开了一种磷酸锰锂和碳纳米管/纤维的复合材料，磷酸锰锂原位生长于所述碳纳米管/纤维的表面，磷酸锰锂材料为LiMnxM1-xPO4，其中0.6≤x≤1，M选自Fe、Mg、Ni、Co、V中的一种或多种，所述的复合材料的粒径为0.5~50μm，所述的复合材料上形成有多个孔洞。本发明还公开了一种磷酸锰锂和碳纳米管/纤维的复合材料的制备方法、锂离子二次电池正极和二次电池。本发明优点在于：该复合材料中碳由碳纳米管(碳纳米纤维)和颗粒表面的碳包覆层构成，当作为锂离子电池正极材料使用时，具有较高的倍率性能；该材料为具有纳米孔洞的微米级颗粒，当作为锂离子电池正极材料时，具有较高的振实密度；制备方法成本较低，易于实现大规模生产。
864
0
本发明公开了一种四层结构树脂基复合材料及其制备方法；本发明以浸润树脂的两层云母纸与碳纳米管/热固性树脂复合材料构建四层结构树脂基复合材料，与现有技术制备的绝缘层‑导体/聚合物层状结构复合材料相比，本发明提供的四层结构复合材料兼具高储能密度、低介电损耗（＜0.1，@100Hz）和高介电常数（＞100，@100Hz）。该四层结构树脂基复合材料具有制备工艺简单、成本低、原材料来源广等特点，适合大规模应用。
947
0
本申请涉及半导体技术领域，具体公开一种磁性元件，磁性元件包括线圈和包覆所述线圈的磁性体，磁性体是通过对磁性复合材料施加预设压强压制而成，磁性复合材料包括软磁金属材料和粘合剂，所述软磁金属材料和所述粘合剂以预设比例混合而成，所述软磁金属材料的相对致密度大于等于0.5，所述相对致密度由如下公式表示：其中，ρ’为所述软磁金属材料的相对致密度，ρbt为所述软磁金属材料的振实密度，ρ为所述软磁金属材料的真密度。由于软磁金属材料的相对致密度大于等于0.5，在实际压制形成磁性体时，无需采用较大的压强，只需较小的压强即可使磁性复合材料具有较高的成型致密度，避免因较大的压强而使得磁性复合材料本身以及线圈结构受到损坏等问题。
597
0
本申请涉及半导体技术领域，具体公开一种磁性元件的制备方法。制备方法包括绕制导线，形成线圈；将线圈放置于模具中；向模具中填入磁性复合材料，磁性复合材料包括软磁金属材料和粘合剂，软磁金属材料和粘合剂以预设比例混合而成，软磁金属材料的相对致密度大于等于0.5，相对致密度为振实密度与真密度的比值；向模具中施加预设压强以使磁性复合材料流动并形成包覆线圈的磁性体，预设压强小于磁性复合材料的塑性变形强度以及线圈的塑性变形强度。在实际压制时，无需采用较大的压强，只需较小的压强即可使磁性复合材料具有较高的成型致密度，避免因较大的压强而使得磁性复合材料本身和线圈结构受到损坏等问题。
612
0
本发明一种防热失控复合材料电池箱上盖的成型工艺方法及产品，包括由下至上依次铺设的云母纸层、第一复合材料层、第二复合材料层、第三复合材料层、第四复合材料层、第五复合材料层、第六复合材料层、第七复合材料层和第八复合材料层。本发明提供的防热失控复合材料电池箱上盖的成型工艺方法及产品，可实现不同热失控的需求，实现灵活设计，热失控温度不同，铺层的云母粉含量及层数和铺层顺序发生相应的变化，可减少零件的制备工序，减少零件装配数量，提高电池包的空间利用率，结合连续纤维的高强度优势和云母材料的耐热性能，提高复合材料电池箱上盖的防热失控能力，降低制造成本，不占用电池包空间，防止明火外溢，提高电动汽车的安全性。
981
0

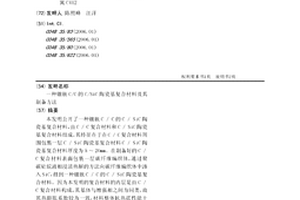

一种叠层树脂填充混杂复合材料，其特征在于所述的复合材料为空心圆管状，由两层不同的复合材料组成，内衬为多孔C／C复合材料，外壳为C／SiC陶瓷基复合材料，在多孔C／C复合材料的内侧部分含有一定量树脂。多孔C／C复合材料中基体C与C／SiC复合材料中C纤维有一层热解C界面或ZrO2、BN界面。该复合材料由于基材C／C复合材料多孔结构有隔热作用，复合结构材料整体质量较轻。酚醛树脂价格便宜，复合结构材料成本低，外层C／SiC陶瓷基复合材料为基材C／C复合材料起氧化保护作用，填充树脂提高材料整体结构稳定性。
881
0
本发明公开了一种三层结构树脂基复合材料及应用。本发明通过微波固化法制备取向碳纳米管束/环氧树脂复合材料（记为B层），通过刮涂‑热固化法制备钛酸钡纳米纤维/环氧树脂复合材料（记为E层），经过层层固化技术构建B‑E‑B三层结构复合材料。与现有技术制备的导体‑绝缘层/聚合物层状结构复合材料相比，本发明提供的三层结构复合材料兼具高介电常数（>1000，@100Hz）、低介电损耗和高储能密度，并且制备工艺可控易行，生产周期短，适合大规模应用。
本发明公开了一种多相纳米陶瓷颗粒增强Al基复合材料及其激光3D打印成形方法；Al基复合材料的复合材料基体选用纯度为99.9%以上、粒度为15μm-30μm的AlSiMg粉末；Al基复合材料的增强相选用纯度为99.9%以上、粒度为10μm-100μm的粉末复合体，该粉末复合体包括Al2O3，SiO2，TiN，TiC，ZnO，Y2O3；将上述两粉末混合后依次经过高温煅烧合成--球磨--3D打印成形，即可加工出所需的三维块体。本发明所得Al基复合材料具有均匀细化的显微组织和优异的力学性能，综合力学性能比相应材料的传统铸造或粉末冶金制品性能水平提高25%以上。
760
0
本发明涉及一种微纳米颗粒增强铝基复合材料及其制备方法。该铝基复合材料以铝或其合金为基体材料,该基体材料中均匀分散主要由微米级碳化硅颗粒和纳米氧化铝颗粒组成,其中纳米氧化铝颗粒是由均匀包裹在碳化硅颗粒表面的纳米氧化铜颗粒与基体合金铝热反应生成,形成微米碳化硅/纳米氧化铝增强铝基复合材料。该铝基复合材料的制备方法为:取微米级的碳化硅粉末与可溶性铜盐在碱性溶液中反应,经过滤、烘焙、研磨,制得碳化硅/氧化铜复合粉体,再将该复合粉体与铝熔体铝热反应后铸造成型,得到目标产物。本发明实现了多尺度、多种类颗粒对基体的复合增强,获得的铝基复合材料具有高强度、高耐磨性等优点,其抗弯强度和布氏硬度较常规铝合金分别提高了50%和73%以上,而摩擦系数降低了25%以上。
923
0
本发明公开一种高分子复合材料腔体滤波器的制备方法，采用含有增强材料的高分子基复合材料制备成高分子滤波器腔体；采用含有增强材料的高分子基复合材料制作高分子复合材料盖板；采用含有增强材料的高分子基复合材料为原料经过注塑成型为高分子复合材料谐振柱；将高分子复合材料腔体、高分子复合材料盖板和高分子复合材料谐振柱通过化学镀或电镀工艺进行表面金属化，使其具有表面导电层；将高分子复合材料谐振柱紧固于高分子复合材料腔体上，在高分子复合材料盖板上安装调谐螺杆，得到高分子复合材料腔体滤波器。本发明所述的轻量化高分子复合材料腔体滤波器具有重量轻，生产工艺简单，降低了生产制造成本，并且极大地提高了产品的性能。
810
0
本发明涉及一种面料单元，包括第一板体、第二板体，其采用化学纤维材质，第一板体的一面、第二板体的一面部分连接，第一板体一面露出第二板体的部分形成第一搭接面，第二板体的一面露出第一板体的部分形成第二搭接面。一种复合材料，包括多个面料单元，相邻两个面料单元中，一个面料单元中第一板体的第一搭接面搭接在另一个面料单元中第二板体的第二搭接面上。该复合材料制备的产品包括手套、包、服装。本发明每个面料单元由两片板材从中间粘牢，可以减少加工时间，不影响其强度；材料强度大幅上升；其产品中每个面料单元因其搭接结构可以使得在使用过程中贴合人体的同时，不会因为变形过大而出现防御漏洞。
本发明涉及一种Si‑RGO复合材料及其在检测二氧化氮气体中的应用。将尺寸为2‑5nm的Si量子点通过硅源原位修饰在RGO纳米薄膜表面，与作为导电网络和敏感基材的RGO原位形成异质结构，通过电泳的方法在电极表面形成Si‑RGO气敏膜，形成检测二氧化氮气体的气体传感器。Si‑RGO气敏膜与电极接合牢固，导电性能优良，制备工艺简单，反应条件温和，在室温下对NO2具有很高的灵敏度和较低的检测极限，该传感器件体积小、功耗低、结构稳定，适用于大规模制备气敏传感元器件。
中冶有色为您提供最新的江苏苏州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月14日 ~ 16日
2024年06月14日 ~ 16日
2024年06月21日 ~ 23日
2024年06月28日 ~ 30日
2024年07月12日 ~ 14日
