有色金属选矿技术理论与应用

基于物联网和工业云的选矿设备移动监测系统及方法 1138

 0

本发明提供一种基于物联网和工业云的选矿设备移动监测系统及方法，该系统包括工业云服务器、智能终端、选矿设备数据采集单元和本地服务器；选矿设备数据采集单元，包括PLC、数据采集传感器和视频采集模块；数据采集传感器包括有线传感器和无线传感器；有线传感器的输入端和无线传感器的输入端均连接采矿厂监测的各个设备，有线传感器的输出端连接PLC的输入端，无线传感器通过无线网关连接本地服务器，PLC的输出端和视频采集模块的输出端连接本地服务器，工业云服务器与智能终端通过无线网络进行通讯；实现了使设备的监控不必在固定场所内进行，可以向企业管理人员和科研人员提供随时随地监测数据，体现出本方案的方便快捷性。

海沙选矿系统 985

 0

本实用新型公开了一种海沙选矿系统，其包括自前往后依次设置的海沙矿仓漏斗、圆振筛、选矿跳汰机和选矿摇床，海沙矿仓漏斗的底部出料口与圆振筛的进料口之间、圆振筛的出料口和选矿跳汰机的进料口之间以及选矿跳汰机的出料口和选矿摇床的进料口分别设有皮带输送机，该系统还包括位于选矿摇床的出料口下方的矿物仓。本实用新型结构紧凑、占地面积小，具有处理量和选别范围大、矿物回收率高的有益效果。

从尾泥中回收微细粒级锂云母的选矿方法 786

 0

本发明公开了一种从尾泥中回收微细粒级锂云母的选矿方法。该方法包括以下步骤：(1)强搅拌调浆；(2)浮选柱粗选；(3)浮选柱精选I；(4)浮选柱精选II；(5)浮选柱扫选。本发明首次创新性的开发了一粗二精一扫的搭配浮选柱的短流程分选工艺，并经过不断试验研究确定了浮选柱组合工上艺的众多参数，最终形成了一套用于高效回收尾泥中的微细粒级锂云母的选矿方法，很好的解决了在行业中尚无任何解决方案的技术问题。同时，本发明的工艺减少了锂云母资源的流失和浪费，以及尾泥对环境的污染问题，有良好的经济、社会、环保效益，是一种绿色环保、高效节能的选矿方法，适于推广应用。

高硫复合铁矿石的选矿工艺及其预选生产系统 762

 0

本发明公开了一种高硫复合铁矿石的选矿工艺及其预选生产系统，涉及铁矿石选矿技术领域。本发明的一种高硫复合铁矿石的选矿工艺及其预选生产系统，根据铁矿石中不同铁矿物理化学性质的不同，采用弱磁干选与XRT智能干选联合分选工艺，先采用弱磁干选工艺，将磁铁矿从原矿中回收，赤铁矿弱磁性矿物进入尾矿；再用XRT智能干选对尾矿进行智能干选，XRT智能干选机干选出的含硫铁矿石等与弱磁干选机的弱磁精矿合并进入细碎缓冲矿仓，其内矿石由胶带给料机给入细碎圆锥破碎机，细碎产品与中碎产品汇合给入筛分缓冲矿仓，以确保破碎产品的粒度在‑12mm，所有的破碎‑70+12mm产品均得到有效的预选，以剔除脉石矿物，降低磨矿选别成本。

适用于粘土钒矿的加药擦洗-磁选选矿富集方法 781

 0

本发明公开了一种适用于粘土钒矿的加药擦洗-磁选选矿富集方法，其步骤如下：⑴原矿破碎和筛分；⑵一段加药擦洗作业；⑶矿浆筛分和一段分级作业：得到含钒较低的一段细粒级尾矿和钒含量较高的一段钒精矿；⑷粗粒级尾矿磨矿作业；⑸二段加药擦洗作业；⑹二段分级作业；得到含钒较低的二段尾矿和钒含量较高的二段钒精矿；⑺磁选作业；将所述的二段尾矿进行强磁选作业，得到含钒较高的磁选钒精矿和磁选尾矿；将一段钒精矿、二段钒精矿和磁选钒精矿合并，得到总的钒精矿产品。本发明可以全面回收赋存于粘土矿物、云母类矿物、褐铁矿等铁矿物中的钒，钒的选矿总回收率达到80％以上，与现有的两段加药擦洗技术相比钒的选矿总回收率可提高5～11％。

矿区稀土开采后初步选矿设备 1167

 0

本发明涉及一种选矿设备，尤其涉及一种矿区稀土开采后初步选矿设备。本发明的目的是提供一种便于有效降低空气中的粉尘含量、稀土筛选速率较快的矿区稀土开采后初步选矿设备。技术方案为：一种矿区稀土开采后初步选矿设备，包括有第一安装板、第一支杆、第一导套、第一导杆、齿条框、第二支杆、过滤框、第三支杆、第一从动轮、第一轴承座等；第一安装板顶部左右两侧前后两方均对称设有第一支杆，第一支杆顶部设有第一导套。本发明通过水的作用使得粉尘沉积在水框内底部，有效地减少了空气中的粉尘含量，间接地降低了工人染上尘肺的概率，为工人提供了良好的工作环境，通过叶片正反交替转动，便于将空气中飘散的粉尘吹散，为工人提供了良好的工作环境。

胶磷矿的选矿方法 896

 0

本发明提供了一种胶磷矿的选矿方法，包括：a)将胶磷矿原矿粉磨后，与水混合调浆，得到矿浆；b)将所述矿浆与药剂A混合浮选，得到粗选物1和脱除物1；c)将所述粗选物1与硫酸液、药剂B混合浮选，得到粗选物2和脱除物2；d)将所述粗选物2与硫酸液、药剂B混合浮选，得到精选物1和脱除物4；e)将所述精选物1与药剂B混合浮选，得到磷精矿和脱除物5；所述药剂A为丁铵黑、醚醇和煤油的水溶液；所述药剂B包括氧化石蜡皂、H₂SO₄和水。本发明提供的上述选矿工艺，能够显著提高胶磷矿的P₂O₅品位，并有效脱除胶磷矿中的倍半氧化物。

斜动锯齿波动筛跳汰选矿机 1065

 0

本发明公开了一种斜动锯齿波动筛跳汰选矿机，包括机架、机架下的锥形底箱、筛板、排料装置和机架上的承载箱，其特征在于：所述承载箱体的上部前端为进料口，承载箱体的下部后端为出料口；所述承载箱体的上方为驱动装置，包括电动机通过同步器和四个相同的锯齿波调速器相连，锯齿波调速器通过曲柄连杆机构和筛板的四角相连；所述筛板通过悬挂装置吊装于承载箱体内部，并可自由活动。所述选矿机还包括，与筛板联动的配重箱，筛板底部设有减振台，承载箱体的侧面壁包括相连通的上口和下口，锥形底箱为前后排列的两个，承载箱的前部装有观察窗。使选矿机大大提高了处理能力，显著降低能耗，明显减少了耗水量，提高了选矿机运行的稳定性。

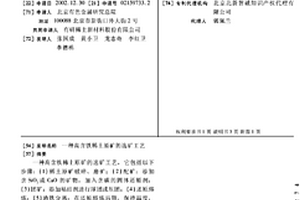

高含铁稀土原矿的选矿工艺 1022

 0

一种高含铁稀土原矿的选矿工艺，它包括以下步 骤：(1)稀土原矿破碎、磨矿；(2)配矿：添加含SiO2或CaO的矿物，加入含碳的固体还原剂；(3)团矿：添加粘结剂进行球团或压团；(4)还原熔炼；(5)渣铁分离；在还原熔炼后期，保持温度，利用渣铁水比重的差异，使富稀土渣浮在表层，出渣，实现渣铁分离；(6)冷却后，对富含稀土的渣进行粉碎，磁选。本发明工艺简便，可得到高品位的稀土渣，且稀土的收率较高。该方法适于处理高含铁、难于用物理选矿方法处理的稀土矿物，该方法特别适于处理澳大利亚Mt.Weld独居石型稀土矿。

含金硫化矿剥离废石综合利用的选矿方法 981

 0

本发明公开了一种含金硫化矿剥离废石综合利用的选矿方法，涉及金和黄铁矿剥离废石的选矿技术领域。该选矿方法包括以下步骤：(1)剥离废石进行一段筛分，得到筛上料一和筛下料一；(2)将筛上料一进行X射线光电选矿得到精矿一；(3)精矿一进行一段破碎，破碎后进行二段筛分得到筛下料二；(4)将筛下料二与筛下料一合并，进行三段筛分得到筛下料三；(5)筛下料三进行四段筛分得到筛上料四和筛下料四，筛上料四通过添加硫化矿浮选药剂后送至一段螺旋溜槽得到尾矿二；(6)筛下料四经过二段螺旋溜槽得到精矿三；(7)将尾矿二、精矿三合并，经过磨矿、浮选后得到金精矿。本发明实现含金硫化矿剥离废石的全利用和固废综合处理的目的。

同轴反向引力双侧动复式选矿机 872

 0

本发明涉及同轴反向引力双侧动复式选矿机，主要包括：无级调幅曲盘组合，主轴引力传动组合，两级双侧张合橡胶鼓膜组合，两级储水箱体组合，两级选矿槽组合，通过调速电机带动无级调幅曲盘，由调幅曲盘上的调心轴承盒连接传动顶杆再经万向节带动主轴引力杆，利用扳手借力方式，增加主轴引力杆长度，带动主轴左向右向交替旋转，通过主轴上下传动套经上下传动连杆连接左右双侧橡胶鼓膜上的水流交变驱动钢板，两级同轴反向借力运动，完成双侧橡胶鼓膜张合运动，使储水箱体内水流形成垂直交变作用力，选矿槽内矿物在垂直交变介质流的作用下，按密度比大小决定沉降速度快慢，实现按密度比分层成矿，完成比重选矿目的。

自升式选矿平台 1069

 0

自升式选矿平台包括：艏部、舯部、艉部、升降机构和选矿装置，艏部、舯部和艉部从右至左依次连接，升降机构分别与艏部和艉部连接，选矿装置设于艏部和舯部上方。其中，选矿装置包括：滚筒筛、分矿筒、螺旋溜槽和矿池；升降机构包括：桩腿、一级液压插销装置、二级液压插销装置、升降轨道、插销孔、升降平台和桩靴。本实用新型设计了一种可升降的选矿平台装置，和传统的船上挑选后再运到岸边的方式相比，稳定的平台结构防止了波浪浮动的干扰；内部自设选矿装置，更高效快捷；同时配合升降装置，配合选矿实现高效自动化选矿。

能够处理低品位矿和尾矿的选矿装置 1092

 0

本实用新型涉及一种能够处理低品位矿和尾矿的选矿装置；由矿浆分选喂料部分和收矿部分两大部分组成；矿浆分选喂料部分包括矿浆分料盒、清水分水槽和精矿沉降刻槽区；收矿部分由皮带支撑辊和皮带组成，在皮带的工作面上依照皮带运行方向还设有多道矿物颗粒阻尼带；本实用新型是针对普通摇床细颗粒重矿难以回到富集区，圆盘旋振选矿机和皮带式摇床选矿机其矿浆沉降距离有限的缺陷所作出的改进和整合，可以提高普通摇床细颗粒回收率和增加圆盘旋振选矿机和皮带式摇床选矿机矿浆沉降距离。

锡石多金属硫化矿尾矿的选矿方法 1009

 0

锡石多金属硫化矿尾矿的选矿方法。本发明采用螺旋选矿机及螺旋溜槽配合使用,针对尾矿中粒级金属含量分布,分级抛尾;尾矿抛尾后采用苯基卤化季铵盐和丁胺黑药作为捕收剂进行浮选,对铅锑锌等硫化矿物及铅锑锌硫化矿的氧化物有效地浮选回收,而锡石及脉石矿物则留在槽内;对锡石的回收以碳酸钠和羧甲基聚乙烯醇组合为脉石分散和抑制药剂,采用分步梯级浮锡方法进行回收。经过高效、经济的抛尾后可以脱出60%左右的废石,提高入选品位1～3倍,尾矿抛尾的综合损失率为10%左右,与传统工艺处理锡石多金属硫化矿尾矿比较,铅、锑、锌、锡金属回收率均提高了10%以上。

选矿药剂生产废水的处理装置及方法 901

 0

一种选矿药剂生产废水的处理装置和方法，装置有顺序相连的沉砂池、曝气调节池、曝气氧化池、第一沉淀池、厌氧池、接触氧化池、第二沉淀池和污泥浓缩池，方法是用好氧生物和A/O法相结合处理选矿药剂生产废水。在曝气氧化池用好氧生物可把废水中选矿药剂氧化成醇类和S2-离子，再利用生物曝气作用，把S2-离子氧化成单质硫、SO32-和SO42-，得到除掉了S2-离子的预处理废水，在下一步的A/O法处理中，在厌氧池里用生物化学的方法处理除硫后的预处理废水时，不会抑制活性污泥中厌氧菌的生长，使除硫废水在厌氧池中发生厌氧反应，让除硫后的预处理废水得到厌氧处理，再经接触氧化池用好氧生物处理，使选矿药剂生产废水用生物化学法处理能达到排放标准。

磁性淀粉选矿药剂的制备方法和应用 1091

 0

本发明涉及到一种磁性淀粉选矿药剂的制备和应用。制备过程为：先将淀粉、NaOH与水混合加热配制成苛性淀粉溶液，再将可溶性的二价铁盐或一定摩尔比的二价铁盐和其他可溶性金属盐加到苛性淀粉溶液中，然后滴加氨水或NaOH溶液并搅拌调节混合溶液至碱性pH10～11，再将混合液置于60℃～85℃的水浴中加热搅拌，并且向混合碱液中逐滴加入H2O2溶液至溶液颜色开始变成红棕色时停止加入，最后将混合液置于60℃～85℃的水浴中加热搅拌制得。本发明制备的磁性淀粉溶液具有较高的分散性，淀粉与磁性粒子结合度较高，对铁矿物具有较强的抑制能力和絮凝作用，用作浮选抑制剂和选矿絮凝剂，提高浮选性能，降低淀粉的用量。

钒钛磁铁矿的选矿方法 1139

 0

本发明公开了一种钒钛磁铁矿的选矿方法，包括两段或多于两段的磨选，二段磨选包括以下步骤：（1）将经一段磨选获得的钒钛磁铁矿送至旋流器；（2）对旋流器溢流进行磁选，磁选粗粒抛尾；（3）将磁选精矿送至细筛。根据本发明的钒钛磁铁矿的选矿方法，可提高钒钛磁铁矿的选矿效率，适当减少磨选段数，并降低选矿成本。

高回收率选矿摇床 950

 0

本发明提供一种高回收率选矿摇床,包括其面上带沟槽,其侧边带矿浆槽及水槽的床体,支撑床体的底座,固定在床体一端的刚性连杆及与之相连的拉动动力机组,固定在床体另一端的回位弹簧,其特征在于与床体一端相连的刚性连杆上设有弹簧,与床体另一端相连的回位弹簧固定在冲程桩一侧,冲程桩另一侧与固定在床体上的止挡块相配接。与现有技术相比,不仅选矿效率高,可对极为难选的矿物进行彻底选别,极大提高了精矿回收率及精矿品位,而且较大程度地降低电耗,同时运行稳定性好,可靠性高,并能提高选矿日处理量,降低选矿成本,有效回收可用矿,让有限的矿产资源得到充分利用。

海洋采矿和选矿平台 986

 0

本实用新型公开了一种海洋采矿和选矿平台，包括斗轮挖沙船和选矿船，所述的斗轮挖沙船由第一底舱、第一主甲板、操纵甲板、罗经甲板、第一通讯天线、吊具、定位桩和悬臂吊组成，第一主甲板安装在第一底舱的顶端，操纵甲板安装在第一主甲板的顶面上，罗经甲板安装在操纵甲板的顶面上，吊具安装在操纵甲板上，选矿船由第二底舱、第二主甲板、设备甲板、筛选装置、第二通讯天线、天车和侧式吊具组成。本实用新型海底采矿选矿运输全系统综合集成，实现了采选矿工作过程的高效与连续，采用具有波浪补偿的台车定位桩系统的采矿船有着极其重要的优势，通过波浪补偿的功能，可以缓冲波浪对台车定位桩系统的冲击，保证采矿船在一定的风浪下正常工作。

选矿厂用污水泵 774

 0

本实用新型属于选矿厂污水处理技术领域，尤其是涉及一种选矿厂用污水泵，其特征在于包括悬挂走行系统，设置在此悬挂走行系统上的潜水泵A和潜水泵B，设置在污水泵坑内的液位计，分别与潜水泵A、潜水泵B和液位计相连接的控制系统，潜水泵A和潜水泵B均设置在污水泵坑内。本实用新型的选矿厂用污水泵为潜水式污水泵，自动化控制，整个泵体包括电机可以部分或完全潜入矿浆内部，污水泵坑的深度不受泵的结构形式的限制，大大增加了污水泵坑的容积，增大了污水泵的处理能力。

耦合式多级分离选矿设备 985

 0

本发明提出一种耦合式多级分离选矿设备，包括抖动装置、筛选装置、两个支撑架、底座、导流板和喷水管，抖动装置包括固定框、两个震动马达、四个承接件和四个弹性件，固定框上设有多个流出孔，筛选装置包括驱动装置、固定架、连杆机构、两个撬动杆、多个过滤筛和多个连接栓，当驱动装置转动带动连杆机构转动从而带动撬动杆往复转动时，两个撬动杆能够分别带动多个过滤筛相对于固定架交错滑动；综上所述，本耦合式多级分离选矿设备能够筛选出均匀细小的矿砂，解决了以往的设备筛选不充分的问题，而且有效地增加选矿的工作效率，减小以往具备同等工作效率设备的占地面积，通过多个过滤筛交错筛选，解决了传统的选矿设备效率低且占地面积大的问题。

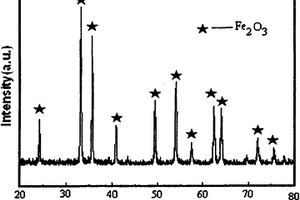

从钼选矿尾矿中提取金属元素铁、镁、钙的方法 1163

 0

一种从钼选矿尾矿中提取金属元素铁、镁、钙的方法,属于湿法冶金和尾矿综合利用技术领域。采用的方法为:钼选矿尾矿经盐酸溶液处理得到酸浸液,向酸浸液中加入双氧水实现Fe2+全部氧化为Fe3+,向溶液中滴加氨水并控制pH值制备粗Fe(OH)3沉淀,将粗Fe(OH)3酸溶解、过滤、再滴加氨水进行沉淀反应、过滤、750℃高温煅烧,获得纯度大于98wt.%的Fe2O3产品。向沉铁滤液中滴加NaOH并控制pH值去除杂质元素,继续滴加NaOH并控制pH值获得纯度大于83wt.%的Mg(OH)2产品。向沉镁滤液中滴加Na2CO3获得纯度大于97wt.%的CaCO3产品。本发明工艺为全液相操作,无废气污染,尾液主要为易于处理的NaCl与NaOH混合物溶液;铁、镁、钙回收率均达到80%以上,同时实现尾矿中钼、钨、铜等微量元素富集。

铜锌硫化矿选矿废水处理与回用方法 1211

 0

本发明涉及一种铜锌硫化矿选矿废水处理与回用的方法，针对铜锌硫化矿选矿废水，采用了硫化沉淀法和混凝沉淀法相结合的方式，即废水经沉淀剂硫化钠及凝聚剂PAC快速搅拌，后添加絮凝剂CH2710慢速搅拌混凝沉淀后，选矿废水中的有毒有害物质大幅降低，选矿废水经处理后回用于铜锌浮选分离，未对铜、锌精矿品位及回收率产生不利影响，反而有利于锌精矿回收率的提高及铜精矿中锌含量的降低，同时还能节约部分浮选药剂消耗，降低生产成本。

处理低品位微细粒矿物的选矿设备 1059

 0

本实用新型公开了一种处理低品位微细粒矿物的选矿设备。利用弧面铺展流膜分选机分选后的精矿矿浆浓度较高，不需要浓缩就可以直接进入悬振锥面选矿机进行分选的特点，采用弧面铺展流膜分选机与悬振锥面选矿机进行有机的串联进行二级分选得到高富集比的精矿。该设备包括弧面铺展流膜分选机和悬振锥面选矿机，所述弧面铺展流膜分选机与悬振锥面选矿机进行有机串联。有益效果：1、能够对细粒低品位矿物或尾矿资源进行二次利用。2、对低品位或尾矿再选要求高富集比较的矿物选别时效果更好。3、具有处理量大、高效低耗、操作简单、指标稳定等特点。

细粒磁铁精矿分级再选提质的选矿方法 950

 0

本发明公开了一种细粒磁铁精矿分级再选提质的选矿方法，涉及选矿技术领域。该细粒磁铁精矿分级再选提质的选矿方法，其特征在于：包括如下步骤：S1、一段淘洗精选作业：将已经过选矿作业提纯的TFe 62.0％—64.0％、粒度‑0.045mm85‑95％的磁铁精矿经淘洗磁选机进行一段淘洗精选，抛除磁铁精矿中部分贫连生体和脉石。该细粒磁铁精矿分级再选提质的选矿方法，利用旋流器重选原理，对磁铁精矿进行精选，替代部分淘洗精选工艺，减少后续淘洗精选作业负荷，同时可以将已经经过选矿作业提纯的普通铁精矿TFe品位由62.0％—64.0％提高到65.0％—67.0％，此方法工艺简单，适宜大规模工业生产，生产过程中无需化学药剂，所获产品具有更高的附加值。

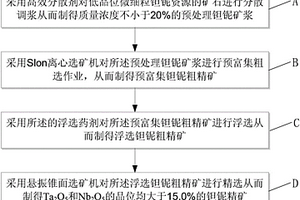

低品位微细粒钽铌资源综合回收的选矿方法及浮选药剂 1178

 0

本发明公开了一种低品位微细粒钽铌资源综合回收的选矿方法及浮选药剂，该浮选药剂由以下组分组成：水杨羟肟酸1.0～5.0份，C5～9羟肟酸1.0～5.0份，油酸1.0～5.0份，磷酸三丁酯0.1～1.0份。该选矿方法包括：采用高效分散剂对低品位微细粒钽铌资源的矿石进行分散调浆制得质量浓度不小于20％的预处理钽铌矿浆；采用Slon离心选矿机对预处理钽铌矿浆进行预富集粗选作业制得预富集钽铌粗精矿；采用上述浮选药剂对预富集钽铌粗精矿进行浮选制得浮选钽铌粗精矿；采用悬振锥面选矿机对浮选钽铌粗精矿进行精选制得可销售的钽铌精矿。本发明回收率高、回收成本低、环保无污染，实现了经济、高效、环保地综合回收低品位微细粒钽铌资源。

选矿污水循环处理系统 898

 0

本实用新型公开了一种选矿污水循环处理系统，包括兼作固液分离装置的尾矿库和设置在尾矿库边上的尾矿区污水处理站；选矿厂的尾矿浆输出管道连通尾矿库；尾矿库的输出污水管道连通尾矿区污水处理站；尾矿区污水处理站的输出清水管道连通选矿厂的供水管道；其特征在于：选矿厂边上还设置有浓密溢流装置和选厂区污水处理站；选矿厂的尾矿浆输出管道连通浓密溢流装置；浓密溢流装置的浓缩尾矿浆输出管道连通尾矿库；浓密溢流装置的输出污水管道连通选厂区污水处理站，选厂区污水处理站的输出清水管道连通选矿厂的供水管道。运量小、能耗小、布局更合理、使用效果更理想。

用于改善钒钛磁铁矿选别效率的螺旋选矿机 1229

 0

本实用新型公开了一种用于改善钒钛磁铁矿选别效率的螺旋选矿机，包括选矿机本体，设于选矿机本体内的中心承重柱，设于选矿机本体一侧的给料槽，中心承重柱上缠绕布置螺旋选别槽，中心承重柱的上端连接动力装置，中心承重柱的上部固定安装通电装置，中心承重柱内固定安装有电磁铁装置，电磁铁装置的磁场范围覆盖螺旋选别槽，给料槽的出料端处连接有引料板，引料板倾斜设置在给料槽的槽底上，且与槽底呈10°‑30°的夹角。通过电磁铁装置和引料板的设置，电磁铁装置用于提高选矿机的选别效果，引料板主要用于解决选别过程中物料相互挟持包裹的现象，进而改善螺旋选矿机的选别效率，以解决现有存在的不足。

钛矿细料选矿设备 786

 0

本实用新型公开一种钛矿细料选矿设备，包括壳体、动力装置、进料口、转轴，其特征在于：所述壳体内安装有内套和外套，中空的转轴与内套固定连接，转轴一端通过传动装置连接于动力装置，进料口上端安装有送料装置，外套与壳体形成尾料仓，尾料仓底部还设有尾料出口，外套与内套形成选料仓，所述内套上宽下窄成倒圆台形，内套上设有螺旋状分布的沟槽，沟槽之间设有沉降孔，沉降孔与选料仓连通。本实用新型采用螺旋状分布的沟槽，配合内套的旋转离心力，可以有效的达到筛选细矿料的目的；另外本实用新型中，底部设置有反冲水管，水冲反冲水管带出的反冲水，可以与矿料混合，并与矿料混合，在选矿过程中，将矿料带出机体中，提高选矿效率。

平面往复式铁精矿选矿机 878

 0

本实用新型公开了一种平面往复式铁精矿选矿机，包括底座、传动装置、磁系装置、进矿装置及淋水装置，传动装置通过高、低支架倾斜的设置在底座上，传动装置包括与变频电机连接的两包胶滚筒，两个包胶滚筒之间设有带环形挡边的输送带，磁系装置包括多个沿输送带方向平行设置的平面磁系，平面磁系均通过偏心连杆分别连接传动电机，进矿装置对应设置在较低端输送带的上方；淋水装置包括多个正对输送带表面的喷淋头。本实用新型结构合理，工作可靠，造价低廉，可有效降低选矿成本，可在黑色磁性金属矿选矿工艺中广泛应用；通过特殊摆放方法的平面磁系与带环形挡边的输送带呈90°十字形摆动，实现铁精矿在特殊的运动轨迹下得到铁精矿纯度质的提升。
