江苏南京有色金属复合材料技术理论与应用

异型复合磁体/铁电体复合材料电磁传感器 1040

 0

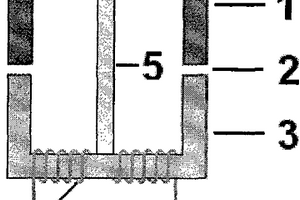

异型复合磁体/铁电体复合材料电磁传感器是将异型、具有优化磁导率的、绕有探测线圈的、且存有磁隙的复合铁磁体与锆钛酸铅(PZT)薄片按一定方式装配后再封装在外壳中。对PZT片施加电压使之产生电致伸缩,使磁体受到特定方向应力,铁磁体之间发生相对位移,从而改变磁路的磁导率。当在PZT上施加一定的直流电压时,可在较宽的频率范围内从探测线圈中测得电感、电容和阻抗随电压的变化而变化。附图是异型复合磁体/铁电体复合材料电磁传感器的结构简图,其中:1高磁导率的铁磁体、2磁隙、3低磁导率的铁磁体、4探测线圈、5PZT片。

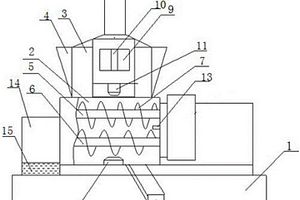

方便物料混合的玻璃纤维复合材料生产设备 763

 0

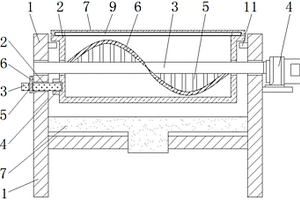

本实用新型公开了一种方便物料混合的玻璃纤维复合材料生产设备，包括支架、电机、顶盖和出料板，所述支架的顶部设置有搅拌桶，所述搅拌轴的外侧连接有搅拌叶，所述电机设置在支架的顶部右侧，所述搅拌桶的上方设置有顶盖，所述顶盖的下方设置有橡胶垫，所述支架的顶部左侧开设有安装孔，且安装孔的内部安装有活动杆，所述活动杆的外侧开设有限位槽，且限位槽的内部设置有紧定块，所述搅拌桶的左侧设置有连接块，且搅拌桶的下方安装有出料板。该方便物料混合的玻璃纤维复合材料生产设备，方便将原料进行密封搅拌，加快原料的混合，而在搅拌完成后，能够快速的将成品料排出，便于提高生产效率。

三维周期复合材料的单胞结构 1062

 0

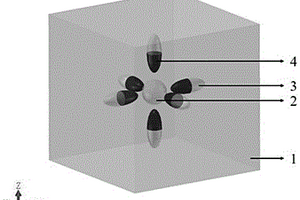

本实用新型提供一种三维周期复合材料的单胞结构，其特征在于：包括单胞基体与三维实体；所述单胞基体呈正方体状，其体心处设有体心空腔；所述三维实体以体心空腔为圆心均匀分布于单胞基体内，为椭球体或者任意一个二维图形绕其任意一条轴线旋转所形成的空腔，并且三维实体内填充有散射体。本实用新型提出了一种三维周期复合材料单胞结构，能在笛卡尔坐标系x，y，z三个方向上产生弹性波禁带，因此可用于制作减振降噪人工材料。

高温隔热降噪耐辐照超细纤维增强气凝胶复合材料及其制备方法 797

 0

本发明公开了一种高温隔热降噪耐辐照超细纤维增强气凝胶复合材料及其制备方法，由50～70％超细纤维、0～10％纳米线和二氧化硅气凝胶组成，以超细纤维为原料，级配碳化硅纳米线、氧化钛纳米线和碳化硼纳米线，以湿法超层化技术，调节纤维排布方向，制备低热桥高孔隙率超细纤维毡，再通过溶胶‑凝胶结合超临界干燥技术在纤维毡上原位生长含硼二氧化硅气凝胶，最终制得集低容重、耐高温、高隔声、低热导、耐辐照性能一体化的超细纤维增强气凝胶复合材料，满足核工业管道高温、强噪声、核辐照环境下的保温降噪需求。

铋基‑介孔氧化硅复合材料及其制备方法和应用 694

 0

本发明涉及一种BiOCl‑KIT‑6BiOCl‑KIT‑6复合材料及其制备方法和用途，属于光催化材料技术和环境卫生分析领域。本发明使用的材料是由介孔氧化硅KIT‑6和BiOCl通过水热合成方法原位复合的新型环境友好型材料，记为BiOCl‑KIT‑6，其制备方法包括以介孔氧化硅KIT‑6的合成和在KIT‑6表面原位合成BiOCl，得到具有串状特殊结构的复合材料，提高了光催化活性和电化学活性，在降解有机染料和检测重金属方面有很大的应用前景。

竹节状石墨烯管/硫复合材料的制备方法 974

 0

本发明公开了一种竹节状石墨烯管/硫复合材料的制备方法。所述方法先将二氰二胺、四水乙酸钴、四水乙酸镍和硝酸铁的混合溶液蒸干水分后，氮气保护下在1000～1200℃下进行高温焙烧还原，再加入稀硫酸进行腐蚀，得到竹节状石墨烯管，然后将竹节状石墨烯管和硫混合进行热熔融挥硫反应，制得竹节状石墨烯管/硫复合材料。本发明采用高温焙烧法制备竹节状石墨烯管，操作简便，原料成本低廉，不仅避免了石墨烯片层的堆叠，而且还能起到物理束缚多硫化物的作用，并且制备的石墨烯管表面含有铁钴镍纳米粒子，可以催化锂硫电池的锂化过程，使得制备的电池具有高容量，倍率性好且循环寿命长的优点。

木塑复合材料瞬时切削温度测量系统 1162

 0

本发明公开了一种木塑复合材料瞬时切削温度测量系统，包括木塑板、铜片、多根铜丝、刀具、传感器、数据采集模块、计算机，所述木塑板设有上下两块，所述铜片设置在两块木塑板之间，多根铜丝设置在木塑板内，多根铜丝靠近所述铜片，所述刀具沿着木塑板的边沿进行切削，所述铜片和多根铜丝均通过导线与传感器连接，所述传感器与数据采集模块连接，所述数据采集模块与计算机连接。本发明将半人工热电偶法应用于木塑复合材料瞬时切削温度的测量中，由铜片、铜丝、刀具构成热电偶回路，提高测温的准确度和实时性。并且把铜片设计成波浪形，有效的固定住了上下两块木塑板，避免切削加工过程中木塑板发生相对位移，提高了测量的准确性。

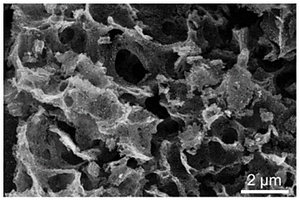

氮磷共掺杂的泡沫状碳纳米片负载NiCo纳米粒子复合材料的制备方法及其产品和应用 852

 0

本发明公开了氮磷共掺杂的泡沫状碳纳米片负载NiCo纳米粒子复合材料的制备方法及其产品和应用，该制备方法包括以下步骤：制备Ni²⁺/Co²⁺/NaCl/EDTMPA/SA混合水凝胶；将所述Ni²⁺/Co²⁺/NaCl/EDTMPA/SA混合水凝胶经过冷冻干燥及高温惰性气氛下的热处理，得到所述负载NiCo合金纳米粒子的氮磷共掺杂的高度多孔柔性的泡沫状碳纳米片复合材料。本发明制备的产物形貌规整、NiCo纳米粒子尺寸均一地负载于二维复合高度多孔柔性的泡沫状碳纳米片中，具有活性位点多、过电位低以及稳定性良好和二维复合结构等特点，是一种极有潜力的电解水电催化剂材料，可以用于制备作为碱性全解水反应电催化剂。

陶瓷复合材料的制备方法 735

 0

本发明提供了一种陶瓷复合材料的制备方法，所述的制备方法为，刚玉型氧化铝颗粒和聚苯硫醚树脂，通过聚酰胺酸的改性后塑化成型，得到陶瓷复合材料板材。聚酰胺酸对刚玉型氧化铝颗粒的包裹，使得刚玉型氧化铝颗粒表面有机化，提高了刚玉型氧化铝颗粒与工程塑料的相容性，使得界面之间缺陷减少，能够大幅提高材料的力学性能和导热能力。聚酰亚胺材料的加入提高了材料树脂部分的熔点，同时其与PPS的交联结构也提高了PPS的熔点和力学性能。因此，本发明所提供的技术路线极大的提高了PPS与刚玉型氧化铝颗粒复合板材的强度和耐热温度。

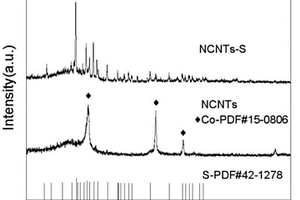

硫碳复合材料、制备方法及其应用 841

 0

本发明公开了一种硫碳复合材料、制备方法及其应用，通过六水合氯化钴和钴氰化钾的沉淀反应形成普鲁士蓝类似物前驱体，经洗涤、干燥后将所得前驱体粉末在惰性气氛下进行高温煅烧处理即可制备得到氮掺杂的碳纳米管。再将酸处理后的氮掺杂的碳纳米管与升华硫进行热熔处理，得到的硫碳复合材料用作锂硫电池的正极材料，用于提升电池的循环性能和倍率性能。

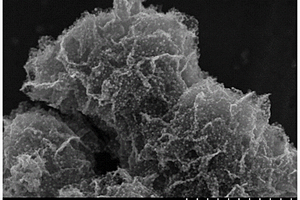

锚定NiPd/Ni的氮掺杂碳纳米片复合材料及其制备方法和应用 956

 0

本发明公开了一种锚定NiPd/Ni的氮掺杂碳纳米片复合材料及其制备方法和应用，其以具有三维纳米结构的氮掺杂碳纳米片作为载体，载体上均匀锚定有NiPd合金和Ni金属单质纳米粒子。本发明简单易行，原料成本低廉，可实现规模化生产。本发明方法制得的锚定NiPd/Ni的氮掺杂碳纳米片复合材料具有三维纳米结构(氮掺杂碳纳米片)且粒径超细(～13.0nm)的NiPd合金和Ni金属单质纳米粒子均匀的锚定在碳纳米片上。该材料能够作为碱性双功能氧电催化材料的应用，具备优异的活性以及稳定性能。

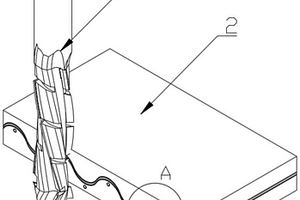

基于超声铣削的碳纤维增强复合材料纤维切削角改善方法 920

 0

本发明提出一种基于超声铣削的碳纤维增强复合材料纤维切削角改善方法。首先根据碳纤维增强复合材料纤维断裂特性建立不同纤维切削角的材料去除模式；其次考虑刀具高频振动对刀具运动学特性的影响，建立刀具上任一点的位移方程；构建单个振动周期内的瞬时切向速度及轴向速度模型，采用切向速度与轴向速度的合成方法建立轴向超声振动铣削纤维切削角模型；在单一纵振的基础上分析二维纵扭超声钻削，建立纵扭共振下的纤维切削角模型；提出纤维切削角改善程度的表征系数，对比分析轴向超声铣削与二维纵扭超声的改善效果；最后基于已建立的超声振动对纤维切削角改善模型，开展铣削实验验证模型的有效性；本发明够实现纤维切削角的准确预测。

反钙钛矿材料、核壳复合材料、制备方法及其用途 1040

 0

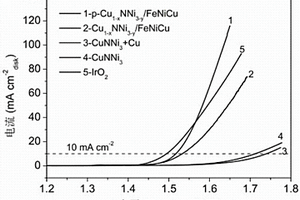

本发明属于电化学催化剂领域，具体涉及一种反钙钛矿材料及在其基础上制备的复合材料，本方法首先合成了具有反钙钛矿结构的CuNNi₃，然后利用CuNNi₃和Fe³⁺的原位界面反应，开发了一种多孔的具有核壳结构的Cu_1‑xNNi_3‑y/FeNiCu(oxy)hydroxide复合材料。本发明的析氧反应催化剂在碱性介质中具有优异的氧析出（OER）催化性能和长期稳定性，活性和稳定性都优于贵金属催化剂RuO₂。本发明成本低廉，操作简单，适合工业上大规模生成，能得到较高纯度的产物，具有较高的实用价值。

改性水泥基复合材料的制备方法 719

 0

本发明涉及一种改性水泥基复合材料，包括如下重量份的组分：360‑480份水泥，200‑300份水，0.08‑0.5份氧化石墨烯，0.5‑5份聚羧酸减水剂，10‑100份硅灰，1300‑1400份标准砂。将氧化石墨烯用水稀释，边搅拌边加入聚羧酸减水剂，超声处理后得到氧化石墨烯稀释液，加入硅灰，搅拌均匀后得到混合稀释液；将水泥低速搅拌20‑40s，接着加入混合稀释液，继续低速搅拌100‑150s，最后高速搅拌100‑150s后，得到水泥砂浆，将水泥砂浆浇铸在模具中，成型后脱模，即得。本发明制备方法简单，原料易得，制得的改性水泥基复合材料具有优异的抗压抗折强度，并且韧性好，具有良好的工作性能。

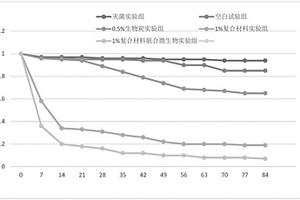

零价铁复合材料联合微生物修复OCPs污染土壤的方法 941

 0

本发明公开了一种零价铁复合材料联合微生物修复有机氯农药(OCPs)污染土壤的方法，包括以下步骤：步骤一：取生物质材料，利用生物质材料制备生物炭，作为纳米零价铁负载材料；再利用液相还原法制备生物炭负载纳米零价铁材料(BC/nZVI)；步骤二：特异降解菌的筛选、分离；步骤三：待修复土壤的预处理；步骤四：待修复土壤的处理。本发明针对ZVI使用对土壤结构和土壤生境的破坏，以及微生物对OCPs降解能力的不足，提出采用新型BC/ZVI复合材料联合微生物修复，充分利用ZVI的还原脱氯作用、生物炭的吸附和土壤改良作用以及微生物降解作用，实现了对OCPs污染土壤的修复。

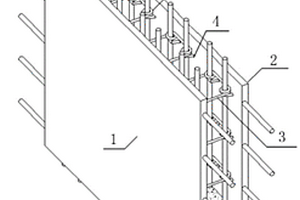

高延性TRC复合材料用作永久模板的装配式墙体及施工方法 893

 0

本发明公开了一种高延性TRC复合材料用作永久模板的装配式墙体及施工方法，包括核心混凝土、连接纵向钢筋、相互组装配合的左墙面板和右墙面板；左墙面板中预埋有横向钢筋、纵向钢筋和“回”型箍筋；右墙面板中预埋有横向钢筋和U型纵筋紧固件；左右墙面板组装后，U型纵筋紧固件位于对应“回”型箍筋的下方；连接纵向钢筋将位于同一列的“回”型箍筋和U型纵筋紧固件均进行连接。本发明中左右墙面板均采用高延性TRC复合材料制成，具有高抗裂、抗渗及抗侵蚀等特点；另外还充当永久模板，省去了模板材料与模板装拆卸、内外墙面处理等工序；纵向钢筋和“回”型箍筋组成的“暗柱”形成结构墙主体，具有承载、抗剪、抗震、抗风及整体性能好等综合优势。

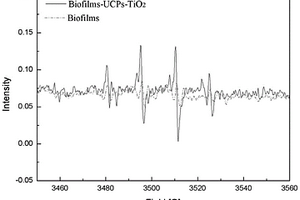

利用微生物-光催化耦合去除污水中抗生素的方法及其上转换-二氧化钛复合材料 781

 0

利用微生物‑光催化耦合高效去除污水中抗生素的水处理方法及其上转换‑二氧化钛复合材料：.上转换材料的制备：Pr，Li掺杂在Y₂SiO₅上；.二氧化钛在上转换材料上的负载；.构建的周丛生物‑上转换‑二氧化钛复合系统；.利用周丛生物‑上转换‑二氧化钛复合系统去除污水中的四环素。本发明能对污水中抗生素高效彻底和环境友好的去除，是一种低成本、灵活、易操作的抗生素去除的方法，适用于含有较高抗生素浓度的面源污水或城市污水。本发明效果显著，在24h后，体系中82%的四环素被降解，并且周丛生物仍保留生物活性，相较微生物法，本方法对四环素的去除更加高效，24h比周丛生物高~40%。

纳米金刚石及功能化碳纤维增强环氧树脂复合材料的制备方法 1135

 0

本发明将纳米金刚石经过羧基功能化后，得到表面胺基化的纳米金刚石；将胺基化的纳米金刚石与表面经过羧基化的碳纤维反应，得到胺基化的碳纤维表面接枝有纳米金刚石，在碳纤维表面引入二元胺或多元胺，使碳纤维表面未完全与胺基化的纳米金刚石反应的羧基充分胺基化，将碳纤维与环氧树脂预聚合反应，得到功能化的碳纤维表面接枝有环氧树脂的增强体；将胺基化的纳米金刚石与环氧树脂反应，获得纳米金刚石强韧化的环氧树脂的基体；将得到的功能化碳纤维表面接枝有环氧树脂的增强体和纳米金刚石强韧化的环氧树脂的基体复合。本发明利用纳米金刚石的强度和韧性强韧化碳纤维和基体树脂，提高复合材料的界面粘结强度，从而提高复合材料的整体性能。

定向抛出复合材料易碎盖及其制备方法 725

 0

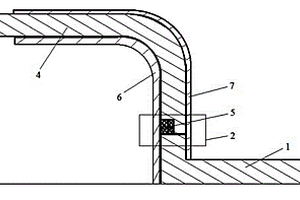

本发明涉及一种定向抛出复合材料易碎盖及其制备方法，属导弹发射及防护技术领域。该易碎盖包括：框架（1）和抛出体（4），框架（1）和抛出体（4）结合处分别为分离区（2）和连体区（3）；所述分离区（2）为框架（1）与抛出体（4）分割后胶合处理的区域；该区域中抛出体（4）边缘内侧具有矩形槽（5），矩形槽（5）内填充AB胶，通过AB胶将抛出体（4）边缘与框架（1）边缘胶合；所述的抛出体（4）边缘和框架（1）边在内、外侧分别通过环氧树脂胶贴有内侧纤维布条（6）和外侧纤维布条（7）。本发明结构简单、重量轻、操作简便，在导弹燃气流的作用下可实现定向抛出，解决了复合材料易碎盖抛出体分离方向不确定的潜在危险。

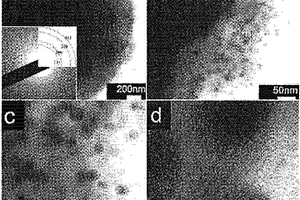

铜纳米粒子均匀掺杂亚微米碳球复合材料及其一步合成方法 1175

 0

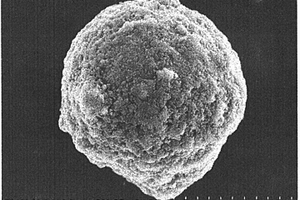

本发明公开了铜纳米粒子均匀掺杂亚微米碳球复合材料及其一步合成方法，其特征在于，是由亚微米球形碳和高数密度的铜纳米粒子构成，碳球直径为400-800nm；铜纳米粒子绝大部分均匀地分布在碳球内部；铜粒子的数密度可调，尺寸在5-50nm范围内可控；碳的保护作用使得铜纳米粒子具有很好的抗氧化性。配制浓度为0.1-1.0mol·L-1的葡萄糖水溶液，Cu2+浓度为12.5-20mmol·L-1；滴加氨水调节PH值至4.5-6.0；将混合液转入反应釜的聚四氟乙烯内胆中，所得混合液在反应釜中于160-180℃范围内恒温反应3-5h；反应结束后，自然冷却至室温，产物经反复离心洗涤后置于真空烘箱中或者N2保护气氛下50±10℃干燥。该技术解决了金属铜特别是其纳米粒子极易被氧化而很难在普通环境下制备与保存的问题。

聚丙烯竹塑复合材料的制备方法 1044

 0

本发明公开了一种聚丙烯竹塑复合材料的制备方法，包括：（1）将40-80目的竹粉干燥；（2）10~80g木粉和0.1-1.5mL偶联剂加入高速混合机中混合均匀；（3）再将20-90gPP粒料投入高速混合机中，以3000r/min的速度混合10min；（4）将竹塑混合料在双辊开炼机上混炼；（5）将混炼好的物料在液压机上模压成片，模压温度180℃，时间3min，压力10MPa。竹粉质量份数为20~30份。本发明的聚丙烯竹塑复合材料的拉伸强度、冲击强度、弯曲强度有显著提高。具有很好的实用性。

抗静电PEEK复合材料及其制备方法 1062

 0

本发明公开了一种抗静电PEEK复合材料，由68-84份PEEK，15-30份短切碳纤维，1-2份碳纳米管制成，其中所述短切碳纤维和碳纳米管均经过磺化PEEK表面处理，磺化PEEK的磺化度为70-80。还公开了其制备方法。本发明在PEEK中添加短切碳纤维和碳纳米管，可以有效提高PEEK材料的耐磨性、拉伸强度和模量等性能，表面电阻均匀，可满足抗静电要求高的场合使用。短切碳纤维和碳纳米管先用高磺化的PEEK进行处理，可以改善其表面活性，有助于其在PEEK基质中的分散，减少团聚，复合材料中碳纤维、碳纳米管与PEEK结合更紧密，对提高材料韧性、降低表面电阻有帮助。

基于石墨烯/聚合物复合材料的高强度减震圈及制备方法 1035

 0

本发明为一种基于石墨烯/聚合物复合材料的减震圈，该复合材料以聚合物为基体，以石墨烯为填料，包括以下步骤：（1）：取石墨烯倒入酒精溶液中，配制质量比为1 : 10?1 : 50的悬浮液，利用超声分制散机中制备石墨烯均匀溶液；（2）：将氯丁橡胶、增塑剂邻苯二甲酸二环己酯等，加入磨料机中进行磨料，磨料时间为25?36小时；（3）：将磨料得到的混合物加入通过步骤（1）制得的石墨烯溶液中，得到混合溶液；（4）：将步骤（3）中的混合溶液于密闭式炼胶机中混炼2分钟后依次加入增塑剂邻苯二甲酸二环己酯、防老化剂辛基等，混炼温度为85℃?105℃，混炼时间为2小时，然后以10℃/min的速度升温至185℃?200℃，冲压成片，自然降温。本发明简单、合理的解决了由氯丁橡胶为主要材料制备而成的减震圈耐磨性差的问题。

基于石墨烯/聚合物复合材料的耐寒密封圈及制备方法 764

 0

本发明为一种基于石墨烯/聚合物复合材料的耐寒密封圈，该复合材料以聚合物为基体，以石墨烯为填料，包括以下步骤：（1）：取石墨烯倒入酒精溶液中，配制质量比为1 : 10‑1 : 50的悬浮液，利用超声分制散机中制备石墨烯均匀溶液；（2）：将氟素橡胶、增塑剂邻苯二甲酸二环己酯等，加入磨料机中进行磨料，磨料时间为25‑36小时；（3）：将磨料得到的混合物加入通过步骤（1）制得的石墨烯溶液中，得到混合溶液；（4）：将步骤（3）中的混合溶液于密闭式炼胶机中混炼2分钟后依次加入增塑剂邻苯二甲酸二环己酯、防老化剂辛基等，混炼温度为85℃‑105℃，混炼时间为2小时，然后以10℃/min的速度升温至185℃‑200℃，冲压成片，自然降温。本发明简单、合理的解决了由氟素橡胶密封圈为主要材料制备而成的耐寒密封圈耐寒性差的问题。

石墨烯金属复合材料的制备方法 1057

 0

本发明公开了一种石墨烯金属复合材料的制备方法，首次将石墨烯衍生物分散在溶剂中与颗粒进行混合形成混合物，混合物干燥后在设定气氛下以设定速度通过微波加热区对混合物加热处理以将混合物中石墨烯衍生物转化为石墨烯，随后冷却获得石墨烯与颗粒物的混合物，然后将混合物与金属通过熔融、高温烧结、挤压成型等方法进行复合而获得石墨烯‑金属复合物。本发明提供的方法解决了目前石墨烯分散困难及石墨烯衍生物性能欠佳的问题，可以方便、快捷、批量生产石墨烯‑金属复合材料，有望为石墨烯及金属材料的进一步发展及应用作出贡献。

二氧化锡/石墨烯复合材料的制备方法 1036

 0

本发明公开一种二氧化锡/石墨烯复合材料的制备方法，包括下列步骤：步骤一、将原料氧化石墨烯和四氯化锡按一定质量比溶于水中混合均匀；步骤二、将步骤一中混合好的液体通过离心或抽滤将氧化石墨烯分离出来，并用水或酒精清洗干净；步骤三、将步骤二中得到的产物重新分散到水中，然后加入还原剂处理得到二氧化锡/石墨烯复合材料，其中所述还原剂包括：水合肼、硼氢化钠、氢氧化钠等。本发明制备方法简单，成本低廉，避免了高温热处理过程，节能环保。

板式换热器用耐蚀金属基复合材料 1006

 0

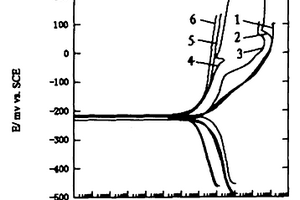

本发明公开了一种板式换热器用耐蚀金属基复合材料,是在铜或铜合金的表面沉积有化学镀镍层,该化学镀镍层包括镍和磷,其质量配比为Ni(87%-91%)∶P(9%-13%)。本发明是在铜或铜合金的表面沉积有化学镀镍层,铜或铜合金表面覆盖化学镀镍层后,即使万一表面出现空隙,尽管在氯含量很高的介质中也不会出现针孔腐蚀,从而使本发明在用于板式换热器制造时,能够降低其制作成本,并能延长使用寿命。本发明在化学镀镍磷层的表面再化学沉积有Ni-P-聚四氟乙烯,改变了本发明的表面张力,从而使本发明能够阻止板式换热器所接触的介质在其表面结垢,使本发明具有阻垢的优点,并提高板式换热器的传热效率。

莫来石/聚苯胺核壳结构复合材料及其制备方法 1001

 0

本发明公开了一种莫来石/聚苯胺核壳结构复合材料及其制备方法,其步骤是:在乙醇和超纯水的体系中用偶联剂氨丙基三乙氧基硅烷改性粉煤灰漂珠;将改性过的漂珠加入苯胺单体的盐酸溶液中进行混合搅拌,加入过硫酸铵进行表面聚合,反应一段时间后过滤、超纯水洗涤、烘干,即得到核壳结构的漂珠/聚苯胺复合物;将漂珠/聚苯胺加入到HF溶液中进行反应一段时间,过滤、超纯水洗涤、烘干,即得到核壳结构的莫来石/聚苯胺复合物,该复合物能漂浮于水上,有利于回收利用;其表面积也由漂珠/聚苯胺复合物25.2m2/g提高到了76.3m2/g。

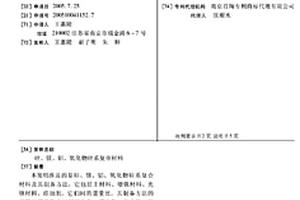

硅、镁、铝、氧化物硅系复合材料 1046

 0

本发明涉及的是硅、镁、铝、氧化物硅系复合材料及其制备方法,它包括主材料、增强材料、充填材料、添加剂,它们间的重量比,其制备方法的工艺步骤是取主材料硅化物、镁化物、铝化物、氧化物放入容器A中;取主材料重量10-15%的增强材料;取主材料重量30-150%的充填材料放入容器B中;取主材料重量1-9%的添加剂放入容器C中;将上述容器A、B、C内的化合物混合搅拌后倒入产品制作模具内常温下定型4-8小时。优点:硅系复合材料的热稳定性好,制备工艺方法简单。能耗低,原料、加工成本低、性价比好,效益高。既具有碳系有机高聚物的性质,又具有无机物如陶瓷、水泥、钢铁、木材等材料的性质。可替代木材,节约大量木材资源。

内生型金属基复合材料的微波反应合成法 1060

 0

本发明公开了一种内生型金属基复合材料的微波反应合成法,包括以下步骤:制反应试样;装样:将压坯试样装入反应装置,四周充填SIC吸波剂;抽真空;微波合成:先将微波输入功率调至下限值,合闸通电;保温:当反应试样的颜色发生骤变,同时其远红外记录的温度变化曲线发生急速升高,出现尖锐的陡峰时,减小微波输入功率进行保温,保温一段时间后停止微波输入;出炉:在真空炉中炉冷后,取出反应装置,从反应装置中取出反应试样得到内生型复合材料。本发明工艺操作简单、安全可靠、节能省时、环境友好,使操作过程简化,能耗大幅降低,节能高达70%-90%;缩短制备周期,一般15MIN左右即可。
