全部
▼
热搜：
1167
0

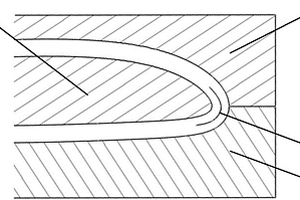

本发明属于复合材料技术领域，涉及一种用于防止直升机尾桨叶成型过程中损伤纤维的方法。采用在尾桨叶成型模的分模面处放置预先固化的保护布，合模时阻止尾桨叶前缘连续的玻璃布挤出模体，在尾桨叶成型过程中避免产生夹布，从而提高尾桨叶产品质量，提高飞机可靠性、安全性，目前，采用该方法后，经验证，可完全避免夹布情况，目前已经应用生产中。
777
0

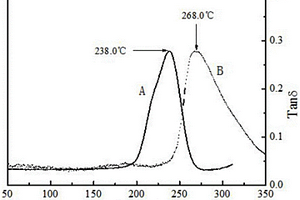

一种双马来酰亚胺树脂基缓蚀底胶及其制备方法，它涉及一种缓蚀底胶及其制备方法。本发明要解决双马来酰亚胺胶膜粘接金属时耐湿热老化性能差及环氧型底胶与双马型胶膜不匹配等问题。本发明的双马来酰亚胺树脂基缓蚀底胶由双马来酰亚胺树脂、扩链共聚合改性剂、增韧改性剂、偶联剂、抑制腐蚀剂和溶剂组成。制备方法：将增韧粒子与扩链共聚合改性剂在三辊研磨机上研磨，得到增韧树脂；将增韧树脂与双马来酰亚胺树脂在135～140℃下共聚得到增韧后的双马来酰亚胺底胶主体树脂，冷却备用；将底胶主体树脂、偶联剂和抑制腐蚀剂溶于溶剂中，在密闭的搅拌装置中混合搅拌均匀。本发明底胶主要用于金属制件之间或复合材料与金属制件的胶接或共胶接。
985
0
一种三元乙丙橡胶基电导非线性绝缘材料，它涉及一种橡胶基非线性电介质材料。它要解决现有橡胶基电导非线性复合材料因非线性功能填料掺量大而引起的击穿强度低的问题。本发明非线性绝缘材料由三元乙丙橡胶、非线性功能填料、气相法白炭黑、过氧化二异丙苯、硫磺和二苯甲酰对醌二肟制成，其中非线性功能填料由纳米氧化锌、纳米二氧化钛、纳米碳化硅、碳纳米管、导电炭黑和纳米石墨组成。制备得到的非线性绝缘材料的交流击穿强度不小于30kV/mm，直流击穿强度不小于60kV/mm，最大非线性系数6～18，拉伸强度不小于12.0MPa，断裂伸长率不小于260%。本发明主要用于高压复合绝缘材料。
784
0

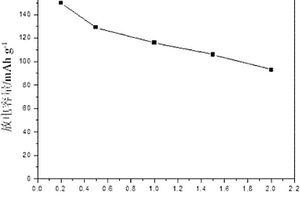

硅酸铁锂锂离子电池正极材料的再生方法，它涉及一种复合材料的再生方法。本发明要解决硅酸铁锂材料中的铁元素为二价铁容易被氧化成更高的价态，导致其电化学性能下降的技术问题。再生方法如下：一、将氧化后的硅酸铁锂与含碳有机物球磨；二、将步骤一所得的产物在500℃～700℃、保护气保护的条件下烧结0.5～10小时，即完成硅酸铁锂锂离子电池正极材料的再生。通过本发明的方法可以有效改善氧化硅酸铁锂的内部结构和表面状态，恢复其电化学性能。本发明所涉及的再生技术简单方便，而且操作安全性高，非常适合材料的批量处理和工业化生产，有效解决了硅酸铁锂材料不容易储存、易被氧化，氧化后性能下降的问题。
1038
0
粮食抗菌包装袋及其加工方法涉及编织袋类包装产品及加工技术;在塑料编织袋体外表面上涂覆由氧化锌晶须纳米复合材料母粒和聚乙烯或聚丙烯材料母粒配合材料组成的涂层膜,涂膜材料中氧化锌晶须重量占1-17%,聚乙烯或聚丙烯占83-99%;通过将氧化锌晶须、聚乙烯或聚丙烯材料均匀混合、高温溶化成液态、流涎涂覆在塑料编织布表面上成涂层膜、彩印图案、打微形通气孔、裁剪缝纫成抗菌包装袋;本发明涂层材料配方简单、防霉灭菌效果好、有利于粮食保存、涂覆加工方便的特点。
782
0
本发明涉及一种利用木材仿生制备木材/钼酸铋/氮化碳复合材料的方法，设计并构建了一种木材/钼酸铋/氮化碳多级结构，具有极大的比表面积及活性位点，可实现水中重金属离子、大分子有机污染物的高效催化。传统钼酸铋/氮化碳复合催化剂，在催化过程中催化活性较低，催化效果较差，且无法回收利用，因此需要合适的载体将其负载。本发明以具有多级孔道结构的木材为载体，利用人工耦合技术，结合纳米技术及界面化学方式将钼酸铋/氮化碳复合催化剂牢牢附着在木材孔道内壁表面，实现对水中重金属离子、大分子有机污染物的高效降解，且可回收利用。此种制造方法工艺操作简便成本低廉，适合工业化推广，是一种绿色环保的催化剂材料制造技术。

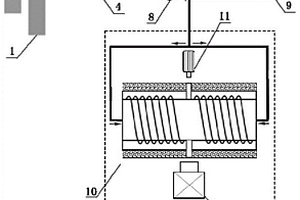

本发明提出了测量各向异性材料高低温导热物性参数的装置及测试方法，属于固体材料热物性参数测试领域。解决了在不同环境温度下的导热系数测量问题，最终通过反演测试方法获得材料的热物性参数的问题，本发明包括加热/冷却系统、真空系统、测量系统和数据采集处理系统，所述加热/冷却系统与测量系统连接，为其提供稳定的高温/低温气流；真空系统与加热/冷却系统和测量系统连接，实现通气加热前装置内部真空；测量系统用于对试件进行试件导热物性参数的测量，测量系统与数据采集处理系统连接，将测量结果反馈给数据采集处理系统。本发明可应用于复合材料、建筑保温、飞行器热防护等技术领域的设备热分析、设计和优化。
1214
0
一种用于接地极的超疏水耐蚀涂料及其涂层制备方法，本发明涉及一种用于接地极的超疏水耐蚀涂料及其涂层制备方法。本发明的目的是为了解决电网接地极在潮湿土壤环境中长时间放置，易发生腐蚀、导电能力不强以及目前常规导电防腐涂料易老化、降解的问题，涂料包括导电高分子材料、纳米复合材料、超疏水材料、溶剂及助剂组成，所述的涂层制备方法包括在预处理的接地极部件表面通过涂覆或气雾喷涂方式制备得到超疏水耐蚀涂层。本发明的涂层具有良好的超疏水功能和耐蚀功能，同时兼具优异的导电性，可应用于潮湿土壤环境下接地极的长效防腐场景。本发明应用于接地极表面处理技术领域。
874
0

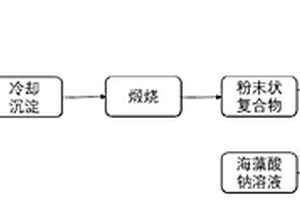

本发明提供一种掺杂二氧化锰的氧化石墨烯电极膜的制备工艺方法，打开磁力搅拌器，先设置温度到合适范围，将海藻酸钠倒入盛有50ml蒸馏水的烧杯中，烧杯放在水浴环境下；然后放置在磁力搅拌器上不断进行搅拌，待其完全溶解后，缓慢加入掺杂二氧化锰的氧化石墨烯粉末，继续加热搅拌，待其溶解后加入丙三醇起到润滑作用；将充分溶解的混合溶液放置在超声波清洗机中进行超声处理；除去多余的气泡，然后把处理的溶液通过玻璃棒均匀流延到玻璃模具上，放到真空干燥箱中进行加热处理得到非金属电极膜。本发明通过液相化学沉淀法使氧化石墨烯中掺杂二氧化锰形成复合材料，使氧化石墨烯的团聚现象有很好的改善，同时导电性跟电容性能得到改善。
1008
0
一种含三维网络石墨烯的镁合金增材制造丝材的制备方法和应用，它涉及镁合金增材制造丝材的制备方法和应用。本发明为了解决镁及镁合金在增材制造过程由于镁合金黏度过低，造成熔池不稳定，从而影响成型能力的问题，首先将镁合金在坩埚中加热，利用原位制备工艺，或搅拌铸造方法在镁合金熔体中产生一定含量的石墨烯，当石墨烯体积分数足够高时，石墨烯在材料内部形成相互交联的三维网络结构。然后对复合材料铸锭进行挤压或拉拔成所需直径的增材制造丝材。本发明的方法是一种工艺简单、成本低廉，可应用于大规模工业化制造的新型镁合金的增材制造丝材。本发明应用于有色金属材料制造领域。
1038
0

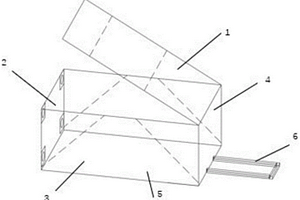

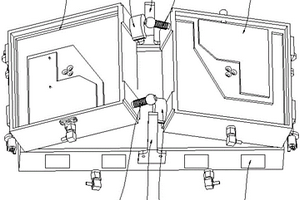

本发明提出了一种主动展开与可收纳折叠行李箱，属于形状记忆聚合物及其复合材料应用领域，特别是涉及一种主动展开与可收纳折叠行李箱。解决了现有行李箱不使用时占用空间大、不易收纳、空箱携带不便的问题。它包括折叠箱体、万向滑轮、伸缩拉杆和拉链。它主要用于出门时所携带用以放置物品。
686
0

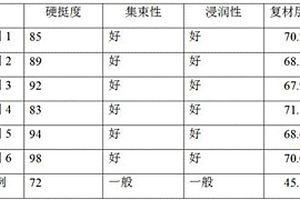

本发明提供了一种非离子型水性环氧碳纤维上浆剂的制备方法，属于纤维制造领域。包括以下步骤：1.使用聚乙二醇、丁酮混合、环氧树脂、封端剂、二异氰酸酯单体制得金黄色的非离子乳化剂；2.将步骤1制得的非离子乳化剂与环氧树脂在50‑75℃下熔融搅拌，混合均匀，实现反相乳化，成为水性乳液；3.降低搅拌转速，继续滴加常温去离子水，调整乳液固含量，过200目过滤网，制得非离子环氧型碳纤维上浆剂。本发明提供了的方法所制得的碳纤维上浆剂稳定性好，乳液颗粒小，粒径分布窄，可赋予碳纤维良好的集束性、耐磨性、浸润性，与环氧类基体树脂的相容性良好，碳纤维复合材料的综合力学性能优异。
本发明涉及一种纳米纤维素增强氧化石墨烯/聚多巴胺层状仿生材料及其制备方法，属于层状仿生复合材料技术领域。为解决现有仿生材料拉伸强度和韧性差的问题，本发明提供了一种纳米纤维素增强氧化石墨烯/聚多巴胺层状仿生材料的制备方法，将氧化石墨烯与纳米纤维素分别溶解于去离子水中，混合后将溶液PH值调至8.5，加入多巴胺搅拌均匀后真空抽滤成膜，干燥后得到纳米纤维素增强的氧化石墨烯/聚多巴胺层状仿生材料。本发明以纳米纤维素作为增强相提高了层状仿生材料的拉伸强度、弹性模量与韧性；通过HI溶液还原与CuCl2溶液处理使其具有更好的导电性能，能够应用于航空航天、柔性电极、人造肌肉和组织工程等领域。
一种负载在碳布基底上的钴镍双金属偏磷酸盐纳米阵列的制备方法，本发明涉及双金属偏磷酸盐修饰碳纳米复合材料的制备方法领域。本发明要解决现有阳极催化剂稳定性及催化活性低，并且贵金属及其氧化物成本高的技术问题。本方法：首先通过共沉淀法将Co基双金属MOFs均匀生长在导电碳布上，得到CoNi(n)‑ZIF纳米阵列，然后对其进行低温固相磷酸化反应，得到Co2‑xNixP4O12‑C纳米阵列催化剂。本发明催化剂为非贵金属催化剂，降低了反应成本，对氧气的析出有很好的催化活性。本发明制备的材料用于电解水析氧反应中。
866
0

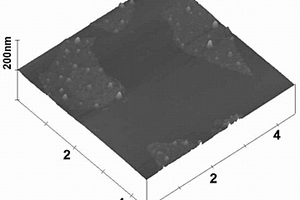

纳米银粒子/二维层状纳米结构复合薄膜的制备方法，它涉及一种复合薄膜的制备方法。本发明是为了解决现有方法只是制备石墨烯/银纳米粒子复合材料体的技术问题，本方法如下：将聚乙烯吡咯烷酮加入到乙醇中，磁力搅拌的同时水浴加热，加入二维层状纳米结构材料水溶液，加入AgNO3，搅拌，得到溶胶，将溶胶在空气中静置老化，采用丝网印刷方式将经过处理的溶胶印制到钠钙玻璃载玻片上，并干燥，即得。本发明制备的纳米银粒子/二维层状纳米结构复合薄膜中粒子分布在一宽的范围（5nm-25nm），银粒子形状为球状。PVP薄膜表面的纳米银粒子紧密吸附在二维层状纳米结构上，有效地阻止了团聚。本发明属于复合薄膜的制备领域。
892
0

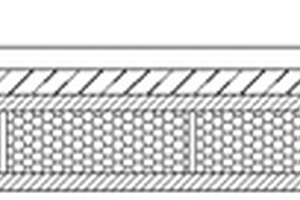

本发明提出了一种船用导流罩点阵夹芯透声窗结构，属于船用声学技术领域。所述船用导流罩点阵夹芯透声窗结构包括内约束面层、外约束面层和中间的芯层；所述芯层紧密粘合于内约束面层和外约束面层之间；所述内约束面层和外约束面层采用碳纤维增强复合材料制成，所述的芯层由一层或多层三维点阵结构集合形成的三维点阵层体构成；所述芯层的材料与内约束面层和外约束面层的材料相同。所述透声窗与导流罩为一体式，便于一体安装，避免了分体式透声窗的安装结构对换能器性能的影响。
926
0

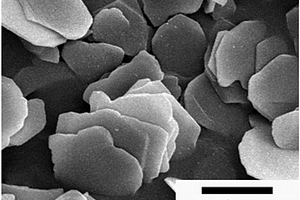

一种织构氧化铝陶瓷用的模板籽晶的制备方法和应用，本发明涉及模板籽晶的制备方法和应用。本发明要解决现有片状氧化铝微晶制备工艺中存在生产设备要求高、生产周期长、工艺复杂、微晶分散性差、粒径尺寸分布宽、径厚比小、形貌调控难及生产成本高的问题。方法：将含铝原料与熔盐混合，然后加入生长助剂，球磨，得到混合原料；将混合原料置于有盖的氧化铝坩埚中，煅烧，得到反应产物；将反应产物用热水搅拌清洗并采用超声波进行分散，烘干。应用于制备晶粒小且取向度高的织构氧化铝陶瓷、金属/陶瓷/高聚物复合材料增韧剂、热传导型聚合物填料、研磨抛光粉及颜料基材领域。
924
0

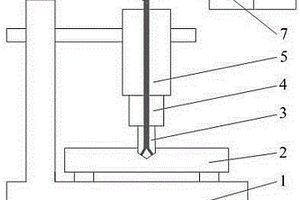

碳纤维复合材料钻削过程会产生粉末状切屑，污染环境，同时影响工人的身体健康。而目前，采用人工方式利用吸尘器将切屑吸走，由于只能从孔入口区域吸取，而不能在产生时直接吸取。针对这一主要问题，本发明提出一种全新的加工系统——CFRP加工用吸气式自排屑加工系统为实现CFRP绿色加工提供一种技术方案。所提出的CFRP加工用吸气式自排屑系统包括：1-机床、2-?CFRP、3-钻头、4-刀柄、5-主轴、6-切削孔道、7-吸气/储存装置。对于CFRP加工用吸气式自排屑系统其工作原理为，当机床带动钻头切削工件时钻削过程中产生的瞬时切屑，便可通过刀具的吸气孔，经过刀柄、主轴经排屑孔道进入储存装置，以实现CFRP的绿色加工。
844
0

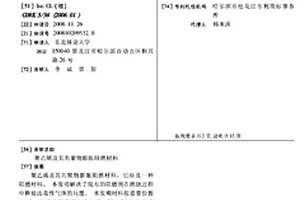

聚乙烯及其共聚物膨胀阻燃材料,它涉及一种阻燃材料。本发明解决了现有的阻燃剂在燃烧过程中释放出毒性气体的问题。本发明材料按重量份数由65-80份的树脂基复合材料、20-35份的无卤膨胀阻燃剂、0.5-2.0份的加工助剂和0-1份的抗滴落剂组成。本发明材料中不含卤族元素,燃烧后的产物无有毒气体,与现有聚乙烯及其共聚物膨胀阻燃材料相比,本发明材料的氧指数可达30以上,阻燃性能可达UL94标准的V0级。
801
0
本发明提供了一种蓄能材料高吸水性树脂的制备方法和功能性复合材料的制备方法,及由两种功能性材料制备高效冷藏保鲜材料的工艺。本发明可以提高保鲜材料壳或箱体的抗冲击和耐磨等性能,具有吸附金属离子、有毒气体、有害气体、异味的功能,而且具有一定的压电效应可以释放出负离子,保温性能良好,可应用于食品、制药、医疗等行业,用途广泛。
本发明提供了一种超级电容器用含镍纳米石墨烯碳球多孔复合电极材料及其制备方法和应用，属于复合材料制备方法和应用领域，为解决大量废弃聚氨酯泡沫引发了一系列的环境问题以及现有超级电容器用电极材料比电容与比功率低、成本高等问题，本发明提供的方法以工业和生活中废弃的聚氨酯泡沫为碳基体，利用水热法和碳化法制备出高比电容的含镍纳米石墨烯碳球多孔复合电极材料应用于超级电容器。该制备方法工艺简单，原料充足、成本低廉，达到了制备出具有高比电容的碳基复合电极材料，同时变废弃聚氨酯泡沫为宝，减少环境污染的目的。
782
0

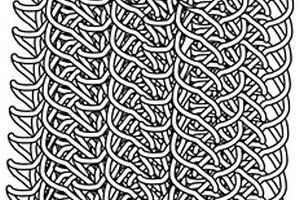

本发明涉及一种多层联锁编织结构及其制备方法，具体的说，制备方法是指一种使层内纱线按二维编织规律运动、层间纱线在所有交换点互锁的编织方法，属于复合材料预制体成型技术领域。当前存在的多层联锁编织工艺成型织物中互锁点少，且不能得到结构完整的矩形截面织物。本发明提出的多层联锁编织结构能够增加层间纱线互锁点数量，使矩形截面多层联锁编织预制件具有结构完整性，改善其力学性能。同时，本发明提供了该结构在旋转编织机上的制备方法，可通过改变角轮和拨盘的运动实现沿不同方向上互锁的织物，包括沿横向互锁的矩形截面织物、沿纵向互锁的矩形截面织物、沿径向互锁的圆形截面织物、沿周向互锁的圆形截面织物。
770
0

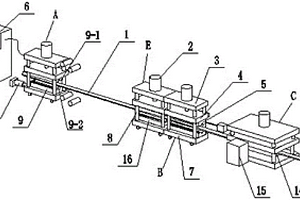

一种可调节树脂含量的豆荚杆制备装置及制备方法，属于复合材料成型技术领域。本发明为了解决现有的豆荚杆制备工艺中未考虑豆荚杆树脂含量对豆荚杆刚度影响的问题。本发明中自动模压成型机构包括成型内模、两个铝合金成型外模、夹持组件和加热机；两个铝合金成型外模分别安装在夹持组件中，并可实现二者的上下开合，成型内模的一端夹持在推送机构中，成型内模的另一端穿过两个铝合金成型外模之间并插在裁边机构中；两个铝合金成型外模合模后的模口形状、成型内模的截面形状与成型后的豆荚杆的截面形状相同；加热机用于成型内模和铝合金成型外模的加热；控制台与推送机构电连接，裁边机构用于裁剪成型豆荚杆的两侧边缘。本发明用于制备豆荚杆。
1128
0
一种低成本双翻边法兰结构的成型方法，本发明涉及一种低成本双翻边法兰结构的成型方法。本发明是为了解决现有翻边法兰结构的成型方法过程复杂，尺寸稳定性差的问题。方法：一、成型立面筒段和法兰结构；二、法兰的局部补强。采用此方法可成型筒段直径较大的具有法兰结构的复合材料结构件。本发明涉及的成型方法解决了法兰部位轴向剪切强度较低的问题，结构稳定性好。
699
0
一种基于石墨烯的自融雪路面铺装结构，属于路面融雪化冰的技术领域，具体涉及一种自融雪路面的铺装结构。本发明的目的是要解决现有导电沥青的导电性、抗裂性和耐久性差及石墨烯加热膜的应用环境苛刻，使用寿命短，使其对现有路面进行改良，以使现有路面达到融雪化冰的成本高，效果差的问题。基于石墨烯的自融雪路面铺装结构包括自下而上依次铺设在路面的隔热层、石墨烯基导电沥青层、导电形状记忆复合材料层、绝缘沥青层和面层；所述的墨烯基导电沥青层内间隔排布有多个电极。本发明一种基于石墨烯的自融雪路面铺装结构可以对现有路面进行改良。本发明可获得一种基于石墨烯的自融雪路面铺装结构。
962
0

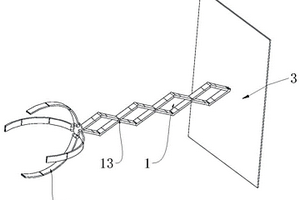

本发明提供了一种具有形状记忆功能的抓取结构及其制备方法；所述抓取结构包括：连接部和抓取部；所述连接部与所述抓取部固定连接；所述连接部和所述抓取部包括双向形状记忆复合材料，所述连接部和所述抓取部适于通过一定温度的刺激进行双向形变，以抓取和释放物品；当所抓取所述物品时，所述连接部和所述抓取部为收缩状态；当释放所述抓取物品时，所述连接部和所述抓取部为伸长状态。相对于现有技术而言，本发明能够在两种形状间自由转变，且温度的刺激能够使抓取结构实现高驱动力，从而提高抓取结构的反应速度。

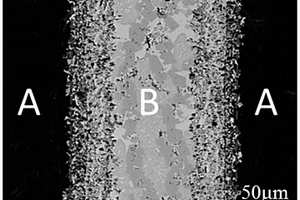

一种使用高熵合金连接SiC或SiCf/SiC陶瓷材料的方法，涉及一种连接SiC或SiCf/SiC陶瓷材料的方法。本发明是要解决目前SiC陶瓷的连接技术在核应用背景下效果较差的技术问题。本发明中使用的连接温度较低，并未达到AlCoCrFeNi2.1高熵合金的熔点，主要通过高熵合金中的Ni和Cr元素与SiC反应，在界面生成局部瞬时液相实现连接，可以实现低温连接和高温使用。本发明利用具有优异的高温性能和抗辐照性能的AlCoCrFeNi2.1高熵合金作为连接材料来连接SiC陶瓷或SiCf/SiC复合材料，有望使得该焊接结构在核电领域运用，提高核电包壳材料的可靠性。
1088
0
一种基于复合生物质基材料的水处理吸附剂的制备方法，本发明涉及一种基于复合生物质基材料的水处理吸附剂的制备方法。本发明的目的是为了解决生物炭回收困难和菌丝球吸附效能低的问题，本发明方法为：一、制备生物炭胶体悬液；二、将生物炭与菌丝球结合制备基于复合生物质基材料的水处理吸附剂。本发明将生物炭胶体与菌丝球结合制备成生物质基复合材料，该材料既同时具有生物炭高吸附效能和菌丝球的形态稳定性及生物活性，又同时克服生物炭回收困难和菌丝球吸附效能不足的缺点。本发明应用于吸附处理废水中的污染物领域。
本发明涉及一种新型多重耐腐蚀的Mg‑Zn‑Ca‑Sn生物医用镁合金制备方法，其生物医用镁合金首先制备出含有石墨烯的Mg‑Zn‑Ca‑Sn新型医用镁合金材料，然后将其新型复合材料进行塑性变形制备出骨板等医用植入物，最后在其表面镀锌锡复合膜制备出新型双重耐腐蚀的Mg‑Zn‑Ca‑Sn生物医用镁合金。本发明采用了水热化学反应法合成石墨烯，以增强Mg‑Zn‑Ca‑Sn生物医用镁合金的耐腐蚀性，又将石墨烯增强的Mg‑Zn‑Ca‑Sn生物医用镁合金进行塑性变形，进一步增强其耐腐蚀性，采用化学镀膜的方式将骨板进行镀锌锡复合膜，再次增强其耐腐蚀性。本发明以Mg‑Zn‑Ca‑Sn合金为基体，石墨烯为强化相，锌锡复合膜为保护膜，实现Mg‑Zn‑Ca‑Sn生物医用镁合金的多重耐腐蚀性。
1085
0
本发明提供了一种空间解锁装置，涉及航空航天技术领域。本发明提供一种空间解锁机构，侧翼的其中一端通过旋转固定件和所述基座连接，所述旋转固定件中设置有扭转弹簧；所述侧翼上设置有连接块，所述锁定机构设置于所述基座上；当所述侧翼处于收拢状态时，所述扭转弹簧处于张紧状态，所述锁定机构以收缩形态勾住所述连接块，适于对所述侧翼进行锁定；所述锁定机构采用形状记忆聚合物复合材料制成，所述激励装置适于在设定条件下对所述锁定机构进行激励；当所述锁定机构在所述激励的作用下恢复到展开形态时，所述侧翼解锁成功。本发明通过扭转弹簧配合拉力弹簧，给予所述侧翼更大的展开冲量，减小所述侧翼无法打开的几率，提高了展开的可靠性。
中冶有色为您提供最新的黑龙江有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年05月08日 ~ 10日
2025年05月09日 ~ 11日
2025年05月09日 ~ 11日
2025年05月09日 ~ 11日
2025年05月16日 ~ 18日
