全部
▼
热搜：
本发明公开了一种高安全双掺杂的高镍三元正极材料及其制备方法和锂离子电池。所述高镍三元正极材料包括多晶镍钴锰酸锂基体，所述多晶镍钴锰酸锂基体中Ni元素的摩尔含量占Ni、Co和Mn三元素总摩尔量的80％以上，Zr和Sr元素掺杂在多晶镍钴锰三元正极基体中。本发明的高镍三元正极材料相比于现有技术在不降低高镍三元正极材料中Ni元素比例下，即不降低其比容量的前提下，显著提高了其热稳定性。同时，由于镍元素价格远远低于钴元素，本发明中镍元素占比高而钴等过渡金属占比低，兼顾了降低原材料成本的优势。
1121
0
本发明公开了一种锂电池标签纸，属于锂电池材料领域。本发明以竹笋为原料制改性竹笋，可提高在其体系中的分散性，在水的作用下，果糖中羰基和体系中游离氨基酸发生缩合反应，形成希夫碱，接着重排形成的阿马都利产物，可提高标签纸体系的热稳定性及内部联结力，降低开裂的可能，取秸秆粉碎浸泡，冷冻粉碎，孔隙内部水分结冰，受到研磨压力作用时，冰晶碎裂，碎裂纤维，发酵操作，使其中部分有机质转换为小分子有机酸，有利于正硅酸乙酯水解，而水解产生的二氧化硅晶核，可被体系中带有活性基团的有机质吸附，使二氧化硅良好分散于体系中，可有效提高产品的热稳定性和力学性能。本发明解决了目前常用锂电池标签纸热稳定性差，易开裂的问题。
1164
0
本发明提供了一种锂离子电池用电解铜箔无铬防氧化技术，该技术步骤为：电解铜箔原箔经阴极辊剥离后，经导辊进入低温防氧化钝化液中，在里面浸泡后经挤辊挤干，常温高压风刀吹干后直接收卷。锂离子电池用电解铜箔经过无铬防氧化液浸泡后，能够满足客户对此类产品的防氧化性能要求。本发明的无铬防氧化液中不含有对人体致癌的铬元素和降低电池性能的锌元素，且具有工艺技术简单、管控方便、不会产生废水、对环境无污染、无需烘箱烘干、不需要通电等优点，所形成的防氧化膜均匀一致，保持了电解铜箔较高的浸润性和导电性，不影响锂离子电池电容量、使用寿命等基本性能。
本发明作为锂电池电极材料的多羰基化合物修饰的氧化石墨烯及其制备方法，属于锂电池电极材料的制备领域。将多羰基化合物，氧化石墨烯和二环己基碳二亚胺，置于有机溶剂中，在一定温度下，反应一段时间后，再降温，过滤，洗涤，得到多羰基化合物修饰的氧化石墨烯。所得多羰基化合物修饰的氧化石墨烯用于制备锂电池电极材料具有高的比容量和优良的循环稳定性。该发明方法工艺简单、成本较低、能耗低、重现性好、性能优异，适于工业生产。
890
0
本发明涉及锂离子电池领域，公开了一种锂离子电池浆料粘弹性的测试方法，包括：1)将锂离子电池浆料进行测试前的静置和恒温，得到待测样品；2)使用流变仪的转子接触所述待测样品进行旋转处理，得到处理样品；3)使用流变仪的转子对所述处理样品进行震荡测试，设定不同的剪切应变，测得与每个剪切应变相对应的储能模量和损耗模量，并取储能模量最大值表征浆料弹性，取损耗模量最大值表征浆料粘性；其中，所述旋转处理的过程包括：在第一剪切速率80‑120s‑1下转动所述转子4‑8min；然后在第二剪切速率0.005‑0.02s‑1下转动所述转子10‑20min。通过本发明所述方法对同一浆料进行多次测量后，能够提供重复性好、准确性高的粘弹性数据。
802
0

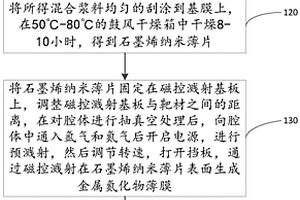

本发明涉及一种锂硫电池的隔膜中间层材料及其制备方法和应用。所述锂硫电池的隔膜中间层材料包括：负载金属氮化物的石墨烯纳米薄片；所述隔膜中间层材料朝向所述锂硫电池的阴极一侧设置，其中，石墨烯纳米薄片承载于隔膜的基膜之上，金属氮化物朝向所述阴极一侧；所述隔膜中间层材料的厚度为8‑12μm，面载量为1.0‑3.0mg/cm2。
1144
0
本发明涉及一种动力锂电池pack生产线装备及工艺，本动力锂电池pack生产线装备，包括：电池盒输送装置、磁性拾取搬运装置、电池排料装置、电池装夹平移装置、电池组合支架装配装置、电池输送装置、电池焊片安装焊接装置和BMS引线焊接装置；本发明的动力锂电池pack生产线装备及工艺，通过磁性拾取搬运装置能够提高电池输送效率，并且电池排料装置能够对电池的质量做出检测，通过电池极性翻转机构、故障电池剔除机构对电池进行极性调整及剔除坏电池，该工序提高了正品电池组的可靠性，降低故障率；还通过电池组合支架装配装置完成pack电池组的装配，以及通过电池焊片安装焊接装置能够实现在插片的同时进行焊接，极大的提高了电池生产效率。
1091
0
本发明属于锂离子电池负极材料的制备技术领域，特别涉及锂离子电池用改性锰基复合材料的制备方法。以二价锰盐、氨水为原料，与PVP、石墨烯材料进行复合，改善了一般四氧化三锰/石墨烯材料的粒度均匀性和分散均匀性差的问题，颗粒平均直径在20-40nm。再与聚合物进行复合，聚合物对原先制备的四氧化三锰/石墨烯材料进行表面包覆，得到聚合物/四氧化三锰/石墨烯复合材料。本发明制备的四氧化三锰/石墨烯材料具有出色的电化学循环及倍率性能，契合了对新型锂离子电池的需求；而制备所得的聚合物/四氧化三锰/石墨烯复合材料在首次充放电的过程中也表现出了较为出色的充放电比容量性能。
999
0

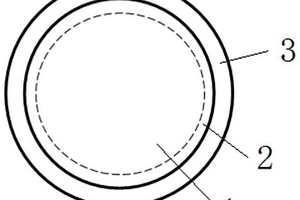

本发明提供了一种复合正极材料，为Lix+y+zMg(a‑x)/2Al(b‑y)/3M(c‑z)/4(P04)3包覆的正极材料，M为Ti、Zr、Ge中的一种或几种，0≤x+y+z＜1，0≤(b‑y)＜1.5，a+b+c＝9，以磷酸镁铝复合物为原料，通过固相、液相、气相方法包覆在正极材料表面，热处理后得到从内到外依次为正极材料‑掺杂层‑包覆层的复合正极材料。本发明包覆层正极材料中少量锂离子进入到包覆层中，可提高包覆层的离子电导，同时包覆层中金属会部分掺杂到正极材料表面，形成掺杂层，进一步稳定材料的表面结构，能够起到表面包覆和表面掺杂的双重改性效果，对于正极材料，尤其是高容量和高电压的正极材料，能够有效的提高其电化学性能。
712
0

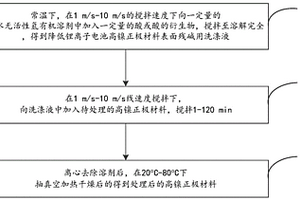

本发明实施例涉及一种降低锂离子电池高镍正极材料表面残碱含量的方法，所述方法包括：常温下，在1m/s‑10m/s的搅拌速度下向一定量的非水无活性氢有机溶剂中加入一定量的酸或酸的衍生物，搅拌至溶解完全，得到降低锂离子电池高镍正极材料表面残碱用洗涤液；其中，所述待处理的高镍正极材料与非水无活性氢有机溶剂的质量比为1:0.5‑1:4；所述洗涤液中所述酸或酸的衍生物的摩尔浓度为待处理的高镍正极材料表面残碱的摩尔量的0.5‑1.5倍；在1m/s‑10m/s线速度搅拌下，向所述洗涤液中加入待处理的高镍正极材料，搅拌1‑120min；离心去除溶剂后，在20℃‑80℃下抽真空加热干燥后的得到处理后的高镍正极材料。
874
0
本发明提供一种软包锂电池外壳封装用铝塑复合膜的制备方法，包括：软包锂电池外壳封装用铝塑复合膜的制备方法，先对原料铝箔进行脱脂预处理，然后进入第二步制备。先在其中一面进行淋膜工艺进行淋复作业，淋复原料使用改性聚丙烯等材料，经过拉伸对聚丙烯的结晶取向进行控制，然后通过凹版涂布，在铝箔的另外一面涂布无溶剂胶黏剂，然后与聚酰胺薄膜、聚对苯二甲酸乙二醇酯薄膜其中一种或两者的复合膜进行复合，卷取后进入烘房熟化。该方法有效地减少了操作的繁琐性与外部干扰因素，节约了生产成本，提高了生产品质。
1098
0

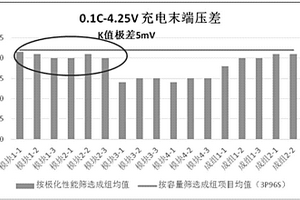

本发明涉及锂电池技术领域，特别是一种三元锂离子单体电池按极化性能筛选进行PACK的工艺，将调荷至一定SOC的电池，按其极化性能和一致性进行分组，分组后进行PACK。采用上述工艺后，本发明按电池极化性能即自放电性能，直流内阻性能进行分组，筛选一致性较高的单体电池进行Pack以提高模组系统性能发挥，且三元电池批量生产过程中可按此方法进行分组，更准确筛选出一致性更高电池，同时可降低电池分容环境温度的管控成本。

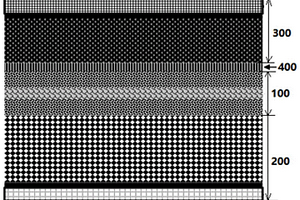

本发明提供了一种固态锂电池及其应用和制备无纺布增强的固态电解质膜的方法，该固态锂电池包括无纺布增强的固态电解质膜、正极、负极和缓冲层。本申请所述的无纺布增强的固态电解质膜具有较高的机械强度和热稳定性，同时在固态电池的组装和使用过程中没有出现正负极短路，具有很高的制备成功率，并且在电池的使用过程中，枝晶穿透电极的现象显著降低，很适合大批量工业化生产，具有显著的商业性。
1001
0
本发明属于锂离子电池浆料生产技术领域，尤其是涉及一种锂离子电池负极用导电胶液的制备方法；所述的导电胶液包含羧甲基纤维素钠、N‑甲基吡咯烷酮和导电剂，将上述组分按照比例溶解到去离子水中，得到一定固含量的导电胶液；先使用N‑甲基吡咯烷酮对羧甲基纤维素钠粉体与导电剂粉体进行预混合，避免了导电剂小颗粒吸湿发生团聚，提高了导电剂的分散效果。
944
0

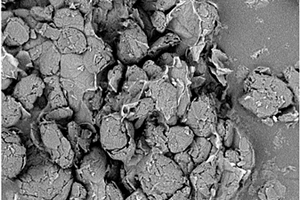

本发明公开了一种锂离子电池改性软碳负极材料，在软碳粉末颗粒内部掺杂石墨烯粉末颗粒，同时，石墨烯粉末颗粒分散负载于所述软碳粉末颗粒表层的纳米包覆材料涂层中形成纳米导电碳层。其制备方法是：将软碳原料与石墨烯材料进行混合研磨至0.3um～4um后进行预烧，将预烧后的材料在溶剂中导电剂、粘结剂进行高速混合，将混合后的软碳材料真空干燥后在保护气氛下进行热处理得到改性软碳负极材料。利用该方法制备改性软碳负极材料可逆比容量大于360mAh/g、效率大于85％，且具有优良的快速嵌、脱锂能力，倍率性能和循环性能有较大改善。
1032
0
本发明公开了一种锂空气电池催化剂及制备方法。催化剂由过渡金属配合物和金属有机骨架(MOFs)载体组成，其中过渡金属配合物由钴盐或锰盐与含氮配体反应得到。催化剂应用于锂空气电池表现出很好的催化活性和稳定性。本发明的催化剂以价格低廉的含氮配体为原料，具有制备工艺简单和制备成本低等优点。
698
0
本发明公开了一种湿法回收锂离子电池负极材料的方法，先将成卷的锂离子电池负极材料拆解展开成条状覆碳铜箔，拆解所得的覆碳铜箔放入带搅拌的温控水洗池中，向池中注入自来水至浸没所有铜箔，加热使池内水温升至70℃～100℃，保持池内温度在70℃～100℃之间并搅拌，待碳粉完全从铜箔上洗落后停止搅拌，将湿法分离后得到的不附着碳粉的铜箔从水洗池中取出，烘干打包而完成金属铜的回收；温控水洗池中剩余的清洗液转移至沉淀池，静置，分离得含有粘结剂的上清液和碳粉污泥，所得的碳粉污泥清洗3～6次后抽入流化床干燥机中流化干燥，干燥后的碳粉颗粒由除尘器回收而完成碳粉的回收。
897
0

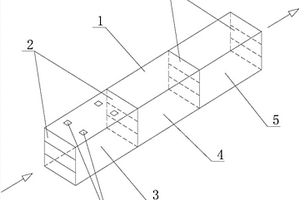

本实用新型涉及分段隔热装置的技术领域，尤其涉及一种用于锂电池隔膜生产线纵向冷拉伸段、纵向热拉伸段及热定型段之间的隔热装置，包括罩设于锂电池隔膜生产线上的整体隔热罩，整体隔热罩内设置有四块隔热挡板，四块隔热挡板将整体隔热罩间隔成三段隔热罩，它们分别为第一段隔热罩、第二段隔热罩及第三段隔热罩，第一段隔热罩、第二段隔热罩及第三段隔热罩分别对应于锂电池隔膜生产线中的纵向冷拉伸段、纵向热拉伸段及热定型段，第一段隔热罩的上表面均匀设置有多个排风扇，整体隔热罩和四块隔热挡板均由双层隔热玻璃及铝合金框架组成。该隔热装置可以维持锂电池隔膜生产线中纵向冷拉伸段、纵向热拉伸段及热定型段之间的温度稳定。
1039
0

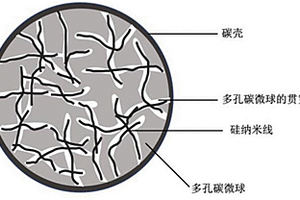

本发明公开了一种用于锂电池的三维网状结构复合材料及其制备方法和应用，三维网状结构复合材料包括：含有网状结构贯穿孔的多孔碳微球、分布于多孔碳微球的贯穿孔中的硅纳米线，以及碳壳；其中，硅纳米线是通过Au或Ag催化含硅的气体沉积在贯穿孔中形成；或者硅纳米线是将硅烷气体沉积在贯穿孔中形成氧化硅纳米颗粒，再经过电解后形成；硅纳米线在多孔碳微球的贯穿孔中构成三维网状结构；将本发明的三维网状结构复合材料作为负极活性材料应用于锂电池中，可以使锂电池具有较低的体积膨胀率、较高的质量比容量、良好的导电性能和循环稳定性。
961
0
本发明公开一种锂离子电池化成工艺，包括以下步骤：步骤一、室温下，锂离子电池注入电解液，静置，电解液的溶剂浸入负极材料内部；其中电解液包括第一有机溶剂、第二有机溶剂、锂盐和成膜添加剂；第一有机溶剂的熔点低于第二有机溶剂的熔点；室温下第一有机溶剂和第二有机溶剂相互均匀分散；步骤二、降低环境温度至第二有机溶剂凝固在负极材料表面，而第一有机溶剂保持液态继续浸润负极材料；静置；低温下第一次化成形成SE I膜；步骤三、升温至室温，静置，第二有机溶剂融化；室温下第二次化成继续形成SE I膜；本发明利用温度与电解液中不同熔点溶剂的配合防止负极溶剂化，延长电池循环寿命。

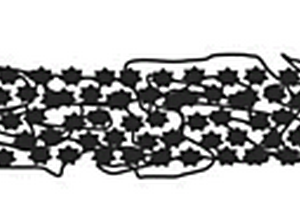

本发明属于锂电池隔膜技术领域，具体涉及一种嵌入式LLZO固态电解质隔膜、浆料、制备工艺、锂电池。其中本隔膜包括：基膜、固态电解质涂层；其中所述固态电解质涂层覆盖在基膜表面且部分嵌入基膜内部的空隙。利用基膜为无机固体电解质材料提供了抗应力骨架，使其能够承受锂电池内部进行长期的呼吸式充放电过程，提升了固态电池的使用寿命。
1075
0
本发明涉及一种聚酰亚胺包覆改性的锂电池负极活性材料，其制备方法及应用，使用聚酰亚胺对锂离子电池电极负极活性材料进行表面包覆改性。将负极活性材料分散于聚酰亚胺前驱体聚酰胺酸中，经过离心、干燥、研磨、分筛和热亚胺化制得聚酰亚胺包覆改性的锂离子电池负极活性材料。聚酰亚胺表面包覆层可以抑制充放电过程中电极的体积膨胀效应、抑制电解液与电极活性物质的界面副反应、维持电极活性物质表面SEI膜的稳定性，有效促进电极容量的发挥及提高电池的长循环寿命。
1094
0
本发明属于锂电池隔膜制备技术领域，具体涉及一种锂电池用低阻抗高粘结性点状涂覆隔膜的制备工艺，包括水性粘结剂浆料制备、涂覆工艺以及浆料回料再处理工艺。将有机粘结剂制备成水性浆料后，采用特定设计形貌的微凹版顺涂涂布在锂离子电池隔膜表面形成规则的点状或链接点状涂层，以达到在同等涂覆面积比例下更强的粘结效果，更低的透气度增加量，同时较大程度的提高电解液润湿速度。
1047
0
本发明公开一种石墨烯包覆锂离子电池石墨负极材料的方法，包括如下步骤：(1)将石墨超声分散于溶剂中，得到石墨悬浮液；(2)将氧化石墨超声溶解于溶剂中，得到氧化石墨烯溶液；(3)按氧化石墨烯与石墨的质量比为0.01～0.3：1，将氧化石墨烯溶液加入石墨悬浮液，超声混匀，然后除去溶剂，得到干燥的固体粉末；(4)在惰性气氛下，步骤(3)所得的固体粉末于600～1000℃处理1～4h，冷却即得到石墨烯包覆的锂离子电池石墨负极材料。该方法简单易行，耗能低，环境友好，成本低，包覆效果良好，纯度高，适宜大批量的工业化生产。作为锂离子电池负极材料时无需添加导电剂，而且循环性能十分优良，首次效率达90％。
700
0
本发明涉及电池包装膜技术领域，尤其是一种锂电池用双面热封软包装膜，包括依次层叠设置的第一热封层、第一保护层、第一粘合层、铝箔层、第二粘合层、第二保护层和第二热封层，第一热封层和第二热封层的基材为聚丙烯和EVA树脂的混合物，第一保护层和第二保护层与铝箔层的接触面上分别有若干凸起，铝箔层的上表面和下表面上分别涂覆有耐腐蚀层；本发明的软包装膜在包装过程中，通过第一热封层和第二热封层相互粘合，就可以实现软包装膜对锂电池的包装，由于是通过包装膜相互层叠从而实现对锂电池的包装，包装膜在电池工作过程中会热胀冷缩，层叠段的包装膜可以实现一定程度的伸缩和位移，在包装过程中就不需要大幅拉伸，避免对包装膜造成拉伤。
1100
0

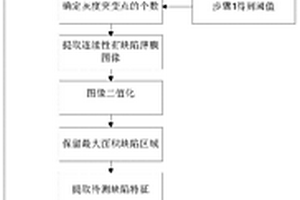

本发明涉及利用机器视觉和图像处理技术进行在线检测的技术领域，主要涉及锂电池涂布机现场利用机器视觉系统对非连续性锂电池薄膜缺陷进行在线检测的方法，提供一种基于机器视觉的非连续性锂电池薄膜缺陷在线自动检测方法，该方法采用三条水平扫描线的相邻灰度点求差法得到灰度突变点，从而确定连续性薄膜区间，采用最优阈值算法实现灰度图像的二值化分割，对于二值化图像采用保留大面积缺陷法定位缺陷目标，提取缺陷几何和投影特征作为识别参数，最后采用最小欧式距离实现缺陷目标快速识别和分类。
748
0
本实用新型公开了一种锂电池的温控充电装置，包括温控充电装置主体与USB接头，所述温控充电装置主体的外表面一端边缘处设有一号轨道，且温控充电装置主体的外表面另一端边缘处设有二号轨道，所述温控充电装置主体的外表面一侧设有透明罩，且温控充电装置主体的外表面另一侧设有放置盒，所述温控充电装置主体前端外表面靠近上端位置处设有温控指示灯，所述透明罩的外表面一端靠近一号轨道位置处设有一号T型轨。本实用新型所述的一种锂电池的温控充电装置，设有卷线柱、放置盒、防水橡胶套与透明罩，能够组成和拼接充电装置，便于携带和保存，并能避免电池接头与充电触头进水受潮，适用不同工作状况，带来更好的使用前景。
858
0
本实用新型涉及到一种锂电池悬臂倒卷工装，包括储存架；所述储存架上装有三排移动定位板，所述移动定位板上分别装有圆柱形套轴和十字形套轴，所述移动定位板通过上下两侧的滑轮与储存架滑动连接，每相邻的移动定位板之间通过连接链互相连接。所述连接链与储存架两侧的变向齿轮啮合。采用上述结构后，本实用新型锂电池悬臂倒卷工装与现有技术相比较，从结构上来看，本实用新型采用了可移动储存架的形式来对极卷进行储存。由于极卷在储存安装时，很容易出现碰撞问题，所以为了降低碰撞，在所述储存架内安装了若干套轴，并通过套轴快速的将极卷进行快速套合安装和拆卸。还可以通过手动调节连接链来控制移动定位板的停靠位置。这样可以方便操作人员进行存放。
1112
0

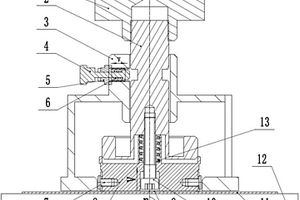

本实用新型涉及锂电池隔膜性能测试技术领域，特别是一种锂电池隔膜新型取样器，包括切割刀具，所述切割刀具通过平头螺钉安装在基座上，所述基座通过螺栓连接在旋转轴的周围，所述旋转轴与基座之间设置有第二压缩弹簧，所述第二压缩弹簧套装在螺栓外侧；所述旋转轴上端安装有旋转手轮，所述旋转轴外侧设置有锁紧机构。采用上述结构后，本实用新型采用合理的结构设置，能够在隔膜取样时完成整个操作过程，同时取样下的隔膜样品完整无缺；本实用新型采用了旋转轴侧面的锁紧装置，能够灵活的限制旋转轴的多段工作位置；防止旋转轴轴向位置的窜动。
中冶有色为您提供最新的江苏常州有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
