江苏苏州有色金属复合材料技术理论与应用

电池级磷酸铁复合材料的制备方法 825

 0

本发明公开了一种电池级磷酸铁复合材料的制备方法，包括以下步骤：将铁源、磷源和添加剂加入到去离子水中进行充分混合研磨2～8小时，所述铁源、磷源和添加剂的摩尔比为（0.97～1.03）：（0.97～1.03）：（0～0.03）；然后进行喷雾干燥得到球形磷酸铁前驱物；接着将球形磷酸铁前驱物在空气或氧气气氛下进行高温烧结，烧结温度为500～850℃，烧结6～12小时后得到电池级磷酸铁复合材料。本发明所述的制备方法反应条件温和、设备可靠性好、无废液污染，有助于提高磷酸铁锂材料在电动车、电动工具、汽车42V电池、光伏储能电池等大型动力电池方面的竞争力。

聚丙烯改性的聚酰胺复合材料的制备方法 956

 0

一种聚丙烯改性的聚酰胺复合材料的制备方法，属于高分子材料制备技术领域。先将聚酰胺66树脂25～31份、聚丙烯树脂4～8份、增韧剂2.3~3.6份、相容剂2.1~4份、填料7~13份、玻璃微珠2~3份、抗氧剂0.3~0.8份和炭黑1.2~2.3份投入高速混合机中混合；再将混合料投入并行双螺杆挤出机中熔融挤出，经切粒、干燥和包装后得到成品，其中：并行双螺杆挤出机的螺杆温度自一区至十区分别控制为：一区温度220℃、二区温度225℃、三区温度235℃、四区温度235℃、五区温度235℃、六区温度235℃、七区温度235℃、八区温度235℃、九区温度235℃、十区温度235℃。制备的聚丙烯改性的聚酰胺复合材料经测试具有如下的性能指标：拉伸强度112～130MPa，弯曲强度170～200MPa悬臂梁缺口冲击强度12～15kj/m2。

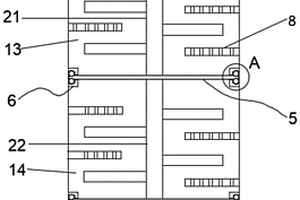

复合材料的分级粉碎切割装置 812

 0

本实用新型公开了一种复合材料的分级粉碎切割装置，其包括粉碎桶体，在粉碎桶体内设置有粉碎切割轴。在粉碎桶体内设置有至少两个粉碎切割区，靠近于每个粉碎切割区的粉碎切割轴的下端分别设置有一个转盘，在转盘上设置有若干物料排出通孔，从上到下依次设置的各个转盘的物料排出通孔的直径逐渐减小。在粉碎桶体的内侧壁对应于各个转盘还分别设置有一个连接槽，各个转盘的边缘能分别伸入连接槽内。在转盘的位于连接槽内的区域的两侧分别设置有环状的第一导向槽，在第一导向槽内设置有若干滚珠。利用本实用新型的分级粉碎切割装置能够实现对复合材料的逐级切割和粉碎，既能减少每一级的输入动力损耗，且能实现对物料的更高的粉碎效率。

亲水柔软聚乳酸纺丝复合材料及其制备方法 1052

 0

一种亲水柔软聚乳酸纺丝复合材料及其制备方法，属于生物降解纺丝材料及其制备技术领域。步骤：取原料聚乳酸71.7‑92.8%、聚酯柔顺亲水剂1‑5%、可降解增韧剂5‑15%、酰胺类柔顺剂0.5‑5%、成核剂0.1‑0.3%、抗氧剂0.1‑1%和着色剂0.5‑2%，且将聚乳酸烘干；将得到的原料引入高速混合机中混合；将得到的混合料投入双螺杆挤出机中，在控制螺杆转速以及控制螺杆挤出温度下熔融挤出，冷却切粒，得到成品。保障亲水柔软聚乳酸纺丝复合材料体现良好的可纺性、柔软性、亲水性和可降解性；无需加入各类增容剂进行改性；工艺简单，无满足工业化放大生产要求。

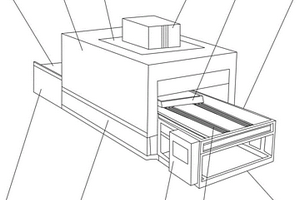

复合材料纺织布制造设备 1137

 0

一种复合材料纺织布制造设备，包括壳体、刮料组件、烘干组件、定型组件、卷收组件和控制器；壳体的左右两侧分别设置进料端和出料端；刮料组件设置在进料端上；定型组件和卷收组件均设置在出料端上；烘干组件设置在进料端和出料端之间。本发明中刮料组件通过刮条刮去多余的复合材料，使得涂布更加均匀，也便于对多余材料的回收；烘干组件中设置位置可调的移动辊，调节布料的张紧程度，以达到更好的烘干效果；定型组件中设置第一堵气件和第二堵气件，只有与布料接触位置的出气孔才能流出看冷气，针对性更强，冷气利用率高，冷却、定型效果更好；卷收组件中，根据布料宽度，调节限位件的位置，使其从侧面以及上端对布料进行限位，卷收方便，效果好。

高寿铜基复合材料 838

 0

本发明提供一种高寿铜基复合材料，所述复合材料依下至上分别为：铜合金基材、多孔铜层、晶种铜层、刺状铜、铜氧化层，其中所述铜合金为铜镍合金，铜基表面水热形成有刺状铜，能够显著提高电极材料的比表面积和活性位点，电极稳定好，获得的刺状铜不易剥离脱落；能够在在保证高乙烯转化率的同时提高其寿命。

高光泽高强度玄武岩增强聚丙烯复合材料及制备方法 822

 0

本发明公开了一种高光泽高强度玄武岩增强聚丙烯复合材料，其制备原料按质量百分计包括以下组分：聚丙烯树脂40％～50％、玄武岩纤维15％～35％、弹性体10％～15％、复合填料5％～15％、嵌段共聚物偶联剂2％～5％、受阻胺光稳定剂2％～3％和抗氧化剂1％～3％；所述复合填料是由空心玻璃微珠、硫酸钙晶须和高光泽母粒按照重量比35～50：25～40:15～30复配而成。该高光泽高强度玄武岩增强聚丙烯复合材料，具有较优良的耐冲击性和尺寸稳定性，较高的机械强度，较高的光泽度以及优异的抗老化能力，满足高性能要求，可以广泛应用于对性能要求较高的应用领域。

高导热环氧树脂复合材料及其制备方法 1097

 0

本申请公开了一种高导热环氧树脂复合材料，包括环氧树脂基体、以及分散于所述环氧树脂基体内的Al₂O₃纳米颗粒，所述Al₂O₃纳米颗粒的表面修饰有超支化聚合物。本申请还公开了一种高导热环氧树脂复合材料的制备方法。本发明表面改性的Al₂O₃纳米颗粒在环氧树脂中表现出了良好的分散性，导热系数高，达到0.37W/m·K，具备良好的耐热性能，而且具有较低的介电常数。

耐热抗冲高透明聚乳酸复合材料及其制备方法 1174

 0

本发明涉及一种耐热抗冲高透明聚乳酸复合材料及其制备方法，复合材料包括如下重量份的组份：100份聚乳酸，1‑5份增韧剂，0.1‑0.5份扩链剂，0.01‑1份结晶成核剂，0.01‑0.05份结晶促进剂，0.1‑3份抗静电剂，所述聚乳酸为多臂支化的聚乳酸。与常规的直链聚乳酸树脂相比，支化后的聚乳酸在熔融状态下大分子长链间能相互缠绕到的概率更高，且相互缠绕的强度也更大，同时增韧剂与扩链剂相互配合使用，大大增加了聚乳酸的韧性，结晶成核剂和结晶促进剂的协同作用，使聚乳酸材料在获得高耐温性的同时，还保证了其透明性，双(β‑羟乙基)椰油胺作为抗静电剂，大大改善了聚乳酸的抗静电性，可应用在外卖餐具上。

耐磨耐腐蚀镍基复合材料及其粉末冶金制备方法 824

 0

本发明公开了一种耐磨耐腐蚀镍基复合材料及其粉末冶金制备方法，按以下原料重量份数配比制成：铜粉15-30份、铁粉12-25份、氧化锌13-32份、氧化铝8-21份、碳化硅2-8份、二氧化硅1-7份、镍粉35-65份。上述各组分经混合、烧结、冷却即可获得一种耐磨耐腐蚀镍基复合材料。

阻燃环氧树脂复合材料及其制备方法 1115

 0

本发明公开了一种阻燃环氧树脂复合材料及其制备方法。该复合材料包括重量份计的环氧氯丙烷100～200份、二酚基甲烷200～220份、碳酸钾50～90份、5-氯-N-甲基靛红酸酐100～180份、2, 3-二氯苯甲酸40～100份、N-甲基-4-氨基苯酚硫酸盐60～200份、对甲氧基苯乙胺20～40份、4-氨基丁酸150～200份、有机磷类阻燃剂100～280份、聚偏磷酸40～120份、增塑剂40～80份。制备方法是：称取环氧氯丙烷、二酚基甲烷、5-氯-N-甲基靛红酸酐、2, 3-二氯苯甲酸投入容器中充分混合均匀，再投入剩余组分，继续混合均匀，然后转入开炼机热混合，经拉片、冷却和粉碎。本发明弯曲强度大于200MPa，热变形温度大于280℃，绝缘电阻大于1.7×1014Ω，阻燃性达到V-0等级，具有优异的阻燃性能。

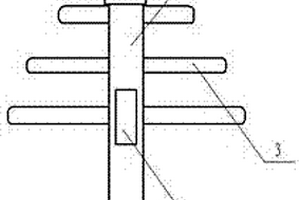

智能型复合材料电力杆塔 963

 0

本发明公开了一种智能型复合材料电力杆塔，包括电力杆塔主体和安装在所述电力杆塔主体顶端的监测装置，所述电力杆塔主体包括：圆柱形塔身，所述圆柱形塔身从内到外依次包括：金属基体、缠绕包裹在所述金属基体外的玻璃纤维增强层、包覆在所述玻璃纤维增强层外的环氧树脂基复合材料层；所述检测装置包括：MCU主控模块、与所述MCU主控模块电性连接的数据采集模块、数据处理模块、报警输出模块、数据传输模块和电源模块。通过上述方式，本发明结构简单，设计合理，塔体具有优异的强度及耐腐蚀性能，同时可对输电杆塔的运行状况进行实时监测，以提高输电线路运行的安全可靠性。

用于牙齿修复的复合材料及其制备方法 803

 0

本发明公开了一种用于牙齿修复的复合材料及其制备方法，由以下重量份配比的组分制成：聚氨酯、羟基磷酸钙、苯丙乳液、聚乙烯吡咯烷酮、相转移剂、聚乙醇酸纤维、2-甲基-2-丙烯酸-2-(膦酰基氧基)乙酯、环己基丁酸银盐、抗氧剂、蒸骨粉、氧化锆、二氧化硅、干酪素、羟基苯甲醚、乙醇、双蒸水。与现有技术相比，本发明具有以下有益效果：本发明所述的牙齿修复的复合材料与人体牙齿能够很好融合，且牢固性高、不易脱落；使用简便，且无任何毒副作用，安全无健康隐患；制备方法流程较短，操作简单，成本低，对环境友好，经济效益高。

铝镁共混铜基粉末冶金复合材料及其制备方法 922

 0

本发明公开了一种铝镁共混铜基粉末冶金复合材料及其制备方法，成分及各成分质量百分含量为：铝15%~25%，镁10%~15%，银0.25%~1.35%，钨0.6%~1.8%，钼0.18%~0.48%，锡0.05%~0.46%，二氧化硅1.2%~3.8%，碳化硅0.18%~1.56%，五氧化二磷0.25%~0.86%，余量为铜。在冶金粉末材料中添加二氧化硅、碳化硅和五氧化二磷，能有效提高制备得到的复合材料的韧性，并且可以降低材料密度，电阻率低，降低输送能耗，减少损失。

耐候抗静电复合材料的制备方法 1094

 0

本发明公开了一种耐候抗静电复合材料的制备方法，该方法的制备步骤如下：按质量份计，将各个组分按配比混合均匀后，加入双螺杆挤出机内熔融共混后挤出、冷却造粒，即得本发明的耐候抗静电复合材料。本发明所述塑料具有较高的缺口冲击强度、抗静电性能、弯曲强度和硬度，具有良好的耐候性，在高温和严寒的交替打击下也不容易产生开裂、变型、褪色等老化现象。

高强度、高弹性模量PA6T复合材料 1090

 0

本发明公开了一种高强度、高弹性模量PA6T复合材料，该材料由30～54份的PA6T尼龙：10～15份的PETG：40～50份的单丝的直径5-10微米的无碱玻璃纤维；3～10份的碳纤维；2～5份增韧剂；5～10份的钛酸钾晶须；1～3份的抗氧剂组成。在常规玻纤、碳纤的改性基础上，本发明引入了钛酸钾晶须进一步加强了PA6T复合材料高强度、高弹性模量等优点，可广泛用于汽车、电器和其他需要高强度的领域。

聚乳酸-纳米二氧化钛-聚二甲基硅氧烷复合材料及其制备方法 1037

 0

本发明提供一种聚乳酸-纳米二氧化钛-聚二甲基硅氧烷复合材料及其制备方法，按重量份计，包括如下组分：聚乳酸36~46份，纳米二氧化钛14~20份，聚二甲基硅氧烷6~12份，氯化铵0.1~10份，耐水性增强剂2~5份，稳定剂1~4份和偶联剂1~3份。制备方法：将聚乳酸、纳米二氧化钛和聚二甲基硅氧烷在高速搅拌机中混合均匀，经计量喂料器送入双螺杆挤出机，再经由计量喂料器将氯化铵、耐水性增强剂、稳定剂和偶联剂依次送入双螺杆挤出机；挤出样条经水冷、风干、切粒，即得。本发明制备的聚乳酸复合材料相对于聚乳酸具有更高的断裂韧性和杨氏模量，力学性能更加优异，制备过程操作简单，易于大规模生产。

纳米巨磁致伸缩复合材料及其制备方法 944

 0

本发明提供了一种纳米巨磁致伸缩复合材料及其制备方法。制备方法如下：（1）将独居石进行研磨过筛，得独居石粉末；（2）将独居石粉末、铽粉、铁粉、钴粉、镍粉和镝粉混合熔炼，翻熔3遍；（3）冷却后粉碎过筛；（4）加入E‑44环氧树脂、大豆油基聚氨酯和丙酮，加热搅拌至丙酮挥发完全，加入二乙烯三胺、3‑二乙氨基丙胺、异佛尔酮二异氰酸酯和硬脂酸正丁酯搅拌；（5）加入模具中，经液压机压制成型；（6）在80‑90℃下固化3‑4小时后在室温下固化20‑22小时，脱模即得。本发明的纳米巨磁致伸缩复合材料，力学性能好，抗压强度高，组织均匀致密，磁致伸缩性能高，同时制备成本低、工艺简单，适合于工业生产。

高强度PVC木塑复合材料及其制备方法 1084

 0

本发明公开了一种高强度PVC木塑复合材料及其制备方法，由下列重量份的原料制成：木粉10?15份、玉米秸秆16?20份、大豆秸秆5?10份、高粱秸秆4?9份、聚氯乙烯20?25份、乙烯?醋酸乙烯共聚物5?9份、氯磺化聚乙烯3?8份、邻苯二甲酸二丁酯2?6份、邻苯二甲酸二辛酯1?3份、4，4’?双(二甲基苄基)二苯胺3?6份、N?苯基?N`?环己基对苯二胺1?4份、1?萘甲醛1?2份、5?甲氧基色胺盐酸盐2?3份、二叔丁基过氧化物1?2份、1?(2?吡啶偶氮)?2?萘酚1?2份、偶联剂1?4份、阻燃剂1?3份、固化剂2?5份。制备而成的高强度PVC木塑复合材料, 其具有高强度，耐压、耐拉伸等性能。

磷酸酯阻燃剂改性的尼龙复合材料 1107

 0

一种磷酸酯阻燃剂改性的尼龙复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙610树脂75～81份；尼龙66树脂23～29份；偶联剂0.7～1.3份；填料10～15份；磷酸酯15～23份；抗氧剂0.2～0.6份；玻璃纤维28～34份；表面改性剂0.3～0.8份。本发明提供的磷酸酯阻燃剂改性的尼龙复合材料的拉伸强度大于140MPa，弯曲强度大于190MPa,悬臂梁缺口冲击强度大于28kj/m2,熔融指数大于29g/10min,阻燃性达到V-0(UL-94-1.6mm)。

玻纤增强聚乳酸复合材料 849

 0

一种玻纤增强聚乳酸复合材料，其成分按重量份数表示包括：聚乳酸20～45份，聚碳酸酯40～60份，玻璃纤维10～30份，成核剂2～8份，增韧剂1～3份，偶联剂0.1～1份，抗氧剂0.1～1份，润滑剂0.1～1份，加工油0.1～1份。本发明提供的玻纤增强聚乳酸复合材料通过将聚乳酸与聚碳酸酯共混，加入玻璃纤维改性，提高了聚乳酸材料的刚性及耐热性能，且具有良好的成型加工性，使聚乳酸能够应用于对刚性及耐热性能要求较高的电子产品中。

耐高温无卤阻燃尼龙复合材料的制备方法 817

 0

一种耐高温无卤阻燃尼龙复合材料的制备方法，属于高分子材料制备技术领域。包括的步骤：按重量份数称取高温尼龙树脂30-36份、尼龙66树脂18-24份、偶联剂0.4-0.8份、填料11-15份和阻燃剂9-14份以及金属氧化物2-3份，并且投入高速混合机中混合，而后投入按重量份数称取的抗氧剂0.4-0.7份、玻璃纤维15-18份和表面改性剂0.2-0.6份，并且继续混合，得到造粒料；将得到的造粒料投入双螺杆挤出机中熔融挤出，并且控制双螺杆挤出机的一区至六区的温度，得到耐高温无卤阻燃尼龙复合材料。优点：拉伸强度大于135MPa，弯曲强度大于215MPa,热变形温度大于230℃，悬臂梁缺口冲击强度大于23kj/m2,熔融指数大于21.5g/10min,阻燃性达到V-0（UL-94-1.6mm）。

纳米橡胶改性的酚醛树脂复合材料 705

 0

一种纳米橡胶改性的酚醛树脂复合材料，属于热固性模塑料技术领域。其是由以下重量份数的原料构成：酚醛树脂28~32份；固化剂2~4.1份；固化促进剂0.6~1.2份；纳米橡胶3～6份；脱模剂0.5~1.3份；矿物填料25~30份；增强纤维18~24份。本发明提供的纳米橡胶改性的酚醛树脂复合材料具有强度好、成型方便的特点。

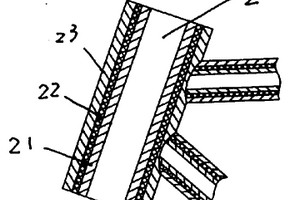

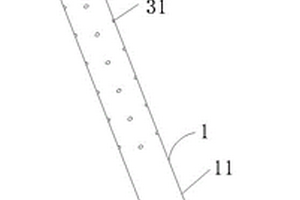

碳纤维复合材料自行车架 960

 0

本发明公开一种碳纤维复合材料自行车架,包括管材、接头,所述管材的内层为碳纤维增强树脂基塑料管、中层为网状碳纤维布、外层为耐候型高强度工程塑料涂层;所述接头的内层为碳纤维增强树脂基塑料管、中层为网状碳纤维布、外层为耐候型高强度工程塑料涂层;所述管材和接头采用超声波焊接连接;该车架既有比较高的强度,重量又比较轻便,而且外层无需喷漆就能达到色彩鲜艳光亮的要求,可直接印刷或贴膜进行表面装饰。

挤压成型式复合材料电线杆 900

 0

本发明涉及电线杆领域，具体的说是一种挤压成型式复合材料电线杆，包括杆体机构、安装座机构、通风机构、轴向加固机构；电线杆通过外杆体和内杆体形成组装式双壁结构，一方面可显著增强杆体的抗弯曲性能，使得该电线杆可适用于风量较多、风力较大的地区，另一方面减轻了电线杆的重量，方便电线杆的输送，节省了运输成本；安装座机构的使用可在不破坏复合材料电线杆结构完整性的前提下，对杆体均匀的施加预紧力，使杆体安装稳定，不会损害杆体性能；轴向加固机构的使用可在电线杆内部的外圈沿轴向形成多条加强筋，对电线杆进行加固，进一步加强电线杆的抗弯曲性能，使得电线杆在较大风力的情况下仍能保持稳定。

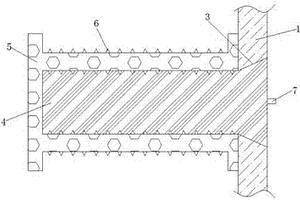

用于复合材料内部的强磁金属预埋件 1027

 0

本发明公开了一种用于复合材料内部的强磁金属预埋件，包括第一铁块和位于第一铁块一侧的第二铁块，所述第一铁块和第二铁块上均开设有锥形孔，锥形孔内安装有金属螺栓，金属螺栓的外侧设有衬套，衬套与相对应的第一铁块或第二铁块相接触，衬套的外侧设有外螺纹，金属螺栓的一端固定安装有凸起，第一铁块靠近第二铁块的一侧焊接有两个第一板，第二铁块靠近第一铁块的一侧焊接有两个第二板。本发明实用性高，通过金属螺栓和衬套，实现分体式复合材料模具精准快速装配在一起，该预埋件为组装件，制造成本低，后期维修简单，可局部替换，降低维修成本和周期，并且通过固定板和固定槽，便于根据不同尺寸的强磁金属预埋件而选择使用。

抗菌聚乳酸复合材料及其制备方法 976

 0

本发明涉及高分子材料技术领域，具体涉及一种抗菌聚乳酸复合材料及其制备方法，抗菌聚乳酸复合材料包括如下重量份的组分：聚乳酸80‑100份、抗菌剂2‑4份和抗氧剂0.1‑0.5份；所述抗菌剂为载体负载氧化镨和MgO类型的抗菌剂。本发明制得了一种勃姆石粉负载氧化镨和MgO类型的抗菌剂，它可以很好地改善聚乳酸的抗菌性能，这具有很重要的意义。

不饱和聚酯树脂组合物及其制备的复合材料 697

 0

本发明提供了一种新的适用于拉挤成型工艺的不饱和聚酯树脂组合物，包括以下组分：不饱和聚酯树脂低聚物A、不饱和聚酯树脂低聚物B、不饱和酯单体、引发剂；其中，不饱和聚酯树脂低聚物A的结构为如下结构式1所示：不饱和聚酯树脂低聚物B的结构为如下结构式2所示：R1、R2为具有脂环结构的二价饱和烃基，R3为具有脂环结构的二价不饱和烃基，R4为不具有脂环结构的二价饱和烃基，R5为不具有脂环结构的二价不饱和烃基；n/m＝1～5；p/q＝1～5；s≥1，t≥1。本发明还提供该不饱和聚酯树脂组合物制备的复合材料，力学性能良好，在高温下具有良好的抗老化性能，长时间高温后颜色变化不明显。

碳纤增强尼龙复合材料的生产装置及其制备方法 1142

 0

本发明公开了一种碳纤增强尼龙复合材料的生产装置及其制备方法，包括装置主体，所述装置主体的一侧固定安装有出料底架，所述出料底架的上端安装有出料工作台，所述装置主体的底部定位安装有装置底座，所述装置主体的另一侧定位安装有进料底架，所述进料底架的上端安装有进料工作台。本发明所述的一种碳纤增强尼龙复合材料的生产装置及其制备方法，设有层压模槽箱、层压模具与监测控制机构，能够方便更好的对尼龙材料进行层压复合操作，增加尼龙材料的使用强度，适应更多的工作场合，复合效果更为优异，工作更为简单，还可以方便更好的对装置的工作与温度进行监测与控制，简单实用，带来更好的使用前景。

TPU/PC复合材料及其制备方法和应用 835

 0

本发明涉及高分子材料技术领域，更具体地，本发明提供了一种TPU/PC复合材料及其制备方法和应用。本发明第一方面提供一种TPU/PC复合材料，包括自下到上的PC板、粘接层、TPU层；按重量份计，所述粘接层的制备原料包括80～95份增粘树脂、2～4份固化剂、0.5～1份流平剂；所述TPU层的制备原料包括80～95份TPU颗粒、0.5～2份增塑剂、0.3～3份阻燃剂。
