江苏苏州有色金属复合材料技术理论与应用

透明导电复合材料 1088

 0

本发明涉及一种透明导电复合材料，其为管状结构，所述管状结构的管芯部为导电材料，包覆所述管芯部的中间管部为聚乙烯材料，包覆所述中间管部的外管部为透明金属复合材料。本发明所述的透明导电复合材料，利用率高、身轻、韧性大、可塑性好、不易断裂、透明美观。

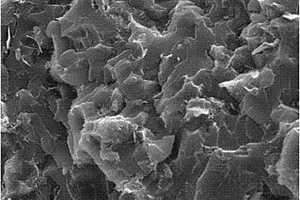

膨胀石墨薄片/热固性树脂复合材料的制备方法 687

 0

本发明公开了一种膨胀石墨薄片/热固性树脂复合材料的制备方法。在真空度≤10Pa，温度为保持热固性树脂为液态，且粘度≤1.5Pa.s的条件下，使膨胀石墨内部空隙产生负压，有利于树脂进入膨胀石墨的片层结构中间，并充分地浸润石墨片层结构；通过超声搅拌，使膨胀石墨的片层剥离得到膨胀石墨薄片，同时，热固性树脂与膨胀石墨片表面的基团能形成物理或化学键作用，再在微波条件下进行固化处理，得到一种分散均匀的膨胀石墨薄片/热固性树脂复合材料。本发明克服了溶剂法制备膨胀石墨复合材料存在的膨胀石墨薄片易团聚及溶剂对环境污染的不足，具有简单快捷、环保节能的特点。

制备碳包裹纳米氧化锡复合材料的方法 912

 0

本发明提供一种制备碳包裹纳米氧化锡复合材料的方法，包括：将四价锡的水溶性盐与水溶性生物大分子按1:0.3-1:10的质量比混合作为反应物；将所述反应物溶于水中回流反应生成沉淀物，并将包含所述沉淀物的反应液冷却至室温；将所述沉淀物从所述反应液分离，并干燥所述沉淀物。将干燥后的所述沉淀物置于惰性气体保护的管式炉中，在400-800℃的温度加热2-10小时，得到所述碳包裹的纳米氧化锡复合材料。本发明的方法制备的碳包裹纳米氧化锡复合材料的中纳米氧化锡粒径均一，碳包裹充分，碳层均匀且碳包裹量可调，工艺流程简单，可批量化生产。

玻璃与亚克力混合制成复合材料基板的制法及其制品 958

 0

本发明涉及一种玻璃与亚克力混合制成复合材料基板的制法及其制品，制造基板的原料由玻璃与亚克力混合，且玻璃与亚克力原料是研磨至纳米尺寸后再进行混合及熔融，使原料充分地混合，混合后再制成复合材料粒子，接着再以该复合材料粒子制成基板，如此使基板能具备玻璃及亚克力材料的特性，也就是具备阻燃、不易破碎、刚性佳以及耐磨损的优异特性，更能同时提高使用寿命。

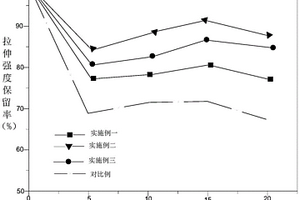

发动机冷冻液壶用聚丙烯复合材料及其制备方法 1080

 0

本发明属于改性聚丙烯复合材料领域,涉及一种适用于制造汽车发动机冷冻液壶的聚丙烯复合材料,主要成分包括:聚丙烯、抗氧剂、光稳定剂、热稳定剂、光亮润滑剂和透明成核剂,按照重量份,上述成份的重量份分别为:聚丙烯?100;抗氧剂0.1～0.8;光稳定剂0.1～0.8;热稳定剂0.1～0.8;光亮润滑剂0.1～0.8;透明成核剂0.1～0.6;所述抗氧剂选自亚磷酸醋类抗氧剂(2,4二叔丁基苯基)亚磷酸三酷和受阻酚类抗氧剂四[β-(3,5-二叔丁基-4-羟基苯基)丙酸]季戊四醇酯复配而成;光稳定剂选自聚{[6-[(1,1,3,3-四甲基丁基)氨基]]-1,3,5-三嗪-2,4-[(2,2,6,6,-四甲基-哌啶基)亚氨基]-1,6-己二撑[(2,2,6,6-四甲基-4-哌啶基)亚氨基]}和5-二叔丁基-4-羟基苯甲酸十六烷基酯复配而成;所述透明成核剂选自双-(对乙基二亚苄基异丙基)山梨醇和二(3,4-二甲基二苄基)山梨醇复配而成。本发明所制得发动机冷冻液壶用聚丙烯复合材料表面光泽度高,具有较好的力学性能,耐湿热老化性能优良。

优良的耐老化ABS复合材料及其制备方法 913

 0

本发明属于改性ABS复合材料领域,涉及一种优良的耐老化ABS复合材料,其组分包括:ABS、PC、抗氧剂、光稳定剂、紫外线吸收剂和其他添加剂,按照重量份,上述成份的重量份分别为:ABS50～90;PC10～50;抗氧剂0.01～5;光稳定剂0.01～5;紫外线吸收剂0.01～5;其他添加剂0.1～1;本发明所制得改性ABS复合材料不仅具有良好的耐老化性能,而且由于添加了PC,产品冲击性能又有较大改善;同时所需原材料来源广泛,方便易得。

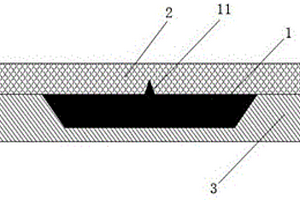

复合材料模具真空口的制作方法 692

 0

本发明涉及一种复合材料模具真空口的制作方法，包括以下步骤：将预埋件放置在母模上；复合材料模具的支撑部制备结束后，去除预埋件，将真空口底座放入原预埋件位置；打通支撑部，连接端头穿过紧固件旋入真空口底座内部。本发明的一种复合材料模具真空口的制作方法能够形成分体式真空口，制造成本低，后期维修简单，可局部替换，降低维修成本和周期；通过带有突起的预埋件实现精准定位，金属真空口底座粘有胶水且与玻璃钢支撑部粘结，真空口底座不易被拉脱；真空口底座通孔的螺纹出现问题，只需更换通孔衬套，无需替换整个底座。

金属合金-碳纳米管网络宏观体复合材料、其制法与应用 1041

 0

本发明公开了一种金属合金‑碳纳米管网络宏观体复合材料、其制法与应用。所述制备方法包括：提供碳纳米管网络宏观体，所述碳纳米管网络宏观体含有作为微量杂质的铁单质；对所述碳纳米管网络宏观体进行活化处理；将经活化处理过的碳纳米管网络宏观体与金属前驱体溶液接触，使铁单质与金属前驱体进行置换反应，生成与铁单质结合的金属单质，所述金属单质具有氧还原催化活性，之后进行干燥处理；最后进行瞬态电加热，获得所述复合材料。本发明的制备方法成本低，简单易行，耗时短，所获复合材料中碳纳米管网络宏观体与金属合金纳米颗粒之间结合作用力强，其催化性能优异且稳定性强，还具有优异的抗甲醇毒化性能，可直接作为氧电极用于金属空气电池。

EDTA改性磁性纳米复合材料的制备方法及应用 1086

 0

本发明属于水处理吸附材料技术领域，具体涉及一种EDTA改性磁性纳米复合材料的制备方法及应用。所述方法包括如下步骤：将氨基接枝的硅壳覆盖的钴氧铁体颗粒放入乙醇和乙酸的混合溶液中，然后滴加入乙二胺四乙酸二酸酐，在60‑80℃下反应8～15h，最后用去离子水洗涤至pH中性，干燥即得核壳结构的EDTA官能化磁性复合材料。所述应用为上述EDTA改性磁性纳米复合材料进行污水处理，所述污水中含有重金属离子和/或有机污染物。本发明提供的技术方案制备过程简单、易操作、绿色环保；对众多重金属离子具有优异的螯合作用，且具有完全生物降解性；具有良好的可再生循环利用能力。

耐候性笔记本电脑外壳复合材料 769

 0

本发明公开了一种耐候性笔记本电脑外壳复合材料，其特征在于，所述耐候性笔记本电脑外壳复合材料包括最上层的合金塑料，中间层的复合纤维和最下层的钛合金材料，所述钛合金材料由以下重量份数制成：钴0.2‑0.5份、钒0.8‑0.9份、钼2‑3份、锰0.5‑1.5份、镁3‑4份、钛0.05‑0.08份，稳定剂0.3‑0.5份，增强剂0.6‑0.7份，填充料5‑7份。通过上述方式，本发明采用科学合理的化学成分配比，价格成本低廉，且容易实现，制备的笔记本电脑外壳复合材料能够具有优异的力学性能，耐候性强的优点。

高强度可降解TPU纺织复合材料及其制备方法 949

 0

本发明公开了一种高强度可降解TPU纺织复合材料及其制备方法，采用了TPU颗粒、三乙醇胺、环氧树脂这几种原料制备改性TPU材料，对传统的TPU材料进行了有效的性能改善。将基底织物通过含有少量臭氧的空气进行等离子体处理后再与改性TPU材料喷涂结合的生产工艺，有效改善了复合织物的力学性能，并且避免了TPU复合织物长时间存放后所产生的卷曲、变形等不良现象。同时对喷涂后的织物采用紫外线照射处理的方法，提高了TPU纺织复合材料各层之间的贴合强度，改善了产品的耐用性。制备而成的高强度可降解TPU纺织复合材料，具备较好的生物降解性能和力学性能，适用于制造气胀式救生衣、充气船、按摩气囊等。

透明生物降解复合材料及其制品 744

 0

本发明涉及高分子材料技术领域，具体公开了一种透明生物降解复合材料及其制品。该透明生物降解复合材料包括89～96.8质量份的聚乳酸、3～10质量份的聚乙酸乙烯酯及0.2～1质量份的聚乙烯醇。该透明生物降解复合材料的韧性好，透光率高。

具有高机械性能和耐溶剂性的PMMA复合材料及其制备方法 819

 0

本发明提供一种具有高机械性能和耐溶剂性的PMMA复合材料及其制备方法，所述复合材料包括如下重量份的成分：聚甲基丙烯酸甲酯：20~30份，硬脂酸锌：10~20份，相容剂：5~10份，润滑剂：1~5份，耐候剂：1~5份，液体助剂：1~5份。所述复合材料中加入硬脂酸锌，硬脂酸锌可提高PMMA的耐溶剂性，在提高PMMA的耐溶剂性的同时，保证它的机械性能，成本优良，性能优异，为塑料行业带来更大的利润空间。

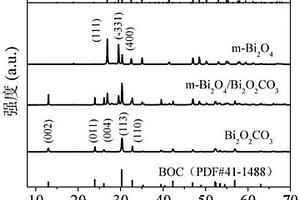

四氧化铋-碳酸氧铋复合材料及其制备方法和应用 751

 0

本发明提供了一种Bi₂O₄‑Bi₂O₂CO₃复合材料及其制备方法和在水体中有机污染物降解中应用，该复合材料包括Bi₂O₂CO₃和Bi₂O₄；其中，Bi₂O₄分布在Bi₂O₂CO₃表面形成异质结。在本发明中，Bi₂O₄分布于所述Bi₂O₂CO₃表面，形成了异质结，促进了电子‑空穴对的有效分离，同时异质结的形成，Bi₂O₄的存在使得复合材料的吸收波长红移，原Bi₂O₂CO₃仅吸收紫外光，复合后扩展到可见光区域，对光的利用率提高，进而提高对有机物的降解效率。

抗冲击型橡胶复合材料的制备方法及其应用 729

 0

本发明公开了一种抗冲击型橡胶复合材料的制备方法及其应用，该方法采用将石英粉、钛白粉、碳纤维球磨；将尼龙短纤维、聚对苯乙烯磺酸钠浸没于酸液中超声处理、分离得到离心沉积物，洗涤后转移至高压搅拌反应釜中，加入苯基硅油搅拌反应得到高压搅拌反应物；将甲基丙烯酸异丙酯、环氧四氢邻苯二甲酸二辛酯加入到蒸馏水中搅拌均匀形成混合液，随后升温并加入乙烯基硅树脂经静置保温处理得到保温处理混合液；最后将上述产物混合后密炼塑化，再将得到的混合密炼胶与天然橡胶、丁基橡胶共同混炼、硫化成型、干燥，得成品橡胶复合材料。制备而成的橡胶复合材料，其冲击强度高、拉伸性能好，在机械设备内衬件上具有良好的应用前景。

耐高温耐湿玻纤增强尼龙复合材料及其制备方法 862

 0

本发明公开了一种耐高温耐湿玻纤增强尼龙复合材料，其制备原料按质量百分计包括以下组分：尼龙66 30％～40％、聚邻苯二甲酰胺树脂15％～25％、长玻璃纤维10％～20％、聚碳酸酯5％～10％、无机填料5％～15％、改性海泡石3％～7％、相容剂1％～5％、润滑剂0.5％～1.5％、抗冲改性剂0.5％～2.5％和阻燃剂0.5％～3.5％。本发明还公开了一种耐高温耐湿玻纤增强尼龙复合材料的制备方法。该玻纤增强尼龙复合材料具有较优良的机械力学性能、耐冲击性和阻燃性，在高温高湿环境下仍能保持较高的机械强度，确保了尺寸稳定性，同时其可加工性好，不易出现表面粗糙及翘曲现象，满足较高的使用需求，可以广泛应用于工程塑料领域。

包装绳用PA复合材料的制备方法 1173

 0

本发明提供一种包装绳用PA复合材料的制备方法，包括以下步骤：(1)将蓝晶石洗净后风干，与去离子水、玛瑙珠一起加入玛瑙罐中，置于球磨机中球磨，取出后用筛网过滤，得到蓝晶石粉料备用；(2)将蓝晶石粉料加入蒸馏水中，磁力搅拌制得蓝晶石悬浮浆，将十八烷基三甲基氯化铵加入，恒温水浴搅拌减压蒸馏，得到蓝晶石液备用；(3)将PA粒料溶于乙酸中，磁力搅拌制得PA溶液，将蓝晶石液加入，加热磁力搅拌烘干至恒重，得到混合料备用；(4)将PVDF、MMA、引发剂、混合料一起加入混合机混合，移至双螺杆挤出机中熔融、混炼、挤出、冷却、切粒，得到包装绳用PA复合材料。本发明制备出的复合材料具有很好的耐酸性，在酸性环境中可保持很好的性能。

耐刮擦ABS复合材料及其制备方法 1064

 0

本发明公开了一种耐刮擦ABS复合材料及其制备方法,上述耐刮擦ABS复合材料，由包含以下重量份的组分制成：ABS树脂75-80份、无机填料18-25份、三缩水甘油基三聚异氰酸酯12-15份、二羟甲基丙烯酸5-8份、酰胺改性氢化蓖麻油3-8份、煤矸石3-5份、乙撑双硬脂酰胺2-4份、过氧化二异丙苯2-3份、三乙烯四胺1-2份和聚磷酸铵0.05-1份。本发明还提供了一种耐刮擦ABS复合材料的制备方法。

隔热保温建筑复合材料 1115

 0

本发明公开了一种隔热保温建筑复合材料，包含20～35重量份的膨胀珍珠岩、25～40重量份的硅酸盐水泥、4～8重量份无机填料、3～6重量份聚苯乙烯泡沫塑料（EPS）、3～10重量份植物纤维粉及1～5重量份膨胀剂碳酸钠。本发明所得隔热保温建筑复合材料具有制作成本低、效果好而且绿色环保的特性，经测试得复合材料的导热系数< 0.1W/(M·K)，容重在200～300kg/m3。

增强型淀粉基包装复合材料及其制备方法 815

 0

本发明公开了一种增强型淀粉基包装复合材料及其制备方法，该淀粉基包装复合材料由如下重量份的原料制成：木薯淀粉、玉米淀粉、龙葵子粉、氯化钙、纳米凹凸棒土、硼酸、木鱼石粉、磷酸胍、木质素磺酸钙、芥酸酰胺、蜂蜡、乙酰柠檬酸三辛酯、甲基环氧乙烷、硬脂酸锌、蓖麻油、硅烷偶联剂。本发明制备的包装复合材料的力学性能好，其拉伸强度高达72.5?77.9MPa，断裂伸长率高达147?164%，浸水1小时后其拉伸强度和断裂伸长率仍然保持在较高值，表现出较佳的耐水性，解决了传统的淀粉基包装材料的性能上的不足，具有良好的应用价值。

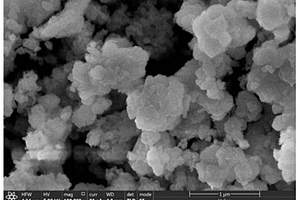

银‑氧化铜复合材料的制备方法 846

 0

本发明公开了一种银‑氧化铜复合材料的制备方法，包括：(1)将硝酸银溶液以一定的滴加速度加入含有还原剂的乙醇溶液中，在搅拌、避光和密闭的条件下，于30～60℃水浴条件下反应6～72h，得到银溶胶；(2)将一定浓度硝酸铜溶液加入上述银溶胶中，在搅拌的条件下，加入碱溶液调节pH值为10～12，得到银‑氢氧化铜溶胶；(3)将上述银‑氢氧化铜溶胶于室温下陈化5～8h，抽滤，分别采用无水乙醇和去离子水洗涤3～5次，干燥，于300～500℃条件下煅烧2～3h，得到银‑氧化铜复合材料。本发明中，制备工艺简单、成本低，采用该方法制备得到的银‑氧化铜复合材料中，颗粒分散均匀，其催化性能明显优于纯氧化铜。

硬脂酸镁增强铝基复合材料及其制备方法 1173

 0

本发明提供一种硬脂酸镁增强铝基复合材料及其制备方法，该复合材料含有以下组分：硬脂酸镁、氧化硼、碳化硅、氧化钴、氧化锌、氧化锆、钛粉、硫磺、硬脂酸、其余为铝粉。制备方法：（1）将各原料混合均匀，球磨、混炼；（2）将混合物放入模具中压制成型；（3）将压坯在惰性气体保护的条件下加热得到初品；（4）将初品在真空下加热、保温、降至室温，即得。本发明通过将硬脂酸镁与其他各粉末冶金材料的共混、压坯、烧结，制备的复合材料的表观硬度为81.2~83.2，拉伸强度为240~253MPa，屈服强度为154~159MPa，弹性模量为82~88GPa。

低VOC、抗菌玻纤增强聚丙烯复合材料及应用 1003

 0

本发明公开了一种低VOC、抗菌玻纤增强聚丙烯复合材料及应用。包括如下重量份数的组分：聚丙烯35‑75份、空心玻璃微珠4.5‑6份、玻璃纤维15‑45份、滑石粉0‑4份、抗氧化剂0.2‑0.5份、抗紫外助剂0.3‑0.5份、相容剂1‑3份、抗菌剂1.0‑2.0份、VOC抑制剂3‑4份，所述VOC抑制剂包括纳米光触媒、凹凸棒土、海泡石和硅藻土，所述抗菌剂为无机银系抗菌剂。本发明的复合材料无需借助外部紫外光源或者设备即可高效、节能、环保地催化降解车内VOC；同时添加了表面涂覆相容剂的空心玻璃微珠，可有效降低密度，少量抗菌剂的添加使得抗菌性能大大提高，该复合材料可在汽车、家电中应用。

纤维增强尼龙复合材料及其制备方法 1034

 0

本发明公开了一种纤维增强尼龙复合材料及其制备方法，上述纤维增强尼龙复合材料，由包含以下重量份的组分制成：尼龙80-90份、玻璃纤维25-30份、聚乙烯醇缩丁醛18-20份、聚乙二醇8-12份、氯化钙8-11份、二缩水甘油醚8-11份、马来酸酐接枝聚丙烯6-8份、硬脂酸锌5-9份、三羟甲基丙烷三丙烯酸酯3-7份和芒硝1-2份。本发明还提供了一种纤维增强尼龙复合材料的制备方法。

可生物降解防水聚碳酸酯复合材料及其制备方法 1123

 0

本发明公开了一种可生物降解防水聚碳酸酯复合材料及其制备方法,上述可生物降解防水聚碳酸酯复合材料，由包含以下重量份的组分制成：聚碳酸酯80-90份、聚醋酸乙烯树脂20-30份、羟丙基甲基纤维素11-16份、聚乙烯醇缩丁醛8-15份、氟锆酸钾3-7份、1，4-丁二醇二丙烯酸酯3-6份、乙烯四氟乙烯共聚物2-5份、4,4’-双（2,2-环氧丙氧）八氟联苯1-2份、二月桂酸二正丁基锡1-2份和聚二噻唑0.2-1份。本发明还提供了一种可生物降解防水聚碳酸酯复合材料的制备方法。

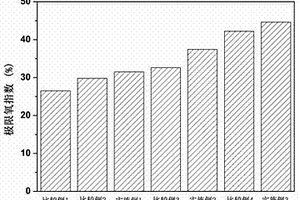

阻燃六方氮化硼/热固性树脂复合材料及其制备方法 848

 0

本发明公开了一种阻燃六方氮化硼/热固性树脂复合材料及其制备方法。将六方氮化硼与甲苯混合均匀，加入硅烷偶联剂，得到偶联化处理的六边氮化硼；将其混合于溶剂中，加入催化剂得混合物；将氯磷腈溶解在溶剂中，缓慢加入到混合物中，得到氯磷腈化的六方氮化硼；将溶剂、试剂与氯磷腈化的六方氮化硼混合后加入催化剂，得到含磷腈结构的六方氮化硼；将其与熔融态的可热固化树脂混合均匀，经固化得阻燃六方氮化硼/热固性树脂复合材料。含磷腈结构的六方氮化硼是兼具有机树脂高阻燃性和低热膨胀系数的功能体，含有大量活性基团，确保了六方氮化硼在树脂基体中的良好分散及获得良好的界面作用力，所制备的复合材料兼具高阻燃性和低热膨胀系数。

压电陶瓷与聚氨酯智能阻尼复合材料及其制备方法 995

 0

本发明揭示了一种压电陶瓷与聚氨酯智能阻尼复合材料及其制备方法，包括塑性聚氨酯弹性体100份，脱模剂1-5份，导电石墨10-15份，压电陶瓷粉20-40份，硫化剂2-3份，硫化促进剂2.5-3.5份。其制备方法为先制备导电石墨和压电陶瓷粉预混粉料；再将热塑性聚氨酯弹性体，脱模剂，硫化剂，硫化促进剂，导电石墨和压电陶瓷粉预混粉料充分塑炼混合；然后制备未极化的复合片材；最后经极化得压电陶瓷与聚氨酯智能阻尼复合材料，本发明的压电陶瓷与聚氨酯智能阻尼复合材料，具有很好的阻尼性能，相对介电常数为12-15，符合材料对介电常数的要求，且加工成型容易，耐热性能优于基材。

增强型聚苯硫醚复合材料及其制备方法 767

 0

本发明涉及增强型聚苯硫醚复合材料及其制备方法，属于高分子材料技术领域。该聚苯硫醚复合材料包括按照重量份数计的如下原料：聚苯硫醚树脂100~120份、芳纶纤维4~8份、碳化硅晶须1~3份、马来酸酐接枝乙烯-1-辛烯共聚物1~3份、改性凹凸棒土2~5份、硅烷偶联剂0.5~2份、抗氧剂10100.5~1份、抗氧剂1680.5~1份、润滑剂TAF0.1~0.5份。本发明制备方法简单，制得的增强型聚苯硫醚复合材料冲击韧性，弯折性和加工性能良好，可广泛用于电子电器，汽车，航空，石油，化工，精密机械零部件等领域。

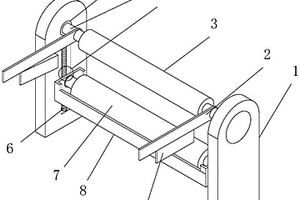

用于制备柔性防刺防割复合材料的成型设备 828

 0

本实用新型公开了一种用于制备柔性防刺防割复合材料的成型设备，包括成型设备布料限位支架，所述成型设备布料限位支架的内部安装有内部连接轴一，且内部连接轴一的表面设有上部固定辊，所述上部固定辊的左右两侧均连接有导向板支杆，且导向板支杆的下方设有斜形导向固定板。该用于制备柔性防刺防割复合材料的成型设备，通过设置的高度调节丝杆在丝杆电机的驱动下可进行转动，从而通过丝杆连接套筒带动限位滑块在限位滑槽内进行升降移动，调整升降驱动盒的整体高度，使上部固定辊和下部固定辊之间的距离进行快速调整，可使上部固定辊和下部固定辊之间的距离根据所制作的防刺防割复合材料厚度进行调整，使用起来也更加灵活。

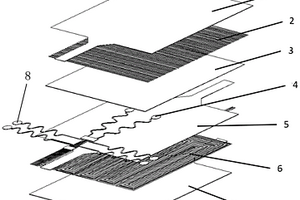

用于复合材料修复的加热装置 1061

 0

本实用新型一种用于复合材料修复的加热装置涉及复合材料修复技术领域，具体涉及一种用于复合材料修复的加热装置，包括依次重叠且固定相连的粘结层、加热隔离层、加热层及背面层；所述粘结层和加热隔离层之间设置有均热层，所述均热层包括相互重叠且固定相连的金属网层和金属网隔离层，所述金属网层位于粘结层和金属网隔离层之间；还包括测温装置。本实用新型采用金属网层替代常用的金属箔作为加热片的匀热层，可在确保加热片柔软度不变的前提下增大金属层导热截面积，提高匀热效果以及匀热层与硅橡胶的粘接效果，有效防止现有加热片弯曲时极易出现的金属箔与硅橡胶分层的现象。
