双层密封装置 795

 0

本实用新型涉及水泥建材和冶金设备技术领域，尤其是一种双层密封装置；包括冷风套，冷风套外设有套筒一和套筒二，套筒一焊接在窑头罩上，套筒一与套筒二之间通过螺栓连接，套筒一和冷风套之间有反向密封片，反向密封片固定在套筒一上，套筒二和冷风套之间有正向密封片，正向密封片固定在套筒二上，正向密封片和反向密封片为柔性金属密封片，套筒一和套筒二的底部分别设有灰斗一和灰斗二，套筒二上设有冷风进风口；本实用新型能够适应筒体各方面的运动和变形；正反密封钢片结构有一定的柔性从而紧贴在冷风套表面消除轴向、径向的运动和变形；耐高温、耐磨损、使用寿命长；有冷风从套筒二吹进，可使温度降低从而降低磨损，延长使用寿命。

手持式激光清洗装置 1236

 0

本实用新型涉及冶金设备领域，公开了一种手持式激光清洗装置，包括机体，以及设置在机体顶表面的限位组件；限位组件包括连接杆、活动套、卡块、弹簧、连接板和橡胶垫，连接杆底端与机体顶表面靠近中心位置相连接；连接杆的顶端活动套接有活动套；且连接杆的顶端贯穿活动套并固定安装有位于活动套顶表面的卡块；卡块的底表面与机体的顶表面通过位于连接杆上的弹簧传动连接，且弹簧环设在连接杆的外表面；活动套的外侧固定连接有连接板；且连接板的底表面固定安装有橡胶垫。通过限位组件的设置，能有效的保证对激光头枪体的限定效果，进而导致设备在移动的过程中不会出现激光头枪体掉落的问题。

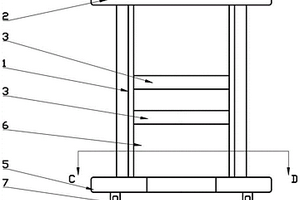

高温合金粉末筛分用罐体支撑架 817

 0

本实用新型公开了一种高温合金粉末筛分用罐体支撑架，涉及粉末冶金领域，包括支撑架主体，所述支撑架主体顶部设置有配合定位卡槽，所述支撑架主体中部固定连接有结构稳定杆，所述支撑架主体一侧设有移动用防滑握杆，所述支撑架主体底部固定连接有底座，所述底座内部设置有配位槽，所述底座底部固定有带刹车万向轮，通过顶部定位卡槽装置实现与粉末容器的固定与支撑，不仅可以应用于除气装套过程，减少取粉步骤，降低引入夹杂几率，还可应用于筛分过程，提高筛分效率，提升下粉过程的流畅度及稳定性，避免了粉罐内粉末残余导致的浪费，通过底座底部带刹车万向轮和防滑握杆，可以使支撑架本体带有运输功能。

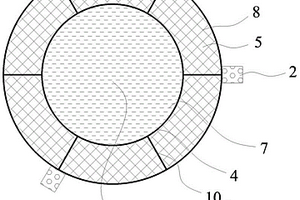

连铸大包包盖 979

 0

一种连铸大包包盖，属于钢铁冶金设备技术领域。包括包壳和至少三个吊耳，所述吊耳均匀分布于包壳外表面，包壳内部包括从内到外依次分布的保温区、分界层和边部区，所述分界层为直径小于包壳底部直径的铁皮圈，且铁皮圈直径大于等于连铸大包顶部开口端直径，所述保温区包括耐材和若干个耐高温锚固件，耐材填充于保温区，耐高温锚固件均匀分布于耐材中间，用于固定耐材，所述边部区包括网格板和浇注料，所述网格板设于分界层与包壳边缘之间，且靠近边缘底部开口处，所述浇注料填充于边部区和网格板之间的孔隙。本新型所述连铸大包包盖具有边部材料不易脱落、大幅提升连铸大包包盖使用寿命等优点。

齿轮加工用粉末压制成型装置 1180

 0

本实用新型属于粉末冶金技术领域，公开了一种齿轮加工用粉末压制成型装置，包括工作台、斜槽和运输带，所述工作台的顶部边缘处水平设置有液压杆一，且液压杆一的端部固定有弧形推板，所述工作台的上方垂直设置有液压杆二，且液压杆二的底部固定有压制模具，所述运输带设置于工作台的一侧，且斜槽的一端搭设在工作台的顶部，并正对液压杆一，另一端搭设在运输带的顶部，本实用新型设置了液压杆三、推动件、液压杆一和弧形推板，能够将压制成型的齿轮推出压模槽，并在弧形推板的作用下被准确推动至斜槽上，再滑落至运输带上进行传递，提升装置的自动化程度，节省劳动力，同时也避免人工取件的危险。

更换转炉出钢口的辅助工具 966

 0

本实用新型公开了一种更换转炉出钢口的辅助工具，属于冶金机械技术领域。该辅助工具包括底座、支撑架和弧形托架；所述支撑架竖直安装在所述底座上，所述弧形托架设置在所述支撑架的上端。与现有技术相比，该辅助工具吊运出钢口时，弧形支架与出钢口之间属于硬接触，能够避免出钢口的晃动。使得出钢口在整个运送过程，能始终保持不动。从而减少出钢口的损坏，提高检修效率，同时降低安全风险。

利于粗中轧导卫拆装的夹持工具 1176

 0

本实用新型适用于冶金工具技术领域，提供了一种利于粗中轧导卫拆装的夹持工具，包括连接板、夹板、固定板、螺纹座、螺纹杆、连接杆和把手，通过连接板连接夹板和固定板，使之形成一个C型板，C型板便于夹持导卫，使用更方便；且夹持板和导卫接触面嵌装有夹块，可增加夹持板和导卫的接触面积，省力的同时增加夹持板的结构强度，进而延长此工具的使用寿命；固定板上安装有带有螺纹孔的螺纹座，螺纹杆可通过此螺纹座转动，进而调节螺纹杆在C型板内的长度，使螺纹杆可牢牢抵触导卫，防止固定导卫时发生移动打滑；把手便于转动螺纹杆，通过螺纹座将旋转力变为支线运动，进而带动导卫转动，固定导卫，使用更方便。

塞棒导向装置 1011

 0

本实用新型涉及冶金装置技术领域，公开一种塞棒导向装置，包括机架、滑动座，机架内设有空腔，滑动座设于空腔内，滑动座的周缘与空腔不接触；还包括两根分别与滑动座上面、下面连接进行导向的导轨，以及两组分别与导轨两个表面滚动连接的第一滚动组件和第二滚动组件，通过两组第一滚动组件、第二滚动组件对两根导轨进行支撑限制，对滑动座进行固定。本实用新型通过设计两组第一滚动组件、第二滚动组件对导轨进行滚动支撑导向，并且第二滚动组件采用偏心轴，可以对第二滚轮轴承进行调节，来控制第二滚轮轴承表面与导轨之间的间隙，保证了滑动座的精度，进而保证了导向的精度；偏心轴通过锁紧螺母固定在机架上，拆卸、维护方便。

主电入口烟气加工提升装置 1081

 0

本实用新型公开了一种主电入口烟气加工提升装置。属于冶金提温工艺领域。包括主电进口烟道及气流分布装置，在所述主电进口烟道的内部安设有相连接的加热板与通电装置；在所述气流分布装置的内部安设有气流分布板与气流孔。在本实用新型中，烧结机开机时主电进口烟道温度低于露点温度对主电灰斗及极板极丝腐蚀严重，同时对脱硫除尘器及布袋影响较大；另外，本实用新型适用于整体系统对进口烟气温度要求较高场所，适用于烧结电除尘及脱硫脱硝烟气处理相结合系统，对设备维护起到决定性作用。

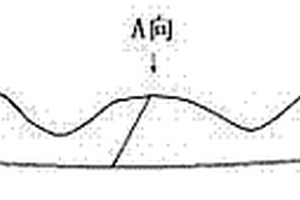

螺旋波纹高效换热管 932

 0

本实用新型公开了一种阻力小、换热面积大、效率高的螺旋波纹高效换热管,包括碳钢、不锈钢、镍铜合金、纯钛或钛合金的管体,其特征是管体的管内壁上设有小波纹,管外壁上设有螺旋状圆弧凹槽。可广泛应用于化工、石油、冶金、医药、制碱、轻工、电力、热能工程等行业中所有的换热设备中。

隔热隔冷管托 772

 0

本实用新型涉及管道输送系统技术领域,尤其是一种化工、石油、发电、冶金等场所的隔热隔冷管托,包括保温材料、卡箍、支撑架和基础座,卡箍由上卡箍和下卡箍组成,上卡箍和下卡箍通过螺栓紧固保温材料,支撑架由上底板、立板和筋板组成,基础座上固定有下底板,上底板上设置有上滑动板,下底板上设置有下滑动板,保温材料分成二部分,外圈是脱脂木块保温材料,内圈是硅酸铝保温材料,本实用新型的一种隔热隔冷管托,构思新颖,结构简单,最大限度的隔绝热传递,节约能源,减少热量损失,保温保冷,满足供热供冷两用需求,从而减少设备投入,提高经济效益。

隔热鞍座管托 1087

 0

本实用新型涉及管道输送系统技术领域,尤其是一种化工、石油、发电、冶金等场所用于支承大型管道的隔热鞍座管托,包括隔热保温箱、安装在隔热保温箱上方支承管道的上鞍座和设置在隔热保温箱下方的下底座,隔热保温箱底面设有上滑动板,下底座上设有下滑动板,上、下滑动板滑动连接,隔热保温箱内具有下部的高密度聚氨酯保温层和上部的硅酸铝保温层,上鞍座固定安装在隔热保温箱上部的软质保温层上,本实用新型的隔热鞍座管托,构思新颖,结构简单,节约材料成本,方便运输和安装,最大限度的隔绝了传递,节约能源,减少热量损失,使用寿命长。

节能防爆电加热器 755

 0

一种节能防爆电加热器，涉及一种电加热器，特别涉及一种用于石油、化工、电力、军工、冶金、船舶、机械、多晶硅等行业的防爆电加热器。包括容器壳体，若干过渡套管，若干电加热管、一块法兰管板，各过渡套管靠近容器壳体的一端分别固定在所述法兰管板上，各电加热管分别固定在所述法兰管板上，各电加热管分别与所述各过渡套管对应设置，在布好的电加热管上设置多个管板，在法兰管板与第一级管板之间设置保温填充料。上述设置可大大减少热量的散失，使得热利用率提高，消耗的电能相对减少。

高效逆喷洗涤器 881

 0

本实用新型涉及一种冶金、化工、发电等行业中用于气体净化、尾气吸收的逆喷洗涤器。包括有洗涤管和设置在洗涤管下部的容器,洗涤管上部设有进气口、下部设有进液口,洗涤管中进气口至气液结合部处内衬钢衬石墨层。本实用新型的优点是:1)在洗涤管上部内衬具有良好耐高温、耐腐蚀、耐磨性能的钢衬石墨层,使洗涤管不易发生损坏,从而本实用新型的洗涤器具有较长的使用寿命;2)本实用新型进一步的设置结构形式独特的溢流堰,使烯酸能在洗涤管内壁和下部的容器形成一层液膜,进一步的提高了洗涤器的使用性能,使洗涤器的使用寿命进一步得到提高。

自紧固型无螺栓磨煤机衬板 1025

 0

本实用新型公开了一种在电厂、冶金、矿山、建材等行业中磨煤机用自紧固型无螺栓磨煤机衬板,包括筒体和若干块衬板,衬板底面与筒体内表面的表面形状相适配,若干块衬板两两相嵌固定在筒体上。衬板安装后,衬板自身紧紧地贴在磨煤机的筒体上,仅有少量便于拆卸用固定螺栓,这样就大大地增加了筒体的严密性,彻底消除了筒体由于断螺栓引起的掉衬板现象,减少磨煤机的维修和保养次数,充分发挥衬板的利用效率,保证了设备的安全经济运行。

连铸机节能结晶器 810

 0

一种连铸机节能结晶器,涉及一种冶金行业的连铸机结晶器的密封及散热与冷却技术,在现有结晶器上进行创新,将原有圆形密封圈创新为外圆内方形密封圈,具有耐高温,高压、强度好不易变形,不会产生液体泄露。采用计算机仿真技术将出水管与进水管的口径设计成最佳口径,使冷却水系统循环更加流畅,保证对新出炉的钢水的冷却达到最佳效果。在中盖板上部设计一个凹形槽,在各螺栓孔之间的中心设有一个个出槽口与凹形槽相通联,有效的将中盖板的高温向外排出,达到散热的目的,保证了中盖板因高温不会产生变形,使产品质量得到颇明显提高,延长了设备的使用寿命,达到节能效果。

冷轧硅钢片的第四道次降温装置 816

 0

冷轧硅钢片的第四道次降温装置,涉及一种冶金设备,特别是冷轧硅钢片的轧制技术领域。包括布置在机架上的钢带输送辊、分别成对布置在钢带上、下两侧的压辊和托辊;在钢带上、下两侧分别布置朝向钢带的至少三排具有不同冷却液流量的喷嘴组,三排冷却液喷嘴组的流量自钢带前端到后端渐小;每组冷却液喷嘴至少十个,位于两侧的喷嘴为扇形喷嘴,位于中间的喷嘴为锥形喷嘴。本实用新型冷却液分布面积大、均匀、水滴颗粒小的冷轧硅钢片的第四道次降温装置。

中小型曲柄滑块式全自动干粉压机的上横梁机构 1092

 0

本实用新型中小型曲柄滑块式全自动干粉压机的上横梁机构涉及的是一种用于粉末制品干压成型设备的上横梁机构。属于专用机械设备机构,它是粉末冶金、硬质合金、精细陶瓷、电子陶瓷、磁性材料等行业的粉末压制成型设备的上横梁机构。结构包括上横梁、活塞、套筒、液压垫活塞、蜗杆轴、蜗轮、调整电机;活塞装在套筒内,套筒装在上横梁上,液压垫活塞装在套筒上部,调整电机装在上横梁一侧,蜗杆轴、蜗轮装在上横梁上,调整电机输出轴通过一对伞齿轮传动蜗杆轴,上横梁通过拉杆与主压梁连接,活塞通过螺钉与上冲头连接。活塞的上端连接液压垫活塞,液压垫活塞的上端密封液压油。螺杆装在液压垫活塞上部。套筒下部装有螺母。

可滑动式隔热保温箱座 1164

 0

本实用新型涉及管道输送系统技术领域,尤其是一种化工、石油、发电、冶金等场所的可滑动式隔热保温箱座,包括长方体形的箱体,箱体内具有保温层,箱体的底面设有滑动板,保温层包括下层的硬质高密度聚氨酯保温层和上层的硅酸铝保温层,本实用新型的可滑动式隔热保温箱座,构思新颖,结构简单,最大限度的隔绝管托与外界的热传递,节约能源,减少热量损失。

手动泵 1123

 0

本实用新型涉及手动泵技术领域,尤其是一种适用于造船、石油化工、电力、冶金、桥梁、铁路等重型机械行业的手动泵,具有泵体、与泵体连接的卸压阀组件、连接在卸压阀组件上的手柄和油箱,卸压阀组件包括阀体、设置于阀体上的低压柱塞与高压柱塞和开设于阀体上的油口,低压柱塞外圈的阀体上端设置有柱塞定位盖,低压柱塞靠近高压柱塞处的密封圈为Y型圈,高压柱塞外圈设置的密封圈为挡圈、垫圈和衬圈,手柄前端套有手柄套,手柄与卸压阀组件通过连杆与摇臂连接。本实用新型的优点是使得造作者使用时,不会造成柱塞卡死和容易磨损的缺陷,使用多种衬垫,使密封圈的稳定性得到了提高。

螺旋给料机螺旋体 902

 0

本实用新型公开了用于煤炭、电力、矿山、冶金等行业在颗粒物料运输中的给料和调量的螺旋给料机螺旋体,包括中空轴(2)、螺旋本体(3),螺旋体一端是进料端,另一端是出料端,其特征是进料端螺旋体的螺旋本体(3)上安装有硬质合金制成的进料刀(4),螺旋体由两节以上组合而成,在每节螺旋体的中空轴(2)两端内壁对应设置有销槽(6)。由于采用了上述技术方案,硬质合金制成的进料刀耐磨性好,不容易磨损,使用寿命长;如果进料刀磨损严重,也只需更换进料刀,不需要更换整个螺旋体,更换方便且维修成本低;同时采用多节组合形式的螺旋体,容易浇铸、运输方便,在其中某节出现损坏的情况下,也只需更换该节即可,大大地节省了维修成本。

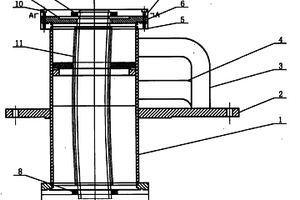

防高温变形取样装置 1267

 0

本实用新型涉及一种防高温变形取样装置，它包括水冷装置(1)、取样管(2)和密封法兰(3)，水冷装置(1)套装在取样管(2)的外侧且水冷装置(1)和取样管(2)采用同心轴方式设置，水冷装置(1)和取样管(2)的同一端采用密封法兰(3)连接固定，水冷装置(1)和取样管(2)之间的间隙构成热缓冲层(4)，水冷装置(1)上设有与其连通的进水管(5)和出水管(6)，所述进水管(5)和出水管(6)位于密封法兰(3)的近侧。本实用新型结构简单简单耐用，在高温1700℃以下工况条件下，可适应冶金、建材行业高温炉窑取样分析长期运行的需要，长期工作也不易被烧坏。

多功能盐泥压滤机滤板 899

 0

一种多功能盐泥压滤机滤板,是氯碱企业盐泥中食盐回收及盐泥压滤脱水压滤机的关键部件。本实用新型为板框合一的滤板,钢板骨架,外覆橡胶,模压硫化一次成型。用导流塞调节滤板的滤液排出、洗液进出及压气进出。支撑点高而密集,排水空间大,过滤快速稳定,结构合理,重量轻强度大,无脆性不断裂耐腐蚀,广泛适用于石油、化工、冶金、矿选、纺织、制药、食品、环保等行业的固液分离设备。

散装货物称量装置 1153

 0

本实用新型散装货物称量装置是涉及一种散装货物的动态称量装置。主要结构由支架电子秤,料斗、承重台、接料平台、行走电机、行走滚轮、斗门控制推杆、斗门顶板、轨道构成。该装置实现了散装货物动态运输,静态称量,具有连续称量,计量精度高,不受皮带机影响。它适用于一般皮带秤所能使用的场所,可用于冶金、矿山、港口、粮食等部门散装货物的较高精度的称量。

卸灰球阀的阀座密封结构 743

 0

本实用新型提供了一种冶金行业使用的卸灰球阀的阀座密封结构,包括阀座、密封圈、半波纹管、支承密封圈,密封圈安装在阀座左侧的环形槽内,支承密封圈安装在阀座外侧面的环形槽内,阀座的右侧有一凸台,半波纹管一端与阀座凸台的外侧面焊接,另一端与阀体焊接,阀座凸台的内侧面有一斜面,其与垂直线的夹角为a,a角大于安息角,支承密封圈与阀体的接触线、密封圈与球体的密封线同在以球体中心为锥顶的锥体上。其有益效果是半波纹管既作弹性补偿元件又作密封元件,密封可靠,不积灰且具有自定心作用。

振动源三相异步电动机 1184

 0

本实用新型公开一种振动源三相异步电动机。它包括机座,机座内有转轴,转轴上安装有转子,与该转子相对应的机座内圆上有定子。转轴的两端还安装有偏心块。定子两侧的转轴上有轴套,轴套上有主轴承,该主轴承的内、外圈分别安装在轴套上和机座上。所说的机座两端固定有底脚,底脚内侧中心有轴承室,轴承室内有安装有定位轴承,转轴两端安装在该定位轴承内。这种电动机的轴承使用寿命长。适用于电力、冶金、建材加工、采矿、铸造等行业为振动给料机、振动输送机、振动落砂机或振动分筛机等振动机械提供激振源。

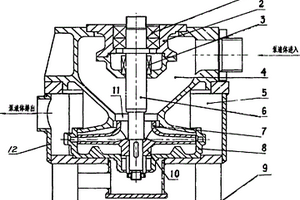

无泄漏立式全自动自吸泵 853

 0

本实用新型为一种无泄漏立式全自动自吸泵,其包括泵体和底座,泵体中间从上至下依次设有轴承、机械密封、碗形进水腔、叶轮,并以转轴上下贯穿其中,在叶轮的上端设有叶轮液体进口,叶轮下端设有叶轮后背,紧挨着碗形进水腔的下方设有压出室。本实用新型无论运转与否,液体都不会向外泄漏,对外部环境不产生污染,使用寿命长,结构简单,装配要求低,维修方便,总运行效率高,可广泛应用于电力、钢铁、冶金、石油化工、工业循环水、城市给排水、污水处理、市政工程、高层建筑加压供水、农田排灌等以及其他液体给排场合。

冲天炉的烟尘处理机构 1265

 0

本实用新型涉及冶金行业中的熔炼炉,具体地说是一种用于冲天炉上的烟尘处理机构。按照本实用新型所提供的技术方案,冲天炉的烟尘处理机构,在排烟管的上端连接风帽,在排烟管的下端为冲天炉的加料口,其特征是:在风帽上设置吸尘口,在吸尘口上连接管道,管道的另一端与旋风水冷却器的进口连接,旋风水冷却器的出口连接管道,管道的另一端与多管水冷却器的进口连接,多管水冷却器的出口与管道连接。本装置将原来的三级冷却改为现在的二级冷却,因而提高了冷却效率,节约了生产成本,减少了整个系统的资金投入,而且节省了占地面积。

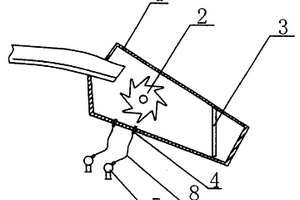

高炉炉渣粒化装置 971

 0

一种高炉炉渣粒化装置,包括粒化器,其特征在于,所述的粒化器主要由粒化器箱体、粒化轮组成,所述的粒化轮位于粒化器箱体内,粒化器箱体上设置有喷嘴,所述的喷嘴连接给水系统,给水系统与喷嘴之间柔性连接。该高炉炉渣粒化装置检修方便、检修和更换空间扩大,可有效利用停机的较短时间进行快速和及时更换,减少用水浪费,该装置可以广泛应用于冶金工业的粒化系统中。

铁矿石落下强度试验小车 1162

 0

本实用新型公开了一种铁矿石落下强度试验小车，属于冶金试验设备技术领域；本实用新型的一种铁矿石落下强度试验小车，包括小车本体和连接锁紧件，所述小车本体包括底板，所述连接锁紧件位于底板内，底板通过连接锁紧件相连，所述小车本体运行方向两侧设有小车轨道，所述小车轨道上安装有开锁件，所述开锁件用于打开连接锁紧件，所述底板外侧设置有开合辅助机构，所述开合辅助机构用于控制底板开合。通过采用以上机械结构，试验小车在落下过程中底板能够自动打开，且不受充满粉尘、剧烈碰撞的测试环境的干扰，确保工作效率，结构简单、维护成本低，使用寿命较长。
