上海上海有色金属复合材料技术理论与应用

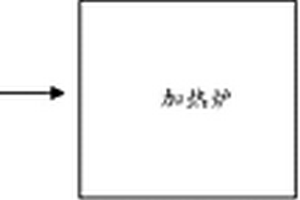

锂离子电池钛酸锂-碳复合材料的制备方法 701

 0

本发明公开了一种锂离子电池钛酸锂-碳复合材料及其制备方法：在0℃冰浴下，将纯化的石墨材料分散到浓硫酸中，搅拌下加入KMnO4，经过离心分离，用HCl溶液、去离子水和丙酮反复洗涤后得到氧化石墨纳米材料；称取草酸锂、二氧化钛、上述氧化石墨纳米材料，混合球磨得前躯体，前躯体放入装满乙炔黑的容器中热处理，热处理后取出后冷却制得掺杂石墨烯的钛酸锂复合材料。本发明制备的钛酸锂-碳复合材料，通过将质地、结构优良的石墨烯均匀掺杂在钛酸锂材料中，使得复合材料的结构稳定，因此在具备高的能量密度之外，还具有稳定的循环性能，用作锂离子电池负极材料时，比容量高，循环性能好，使用寿命长。

热塑性树脂基编织复合材料热压成型方法 762

 0

本发明公开了一种热塑性树脂基编织复合材料热压成型方法，包括如下步骤：步骤1：以层叠方式制成热塑性树脂基编织复合材料；步骤3：将热塑性树脂基编织复合材料放入预热的模具中热压成型。本发明利用加热的方法降低热塑性树脂的粘度，增加其流动性，在一定压力和温度下成型三维复杂曲面零件，保证热塑性树脂充分浸润于编织材料的缝隙中。本发明可以在没有预浸料的情况下完成热塑性树脂基编织复合材料的热压成型，能够大大提高生产效率，缩短生产周期，可以推广应用。

高比重的隔声复合材料 696

 0

一种高比重的隔声复合材料属于高分子材料领域。本发明各组分及其重量百分比含量为:PVC:5%～35%,粒径为2～60微米的钨粉:40%～90%,偶联剂:1%～10%,助剂:4%～15%。本发明的材料除具有柔软和隔声性能好外,还具有阻燃、防化学介质、防腐蚀、无毒、可施工性等特点,适合于做都市高架轨道交通、航空和港口的隔声材料,以及建筑行业轻质墙板夹层的隔声处理,使用此种隔声复合材料可以有效地降低噪声,改善工作和生活环境,当材料厚度为1mm时,对100～1600Hz声音的平均隔声量可达20～25分贝。

聚丙烯/蒙脱土/石墨纳米复合材料及其制备方法 1065

 0

本发明属于高分子材料技术领域，公开了一种聚丙烯/蒙脱土/石墨纳米复合材料及其制备方法。该复合材料是由包含以下重量份的组分制成：聚丙烯100份，有机改性蒙脱土1～10份，马来酸酐0.1～1份，引发剂0.01～0.1份，石墨1～12份，抗氧剂0.01～1份和润滑剂1～10份。制备方法如下：将100份聚丙烯中的5～40份聚丙烯与1～10份有机改性蒙脱土、0.1～1份马来酸酐和0.01～0.1份引发剂混合5-20min，用双螺杆挤出机挤出造粒，挤出温度为190～220℃，得到含有有机蒙脱土的马来酸酐接枝聚丙烯母粒；再将100份聚丙烯中剩余的聚丙烯与1～10份润滑剂、0.01～1份抗氧剂、上述步骤所得的母粒和1～12份石墨混合5-20min，用双螺杆挤出机挤出，挤出温度为200～230℃，制得复合材料。该复合材料具有良好的力学性能、导电性能和阻燃性能。

低烟阻燃玻璃纤维增强PBT复合材料 816

 0

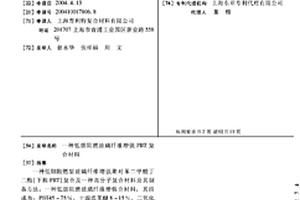

一种低烟阻燃型玻璃纤维增强聚对苯二甲酸丁二酯(下称PBT)复合及一种高分子复合材料及其制备方法,一种低烟阻燃玻璃纤维增强合材料,其组成为:PBT45-75%、十溴连苯醚8-15%、三氧化二锑3-5%、聚四氟乙烯0.2-1%、纳米氧化锌1-5%、纳米碳酸钙1-5%、增韧相容剂、抗氧剂0.2-1%以及玻璃纤维10-37%。其制备方法是以PBT为基体,加入十溴连苯醚、三氧化二锑、聚四氟乙烯、纳米氧化锌、纳米碳酸钙、增韧相容剂、抗氧剂干混后与玻璃纤维经熔融挤出、造粒。本发明的优点是制备工艺简单、成本低、材料的发烟量低,材料的各项力学性能,特别是冲击性能优异。

玻璃/铝基复合材料 828

 0

本发明公开了一种主要由废玻璃和废铝组成的玻璃/铝基复合材料,其组成及各组成所占重量百分比为:废玻璃7～30%,废铝60～90%,添加剂1～10%,三者之和为100%。所述废玻璃来源于生活废弃物中的碎玻璃、玻璃瓶或建筑废弃物中的玻璃门窗,废铝来源于生活废弃物中的废铝易拉罐或建筑废弃物中的铝型材门窗或工业废弃物中的报废铝制品,添加剂为成型剂、结晶硅或粘结剂。本发明所述的玻璃/铝基复合材料,其组分中90%～99%为废弃物,其中的玻璃既是分散相又是增强相,使原来的两种废弃物的性能得到了扬长避短,两类废弃物的优点得到了叠加,致使这两类再生资源的价值倍增,具有明显的社会、经济、环境三大效益。

全降解耐热聚乳酸复合材料及其制备方法 706

 0

本发明涉及一种全降解并具有高耐热性能聚乳酸复合材料及其制备方法。该复合材料按以下百分比组成:聚乳酸50-90%、天然纤维1-45%、滑石粉1-45%、助剂0.1-10%。本发明采用天然纤维和滑石粉作为填料,在助剂参与下,通过与聚乳酸进行复合得到全降解耐热聚乳酸复合材料。本发明使用的填料成本低廉,制备工艺简单,得到的聚乳酸复合材料具有耐热性高、加工流动性好、强度模量大的优异特点,符合日常制品使用的耐热和强度要求,并可在自然环境中完全降解。

三维正交机织物增强PMR型聚酰亚胺复合材料的生产方法 791

 0

本发明提供了一种三维正交机织物增强PMR型聚酰亚胺复合材料的生产方法,其特征在于,具体步骤为:第一步:制成三维正交机织物预制件;第二步:将芳香族四酸二酐与低级醇混合,生成芳香族二酐二酯溶液;将反应性端基剂与低级醇混合,生成羧酸单酯溶液;在氮气保护下将芳香族二胺与低级醇混合,加入上述芳香族二酐二酯溶液和羧酸单酯溶液,搅拌,旋转蒸发得到树脂基体预聚物溶液;第三步:将第一步得到的三维正交机织物预制件浸入第二步得到的树脂基体预聚物溶液中,梯度加热;第四步:热压。三维正交机织物增强的聚酰亚胺耐高温复合材料结构完整性好,抗冲击性强,不易分层,可用于航空、航天、精密机械等领域,作为轻质耐高温部件的结构材料。

爆炸焊接复合材料界面波纹的超声检测设备及其检测方法 1138

 0

本发明公开了一种爆炸焊接复合材料界面波纹的超声检测设备的检测方法，其包含：1、确定检测对象，检测对象为复合材料，其包含复合在一起的覆板和基板；2、设定检测装置的工作参数；3、设定爆炸焊接复合材料界面波纹的超声检测的检测速度；4、判断设定的检测速度是否满足检测分辨率以及工作效率的要求；5、工艺设计完毕，本设备进行爆炸焊接复合材料界面波纹的超声检测。本发明使用高频相控阵超声检测技术将获得高分辨率的检测图像，而且仅要求一维方向的高精度机械扫描，系统可靠性高；相控阵探头的使用，可通过实施不同的聚焦法则，灵活调整检测波束的聚焦深度和焦柱直径，因此对不同参数的产品可制定灵活的检测工艺。

阻燃聚丙烯/尼龙波纹管复合材料及其制备方法 695

 0

本发明涉及波纹管材料,一种阻燃聚丙烯/尼龙波纹管复合材料及其制备方法。现有技术聚丙烯波纹管力学性能差;尼龙波纹管无阻燃性、稳定性差、使用寿命短。本发明材料由下列重量比物质组成:聚丙烯47～75份,尼龙3～40份,阻燃剂5～30份,相容剂5～20份,增韧剂1～40份,填充母粒0～10份,热稳定剂0.2～1.5份,加工助剂0.2～1.5份。制备方法为:首先制备填充母粒,然后将填充母料及其余各原料加入双螺杆挤出机中熔融混合,挤出造粒制备阻燃聚丙烯/尼龙复合材料。本发明的优点是:具有优良的阻燃性能和极佳的耐高温性能;耐摩擦、耐化学腐蚀、使用寿命长;表面光泽度高、电气绝缘性好;生产工艺简单、成本低。

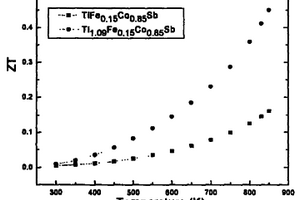

掺杂的钛钴锑基热电复合材料及其制备方法 1024

 0

本发明涉及一类掺杂的钛钴锑基热电复合材料 及其制备方法，其特征在于所述热电复合材料组成通式为 Ti1+xCoy (Me) 1－ ySbz(Me’) 1－z， 式中x＝0.05－0.20，y＝0.80－1.0，z＝0.85－1.0；Me为Ni、 Fe、Pd和Pt中的一种；Me’为Sn、Te和Ge中的一种，x、y、 z为摩尔百分比，其制备方法特征是按组成式配料，压制成片 状，然后经二次熔炼制得分散均匀的纳米级 TiO2颗粒，在利用掺杂提高基体 材料电传输性能的同时，大幅降低材料的晶格热导率，从而提 高材料的热电性能。

纤维增强复合材料随机力学性能预测方法 697

 0

一种纤维增强复合材料随机力学性能预测方法，通过确定多尺度模型并生成输入不确定性数据集；对每个尺度下的输入不确定性数据集进行相关性分析得到各输入变量之间的相关系数，并根据相关性强弱采取对应转换途径得到符合标准高斯分布的随机响应；最后采取稀疏混沌多项式方法进行不确定性传递得到随机响应的表达式，并采用λ‑PDF以前表达式的四阶矩为约束拟合得到随机响应的概率密度函数，完成所有尺度的不确定性传递并输出最终结果。本发明充分考虑纤维增强复合材料各尺度的不确定性以及随机变量之间的高维相关性，通过层级式的不确定性传递技术对纤维增强复合材料宏观随机力学性能的进行高效准确的预测。

耐化学品性优异的HIPS复合材料及其制备方法 854

 0

本发明公开了一种耐化学品优异的HIPS复合材料，包括如下重量份数的各组分：HIPS原料:85～95份；PBT:5‑15份；相容剂:0.5～3份；增韧剂：2‑4份；抗氧剂：0.1～1份；润滑剂：0.1～1份；相容剂为苯乙烯类单体共聚甲基丙烯酸缩水甘油酯聚合物、聚苯乙烯接枝甲基丙烯酸缩水甘油酯共聚物、高抗冲聚苯乙烯接枝甲基丙烯酸缩水甘油酯共聚物中的一种或者多种；其中，甲基丙烯酸缩水甘油酯的重量结合比为0.5～10wt％。此外，本发明还公开了一种耐化学品性优异的HIPS复合材料的制备方法。本发明所述的HIPS复合材料力学性能优异，耐化学品性好，成本较低，且制备方法具有工艺简单，便于大规模生产应用。

高开孔拉伸强度的碳纤维复合材料层压板的制备方法 820

 0

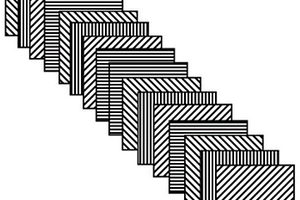

本发明公开了一种高开孔拉伸强度的碳纤维复合材料层压板的制备方法。所述方法将适当数量的碳纤维预浸料单向层按[45/0/‑45/‑90]ns顺序铺贴，然后在热压机中中温固化环氧树脂体系的固化制度进行升温加压固化成型层压板。本发明方法制备的碳纤维复合材料层压板具有良好的开孔拉伸性能，其中，铺层顺序为[45/0/‑45/90]2s、固化制度为预固化温度：130℃，固化时间：60min，热压机压力：6吨；固化温度：185℃，固化时间：180min、热压机压力：12吨条件下制得的层压板在23℃/50％RH下的开孔拉伸强度达到550MPa，为T800级碳纤维复合材料在开孔设计使用提供了必要的许用值。

三维SnO2/Co3O4核壳纳米复合材料及其制备的抗湿度丙酮气敏元件 993

 0

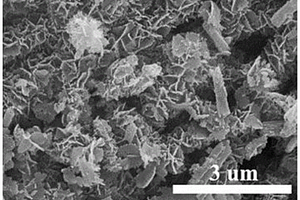

本发明公开了一种三维SnO2/Co3O4核壳纳米复合材料及其制备的抗湿度丙酮气敏元件。该气敏材料以SnO2纳米纤维为骨架，通过简单共沉淀方法在其表面生长均匀的Co‑ZIF纳米片阵列，然后经过热处理获得三维SnO2/Co3O4核壳纳米复合材料；将所得三维SnO2/Co3O4核壳纳米复合材料与乙醇混合搅拌成糊状，均匀涂敷在陶瓷管或者平板电极表面，按照直热式半导体气敏元件进行焊接、老化、封装，制备出丙酮气敏元件。该气敏元件在丙酮气体检测方面具有抗湿度干扰能力强、灵敏度高、对干扰气体选择性好、稳定性好等特点，可用于环境和呼出气体中丙酮气体的检测。

纤维复合材料杆与粘结剂界面滑移性能测试装置及方法 883

 0

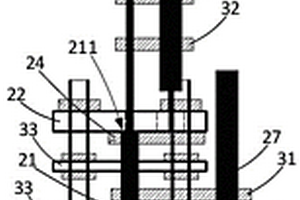

本发明涉及一种纤维复合材料杆与粘结剂界面滑移性能测试装置及方法，该测试装置包括：卡套于纤维复合材料杆上的抵靠板，抵靠板抵靠于套管的第一端部；连接于抵靠板的固定架，固定架的设置方向与套管的设置方向相一致，且固定架靠近套管的第二端部处形成有连接端部；夹固于套管的第一端部处并与抵靠板相贴的第一夹板；与纤维复合材料杆相平行设置的第一位移传感器，第一位移传感器的检测端头穿过抵靠板并与第一夹板相贴。本发明的测量装置在测量的过程中利用抵靠板紧紧的抵住套管，能够确保套管的位移为零，减少了套管发生滑移对测试结果造成的影响，提高了测试结果的精准性。本发明的测量装置结构简单，安装方便，使用范围广泛。

玻璃纤维球束负载MXene/TiO2气凝胶复合材料及其制备方法 816

 0

本发明公开了一种玻璃纤维球束负载MXene/TiO2气凝胶复合材料及其制备方法。其首先采用废弃PCB非金属粉制备玻璃纤维球束并对其进行表面活性处理；接着在钛酸四丁酯的无水乙醇溶液中加入MXene粉末超声制备MXene醇分散溶液，然后加入玻璃纤维球束，搅拌后，再加入去离子水，调节pH后加入有机溶液并转移至反应釜中加热，得到玻璃纤维球束负载MXene/TiO2湿凝胶；最后过筛后冷冻干燥处理，得玻璃纤维球束负载MXene/TiO2气凝胶复合材料。本发明获得的复合材料可用于有机污染物的吸附及催化降解；能协调改性二氧化钛，大大扩展TiO2光催化范围。

碳碳或碳陶复合材料网胎预制体及其制品以及制备方法 752

 0

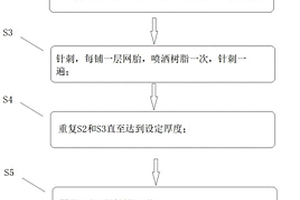

本发明涉及碳碳或碳陶复合材料网胎预制体及其制品以及制备方法，其特征在于，包括制备方法，其核心特征包括边针刺边喷洒树脂的步骤；还包括一种用于碳碳或碳陶复合材料制作的网胎预制体，采用上述制备方法获得；还包括一种用上述制备方法获得的预制体经过气相沉积或液相沉积或两者组合方法获得碳碳或碳陶复合材料制品。本发明的有益效果在于：利用直接切割工艺制成碳纤维网胎环形针刺分段复合型刹车预制体，结构简单，空间占用率小，其制备方法工艺简单，大大缩短制备周期，减少成本。

新型尼龙6/聚氨酯复合材料及其制备方法 877

 0

本发明涉及一种新型尼龙6/聚氨酯复合材料及其制备方法，其组分的重量百分比为：己内酰胺81%‑84%，聚丙二醇13‑16%，聚二甲基硅氧烷1%‑2%，改性活化剂1%‑1.5%，阴离子聚合引发剂0.15%‑0.2%。以己内酰胺为反应溶剂，加入聚丙二醇、聚二甲基硅氧烷和活化剂在70‑85℃反应3小时后，升高温度至130‑145℃减压蒸馏1小时除去混合液中的水分。然后加入阴离子聚合引发剂，减压蒸馏30分钟，与活化剂混合后浇铸170℃模具中成型得到尼龙6/聚氨酯复合材料。这种复合材料具有高强高韧、耐水性强等优点，且生产工艺简单，适于大规模生产。

高性能导电聚丙烯复合材料以及制备方法 969

 0

本发明涉及塑料领域，具体为一种高性能导电聚丙烯复合材料，包括以下按重量份数的原料：40～70份的聚丙烯、5～20份的导电剂、5～20份的相容剂、0.5～5份的抗氧剂、1～10份的加工助剂，以及制备高性能导电聚丙烯复合材料的方法，利用本发明的配比与制备方法制得的导电PP复合材料，较大的提高了力学性能，拉伸强度达到30MPa以上；加工流动性好，表面光滑；导电性小于103Ohm/sq，能长期耐120℃的高温，并能力学性能不下降；符合国际环保要求。

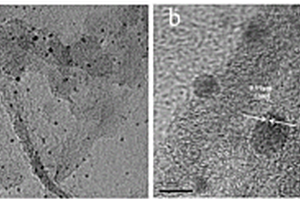

钯/石墨烯复合材料的制备方法及其应用 894

 0

本发明一种钯/石墨烯复合材料的制备方法，涉及纳米复合材料合成技术领域。包括步骤：一采用小分子有机溶剂作为碳源，加入钯盐搅拌使其溶解分散均匀，然后加入一定量金属钠，待反应完全后作为微波反应的前驱体；二将所述前驱体置于微波反应器中，设定一定升温速率、压力、反应时间和温度进行微波反应；三微波后的材料进行洗涤和干燥即得到所需产品。方法从有机小分子出发，自下而上的合成钯/石墨烯复合材料，原料易得、步骤简单、耗时短、绿色环保。所制备纳米化的钯颗粒均匀分散于石墨烯表面，具有良好的电催化氧还原性能。与传统铂/碳催化剂相比，钯基催化剂价格较低，在燃料电池中极具应用价值。

协同阻燃聚乳酸纳米复合材料及其制备方法 1155

 0

本发明公开了一种协同阻燃聚乳酸纳米复合材料及其制备方法。这种复合材料由以下重量份组分的原料制成：聚乳酸70～90wt％、溴系阻燃剂5～20wt％、阻燃协效剂2～10wt％、氧化石墨烯0.1～5wt％、其他助剂0～2wt％。本发明采用石墨烯作为阻燃协效剂一方面能够与卤系阻燃剂产生协同阻燃效应，从而降低卤系阻燃剂的用量，另一方面由于本发明采用的纳米阻燃协效剂添加量少，在材料加工过程中能够均匀分散在聚乳酸基体中，使得聚乳酸复合材料在具备优异的阻燃性能同时力学性能得到改善。

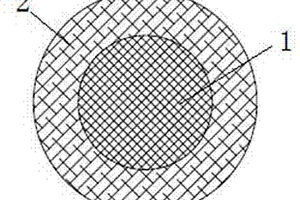

复合材料导电绳及制备方法 758

 0

本发明涉及一种复合材料导电绳及制备方法，该导电绳由内芯承力层、外皮导电层组成，内芯承力层由高强度非金属纤维编织而成，组成具有一定抗拉强度的绳索内芯，外皮导电层由金属纤维编织而成，形成具有导电性能的绳索外皮，绳索外皮通过缠绕的方式与绳索内芯编织在一起。制备方法的步骤为：按照复合材料导电绳的直径尺寸，用高强度非金属纤维编织成一定直径的非金属绳索内芯；将一定粗细的金属纤维通过缠绕的方式编织在非金属绳索内芯外部。本发明的复合材料导电绳，既具备金属的导电性，同时又具有较高的耐腐蚀性能、抗拉性能，重量轻，可解决传统金属绳抗腐蚀能力不足，重量重的问题，提高了绳索的使用寿命、降低绳索安装难度。

基于压电复合材料可实现振动控制的工业机器人 880

 0

本发明公开了一种基于压电复合材料可实现振动控制的工业机器人，涉及工业机器人技术领域，包括安装底板，所述安装底板的顶部设置有旋转底座和控制装置，所述旋转底座的顶部设置有旋转电机，所述旋转电机的输出轴对称安装有两组旋转大臂，两组所述旋转大臂之间设置有加强连接板，两组所述旋转大臂的顶端之间安装有旋转小臂，所述旋转小臂的侧壁设置有扭转电机，所述旋转大臂和所述旋转小臂的外壁均包裹有压电复合材料减振层，所述压电复合材料减振层通过导线与控制装置电性连接。本发明实现了对工业机器人进行主动振动控制，减少因为振动而对工业机器人的正常工作和使用寿命的影响，从而保证工业的生产效率。

大尺寸、高强度石墨烯纳米片/碳化硅复合材料及其制备方法 904

 0

本发明提供一种大尺寸、高强度石墨烯纳米片/碳化硅复合材料及其制备方法，所述制备方法包括：以碳化硅、碳化硼、石墨烯纳米片和碳黑为原料，按照石墨烯纳米片/碳化硅复合材料的原料组分称量并混合，得到原料粉体，所述原料组分包括：81～98wt%碳化硅、0.5～6wt%碳黑、0.5～3wt%碳化硼和1～10wt%石墨烯纳米片，各组分含量和为100wt%；将所得原料粉体置于模具中进行热压烧结，得到所述石墨烯纳米片/碳化硅复合材料，所述热压烧结的烧结温度为1900～2200℃，烧结压力为20～80MPa。

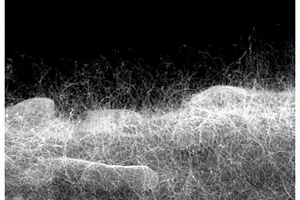

Al₂O₃-CNTs/Cu复合材料及其制备方法 707

 0

本发明公开了一种Al₂O₃‑CNTs/Cu复合材料及其制备方法。采用内氧化法制备具有催化活性的A1₂O₃/Cu复合粉末，再通过化学气相沉积法在A1₂O₃/Cu粉末表面原位合成CNTs，制得Al₂O₃‑CNTs/Cu复合粉末。通过这种方法获得的CNTs分散均匀，与铜基体有良好的结合，避免了机械混合法的偏聚和对CNTs的破坏。然后再对Al₂O₃‑CNTs/Cu复合粉末进行放电等离子烧结得到Al₂O₃‑CNTs/Cu复合材料。本发明制得的复合材料在保持高导电导热性的同时，强度、硬度、耐磨损、耐腐蚀性等各项性能优异，可用于电焊电极、电触头等领域，且制备方法简单、成本低、制备过程易于实施及控制。

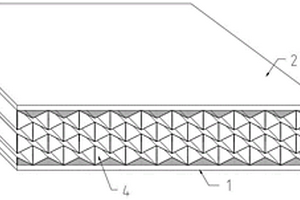

隔音降噪复合材料及其制备方法 783

 0

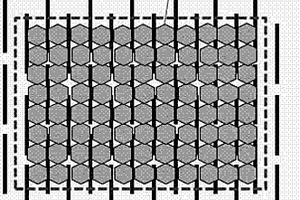

本发明涉及材料科学领域，具体涉及一种隔音降噪复合材料及其制备方法。该隔音降噪复合材料包括基板、顶板以及位于所述基板与顶板之间的夹心层，所述夹心层具有负泊松比单元；所述负泊松比单元主要由两种不同材质制成的具有内凹六边形结构的第一负泊松比单元和第二负泊松比单元交替叠放并粘结形成。本发明的隔音复合材料具有负泊松比单元，能提高材料的隔音降噪性能，同时提高了材料的剪切模量、抗断裂性能、回弹韧性以及抗负荷能力，大大拓展了材料的应用范围。

低气味低散发的聚丙烯复合材料及其制备方法 1047

 0

本发明提供了一种低气味低散发的聚丙烯复合材料，由以下重量份数的原料制备而成，聚丙烯49.6~97.6重量份，滑石粉0~40重量份，抗氧剂0.4~4重量份，第一除味剂用量1~5重量份，第二除味剂用量1~5重量份。所述第一除味剂为有效物质含量为40%~85%的萃取型除味剂，第二除味剂为负载特殊物质的吸附型除味剂。本发明还提供了上述低气味低散发的聚丙烯复合材料的制备方法。通过本发明制备复合材料不仅制备工艺简单，成本低而且材料力学性能优异、气味等级低、散发量小。

制备石墨烯/碳纳米管/导电高分子复合材料的方法 710

 0

本发明公开了一种制备石墨烯/碳纳米管/导电高分子三元复合材料的方法。通过氧化多壁碳米管部分得到氧化石墨烯/氧化碳纳米管，将其与导电高分子单体（吡咯、苯胺、噻吩等）进行化学氧化还原反应，在常温常压条件下一步制备出石墨烯/碳纳米管/导电高分子三元复合材料。该制备方法无需贵重仪器设备、过程简单易控、成本低，易于推广。制备的石墨烯/碳纳米管/导电高分子三元复合材料，在储能、电化学传感、电化学催化和微电子方面有很好的潜在应用价值。

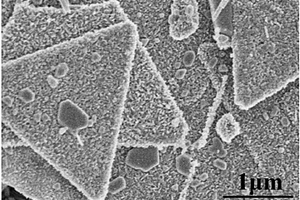

纳米铜片/氧化锌纳米片复合材料的制备方法与应用 666

 0

本发明涉及一种纳米铜片与氧化锌纳米片复合材料制备方法及其应用。室温下将纳米铜片分散于PVP(聚乙烯吡咯烷酮)溶液中，磁力搅拌，使得PVP吸附在纳米铜片表面。将浸泡过PVP的纳米铜片浸泡于氧化锌晶种溶液中，静置。将上述铜片浸泡于六水合硝酸锌和六次亚甲基四胺混合溶液中，装入聚四氟乙烯内胆中，置于密闭反应釜内胆中进行水热反应。冷却至室温，离心洗涤数次，真空干燥，得到纳米铜片/氧化锌纳米片复合纳米材料。纳米铜片与氧化锌纳米片复合材料用于光催化降解罗丹明B和甲基橙染料溶液。与现有技术相比，本发明首次合成出一种纳米铜片/氧化锌纳米片的复合材料，为阵列结构，合成方法简单易行，并且实现了对产品形貌的控制。
