北京有色金属复合材料技术理论与应用

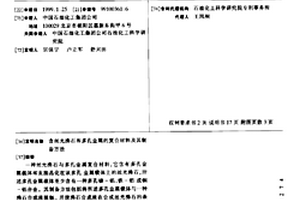

含丝光沸石和多孔金属的复合材料及其制备方法 1001

 0

一种丝光沸石与多孔金属复合材料,它含有多孔金属载体和直接晶化在该多孔金属载体上的丝光沸石,所述多孔金属载体至少含有一种多孔镍-铝、铁-铝或铜-铝合金。其制备方法包括将所述多孔金属载体与一种沸石合成液接触、并使沸石合成液在合成丝光沸石的条件下晶化。该复合材料中沸石与多孔金属载体的结合牢固,沸石具有更高的热、水热稳定性。

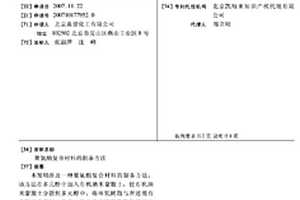

聚氨酯复合材料的制备方法 916

 0

本发明涉及一种聚氨酯复合材料的制备方法。该方法在多元醇中加入有机纳米蒙脱土,使有机纳米蒙脱土分散到多元醇中,将环氧树脂与所述混有有机纳米蒙脱土的多元醇及多异氰酸脂发生接枝反应,生成预聚体互穿网络体系;将胺类固化剂加入到所述预聚体中,在110～130℃温度条件下,进一步交联,使环氧发生开环反应,固化后得到的纳米复合材料即为成品。本发明实施例的方法简单,制备的产品具有好的热稳定性、耐油性,同时具有优异的硬度、力学性能等,可用于制作旱冰鞋上的轮子,纺织机上的导向轮,及摩擦片等,其具有良好的应用前景。

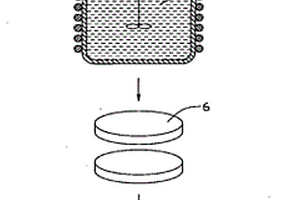

镁基-碳纳米管复合材料的制造方法 1059

 0

一种镁基-碳纳米管复合材料的制造方法,其包括以下步骤:提供镁熔体和大量的碳纳米管,将镁熔体和碳纳米管混合得到一混合浆料;将上述混合浆料注入模具中,得到一预制体;以及,将上述预制体进行挤压成型处理,制得镁合金-碳纳米管复合材料。

新型电磁屏蔽复合材料及其制备方法 731

 0

本发明公开了属于电磁屏蔽材料领域的一种由 导电填料和铁磁性填料组成的新型复合材料及其制备方法。以 Ba3Co2 Fe23O41－Ni－PVDF等四种三相复合体系作为 实验对象。按照一定的体积配方，将六角铁氧体、金属镍颗粒 及聚偏氟乙烯混合均匀后，置于模具内，在温度为180～220 ℃，压力为10～15MPa的条件下，热压15～20min成型。总 屏蔽效能在8.2－12.4GHz范围内为30～50dB。避免了电磁波 的二次污染，且总屏蔽效能随频率的稳定性好。此种电磁屏蔽 复合材料有效地实现了电屏蔽和磁屏蔽的集成，且对电磁波的 屏蔽以吸收为主，屏蔽效果好，制备简便，具有很好的应用前 景。

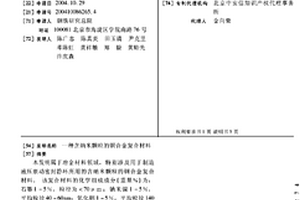

含纳米颗粒的铜合金复合材料 767

 0

本发明属于冶金材料领域,特别涉及用于制造液压泵动密封静环所用的含纳米颗粒的铜合金复合材料。该复合材料的化学组成成分(重量%)为:石墨1-5%,粒径为<70μm;钠米镍1-5%,平均粒径40-60nm;氧化铝1-5%,平均粒径140-160nm,其中<100nm占15-17%;余量为6-6-3铜合金,粒径为<70μm。本发明与现有技术相比具有机械强度高,耐磨减摩性好,密封效果好,寿命长的优点。用本发明材料制造的液压泵轴尾动密封静环,加速寿命试验130小时,其平均泄漏量为≯0.0076ml/h,试车后分解泵检查,静环密封面无目视可见磨损,与浸铜石墨材料比,在实际工作能力提高一倍的情况下,平均泄漏量降低近20倍。

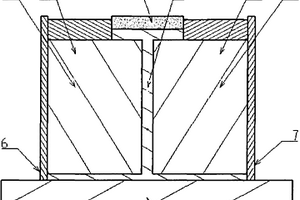

复合材料工字形加强筋的成型模具 1071

 0

本发明属于复合材料成型技术,涉及对复合材料工字形加强筋的成型模具的改进。包括底模[9]、左成型主模[2]、右成型主模[3]和上盖板[8],底模[9],其特征在于:成型模具还包括左上挡条[4]、右上挡条[5]、左侧挡板[6]和右侧挡板[7]。本发明无需留加强筋上下缘宽度余量,实现了加强筋的精确制造;取消了预处理模具,降低了制造成本;可以用于加强筋和蒙皮的一次共固化,保证了加强筋的成型质量和成型精度,简化了成型工艺,提高了材料的利用率。

高阻隔聚丙烯复合材料及其制备方法 951

 0

本发明公开了一种具有高阻隔性能的聚丙烯复合材料及其制备方法，采用聚丙烯树脂基料69.9％～94.97％；环烯烃共聚物5％～30％；成核剂0.03％～0.1％；本发明在聚丙烯树脂基料中加入一种环烯烃共聚物，提高了聚丙烯复合材料对于水汽的阻隔性能；同时本体系中加入的高效成核剂使制备的聚丙烯复合材料对于氧气的阻隔性能也得到了有效提高。本发明解决了聚丙烯阻水阻氧性能不足的问题。同时本发明制备方法简单，适合热成型工厂大规模生产，适合食品及药品包装，替代PVC或多层复合材料，延长货品质保期，在包装材料等领域具有广阔的市场前景。

多效功能的生物炭基复合材料及其制备方法与应用 709

 0

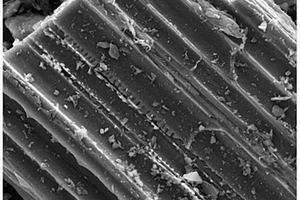

本发明属于水体底泥修复技术领域，具体涉及一种生物炭基复合材料及其制备方法与应用。所述生物炭基复合材料的制备方法包括：以脱水水生植物为原料，对其进行铝盐改性、烘干及无氧热解处理；其中：所述脱水水生植物的尺寸为：长度6‑8mm，宽度≤8mm；所述铝盐中Al³⁺与所述脱水水生植物的质量比为(0.1‑0.2)：1。本发明利用生物质炭骨架的多孔结构与铝氧化物的活性相结合，所得复合材料具有多孔、高比表面积、强亲水性、高活性等特点，对多种污染物均有较好吸附固定效果的复合材料，且由于炭基材料为废弃生物质，大大降低修复材料的原料成本。

管式膜用复合材料及其制备方法和应用 981

 0

本发明涉及水处理技术领域，具体公开了一种管式膜用复合材料及其制备方法和应用，所述管式膜用复合材料是基于聚偏氟乙烯树脂以及聚醚砜作为主体材料，并通过合理添加改性锂辉石与改性碳酸钙等粉料进行制备获得，可以在保证超滤效果的同时提高进水浊度，而且具有良好的抗拉强度，适用于管式膜产品的制备，解决了现有管式膜用复合材料大多存在进水浊度不高的问题，不适应用于高浊度的恶劣运行状况。而提供的制备方法简单，制备的管式膜用复合材料与传统的膜材料相比，外压可耐受不小于1000NTU的进水浊度，适用于高浊度的恶劣运行状况，应用前景广阔。

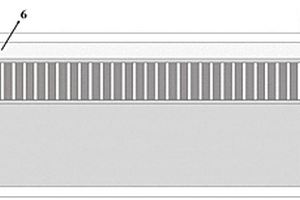

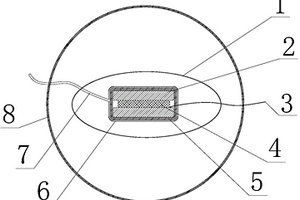

基于纳米氧化锌复合材料的柔性超声传感器 1068

 0

本发明涉及一种基于纳米氧化锌复合材料的柔性超声传感器，属于超声传感器和微纳加工领域。本发明公开的柔性超声传感器主要由柔性基底、纳米氧化锌复合材料、声匹配层和电极组成。纳米氧化锌复合材料作为压电层，由纳米氧化锌结构和柔性胶体组成，纳米氧化锌结构通过水热生长法制备，柔性胶体填充于纳米氧化锌结构之中，这种复合结构具有良好的鲁棒性，有利于实现双面电极的紧密接触。基于柔性基底和纳米氧化锌复合材料的结构，可以提高超声传感器的灵敏度、柔韧性和弯曲强度，因此可对任意曲面形状的目标进行共形超声探测。本发明还公开所述超声传感器的制备方法，其制备工艺简单，适合大规模生产。

PTFE复合材料及其制备方法和应用 1022

 0

本发明公开了一种PTFE复合材料及其制备方法和应用。所述PTFE复合材料按重量份计，包括：聚四氟乙烯35‑85份，导热剂10‑40份，导电剂3‑25份，相容剂4‑10份，改性剂0‑5份，增塑剂1‑2份。所述PTFE复合材料同时具备高导热性、导静电性，并且局部缺陷少，力学性能优异。本发明所合成的复合材料应用于密封散热、防爆场景中。尤其可应用于防爆风机的轴封材料、发动机的密封材料中。

高强高导热陶瓷基复合材料及制备方法和应用 752

 0

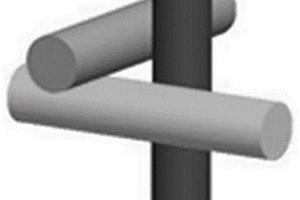

本发明属于复合材料技术领域，本发明公开了一种高强高导热陶瓷基复合材料及制备方法和应用。包括如下步骤：编织三维织物：X向、Y向均采用高导热碳纤维束进行交替铺层，Z向采用高导热碳纤维棒；得到三维织物；制备碳界面层：在所述的三维织物的外表面形成碳界面层得到含碳界面层的三维织物；制备陶瓷基体：将含界面层的三维织物浸入陶瓷前驱体溶液，经过固化裂解得到高强高导热陶瓷基复合材料。本发明的高强高导热陶瓷基复合材料导热性能和力学性能优异。

连续SiC纤维增强钛基复合材料残余应力计算方法 989

 0

本发明涉及一种连续SiC纤维增强钛基复合材料残余应力的计算方法。本发明通过试验测试和有限元分析相结合，首先进行复合材料薄片的纤维顶出试验确定纤维与基体分离后的摩擦力，采用有限元的方法通过摩擦力推算开始产生残余应力的温度，进而再计算从该温度下冷却至室温后复合材料内部的残余应力及其分布。该方法的优点是通过设定与实际情况相符的有限元边界条件，剔除制备测试样品过程改变的复合材料内部应力状态的影响，同时方便计算分析不同体积分数、不同结构的残余应力及其分布情况，得到的残余应力信息更为详细。

混杂结构吸波复合材料及其制备方法 854

 0

本发明公开一种混杂结构吸波复合材料及其制备方法，属于材料技术领域，本混杂结构吸波复合材料包括层叠的多层纤维混杂层，纤维混杂层之间由树脂粘接；每层纤维混杂层由介电纤维和导电纤维混杂编织组成。通过将介电纤维和导电纤维进行混杂编织，得到多个纤维混杂层；用树脂涂覆在全部纤维混杂层上，自然晾干；将晾干后的纤维混杂层进行层叠，经过固化，得到本混杂结构吸波复合材料。本发明在保持复合材料结构承载力学性能的同时，实现设计频段的强吸收功能。

纳米碳化硅/石墨烯复合材料、其制备、包含其的表面保护性涂层组合物及用途 759

 0

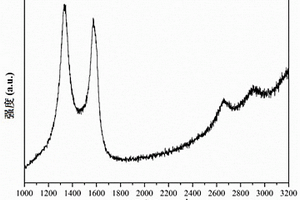

本发明公开了一种纳米碳化硅/石墨烯复合材料，由石墨烯和纳米碳化硅组成，所述石墨烯原位生长在纳米碳化硅表面；该复合材料中，石墨烯的质量百分含量为2‑3％，余量为纳米碳化硅。该复合材料成本低，且兼具高导热和高红外发射率辐射的特性，将其用于涂层组合物中时能在改善涂层组合物的散热性的同时兼顾防腐和装饰的功能。本发明还公开了其制备方法以及包含该复合材料的表面保护性涂层组合物及其应用。

液晶复合材料、光切换器件、显示装置及其制作方法 1060

 0

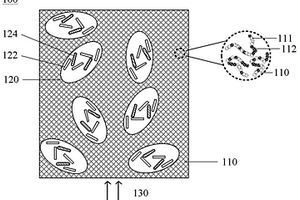

公开了液晶复合材料，其包括高分子基质；以及分散在所述高分子基质中的挡光体；其中在不施加电压时，所述挡光体随机取向使得所述液晶复合材料呈黑态，并且其中在施加电压时，所述挡光体有序取向并且所述高分子基质散射入射光，使得所述液晶复合材料呈散射态。还公开了光切换器件、显示装置以及液晶复合材料、光切换器件、显示装置的制作方法。

层状结构硅酸盐荧光复合材料的制备 1142

 0

本发明提供一种由层状硅酸盐与有机荧光分子复合而成的荧光复合材料，以及其制备方法，按以下步骤进行：准备层状硅酸盐和有机荧光分子，将硅酸盐加入荧光化分子溶液中，经处理，得到荧光复合材料。本发明通过测定滤液中荧光分子的剩余含量来推算复合材料中的吸附量，本发明获得的荧光复合材料的荧光性能较荧光化分子本身而言有所提高，特别是不同矿物复合荧光分子后荧光性能有不同程度的提高，其中埃洛石复合罗丹明B后荧光强度明显提高。

变电站复合材料套管抗震极限承载力参数的标定方法 1066

 0

本发明涉及一种变电站复合材料套管抗震极限承载力参数的标定方法，包括：对复合材料套管的首批产品，分别进行地震模拟震动台试验和拟静力抗弯试验，分别得到抗震极限承载力Mse和抗弯极限承载力Mst；通过所述抗震极限承载力Mse和抗弯极限承载力Mst计算换算系数r；对于所述复合材料套管的非首批次产品，进行拟静力抗弯试验，得到抗弯极限承载力Mst’；通过所述换算系数r得到抗震极限承载力Mse’。本发明技术方案对复合材料套管的抗震性能检测具有现实的重要性。

大转动复合材料伸展臂热致振动预测方法 1104

 0

本发明公开了一种大转动复合材料伸展臂热致振动预测方法，该方法采用周向均匀刚度配置的铺层方式，建立复合材料伸展臂耦合热‑结构动力学控制方程；基于Euler‑Bernoulli梁理论和绝对节点坐标方法(ANCF)，建立考虑热效应的ANCF梁单元；使用Fourier温度单元和ANCF梁单元建立复合材料伸展臂耦合热‑结构动力学求解模型；结合Crank‑Nicolson方法、Generalized‑α方法和Newton‑Raphson方法迭代求解耦合热‑结构动力学模型，最终获得复合材料伸展臂热致振动响应。本发明方法可以对大范围运动的伸展臂进行热致振动分析，不仅避免了坐标转换，而且使惯性力的计算变得十分容易。为未来复杂伸展臂结构设计提供有效的指导，具有实际工程应用价值。

多功能一体化复合材料的复合成形方法 741

 0

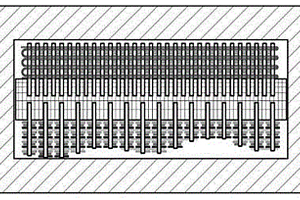

本发明涉及一种多功能一体化复合材料的复合成形方法，依据零部件不同功能要求进行分区，获得多个功能区和对应过渡区，依据功能区的形性要求，采用3D打印或柔性导向三维织造成形工艺进行过渡区的制造，获得两侧分别具有相邻功能区导向模板信息的过渡区，在过渡区两侧分别形成相邻功能区的Z向增强体阵列，完成所有功能区的织造成形，获得多功能一体化复合材料预制体，并进行单一基体材料或多种基体材料同步浸渍固化，实现多功能一体化复合材料的复合成形。本发明提出的复合成形方法针对不同功能区采用数量和种类不同的增强体、基体材料以及适合的成形工艺进行同步织造成形，同时，预成形的过渡区可隔离两侧的两个功能区，可满足多种基体材料的同时浸渍，在实现多功能一体化复合材料的整体成形的基础上，有效保障了不同功能区各自的成形质量、功能性和性能特征。

三维立方介孔复合材料和负载型催化剂及其制备方法 733

 0

本发明涉及催化剂领域，公开了一种三维立方介孔复合材料和负载型催化剂及其制备方法。所述三维立方介孔复合材料的制备方法包括：(1)将模板剂、丁醇、正硅酸乙酯和酸剂进行第一混合接触，并将得到的混合物进行晶化和过滤，得到介孔材料滤饼；(2)将水玻璃与无机酸进行第二混合接触，并将接触后得到的混合物进行过滤，得到硅胶滤饼；(3)将所述介孔材料滤饼和所述硅胶滤饼分别或混合后使用陶瓷膜过滤器进行洗涤处理，然后进行球磨并进行喷雾干燥，得到三维立方介孔复合材料。采用本发明的三维立方介孔复合材料在负载聚乙烯催化剂后具有较高的催化活性，所得到的聚乙烯产品堆密度和熔融指数均较低。

变厚度复合材料整体骨架成型方法及其成型模具 871

 0

本发明公开了一种变厚度复合材料整体骨架成型方法及其成型模具，属于树脂基结构复合材料整体成型技术领域。所述方法包括：制备成型模具，成型模具中硅橡胶模与立板一一对应，定位芯用于填充相邻两个硅橡胶模之间的空隙，侧挡板上端与上盖板固定，下端与下盖板固定以形成骨架型腔；采用热熔预浸料铺层，在硅橡胶模上形成与多个立板对应的多个第一预制体，在上盖板上形成与上框对应的一第二预制体，在下盖板上形成与下框对应的一第三预制体；组装固定，固化，拆除模具，得到变厚度复合材料整体骨架。本发明可以实现变厚度复合材料整体骨架一体化整体成型，且成型的整体骨架质量、尺寸精度满足使用要求。

复合材料上胶调整机构 943

 0

本发明公开了一种复合材料上胶调整机构，包括支撑架、主动浸胶辊、胶量调节装置、前部角度调节装置、后部角度调节装置、胶液浸润装置、胶槽。主动浸胶辊通过轴承安装在支撑架上，正下方设置胶槽；胶量调节装置滑动安装在支撑架上，与主动浸胶辊之间的距离可调，用来刮去主动浸胶辊上的多余胶液。前部角度调节装置与后部角度调节装置均为安装在支撑架上的辊筒结构，且竖直方向位置可调，分别用来调节复合材料进入与离开主动浸胶辊的角度。胶液浸润装置为套接在直线轴承导轨上的浸润导辊筒，上下位置可调，调节对复合材料的挤压力。本发明的优点为：可精确控制缠绕加工时复合材料的含胶量，适应不同的工艺参数要求。

混凝土泵车臂架用复合材料臂节及其制作方法 1098

 0

本发明涉及一种混凝土泵车臂架用复合材料臂节及其制作方法，属于混凝土泵车技术领域。复合材料臂节包括骨架、混凝土输送管路、连接螺栓、液压机构和连接销轴；骨架包括位于其一端的大端接头、位于其中间部位的主体和位于其另一端的小端接头。本发明混凝土泵车臂架用复合材料臂节具有较强的设计适应性，通过可设计性复合材料、结构尺寸和工艺的变化，可以最大限度的以较小的质量成本获得较高的结构功效。

Ti3AlC2/Fe基复合材料的无压浸渗制备方法 1035

 0

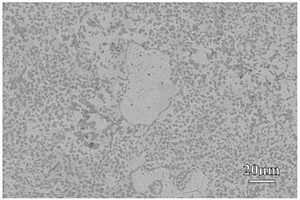

一种Ti3AlC2/Fe基复合材料的无压浸渗制备方法。利用该方法制备得到的复合材料中Ti3AlC2的体积含量为20～80vol％，其余为Fe基合金。复合材料显微结构为陶瓷相Ti3AlC2与金属相Fe基合金各自呈三维空间连续分布，在空间呈网络交叉结构，二者界面结合牢固。该无压浸渗制备方法如下：将不同孔隙率的Ti3AlC2预制体放入氧化铝坩埚内，在其上方放入预先烧制的铁合金铸锭，在高温炉内以10～30℃/min的升温速率加热至1200～1400℃，保温0.5～4h，然后以5～10℃/min的降温速率降温至800℃，再以10～30℃/min的速率降温，冷却后得到Ti3AlC2/Fe基复合材料。该材料具有高强度、高硬度、高耐磨等显著特点，可广泛用于交通运输、军工、机械制造等领域的关键器件。

镀镍碳纳米管增强铝基复合材料的制备方法 887

 0

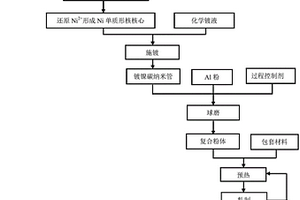

本发明提供一种镀镍碳纳米管增强铝基复合材料的制备方法，包括如下步骤：将羧基化碳纳米管放入镍盐溶液中浸泡吸附镍离子；在含有强还原剂的溶液中将吸附的镍离子还原成镍单质作为形核核心；在含有弱还原剂和镍盐的化学镀液中施镀(镀镍)，形成镍包覆的碳纳米管；与铝粉或铝合金粉、过程控制剂经过球磨制得复合粉体；将复合粉体封装在金属包套内，升温至指定温度后进行预热；经轧制制得复合材料坯料，再经剥离包套材料，去除毛边，获得目标产物。本发明改善了传统热挤工艺中碳纳米管与铝基体之间的润湿性，提高了碳纳米管与铝基之间的结合强度，提高了铝基复合材料的综合性能，增加了碳纳米管增强铝基复合材料工业化应用的前景。

层状无机填料/环氧树脂纳米复合材料及其制备方法 1033

 0

本发明涉及一种层状无机填料/环氧树脂纳米复合材料及其制备方法，特别涉及一种由环氧树脂、固化剂和由该环氧树脂与固化剂的预聚体改性的层状无机纳米填料组成并加热固化得到的纳米复合材料及其制备方法。具体地，采用环氧树脂与固化剂的预聚体对层状无机纳米填料进行有机改性，通过机械搅拌和/或球磨与环氧树脂和固化剂混合，加热固化成型。采用环氧基体的预聚体改性无机层状填料，可有效地提高填料与基体间的相容性和界面强度。因此，本方法制备的纳米复合材料具有优异的阻隔性能和力学性能(高强、高模)，可单独使用或与纤维复合制备纤维增强复合材料，广泛地应用于高阻隔、高强韧封装材料、耐高温或低温燃料贮箱等领域。

复合材料低成本快速固化方法 1012

 0

本发明涉及一种复合材料低成本快速固化方法，采用中频电磁感应线圈直接作用金属模具自发加热固化成型复合材料，中频加热升温速度快，且温度场均匀性好，控制精确，温度过冲小，大大提高了生产效率的同时保证了产品质量，同时采用中频电磁感应加热只能使金属模具自身加热，成型复合材料用的非金属辅助材料并不被加热，且成型过程通过特定包覆后周围环境温度很低，这就使得在成型双马和聚酰亚胺等耐高温复合材料时，不必使用非常昂贵的耐高温辅助材料，节约了制造成本，且能耗低。

纤维织物及纺织结构复合材料力学性能检测方法 793

 0

本发明提供了一种纤维织物及纺织结构复合材料力学性能检测评价的新方法,包括:通过X轴拉压单元和/或Y轴拉压单元将待测材料在X轴向和/或Y轴向进行拉伸或压缩;在纤维织物及纺织结构复合材料进行拉伸测试的同时,通过垂直顶破单元对所述待测材料施加沿与所述X轴和Y轴所在平面呈90°夹角方向的顶靠力;通过数字散斑(DSCM)测试单元,测量所述待测材料受力破坏时的形变发生的过程,预测待测材料受力破坏发展趋势。本发明通过对待测材料展开单向拉压、双向拉压实验,并可在待测材料展开拉伸实验时施加垂直顶靠力来观察该待测材料在多种受力条件下破坏性能,实现了对待测材料进行三维多向受力破坏性能进行精确的分析和预测。

纤维增强树脂基复合材料T型接头的高效率整体成型方法 1246

 0

一种纤维增强树脂基复合材料T型接头的高效率整体成型方法，它有五大步骤：一、制备两个完全一样的T型纤维预成型体；二、将两个T型纤维预成型体对称放置并插入隔离层；三、将带有隔离层的两个T型纤维预成型体放入模具并定位合模；四、抽真空，注入树脂并升温固化；五、打开模具，取出已经固化成型的纤维增强树脂基复合材料T型接头。本发明是纤维增强树脂基复合材料T型接头一次性整体成型，适用于纤维增强树脂基复合材料T型接头的低成本、高效率、大批量工业生产。
