湖南长沙有色金属复合材料技术理论与应用

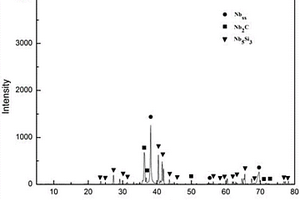

低密度铌基复合材料及制备方法 994

 0

本发明涉及一种低密度铌基复合材料及制备方法。该复合材料由Nb/Nb₅Si₃(Nb₂C)层状结构叠置后压力烧结得到；所述Nb/Nb₅Si₃(Nb₂C)层状结构由Nb箔表面涂覆涂层构成。其制备工艺是将Nb粉、Si粉和C粉球磨制备成料浆，将料浆均匀涂覆在Nb箔表面，将喷涂/浸涂后的Nb箔叠压后经1850～2050℃真空热压烧结后制得。本发明所得产品中具有交替分布的Nb/Nb₅Si₃(Nb₂C)层状微观结构。本发明产品制备工艺简单、生产成本低，层状组织致密均匀，可有效的实现增强、增韧和降低密度的目标。

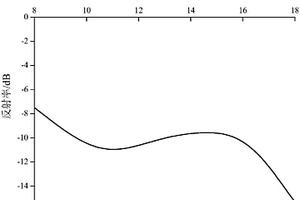

碳化硅纤维增强碳化硅复合材料吸波陶瓷及其制备方法 831

 0

本发明公开了一种碳化硅纤维增强碳化硅复合材料吸波陶瓷，该吸波陶瓷由连续碳化硅纤维增强碳化硅复合材料构成，其是以多层叠加的碳化硅纤维布作为增强体，且碳化硅纤维布通过碳纤维Z向缝合方式连接成一整体，其在常温下8GHz～18GHz频段内反射率低于-8dB的带宽为6.5GHz～10GHz；密度在2.1g·cm-3以下。本发明产品的制备包括：先用连续碳化硅纤维编制成碳化硅纤维平纹布；再采用碳纤维Z向缝合的方式将平纹布连接为整体制得预成型体；最后采用先驱体浸渍裂解工艺对预成型体进行浸渍、高温裂解和反复致密化，制得本发明的吸波陶瓷。本发明的产品具有结构简单、吸收频带宽、质量轻、厚度薄、力学性能好等优点。

磷酸铁锂-磷酸钒锂复合材料前驱体的制备方法 1015

 0

一种磷酸铁锂-磷酸钒锂复合材料前驱体的制备方法，包括以下步骤：（1）将质量分数为1～3%的氧化石墨烯悬浊液置于带超声装置的搅拌反应釜中，超声处理0.2～2.0h；（2）将浓度为0.08～0.12mol/L的硫酸铁溶液和浓度为0.16～0.24mol/L的正钒酸钠溶液，同时以200～600mL/h的速度加入到搅拌反应釜中，控制搅拌速度为50～400rpm，用氨水调节pH为2～8，反应0.5～4.0h；（3）加入聚苯胺，搅拌，陈化，过滤，洗涤，干燥，即成。本发明通过氧化石墨烯原位生长钒酸铁合成磷酸铁锂-磷酸钒锂复合材料的前躯体，其颗粒细小均匀，合成的磷酸铁锂-磷酸钒锂复合正极材料电化学性能优异。

车用空调DCPD复合材料盖板 684

 0

本发明涉及车用空调附件，具体涉及一种车用空调DCPD复合材料盖板，由原料A料和B料按质量比A：B＝0.5～1.5的比例混合制成，其中，A料包括如下重量份配比的组分：DCPD 75～84份、催化剂1～8份、稳定剂0.1～4份、添加剂10～22份；B料包括如下重量份配比的组分：DCPD 75～84份、活化剂5～10份、调节剂10～15份。本发明所提供的车用空调盖板用DCPD复合材料制成，具有耐热、耐酸碱、抗摩擦等优良性能，并且具有良好的绝缘性，可应用于制作车用空调的盖板，包括汽车空调用盖板、列车空调用盖板、地铁空调用盖板等。

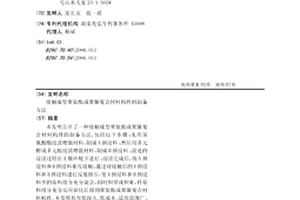

接触成型聚氨酯或聚脲复合材料构件的制备方法 807

 0

本发明公开了一种接触成型聚氨酯或聚脲复合材料构件的制备方法，包括以下步骤：先用异氰酸酯浸渍增强材料，制成A预浸料；然后用多元醇或多元胺浸渍增强材料，制成B预浸料；前述的浸渍过程在干燥环境下进行；浸渍完成后，将A预浸料和B预浸料相互接触，通过对接触后的A预浸料和B预浸料进行反复挤压，使A预浸料和B预浸料中的原料组分充分混合，同时积厚或积束，待原料组分充分反应固化后得到聚氨酯或聚脲复合材料构件。本发明具有低投入、低成本、适用范围广、能耗低、产品性能好等优点。

TiC颗粒增强铜基复合材料的制备方法 1047

 0

本发明公开了一种TiC颗粒增强铜基复合材料的制备方法，包括以下步骤：(1)按体积百分数为10～35％的碳化钛颗粒和3～8％的MoS2粉末以及余量为铜粉进行配料；(2)球磨40～60分钟，混合均匀后装入石墨模具；(3)在氩气保护下热压烧结，烧结温度为800～900℃，压力为20～30MPa，烧结时间为40～60分钟。本发明方法简单，节能。用本发明方法制备的TiC颗粒增强铜基复合材料具有良好的机械性能、摩擦性能和电性能。

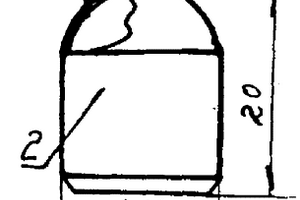

硬质合金复合材料 1070

 0

本发明为硬质合金复合材料，它包括硬质合金基 体，其特征是，该硬质合金基体表面复合有颗粒硬度更高且分 布均匀的硬质合金颗粒层。所述硬质合金颗粒的质量百分比成 分是，Co0－3％，WC97－100％，所述的硬质合金颗粒的粒度 范围为－60目+100目，颗粒维氏硬度 Hv＞2000。本发明将硬质合金颗 粒均匀地分布在硬质合金基体的表面层且结合良好，提供了优 良的耐磨性，又保持了基体的良好韧性，因而特别适用于制造 硬质合金矿山工具。

纳米孔SiO2气凝胶绝热复合材料及其制备方法 954

 0

本发明公开了一种纳米孔SiO2气凝胶绝热复合材料及其制备方法，该纳米孔气凝胶绝 热复合材料构成包括SiO2气凝胶，红外遮光剂，增强纤维；可通过超声波作用，将硅溶胶 与铟锡氧化物ITO纳米醇浆料或者ITO和TiO2的纳米复合醇浆料混合后，再与增强纤维 混合，直接浇入模具形成湿凝胶复合体，再进行超临界流体干燥。本发明材料对固体热传 导、空气热对流以及红外辐射热传导均具有良好传热有良好的阻隔作用，同时具有良好的 疏水性，且工艺简单，成本低；其机械强度可以达到1.2MPa以上；适用范围广，可满足 航空、航天、军事以及民用中对热防护要求比较高的场合中使用。

碳化硅纤维增强碳化硅复合材料的制备方法 1122

 0

本发明公开了一种碳化硅纤维增强碳化硅复合材料的制备方法,包括以下步骤:制备SiC纤维编织件;以甲烷或丙烯为原料气,将SiC纤维编织件置于真空炉内采用压差法进行化学气相沉积,在SiC纤维编织件表面沉积碳涂层;以液态SiC陶瓷先驱体为浸渍液,真空浸渍沉积了碳涂层的SiC纤维编织件;将浸渍后的SiC纤维编织件装入模具,在流动氮气气氛下进行热模压交联;将交联后的SiC纤维编织件放入裂解炉中,在流动氮气气氛下进行高温裂解;重复真空浸渍-热模压交联-高温裂解周期,直至本周期结束时样品增重较上周期结束时样品增重小于1%,完成制备。本发明具制备周期短、成本低、污染和毒害作用小等优点。

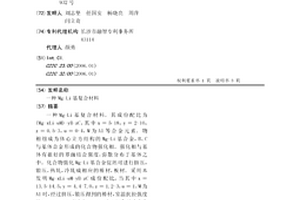

Mg-Li基复合材料 1039

 0

一种Mg-Li基复合材料。其成份配比为(Mg-xLi-uM)-yB-zC，其中x＝5-18，y＝2-10，z＝0.5-3，u＝0-4，M为Al等合金元素。物相组成为体心立方结构的Mg-Li基合金，B、C与基体合金形成的化合物强化相。强化相与基体有很好的界面结合强度，弥散分布于基体之中。化合物强化Mg-Li基合金锭坯可进行挤压，锻压，热轧，冷轧成相应的棒材，板材。采用本发明Mg-xLi-uM-yB-zC成份配比，当其中x＝13.5-14.5，y＝4.4-7.0，z＝1.2-3，u＝1，M为Al时，经过挤压，锻压得到的棒材，室温抗拉强度达300-340MPa，密度为1.39-1.50g/cm3，延伸率为8-15％。是现有技术制备的Mg-Li基复合材料抗拉强度(162MPa)的2倍。

嵌入金属装饰面板的复合材料垃圾桶 650

 0

本实用新型涉及一种嵌入金属装饰面板的复合材料垃圾桶,属于环卫设施领域。其结构是在垃圾桶身及垃圾收集容器外壳表面局部嵌有金属装饰面板;金属装饰面板嵌入在玻璃纤维树脂复合面板之中;金属装饰面板有内折的翻边,胶衣树脂层和金属装饰面板在同一平面上,金属装饰面板上覆盖金属网格,在金属网格和胶衣树脂层上覆盖有树脂混合填充料层,该填充料层上覆盖有一层以上的玻璃纤维树脂层。本实用新型将具有装饰作用的成型金属面板按照垃圾桶模具的形状嵌入玻璃纤维树脂复合面板,形成牢固的金属复合材料层合结构,达到外观漂亮、高档,结构牢固,节约大量金属、木料等材料,外观不易褪色,方便清洁,而且回收价值不大,使用寿命更长。

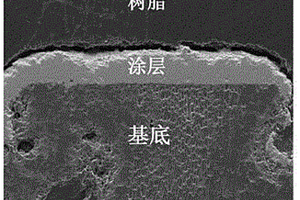

用于SiC陶瓷基复合材料的新型环境障涂层与结构 727

 0

本发明公开一种用于SiC陶瓷基复合材料的新型环境障涂层与结构，该环境障涂层为层状结构，内层为富Ta2O5的Hf6Ta2O17‑Ta2O5复相陶瓷层，Hf6Ta2O17与Ta2O5的摩尔比为1:5~14；中层为富Hf6Ta2O17的Hf6Ta2O17‑Ta2O5复相陶瓷层，Hf6Ta2O17与Ta2O5的摩尔比为1.2~2:1；外层为Hf6Ta2O17单相陶瓷层，Hf与Ta的摩尔比为2.5~4:1；内层的热膨胀系数＜中层的热膨胀系数＜外层的热膨胀系数。由Hf6Ta2O17与Ta2O5两种氧化物组成的涂层体系具有优异的综合性能，可为SiC陶瓷基复合材料提供更有效的表面防护效果。

碳点调控的金属硫化物/金属单质-碳复合材料及其制备方法和在锂/钠离子电池中的应用 1037

 0

本发明提供了一种碳点调控的金属硫化物/金属单质‑碳复合材料及其制备方法和在锂/钠离子电池中的应用，利用碳点作为氧化剂、还原剂和小分子碳基材料，以金属硫化物作为原料，制备金属硫化物/金属单质‑碳复合材料，实现了金属硫化物的不同程度还原和碳基材料的掺杂。通过调节碳点和金属硫化物的质量比，可实现不同金属单质和碳含量的调节，以满足库仑效率高、稳定性好和倍率性能优异等需求。本发明的制备方法简单、原料富足，为材料结构优化提供了一种普适又高效的方法。

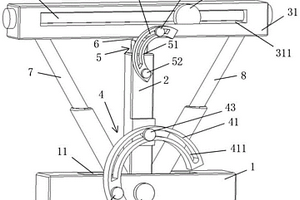

复合材料预浸料的裁剪装置及裁剪方法 1128

 0

本发明公开了一种复合材料预浸料的裁剪装置及裁剪方法，裁剪装置包括：基座；摇杆，摇杆的一端转动安装在基座上；裁剪系统，裁剪系统安装在摇杆上；第一调向系统，第一调向系统安装在基座上且与摇杆相连接，以调节和显示摇杆相对于基座的偏转角度。该复合材料预浸料的裁剪装置及裁剪方法结构简单、操作方便，可快速准确地将裁剪刀调整至所需纤维角度方向，确保纤维裁剪角度的准确性和一致性、提高裁剪效率。

碳纤维复合材料仿形人工骨的制备方法 776

 0

本发明公开了一种碳纤维复合材料仿形人工骨的制备方法，该方法是将碳纤维束或碳纤维绳浸渍树脂后，编织成条状织物；或者，将碳纤维束或碳纤维绳与高分子纤维混合编织成混编条状织物；或者，将碳纤维束或碳纤维绳浸渍树脂后，与高分子纤维混合编织成条状织物；将条状织物或混编条状织物利用模具辅助固化成型后，负压热分解处理脱除树脂或高分子，再通过化学气相沉积和/或浸渍‑裂解增密基体碳和/或碳化硅，最后制备PyC涂层和/或DLC涂层，即得生物相容性好，力学性能优异，且内部具有连续的通孔，有利于自体组织穿透性内生的碳纤维复合材料仿形人工骨，该方法操作简单，成本低，有利于大规模生产。

碳碳复合材料筒形胚体高精度装夹装置 991

 0

本发明公布了一种碳碳复合材料筒形胚体高精度装夹装置，属于碳碳复合材料产品加工技术领域，它包括支撑底板，所述支撑底板上设置有转动底板，支撑底板外圈设置有一组对称的第一侧板与一组对称的第二侧板，所述第二侧板上阵列开设有多层式的滑动通孔，滑动通孔内活动设置有限位件；所述第二侧板外侧顶部铰接有推杆，第二侧板外侧底部设置有安装块，安装块上设置有限位部将所述推杆底部进行限位；所述第一侧板与第二侧板上方设置有夹取装置，所述夹取装置包括双头气缸，双头气缸两侧的活塞杆尾端均连接有夹板，双头气缸通过连接柱进行连接，连接柱顶端设置有吊环。

受电弓滑板用铜/炭基复合材料的制备方法 836

 0

本发明涉及一种新型铜/炭基复合材料的制备。本发明以泡沫铜作为铜源，通过化学气相沉积在泡沫铜的孔隙以及表面沉积热解碳，得到半成品；所述泡沫铜的孔隙率为60‑98％、通孔率大于98％；将所得半成品包埋于混合粉体A中，在3‑10MPa于540‑560℃进行加压浸渍，浸渍完成后，升温到800‑950℃进行碳化；得到预成品；所述混合粉体A由沥青焦、短纤维、石墨、煤油沥青按质按量比，沥青焦：短纤维：石墨：煤油沥青＝5‑25:5‑15:3‑20:50‑87组成；对半成品重复步骤二的加压浸渍和碳化处理至少2次，得到成品。本发明所的产品性能优良，制备工艺简单，便于大规模的工业化应用。

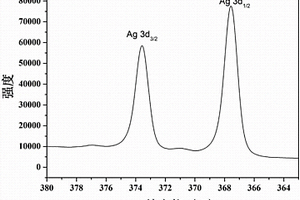

Ag基三维海胆状E-g-C₃N₄/TiO2复合材料及其制备方法 1169

 0

本发明提供一种Ag基三维海胆状E‑g‑C3N4/TiO2复合材料及其制备方法。本发明首先采用硫脲通过程序升温煅烧得到石墨相碳三氮四(g‑C3N4),通过超声波细胞破碎仪处理得到薄层g‑C3N4，再将溶剂热反应制备的三维海胆TiO2、薄层g‑C3N4、硝酸银和二水柠檬酸钠经水热反应得到表面修饰的Ag基三维海胆状E‑g‑C3N4/TiO2复合材料。本发明提供的Ag基三维海胆状E‑g‑C3N4/TiO2微球直径在1.5～3.0μm，光电性能优良，光降解速率较高，可应用于降解污染物、产氢等多个领域，且本发明提供的制备工艺简单，成本低廉，具有较好的实际应用价值。

用于选择性激光烧结的尼龙复合材料及其制备方法 724

 0

本发明提供了一种用于选择性激光烧结的尼龙复合材料，其特征在于，由以下质量含量的组分制成：尼龙20％～40％，钨粉59.5％～79％，偶联剂0.5％～2％。本发明中，将尼龙、钨粉和偶联剂加入到聚合釜中，通过溶剂法制粉，以钨粉为成核剂，制得尼龙复合粉末，再将尼龙复合粉末干燥、筛分后制备用于选择性激光烧结的尼龙复合材料。将该材料应用于选择性激光烧结工艺，可以制备出形状复杂，成本低，高密度的工件，且具有较好的抗辐射性能。

吸附三价砷的铁铝复合材料及其应用 973

 0

本发明涉及一种吸附三价砷的复合材料，由如下方法制备而成：1)向七水合硫酸亚铁溶液中按亚铁和过氧化氢的物质的量之比为1:0.8～1.2加入过氧化氢溶液，反应后得混合溶液；2)向所述混合溶液中按铁铝的物质的量之比为1：0.15～1.5加入锻烧后的三氧化二铝，得铁铝混合液；3)将所述铁铝混合液进行恒温振荡、干燥、研磨后得所述铁铝复合材料；制备过程中将所述混合溶液或铁铝混合液的pH调节至5.5～6.5。相对于生物法制备的材料，本发明所述的制备方法简单，可操作性较强，更利于实现工业化生产。

具有核壳结构的碳化钼/碳复合材料及其制备方法和在锂空气电池中的应用 741

 0

本发明公开了一种具有核壳结构的碳化钼/碳复合材料及其制备方法和在锂空气电池中的应用。该复合采用具有核壳结构，内核和外壳均由表面多孔的碳化钼掺杂碳材料构成，其制备方法是将钼酸盐溶液与树脂溶液混合，得到悬浮液，所述悬浮液通过溶剂热法合成球形前驱体；所述球形前驱体置于保护气氛中，在高温下进行热处理，即得导电性能好、比表面积大及催化活性高的碳化钼/碳复合材料，将其用作锂空气电池催化剂材料具有较低的过电位，高比容量以及优异的循环性能，且其制备方法简单，成本低廉，具有广阔的工业化应用前景。

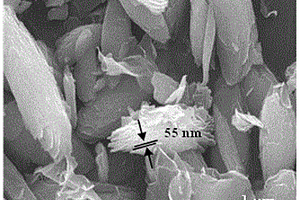

纳米薄片堆叠的磷酸铁锂/石墨烯复合材料及其制备方法 694

 0

纳米薄片堆叠的磷酸铁锂/石墨烯复合材料及其制备方法，所述复合材料由纳米片状的磷酸铁锂原位堆叠成为微米级的梭型颗粒，并与石墨烯复合形成正极材料，制备方法包括以下制备步骤：1、将锂源和铁源分别溶于乙二醇配制成溶液；2、将磷酸和含锂源的溶液依次滴入含铁源的溶液中，并分别加入过硫酸铵和氧化石墨烯形成分散液；3、将分散液转移到含聚四氟乙烯内衬的不锈钢反应釜中，于一定温度下，反应一段时间后自然冷却至室温，并将所得沉淀物用去离子水和无水乙醇分别洗涤，离心分离后，置于干燥箱内烘干；4、所得沉淀物样品在保护气氛中焙烧，随炉冷却至室温，即成。本发明的制备方法工艺流程简单，成本低廉，所得正极材料电化学性能优异。

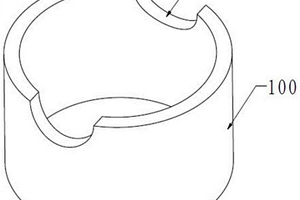

复合材料防热承力筒及其制备方法 891

 0

本发明公开了一种复合材料防热承力筒，其是以树脂体系为基体、以叠加后的多层二维纤维布作为增强体，其筒壁包括承力层和防热层，承力层和防热层是经由一体化成型制得，并采用相同的基体材料，且承力层和防热层之间无明显的过渡分界面或连接面。本发明防热承力筒的制备方法是采用RTM工艺进行整体成型，具体包括以下步骤：先制作模具，然后制备一体化的纤维预成型体；再将纤维预成型体置于模具之间合模，并预热至80℃～100℃；再通过抽真空系统和注胶系统将树脂体系注射到模具型腔中；最后按照相应的固化制度进行固化成型，得到复合材料防热承力筒。本发明具有承载强度高、结构刚度大、整体化程度高、可靠性好、综合性能优异等优点。

聚苯醚复合材料及其制备方法和应用 849

 0

本发明公开了一种聚苯醚复合材料及其制备方法和应用,包含重量百分数为35-45%的聚苯醚、25-35%高抗冲聚苯乙烯、15-25%以偶联剂处理过的钛酸钾晶须、8%-12%的聚四氟乙烯以及适量的加工助剂。可用于制造耐磨零件。该材料相比现有改性聚苯醚(PPO/HIPS)共混物,其耐磨性、部分力学性能、PV极限值得到显著改善,并且制备工艺简单容易,成本较低,使用范围广泛,应用价值突出。

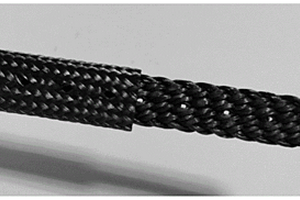

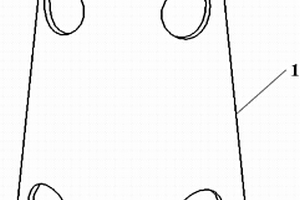

长度可调节碳纤维复合材料人工肋骨及其制备方法 998

 0

本发明公开了一种长度可调节碳纤维复合材料人工肋骨及其制备方法。该方法是将碳纤维束分别编织成碳纤维编织条和碳纤维编织管，碳纤维编织条或者将碳纤维编织条烘烤定形后与碳纤维编织管组合，再依次进行烘烤定形、介质超声处理、沉积碳和/或碳化硅基体、沉积PyC涂层和/或沉积DLC或F‑DLC涂层等步骤得到碳纤维复合材料人工肋骨。该人工肋骨具有质量轻、化学稳定性好、机械性能与人体骨相近、抗疲劳性好以及生物相容性好等特点，用于移植或修复后，其长度可以自由调节，能有效避免移植或修复过程中对肋骨截取产生破损端面带来黑肤效应，且其与人体组织不发生反应，能承受住体内酸碱环境，能与周围的骨组织进行紧密结合以促进骨的生长，具有良好的韧性，避免突发断裂带来的重大风险。

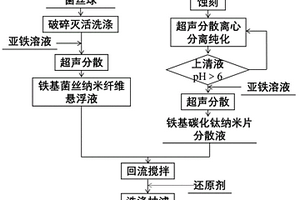

高透水性菌丝纤维碳化钛复合材料、复合膜及其制备方法 684

 0

本发明公开了一种高透水性菌丝纤维碳化钛复合材料、复合膜及其制备方法,所述复合材料包括MXene纳米片、纳米零价铁和作为骨架的菌丝纳米纤维；所述MXene纳米片和菌丝纳米纤维负载纳米零价铁，纳米零价铁嫁接于MXene纳米片层间和菌丝纳米纤维表面；所述菌丝纳米纤维包裹所述负载有纳米零价铁的MXene纳米片；所述菌丝纳米纤维之间相互缠绕链接成网状插层结构。本发明制备方法包括前驱体合成与预处理、纳米纤维自聚合组装、均相沉积制膜三个步骤。本发明为解决现有的二维金属碳化物或氮化物MXene的二维横向结构易碎、易堆叠且透水性差，回收率低的问题，制备的碳化钛复合膜具有透水性高、截留能力大、稳定性强和可降解的特点，制备方法成本低、污染小，易于规模化推广应用。

VC/石墨烯复合材料及其制备方法和在锂空气电池中的应用 812

 0

本发明公开了一种VC/石墨烯复合材料及其制备方法和在锂空气电池中的应用。该材料由片状VC均匀负载在石墨烯上构成；其制备方法是将钒盐与石墨烯在表面活性剂作用下溶解分散在醇水混合溶剂中，通过溶剂热法得到前驱体；所述前驱体置于保护气氛中，在高温下进行热处理，即得导电性能好、比表面积大及催化活性高的VC/石墨烯复合材料，将其用作锂空气电池催化剂材料具有较低的过电位，高比容量以及优异的循环性能，且其制备方法简单，成本低廉，具有较好的应用前景。

X射线发光聚酰亚胺复合材料及其制备方法 1191

 0

本发明公开了一种X射线发光聚酰亚胺复合材料及其制备方法，该复合材料包括聚酰亚胺树脂和均匀分布在所述聚酰亚胺树脂中的改性稀土硫氧化物，所述聚酰亚胺树脂是芳香族二胺和芳香族二酐的共缩聚物，所述改性稀土硫氧化物是指经过硅烷偶联剂改性的稀土硫氧化物。本发明的聚酰亚胺树脂发光材料的荧光效率高，耐高温性能好、耐X射性能好，机械性能好。

高温耐磨复合材料及其制备方法 896

 0

本发明涉及一种高温耐磨复合材料及其制备方法。其所用原料以质量百分比计包括下述组分：短碳纤维1.0～3.0％；细小陶瓷颗粒0.5～1.0％；粗大陶瓷颗粒1.5％～10.0％；石墨粉6.0～15.0％；余量为铜粉。其制备方法为：先通过适当球磨参数的高能球磨和退火工艺分别制备出复合预合金粉I、球形复合预合金粉II；然后再将按设计组分配取粗大陶瓷颗粒、石墨粉、铜粉、复合预合金粉I、球形复合预合金粉II，混合均匀，得到混合粉末；经压制、烧结即可得到高性能的成品。本发明所设计和制备的铜基复合材料的力学性能、耐高温和耐磨性能优良，导电性高，制备工艺简单。

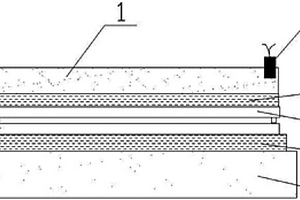

铜-铝复合材料的爆炸焊接方法 839

 0

本发明涉及一种铜-铝复合材料的爆炸焊接方法，将铝制复板（4）通过支撑物（5）平行置于铜制基板（6）之上，在复板（4）上面铺垫橡胶缓冲层（3），二号岩石硝铵炸药布放在橡胶缓冲层（3）上面，基板（6）放置于橡胶垫层（7）上面，中细砂基础（8）位于橡胶垫层（7）下面，通过爆炸焊接得到铜-铝复合材料。利用本发明方法生产的铜铝复合板可以实现焊接复合率100%，复合均匀，无分层、起鼓、漩涡等现象。
