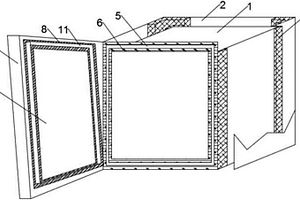

用于锂电池的真空烤箱密封结构 853

 0

本实用新型公开了一种用于锂电池的真空烤箱密封结构，包括不锈钢内箱和烤漆钢板外箱，不锈钢内箱外表面的所有棱边上均设有垂直密封条，垂直密封条通过耐高温胶水层与不锈钢内箱固定粘附在一起，烤漆钢板外箱内表面的所有棱边上也设有垂直密封条，烤漆钢板外箱的一个侧面铰接有开关门，烤漆钢板外箱的侧面上设有凹字形槽道，凹字形槽道内设有耐高温橡胶圈，耐高温橡胶圈的中心位置设有与凹字形槽道对应的卡定槽，开关门的内表面设有与卡定槽对应的凸形密封圈，凸形密封圈的内部设有密封保温层，本结构紧凑，功能实现原理简单，箱门密封性强,保温性好，提高烤箱的工作效率，减少耗电量。

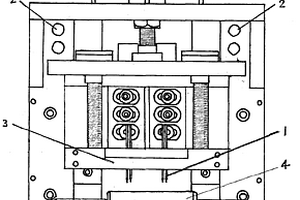

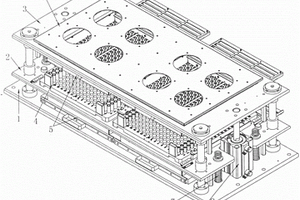

圆柱锂电池针床设备 1098

 0

本实用新型公开了一种圆柱锂电池针床设备，它涉及电池用具技术领域；机柜的内部安装有数个运动机构；所述的运动机构包含底板、中板、上板、电池托盘、探针安装盒、散热机构、支撑弹簧、气缸；底板与上板的四角处均通过导向柱连接，导向柱上套接有导向套，导向套安装在中板的四角处，中板的上端安装有电池托盘，底板的上端与上板的下端均安装有探针安装盒，中板的底部安装有气缸，气缸的活塞杆与上板连接，中板通过支撑弹簧与底板连接；本实用新型便于实现快速安装与支撑，操作简便，缩短了生产周期，节省时间。

锂电池的极耳切圆角装置 1011

 0

本实用新型提供一种锂电池的极耳切圆角装置，包括：底座、限位气缸、凹凸式切刀模具、定位削杆、焊座和焊头；所述限位气缸包括切极耳位限位气缸和焊极耳位限位气缸；所述凹凸式切刀模具包括凸式上模和凹式下模，所述凸式上模为两侧呈圆弧状的凸模，所述凹式下模为两侧呈圆弧状的凹模，所述凹式下模和焊座分别固定安装在底座上，所述凸式上模分别与切极耳位限位气缸和定位削杆相连接，所述凸式上模通过切极耳位限位气缸下行并利用定位削杆准确定位以进入所述凹式下模；所述焊头与焊极耳位限位气缸固定连接。本实用新型采用圆弧状的凹凸式切刀模具将极耳裁切成圆弧状，能够将因极耳刺破包装膜导致漏液和气胀不良率由原来的0.9%降至0.08%。

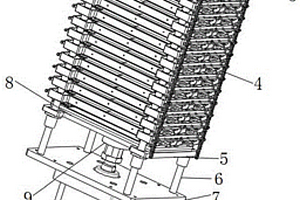

聚合物锂电池高温加压化成机 1025

 0

本实用新型公开了一种聚合物锂电池高温加压化成机，包括机箱、装设于机箱内的夹具，夹具包括一升降机构和多个托板，托板下表面设置有用于加热电芯的加热板，托板四角上分别设置有夹子、开夹治具，开夹治具与夹子相接，托板上设置有钩子，托板四角还分别开设有导向孔和链条销子，导向轴穿过导向孔使得所述托板呈层叠式装配于导向轴上且位于活动压板和上固定板之间，层叠式的多个托板的链条销子上安装链条。本实用新型解决了传统加压化成机极耳与电芯接触不良的问题，使用链条保证每层拉开间距一致，不会因为有的间距小不好放电芯；另外，整机结构紧凑，占厂房空间小，节约能源，操作方便。

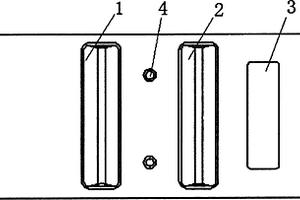

新型锂离子圆柱电池托盘装置 1015

 0

本实用新型涉及一种新型锂离子圆柱电池托盘装置，包括托盘本体1、条码区2、支撑架3和电芯槽4，电芯槽位及尺寸大小根据检测设备的柜点多少调整，电芯槽位底部中空，槽位可装载3种不同型号圆柱电池，充分利用了托盘空间，降低了生产成本。

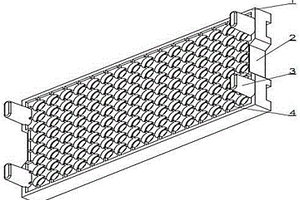

锂电芯连接座 1100

 0

本实用新型涉及电芯串并联保护座的技术领域，尤其是一种锂电芯连接座，具有矩形套件本体，矩形套件本体上均匀开设有若干个矩阵分布且用于固定间隔圆柱电芯的通孔，矩形套件本体上均匀设置有若干个矩阵分布且用于限制圆柱电芯位置的电芯定位台，每个通孔的周围具有四个矩阵分布的电芯定位台，矩形套件本体上还具有围绕若干个圆形通孔和若干个电芯定位台的导线槽。该塑胶套件可以提升电池的组装效率，电池的使用稳定性，电池的散热性，电池之间的绝缘性以及电池的安全性。

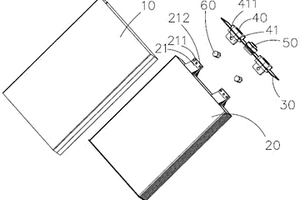

电池极耳连接件及具有该电池极耳连接件的锂电池 1017

 0

一种电池极耳连接件及具有该电池极耳连接件的锂电池，包括电芯以及极耳连接件，电芯多个极耳；极耳连接件包括扣合元件及盖帽；扣合元件设置于电芯的一端并包括壳体及可变形的第一金属弹片；壳体包括侧壁，侧壁包括第一端及第二端；第一金属弹片设置于壳体内并位于第一端，侧壁开设有连通至壳体内部的通孔；极耳从通孔插入于壳体内；盖帽包括盖板及导电材料制成的极柱，盖板包括一组接面，极柱设置于组接面，极柱抵压于第一金属弹片上并与第一金属弹片焊接在一起，且极柱与极面电性接触。扣合元件将电池的极耳和极柱连接，第一金属弹片的极柱的接触面积大，接触内阻非常小，另外仅需对第一金属弹片与极柱进行焊接，提高是生产效率。

锂离子电池保险丝的激光焊接夹具 829

 0

本实用新型属于激光焊接夹具技术领域，尤其涉及一种锂离子电池保险丝的激光焊接夹具，包括安装板及与所述安装板配合组装的顶出板，所述顶出板设置有导柱、顶针孔和顶针，所述导柱固定设置于所述顶出板的边缘处，所述顶针安装于所述顶针孔内，所述安装板设置有容置腔，所述容置腔内设置有通孔，所述通孔与所述顶针间隙配合。本实用新型的结构简单、操作简便，在容置腔内的磁铁可以使得焊接产品实现有效的定位，容置腔的数量可设置为多个，使得本实用新型可以一次性焊接多个产品，实现产品的多个模型摆放，大大提高了生产效率。

具有混合电芯的锂离子电池 693

 0

本实用新型公开了一种具有混合电芯的锂离子电池，包括电池壳和灌装于电池壳内的电解液，所述电池壳内依次水平叠置有正极极片和负极极片，其中所述正极极片和负极极片之间设置有隔膜，所述正极极片和负极极片分别连接有伸出电池壳的正极极耳和负极极耳，所述同一层的负极极片由两个或以上平行设置的负极材料层组成，各个负极材料层之间留有空隙；该电池通过合理的结构改良，特别是负极极片由两种以上不同负极材料的负极材料层组成，可以在保证高能量密度的同时兼顾高功率密度，既保证了混合动力车辆和纯电动车辆行驶距离长，又保证了车辆的提速时间快、爬坡力量大，将会极大的推动新能源车辆的发展与普及。

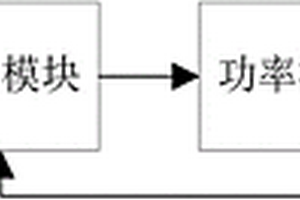

锂电池电流检测装置 917

 0

本实用新型公开了一种锂电池电流检测装置，包括输入保护电路、控制模块、功率模块和采样电路，所述输入保护电路的输出端连接至控制模块的第一输入端，所述控制模块的输出端通过功率模块进而连接至采样电路的输入端，所述采样电路的输出端连接至控制模块的第二输入端。本实用新型通过采样电路将采样的信号经过放大后在传输过程中抗干扰能力大大提高，减少了传输过程中电磁干扰的影响，而且剔除了电源本身的工作电流的影响，有效提高了采样精度。本实用新型可广泛应用于电流检测中。

具有过流保护结构的锂离子电池组 799

 0

本实用新型公开一种具有过流保护结构的锂离子电池组，其包括多个电连接在一起的单体电芯，每个单体电芯上分别设有正极耳和负极耳，所述多个电芯单体的正极耳之间连接有镍片；该镍片包括本体，本体上具有支架部、熔断部和连接部，支架部和连接部通过熔断部连接，连接部电连接至单体电芯的正极耳，支架部用于相邻单体电芯电连接，当单体电芯内或单体电芯外超过预设电流时，熔断部熔断。

锂离子动力电池内压阀 1157

 0

一种锂离子动力电池内压阀，包括：封合片、阀身、阀盖及气压阀，所述的封合片为圆环形状，封合片的内环与阀身一端相连，所述的阀身为圆形空管，阀身的一端与封合片相连，阀身的另一端与阀盖相连，所述的阀盖为圆形空管，阀盖的一端与阀身相连，阀盖的另一端连接在气压阀上，所述的气压阀为圆柱形状，底面及表面开有气孔。

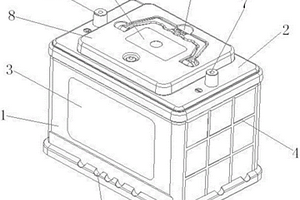

碳纳米管磷酸铁锂电池防水防尘箱 789

 0

本实用新型公开了一种碳纳米管磷酸铁锂电池防水防尘箱。其包括箱体和盖接于箱体上的盖体，所述箱体的正面设有用于贴标签的第一方形区域，箱体的左右两侧设有纵横交错的加强筋，箱体下部的侧壁上开设多个夹装槽；所述盖体的上方安装有正极端子和负极端子，在所述正极端子和负极端子之间设有凸起的平台，在平台上方设有提手嵌槽和用于贴标签的第二方形区域，所述箱体和盖体之间设有与箱体形状相同的防水防尘垫圈。本实用新型中，电池箱体具有优良的防尘以及防水性能，且便于固定安装，结构强度高，安全性好。

软包锂电池封装成型件的测试装置 1135

 0

本实用新型公开了一种软包锂电池封装成型件的测试装置，包括测试平台、刺刀、探针及测试仪，刺刀、探针通过导线与测试仪连接，还包括第一安装座体、第二安装座体，第一安装座滑动连接在第一限位板上，刺刀固定连接在第一安装座的底部，第一限位板连接有第一水平气缸、第一垂直气缸；第二安装座体滑动连接在第二限位板上，探针固定连接在第二安装座体的底部，第二限位板连接有第二水平气缸、第二垂直气缸；刺刀、探针分布在测试平台上方。本实用新型的刺刀与探针分别设置第一安装座体与第二安装座体上，在更换不同型号或规格的封装成型件时，可以通过调节限位板的限制位置方便匹配，无需更换或浪费配件，节省更换配件时间与成本。

软包装锂离子电池铝塑复合膜成型结构 793

 0

本实用新型公开了一种软包装锂离子电池铝塑复合膜成型结构，它涉及电池包装膜技术领域。它包括左深坑、右深坑、气囊袋和小孔，左深坑、右深坑分别设置在纵向铝塑复合膜中线的左侧、右侧，右深坑的右侧设置有气囊袋，纵向铝塑复合膜中线上设置有小孔，小孔设置有1-5个，小孔位于纵向铝塑复合膜中线位置的任意一处或多处。本实用新型可以改良电池侧封边一侧气体残留情况，提高电池合格率，提升电池的品质。

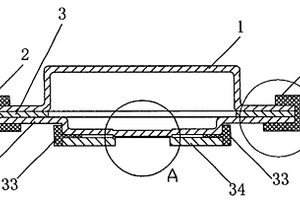

锂离子电池组合盖帽防爆装置 1289

 0

本实用新型公开了一种锂离子电池的组合盖帽防爆装置,包括一个防爆膜,其特征在于,防爆膜通过一个内连接片和上连接片接触,防爆膜和内连接片以及上连接片边缘部分被一个密封圈密封使三者紧密贴合,防爆膜和下连接片之间通过一个隔离圈进行部分隔离绝缘,两者之间仅仅通过两个焊点接触,防爆膜的环圆周方向分别设置有两圈一定深度的凹口刻痕,防爆膜在和下连接片之间的两个焊点接触处为圆形凸头(凸点)结构,其有益效果在于,这样可以克服现有技术的缺陷,使电池组合盖帽防爆装置的焊点不容易被破坏,焊点拉断及安全阀开启压力值范围更准确,从而使电池性能稳定,在保证安全使用的前提下寿命持久,节省了能源。

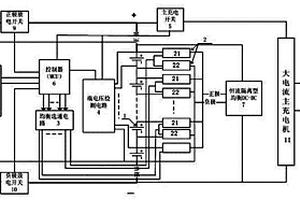

串联锂电池组充电均衡装置 872

 0

一种串联锂电池组充电均衡装置,包括大电流主充电机、主充电开关、控制器、均衡选通电路、端电压检测电路、若干转换开关组、DC-DC转换器、正极放电开关、负极放电开关、系统电源;一个转换开关组对应一个单体电池,所述控制器通过均衡选通电路分别与每个转换开关组连接;转换开关组包括正极CMOS开关电路、负极CMOS开关电路,DC-DC转换器正极通过正极CMOS开关电路与每个单体电池的正极连接;DC-DC转换器负极通过负极CMOS开关电路与每个单体电池的负极连接。利用CMOS开关电路代替传统的继电器来控制对单体电池的充电,CMOS开关电路具有功耗低、成本低、使用寿命长等优点,可有效降低生产成本。

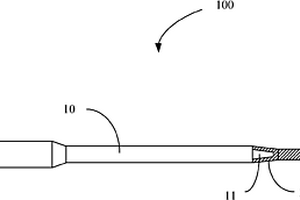

锂离子电池底部焊接用的焊针 769

 0

本实用新型公开的是一种锂离子电池底部焊接用的焊针,包括铜质针体和套设于所述铜质针体顶部的钨质焊头。通过改变焊针的结构,在高导电、高传热性的铜质针体顶端套设一高电阻、低导热性的钨质焊头,在焊接电池底部多层的紫铜或镍电极时,能提高焊接稳定性和可靠性,有效提高了电池的合格率。

叠片式锂离子二次电池 906

 0

本实用新型涉及一种空间利用率高、耐振荡、抗跌落、安全性能优的叠片式锂离子二次电池,由正极片、负极片依次层叠排布于隔膜的两面构成电极芯,并收纳于一端部开口的电池壳中,开口部由电池盖板密封,所述正极片、负极片均由活性物质涂敷在基体表面而形成,由基体延伸出来的细颈部分构成集流体,其中,集流体与金属片连接,金属片的另一端分别与电池盖板端子相连接,金属片上贴有起隔离作用的绝缘胶布。

锂离子电池极柱焊接防震结构 1054

 0

本实用新型公开了一种锂离子电池极柱焊接防震结构，其包括壳体、电芯卷芯、上盖、极柱及固定螺丝，电芯卷芯设置于壳体内，壳体上口由上盖密封，电芯卷芯由正极片、负极片及隔膜层叠排列并卷合而成，正极片及负极片分别凸伸形成接触片，极柱卡固于上盖上，接触片中部上开设有孔槽，极柱于壳体内部凸伸设有极柱片，极柱片中部开设有固持孔；接触片与极柱片周缘通过焊接进行固定并在接触片上形成点焊部，孔槽与固持孔匹配对接并通过固定螺丝连接在一起。本实用新型通过在接触片与极柱片焊接形成点焊部的基础上，增加固定螺丝将接触片与极柱片进一步卡固，防止接触片与极柱片在震动状态下分离，提高了产品导电效应及改善固定效果。

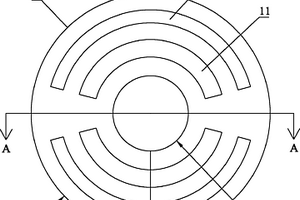

高功率圆柱型锂离子电池及绝缘上垫片 1058

 0

本实用新型涉及一种高功率圆柱型锂离子电池绝缘上垫片，它包括圆柱片状本体，于本体中心设有空心圆孔，本体围绕空心圆孔四周还设有极耳过孔，所述极耳过孔横截面成弧形。本实用新型的有益效果在于在圆形的绝缘片本体上开设弧形极耳过孔，能保证多个正极耳相对位置在任何情况下全部穿过半圆弧过孔，能有效防止正极耳与电池壳接触短路；最外端的实体凸起能减轻电池正极耳对隔膜、负极片的压迫；防止极组在电池壳内窜动，提高了电池的安全性能。

锂离子电池测试及电池极耳整形裁切一体装置 879

 0

本实用新型公开了一种锂离子电池测试及电池极耳整形裁切一体装置，包括机座，设置在机座上的半自动裁切机，半自动裁切机包括气缸，连接在气缸驱动端的裁切刀及整形压块，整形压块的下方设有固定在机座上的定位电夹具，其特征在于：在整形电池极耳的条形整形压块上镶装有正负两组探针，将正负两组探针分别由导线连接到装置外围的外接测试表笔用插座，插座数量正、负各1个或各2个，插座接内阻测试仪的正负测试表笔。本装置将原来电池电压内阻测试与电池极耳整形裁切需要分开作业的内容经过设计改进后进行了合并，提高了生产作业效率和降低作业劳动强度。

卷绕式软包装锂离子电池 971

 0

本实用新型公开了一种卷绕式软包装锂离子电池,包括电芯、电解液和封装膜,电芯和电解液密闭在封装膜内;所述电芯包括重叠卷绕的正负极片和隔膜,隔膜位于正负极片之间将两者隔开,所述正、负极片包括正、负极集流体以及涂覆在正、负极集流体两面的正、负极活性物质,所述电芯还包括正负极耳,分别将正负极片的电极从卷绕体中引出;位于电芯卷绕体最外层的集流体是正极集流体,且其末端长于负极集流体的末端。本实用新型有益的技术效果在于:将正极集流体末端延伸至负极集流体末端之外,有效地避免了正极集流体末端的毛刺刺穿隔膜,使正极片和负极片相接触而造成短路,提高了电池的安全性。

锂电池尺寸测量夹具 945

 0

本实用新型公开了一种锂电池尺寸测量夹具，旨在提供一种快速实现电池长度、极耳中心距、极耳边距同时测量并筛选的夹具装置。本实用新型包括电池载板（3）、定位块（4）、极耳槽（2）和固定连接在所述电池载板（3）上的电池长度标尺（5）、极耳中心距标尺（6），所述电池长度标尺（5）与所述极耳中心距标尺（6）相互垂直，所述定位块（4）与所述电池载板（3）相连接并与所述电池长度标尺（5）相互垂直，所述极耳槽（2）与所述电池载板（3）相连接并与所述极耳中心距标尺（6）相互垂直。本实用新型可广泛应用于电池尺寸测量领域。

聚合物锂离子电动汽车电池 1116

 0

本实用新型公开了一种聚合物锂离子电动汽车电池,包括外壳和设置在外壳内的多块电芯,所述电芯之间设有将它们隔开的铝板,位于电芯一端设有极耳,通过极耳与电路板上的卡槽焊接将电芯与电路板相连,有正、负极柱将其下部连接板上的勾脚焊接在电路板上与电路板连接;本实用新型结构合理、紧凑、使用稳定且性能好,是一种广泛应用于电动汽车上的电池。

叠片式锂电池 907

 0

本实用新型公开了一种叠片式锂电池,包括正负极片、正负极极耳和隔膜,所述的隔膜横截面呈连续Z形折叠,单个Z形隔膜的折叠两端分别插入成对的正极片和负极片,所述的首片正极片外向面是没有涂层的空箔面,正极片外向面上焊接有正极极耳;所述的末片负极片外向面也是没有涂层的空箔面,负极片外向面上焊接有负极极耳;中间成对的正负极片上均留有没有涂层的空箔边。本实用新型的极片制作过程简单,操作方法方便,可以大大提高员工的叠片效率。叠好的卷芯整齐度高,毛刺少,电池更加安全。极片的结构和叠片方法也非常适用于自动与半自动的机器叠片操作。

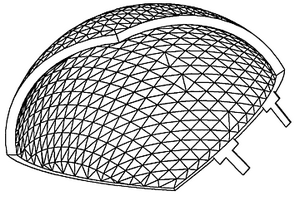

曲面形聚合物锂离子电池 968

 0

本实用新型公开的一种曲面形聚合物锂离子电池,包括:电池壳体、密封在电池壳体内的叠片电芯和电解液,所述叠片电芯的集流体伸出壳体形成电池的正负极,所述的壳体采用铝塑复合膜,该铝塑复合膜和其内包裹的叠片电芯弯曲成一定曲率半径的曲面。本实用新型可以平整贴合于球面或弧面,满足类似用电器对电池外型的需求。

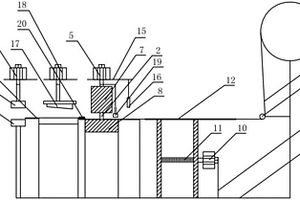

半自动的锂离子电池叠片装置 958

 0

本实用新型公开一种半自动的锂离子电池叠片装置,包括有工作台面和固定在工作台面上的极片定位件,在工作台面上还设置有支起绝缘隔膜卷的支架,位于极片定位件的上方设置有横向导杆,在横向导杆上设置有可沿导杆滑动的滑块,该滑块上安装有带缝隙的摆动杆。所述的横向导杆内部为气动轨道缸,气动轨道缸内的活塞与滑块固装。在横向导杆的两侧设置有光电开关,工作台面上设置有计数器,在工作台面的下方设置有脚踏开关。本实用新型的优点是,通过机械带动绝缘隔膜来回的摆动来完成电芯制作,避免人为的损坏绝缘隔膜,保证电池的质量,同时提高了生产效率。

软包装型锂电池自动保护电路 1126

 0

本实用新型公开了一种软包装型锂电池自动保护电路,包括电池保护芯片、串接在一起的第一电池和第二电池、充电控制MOS管、放电控制MOS管;还包括过充电保护支路,所述的过充电保护支路由薄膜开关S1、第三电阻R4、过充保护MOS管Q2和三端保险丝F1组成;所述的薄膜开关S1设置在第一电池BAT1和第二电池BAT2之间;薄膜开关S1受到电池的鼓涨挤压而闭合,过充保护MOS管导通,使得三端保险丝F1内部电阻的持续发热从而熔断保险丝,将电池包的负极与外部电路切断。该电路能在电池出现鼓胀时及时切断电池充电回路,禁止对发生鼓胀的电池继续充电,实现对电池的进一步保护。

锂离子电池正极极片及电池 981

 0

本实用新型属于电池生产制造的技术领域，具体涉及一种锂离子电池正极极片及电池，包括集流体，集流体包括沿长度方向依次设置的头段、中段及尾段；所述中段的两面均涂覆有功能涂层，所述功能涂层的表面涂覆有活性材料涂层；所述头段和所述尾段的两面均涂覆有绝缘涂层。所述功能涂层和所述绝缘涂层通过喷涂、凹版印刷或转移涂布进行涂覆。本实用新型通过优化极片的结构，能够降低正极集流体和负极接触短路的概率，有助于提高电池的安全性。
