高炉捅风口专用支架 993

 0

本实用新属于高温冶金技术领域，用于高炉休风时的捅风，具体涉及一种高炉捅风口专用支架。该装置包括支座，支撑槽，电机，六轮刚，所述的支撑槽固定在支座的上表面，电机的底座通过电机支座固定在支座上，电机的左侧设有主动齿轮，所述的支座的右侧远离支撑槽的一侧设有辅助支撑架，所述的支座的上部左右两侧对称设有耳环，所述的支撑槽内设有轴承，轴承的内圈焊接有六轮卡槽，所述的六轮刚左侧远离支撑槽的方向设有从动齿轮，所述的横杆的中间位置设有限位卡槽，竖杆的外侧设有手扶杆，所述的六轮刚右侧的端面设有楔形面。本实用新型是一种生产简便、快速，岗位操作安全性能高的高炉捅风口专用支架。

用于氧化铝分解槽的组合式列管换热装置 1057

 0

本实用新型提出了一种用于氧化铝分解槽的组合式列管换热装置，涉及冶金氧化铝生产领域，该组合式列管换热装置包括多个管壳式换热器，管壳式换热器具有壳体，壳体的两端分别设置有封头，封头和壳体的连接位置处设置有管板，封头和其对应的管板围合形成管箱，多个换热管并排排列设置在两个管板之间，换热管为无缝钢管且换热管的两端分别胀接连接在对应的管板上，壳体两端的侧壁上分别开设有冷却水入口和冷却水出口，两个封头上分别开设有料浆进口和料浆出口，多个管壳式换热器串联和/或并联连接，本实用新型提出的用于氧化铝分解槽的组合式列管换热装置，能够有效消除换热装置内的局部磨蚀问题，延长换热装置的使用寿命。

导电排冲洗装置 1173

 0

本实用新型属于冶金领域，具体涉及一种导电排冲洗装置，水源管路上连接有喷嘴，喷嘴的喷射方向与电解槽的槽沿上布置的导电排的延伸方向一致。采用上述方案，在电解槽周围布置水源管路，管路连接的喷嘴的喷射方向与电解槽的槽沿上布置的导电排延伸方向一致，保证冲洗时导电排能够被同时冲洗，既节省冲洗时间、又节约水资源，也降低了冲洗用水汇入循环电解液后电解液的处理量。

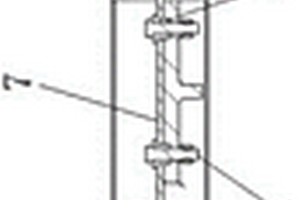

快速凝固的插芯取钢样装置 856

 0

本实用新型涉及一种快速凝固的插芯取钢样装置，属于冶金行业炼钢连铸生产技术领域。技术方案是：包含取样管（3）、密封塞（5）、冷却介质出口（6）、冷却介质进口（7）、阀门（8）、内环缝（9）和外环缝（10），取样管（3）为管壁具有一定厚度的圆管，取样管（3）的管壁上设有相互连通的内环缝（9）和外环缝（10），内环缝（9）设有冷却介质出口（6），外环缝（10）设有冷却介质进口（7），冷却介质进口（7）设有阀门（8）；密封塞（5）密封在取样管（3）的一端。本实用新型的有益效果是：将取样管快速插入到渣层界面区域以下不同深度，取样管内的钢液凝固后再将取样管提升上来，然后对钢样进行化学分析，指导高洁净钢液的冶炼。

引射在线水口烘烤装置 814

 0

本实用新型提出一种引射在线水口烘烤装置，涉及冶金设备技术领域；包括烘烤箱体和引射器；烘烤箱体设烘烤腔、水口入口和烟气出口；烘烤箱体下端设移动装置；引射器包括引射器外壳，其具有封闭端和开口端；引射器外壳设进气腔，其经烟气接口与烟气出口连接；引射器外壳内设引射器加速管、引射器混合管和引射器再加速管；封闭端设压缩空气接管，其延伸至引射器加速管内部。本实用新型结构简单，使用方便；运用拉法尔管的原理，充分利用压缩空气的动能，将中间包的热烟气引射到最大流速流经水口，实现快速的水口烘烤，提高烘烤温度。而且相比于传统的离线式烘烤也节约了大量的能源，避免发生人员烫伤危险。

适用于真空蒸馏炉的冷凝导气装置 984

 0

本实用新型涉及一种适用于真空蒸馏炉的冷凝导气装置，属于真空冶金炉设备技术领域。该装置包括中空石墨导气管和中间冷凝物收集盘，中空石墨导气管的底端与蒸发室内的蒸发盘连通，中空石墨导气管的顶端与冷凝室的冷凝盘连通，中间冷凝物收集盘固定套设在中空石墨导气管中部的外壁，中空石墨导气管中部的外壁上竖直开设有对称的空窗口且空窗口位于中间冷凝物收集盘内部。本冷凝导气装置对称的空窗口使金属蒸气可从空窗口区域逸出，并使金属蒸气在中空石墨导气管外部设置的中间冷凝物收集盘中冷凝，避免金属蒸气在导气管中的冷凝，堵塞导气管。

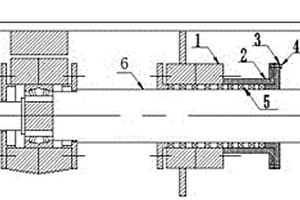

无料钟炉顶下密封阀轴封结构 1140

 0

本实用新型涉及一种无料钟炉顶下密封阀轴封结构，属于冶金行业高炉无料钟炉顶布料设备技术领域。技术方案是：液压缸（7）通过螺栓固定在阀壳底座上，液压缸（7）与传动轴（6）采用扁头连接，传动轴（6）贯穿于阀体内，传动轴（6）两端设有轴承，轴承内侧设置有V型组合密封圈（1），曲臂（9）过盈配合在传动轴（6）上，曲臂（9）与阀板（8）采用销轴连接，在靠近轴承内侧V型组合密封圈（1）的传动轴（6）上设置一个填料箱（2），在填料箱（2）内填充盘根（5），并通过螺栓（4）将压盖（3）固定在填料箱（2）上。本实用新型的有益效果是：能够降低下密封阀的泄漏率，延长使用周期，减轻环保压力，减少安全隐患。

涂机辊缝调整装置 874

 0

本实用新型属于冶金设备技术领域，涉及一种涂机辊缝调整装置。本实用新型包括涂料辊、拾料辊、拾料辊轴承座、直线导轨副、机架和涂机辊缝调整部；涂料辊、直线导轨副和涂机辊缝调整部均连接在机架上，且直线导轨副设置在涂料辊和涂机辊缝调整部之间；拾料辊通过拾料辊轴承座可移动的连接在直线导轨副上，且拾料辊的操作侧和传动侧分别与涂机辊缝调整部连接；涂料辊和拾料辊平行设置。本实用新型的蜗杆轴带动蜗轮回转运动，并通过安装在涡轮上传动螺母带动丝杠运动，丝杠通过其上测力计块带动拾料辊轴承座运动，方便的实现辊缝调整。本实用新型结构传动比大，精度高，操作侧和传动侧都设置有手动轮，可以实现两侧及单侧调整，操作方便且手段灵活。

高炉灰尘出灰转移装置 1166

 0

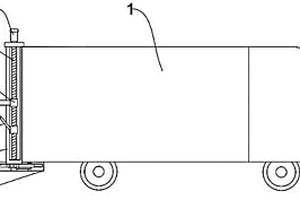

本实用新型提供了一种高炉灰尘出灰转移装置，属于冶金设备技术领域，包括吹灰部、收集本体、挡件、导向板，吹灰部用于将高炉收集仓内灰尘从出灰管吹出；收集车本体上端设有进灰管，进灰管一端伸入收集车本体的内腔，另一端与出灰管可拆卸连接，收集本体的侧壁上设有卸灰口及车门，车门转动控制卸灰口开闭，车门的转轴水平设置于卸灰口的上方；挡件数量两个且可折叠，挡件的两个侧面分别连接车门和设有卸灰口的侧壁；导向板倾斜设于收集车本体内，导向板较低端靠近卸灰口；喷水头设于收集车本体，用于打湿灰尘。本实用新型提供的高炉灰尘出灰转移装置，实现了灰尘的自动转移，提高了效率，有效防止了扬尘产生。

圆坯连铸机引锭杆杆身结构 908

 0

本实用新型属于冶金设备领域，具体涉及一种圆坯连铸机引锭杆杆身结构。本实用新型的技术方案如下：一种圆坯连铸机引锭杆杆身结构，引锭杆包括圆坯引锭头装配装置、中间段和尾段，中间段的每个链节两端加工成凸状和凹状，凸状的后链节和凹状的前链节配合通过销轴活动连接；所述链节包括两个侧板和连接板，所述连接板将两个侧板连接在一起，所述连接板与两个侧板之间形成上凹槽及下凹槽，所述上凹槽内设有连续排列的多块加强板，两块所述加强板之间的接口位于所述连接板的中间位置，所述加强板与所述连接板用螺栓副紧固在一起。本实用新型能够加强引锭杆杆身的承受力，解决了引锭杆杆身不稳定、相互撞击的问题。

耐磨防堵塞的下料管 734

 0

本实用新型公开了冶金生产技术领域的一种耐磨防堵塞的下料管，包括下料管主体，所述下料管主体的顶部固接连通有漏斗，所述漏斗的内腔上侧插入安装有安装架，所述安装架与漏斗的顶部之间均匀安装有第一减震器，所述下料管主体的内腔右侧壁固定安装有振动电机，所述振动电机的上方设置有固接于下料管主体内腔侧壁的挡块，所述下料管主体的左斜侧壁上固接有抵接板，所述抵接板的左侧平行设置有斜板，所述斜板与抵接板之间均匀安装有第二减震器，本实用新型结构简单，操作方便，适用于工业固体废弃物处置的下料过渡，通过控制开关控制振动电机启动，可实现下料管主体的震动，从而可避免物料在下料管主体中发生堵塞。

新型拉矫机 1057

 0

本实用新型涉及冶金设备领域的一种新型拉矫机，底座上前侧进料口处到后侧出料口处的上方还配合设置有挡板组件；挡板组件安装固定在中间主支撑架上；中间主支撑架的前面和后面分别设置有前侧压紧调节组件和后侧压紧调节组件；底座上还分别配合前侧压紧调节组件、后侧压紧调节组件设置有下部压紧调节组件；中间主支撑架上还配合设置有吊耳；该实用新型提供一种设备，通过该设备可以有效快速的生产出良好的板型，同时可以消除板面的浪边、浪形等缺陷，从而大大改善了薄板的平直度。

热轧薄板工作辊冷却系统 917

 0

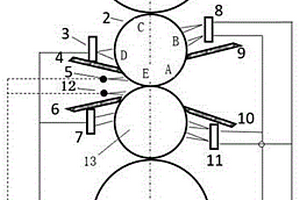

本实用新型涉及一种热轧薄板工作辊冷却系统，属于冶金行业热轧带钢生产设备技术领域。技术方案是：入口上集管（3）、入口下集管（7）、出口上集管（8）、出口下集管（11）、轧制变形区冷却上集管（5）和轧制变形区冷却下集管（12）均包含水梁和连接在水梁上的水嘴，入口上集管（3）和出口上集管（8）中的水嘴的喷水方向朝向上辊辊面，入口下集管（7）和出口下集管（11）中的水嘴的喷水方向朝向下辊辊面，轧制变形区冷却上集管（5）和轧制变形区冷却下集管中的水嘴的喷水方向分别朝向上辊和下辊与带钢的接触面。本实用新型的有益效果：能够降低轧辊温度，尤其是轧制变形区轧辊辊面的辊面温度，减少轧辊氧化膜脱落，延长轧辊寿命。

自动装矿控制系统 962

 0

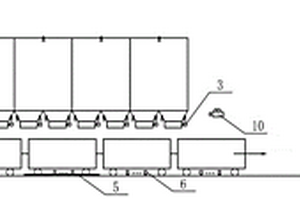

本实用新型属于冶金矿山设备控制技术领域，尤其是涉及一种自动装矿控制系统，其特征在于包括称重模块、车辆定位模块、料位检测模块和视频监控模块、分别与所述的称重模块、车辆定位模块、料位检测模块和视频监控模块相连接的放矿控制模。本实用新型使矿车在行进过程中完成装矿，同时通过在传统的装矿过程中增加检测仪表和定位传感器，根据矿车行进位置实时控制放矿闸门的开关，避免漏矿，提高装矿的效率，提高装矿的精准度，同时，将现场工人解放出来，避免恶劣生产环境对工人身体健康造成不利影响。

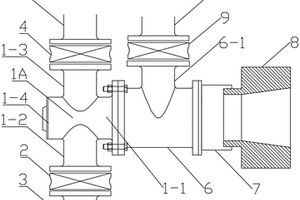

燃料烧嘴 707

 0

本实用新型涉及冶金设备领域，具体涉及一种燃料烧嘴。本实用新型的燃料烧嘴，包括多通路管件接头，所述多通路管件接头设有至少两个燃料输入接口和至少一个燃料输出接口，所述燃料输入接口通过燃料输入连接件与燃料输入管连接，所述燃料输出接口连接燃料输出管一端与所述燃料输出接口连接，另一端通过喷火嘴连接件与喷火嘴连接，所述燃料输出管侧壁设有风管接口，所述风管接口通过风管连接件连接风管。通过设置多个燃料输入接口，可将多种燃料引入到炉体喷火嘴处进行不同的处理。在不同的冶炼情况下灵活的选择燃料的使用，保证生产的顺利进行。使用不同燃料可满足多种工况需求。

轧机乳化液过滤装置 797

 0

本实用新型涉及一种轧机乳化液过滤装置，属于冶金行业轧机乳化液过滤设备技术领域。技术方案是：过滤罐（1）的侧面设有出液口（6），过滤罐的底部设有排污口（4）和进液口（5），进液口（5）与进液管（8）连接，进液管（8）与供乳泵出口主管道相连，出液口（6）与出液管（9）连接，排污口（4）上设有排污管（10），排污管（10）上安装有盲板（7）；滤芯（2）设置在过滤罐（1）内，滤芯（2）的顶端与滤罐（1）的顶部通过调节顶丝（3）连接，滤芯（2）的底端固定在过滤罐（1）的底部。本实用新型的有益效果是：能够保证生产所需的乳化液流量，减少喷嘴堵塞数量，减少喷嘴清理次数及时间，降低了带钢产生热划伤的频次。

燃烧器烧嘴砖的固定结构 876

 0

本实用新型提出一种燃烧器烧嘴砖的固定结构，涉及冶金设备技术领域；包括燃烧器本体和烧嘴砖本体；所述燃烧器本体包括支撑壳体；所述烧嘴砖本体内部埋设有锚固砖，所述锚固砖的一端设置于砖卡内，所述砖卡与支撑壳体连接。本实用新型结构简单，使用方便；锚固砖一端埋设在烧嘴砖本体内部，一端与连接于支撑壳体上的砖卡固定，从而将燃烧器本体与烧嘴砖本体连为一体。由于锚固砖与烧嘴砖本体都由耐火材料浇注而成，二者热膨胀系数相近，在高温条件下两者之间不会产生间隙，可以保证紧固连接，解决烧嘴砖脱落的问题。

钢包内衬渣线砖及其砌筑结构 797

 0

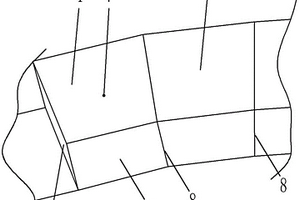

本实用新型一种钢包内衬渣线砖及其砌筑结构，属于冶金领域，渣线砖为六面体结构，从后端面至前端面，两侧向中心对称缩进，上、下端面为后宽前窄的等腰梯形面，且相互平行；从上端面至下端面，两侧向中心对称缩进，缩进稍度为3‑5%，前、后端面为上宽下窄的等腰梯形面，前、后端面相互平行，且斜度与钢包内侧壁的斜度一致；左、右端面相对长度方向的中心轴线镜像对称。砌筑结构中，渣线砖后端面与钢包永久衬面面接触；同一砌层两相邻渣线砖的上端面和下端面拼接，且相邻砌层的渣线砖互相压叠，竖缝错开，竖缝未连通在一条线上。可有效防止裂纹的产生和扩展，避免侵蚀过快，延长钢包内衬的使用寿命，钢包使用更加安全。

硬度高且耐锈蚀性能强的不锈钢锁紧螺母 987

 0

本实用新型公开了一种硬度高且耐锈蚀性能强的不锈钢锁紧螺母，包括锁紧螺母本体，所述锁紧螺母本体的表面设置有第一防护层，所述第一防护层包括加强层、耐腐蚀层和抗氧化层。本实用新型通过设计耐腐蚀层，提高锁紧螺母本体的耐腐蚀性能，通过设计加强层，硅化铬铁合金冶金层具有高硬度对任意浓度沸点的盐酸、硫酸、硝酸耐腐蚀的特点，可在盐酸、硫酸工业中使用，通过设计抗氧化层，聚氨酯涂料层具有附着力强、耐磨性好、硬度大以及耐化学品、耐候性好等优越性，氟碳涂料层具有耐候性、耐热性、耐低温性和耐化学药品性，而且具有独特的不粘性和低摩擦，从而达到使用寿命长的效果，解决了现有螺母使用寿命短的问题。

高炉轨道衡快速更换工装 800

 0

本实用新型涉及一种高炉轨道衡快速更换工装，属于冶金行业轨道衡更换设备技术领域。技术方案是：轨道衡轨道（3）固定在轨道衡称体（4）上，常规轨道（8）铺设在地面上，轨道衡轨道（3）和常规轨道（8）衔接在一起构成运输鱼雷罐的轨道；在轨道衡称体（4）两侧分别固定一个组装式龙门框架（1），所述组装式龙门框架（1）上设有电动倒链（2），电动倒链（2）连接在轨道衡称体（4）上，托运滚筒（6）设置在轨道衡称体（4）下方的基坑（5）内，常规轨道（8）上设有托运滚杠（7），卷扬机（9）上的钢丝绳与轨道衡称体（4）驱动连接。本实用新型的有益效果是：能够便捷安全的在受限空间内实现高炉轨道衡称体的更换，满足安装要求。

氯化镁净化除杂装置 811

 0

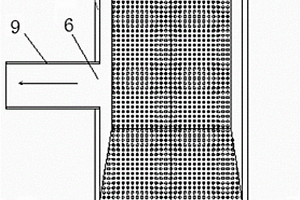

本实用新型公开了一种氯化镁净化除杂装置，属于冶金生产技术领域。解决了现有技术中海绵钛、低价物等细小颗粒物随氯化镁一起进入电解槽，降低电解槽的生产效率和使用寿命的问题。本实用新型包括与还原反应器底部固定连接的第一筒体(2)、第二筒体(3)和第三筒体(5)，所述第三筒体(5)位于第二筒体(3)的内部，所述第二筒体(3)位于第一筒体(2)的内部，所述第一筒体(2)、第二筒体(3)和第三筒体(5)上部均开设有凹槽，所述第三筒体(5)的下端与还原反应器的出料口连通，所述第一筒体(2)、第二筒体(3)和第三筒体(5)的顶部设置有无孔筛板(7)。本实用新型提高了电解槽的生产效率，延长了电解槽的使用寿命。

型钢开料机模块化机架 1165

 0

本实用新型公开了一种型钢开料机模块化机架，属于冶金轧钢技术领域，包括第一设备箱和第二设备箱，所述第一设备箱的顶部栓接有固定块，所述固定块的内腔设置有拆卸机构，所述第二设备箱的顶部栓接有限位块，所述固定块和限位块的中间部位装配有操作台，所述第一设备箱的内腔设置有清理机构，所述操作台的顶部栓接有固定板，所述第一设备箱和第二设备箱的顶部相应位置均栓接有支撑板。通过拆卸机构便于对操作台进行拆卸更换，根据不同的产品需求选择对应的加工模块，提高了工作效率，通过清理机构对碎屑进行清理，避免碎屑占用了有限的加工空间，同时减少了设备磨损，延长了使用寿命。

钢厂用垃圾清运车 755

 0

本实用新型涉及一种钢厂用垃圾清运车，属于冶金行业垃圾搬运设备技术领域。技术方案是：车厢（1）的侧面上固定安装有工具箱（2），工具箱（2）的内部设置有旋转机构，所述旋转机构包括传动轴（4）和固定安装于传动轴（4）一端的转盘（5），传动轴（4）的另一端固定连接有摆杆一（6），转盘（5）的侧面上滚动连接有活动架（7），活动架（7）上设置有多个与转盘（5）外轮廓相配合的弧形槽，相邻两个弧形槽之间开设有与摆杆一（6）上的固定桩相配合的限位槽（8），限位槽（8）上表面与套筒（3）的底部固定连接，套筒（3）与工具箱（2）转动连接。本实用新型的有益效果是：能将钢渣从底部送到车厢上方，并将钢渣倒入车厢内，工作效率较高。

防撞的小直径钢卷鞍座 1123

 0

本实用新型涉及一种防撞的小直径钢卷鞍座，属于冶金行业镀锡生产线工艺设备技术领域。技术方案是：三角形支撑装置（1）是由斜向面板（2）、底板（3）和三角筋板（4）组成的三角形结构，Z型连接装置（6）是由搭接板（7）、连接板（8）和支撑板（9）组成的Z型结构，橡胶垫板（11）、Z型连接装置（6）中的连接板（8）和三角形支撑装置（1）中的斜向面板（2）通过连接螺栓（13）和螺母（14）连接在一起，橡胶垫板（11）与钢卷接触，连接板（8）位于橡胶垫板（11）和斜向面板（2）之间。本实用新型的有益效果是：避免了转运小车横向与钢卷侧面发生碰撞事故，同时延长了橡胶垫板的使用寿命。

铁水罐加盖装置 975

 0

本实用新型公开了一种铁水罐加盖装置，涉及冶金冶炼技术领域，包括支架，所述支架的顶部下方固定安装有水平设置的盖体，所述支架的内侧设有运输车，所述运输车的上表面固定安装有升降台，所述升降台的上方设有铁水罐。本实用新型盖体固定不动，通过升降铁水罐完成铁水罐的加盖，可在盖体上添加辅助机构用于有害气体的排放和能量回收；盖体与铁水罐为分离式结构，避免了盖体设在铁水罐上影响后续铁水罐的移动、倒液；并且加盖机构简单，加盖时各机构运动区间小。

用于烧结矿、焦炭转鼓实验的接料转运装置 976

 0

本实用新型公开了一种用于烧结矿、焦炭转鼓实验的接料转运装置。属于冶金行业，烧结矿、焦炭转鼓实验领域。包括转运部件、接料部件和连接部件；所述接料部件通过连接部件连接在所述转运部件上的升降杆上，所述转运部件为一个长方体的箱体，其包括相互连接的背板、左右两侧的侧板、底板及两扇可开合的前门等设备；本装置解决了烧结矿、焦炭冷强度测定时人工搬运上下料、损耗大问题，具有有益效果；本实用新型可以降低烧结矿、焦炭转鼓过程中待测物料转移时的损耗，提高测定结果准确性，可实现转鼓实验半自动化操作，降低劳动强度。

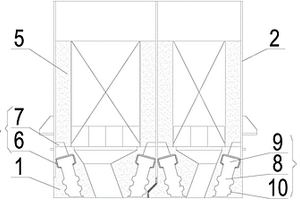

麦尔兹石灰窑防堵塞装置 933

 0

本实用新型公开了一种麦尔兹石灰窑防堵塞装置，属于钢铁冶金技术领域，包括顶部设有拨火门的窑炉中间通道、三棱柱和进气口，所述三棱柱平卧设在所述窑炉中间通道的底部，所述三棱柱的两个三角面分别与所述窑炉中间通道的前壁和后壁无缝相连接，所述进气口靠近所述三棱柱开设在所述窑炉中间通道的下部，所述进气口连接有用于吹气的空气炮。本实用新型解决现有麦尔兹石灰窑中间通道堵塞导致窑炉工况劣化，被迫降低设置产能的问题。

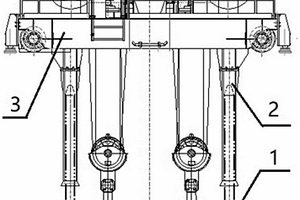

自动定位轧辊吊具 759

 0

本实用新型涉及一种自动定位轧辊吊具，属于冶金行业热轧带钢技术领域。本实用新型的技术方案是：所述导向套筒（2）安装在起重机小车（3）上，导杆机构（1）安装在吊具（4）上，起重机小车上的导向套筒位于吊具上的导杆机构正上方，导杆机构（1）和导向套筒（2）形状相匹配。本实用新型避免在吊运过程中的晃动，在起重机到达指定位置停止后，可立即启动下降操作，无须考虑吊具在最高位的启动、运行、停止时的晃动问题，在保证设备精度的情况下，提高了运输效率。

金属连铸喂钢带机用电磁振动器 1103

 0

本实用新型属冶金连铸设备领域，尤其涉及一种金属连铸喂钢带机用电磁振动器，它包括塑料支撑架（1）及线圈（2）；在塑料支撑架（1）的中部区域设有柱形槽口（3）；在柱形槽口（3）内设有柱形永久磁芯（4）；柱形永久磁芯（4）与柱形槽口（3）动配合；在柱形永久磁芯（4）的中部区域横向设有钢带插口（5）；在柱形永久磁芯（4）内纵向设有螺杆通道（6）；柱形槽口（3）的底部固定设有柱塞（7）；柱塞（7）上设有螺杆卡具（8）；螺杆卡具（8）中的螺杆（9）经螺杆通道（6）伸入钢带插口（5）内；所述螺杆通道（6）与螺杆（9）滑动相接。本实用新型操作简单，钢带更换方便，功能稳定，使用寿命长。

混合机加水装置 1008

 0

一种混合机加水装置，属于冶金机械设备领域，用于解决混合料老式加水管加水不均匀、加水孔易堵塞、检修次数多等问题。该装置构成由加水管1、法兰排污口2、加水孔3、连接板4、固定杆5组成。该装置结构简单、加水均匀、不易堵塞、维修方便，对提高混合料熔剂的消化程度，提高料温和透气性，减少设备故障停机，保障烧结矿生产顺利进行有重要作用。
