向金属熔体加入活性轻金属的坩埚 873

 0

本实用新型涉及一种向金属熔体加入活性轻金属的坩埚，属于冶金机械技术领域。该向金属熔体加入活性轻金属的坩埚包括下层坩埚、上层坩埚、坩埚盖和气孔，坩埚分为可拆卸的下层坩埚和上层坩埚两部分，上层坩埚顶部设有坩埚盖，上层坩埚底部表面均匀设有气孔。本装置结构简单，生产成本低、使用灵活、抗氧化性能高，可保证实验人员的人身安全，提高装置的操作安全性，有利于促进新工艺的研究和开发。

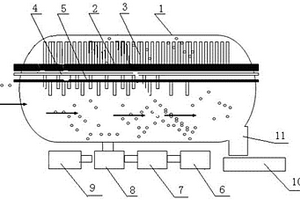

烧结混料滚筒刮料装置 974

 0

本实用新型涉及一种烧结混料滚筒刮料装置，属于冶金行业烧结混料设备技术领域。技术方案是：包含滚筒（1）、滚筒横梁（2）、钢丝刷（3）、蒸汽管（4）、加水管（5）、电机（6）、减速机（8）和下料口（11），电机（6）通过减速机（8）与滚筒（1）驱动连接，滚筒（1）内设有滚筒横梁（2）、蒸汽管（4）和加水管（5），滚筒（1）的出料端设有下料口（11），钢丝刷（3）包含多根钢管和多根钢丝绳，多根钢管均匀的固定在滚筒横梁（2）上，每根钢管内均设有一根钢丝绳，钢丝绳的一端靠近滚筒（1）的内壁。本实用新型的有益效果是：能够彻底清除滚筒内壁上的粘料，避免滚筒电机因超负荷运转而造成的损坏以及电能的浪费。

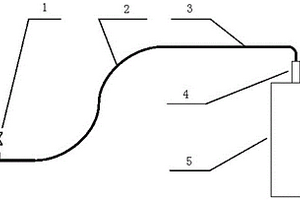

连铸中间包冲击区烘烤装置 1118

 0

本实用新型涉及一种连铸中间包冲击区烘烤装置，属于冶金行业连铸生产设备技术领域。技术方案是：包含点阀箱氧气阀门（1）、氧气软管（2）、金属氧管（3）、烧嘴吸气管（4）和烧嘴（5），烧嘴吸气管（4）的一端与烧嘴（5）连通，烧嘴吸气管（4）的另一端与大气连通，所述金属氧管（3）呈折弯状，弯曲角度为90度，金属氧管（3）的一端插入与大气连通的烧嘴吸气管（4）内，金属氧管（3）的另一端与氧气软管（2）的一端连接，氧气软管（2）的另一端与点阀箱氧气阀门（1）连接。本实用新型通过对冲击区烧嘴富氧送风，解决中间包冲击区烘烤温度低的状况，提高了冲击区烘烤温度，降低中间包钢水温降和热损失，减少翻包事故。

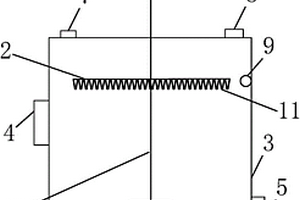

脱硫浆液消泡罐 807

 0

本实用新型公开了冶金环保设备领域的一种脱硫浆液消泡罐，以解决目前脱硫灰制备浆液过程中产生大量气泡影响脱硫系统稳定运行的问题。它主要由罐体、搅拌轴、搅拌桨和刮臂组成，搅拌轴从罐体上部伸入罐体内，搅拌桨固定安装在搅拌轴下部，刮臂固定安装在搅拌轴上部，刮臂上分布有朝下的锯齿，在罐体顶部区域分别开有加水加药口和出气口，在罐体侧壁比刮臂稍低位置设有进料口，在罐体底部开有排渣口，排渣口之上的罐体侧壁开有出料口，在罐体侧壁与刮臂同高度位置安有液位计。本实用新型通过投加药剂和刮臂旋转破碎共同消泡，同时具备化学消泡和物理消泡功能，消泡效果显著，满足了脱硫系统的工作需要。

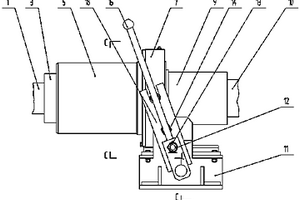

长行程齿形离合装置 912

 0

本实用新型属于冶金机械技术领域，具体涉及一种长行程齿形离合装置。包括支座、拨叉、手柄、拉杆一、拉杆二和联轴组件，所述联轴组件可滑动的设置在所述支座上，所述拨叉一端与所述支座转动连接、另一端与轴联组件活动连接，所述手柄与所述支座转动连接且与所述拨叉同轴，所述联轴组件位于所述拨叉之间；所述支座两侧设置有立板；所述拉杆一穿过所述立板和拨叉、两端头配合螺母固定；所述拉杆二穿过所述手柄、拨叉和立板，两端头配合螺母固定。本实用新型行程长，留有足够的空间使得工作轴转向；且长时间承受轧机工作时产生的轴向力、径向力及各个方向冲击震动不会松脱。

扇形包翻转装置 833

 0

本实用新型提供了一种扇形包翻转装置，属于铸造冶金浇注技术领域，包括用于承托扇形包且可定轴转动的包架、扇形齿轮、齿条、驱动机构，扇形齿轮与包架相连接；齿条与扇形齿轮啮合；驱动机构用于推动齿条匀速移动，驱动机构借助于齿条的移动带动所述扇形齿轮及与扇形齿轮相连的包架同步转动浇注铁水。本实用新型提供的扇形包翻转装置结构更加稳定且扇形包翻转速度更易掌控。

连铸中间包包盖吹氩装置 723

 0

本实用新型属于钢铁冶金技术领域，具体涉及连铸中间包包盖吹氩装置，是针对现有吹氩时间长且置换不彻底所提出的，其包括：送气总管和吹氩管，送气总管的一端通过管道连接件与至少一个吹氩管连通，吹氩管包括盖板、吹氩外管和吹氩内管，吹氩外管同轴套设在吹氩内管外部，且两者间留有间隙，盖板固定在吹氩外管的顶端，吹氩内管的顶端穿过盖板与管道连接件连通，吹氩内管底端设有气体喷射口，吹氩外管底端和侧壁上分别开设有底部通孔和侧壁通孔，底部通孔与气体喷射口同轴设置，侧壁通孔通过吹氩内管与吹氩外管间形成的气流通道与气体喷射口连通，底部通孔的内径介于气体喷射口内径与侧壁通孔内径之间。本实用新型吹氩效果好，置换气体时间短。

钢板坯位置调整装置 848

 0

本实用新型涉及一种钢板坯位置调整装置，属于冶金装备领域。包括调整装置、固定装置、轨道盖板（7），固定装置装配在轨道盖板（7）上，调整装置与固定装置装配连接。本实用新型结构较轻，可以手动搬运安装，操作方便。钢板坯出现异常时，操作人员可迅速赶至现场进行调整，减少了联系天车，天车挂吊具，天车起落的时间，解决中间坯及轧后钢板歪斜处理时间长的问题，有效的减少了废次降品量。

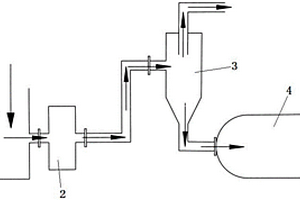

高风化细粉矿湿法球磨制浆系统 931

 0

本实用新型公开了一种高风化细粉矿湿法球磨制浆系统，涉及湿法冶金技术领域，提供一种能够减少不必要的高风化细粉矿湿法球磨制浆系统。高风化细粉矿湿法球磨制浆系统包括依次设置并通过物料通道连接的制浆槽、送浆泵、旋流器和湿法球磨机，高风化细粉矿和水在制浆槽内治成矿浆，送浆泵能够将矿浆输送至旋流器，旋流器能够分离出粗矿矿浆和细矿矿浆，湿法球磨机接收粗矿矿浆并磨细。本实用新型能够基本消除不必要的磨细，避免细度合格矿物过磨；也能够减少湿法球磨机工作量，减少的湿法球磨机的磨损和能耗。

烧结机松料器 1040

 0

本实用新型公开了一种烧结机松料器，属于冶金工业生产设备技术领域，包括机座和松料杆，机座上设有至少两个带有通孔的侧板，相邻的两个侧板之间设有若干固定套，固定套上设有固定销，松料杆的一端为固定端，另一端为松料端，固定端上设有定位孔，松料杆的固定端插在固定套中，并通过固定销插入定位孔中锁紧，固定端为圆柱结构，松料端为内部中空的锥形结构，松料端的直径从与固定端相接的首端至末端逐渐变小。本实用新型结构简单，松料杆更换方便便捷，能够避免松料过程中杂物挂在松料杆末端造成的松料杆受力变形，同时能够通过蒸汽对混合料加温并提高混合料透气性。

金属板带材辊式淬火机移动机架提升装置 875

 0

本实用新型属于冶金设备技术领域，提供一种金属板带材辊式淬火机移动机架提升装置。具体包括液压阻尼器底座、销轴、液压阻尼器、液压阻尼器罩、叉头、升降机丝杠、升降机底板、螺旋升降机。该提升装置用螺旋升降机来实现移动梁的上升和下降，根据钢板的厚度调节移动梁上喷嘴与钢板的距离，方便快捷。该提升装置具有机构简单、维护方便、故障率低、辊缝维持精度高等优点，能够满足辊式淬火机正常生产对高精度辊缝的需求。

高温溜槽保温隔热装置 935

 0

一种高温溜槽保温隔热装置，属于冶金领域生产辅助设施，它由长方形金属框架、耐热纤维板、手柄组成，长方形耐热纤维板嵌装在长方形金属框架内，两个手柄与长方形金属框架焊接；手柄高度是60mm；长方形金属框架的长度是1200mm，宽度是360mm，高度是30mm。本实用新型克服了溜槽使用前温降大的问题，达到顺利浇钢，提高生产效率，提升产品质量，降低生产成本，增加效益的目的；杜绝高温溜槽吊运放置过程中造成作业人员灼烫伤害事件的发生，消除安全隐患。

抗高温烧结的球笼万向节 847

 0

一种抗高温烧结的球笼万向节，主要用于冶金、石油机械和特种车辆上使用。外套一和外套二的球面上分别带有轴向延伸的油槽，内套一和内套二的球面上带有环形油槽，保持架一和保持架二为工具钢材料经氮化处理，保持架一和保持架二表面带有聚四氟乙烯涂层。本实用新型能够在高速、重载、大角度的工作条件下，全寿命长期正常工作，可杜绝由于高温烧结而造成的球笼卡死失效，和设备与车辆意外停机的情况发生。

金属粉末收粉装置 949

 0

本实用新型涉及粉末冶金技术领域，具体的公开了一种金属粉末收粉装置，包括支撑架、托盘和收粉罐，支撑架的内部固定安装有液压杆，液压杆的顶部固定设置有四棱柱的固定柱，固定柱滑动穿过液压杆，托盘的底部开设有嵌套槽，嵌套槽嵌套在固定柱顶部，嵌套槽两侧在托盘底部开设有插槽，收粉罐放置在托盘的内部；托盘的侧壁设置有固定件，固定件包括夹紧块、伸缩杆和手柄，夹紧块固定连接在伸缩杆的内端，伸缩杆穿过滑动穿过托盘的侧壁，伸缩杆的外端转动连接在手柄的端部，手柄端部固定连接有偏心弧形块,伸缩杆上嵌套有弹簧,伸缩杆包括内杆和外杆。本实用新型优点：结构简单，操作方便，固定牢靠，适用能力强，提高了工作效率。

注射坯潜浇口料把去除的装置 842

 0

本实用新型公开了一种注射坯潜浇口料把去除的装置，主要包括刀口固定滑块等，底板上通过支撑板支撑安装固定板，固定板一侧安装挡板，挡板内侧顶部安装导向板，导向板下方安装定位板，导向板将注射坯导向进入定位板中定位，定位板下方安装刀口固定滑块，刀口固定滑块上安装刀口，刀口切割定位板中注射坯上的料把，刀口固定滑块横向安装有滑块导杆进行移动时导向。本实用新型解决了粉末冶金注射坯潜浇口料把去除问题，可以同时对多个产品工作，在保证品质同时超越了一般人工效率，降低了制造成本；有效代替了人工作业，应用于QC88耳机部件注射坯潜浇口料把的去除，效率最多由之前2800/人/小时提高到3600以上。

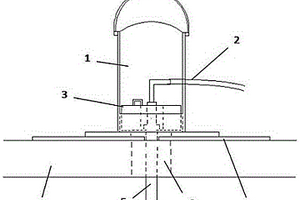

中间包固定式偶头连续测温装置 1064

 0

本实用新型涉及一种中间包固定式偶头连续测温装置，属于冶金行业连铸设备技术领域。包括托架（1）、连接线（2）、底座（3）、连续测温偶头（5）、石棉毡垫片（7），所述托架（1）由下到上依次由圆环形底部圆盘（17）、圆柱筒体（19）、半圆柱形的敞开筒体（18）组成，所述底座（3）为圆柱形，外径与圆柱筒体（19）的内径相匹配，中心设置有圆孔（14），所述连续测温偶头（5）穿过圆孔（14），一端伸入中间包包盖（4）的中间包包盖孔（6），另一端与连接线（2）相连，所述石棉毡垫片（7）置于托架（1）的底部。由于采用组合安装的方式，各部分零件拆卸方便，便于更换偶头、吊运。连续测温偶头安装牢固，测温准确。

用于高碳铬铁冶炼工艺的多级除尘系统 1118

 0

本实用新型公开了一种用于高碳铬铁冶炼工艺的多级除尘系统，涉及高碳铬铁冶炼技术领域，包括多级除尘组件，所述多级除尘组件的箱体中，被一块隔板分隔为粗尘处理腔室和细尘处理腔室，其中，粗尘处理腔室和细尘处理腔室中分别对应安装有用来过滤烟气中灰尘的滤袋，实现了分级处理的功能，该种方式在处理烟气中的灰尘时，效率更高，并且让整个除尘系统不出在超负荷的状态下运行，处理后得到的粗尘和细尘分别落入对应的收集仓中，方便灰尘后期的处理，很大程度上提高了现有除尘系统的实用性能，让除尘系统更加适用于冶金行业的使用，并且通过烟尘降温组件，可以对带有温度的烟尘进行降温处理，防止对后续的滤尘构件造成损伤。

沙浴用加热炉支架 892

 0

本实用新型涉及一种沙浴用加热炉支架，属于冶金行业实验电炉加工制造设备技术领域。技术方案是：包含沙浴箱（1）、支撑腿（2）、轴套（3）、可转动把手（4）、托盘（5）、凹槽（6）和横梁（7），所述沙浴箱（1）为上方具有缺口的圆柱形，托盘（5）上设有多个与支撑腿（2）相配合的凹槽（6），沙浴箱（1）的两侧分别设有两个支撑腿（2），所述两个支撑腿（2）的上端通过一个轴套（3）与沙浴箱（1）转动连接，两个支撑腿（2）的下端分别固定在托盘（5）的凹槽（6）内，可转动把手（4）固定在沙浴箱（1）的一侧。本实用新型的有益效果是：实现试样快速、安全的埋沙热处理，进一步提高了温度均匀性。

热轧带钢头生产线 1066

 0

本实用新型涉及一种热轧带钢头生产线，属于冶金行业钢渣处理设备技术领域。技术方案是：包含提纯机、分选机、预热炉和成型轧机，提纯机、分选机、预热炉和成型轧机按照原料的输送方向依次顺序布置，提纯机和分选机之间、分选机和预热炉之间以及预热炉和成型轧机之间均设有物料输送带。本实用新型的有益效果是：（1）提纯机锤击效果好，能够使渣鉄彻底分离，保证铁品位达到95%以上，满足钢铁企业冶炼的使用要求，而且方便更换环锤和检修作业；（2）预热炉翻转效果好，物料受热均匀，而且能够减小设备由于振动产生的噪声；（3）能够将不同形状和尺寸的渣铁轧制成片状物，同时将片状物切成长条状，作为热轧钢带头供炼钢使用，成材率高。

新型干气密封结构 738

 0

本实用新型涉及密封装置领域，一种新型干气密封结构可用于化工或石油、石化及冶金等领域大型运转设备，转速大于20000rpm，干气密封旋转部件线速度大于130m/s的动设备，包括主密封系统、辅助密封系统和整体装置,所述主密封系统设置在辅助密封系统左端，所述整体装置设置在主密封系统左端，主密封系统和辅助密封系统的静环座通过一二级静环座连接螺栓8进行连接，形成干气密封的整体静环座，干气密封密封气系统由传动螺栓、隔离气入口、密封气入口、密封气出口和主密封气入口组成，形成气膜，保证动静环气体润滑，满足正常运行。

辊底式热处理炉换辊随动小车 769

 0

本实用新型涉及一种辊底式热处理炉换辊随动小车，属于冶金行业辊底式热处理炉设备技术领域。技术方案是：包含丝杠（2）、丝母（3）、吊钩（4）、车架（5）和车轮（6），所述车架（5）包含支撑板（5‑1）和支撑腿（5‑2），支撑板（5‑1）的下方固定四个支撑腿（5‑2），每个支撑腿（5‑2）的下方均设有一个车轮（6），丝母（3）固定在支撑板（5‑1）上，丝杠（2）穿过支撑板（5‑1），丝杠（2）与丝母（3）螺纹连接，丝杠（2）与支撑板（5‑1）垂直布置，丝杠（2）的下端设有吊钩（4）。本实用新型的有益效果是：能够方便辊底式热处理炉内的辊子的更换，结构结构，安全可靠。

轧辊轴承快速接头拔取工具 839

 0

本实用新型涉及一种轧辊轴承快速接头拔取工具，属于冶金行业冷轧轧辊轴承安装设备技术领域。技术方案是：抱臂A（5‑1）和抱臂B（5‑2）分别铰接在支架（9）上，抱臂A（5‑1）和抱臂B（5‑2）的一端为弧形，相对布置，抱臂A（5‑1）和抱臂B（5‑2）的另一端通过抱臂弹簧（12）连接，抱臂A（5‑1）和抱臂B（5‑2）之间设有楔形块（10），所述楔形块（10）通过调节螺栓（14）固定在支架（9）上，拉绳（15）的两端分别设有一个钩在抱臂A（5‑1）和抱臂B（5‑2）上的咬钩（6），拉绳（15）固定在压杆（8）上。本实用新型的有益效果是：能够实现快速接头中的公头和母头快速分离，节约更换支撑辊的时间。

铁水渣厚度测量装置 741

 0

本实用新型公开了一种铁水渣厚度测量装置，属于冶金技术领域，为解决现有铁水渣厚度人工测量精度低等问题而设计。本实用新型铁水渣厚度测量装置包括测量组件、第一测距仪、第二测距仪和控制装置；测量组件可相对于待测铁水包上下运动，测量组件包括两个相对设置且断开的电极；第一测距仪用于测量测量组件在初始位置时与铁水包中铁水渣层的上表面在竖直方向上的距离；第二测距仪至少用于在两个电极向下运动至刚与铁水接触导通时测量测量组件与测量组件的初始位置在竖直方向的距离；控制装置用于控制测量组件上下运动且用于根据两个测距仪的检测结果计算铁水渣的厚度。本实用新型中，铁水渣的厚度的测量结果更准确，为炼钢下一工序提供可靠的数据依据。

缆式线型感温火灾探测器 1066

 0

本实用新型公开了一种缆式线型感温火灾探测器，包括底座，所述底座上端两侧焊接有支架，所述支架内侧设有绕线盘，所述绕线盘内部固定连接有主轴，所述主轴一端贯穿支架且设置有轴承座，所述主轴另一端贯穿支架且衔接有把手。本实用新型通过安装的绕线盘，避免在安装时出现感温电缆互相缠绕的情况，提高了工人安装的效率，具有良好的市场前景，通过安装的可融化的绝缘材料层和可融化的半导体材料层，抗干扰性强，可广泛用于火灾的早期探测及电力、冶金、石化等工业领域各类长隧道、传送带、大型生产车间、仓库、轨道交通等环境恶劣场所，通过安装的油膏，防止在安装过程中出现一号弹性导体和二号弹性导体断裂的情况，适合大批量生产使用。

不锈钢复合板低温感应加热制造设备 806

 0

本实用新型涉及冶金技术领域，尤其是一种不锈钢复合板低温感应加热制造设备，包括机体，机体顶部一端固定有主动辊，机体上靠近主动辊的一侧固定有隔断室，隔断室与机体相接处分别固定有第一伸缩杆和第二伸缩杆，第一伸缩杆和第二伸缩杆底部均固定有隔断板，隔断室顶部固定有真空机，机体远离主动辊的一端固定有加工室，加工室与机体相接的一端固定有第三伸缩杆，加工室顶部内侧连续固定有电容补偿器和感应加热器，加工室顶部外侧固定有中频电源，加工室顶部远离中频电源的一端固定有惰性气体填充器，本实用新型能保证金属板加工过程中的无氧化进行，并且通过感应加热的方式节省能源，提高加工质量。

保温盖及炉体 1058

 0

本实用新型提供了一种保温盖及炉体，涉及冶金与材料的制备领域。保温盖包括盖体和底板，盖体与底板连接，且底板与盖体形成一空腔，盖体上设有进气孔，进气孔与空腔贯通连接，底板上设有出气孔，出气孔与空腔贯通连接；进气孔用于向空腔提供惰性气体；空腔用于对惰性气体预热处理，得到热惰性气体；出气孔用于将热惰性气体提供至一炉体。通过该保温盖向炉体持续提供加热的惰性气体，具有热量耗损低和抗氧化能力强的优点。

氧化镥沉淀装置 957

 0

本实用新型公开了一种氧化镥沉淀装置，属于湿法冶金设备领域，旨在提供一种能够方便对沉淀筒内壁粘附的残留物料进行清理，使其不易受到腐蚀的氧化镥沉淀装置，其技术要点是，一种氧化镥沉淀装置，包括顶部与底部分别设置有进料管和出料管的沉淀筒；沉淀筒上开设有贯穿其侧壁的竖直的导向缺口，沉淀筒的内壁环绕设置有与其内壁抵触的刮板，刮板远离沉淀筒内部的一侧连接有穿出沉淀筒侧壁的连接板；沉淀筒的侧壁内中空并设有与其弧度相同的封板，封板上设有穿出沉淀筒侧壁外的移动柱，沉淀筒的侧壁上设有供移动柱延沉淀筒圆周运动的滑槽；当连接板的上侧与导向缺口的上侧壁抵触时，连接板的下侧与封板的上侧抵触。

煤粉输送设备 996

 0

本实用新型提供一种煤粉输送设备，包括输送管道，所述输送管道前端上部设置进料口，输送管道后端下部设置出料口，所述输送管道沿煤粉输送方向向下倾斜设置，在输送管道前端端部进料口前方设置端部挡板，端部挡板上设置若干排大气嘴，大气嘴出气方向与输送管道输送方向平行，在输送管道底部设置底部挡板，底部挡板上设置若干排小气嘴，所述大气嘴通过第一输气管道连接氮气罐，小气嘴通过第二输气管道连接氮气罐，在第一输气管道上设置第一压力调节阀，在第二输气管道上设置第二压力调节阀。该输送设备结构简单，适用于冶金行业中煤粉的短距离输送，且具有输送安全稳定、维护方便的优点。

喷雾增强吸收激光熔覆的装置 783

 0

本实用新型公开了喷雾增强吸收激光熔覆的装置，该装置包括水冷系统、操控系统、激光熔覆系统、送粉系统和喷雾增强系统，装置简单、成本低；利用该装置进行激光熔覆的方法，在增加吸收层后进行激光熔覆，可提高激光能量利用率及熔覆效率，增强激光熔覆层和基材的冶金结合性。

带式过滤机集液槽结构 727

 0

本实用新型涉及钒冶金设备领域，尤其是一种有效实现物料固液分离，且较好的控制滤液浓度的带式过滤机集液槽结构，包括带式过滤机本体，所述带式过滤机本体内设置有集液槽，所述集液槽为倾斜布置，所述集液槽倾斜的最低端与分液槽连通。在实际使用时，集液槽上的物料由于集液槽的倾斜布置，可以在重力作用下自然的向集液槽的低点流动，由于可以使滤液和物料沿集液槽倾斜面均匀流下，因此也就顺利的实现了固液分离，这样的分离方式也防止了积料的产生，杜绝了集液槽积料的现象，大大的降低了操作工人的劳动强度。本实用新型尤其适用于氧化钒的滤液和物料分离之中。
