有色金属加工技术理论与应用

锂离子极片电池包注液及开口激活方法 850

 0

本发明公开了一种锂离子极片电池包注液及开口激活方法，包括将待注液激活锂离子极片电池包的电压采集线束、正极总线和负极总线的对外接线头引出温度和气压条件可控的可密闭环境外；然后密闭并通入氮气等保护性气体形成温度和气压等条件可控的密闭的保护性气体环境，并在其中进行注液；排空多余电解液，将待注液激活锂离子极片电池包的正极总线、负极总线和电压采集线束的对外接线头连接激活设备，在温度和气压条件可控的密闭的保护性气体环境中进行激活。本方法针对堆叠、焊接后的锂离子极片容量单元，而不是传统工艺中的单体电芯，注液和开口激活后再进行密闭封装，形成成品电池包，解决了目前没有锂离子极片电池包注液及开口激活方法的问题。

基于内嵌光纤传感器的锂离子电池荷电状态估计方法 1067

 0

本发明公开了一种基于内嵌光纤传感器的锂离子电池荷电状态估计方法，包括以下步骤：S1.在锂离子电池内部石墨负极表面贴附带有FBG传感器系统的光纤；S2.在实验室条件下对S1中的FBG传感器系统进行标定；S3.拟合标定用电极应变和SOC间的函数关系，得到SOC‑电极应变函数；计算SOC‑电极应变函数的一阶导数并依此划分SOC‑电极应变的敏感/非敏感区；S4.在真实工况下，计算实际电极应变；S5.在真实工况下，测量锂离子电池电流，实时估计SOC。本发明通过将FBG传感器系统嵌入锂离子电池采集内部电极应变数据，实现基于锂离子电池内部状态信息的SOC估计，将SOC‑电极应变函数关系和安时积分算法融合，从而保证算法的准确性，具有电池管理系统应用价值。

锰掺杂锂化三氧化钼正极材料的制备方法 953

 0

本发明属于锂离子电池电极材料的制备技术领域，具体为锰掺杂锂化三氧化钼正极材料的制备方法，用以进一步提升三氧化钼正极材料的电化学性能。本发明锰掺杂锂化三氧化钼正极材料的化学组成是LixMnyMoOz，首先将金属Mo搅拌溶解在酸性、氧化性溶剂中，随后将可溶性锂源以及可溶性锰盐超声分散并溶解在该反应液中，水热反应后煅烧，所得产物为LixMnyMoOz。所得的锰掺杂锂化三氧化钼正极材料具有良好的电化学充放电行为，小电流充放电条件下放电容量超过250mAh/g，制备方法简单易行，成本低，具有高比容量和较好循环可逆性能，具有显著的实用价值和经济效益。

利用参比电极监测负极析锂的实验方法 1000

 0

本发明公开了一种利用参比电极监测负极析锂的实验方法，首先采用一定尺寸的铜丝作为基底，在电芯制作过程中预埋进电芯内部；其次，在电芯制作完成后，将电芯调节至一定充电状态，通过控制电流和时间，对铜丝进行电化学沉积锂，得到一定厚度并均匀的锂层，从而得到参比电极；然后将三电极电池与充放电设备连接，对正、负极施加电流，在电池充放电过程中，利用参比电极监测全电池的电位变化，并确认准确性；最后分析电池的负极是否析锂。本发明的有益效果：本发明通过电化学方法，利用参比电极来监测电池内各电极的电势变化，从而判断负极析出锂的失效点，与现有拆解观察方法相比，本发明更简单、方便，可信度更高，并且更实用。

锂电池电极材料的包覆方法及含包覆层的电极材料 865

 0

本发明公开了一种锂电池电极材料的包覆方法及含包覆层的电极材料，涉及锂电池技术领域。该方法包括：将包覆材料与第一分散介质混合均匀后得到第一浆料；将第一浆料进行研磨后得到第二浆料；将第二浆料分散于第二分散介质中，并在加入锂电池电极材料后搅拌混合均匀后得到第三浆料；将第三浆料依次进行干燥和煅烧。该锂电池电极材料的包覆方法较干法工艺而言，既可采用非纳米级别的包覆材料进行包覆，还可获得均匀包覆的电池正负极材料；较湿法而言，该方法工艺简单，无需经过沉淀反应或者络合反应，对设备要求低，可达到降低生产成本、提高生产效率的目的。通过该锂电池电极材料的包覆方法制备得到的含包覆层的电极材料包覆均匀，电性能优异。

氧化铝包覆锂离子电池正极材料及其制备方法 1101

 0

本发明提供了一种氧化铝包覆锂离子电池正极材料及其制备方法。一种氧化铝包覆锂离子电池正极材料的制备方法，包括下列步骤：将锂离子电池正极材料、溶剂、碳酸盐/碳酸氢盐以及铝盐混合，并超声反应，生成沉淀；将所述沉淀微波加热，得到产品；所述铝盐以铝元素计，质量为所述锂离子电池正极材料的0.5％～2.5％。本发明能够将氧化铝均匀包覆锂离子电池正极材料，并且使铝元素熔融进入正极材料的晶体内部结构，降低副反应作用，以及延长循环使用寿命。

无机分散剂用于制备磷酸铁锂电池材料的方法 759

 0

本发明涉及一种无机分散剂用于制备磷酸铁锂电池材料的方法，属能源材料领域。本发明将磷酸铁、碳酸锂、碳源、滑石粉、锂位掺杂金属离子以及铁位掺杂金属离子按比例混合均匀，置于球磨机中，加入新型分散剂球磨150‑300min，将球磨产物放入管式炉中，在氮气气氛中，于150‑250℃预热100‑250min后，以5‑40℃/min加热速率升温，于500‑800℃恒温焙烧30‑200min，然后以5‑20℃/min降温速率冷却至室温，制得磷酸铁锂电池材料。本发明解决了磷酸铁锂正极材料烧结过程中溶剂回收困难，气氛难以控制等问题。

基于深度神经网络的锂电池包多个电池单体SOC实时联合预测方法 1137

 0

本发明公开了一种基于深度神经网络的锂电池包多个电池单体SOC实时联合预测方法，属于电动汽车电池技术领域，包括步骤：采集电动汽车锂电池包中每个电池单体的历史充放电数据以及对应的SOC数据；初始化深度神经网络；对电动汽车锂电池包的历史充放电数据以及对应的SOC数据进行归一化处理；建立的深度神经网络进行训练；获取锂电池包中每个电池单体有用的历史充放电数据以及当前数据作为深度神经网络的输入，采用训练后的深度神经网络进行联合预测，从而获得最后的预测结果。本发明具有较强的非线性拟合能力，可以很好拟合锂电池包的动态特性，非常适合实际中动力电池汽车需应对的动态工况。

新型组合式锂离子电池组的组合方法 742

 0

本发明公开了一种新型组合式锂离子电池组的组合方法，该新型组合式锂离子电池组包括壳体、对称设置在所述壳体左右两端的左容槽和右容槽、设置在所述左容槽和右容槽之间的通电槽、连通在所述通电槽下方的下滑槽、设置在所述壳体中且位于所述左容槽和右容槽上方的上滑槽、设置在所述上滑槽与所述通电槽之间的联动装置；本发明通过一个电机工作，即可实现左锂离子电池和右锂离子电池的锁定和解锁作业，以及左供电孔和右供电孔的通电和断电作业，从而使得用电设备通电安全稳定，且通过两个锂离子电池为用电设备供电，大大提高了供电量，使得用电设备使用时间更长，整个装置操作简单方便，运行安全稳定，降低了触电事故的发生。

高温型聚合物锂离子电池及其制备方法 997

 0

本发明一种高温型聚合物锂离子电池及其制备方法。该锂离子电池主要包括正极片、负极片、多孔隔离膜和电解液；所述正极片包括：钴酸锂、聚偏氟乙烯、碳纳米管、炭黑；所述负极片包括：人造石墨、羧基纤维素钠、丁苯橡胶和炭黑；所述多孔隔离膜为混涂隔膜；所述电解液由锂盐、碳酸酯混合物和添加剂组成。钴酸锂和人造石墨具有D10较大和比表面积较小的特点，有利于减弱高温条件下副反应发生，稳定电池性能；隔离膜采用陶瓷/聚偏氟乙烯混涂隔膜，有利于电池成型和电池的热稳定性；电解液所用的添加剂组成具有正极、负极成膜保护的功能，而且用量较低，有利于降低电池阻抗，有利于循环性能。

磷酸钒锂复合电极材料及其制备方法与应用 1193

 0

本发明提供了一种磷酸钒锂复合电极材料，它包括磷酸钒锂和依次包覆在磷酸钒锂表面的碳单质、铜单质。碳单质、铜单质的包覆可以有效提高电极材料的电导率，改善其倍率性能。同时，本发明还提供该磷酸钒锂复合电极材料的制备方法与应用，磷酸钒锂复合电极材料的制备方法简单易操作，可以制备得到碳单质、铜单质均匀包覆的电极材料，具有广阔的应用前景。

用于高温锂硫电池的多功能复合隔膜、其制备方法和应用 745

 0

本发明公开了一种用于高温锂硫电池的多功能复合隔膜、其制备方法和应用，本发明复合隔膜材料(MNWs‑GN/PI/FLCO‑FP)包括聚酰亚胺隔膜(PI)及采用刮涂法在PI膜两侧分别刮涂金属纳米线‑石墨烯纳米片复合材料涂层(MNWs‑GN)、和快离子导体氧化物(FLCO)‑柔性聚合物复合材料涂层(FLCO‑FP)。同时利用该复合隔膜与正极、锂负极、电解液组装成锂硫电池并在80℃条件下进行测试。在高温条件下，该复合隔膜不仅具有阻燃性能，而且可以有效的抑制多硫化物中间相的穿梭，同时能够抑制金属锂枝晶的生长，对高温下锂硫电池的长循环稳定性和安全性能的提高起重要作用。

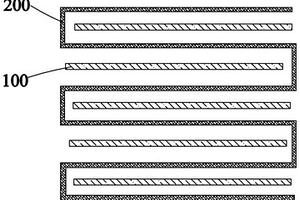

锂金属二次电池 1093

 0

本发明属于锂电池技术领域，尤其涉及一种锂金属二次电池，包括采用Z字形叠片方式进行组装的正极片和负极片，所述负极片包括两组隔离结构以及设置于两组所述隔离结构之间的金属锂层，每组所述隔离结构由靠近所述金属锂层的内层到外层依次包括功能涂层、基膜层、陶瓷涂层和粘接层，所述功能涂层为含有Al₂O₃、AlF₃、聚甲基硅氧烷或硅树脂的涂层。相比于现有技术，本发明的锂金属二次电池可加工性强，且具有更高的能量密度、更长的循环寿命和更优的安全性能。

锂离子电池热失控环境模拟设备及方法 1044

 0

本发明提供了一种锂电池热失控环境模拟方法及设备，采用一个密闭的箱体模拟锂离子电池箱，在箱底安装一个集气仓，通过控制系统按照电池热失控发生时喷出的气体成分和产气量在集气仓内自动配置成混合气体并加热，随后向箱体快速注入混合气体，模拟锂离子电池箱内单个电池热失控时电池箱内的气体和温度等环境状态及其变化。本设备可用于在批量生产锂离子电池热失控探测及自动报警防控装置过程中对产品报警功能进行检验、对产品的传感器进行校准，该设备弥补了这一行业的空白，使得批量检验和校准锂离子电池热失控探测及自动报警防控装置成为可能，提高了生产效率，保证了产品质量。

废旧锂电池正极片的综合回收方法 1119

 0

一种废旧锂电池正极片的综合回收方法，将正极边角料、报废正极片放入真空炉中煅烧，然后进行振打、筛分，得到正极活性物质，再将正极活性物质加入硫酸浸出液中进行二段浸出，过滤分离得到浸出渣碳和含镍、钴、锰和锂的浸出液；对浸出液加入活性炭进行吸附脱油和除硅，并往滤渣中补充碳酸镍、碳酸钴、碳酸锰或碳酸锂，得到前躯体，将前躯体进行球磨、烧结、粉碎、研磨、过筛网，得到镍钴锰酸锂正极材料。本发明废旧锂电池正极片的回收具有工艺合理、分离成本低、无污染、无毒害等优点。

锂离子电池隔膜及其制备方法和用途 987

 0

本发明涉及一种锂离子电池隔膜及其制备方法和用途，所述锂离子电池隔膜包含聚合物基材、耐热复合功能层和保护层，所述耐热复合功能层位于所述聚合物基材和所述保护层之间，所述耐热复合功能层包括纳米陶瓷材料和芳纶聚合体；本发明所述耐热复合功能层的耐热性能优异，在锂离子电池温度升高的过程中，其能阻止热量向聚合物基材的传递，从而避免因隔膜熔化造成的锂离子电池短路，提高锂离子电池的安全性能。

金属-碳复合包覆的硅酸亚铁锂材料及其制备方法和应用 1347

 0

本发明提供了一种金属‑碳复合包覆的硅酸亚铁锂材料及其制备方法和应用，属于锂离子电池材料技术领域。本发明提供了一种金属‑碳复合包覆的硅酸亚铁锂材料，包括：硅酸亚铁锂核心；复合包覆层，所述复合包覆层包括碳层和嵌入到所述碳层中的纳米金属。本发明利用纳米金属催化，得到了高石墨化的金属‑碳复合包覆的硅酸亚铁锂材料，在0.2C电流密度下具有325mAh·g^‑1的容量，原料来源广泛、成本低，且具有优异的导电性和容量性能。

掺杂纳米半导体材料的近球型磷酸铁锂的制备方法 756

 0

本发明公开了一种掺杂纳米半导体材料的近球型磷酸铁锂的制备方法，首先配置一定浓度的亚铁源溶液并加入表面活化剂，再将亚铁离子溶液和磷酸二氢盐按摩尔比0.99：1‑1.1的比例缓慢滴加反应，反应过程中将柠檬酸、抗坏血酸缓慢的滴加到混合液中，滴加结束后，用适量碱液调节反应液pH，恒温加热沉淀制得均匀的水合磷酸亚铁铵，洗涤干燥之后，用固态化学插锂法嵌入锂源，同时加入碳源和纳米半导体材料，将磨好的料转移入瓷舟，放入惰性气体保护的管式炉内，600℃‑900℃任意温度处理8‑12小时制的近球型的磷酸铁锂。本发明工艺简单、制得的磷酸铁锂纯度高、颗粒分布均匀、产率高。

表面改性的锂电池高镍正极材料的制备方法及产品 1111

 0

本发明属于二次锂离子电池领域，并公开了一种表面改性的锂电池高镍正极材料的制备方法，包括：将高镍正极材料粉末放入原子层沉积系统的反应腔体中，并将反应腔体抽真空5～10s，使反应腔体温度为140～160℃；通入反应源使反应腔体压力达到5～8mbar；通入N2带走反应腔体中过剩的反应源；通入水与反应源发生反应，在高镍正极材料的表面沉积获得氧化物薄膜；通入N2带走反应腔体中过剩的水；重复以上步骤获得表面改性的锂电池高镍正极材料。本发明还提供了由上述方法制备的表面改性的锂电池高镍正极材料，以及由该材料制备的正极极片和锂离子二次电池。本发明具有制备方法简单易行、包覆层厚度易控制、适合大规模生产等优点。

储能锂离子电池及其电解液和化成-老化方法 1023

 0

本发明公开了锂离子储能电池及其电解液和化成‑老化方法。其中，该锂离子储能电池电解液包括：锂盐、溶剂和添加剂；所述溶剂包括碳酸乙烯酯(EC)、碳酸甲乙酯(EMC)和碳酸二甲酯(DMC)；所述添加剂包括碳酸亚乙烯酯(VC)和丁二腈(SN)。通过将该电解液应用于锂离子储能电池中，可显著提高锂离子储能电池的循环寿命和稳定性。

兼顾能量密度和安全的低温锂离子电池 1116

 0

本发明公开了一种兼顾高能量密度和高安全的低温锂离子电池。本发明利用二维硅纳米片快速的导电子和导离子特性从根本上解决了高容量锂离子电池的低温性能差的问题以及利用高电压4.45V钴酸锂牢固的晶体结构保证低温电池的安全性的同时，进一步提升电池的能量密度。使得本发明的低温锂离子电池拥有257Wh/kg的能量密度的同时，在‑40℃下仍能放出80%的容量，以及在满电4.45V状态下能够通过严苛的针刺和重物冲击试验。本发明的低温锂离子电池有广阔的应用空间，尤其在特种设备方面具有很大的应用潜力。

高粘结性一体化锂电池隔膜及其制备方法、混合涂层 1141

 0

本发明属于锂电池隔膜技术领域，具体涉及一种高粘结性一体化锂电池隔膜及其制备方法、混合涂层。其中高粘结性一体化锂电池隔膜包括：基材和位于基材表面的混合涂层；其中所述混合涂层与基材形成一体化结构。通过在基材表面涂覆混合涂层，极大的增强了锂电池隔膜的结构一体化，提高了锂电池隔膜的粘结性。

智能叉车搬运车锂电池组 770

 0

本发明涉及锂电池组技术领域，具体为一种智能叉车搬运车锂电池组，包括锂电池组本体，锂电池组本体外侧设有安装盒，安装盒内部设有供电室与排气室，排气室上部设有排风扇，排气室底部设有开口，供电室底部通过螺栓固定有固定底座，固定底座顶部开设有若干个小孔，小孔内部套接有锂电池，供电室侧边设有电极，电极外侧设有防护盒，防护盒外部通过轴承转动连接有滑轮，防护盒外侧设有防尘盖，防尘盖内壁设有滑槽，滑轮套接于滑槽内部，防尘盖与防护盒之间设有转轴，防尘盖通过转轴套接于防护盒外侧，安装盒顶部呈封闭结构，安装盒侧边呈倾斜状结构，排气室的开口设于底部，能有效的防止雨水进入安装盒内部，提升了该装置的防水性能。

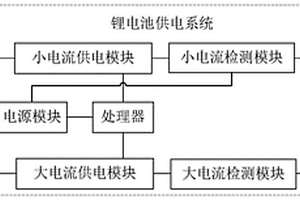

锂电池供电系统 1043

 0

本发明的实施例提供了一种锂电池供电系统，包括大电流供电模块和小电流供电模块。在负载正常工作即需要电流较大时，锂电池通过大电流供电模块为负载供电。在负载休眠时即需要电流较小时，锂电池通过小电流供电模块为负载供电。小电流供电模块工作时消耗的电流小于大电流供电模块工作时的电流，因此，相比于原来即使负载处于休眠状态也采用大电流供电模块进行供电，本发明提供的锂电池供电系统的静态电流较小，进而延长了锂电池的使用寿命。

制备高纯单水氢氧化锂专用混合剂 1052

 0

本发明公开了一种制备高纯单水氢氧化锂专用混合剂，包括以下成分：EDTA、二乙二醇二丁醚和中性膦化合物。该专用混合剂的使用方法如下：将单水氢氧化锂粗品加纯水在85‑98℃的温度搅拌溶解，然后保温进行过滤，得到滤液，滤液中加入所述的专用混合剂，然后进行降温至40‑50℃析出单水氢氧化锂结晶，然后离心分离，烘干，即可得到高纯单水氢氧化锂。本发明得到的高纯单水氢氧化锂的纯度≥99.0%。

锂离子电池用聚合物-无机纳米复合粘结剂 716

 0

本发明公开了一种锂离子电池用聚合物‑无机纳米复合粘结剂，该粘结剂是由聚合物和层状无机纳米材料复合而成，所述的聚合物的单体为丙烯酸/酸盐、丙烯酰胺、6‑丙烯酰氨基己酸/酸盐、N‑甲基丙烯酰基甘氨酸/酸盐和2‑丙烯酰胺‑2甲基丙磺酸/酸盐中的一种或多种，且其中至少有一种单体含有极性基团；所述的无机纳米材料为合成锂藻土、蒙脱土、MXene或其改性产物。所述的粘结剂是由聚合物单体在剥离后的层状无机纳米材料表面通过物理、化学双交联作用原位聚合而成，具有粘结强度高和锂离子传输速率快的特点。所述粘结剂应用于锂离子电池时，可同时提高锂离子电池的比容量、循环稳定性和倍率性能。

硼酸盐类锂离子电池负极材料及其制备方法 1090

 0

本发明公开了一种硼酸盐类锂离子电池负极材料及其制备方法。所述的硼酸盐类锂离子电池负极材料的化学式为Co_xNi_(3‑x)(BO₃)₂，其中，0≤x≤3。制备方法为：将硼源与镍源和/或钴源混合均匀，于氧化性气氛条件下烧结，经过冷却后制得硼酸盐类锂离子电池负极材料。本发明的Co_xNi_(3‑x)(BO₃)₂材料，原料来源广泛、成本低廉、安全性能好并且环境友好。并具有工艺流程简单，设备要求低，产品纯度高等特点。制得的Co_xNi_(3‑x)(BO₃)₂材料具有高的比容量，长循环寿命和高倍率性能，是一种具有应用潜力的锂离子电池负极材料，有望成为下一代高容量锂离子电池负极材料。

高比容量镍钴锰酸锂正极材料及其制备方法 856

 0

本发明涉及一种高比容量镍钴锰酸锂正极材料及其制备方法，材料包括前驱体、铝掺杂体、硼掺杂体、包覆体及锂源，前驱体组成：硫酸镍50‑90％，硫酸锰5‑30％及硫酸钴5‑30％。方法为：配置金属硫酸盐溶液，将硫酸镍、硫酸钴、硫酸锰和硫酸铝混合均匀；配制10‑20％的氢氧化钠溶液和5‑10％的氨水溶液，加入金属硫酸盐溶液中，调节pH，得到混合溶液；加热并搅拌混合溶液，得到沉淀物，将其进行洗涤、抽滤并干燥，得到铝掺杂镍钴锰氢氧化物前驱体；将该前驱体和氢氧化锂、三氧化二硼、二氧化硅球磨混合充分，得到混合物；将该混合物进行烧结得到镍钴锰酸锂正极材料。本发明的优点是，可有效提高锰酸锂电池的循环性能，抑制自放电现象，且该方法操作简单，成本低，易实现工业化。

锂离子电池用热塑性聚氨酯粘结剂及其制备方法和应用 1027

 0

本发明涉及聚氨酯技术领域，具体涉及一种锂离子电池用热塑性聚氨酯粘结剂及其制备方法和应用。所述的锂离子电池用热塑性聚氨酯粘结剂，由以下质量份数的原料组成：多元醇80‑120份，异氰酸酯5‑20份，增容剂1‑20份，催化剂0.1‑1份；多元醇为聚酯多元醇、聚醚多元醇、聚碳酸酯多元醇中的一种；所述锂离子电池用热塑性聚氨酯粘结剂由多元醇、异氰酸酯、增容剂、催化剂进行混合后原位聚合制备而得。本发明的锂离子电池用聚氨酯粘结剂，能够替代现有的PVDF粘结剂，且在正极浆料中分散更均匀，稳定性更好，振实密度更高；其制备方法简单环保、成本低廉；其用于锂离子电池时表现出更优异的循环稳定性和库伦效率。

高能量密度锂离子电池及其制备方法 858

 0

本发明提出的高能量密度锂离子电池的制备方法，包括：将重量比为89‑96份正极主材，0‑5份预锂添加剂，2‑3份导电剂，2‑3份粘结剂与适量的溶剂混合，采用湿法工艺匀浆，将分散均匀后的浆料涂覆在正极集流体上，烘干，对辊，分条，模切，得到正极片；将重量比为92‑95份负极主材、2‑3份导电剂、3‑5份粘结剂与适量去离子水混合，采用捏合工艺匀浆，将分散均匀后的浆料涂覆在负极集流体上，烘干，对辊，分条，模切，得到负极片；将正极片、负极片与隔膜进行叠片、老化、化成、分容后得到锂离子电池。采用本发明的锂离子电池的制备方法制备出来的锂离子电池具备给较高的能量密度，且充放电循环次数也得到了很大的提高。
