本实用新型涉及转炉底吹技术领域，尤其涉及一种高效转炉底吹元件。包括外套、大管与小管；所述外套采用耐火材料制作，外套为圆柱形，外套轴线为竖直线；大管与小管为圆管，大管位于外套内，位于外套的一端，小管一端与大管相连通，另一端伸出外套；大管与小管均采用金属材料制作，大管直径大于小管直径，大管轴线与小管轴线相同，大管轴线、小管轴线与竖直线的夹角为2～5°。本实用新型斜着向上向转炉内供入底吹气体，使转炉内钢水在熔池内小幅度旋转运动，避免与顶吹氧气能量抵消同时，能加强转炉钢水的动力学冶金效果，提高复吹效果，显著提升转炉生产效率，提高转炉的经济与技术指标。
899
0
本实用新型属于冶金固废资源化利用领域，特别涉及一种带有高温除尘功能的硝酸镁热解炉装置。热解炉装置包括使熔融硝酸镁发生热解反应的热解区和将硝酸镁热解后产生的分解气体除尘的除尘区。本实用新型提出了一种结构简单，除尘效率高，除尘效果好的带有高温除尘功能的硝酸镁热解炉装置。
866
0
本实用新型涉及一种支撑辊辊颈伸缩式保温装置，属于冶金行业轧钢支撑辊热处理辅助设备技术领域。技术方案是：连接罩（10）为筒状，连接罩（10）的一端贴紧在支撑辊辊身（12）的端面上，连接罩（10）的另一端与内套筒（9）的一端相连接，内套筒（9）的另一端和外套筒（6）通过定位螺丝（3）、定位圆管（4）和定位方管（5）定位连接，所述定位方管（5）固定在外套筒（6）上，定位圆管（4）的一端固定在内套筒（9）上，定位圆管（4）的另一端插入到定位方管（5）内，并通过定位螺丝（3）固定。本实用新型的有益效果是：能够满足不同规格的支承辊热处理时辊颈的保温要求，从而使支撑辊辊身和辊颈得到不同的使用性能。
1178
0
本实用新型涉及冶金机械领域，具体涉及一种保持板带轧机超宽花纹板边部花豆完整性的支撑辊。本实用新型的技术方案如下：一种保持板带轧机超宽花纹板边部花豆完整性的支撑辊，支撑辊的辊身的边部倒角为复合曲线，包括第一段圆弧和第二段圆弧；第一段圆弧半径为25000‑30000mm，第一段圆弧的圆心距离辊身边缘为275mm；第二段圆弧半径为3500‑4500mm，第二段圆弧的圆心距离辊身边缘为150mm；第一段圆弧与辊身外径相切，第二段圆弧与第一段圆弧在距离辊身边缘150mm位置相交平滑过渡。本实用新型解决了超宽花纹板生产时花纹辊花豆的破损而导致花纹板产品降级或判废的问题，提高了成材率，降低了产品缺陷率，同时延长了花纹辊的使用寿命。
1201
0
一种用永磁同步电机直驱的电动滚筒，其滚筒体的后端和前端分别有带排气孔的后端盖和带进气孔的前端盖，后端盖通过轴承与带有电缆走线孔的后固定支撑轴连接，前端盖通过轴承与前固定支撑轴连接；电机定子与电机固定支架固定连接，电机固定支架与固定支撑轴固定连接；电机转子与电机输出轴固定连接，电机输出轴的后端通过轴承安装在电机固定支架的后端，电机输出轴的前端与滚筒驱动轮和散热风扇固定连接，滚筒驱动轮通过与滚筒体内壁上的轮齿啮合带动滚筒体转动。该电动滚筒的电机可随使用工况的变化进行更换，使滚筒适用范围扩大；滚筒采用内转子电机，可制成适于矿山和冶金设备使用的大型电动滚筒。
1182
0
本实用新型属于冶金焦化行业顶装焦炉领域，涉及一种顶装焦炉用装煤压实车。本实用新型通过电气系统和液压系统可以实现全自动操作和单元步序操作，省时省力；设有锁紧装置和高度测量装置，高度测量仪采用脉冲雷达式，测量精度高适应高温粉尘工况，同时提高设备的安全稳定性和自动化程度；压煤杆采用齿轮齿条的传动结构，由力矩减速电机驱动，传动更加稳定可靠，压煤力充足，结构简单，堵转特性可以提供均匀稳定的压煤力，压煤后密度均匀，效率高，且耐高温耐变形，使用寿命长。本实用新型通过车上的煤压实装置将炭化室内的煤压实，有效增大焦炉装煤堆密度，通过再装煤增加炭化室的装煤量，进而达到降低成本和提质增效的目的。
747
0
本实用新型涉及钢铁冶金烧结矿余热回收技术领域，尤其涉及到一种烧结矿显热和温度的检测装置。包括装置本体、称重装置、水温检测装置与壁面温度检测装置；装置本体主体部分由内筒体与壳体构成，内筒体位于壳体内部，内筒体与壳体之间填充保温材料，装置本体上部设有进料门与进水口，下部设有出料门与排水口，进料门内侧设有防溅板，进料门的下沿设有接料板；水温检测装置与壁面温度检测装置安装在内筒体的内壁上，称重装置安装在装置本体的底部。能在线获得热烧结的显热和温度数据，为烧结矿产品冷却和余热回收的设备选型和操作参数的确定提供数据支撑。
868
0
本实用新型属冶金行业钢包耐火衬领域，尤其涉及钢包工作衬用铝镁碳砖，包括第一砖体单元（1）及第二砖体单元（2）；所述第一砖体单元（1）与第二砖体单元（2）为六面体结构；在所述第一砖体单元（1）的四个侧面分别设有嵌合凸起（101）；在所述第二砖体单元（2）的四个侧面对应嵌合凸起（101）位置设有嵌合凹槽（201）；所述第一砖体单元（1）左侧面（102）与第一砖体单元（1）右侧面（103）的夹角（a）为6～13?；所述第二砖体单元（2）左侧面（202）与第二砖体单元（2）右侧面（203）的夹角（b）为6～13?。本实用新型结构简单，压紧力强，不易脱落与损坏。
779
0
一种螺旋立式磨机筒体栅格衬板，包括带有连接法兰的筒体、栅格衬板、螺栓、垫圈、螺母、橡胶衬，焊接的栅格衬板的连接孔表面装有不锈钢材质的垫圈，通过高强度全螺纹不锈钢螺栓将两个栅格衬板连接到带有连接法兰的筒体上，在带有连接法兰的筒体上设置橡胶衬并用双螺母固定；所述的栅格衬板用不锈钢钢板焊接，焊缝采用6mm连续角焊缝；所述的栅格衬板与筒体及其连接法兰之间的间隙小于1mm。该实用新型制造结构简单，成本低廉，安装方便，使用寿命长，应用于在矿山、冶金、化工等技术领域中。
1127
0
一种带有静电喷涂层的法兰盘，为一圆形盘体，在盘体的中心设有中心孔，中心孔的四周设有多个固定孔和固定滑槽。在盘体的外表面设有磷化膜层，磷化膜层外设有静电喷涂层。本实用新型结构简单，多个固定孔可增加固定的强度，固定滑槽可提供更多的固定方式。盘体的外表面设有磷化膜层和静电喷涂层在基本不改变法兰尺寸的基础上，可大大增加法兰盘外表面的光洁度，而且可耐工业毒气、酸、碱的腐蚀，而且耐高温、耐磨、防腐、防氧化、强度高，无焊接工艺，安装起来操作简单快捷，为造船、石油化工、冶金、电力、建筑、热力、给排水、水处理设施管网配套得主要配件，是现代工业设施与设备重要组成部分。
1117
0

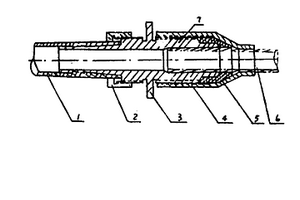

本实用新型是电炉吹氧管密封快装接头。该接头属冶金炉窑冶炼吹氧用设备,主要由旋转外套,密封紧固内心和旋紧卡环以及特制密封橡胶圈构成。旋紧卡环可使氧气接管密封,密封紧固内心和特制橡胶圈可使吹氧管密封,即形成一个密闭的系统,其特征操作方便,接管迅速,密封程度好,结构简单,造价低廉。
1035
0

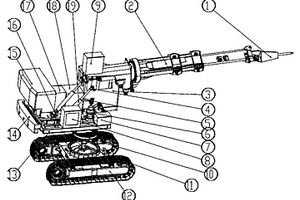

本实用新型涉及一种冶金工程机械,特别涉及一种拆炉机,其特征在于:燃油箱、减速机、右机罩、后机罩、液压油箱、液控柜和司机室设置在回转台上,马达与底盘传动连接;伸缩主臂上的两个销轴孔位与回转台及液压缸通过销轴固定连接,回转台和底盘通过回转支撑连接在一起,回转支撑的上面与回转台相连,回转支撑的与底盘相连,与底盘相连的面上设有齿,与减速机的齿相啮合,通过液压马达驱动减速机,减速机拨动回转支撑与底盘相连接的齿带动底盘及回转台转动。采用回转接头与回转台及底盘相对固定,油路通过回转接头设置在底盘上。本实用新型拆炉机解决了炼钢炉清除杂质作业,提高生产效率、减轻工人的劳动强度、消除安全隐患。
934
0
本实用新型公开了一种新型脱磷/脱硫倾转车,包括车架,其下部有走行及走行传动系统,上部有两个支架,每个支架上有支撑座,支撑座与回转座架之间用耳轴相连,铁水罐坐在回转座架上,脱磷倾翻车在铁水罐与回转座架之间有上部支撑架及缓冲器,所述耳轴分主动耳轴和从动耳轴,其特征在于主动耳轴外伸出支撑座,且通过螺栓与扇形齿轮连接;在车架上还装有倾转传动高速端,该倾转传动高速端为双支撑座悬挂减速机、电机和制动器的集成结构,通过其输出齿轮与上述扇形齿轮相啮合。本实用新型具有结构紧凑、传动效率高、倾转角度大和安全可靠的特点,可在钢铁,铸造等大型冶金企业中推广使用。
949
0
一种应用于冶金机械行业中的切开轭式换辊装置,由立辊轧机机架、定位螺杆、活动侧开扼、铜套、锁紧钩、定位螺栓、铰轴、活动侧开扼轨道、滚轮等组成,立辊轧机机架与活动侧开扼连接,活动侧开扼用锁紧键锁定,并用螺栓、铜套、锁紧钩、定位螺栓固定,在立辊轧机机架上装定位螺杆、螺母、座,在立辊轧机机架上装套、轴承、铜套、铰轴,在立辊轧机机架下部装活动侧开扼轨道、滚轮。该装置构思新颖科学、运行安全可靠、采用一种新型的换辊方式将原完全封闭的机架改一侧为开轭式、保证开启自如、关闭后用锁紧键进行锁定用类似挂钩的机构固定。
905
0
本实用新型涉及一种对冶金轧钢、烧结、建材等行业焙烧和烘干过程中产生的烟气加热的设备——自清式大型烟气加热器。其目的是提供一种将烟气加热升温至烟气露点温度以上的自清式大型烟气加热器。其特征是由加热箱体和直流箱体、后静压箱、积灰斗组成,每个加热箱体中有加热单元,本实用新型的好处是:防止结露,避免形成酸液对金属壁腐蚀,可逐个加热器进行冲刷加热元件上的积灰,实现自身清灰功能,保证换热效率。
931
0
智能温度仪表校验仪,是以单片机为核心配置输入输出接口电路的多功能智能仪器。采用薄膜键盘及LED显示器提供人机对话功能。用户可以将要测量和显示的各项数据通过键盘输入到仪器中,仪器根据用户的要求进行输入或输出操作,并将其结果在显示器上显示。本实用新型适用于石油、化工、电力、冶金等重要工业领域,可以对测温控温系统中的温度传感器、控制系统及测量系统进行调整、校准和测试。克服了多种仪器进行校验致使校验工作的精度低和可靠性差等不足,实现了一机多用,其体积小、携带方便、抗干扰能力强,精度可达0.01%。尤其适用于现场传感器与测控系统的校验。
965
0
一种埋入式旋转接头,涉及冶金设备水冷系统的配套附件,特别适用于连铸机械中拉坯矫直机拉矫辊的通水冷却。它由外套、内套、密封圈和动密封装置组成,其中外套由旋转外套和壳体构成,壳体与法兰铸成一体,为不动体;壳体外圆设有径向密封圈,壳体上的法兰内端面设有端面密封圈,在两道密封圈中间留有流体进出的通道。在旋转外套和壳体的内孔中装有内套和动密封装置。由于采用了全部埋入式结构,去掉了金属软管连接,因此外观整洁,结构紧凑,体积小;又因为旋转接头不外露,便于设备的安装与维护,可靠性高,使用寿命长。
811
0
一种多边形组合式通风天窗,克服了现有技术中阀板开启阻力大,电机负荷大的问题,特点在于阀板端部安装有滑轮,通过钢丝绳与电机减速器带动的卷扬机构成阀板的开启机构,优点在于减少了开启阻力,减少了电机的负荷并因此减少了电机的数量,而且阀板在起落过程中比较缓和,不仅启闭灵活,而且阀板开启的角度又可随意调整,因此,通风量也比较容易控制,可广泛用于电力、冶金、化工、机械制造等行业的各类厂房的通风。
844
0
本实用新型涉及冶金测试技术,是一种熔体高温粘度计的检测装置。其特征是传动部分电动机输出轴连接的悬吊部分上挂钩轴中部,紧配合套装有阻尼部分的圆盘状带环形槽阻尼盒内,插入阻尼盒内介质的阻尼片经阻尼架固接到下挂钩上部的盘缘处,上挂钩下端经吊丝与下挂钩上端相接,下挂钩下端部插装带转头的转杆。优点是吊丝更换快速、容易,给量程变更提供极大方便,对吊丝的控制准确,熔体粘度的检测准确度高。
1229
0
本实用新型涉及的是机械、冶金、化工、液压等行业中使用的一种电子数字显示压力继电器。该继电器的结构是由壳体(2)的前面板(1),壳体顶上罩(3)内的电源变压器(14),罩上设有的电信号输出插头(4),电源输入插头(5),壳内设有的压力传感器(6)连接插头(10),指示发光二极管(7)、(8)、(12),三位显示屏(9),多圈电位器(11),显示转换开关(13)及双层线路板(15)所组成。
1191
0
高炉煤气旋转脉冲袋式除尘器,属脉冲袋式除尘装置的设计与制造技术领域。适用于冶金、化工及其他领域含尘气体的净化和颗粒物料的回收。本产品由上、中、下部筒体构成,下部筒体上带有荒煤气进口和卸灰口。上部筒体上带有净煤气出口。筒体内的花板上带有喷吹管,喷管为星形结构设计。在双扭线脉冲气流输出管的顶端有一脉冲阀。在上密封装置的下面有一气动旋转、定位装置。在喷吹管上面带有斜拉架,在分流装置的下面带有喷吹管中心定位装置。本实用新型的特点是结构简单,设计合理,只设置一个脉冲阀即可完成清灰工作。另外,由于喷吹管为星形结构设计,加之带有旋转脉冲喷吹装置和定位装置,使得喷吹管喷嘴与滤袋对位准确,极大地提高清灰效果。
922
0
本实用新型所述的自动化电火花沉积机床涉及金属表面自动化沉积修复装置,属于再制造领域,是由床体、Y轴工作台、X轴工作台、床身所组成,所述的床体安装在床身上的一端、床体的侧旁安装有X轴工作台,X轴工作台的上面装有Y轴工作台。所述的床体的上面装有微调装置,在微调装置上装有连接杆,连接杆的另一端装有粗调装置,粗调装置的下端装有夹具,电火花的枪头被夹具夹紧,被加工零件把合在Y轴工作台上。电火花的枪头与被加工零件之间相接触的瞬间产生电火花。使被加工零件表面产生瞬间高温、高压微区;同时电火花的枪头离子态的电极材料在微电场的作用下融渗到被加工零件基体,形成冶金结合。
836
0
本实用新型属于冶金用烧结机技术领域，尤其是涉及一种防止箅条翘起的台车隔热垫。由与台车横梁左半部滑动连接的一组左隔热垫和与台车横梁右半部滑动连接的一组右隔热垫及与台车横梁中部固定连接的一组中心隔热垫所组成，左隔热垫、右隔热垫和中心隔热垫均为由中间腹板和两个对称翼板组成的槽钢截面形状，两个对称翼板的内侧表面与台车横梁纵向两外侧滑动连接，中间腹板下表面与台车横梁上表面之间设有隔热间隙。台车横梁的纵向中心处设有螺纹孔及紧固螺钉，中心隔热垫的中心处设有螺钉沉孔，螺钉沉孔与紧固螺钉相插接。本实用新型由于将中心隔热垫固定，左、右隔热垫只能在各自的游离范围内串动，所以积累间隙不会大于箅条的宽度尺寸，避免箅条的端部掉进隔热垫的间隙里，防止箅条翘起现象。
1190
0
本实用新型属冶金铸造行业脱硫装置领域，尤其涉及一种KR法铁水脱硫搅拌装置，它包括法兰连接件（1）、与所述法兰连接件（1）固定相接的搅拌轴（2）、与搅拌轴（2）下部固接的搅拌叶片（4）、配于搅拌轴（2）及搅拌叶片（4）上的耐火材料层（5）；在搅拌轴（2）内固定设有内管（3）；内管（3）外壁与搅拌轴（2）形成导流腔（7）；所述搅拌轴（2）内腔经通孔（6）与导流腔（7）相通；在导流腔（7）内设有散热涡流导流装置（8）；散热涡流导流装置（8）采用涡旋叶片结构；所述搅拌叶片（4）为直角梯形体，其顶部耐火材料层平面与水平平面的偏角0°＜β≤35°。本实用新型结构简单，工作寿命长，风冷介质的热交换效能高，成本低廉。
1093
0
本实用新型涉及冶金炼钢行业中的一种真空精炼炉（RH炉），尤其涉及一种RH真空精炼炉浸渍管装置。包括钢结构体、设在钢结构体外壁的耐火浇注料、置于钢结构体内壁的内衬镁铬砖以及焊接于钢结构体周围均匀分布的锚固件，在内衬镁铬砖与钢结构体的间隙填充有自流料，其特征在于所述的内衬镁铬砖采用交错设置，在内衬镁铬砖与钢结构体之间设有双层托板，并在内衬镁铬砖的内壁上设置楔形槽，所述的托板一端焊接在钢结构体上，另一端插接于内衬镁铬砖的楔形槽内。本实用新型的优点是：由于采用了上述结构，增强了内衬的整体性，能有效避免凹坑的出现，使用寿命长的RH真空精炼炉浸渍管装置。
678
0
一种铜镍熔炼熔渣和/或吹炼熔渣的贫化药剂及方法，属于环境、铜镍冶金与资源综合利用领域。该方法向铜镍冶炼工序的贫化电炉、沉降电炉、贫化区、沉降区、前床或渣包里不同组合的铜镍熔炼熔渣中，加入新型贫化药剂，促进铜镍钴组分长大、沉降及磁铁矿长大，既可以改善火法贫化效果，又可以提高浮选指标，贫化后熔渣可以直接作为炼铁的原料或浮选或磁选或水泥的原料。新型贫化药剂具有比重大、反应可控、加入量小、无需加热、无需增加设备、清洁、成本低、贫化效果好等优点，是复合型贫化药剂。
