全部
▼
热搜：
944
0
本发明属于湿法冶金领域，尤其涉及一种通过机械搅拌分离萃取槽中水相和有机相的方法。水相与有机相在混合室中混合2~7min后，经溢流进入萃取槽的澄清室内，在澄清室内采用搅拌桨进行低速破乳搅拌或高速离心搅拌，所述的低速破乳搅拌是采用搅拌桨以5~200rpm的速度低速破乳搅拌3~7min，所述的高速离心搅拌是采用搅拌桨以500~3000rpm的速度离心搅拌2~6min。本发明通过机械搅拌的推动作用从根本上提高了萃取槽澄清室内两相分离速率，并大幅度降低了萃取槽澄清室体积，提高萃取过程的生产效率，将水相与有机相分离时间缩短到与混合时间相匹配，则生产效率可提高一倍，其中，采用低速破乳搅拌的生产效率可提高15%以上，采用高速离心搅拌的生产效率可提高20%以上。
972
0
本发明涉及湿法冶金技术中浸出液除杂的新方法，特别是一种离子型稀土矿除杂的方法。本发明包括以下步骤：A、浸出液的配制：将稀土浸出剂、抑杂剂酒石酸溶于水，充分混合搅拌溶解得到浸出液，浸出液中稀土浸出剂质量百分浓度为1—6%，酒石酸的质量百分浓度为0.01—1.0%，稀土浸出剂与酒石酸的质量比为2—100；B、浸出过程的控制：用配制好的浸出液对离子型稀土矿进行抑杂浸出，浸出液的流速为0.5—10ml/min，原矿含水质量百分比：0—20%，液固比为：0.6:1—1.4:1。经过抑杂浸出后获得的浸出液中杂质离子的含量降低了90%以上，还具有能耗低、成本低、操作安全简单等优点。
1088
0
本发明属于湿法冶金技术领域，具体涉及一种低品位钼矿酸性浸出液除杂的工艺方法。本发明包括如下步骤：步骤1、对低品位钼矿进行磨矿，然后进行加压酸性氧化浸出得到酸性矿浆；步骤2、将上述步骤1所得酸性矿浆进行调电位，除铁；步骤3、对步骤2所得矿浆进行除铝，过滤；步骤4、对步骤3所得的滤液进行除硅，絮凝，得到上清液；步骤5、对步骤4得到的上清液进行调电位，除钙；步骤6、对步骤5得到的上清液进行过滤操作，得到浸出液。本发明能够为酸性环境下的含钼浸出液除杂提供了一条高效率、低成本、清洁环保的新途径。
1022
0
本发明提供了一种甲基磺酸体系铅电解精炼废液净化方法，属于有色金属湿法冶金技术领域。本发明首先将铅电解精炼废液pH值调节至1～3，得到调节液；再添加硫酸使调节液中的Pb2+离子以PbSO4形式沉淀，液固分离后的含铅滤渣作为炼铅原料；所得滤液采用氧化剂使Sn2+离子氧化成Sn4+离子，得到氧化液；向氧化液中添加钙系沉淀剂，使其中Sn4+离子以CaSnO3形态沉淀，液固分离得到含锡滤渣作为炼锡原料，除锡后液采用离子交换吸附深度净化除杂后进行蒸发浓缩回收磺酸盐副产品，由此完成铅电解精炼废液的净化处理。本发明通过分步沉淀技术实现铅、锡元素的高效分离和回收，具有经济环保、工艺简单、可操作性强等优点。
1243
0
本发明涉及一种从次氧化锌中回收铜的方法，属于有色金属湿法冶金领域，本发明采用一段常压+二段氧压工艺处理次氧化锌，一段常压酸浸时铜沉淀入渣，二段氧压浸出时铜被再次浸出，氧压浸出液返回一段常压酸浸，使氧压浸出液中铜得到逐步富集，采用铁粉置换铜，可使次氧化锌中90%以上的铜得到回收，产出的铜渣含Cu60‑75%，Fe8‑20%，从而实现从次氧化锌中回收铜。
953
0
本发明属于湿法冶金中溶剂萃取法提取钼技术领域，具体涉及一种胺类含钼三相物的处理回收方法。包括如下步骤：(1)确定原料为液相的胺类含钼三相物；(2)反萃取剂由氨水试剂、双氧水试剂以及水配置而成；(3)对胺类含钼三相物采用反萃取剂进行反萃取，使钼以高价态形式被反萃取至水相中；(4)反萃取所得反萃取液，进入产品制备工序。该方法只需将三相物从体系中抽出暂存，积累一定量后处理，将反萃后有机相返回配制贫有，将钼反液投入至钼产品制备工序。该方法流程简单，环境友好，具有明显的经济效益。
852
0
本发明属于湿法冶金技术领域，具体涉及含钒溶液制备五氧化二钒的方法。本发明所要解决的技术问题是提供一种能够从源头消除氨氮废水，并且能够保证产品纯度的含钒溶液制备五氧化二钒的方法。该方法包括如下步骤：a、调节含钒溶液的pH值至2.0～2.8，加热至30℃～60℃，通入SO2气体得到还原后含钒溶液；b、调节还原后含钒溶液的pH值为3～7，反应，固液分离得到沉钒母液和沉钒固体，沉钒固体煅烧得到五氧化二钒。本发明方法钒的回收率可达98％以上，制备得到的五氧化二钒的纯度可达99％以上。
850
0

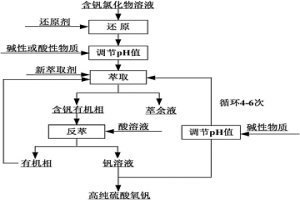

本发明属于湿法冶金领域，具体地，涉及一种从含钒氯化物溶液中制备高纯硫酸氧钒的方法。本发明包括以下步骤：1）将含钒氯化物溶液加热，并还原，获得还原溶液；2）将还原溶液的pH值调节至0～2；3）萃取，获得负载钒有机相；4）反萃，得到钒溶液；5）将钒溶液的pH值调节至1～3；6）将溶液进行萃取，获得负载钒有机相；7）反萃，得到硫酸氧钒溶液；8）将硫酸氧钒溶液利用吸附剂进行吸附，制得硫酸氧钒溶液终产物。本发明以钒钛磁铁矿、SCR废催化剂等含钒资源盐酸浸出液为原料，利用萃取‑反萃‑深度除杂的方法，该方法从含钒氯化物溶液中直接制备高纯硫酸氧钒，具有流程短，成本低的优点。
915
0
本发明公开了一种含锶硫酸盐精矿固钙浸出锶的处理方法，涉及湿法冶金技术领域。以含锶硫酸盐精矿为原料，将盐酸预浸出处理后的含锶硫酸盐精矿先固钙剂A反应，然后加入碳酸钠溶液，进行碳酸化转化反应后，将获得的转化渣与盐酸反应，生成浸出渣和富含锶的浸出液。该方法将具有精矿转化率高，除钙效率高，操作便捷可控，污染小的特点，给降低含锶混合产品中钙杂质提供了一种全新的方法，对降低含锶混合产品中钙杂质的含量，经济合理地利用含锶精矿具有重要意义。
989
0
本发明属于湿法冶金领域，涉及一种制备高视密度化学二氧化锰的方法，其特征是用锰的二价化合物与锰的高价态氧化物作为原料在一定条件下反复循环反应，获高视密度前驱体，然后对高视密度前驱体热处理制备高视密度化学二氧化锰。具体步骤为将锰的二价化合物、锰的高价态氧化物和水按一定比例混合，控制一定温度，反应后获得一级前驱体，然后将一级前驱体进行热处理，得一级中间品，将一级中间品再与锰的低价态物质反应得二级前驱体，再经热处理获得二级中间品，如此反复循环2～4次，直到得到高视密度前驱体，热处理高视密度前驱体获得高视密度化学二氧化锰产品。本发明的优点在于工艺绿色环保，视密度大，产品中活性四价锰含量高。
1172
0
本发明属于湿法冶金领域，涉及一种含锑金精矿碱法浸锑时抑制金浸出的方法，包括如下步骤：在带氢氧根的碱性溶液中加入抑制剂，搅拌溶解后，加入硫化钠，得到浸出液；溶解的温度控制在40℃～95℃；抑制剂为锰粉、铁粉和还原碳粉中的一种或多种；向浸出液中加入粉末状含锑金精矿，在恒温下搅拌反应5min～120min；抑制剂的用量为粉末状含锑金精矿用量的0.5％～5.0％；将反应后的矿浆进行固液分离，得到含锑滤液和富含金的脱锑渣，脱锑渣经洗涤、吹风干燥后作为金冶炼原料，含锑滤液净化后用于锑电积原料。以含锑金精矿为原料，将金有效富集于渣中，强化锑的浸出率，实现含锑金矿中锑的资源化利用，减少脱锑金矿中含锑固废的量。
805
0
本申请涉及一种高酸度体系中的脱砷方法及高酸度体系中砷的回收方法，属于湿法冶金技术领域。一种高酸度体系中的脱砷方法，包括：在酸浓度大于1mol/L的体系中，将含锡的脱砷剂与含砷溶液混合进行反应，得到砷锡沉淀物。采用含锡脱砷剂与含砷溶液混合，通过锡与砷反应生成能够在高酸度体系中较难被溶解的锡砷沉淀物，进而实现在高酸体系中除砷。高酸度体系中砷的回收方法对脱砷渣(水洗渣)进行碱性浸出，通过控制反应终点pH值，使得砷溶解进入溶液，而锡以水合二氧化锡的形态留在浸出渣中，该水合二氧化锡活性较强，可以溶于碱液(包括碳酸钠溶液)和浓酸，能够用于脱砷液中砷的脱除，实现了资源的再利用。
813
0
本发明公开了一种矿石提锂生产系统除钾工艺，属于湿法冶金领域，具体涉及锂盐生产领域，以解决现有的锂云母中钾去除工艺流程长，除钾操作难度大的问题，包括如下步骤：中和蒸发出硝后生成富钾析钠母液；向调节pH后的富钾析钠母液中加入铁盐，得含钾母液；将含钾母液升温至95℃，搅拌反应结晶1‑3h，得悬浮液；将悬浮液沉降进行固液分离，上层清液采用碳酸钙调节pH至5‑7除铁。该工艺流程短，控制方便，后续除杂简单且能与硫酸法提锂工艺兼容，简单易行。
889
0
本发明涉及钒的湿法冶金技术领域，公开了一种钙化提钒工艺沉钒废水的处理方法。该方法包括：(1)采用碱性溶液调节沉钒废水的pH值，然后加入碳酸铵，搅拌反应后固液分离，得到固相和液相，其中，所述沉钒废水中含有锰离子、镁离子、钙离子、NH4+和SO42+；(2)用水对所述固相进行洗涤，得到的洗涤液和所述液相混合后蒸发结晶，得到的(NH4)2SO4固体作为铵盐返回沉钒工序中使用，得到的冷凝水返回对所述固相进行洗涤；(3)将洗涤后的固相干燥、粉碎，得到含钙、锰、镁的混合盐，所述混合盐返回焙烧工序中作为钙化焙烧钙盐添加剂使用。该方法可实现沉钒废水中钙、锰、镁等元素的有价利用，同时可以回收钒，降低生产成本。
996
0
本发明涉及矿物加工和湿法冶金领域，具体是一种含钾岩石中协同提取钾、铷的方法。包括以下步骤：将含钾岩石破碎、磨矿，得到矿粉；取含钾岩石和碱性添加剂生石灰或熟石灰混合，加入水，置于熔盐炉内熔盐热活化；对活化后的混合物进行固液分离，得到含有铷、钾的过滤液和滤渣，滤渣用于生产硅钙肥；滤液加入碳酸钾水溶液进行碳化，过滤除去杂质，获得二次滤液；二次滤液蒸发结晶，获得钾、铷结晶物；钾、铷结晶物焙烧，获得含钾、铷富集物盐，提纯分离获得碳酸钾及碳酸铷。采用石灰为碱性添加剂，固液分离滤液为碱性，钙离子沉淀进入尾渣，尾渣用于制备硅钙肥，相比于采用氢氧化钠为碱性添加剂，成本较低，滤液中省去钾、钠分离工序，有利于钾、铷的提纯。
804
0
本发明属稀土湿法冶金技术领域，特别涉及白色氧化铈的生产方法。本发明的核心内容是在铈中加少量氟起到增白的作用，并可提高产品硬度和寿命。为提高产品白度，还可加入少量氧化钕，使之更显白色。本发明工艺方法包括以下步骤：向铈料液中加少量钕，加入量Nd/REO＜1％；碳酸氢铵或碳酸氢钠沉淀，洗涤抽干；将碳酸稀土加到含F质量比1％～20％的溶液中浸泡；抽滤灼烧。也可直接将氟加到稀土料液中，加入量F：REO＝0.5～10％，碳铵沉淀后在800～1100℃灼烧2～6小时而成。本方法生产白色氧化铈工艺简单易行，颜色纯白，白度＞90％，产品粒度可以在1μm左右，摇实密度1～2g/cm3，可以应用在陶瓷和抛光等行业。
1126
0
本发明涉及一种把铅银氯盐体系转型为碳酸盐体系的工艺，属有色金属湿法冶金。其转型步骤是：①利用磨矿设备把原料粉碎至160以下；②转型条件：在原料粉中按液固比3∶1加入自来水，按氯离子含量加入1.8倍重量碳酸钠，搅拌混合；再通过加入少量片碱，继续搅拌，调节初始pH=13-14；然后将反应物料加热至50℃，同时鼓入空气，空气流量控制在30-50L/h.L，反应时间2小时，控制终点pH=9-10；过滤得碳酸盐渣及废液；③废液返回②配料浸出，碳酸盐渣进入火法系统回收有价金属。本发明工艺原料适应性强，成本低，更加利于提高生产回收率。
810
0
本发明涉及湿法冶金技术领域，尤其是一种从浮选银精矿中提取分离Ag、Cu的方法，采用硫脲、尿素联合循环浸出，冷却结晶硫脲Cu，该结晶含Cu15％以上，含Ag2％左右，含Pb0.04％，含Zn1％左右，Al板置换银绵，并再生硫脲，再补加硫脲，补加催提剂后，返回第二次硫脲浸出；循环浸出3-4次后，硫脲Cu产生饱和结晶，用稀H2SO4溶解，再用Cu置换其中的Ag后，用Zn粉置换Cu或蒸发结晶CuSO4.5H2O，结晶后液采用A1置换银绵，并与Cu置换银绵合并在500℃煅烧后用H2SO4或HNO3浸出；用HCl沉淀其中的Ag为AgCl,再用氨水和水合肼混合液还原得99.95％的Ag粉，再铸锭Ag锭。
809
0
本发明涉及一种混合型稀土精矿或独居石精矿制备氯化稀土的方法，属于湿法冶金领域。本发明将混合型稀土精矿或独居石精矿通过高压碱分解过程中控制碱分解温度、反应时间、反应压力制备出稀土浸出率达到94.87%-99.26%的氯化稀土。本发明的优点是：高压条件下矿物分解率高，降低分解温度，缩短反应时间，节能环保；烧碱可以循环利用，降低成本；无三废污染产生，综合回收各种有价元素；工艺流程短，适用于工业化生产。
1116
0
本发明涉及湿法冶金技术领域，公开了一种从氯化法钛白体系渣中回收二氧化钍的方法，包括浸出制液、萃取富集、洗杂、沉淀反萃钍、有机相再生、碱转酸浸、精萃取、精洗涤、反萃钍、精沉淀钍、煅烧。本发明能够将氯化法钛白体系渣中的钍元素进行收集，并制备成二氧化钍，不仅回收利用了钍元素，还避免钍元素排放污染环境。
850
0
本发明属于一种湿法冶金分离稀土元素铈的工 艺，以混合氯化稀土作原料，在低酸度情况下，以高锰 酸钾作氧化剂，进行分馏萃取，制备出纯度为98～ 99.99％的CeO2，余液中铈含量下降到0.5％以下。 可以与现有分离工艺直接衔接，适于大规模的工业生 产。生产效率高，高收率，成本低。
955
0
两矿法从硫化铟精矿中浸取铟的方法。本发明属于铟的湿法冶金技术,特别是对单独的硫化铟精矿直接浸出分离铟的冶炼技术。本方法是将硫化铟精矿、软锰矿和硫酸调浆后,泵入反应槽中,进行氧化和溶解,生成硫酸铟而进入溶液,采用萃取-反萃-置换工艺技术提取分离铟;铁的硫化物部分生成硫酸铁进入溶液,部分生成氢氧化铁或硫酸铁矾沉淀进入浸出渣,对反应后浸出渣中的元素硫和铁回收。本发明可直接对单独的硫化铟精矿进行回收和利用,可使冶炼工艺简化、过程强化,具有金属回收率高、铟易分离、试剂消耗量小、有价金属集中、低污染的技术特点。
1132
0
提供一种具有贵金属组合涂层的钛阳极板,具有钛基材,所述钛基材表面依次涂有钌氧化物涂层,钼氧化物涂层、钽氧化物涂层及钛氧化物涂层,铱氧化物涂层与钯氧化物涂层。本实用新型解决氯化物和硫酸盐混合体系中的阳极腐蚀问题,延长钛阳极的使用寿命,适用于湿法冶金电解生产镍、钴、铜等金属材料。
939
0
本发明的一种铜冶炼烟尘的有价元素浸出回收方法，属于湿法冶金技术领域。步骤为：将烟尘与浓硫酸按一定酸尘比混合预处理；烟尘进行稀硫酸浸出，并经固液分离得到一次浸出液和一次浸出渣，浸出渣送铅冶炼系统回收；向一次浸出液中加入碱性试剂，使溶液中砷以稳定砷酸盐固体形式脱出；置换法回收铜、镉等有价金属，向沉砷后液中加入锌粉，在一定温度时间下，铜等有价金属以海绵铜的形式从溶液中沉淀回收；浓缩结晶回收锌，对沉铜后液进行净化处理后，浓缩结晶得到七水硫酸锌产品；本方法适用于浸出铜冶炼过程中熔炼和吹炼工艺所产生的烟尘，方法适用范围广，对铜、铅、锌、砷等元素处理效果好，经济效益高，适合产业化应用。
806
0
本发明属于湿法冶金技术领域，具体涉及一种从难浮选钼矿中回收钼的工艺方法。本发明包括如下步骤：步骤1、对难浮选钼矿磨矿，得到碱性浸出液；步骤2、将碱性浸出液进行预处理，得到浸出净化液；步骤3、对浸出净化液进行钼萃取，得到钼负载有机相；步骤4、对钼负载有机相进行水洗，得到水洗钼负载有机相；步骤5、对得到的水洗钼负载有机相进行反萃取钼，得到第一种含钼溶液；步骤6、对第一种钼溶液补加碳酸氢铵作为反萃取剂与负载有机相接触，得到第二种含钼溶液；步骤7、对第二种钼溶液，蒸发浓缩，得钼合格液。本发明能够提高钼的浸出率，具有高效率、低成本、短流程、清洁环保的优点。
762
0
本发明提供一种基于乙醇法使硫酸锰溶液结晶的方法，涉及湿法冶金技术领域。该一种基于乙醇法使硫酸锰溶液结晶的方法，包括乙醇法：所述乙醇法使硫酸锰溶液结晶方法步骤如下：S1、选取定量的硫酸锰溶液放入反应容器中，常温下充分搅拌；S2、之后向反应容器中缓慢加入无水乙醇，待上清液无色透明时，停止加无水乙醇；S3、反应容器内充分混合均匀后，使用压滤机对其进行压滤，获得硫酸锰结晶体。过向硫酸锰溶液加入极性很弱的有机溶剂无水乙醇使固体硫酸锰从溶液中析出。与现有硫酸锰结晶方法相比，此方法操作简便，能量几乎无消耗，对设备要求不高，后续压滤溶液经蒸馏后可继续加入到硫酸锰溶液中，实现无水乙醇的循环利用。
743
0
本发明涉及湿法冶金技术领域，公开了一种钒渣钙化焙烧熟料提取钒、锰和废水循环利用的方法。该方法包括：将熟料与第一母液进行混合，加入第二母液，加入浸出剂进行浸出，得到残渣和浸出液；残渣使用第一洗涤液、第二洗涤液和第三洗涤液洗涤，得到第一洗涤滤液、第二洗涤滤液、第三洗涤滤液；将第一洗涤滤液和浸出液进行沉钒，得到提钒废水；将部分提钒废水进行除杂和中和得到除杂液，部分除杂液进行电解处理，得到电解阳极液；将第二洗涤滤液返回使用，将第三洗涤滤液返回使用；将剩余提钒废水返回使用，将剩余除杂液返回使用，将电解阳极液返回使用。该方法实现电解阳极液和洗涤废水的有效循环利用，钙化熟料中钒的高效浸出、锰的低成本回收。
886
0
本发明属于湿法冶金技术领域，具体涉及一种锌精矿与硫化砷渣协同浸出的方法，包括以下步骤：（1）将锌精矿、硫化砷渣、废电解液混合，控制酸锌摩尔比0.8~1.1，进行氧压浸出，得到氧浸液和氧浸渣；（2）将氧浸液送后续除铁净化、电解、熔铸生产电锌；将氧浸渣送硫回收单元，产出硫磺和浮选尾渣；（3）将浮选尾渣送火法冶炼处理，得到固砷无害渣和烟气，烟气送制酸生产硫酸。本发明利用锌精矿与硫化砷渣协同浸出，在一个高压釜内可以同时完成砷氧化及随铁沉淀的两个过程，氧浸液终酸浓度低；将高铁的浮选尾渣经火法固化得到固砷无害渣，达到了砷固化渣中而不是以砷产品外排的目的，解决了砷无害化的环保问题。
663
0
本发明涉及一种超声协同溴化物提金的方法，属于湿法冶金技术领域。本发明将含金矿物或含金废料细磨至‑150目占95％以上得到细粒级矿物；将水、氯化铁和溴化物混合均匀得到溴化浸金剂；将溴化浸金剂加入到细粒级矿物中，调节体系pH值为1.5～4.5，在温度为20～65℃、搅拌下超声浸出30min以上得到金浸出液和浸出渣。本发明以溴化物盐类和氯化铁为提金浸出剂，在超声波的作用下强化浸出速率，实现难处理金矿中金的浸出，与其他非氰化物浸金方法相比，超声协同溴化提金法具有体系较稳定、试剂成本低、浸出效率高的特点，可有效地去除难处理金矿中的碳物质。
中冶有色为您提供最新的有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
