全部
▼
热搜：
1120
0
本发明公开了一种含锡锌喷金粉分离回收锡锌的方法，属于有色金属湿法冶金技术领域，具体步骤：将锡锌喷金粉加入液固比为(2～6)：1的硫酸中浸出，反应结束后经过滤、洗涤得到滤液1和滤渣1，滤渣1送到澳斯麦特炉或电炉中还原熔炼，再通过火法精炼可得到99.9％以上的锡；向滤液1中加入锌粉置换，反应结束后，通过过滤、洗涤得到滤液2和滤渣2，滤渣2经火法精炼可得到99.9％以上的锡；将滤液2作电解液，铝板作阴极，铅银合金板作阳极进行电解，在阴极可回收锌。本方法工艺简单，操作方便，所需设备简单、成本低，金属回收率高，产物纯度高，实现了锡锌的分离与回收，具有极大的经济效益。
752
0
本发明涉及铀湿法冶金技术领域，具体公开了一种利用单宁酸沉淀物吸附铀的工艺，包括以下步骤：步骤1：将固体单宁酸溶解于氨水中，得到单宁酸溶液；步骤2：向单宁酸溶液中加入乙醛溶液，得到混合溶液；然后将混合溶液加热，生成棕色沉淀物；步骤3：过滤棕色沉淀物，并将其清洗至中性，再置于真空干燥箱内干燥，得到单宁酸沉淀物；步骤4：取含铀溶液，加入单宁酸沉淀物，然后进行搅拌，充分吸附溶液中的铀；步骤5：过滤，得到除铀后的溶液。本发明通过单宁酸沉淀物的吸附能力去除溶液中的铀，可以为我国铀的提取和含铀废水的处理提供新的吸附试剂。
1162
0

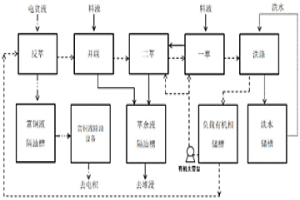

本发明属于铜湿法冶金技术领域，具体涉及一种高酸铁高杂质铜浸出液的萃取方法，采用两串一并的萃取设备进行，得到的铜萃取率可控制在65‑85％，萃取电积吨铜酸耗180‑300kg左右(酸耗的有效控制和降低，进一步控制了整个堆场的酸度上涨)，萃取剂单耗4kg左右，稀释剂单耗25kg左右；同时可实现稳定控制富铜液各参数指标稳定控制在在铜浓度45‑50g/L左右，氯、锰离子10ppm以内，铁离子1.5‑2.5g/L，经除油设备(超声波除油器或聚结式除油器等)含油量5‑10ppm，有利于后续电积工艺的稳定控制和生产。
963
0
本发明涉及一种富锗锌精矿氧压浸出抑制锗浸出的方法，属于有色金属湿法冶金领域，工艺步骤为：1）将‑320目富锗锌精矿进行一段氧压浸出，加入二段氧压浸出液，补入硫酸，通入工业氧气，控制总压、反应温度、浸出时间，过滤，一段滤饼入二段氧压浸出，一段滤液经中和进一步脱除铁、锗，加锌粉净化除杂后电积锌；2）一段氧压滤渣进行二段氧压浸出，控制终酸20～30g/L，通入工业氧气，控制总压1.0～1.2MPa，反应温度140～150℃，浸出时间1.0h，过滤，二段浸出渣回收硫、铅、银和锗，二段浸出液返回一段氧压浸出。本发明方法在富锗锌精矿氧压浸出时抑制锗浸出，将锗富集入浸出渣，解决了富锗锌精矿氧压浸出液后续处理时流程长、工艺复杂、中和剂耗量高等问题。
998
0
本发明涉及湿法冶金领域，具体涉及风化壳淋积型稀土矿强化浸出的复合浸取剂及其制备方法和提取稀土的方法，该复合浸取剂包括：质量百分数为1～4％的无机浸取剂和质量百分数为0.1～1.2％的二甲基二烯丙基氯化铵、2‑氯乙基三甲基氯化铵、丙烯酰胺二甲基二烯丙基氯化铵共聚物和丙烯酰胺三甲基单烯丙基氯化铵中的一种或多种组合。提取稀土的方法包括：利用上述浸取剂对稀土矿中的稀土进行浸取。通过无机浸取剂和有机稳定剂的配合对风化壳淋积型稀土矿进行原地浸取，强化浸取剂的渗透和稀土的浸出过程，减小浸取剂的消耗，抑制黏土矿物膨胀，改善无机浸取剂引起的风化壳淋积型稀土矿体稳定性差和容易发生山体滑坡的问题，也缩短了开采周期。
757
0
本发明涉及一种利用铁氧化物处理含砷污酸的方法，属于湿法冶金技术和废弃物处理技术领域。本发明方法将铁氧化物加入到含砷污酸中，铁氧化物与污酸发生反应生成固液混合物，过滤得到稳定的含砷固态物质，实现含砷污酸中砷的脱除，并防止砷的危害，达到使用廉价铁源处理污酸的目的；本工艺操作简单、生产成本低、对环境有益，具有较广阔的市场前景。
1037
0
本发明涉及偏钒酸钠的制备方法，属于湿法冶金领域。本发明解决的技术问题是提供工艺简单的偏钒酸钠的制备方法。本发明偏钒酸钠的制备方法，包括以下步骤：a、调节含钒浸出液的pH值为11.5～13.5，静置后，取上层清液；b、调节a步骤的上层清液的pH值为7.0～8.5，静置使偏钒酸钠溶液形成；c、将b步骤形成的偏钒酸钠溶液制备得到偏钒酸钠固体。与现有技术相比，本发明方法工艺简单、操作方便；制备的偏钒酸钠纯度高，可达99.5％以上，物料消耗少，污染少；工艺中原料利用率高，工艺能耗低，成本相对较低。
731
0

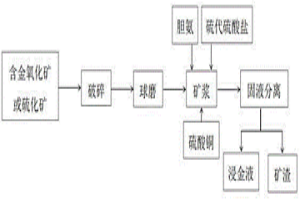

本发明公开了一种以胆胺取代氨水的硫代硫酸盐浸金体系的浸金工艺，属于湿法冶金的技术领域。对现今流行的硫代硫酸盐浸金方法的浸出率低，氨水的环保问题等进行针对性解决；本发明使用硫代硫酸盐，胆胺和五水硫酸铜浸出液对金矿石进行搅拌浸出，浸出率可达85%；且方法简单，原料易得，成本低廉，整个浸金过程中不存在剧毒性物质的影响，具有环境效益，能够被很好地投入规模化应用。
1118
0
本发明涉及一种铅锌共生矿处理方法，属于湿法冶金技术领域，本发明将铅锌共生矿破碎、磨细，加入硫酸铵溶液和硫酸溶液搅拌后过滤，得到浸出液和浸出渣，浸出液用P204萃取出锌，萃余液返回用于浸出锌；剩下的浸出渣与氯化铵溶液混合搅拌过滤，得到浸出液和浸出渣，浸出液用硫化钠沉铅，过滤得到的铅渣作为铅冶炼原料，沉铅后液返回用于浸出铅；浸出渣中仍然含有少量锌和铅，利用浮选法回收剩余的硫化铅和硫化锌，可以充分的回收浸出渣中剩余的锌和铅，本发明采用选冶结合，可以处理氧化程度不高的铅锌共生矿，采用萃取和沉淀的方法回收两种浸出液中的锌和铅，有效减少杂质元素的浸出，从而减少处理杂质工艺，最大化的使铅锌共生矿中铅和锌浸出。
1089
0
本发明属于湿法冶金技术领域，具体涉及一种以含砷铜电解液制备砷酸铜的方法，本发明采用吸附剂吸附交换?萃取?氧化等工艺手段，主要针对含砷较高、且同时伴有少（微）量的镍、铁、锌、锑、铋等元素的铜电解残液中铜和砷的无害化回收利用，制备具有高附加值的砷酸铜产品。砷酸铜化合物是木材防腐剂的主要原料。用该物料生产砷酸铜，可实现砷的无害化和资源综合利用，并且具有较高的经济效益和社会效益。
855
0
本发明公开一种从尾矿中浸出铌、钪及稀土元素的方法，涉及湿法冶金技术领域。其包括以下步骤：S1、在选铁、稀土和萤石的尾矿中添加氢氧化钙和氯化钠，混合均匀得到混合物，并将混合物焙烧后得到焙烧矿；S2、对焙烧矿进行球磨处理；S3、将球磨处理的焙烧矿与盐酸混合，加热浸出，并过滤浸出物，得到浸出渣Ⅰ以及富含稀土和钪的浸出液Ⅰ；S4、将浸出渣Ⅰ烘干，采用浓硫酸加热浸出的方法对浸出渣Ⅰ进行浸出，并过滤浸出物，得到浸出渣Ⅱ和富含铌的浸出液Ⅱ。本发明的方法操作简单，能耗低，绿色环保，工艺成本低，能够有效浸出选铁、稀土和萤石尾矿中的铌、钪及稀土，且铌、钪及稀土的浸出率高。
841
0

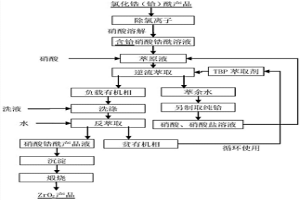

本发明属于湿法冶金领域锆铪分离技术领域，具体涉及一种溶剂萃取法分离锆铪工艺；本发明以含铪氯化锆酰工业品为原料，经水溶、碱沉、洗涤、硝酸溶解等工序制备出硝酸锆(铪)酰溶液；然后以添加相改良剂正辛醇的TBP煤油溶液为萃取剂，利用TBP优先萃取锆的特点，经过多级逆流萃取，将大部分锆及极少量铪萃入到有机相；负载有机相用一定浓度的硝酸溶液洗涤，进一步除去有机相中大部分铪；将酸洗后的负载有机相用水反萃取，可得硝酸锆酰溶液；该溶液经氨水沉淀、干燥、煅烧即可得到二氧化锆粉末，其质量符合原子能级二氧化锆标准；萃取锆后萃余水相中仅剩极少量锆及大部分铪，其铪中锆的含量满足原子能级铪对杂质锆的要求，可直接富集制备原子能级铪。
707
0
本发明涉及一种锌冶炼系统中去除镁的方法，属于湿法冶金技术领域；所述的锌冶炼系统中去除镁的方法包括以下具体步骤：（1）细磨；（2）稀释电解后液；（3）锌焙砂预浸出镁；（4）回收锌；（5）沉淀镁。本发明不产生外排废水，镁以钙镁渣的形式排出，可作为水泥生产原料，其原理是利用电解后液预浸出锌焙砂中的镁，焙砂中氧化锌与溶液中的硫酸锌生成碱式硫酸锌沉淀，生成的碱式硫酸锌直接返回浸出工序，而镁留在溶液中，使焙砂采用电解后液预浸脱镁的同时使电解后液从系统中开路，起到了双重除镁的作用；沉锌后液再添加少量石灰中和沉淀镁，沉镁后溶液作为稀释剂和中和剂返回到预浸镁及沉锌工序。
1050
0
本发明属于湿法冶金领域，提供一种金离子的选择性分离方法，将Fe3O4/SiO2/cPPyTh磁性纳米复合物加入到含金离子的水溶液中，室温下充分搅拌混合，磁分离，得吸附金离子的磁性纳米复合物；再将所得吸附金离子的磁性纳米复合物加入到硫脲和盐酸的混合溶液中，室温下搅拌洗脱磁性纳米复合物表面吸附的金离子即可。单位平衡吸附量高，达816.3mg/g；分离效率高，5min之内的吸附量达496.7mg/g；室温条件下对金离子的吸附能够自发进行；在多种干扰离子(Mg2+、Cu2+、Zn2+、As5+、Cd2+和Pb2+)共存的情况下，相对于每一种干扰离子，Fe3O4/SiO2/cPPyTh对金离子的平均吸附选择性均高于4；重复利用性好，连续使用5次后，对金离子的吸附率/回收率达93.3％/92.3％。
1052
0
本发明公开一种回收废电路板中铜的方法，属于湿法冶金技术领域。首先将废电路板破碎成粉末状，将粉末、氨水溶液、氯化铵溶液和水充分混合，得矿浆，在矿浆中通入空气，在搅拌条件下进行超声波强化浸出；在强化浸出过程中周期性的加入双氧水，以此浸出废电路板中的铜；在浸出1h后，废电路板中铜的浸出率达98%以上。本发明实现了废电路板有效成分的资源化利用，同时是一种具有环境友好，反应温和，工艺流程缩短，能够降低生产成本并且金属铜回收率高，适应于废弃电路板中有价金属的回收利用。
977
0
本发明公开了含可修饰羟基酚醛树脂型聚合物微球的制备方法,该方法替代了原来制备方法中所采用稳定剂种类,可制备出粒径在15微米～100微米范围内的球形度高、粒度分布均匀的酚醛树脂型聚合物微球。本方法的特点是以聚乙烯醇或聚乙烯吡咯烷酮为分散聚合稳定剂,将乙二醇单苯醚、甲酸、甲醛和稳定剂混合均匀后,再慢慢滴加酸催化剂。滴加完毕后,将反应混合物在一定温度下加热搅拌反应一定时间。产物经分离、碱溶液浸泡、水洗后干燥。本发明制备的含可修饰羟基酚醛树脂型聚合物微球,可作为高分子吸附剂的基体材料,用于生物医药、色谱分离、环境治理、湿法冶金等领域。
908
0
一种氯化镍溶液除硫酸根的方法，涉及一种湿法冶金中除杂的方法，特别是氯化镍溶液中除去硫酸根的方法。其特征在于在氯化浸出过程中，将氯化浸出液加温至60～70℃，然后加入碳酸钡或氯化钡，反应1～2小时，使浸出液中的SO42－与Ba2+反应生成BaSO4沉淀，经固液分离后，浸出液进入除铁工序，BaSO4沉淀随浸出渣开路。本发明的方法，具有工艺简单，操作方便，能有效地除去溶液中的SO42－，提高氯化镍产品的质量。
762
0
一种导电高分子材料包覆金属基惰性电极材料的制备方法，由三个步骤组成：(1)金属骨架基底的制备；(2)导电高分子涂层材料的制备；(3)在金属骨架基底上包覆导电高分子涂层材料。本发明制备的导电高分子包覆金属基惰性电极复合材料能显著提高电极板的电催化活性和极板的耐腐蚀性，尤其适用于氯化物体系或者含氯离子高的硫酸盐体系；该复合材料可用于有色金属湿法冶金提取过程中的惰性阳极、电池电极、传感器器件、电容器电极等，能显著降低有色金属电积过程的能耗。
1121
0
本发明公开了一种氧化钼钨混合精矿的选矿方法,其特征在于,所述选矿方法包括以下步骤:1)将氧化钼钨原矿磨碎至-0.074mm占60%,并进行浮选;2)将步骤1)中得到的钼钨粗精矿根据粒径进行分级,大于0.031mm的为粗粒级,小于等于0.031mm的为细粒级;3)将步骤2)中得到的粗粒级矿物颗粒加温至90℃-95℃,并加入调整剂,经过浮选得到钼钨混合精矿。本发明通过对不同粒度的矿物颗粒采用分级分别处理的方法,通过调整药剂制度及提高选别温度等营造适应粗粒级别的浮选环境,细粒级别的矿石用湿法冶金工艺,提高了分选效率,有效地提高了氧化钼钨混合精矿的回收率和精矿质量。
991
0
本实用新型公开了一种悬浊液沉降装置，包括沉降罐体、固定于沉降罐体下方的罐底以及可拆卸连接于所述沉降罐体上方的桶盖，所述罐底为斜面设计，于所述罐底的最低点位置开设有一浊液出口，于所述罐底的最高点及以上位置并列开设的有多个清液出口，所述桶盖上开设有加液口、排气口、备用口以及人孔。本实用新型通过罐底坡度、清/浊液出口分层排放，达到了各种悬浊液中微量悬浮颗粒物有效沉降的优点，同时排气口置顶的设计可用于收集溶液中逸散出的各种气体，解决了现有的湿法冶金精细化工行业中含有微量悬浮颗粒物的悬浊液难以沉降的问题。
886
0
本发明是一种新型的湿法冶金方法。在100℃ 及20～50KPa压力(总)下，由于催化剂系统的作用， 氧气能快速氧化pH为0.5～1.4水溶液介质中硫化 矿物(例如黄铁矿、毒砂)成为硫磺及硫酸盐，使金从 硫化矿物相中释放游离出来，并保留在酸浸渣中。此 渣可用氰化法或硫脲法提取金，金的浸取率为95～ 99％。 本方法适用于含砷金精矿、含铜砷金精矿、含铜 铅锌金精矿、含黄铁矿金精矿等，以及含金在5g/T 以上的上述各类型的金矿。
1041
0
一种氢氧化镍钴溶解液中锰的脱除方法，涉及一种镍钴湿法冶金中氢氧化镍钴的酸溶解液的除锰方法。其特征在于其脱除过程是将氢氧化镍钴溶解液加热，通入二氧化硫气体，并加入碳酸镍调节反应浆液pH，将氢氧化镍钴溶解液中的锰形成沉淀脱除。本发明的方法以二氧化硫气体做为沉锰试剂，以碳酸镍调节反应过程溶液pH，以压缩空气脱除反应后浆液中残留的游离二氧化硫，整个除锰过程中，体系无新离子引入，渣含有价金属低，可直接做为锰原料外销，是一种绿色高效的除锰工艺方法。
1019
0
本发明提供一种利用斑铜矿调控高铁闪锌矿氧化溶解的方法，将高铁闪锌矿磨细，在化学体系下，加入磨细的斑铜矿并控制合适的比例和溶液化学条件；生物体系中，将浸矿微生物培养、驯化、接种，并控制合适的矿物比例和溶液化学条件；可以选择性的强化或抑制高铁闪锌矿的氧化溶解。本发明的优点在于（生物）湿法冶金体系中，当高铁闪锌矿作为目的矿物存在时，可通过调控选择性的强化或抑制高铁闪锌矿的浸出，实现多金属复杂矿物的协同或分步浸出；当高铁闪锌矿作为非目的矿物或脉石矿物时，又可通过调控抑制高铁闪锌矿中锌和铁等元素的溶出，避免高铁闪锌矿浸出产生的金属离子对其他有价金属的回收带来麻烦，同时可强化斑铜矿的回收利用。
810
0

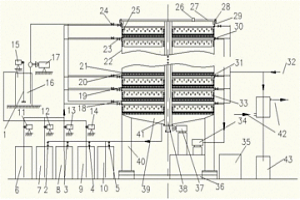

一种反应、分离、洗涤、蒸发和干燥一体化的装置及方法，属于湿法冶金和化工领域。本发明所述的装置主要由单元化隔室，及附属设备组成。隔室与隔室之间通过带孔的隔板连接，依据浸出反应、分离及洗涤、结晶和干燥等不同工艺组合，及处理对象的不同，带孔隔板上置有选用的特定滤膜，并安装上下密封圈以实现隔室的密封。根据处理对象不同，在隔室内连续完成浸出反应、分离及洗涤、结晶和干燥中的任意几个工艺流程。高径高比的独立隔室空间，利于实现对压力、温度、搅拌速率等反应条件的控制，带孔搅拌刮板器易于加速高固液比的固液两相，及高浓度液相反应，提高传质速率。本发明对流程和处理能力适应性强，能量、水和药剂可循环利用，清洁环保，操作方便。
1093
0
本发明公开了一种复合型铜矿浮选剂，由异丁基黄原酸钠、正二丁基二硫代磷酸铵、十二烷基苯磺酸钠、壬基黄原酸钠、活化剂组成；丁基黄原酸钠捕收能力较强，是适用于铜、铅、锌、镍硫化矿的捕收剂。对贵金属的硫化矿捕收能力强。也适用于含有部分氧化铜、铅矿石的浮选，还可用作湿法冶金沉淀剂及橡胶硫化促进剂；十二烷基苯磺酸钠是中性的，对水硬度较敏感，不易氧化，起泡力强，去污力高，易与各种助剂复配，成本较低；同时辅助壬基黄原酸钠和活化剂作为复合型铜矿浮选剂。发明的目的是克服现有技术的不足，浮选速度快，泡沫少且细小，有利矿物回收，同时该浮选剂配方个组成成分来源充足且价格低廉，使用性价比高，适用范围广阔。
899
0
本发明涉及一种稀土萃取皂化废水循环利用方法，属于稀土湿法冶金领域。本发明工艺 如下：浓缩加原盐后的皂化废水，经配水罐加入Na2SO3、BaCl2、Na2CO3除杂后，过滤后的二次 盐水经离子交换树脂塔精制后，Ca2+、Mg2+离子≤20ppb；再送入电解工段，采用离子膜电解 法生产盐酸和液碱，液碱和盐酸返回稀土工艺使用。使氯化钠废水的处理实现了有价元素的 循环利用，具有节约资源，降低生产成本，减轻环境污染，是一种稀土萃取分离循环经济、 环境友好的生产方法，实现了稀土萃取分离氯化钠皂化废水的循环利用。
855
0
本发明涉及湿法冶金并且本发明能用于从不同种类矿物原料中提取贵金属(钯、铂、金和银)。从包含碱和碱土金属氯化物的矿物原料中吸附提取贵金属的方法包括采用包含强碱和弱碱官能团的合成吸附剂从矿浆中吸附贵金属,随后解吸。将吸附剂分两步洗涤,第一步,用废矿浆的液相和水洗涤吸附剂,且第二步,采用硫脲的盐酸溶液解吸贵金属。然后将贵金属采用氢氧化铵溶液从硫脲溶液沉淀至混合精矿;并且,所述过程在带有脱水筛的六个阶式装置中进行,在每一装置中具有装载吸附剂的固定容量,采用包含60-80g/dm3硫脲和3-10g/dm3盐酸的溶液将贵金属在50-60℃的温度下解吸,在pH为8.7-8.8和温度为50-60℃下,采用氢氧化铵溶液沉淀贵金属。
1095
0
本发明属于稀土湿法冶金领域和离子液体萃取领域，具体涉及一种采用N‑辛基吡啶四氟硼酸盐萃取稀土元素的方法。本发明以含轻稀土元素的水溶液为原料液，将酸性原料液与N‑辛基吡啶四氟硼酸盐混合进行液—液萃取，萃取完成后得到的混合溶液经离心分离得到负载稀土的有机相和萃余液。采用反萃剂对负载稀土的有机相进行反萃，反萃完成后的混合溶液经离心分离得到纯净的稀土溶液和可回收的离子液体。本发明萃取效率高，萃取平衡时间短，无乳化现象，操作简单，且N‑辛基吡啶四氟硼酸盐具有疏水性，与水溶液不互溶，可减少因水相夹带或溶解产生的有机相的损失。
795
0
本发明提供一种无定形粗硼粉加压浸出提纯的方法，通过在无定形粗硼粉中加入一定比例的稀盐酸，在搅拌下升温、加压后，浸出反应；然后自然冷却至室温，将混合物进行过滤，滤渣用水清洗，然后烘干、筛分，即得到纯度达到97%以上的无定形硼粉。其中杂质Mg、O、Si、Fe等含量分别在0.9%、0.2%、1.0%、0.3%以下。本发明提供的方法利用湿法冶金加压浸出的方法进行粗硼的提纯，提纯过程简单、成本低廉、附加值高，硼粉纯度可达到97%以上。该发明技术新颖，具有创新性，附加值高，能解决当前镁热还原法制备的无定形硼粉纯度过低的问题。
中冶有色为您提供最新的有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
