有色金属湿法冶金技术理论与应用

利用氧化石墨烯提取金/银的方法 794

 0

本发明属于湿法冶金技术领域，具体涉及一种利用氧化石墨烯提取金/银的方法，采用金/银标液和氰化物配制金/银氰络合物溶液；将氧化石墨烯置于金/银氰络合物溶液中吸附金/银氰络合物5‑50h；分离氧化石墨烯，将金/银氰络合物从氧化石墨烯上脱附，以提取金/银，同时脱附的氧化石墨烯可重复使用。本发明的有益效果在于：利用氧化石墨烯的大比表面、丰富官能团、高活性位点吸附金/银氰络合物从而达到提取金/银的目的，同时由于氧化石墨烯表面完全裸露，吸附于表面的金/银络合物易于脱附，可实现吸附剂的重复使用。该方法操作简单，可快速有效地提取金/银，且氧化石墨烯可重复使用，成本低。

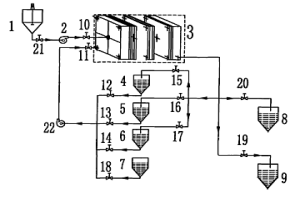

多段酸浸、多级逆流洗涤和压滤一体化的系统及方法 1124

 0

本发明涉及一种多段酸浸、多级逆流洗涤和压滤一体化的系统及方法,应用于电解金属锌行业以及湿法冶金等行业。该系统包括隔膜压滤机,该隔膜压滤机的进料口端连接有锌焙砂酸浸液入料池,出料口端分别连接有滤液池和收集液池;隔膜压滤机的进料口端与出料口端之间还并列连接有废电积液循环池、循环洗涤水池、洗涤清水池。方法包括如下步骤:(1)入料;(2)不同温度梯度的废电积液多段酸浸;(3)不同浓度含锌洗涤水的多级逆流洗涤;(4)对滤饼进行压滤。本发明能将电解金属锌行业目前主流工艺锌弃渣中水溶锌含量(以Zn计)从3.5～6.0%降低至0.5%以下;大幅度提高了酸浸和洗涤的效率,锌矿石酸浸回收率可达97%以上。

用于管式过滤器的过滤架 1067

 0

本实用新型属于湿法冶金技术领域，涉及一种用于管式过滤器的过滤架，其特征在于，所述过滤架包括由多根支撑杆围成的圆筒形支架，在所述支架内设有多根等距分布的滤管，所述滤管与支架同轴心；在所述支架的一端固定有第一法兰，与所述第一法兰连接有出液管，所述出液管的出液端设有通过第二法兰连接的球阀。本实用新型的过滤架，提升了溶液处理量，可以有效避免变形，保证了电解的外观质量，提高了产品的品级。同时解决了现有过滤架工序繁杂，装配效率低，耗工耗时的问题。

电解槽阴阳极区液位的监测装置 1014

 0

一种电解槽阴阳极区液位的监测装置，涉及一种湿法冶金电解过程的电解槽阴、阳极液液位，特别是其液位差的监测装置。其特征在于其结构包括：固定板，固定在固定板上的两上浮子定位导管，嵌入浮子定位导管内的浮子，与导电体联接的报警装置。本实用新型的监测装置，能够对电解槽的液位和阴、阳极极室的电位差进行自动监测和报警，使电解槽操作工更方便地掌握槽内液位差是不在合适的范围内，尽早的发现阳极液的返流现象，使槽况不在返酸，提高金属锰生产的产量和降低电耗。

水平箱式混合双层澄清萃取器 1263

 0

本实用新型涉及一种水平箱式混合双层澄清萃取器,包括有箱体(19),其特征是所述箱体(19)内设有混合室(3)和澄清室,所述澄清室由托板(17)分隔成上澄清室(20)和下澄清室(21),所述上澄清室(20)被隔离板(16)分成两部分,在隔离板(16)上设有使上澄清室(20)被分隔的两部分相连通的轻相通道(14)和重相通道(15)。本实用新型提高了萃取器的级效率,在不增加槽体贮液量的情况下,采用双层澄清,扩大了澄清室的截面积,提高澄清室的澄清能力,澄清效果好,此种萃取器级效率一般可达到90～95%,适应性广,能满足湿法冶金尤其是稀土萃取分离工艺对设备的要求。?

浮选分离硫酸锌浸出液中高浓度铁离子的方法 1038

 0

本发明公开了一种浮选分离锌浸出液中高浓度铁离子的方法。对酸性硫酸锌浸出液以锌焙砂作中和剂，以锌精矿作还原剂，以空气作氧化剂，以锌焙砂作pH调整剂，促使高浓度铁离子水解沉淀，以酸式苄基胂酸为铁沉淀物捕收剂，以二丙基二醇丁醚为起泡剂，在浮选机中进行铁的浮选分离。所得铁渣具有较高的品位，实现了渣的综合利用。本发明首次将浮选技术应用于湿法冶金酸性浸出液中铁的分离与利用，不仅能够加速铁分离速率、提高沉淀物利用率，而且所得清液含铁低，有价金属几乎没有损失，设备流程工艺操作简单、经济高效。

利用微波强化氧化亚铁硫杆菌浸出废线路板中铜的方法 983

 0

本发明属于湿法冶金技术领域，具体为一种利用微波强化氧化亚铁硫杆菌浸出废线路板中铜的方法。其首先对At.ferrooxidans进行前期培养；然后将废线路板粉末加入到含已培养至对数期的At.ferrooxidans菌液的自制反应器中，微波强化浸出2~4天；最后采用萃取‑反萃‑电积法从浸出液中回收铜。经微波和At.ferrooxidans联合作用后，废线路板中铜的平均浸出率为86.30%。在不施加微波的浸出体系中，废线路板中铜的平均浸出率为56.23%。该方法的优点在于：经微波强化后，At.ferrooxidans的铜浸出率明显提高，浸出周期缩短2~6天。

用于含钴矿料的浸出工艺 1071

 0

本发明公开了一种用于含钴矿料的浸出工艺，具体为：将浆化水和含钴矿料投入浆化池中并调节溶液的pH值，充分浆化后得到第一混合浆料；对所述第一混合浆料进行连续浸出以及连续除铁后得第二混合浆料；对所述第二混合浆料进行连续压滤以及压滤后的渣进行连续洗渣；本发明将湿法冶金过程中的各个工序连续进行，中间不间断，提高了生产效率。

金属精炼设备 1037

 0

本发明公开了一种金属精炼设备，包括机身，所述机身内设有工作腔，所述工作腔内设有收集机构，所述收集机构包括固定在所述工作腔下端壁的废水框，所述收集机构左侧设有转动机构，所述转动机构包括电机，所述工作腔左端壁内设有滑槽，所述滑槽内可上下移动设有载物块，所述载物块右端面固定设有所述电机，所述转动机构上侧设有搅拌机构，所述搅拌机构包括固定在所述工作腔后端壁的搅拌框，所述搅拌框内设有搅拌腔，本装置操作简单，当进行湿法冶金时，本装置能将搅拌腔封闭，保证产生的废气不会直接进入空气中，影响操作者的安全健康，且本装置采用机械搅拌，不需要人工搅拌，大幅度提高了搅拌的效率。

从酸性溶液中脱除砷的方法 965

 0

本发明公开了一种从酸性溶液中脱除砷的方法，它涉及湿法冶金技术领域，用TiO2、nH2O可以从含砷10mg/L至30g/L的H2so4溶液，HCl溶液中吸附脱除三价砷和五价砷；酸性溶液的酸度从0.5g/L至150g/L；脱除方式可采用：离子交换柱的自然渗透，真空过滤和按液固比进行搅拌，压滤机压滤；吸附砷后之TiO2、nH2O用10%至20%的NaOH溶液洗涤再生，吸附砷的效果不减，碱洗液经处理后可得含砷50%以上的砷酸钠结晶，对硫酸锌溶液和氯化铟溶液中的砷，脱除过程中Zn2+、In3+不被吸附对含Ge溶液砷和锗都被吸附。它可有效回收砷，解决了其它方法存在的砷的二次污染问题，同时产生一定的经济价值。

从红土镍矿的磷酸浸出液中提取镍钴的方法 1075

 0

本发明涉及一种从红土镍矿的磷酸浸出液中提取镍钴的方法，属于湿法冶金技术领域。本发明包括如下步骤：(1)：红土镍矿通过磷酸浸出，固液分离后得到富集镍钴的一段浸出液；(2)：在步骤(1)所得的一段浸出液中加入碱性剂调节溶液pH，固液分离后，得到已脱除部分铁、铝、锰等杂质金属离子的第一除杂液；(3)：在步骤(2)所得的第一除杂液中加入萃取剂P204，进一步分离除去铁、铝、锰等杂质离子，得到富集镍钴的一段萃余液；(4)：在步骤(3)所得的一段萃余液中加入萃取剂P507，经多级萃取分离镍和钴，最终钴保留在有机相中，镍保留在萃余水相中。本发明工艺简单，流程短，萃取级数少，镍、钴回收率高，便于工业应用。

基于金属锰制液的常温氧化铁脱硫剂的制备方法 1151

 0

本发明公开了一种基于金属锰制液的常温氧化铁脱硫剂的制备方法，涉及工业废弃物治理技术领域，其技术方案要点是：包括以下步骤：S1、将碳酸锰矿石粉碎后投至化合反应器中进行化合反应，制得矿浆；S2、对矿浆进行固液分离；S3、将固液分离的滤液净化处理；S4、对净化处理后的溶液进行固液分离，并将分离后的含铁滤饼与碱性物质混合后进行破碎搅拌；S5、进行强力搅拌混合，得混合物料；S6、进行密闭陈化；S7、采用造粒机进行造粒；S8、进行自然晾干或低温烘干，制得常温氧化铁脱硫剂。能够大幅度降低氧化铁脱硫剂的生产成本，且生产过程简单，生产制备的脱硫剂的有效成份含量高，活性好，且该制备方法能够应用于其它湿法冶金行业除铁渣的综合利用。

还原剂还原氯化浸硒液中金的方法 768

 0

本发明涉及一种还原剂还原氯化浸硒液中金的方法，属于湿法冶金技术领域。该还原剂还原氯化浸硒液中金的方法，首先向氯化浸硒液中加入二价铁盐，在温度为60～80℃的条件下还原30～90min，然后反应完成后进行过滤得到沉淀渣和氯化液；其中氯化浸硒液中硒离子的浓度为20.0～30.0g/L、碲离子的浓度为0.50～0.80g/L、金离子的浓度为0.30～0.50g/L。本方法采用硫酸亚铁为还原剂，还原氯化浸硒液中的金，采用该还原剂避免了硒、碲从氯化浸硒液中还原出来，具有低污染、生产成本低和效果好等优点。

P204掺杂聚苯胺的固相萃取剂及其萃取轻稀土方法 1080

 0

一种P204掺杂聚苯胺的固相萃取剂及其萃取轻稀土方法，属于稀土湿法冶金和固相萃取技术领域。一种P204掺杂聚苯胺的固相萃取剂，将本征态聚苯胺与P204溶液以5～24:1g/L的比例进行掺杂得固相萃取剂，所述P204溶液的浓度为0.01mol/L。本发明所述固相萃取剂萃取轻稀土的方法，以轻稀土溶液为原料液，轻稀土的浓度为0.01～0.1mol/L，pH为1～5；将P204掺杂聚苯胺的固相萃取剂与稀土原溶液以1～5：100g/ml的比例混合后进行固液萃取。本发明以掺杂态聚苯胺粉末为固体萃取剂，价格低廉、稳定性高、不易产生乳化，不需要皂化，减少氨氮废液的排放，分离操作简单，对环境无污染。

基于双极膜电渗析调节硫酸镍溶液pH值的方法 936

 0

本发明公开了一种基于双极膜电渗析调节硫酸镍溶液pH值的方法，该方法是将pH≤1.5的硫酸镍溶液通过双极膜电渗析系统调节其pH≥4，该方法在不加入任何化学试剂的条件下，采用双极膜电渗析技术将低pH的硫酸镍溶液转变为能够满足电积镍溶液pH要求(pH>4)的硫酸镍溶液，回收的硫酸可回用于镍湿法冶金主流程的矿物浸出工序，且该方法流程短，操作简单，镍损低，成本低，环境友好，易于实现工业化。

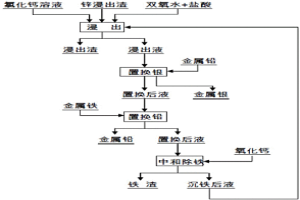

从锌浸出渣中回收铅、银的方法 969

 0

本发明公开了一种从锌浸出渣中回收铅、银的方法，属于湿法冶金技术领域，所述方法包括：通过浸出剂和添加剂将所述锌浸出渣中的铅、银浸出，获得浸出溶液；采用金属铅将所述浸出溶液中的银置换出，获得金属银和含铅溶液；采用金属铁将所述含铅溶液中的铅置换出，获得金属铅和含铁溶液。本发明提供了一种流程短、工序少、能耗成本较低且满足清洁生产环保要求的处理锌浸出渣的方法，实现从锌浸渣中直接提取得到高含量的金属铅、银产品。

含有高价值元素氢氧化铁基原料的制备方法 744

 0

本发明涉及一种含有高价值元素氢氧化铁基原料的制备方法，属于资源回收再利用及湿法冶金技术领域。将铁基废料通过配料、反应、干燥等工序制成包括铁的氢氧化物、高价值元素化合物、可燃性有机物的含有高价值元素氢氧化铁基原料主要由，其中铁及高价值元素主要呈氢氧化物。本发明制备的产品呈粉状或易粉碎团块，在≤200℃时不自燃，具有质地均匀、不易自燃、使用方便、安全、化工原料消耗少、高价值元素溶出率高等优点。消除了铁基废料在运输、装卸、贮存及生产过程中的火灾隐患。本发明制备方法和设备简单，易于控制，充分利用反应热，反应速度快，安全稳定性高，处理能力大，生产成本低，大量节约动力、人力、能量的消耗量，适合工业化生产。

含钨锡精矿钨锡分离的方法 1083

 0

一种含钨锡精矿钨锡分离的方法。本发明属湿法冶金技术领域，具体涉及一种采用浸出法来处理含钨锡精矿，并制得钨酸钠产品和进入锡冶炼流程的方法。将含钨3%～10%、含锡30%～50%的钨锡矿投入反应计量的氢氧化钠溶液中，在0.5MPa～1MPa和150℃～160℃浸出，浓缩结晶浸出液取到钨酸钠；浸出渣中的锡金属进入锡冶炼流程。本发明可更简单有效地从锡精矿中把钨提取出来，使钨与其它的金属能够很好的分离，同时不污染环境和经济效益兼顾达到最佳匹配。

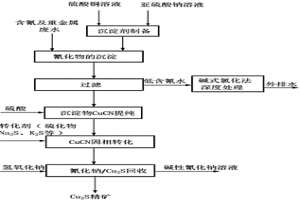

黄金冶炼含氰及重金属废水的无害化处理方法 885

 0

本发明涉及一种黄金冶炼含氰及重金属废水的无害化处理方法，所属湿法冶金领域，包括以下步骤：（1）黄金冶炼废水中测定氰、铜、锌、铁等元素含量；（2）沉淀剂溶液的制备；（3）将含氰及重金属的黄金冶炼废水与亚铜溶液进行反应，产生沉淀，然后浓缩、过滤；（4）含CuCN固相的提纯；（5）含CuCN固相转化及氰化钠回收利用；（6）待CuCN完全转为Cu₂S沉淀物后，添加碱溶液，控制pH=11~12，再进行过滤、洗涤，获得Cu₂S固相和碱性氰化钠溶液，Cu₂S作为铜精矿产品，碱性氰化钠溶液回收利用。本发明工艺流程简单，能耗较低，无废渣产生，资源循环利用，操作容易控制，无二次污染，安全可控、适应性强的黄金冶炼含氰及重金属废水的无害化处理方法。

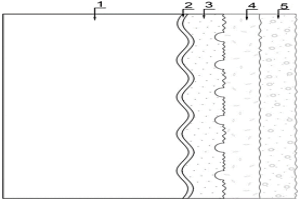

铜电积用钛基梯度二氧化铅复合电极材料及其制备方法 921

 0

本发明涉及一种铜电积用钛基梯度二氧化铅复合电极材料及其制备方法，属于湿法冶金阳极板技术领域。本发明铜电积用钛基梯度二氧化铅复合电极材料，从内到外依次包括从内到外依次包括钛基体、Sn‑Ru‑Ta‑ZrOx氧化物底层、β‑PbO2‑纳米SnO2中间层、α‑PbO2‑铜包覆石墨粉过渡层和β‑PbO2‑纳米ZrN‑钴包覆空心玻璃微珠活性层。本发明还提供了铜电积用钛基梯度二氧化铅复合电极材料的制备方法。本发明提供的电极材料应用于电积铜中，在不含钴离子但含锰氯离子的电解铜溶液中，相比传统的Pb‑0.06wt％Ca‑1.2wt％Sn阳极，槽电压可降低480mV，使用寿命长延长3倍以上，电流效率提高5％以上，电流密度可升高到原来的2倍以上。

用硫化沉淀控电位置换分离反铜锰液中铜锌锰的方法 1195

 0

本发明属于湿法冶金技术领域，特别涉及一种用硫化沉淀控电位置换分离多种金属离子的方法。首先用碱溶液或酸溶液调节反铜锰液的pH，再将硫化沉淀调浆后加入反铜锰液调节反铜锰液的溶液电位，可将反铜锰液中99.90％以上的铜置换脱除；再用碱溶液或酸溶液调节除铜后液的pH，加入硫化锰沉淀初步调节溶液电位，再加入还原剂调节并维持溶液电位至目标值，可将除铜后液中99.90％以上的锌脱除，粗制硫化锌可返至控电位置换沉铜段沉铜。本发明用硫化沉淀作为沉淀剂，采用控电位技术有效分离反铜锰液中的铜、锌、锰，避免了直接硫化沉铜时锌、锰的同步沉淀，显著降低了沉锌时锰的同步沉淀。

从高含砷、锌酸性溶液中空气氧化脱除砷的方法 1145

 0

本发明涉及湿法冶金除砷技术领域，尤其是一种从高含砷、锌酸性溶液中空气氧化脱除砷的方法，经过采用二价铜离子作为催化剂对高含砷、锌的酸性溶液催化，采用常规空气作为氧化剂，在低温常压下，实现了将三价砷离子氧化成五价砷离子，效率高，时间短，并能够与锌离子、铁离子、钙离子等生成难溶砷酸盐而除去，降低除砷成本，三废少，锌损失小。

高钙高磷钒渣深度提钒的方法 881

 0

本发明涉及高钙高磷钒渣深度提钒的方法，属于钒的湿法冶金技术领域。本发明解决的技术问题是高钙高磷钒渣提钒过程钒损失大、钒产品质量不合格率高。本发明公开了高钙高磷钒渣深度提钒的方法，将焙烧熟料进行第一次酸浸，一次浸出液中加入除磷剂进行除磷，一次浸出残渣进行第二次酸浸，二次浸出液加入除磷剂除磷后返回第一次酸浸用于循环浸出焙烧熟料，二次浸出残渣返烧结综合利用。本发明可有效降低高钙高磷钒渣提钒过程钒损失，同时对浸出液中磷进行去除，实现废水循环，具有方法工艺操作简单、易产业化的优点。

提高电积法阴极铜产品质量的方法 1044

 0

本发明属于铜湿法冶金技术领域，具体涉及一种提高电积法阴极铜产品质量的方法，电积液通过直流电积直接生产阴极铜，出铜工艺采用1/2或1/3出铜法，出铜时，阴极铜从吊装出槽时，先用槽面水进行洗涤冲洗，冲洗残留在阴极铜表面的电积液；然后将极板吊至阴极板烫洗装置，水温75‑80℃进行2min烫洗，除去极板表面以及导电横梁上残留的少量电积液和油污，而后进入剥片机组进行高温高压水二次洗涤后进行铜板剥离；剥铜完成后阴极板再重装入槽前，需检查阴极板的垂直度，加边条的完好情况以及清理粘附的碎铜。本发明的方法可直接应用于其他铜电积项目大规模工业化生产。

降低高硫酸钙含量料液中钙含量的方法 1086

 0

本发明提供了一种降低高硫酸钙含量料液中钙含量的方法，属于湿法冶金技术领域。本发明提供的降低高硫酸钙含量料液中钙含量的方法，包括以下步骤：将高硫酸钙含量料液与硫酸钙晶种混合，依次进行沉淀处理、陈化和固液分离；其中，所述高硫酸钙含量料液中硫酸钙的含量为2.30～2.56g/L，pH值为4.0～4.5；所述硫酸钙晶种的粒径为11～18μm。本发明采用特定粒径的硫酸钙晶种诱导沉钙，能够有效地降低料液中硫酸钙的含量，避免后续萃取除钙工序中频繁清理萃取槽中的硫酸钙沉淀，节省人力、物力，提高生产效率。此外，本发明提供的方法步骤简单，可操作性强，易于规模化生产。

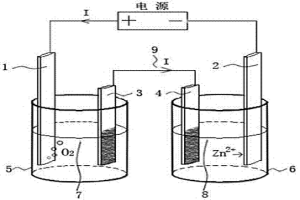

双电解槽电积提取锌的装置及其应用 1150

 0

本发明涉及一种双电解槽电积提取锌的装置及其应用，属于湿法冶金技术领域。装置，该装置包括惰性阳极、纯铝或锌阴极、辅助电极Ⅰ、辅助电极Ⅱ、阳极槽、阴极槽、含硫酸电解液和含硫酸锌电解液，阳极槽中装有惰性阳极和含硫酸电解液，阴极槽中装有铝或锌阴极和含硫酸锌电解液，惰性阳极与电源正极连接，纯铝或锌阴极与电源负极连接，阳极槽和阴极槽内还分别设有辅助电极Ⅰ和辅助电极Ⅱ，辅助电极Ⅰ和辅助电极Ⅱ通过导线连接。本装置使用双电解槽，实现了金属锌电积提取过程阴、阳极反应过程的解耦合，即金属锌的阴极沉积和阳极氧析出分别在不同的电解槽进行。

氯氧铜除氯提铜的方法 1031

 0

本发明公开了一种氯氧铜除氯提铜的方法，属于有色金属湿法冶金技术领域。该工艺包括如下步骤：第一阶段:(1)向氯氧铜物料中加入第一洗液，反应后得碱洗液和碱洗渣；(2)采用第二洗液洗涤步骤(1)得到的碱洗渣，得水洗液和水洗渣；(3)向步骤(2)得到的水洗渣中加入酸液，反应后得浸出渣和浸出液；(4)步骤(3)得到的浸出液旋流电积，得阴极铜和电积液。该方法将氯氧铜物料与氢氧化钠或碱洗液反应，氯元素反应形成氯化钠溶于水中而除去，并将得到的碱洗渣进行水洗，洗掉了碱洗渣中夹带的氯化钠，相当于进一步除去了氯氧铜物料中含有的氯元素，从而消除了氯元素对后续旋流电积工艺及设备的影响，流程简单，生产成本低。

高纯氧氯化铪的制备方法 754

 0

本发明公开了一种高纯氧氯化铪的制备方法，属于湿法冶金技术领域。包括：（1）氢氧化铪原料准备：以金属铪及铪合金废弃料为原料，经硫酸溶液溶解，水浸，过滤，滤液加碱沉淀，沉淀物加水漂洗至近中性，过滤，滤饼烘干、破碎；（2）滤饼经烘干、破碎后，用盐酸溶液或结晶母液溶解，得到铪盐酸溶液；（3）调整铪盐酸溶液中H+浓度和HfO2浓度，自然冷却结晶；（4）结晶后过滤，将过滤后得到的晶体加水溶解，过滤，调整溶液的H+浓度和HfO2浓度，加热至沸，进行二次结晶；（5）二次结晶后过滤，所得晶体用盐酸溶液或洗涤母液洗涤，得到高纯氧氯化铪。本发明所得高纯氧氯化铪杂质含量较低，可用于制备生产紫外级氧化铪等铪的高端产品。

稀土氧化物生产过程二氧化碳和铵的循环利用工艺 734

 0

本发明公开了一种稀土氧化物生产过程二氧化碳和铵的循环利用工艺，涉及湿法冶金技术领域，包括如下步骤：(1)在碳沉反应罐中将氯化稀土料液和碳铵溶液沉淀反应，产生碳酸盐和浓度为110‑150g/L氯化铵废水和二氧化碳，(2)将氯化铵废水输送到蒸氨塔中并加入石灰，得到氨水和氯化钙，(3)将碳酸盐放到转窑中进行焙烧产生尾气，把尾气进行净化和换热，(4)将步骤2中得到的氨水、碳沉反应罐产生的二氧化碳与转窑净化尾气输送到吸收塔生，反应生产碳铵溶液，本发明实现了二氧化碳和铵的循环利用，稀土氧化物生产中减少二氧化碳排放，无氯化铵废水排放，并且可以降低成本。

从氯盐体系中回收锌的方法 1260

 0

本发明涉及一种从氯盐体系中回收锌的方法，属于有色金属湿法冶金领域。该方法包括以下步骤：a、萃取有机相制备：采用P204为萃取剂，煤油为稀释剂，配制成含P204的有机相；b、苛化液制备：采用六次甲基四胺为助剂，用石灰粉和水配制饱和石灰水，得含钙量为6～8g/L的苛化液；c、皂化：将所得含P204的有机相与苛化液按体积比为1:2～3的量进行皂化，得钙皂化有机相；d、萃取：将所述钙皂化有机相与氯化锌溶液混合，进行钙-锌交换萃取金属锌，得富锌有机相和萃余液；e、反萃：所述富锌有机相用硫酸反萃取，电积回收金属锌。本发明的有益效果是：萃取锌时的萃取率高达95％以上，萃余液含锌量降至100mg/L左右。
