北京有色金属复合材料技术理论与应用

纳米纤维素增强增韧尼龙66复合材料及其制备方法 1064

 0

本发明公开一种纳米纤维素增强增韧尼龙66复合材料，该复合材料包含如下重量份的原料：尼龙66树脂57.1-73.65份,玻璃纤维25-35份,纳米纤维素0.5-6份,偶联剂0.1-0.35份,分散润滑剂0.5-1.0份,成核剂0.05-0.15份,抗氧化剂0.2-0.4份。本发明还提供了该复合材料的制备方法，该复合材料具有较好的流动性、较高的强度、优异的耐抗冲击和耐低温性能。

片材用可控结晶聚酯复合材料 671

 0

本发明涉及一种片材用可控结晶聚酯复合材料及其制备方法,所述的片材用可控结晶聚酯复合材料是由如下原料组分在双螺杆挤出机中挤出制得的:100重量份的聚酯A、0.3～5重量份的结晶成核剂B、0.2～5重量份的结晶促进剂C、0.02～5重量份的结晶控制剂D和1～15重量份的增韧剂E组成的。本发明的片材用可控结晶聚酯复合材料具有力学强度高、韧性好、耐温高、结晶度可控和环境友好等优点。应用该片材用可控结晶聚酯复合材料制备的聚酯片材具有力学性能好、耐温和韧性好等特点。

碳纤维复合材料一体化多通接头的制作模具以及制备方法 926

 0

本发明公开了一种碳纤维复合材料一体化多通接头的制作模具以及制备方法,碳纤维复合材料一体化多通接头的制作模具,根据一体化多通接头具体的要求进行制作,包括阳模和阴模,阳模采用硅胶,阴模采用钢,并且在一体化多通接头的截面突变处,设有倒角,倒角处填充碳纤维丝。本发明采用硅胶阳模和钢制阴模相结合的模具,有效提高了模具对碳纤维复合材料制件的压力,提高了碳纤维复合材料制件的质量。而且,本发明采用倒角填充技术,减小了接头在形状突变处的应力集中现象,有效的提高了接头的承载能力。

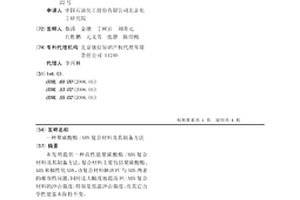

聚碳酸酯/ABS复合材料及其制备方法 756

 0

本发明提供一种高性能聚碳酸酯/ABS复合材料及其制备方法。复合材料主要包括聚碳酸酯、ABS和极性化SDS,该复合材料解决PC与ABS两者的相容性问题,同时还大幅度地提高PC/ABS复合材料的冲击强度,特别是低温冲击强度,而其它力学性能基本保持不变。

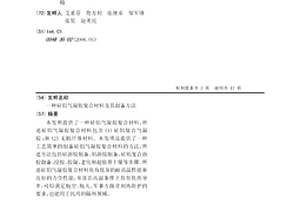

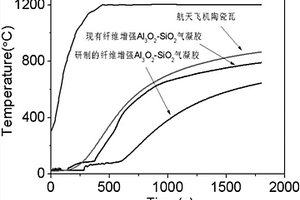

硅铝气凝胶复合材料及其制备方法 820

 0

本发明提供了一种硅铝气凝胶复合材料,所述硅铝气凝胶复合材料包含(1)硅铝复合气凝胶;和(2)无机纤维材料。本发明还提供了一种工艺简单的制备硅铝气凝胶复合材料的方法,所述方法包括硅溶胶制备、铝溶胶制备、硅铝复合溶胶制备、浸胶、胶凝、老化和超临界干燥等步骤。所述硅铝气凝胶复合材料具有优异的耐高温性能和良好的力学性能,并且在高温条件下具有低热导率,可以满足航空、航天、军事方面苛刻热防护的要求,也能用于民用的隔热领域。

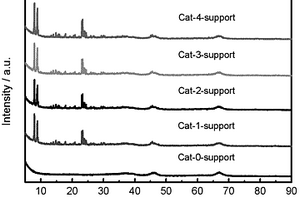

梯级孔ZSM-5沸石复合材料基FCC汽油低温硫转移催化剂的制法 1153

 0

本发明涉及一种梯级孔ZSM-5沸石复合材料基FCC汽油低温硫转移催化剂的制备方法。该方法包括：将去离子水、碱源和基质混合，加入铝源、微孔模板剂和硅源，搅拌均匀，得到起始溶胶混合体系，加入介孔模板剂，搅拌均匀，陈化后，进行水热晶化；对水热晶化的产物进行清洗、洗涤、分离、干燥、焙烧，得到梯级孔ZSM-5沸石复合材料；对上述梯级孔ZSM-5沸石复合材料进行铵交换处理，经过清洗、洗涤、分离、干燥和焙烧得到氢型的梯级孔ZSM-5沸石复合材料；采用等体积浸渍法，将助剂、活性组分分步浸渍到氢型的梯级孔ZSM-5沸石复合材料上，经过室温晾干、干燥、焙烧，得到基于梯级孔ZSM-5沸石复合材料的FCC汽油低温硫转移催化剂，其硫醇和噻吩的硫转移脱除率可达90％以上。

ZIF-8/无纺布复合材料及其制备方法 719

 0

本发明公开了一种ZIF‑8/无纺布复合材料及其制备方法，该复合材料由包括以下步骤的方法制备：制备ZIF‑8原生溶液；将无纺布置于ZIF‑8原生溶液中；干燥后得到ZIF‑8/无纺布复合材料。本发明通过将无纺布浸泡到ZIF‑8原生溶液中，静置陈化，使得ZIF‑8颗粒原位沉积到无纺布表面，ZIF‑8颗粒在无纺布表面分布均匀，通过采用ZIF‑8颗粒对无纺布进行填充，得到具有多级孔结构的ZIF‑8/无纺布复合材料，所得复合材料具有吸附性能好，具有优异的疏水亲油特性，且本发明所提供的ZIF‑8/无纺布复合材料的制备方法采用原位沉积及低温干燥的方法，工艺简单、成本低、能源消耗少，适于推广实施。

竹纤维复合材料及其制备方法和应用 1002

 0

本发明提供了一种竹纤维复合材料的制备方法，包括：将竹纤维与聚合物纤维依次进行梳理、铺装和针刺，得到竹纤维复合材料；所述竹纤维的长度为30～150mm，竹纤维的直径为50～250μm。本发明采用一定长度和直径的竹纤维来制备竹纤维复合材料，该竹纤维软硬适中、力学性能好，既不会太软，导致纤维容易断裂，也不会太硬，导致铺装时无法压实，有利于得到力学性能优异、不易断裂的复合材料；通过梳理使竹纤维和聚合物纤维呈单向排列，有利于提高复合材料的力学性能，防止在大角度、深度模压时发生断裂。实施例的结果显示，将本发明提供的竹纤维复合材料经模压后制得的汽车内饰部件的静曲强度为45MPa。

层合导热复合材料及其制备方法 797

 0

本发明提供了一种层合导热复合材料及其制备方法，属于导热材料技术领域。本发明以热塑性聚氨酯作为聚合物基体，以石墨膜和碳纤维布作为功能层，构建了高度取向结构的层合导热复合材料。本发明中连续性石墨膜的使用，可以有效构建导热通路，传热时热量可以沿石墨膜的方向进行迅速传播，面内热传导时，由于热流方向与石墨膜的方向一致，保证复合材料具有超高热导率。同时，在石墨膜上设置通孔，热塑性聚氨酯填充在石墨膜的通孔中形成“铆钉”结构，可以有效增强石墨膜和热塑性聚氨酯之间的界面结合强度。此外，碳纤维布可大幅提升复合材料的力学性能；且碳纤维布在复合材料中呈对称分布，保证复合材料力学性能的对称性。

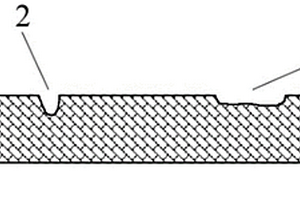

陶瓷基复合材料表面打底层的制备方法 913

 0

本发明是一种陶瓷基复合材料表面打底层的制备方法，利用料浆法结合碳化硅原位反应工艺的组合式方法实现复合材料表面平整，再配合低压化学气相沉积工艺制备SiC/SiC和C/SiC复合材料用环境障涂层的富硅碳化硅打底层。该方法的优点是：1)能够根据不同表面缺陷的特点调节浆料前驱体中各组分配比以得到合适的粘度，从而达到较好的缺陷填充效果；2)通过高温裂解工艺实现修复浆料与复合材料的一体化反应；3)采用低压化学气相沉积工艺在复合材料表面得到富硅的碳化硅打底层，提高了环境障涂层的质量，延长了环境障涂层的寿命；4)同时由于复材表面沉积了富硅的碳化硅涂层，既提高了复合材料的耐温性和抗高温氧化性，又增强了环境障涂层与复材基体的粘结强度，还改善了环境障涂层与复材基体的热膨胀匹配。

碳纤维/氧化石墨烯/环氧树脂预浸料及碳纤维复合材料的制备 939

 0

一种碳纤维/氧化石墨烯/环氧树脂预浸料及碳纤维复合材料的制备，涉及复合材料技术领域。本发明通过改进的Hummers法制备氧化石墨烯，然后将氧化石墨烯从水溶液转移到环氧树脂中，提高了氧化石墨烯在环氧树脂中的分散性，进而增强环氧树脂与碳纤维的界面粘附力，提高环氧树脂基碳纤维复合材料的力学性能。本发明制备的碳纤维/氧化石墨烯/环氧树脂复合材料在添加量为0.5wt％时，弯曲强度达到1422.26MPa，相比碳纤维增强环氧树脂复合材料提高了20.05％；在添加量为0.3wt％时，层间剪切强度达到了84.67MPa，相比碳纤维增强环氧树脂复合材料提高了16.74％。

油污自清洁复合材料及其制备方法 779

 0

本发明涉及一种油污自清洁复合材料及其制备方法，基于亲油纳米颗粒填充相的复合材料包括以下组分：亲油纳米颗粒、聚合物基体。与现有金属基和聚合物基摩擦材料技术相比，本发明采用亲油纳米颗粒与聚醚醚酮，按照一定的方法将其分散混匀，经过冷压烧结成型或热压成型或挤出和注塑成型形成一种能够自发吸油的新型油污自清洁复合材料。分散在基体中的亲油纳米颗粒有效地清除复合材料表面的润滑油等介质，一方面防止了油介质对摩擦表面的污染，另一方面保证复合材料良好的机械性能和摩擦磨损性能，该复合材料具有良好的油污自清洁性能，可广泛应用于航空、机械、化工、交通等领域，特别是涉水涉油特殊工况环境中，因此该材料的应用前景非常广阔。 1

功能化纤维素复合材料及其制备方法 850

 0

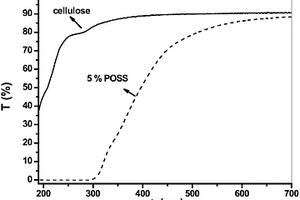

本发明公开了一种功能化纤维素复合材料及其制备方法。所述复合材料包括纤维素和笼型聚倍半硅氧烷(POSS)，所述POSS分散在纤维素中。其制备方法是以纤维素为基体材料，以离子液体为溶剂，制备得到含有笼形聚倍半硅氧烷(POSS)、纤维素的离子液体溶液，再成型得到纤维素/POSS复合材料。该纤维素/POSS复合材料的形式可以为纤维或膜材料。该纤维素/POSS复合材料具有优异的力学强度、热稳定性以及高紫外屏蔽效果。该纤维素/POSS复合材料的制备方法过程简单、高效、环境友好。

金刚石颗粒增强铝基制动耐磨复合材料及制备方法 887

 0

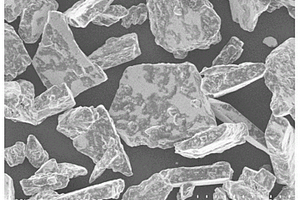

本发明是一种金刚石颗粒增强铝基制动耐磨材料及制备方法，属于耐磨材料领域。其特征是将表面改性的5‑15 μm金刚石颗粒与Al‑Cu合金粉末混合后置于成形模具中，抽真空后，利用高压气体，在750‑950 ℃和0.1‑2.0 MPa的成形温度和压力条件下，快速驱动Al‑Si合金熔体熔渗成形，保温保压5‑30 min后，获得增强相体积分数为5‑25%复合材料以应用于制动耐磨部件；通过本方法，复合材料两相界面和组织形貌可以实现精确调控和显著优化，保证在实际制动工况下增强相金刚石颗粒优异性能可以稳定而充分的发挥。本发明制备复合材料，相较于制动部件传统用钢铁材料，在摩擦磨损特性优化的同时，密度得到明显降低，热导率实现大幅度提升，从而可以满足交通运输装备向更加高速、轻量、安全、舒适方向发展所带来对制动材料及部件的全新要求。

金属基复合材料的制备方法 684

 0

本发明涉及一种金属基复合材料的制备方法,其步骤包括:先将增强颗粒按比例加入金属熔体内,然后通过喷嘴向熔体中输送脉冲高压惰性气流,高压脉冲气流在熔体内形成周期性的气泡并迅速膨胀,脉冲气流运动在熔体中产生强烈的涡流,从而导致增强颗粒在熔体内的均匀分散。采用该方法制备颗粒增强金属基复合材料,适用材料范围广,对复合材料无污染,成本低,效率高,具有良好的应用前景。

具有磁热效应的稀土基块体非晶合金及其复合材料 929

 0

本发明涉及一种稀土基块体非晶合金及其复合材料，所述的稀土基块体非 晶合金，其具有如下的化学式：REaRbAlcTdMe，其中RE为选自Gd、Tb、Dy、 Ho或Er；R为Y、Sc、Gd、Tb、Dy、Ho、Nd、Lu、Tm或Er且不同于RE； T为Fe、Co、Ni或Zr；M为选自C、B、Si、Sc、Y、La、Ce、Pr、Nd、Sm、 Eu、Lu、Tm、Fe、Ni、Zr、Cr或Cu；30≤a≤60，0≤b≤30，20≤c≤25，15≤ d≤25，0≤e≤5，且30≤a+b≤60和a+b+c+d+e＝100。本发明的复合材料 是在该块体非晶基础上通过热处理而得。本发明的稀土块体非晶及其复合材料 具有：方便的制备，良好的热稳定性，较高的电阻，优良的软磁性能及过冷液 相区优越的加工处理能力，以及便于在过冷液相区热处理—调制其磁热效应等 特点。

提高TiO2/硅藻土复合材料可见光催化活性及抗菌性能的方法 924

 0

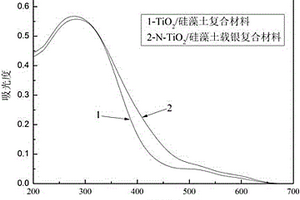

本发明涉及提高TiO2/硅藻土复合材料可见光催化活性及抗菌性能的方法。该方法是将制备的TiO2/硅藻土复合材料在一定浓度的尿素（CO(NH2)2）和硝酸银（AgNO3）溶液中搅拌浸渍，浸渍反应一定时间后将样品干燥，得到TiO2/硅藻土复合材料浸渍尿素、硝酸银复合产物；将该浸渍产物在一定温度下煅烧，待冷却后打散解聚，即得到具有可见光催化活性及抗菌性能的N-TiO2/硅藻土载银复合材料。本方法采用在尿素和硝酸银溶液中直接浸渍的方法，整个过程无其它试剂添加，避免了制备过程中产生大量废水，具有简便、高效、清洁的优点，且复合材料具有较宽的可见光响应范围及抗菌性能。本发明制备的具有可见光催化活性及抗菌性能的N-TiO2/硅藻土载银复合材料可用于室内环境污染净化技术领域。

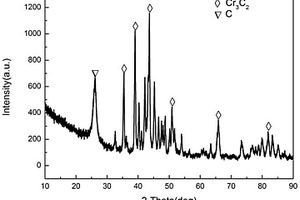

具有介孔结构的碳化铬/碳纳米复合材料的制备方法 690

 0

本发明涉及一种制备具有介孔结构的碳化铬/碳纳米复合材料的生产方法，属于复合材料制备技术领域。该工艺过程为：(1)将铬源、甘氨酸和添加剂(碳源、硝酸铵等)按照一定比例配成溶液；(2)加热并搅拌，溶液挥发、浓缩后分解，得到前驱体粉末；(3)将前驱体粉末于700～1200℃温度范围内，在一定保护气氛下反应0.5?2小时。本发明工艺简单，成本低，易于产业化生产，得到具有介孔结构的碳化铬/碳纳米复合材料，材料颗粒分布均匀，分散性好。

凹凸棒石/炭黑复合悬浮液及制备方法、复合材料及应用 1146

 0

一种凹凸棒石/炭黑复合悬浮液的制备方法、所制得的凹凸棒石/炭黑复合悬浮液、橡胶基凹凸棒石/炭黑纳米复合材料的制备方法、所制得的橡胶基凹凸棒石/炭黑纳米复合材料及凹凸棒石/炭黑复合悬浮液在橡胶基凹凸棒石/炭黑纳米复合材料制备中的应用，该凹凸棒石复合悬浮液的制备方法包含：对凹凸棒石进行提纯；对提纯后的凹凸棒石进行活化；向活化后的凹凸棒石中加入质量为凹凸棒石1-5倍的炭黑以及凹凸棒石和炭黑总质量1％-5％的至少二种以上的表面改性剂，维持溶液的温度，搅拌、过筛子，获取凹凸棒石悬浮液。采用本发明制备的凹凸棒石/炭黑悬浮液固含量高达30-50％，凹凸棒石/炭黑悬浮液在具有良好悬浮性能的同时，与橡胶大分子链具有良好的亲和性能。

间规聚苯乙烯/聚酯复合材料 762

 0

本发明涉及一种间规聚苯乙烯/聚酯复合材料,主要解决以往技术中存在间规聚苯乙烯材料脆性大,冲击强度低,共混物的综合性能差的问题。本发明通过采用在间规聚苯乙烯/聚酯材料中添加磺化间规聚苯乙烯的技术方案,较好地解决了该问题。得到的复合材料具有冲击强度高,且共混物的弯曲强度和拉伸强度好的特点,可用于间规聚苯乙烯/聚酯复合材料的工业生产中。

蜂窝吸波复合材料及其制备方法和应用 1185

 0

本发明提供了一种蜂窝吸波复合材料及其制备方法，所述蜂窝吸波复合材料包括蒙皮和蜂窝吸波芯材；所述蜂窝吸波芯材上浸渍有吸波剂浆料，所述蜂窝吸波芯材的蜂窝孔中填充有灌封胶；本发明中制备得到的蜂窝吸波复合材料在具备结构力学承载的前提下还能够吸收电磁波能量，是一款很好的吸波一体化复合材料，在航空飞行器领域具备广泛的应用价值。

废纺再生包装复合材料的制备方法 844

 0

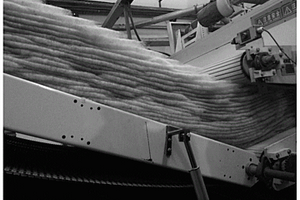

本发明公开了一种废纺再生包装复合材料的制备方法，包括以下步骤：S1、将废旧纺织品开松成为废纺短纤维；S2、将废纺短纤维与低熔点纤维混合形成复合纤维团；S3、以水平铺设的聚丙烯无纺材料作为芯层进行水平方向铺网；S4、将铺网后的混合纤维团通过针刺机针刺；S5、将成网后的材料进入烘焙箱加温熔接；S6、将熔接后的废纺毡送往热压机进行热压；S7、将PET薄膜覆盖在废纺复合板材的表面形成完整的废纺复合包装材，本发明制成的废纺再生包装复合材料外表面柔软、内芯硬挺，一方面解决了大量废旧纺织品的再生使用问题，另一方面通过反复循环使用的方式，可以大规模替代原有的塑料和纸质包装，从而达到环保和节能减排的目标。

玻纤增强阻燃乙烯基酯树脂复合材料及其制备方法 943

 0

本发明提供了一种玻纤增强阻燃乙烯基酯树脂复合材料及其制备方法，涉及高分子复合材料技术领域。本发明提供的一种玻纤增强阻燃乙烯基酯树脂复合材料，按质量百分比计，包括以下制备原料：乙烯基酯树脂单体和稀释剂20～40％，玻璃纤维59.6～79.8％，固化剂0.2～0.4％；所述稀释剂的质量为乙烯基酯树脂单体和稀释剂总质量的30～50％。本发明的乙烯基酯树脂复合材料，具有优异的阻燃性能、较低的烟释放和较高的力学性能，能够满足其在尖端领域的应用。

金属/树脂复合材料及其制备方法与应用 849

 0

一种金属/树脂复合材料及其制备方法与应用，所述复合材料原料包括以下质量百分比组分：1％～5％环氧树脂、0.1％～1％热塑性树脂、0.1％～1.5％活性稀释剂、94％～98.7％金属粉、0.1％～0.3％固化剂、0.01％～0.3％偶联剂，其中，所述环氧树脂的环氧值>0.30。所述复合材料呈不易团聚的颗粒状，不仅复合材料的韧性和加工性得到极大改善且具备一定的耐温性和耐蚀性。

轻量化强韧层压复合材料 885

 0

一种轻量化强韧层压复合材料，该复合材料采用经双向热拉伸强化工艺制备的厚度介于50‑300微米的超高分子量聚乙烯多孔片材为基材，低密度聚乙烯或EVA作为粘接材料，经多层层叠后采用热压后获得轻量化、强韧的复合材料，该层压复合材料在厚度方向具备层叠结构：A‑B‑(A‑B)n‑A，体积密度介于0.75‑0.92克/立方厘米，纵向拉伸强度大于180MPa、纵向拉伸断裂伸长率大于60％，横向拉伸强度大于120MPa、横向拉伸断裂伸长率大于100％。

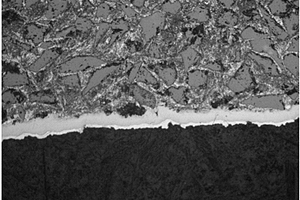

碳化硅颗粒增强铝基复合材料金镀层制备方法及应用 908

 0

本发明涉及一种碳化硅颗粒增强铝基复合材料金镀层制备方法及应用，属于表面工程技术领域。所述方法包括：对碳化硅颗粒增强铝基复合材料进行前处理；对前处理后的碳化硅颗粒增强铝基复合材料进行二次浸锌；对二次浸锌后的材料进行一次化学镀镍；清洗、干燥后，对一次化学镀镍后的材料进行一次真空除氢；进行喷砂处理后，进行二次化学镀镍；在镍层表面镀金，然后进行二次真空除氢，得到具有金镀层的碳化硅颗粒增强铝基复合材料。本发明通过二次真空除氢，有效降低金镀层的释氢量，避免释氢导致的危害。

纤维预制体增强气凝胶隔热复合材料及其制备方法 1105

 0

本发明涉及一种纤维预制体增强气凝胶隔热复合材料，该复合材料采用含有遮光剂的陶瓷纤维预制体为增强体，具有纳米孔的气凝胶为基体，所述陶瓷纤维预制体中的陶瓷纤维与遮光剂的质量比为1：0.1～0.5，遮光剂为TiO₂、ZrO₂、ZrSiO₄、Cr₂O₃、Fe₂O₃或SiC中的一种或组合；气凝胶的孔体积大于2.5g/cm³；本发明复合材料及其制备方法显著提高了纤维增强气凝胶隔热材料的高温隔热性能，材料最高使用温度可达1200℃，热稳定性良好，此外，该复合材料力学性能良好，可剪裁、机械加工成各种构件形状，满足不同使用要求。

促进成炭的乙烯-醋酸乙烯酯共聚物的低烟无卤纳米阻燃复合材料及其制备方法 980

 0

本发明涉及一种促进成炭的乙烯‑醋酸乙烯酯共聚物的低烟无卤纳米阻燃复合材料及其制备方法，具体涉及一种基于纳米复合阻燃剂的乙烯‑醋酸乙烯酯共聚物的纳米阻燃复合材料及其制备方法，属于阻燃材料技术领域。它是将乙烯‑醋酸乙烯酯共聚物、水菱镁石、相容剂、协效剂、纳米助剂和加工助剂等原料按不同的加料顺序在高剪切的双螺杆挤出机中进行分步熔融挤出，经切粒注塑后，最后制得乙烯‑醋酸乙烯酯纳米阻燃复合材料。本发明乙烯‑醋酸乙烯酯复合材料的烟释放量较小，能促进凝聚相成炭，且成炭过程被改善，成炭质量提高，阻燃性能等得到有效改善，具有很好的推广应用价值。

提高聚膦腈复合材料力学性能的方法 691

 0

一种提高聚膦腈复合材料力学性能的方法，属于高分子复合材料领域，利用聚膦腈基体与含活泼氢类材料之间较强的氢键作用，制备了具有强界面结合力的聚膦腈类复合材料，在发挥填入材料的特性功能外，较好的界面作用使聚膦腈复合材料的力学性能得到了提高。本发明的方法操作简单、适用面广，而且通过优选本身含活泼氢的材料，还可以免去改性处理的工艺过程。

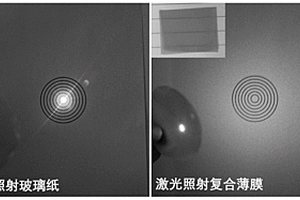

基于农业废弃物的复合材料及其制备方法和应用 710

 0

本发明公开了一种基于农业废弃物的复合材料及其制备方法和应用。通过制得含有农业废弃物、纤维素、溶剂的混合溶液，再将所述混合溶液在凝固浴中沉淀再生，得到所述基于农业废弃物的复合材料。本发明通过引入少量纤维素构建缠结网络来提高农业废弃物再生材料的成型性和力学强度，在不使用化学处理的前提下制得农业废弃物/纤维素复合材料，具有工艺简单、成本低、无污染的特点。所得的复合材料中保留了农业废弃物中的几乎所有组份，使得材料显示出多功能性，如良好的力学强度、防紫外性、抗氧化性、杀菌性和高雾度等，在绿色和功能化包装材料、环保胶带、纺织、生物医用、保温隔热等领域具有应用潜力。
