有色金属加工技术理论与应用

锂离子电池用Li2TiSiO5/C复合负极材料及其制备方法 776

 0

本发明公开了一种锂离子电池用Li2TiSiO5/C复合负极材料，以Li2TiSiO5为核，在Li2TiSiO5的表面包覆有碳层；Li2TiSiO5属于P4/nmm空间点群。本发明的制备方法包括以下步骤：1)将可溶性钛盐和硅源制成溶液A、可溶性锂盐制成溶液B、碳源制成溶液C；2)在搅拌的过程中，依次将溶液B和溶液C加入到溶液A中，得到溶胶；再对溶胶进行水浴加热、搅拌，得到凝胶；3)对凝胶进行干燥、研磨、在惰性气体下烧结，得到所述复合负极材料。本发明将碳与Li2TiSiO5复合，增强了Li2TiSiO5材料的导电性和稳定性，改善了复合负极材料作为锂离子电池负极材料时的电化学性能。

利用金属热还原制备空心纳米硅球的方法、锂离子电池 858

 0

本发明公开了一种利用金属热还原制备空心纳米硅球的方法、锂离子电池，利用活泼金属还原二氧化硅纳米球，控制活泼金属的含量使其只还原二氧化硅纳米球外表层，而内核仍然是二氧化硅，利用酸将活泼金属的氧化物除去，再采用氢氟酸除去内核未被还原的二氧化硅，得到空心纳米硅球。跟现有技术相比，本发明制备的产物粒径均匀，无需模板，所得材料嵌锂性能优异，合成的硅基负极材料的稳定比容量大于1500mAh/g，空心纳米硅球在孔壁及球内都有大量孔隙，可以充分容量嵌锂导致的体积膨胀，同时球形结构非常稳定，从而有效地减缓甚至消除电活性物质粉化脱落的现象，有效延长硅负极材料的循环寿命。而且合成工艺简单，易于实施。

多层壳核结构锂离子电池材料的制备方法 1095

 0

本发明公开了一种多层壳核结构锂离子电池材料的制备方法，包括以下步骤：配置磷酸二氢锂溶液和各金属盐溶液；向所述磷酸二氢锂溶液中交替滴加所述各盐溶液，控制pH范围为7～12、温度为50℃～90℃，逐层沉淀出磷酸盐前驱体，其中Li与各盐溶液中金属元素总量的摩尔比为1～1.05:1；抽滤，并将分离出的沉淀物烘干，得到所需的前驱体；将前驱体与碳源置于球磨机中混合1h～24h；将混合后的物质在惰性气氛保护下在500℃～800℃焙烧3h～24h。该方法通过工艺条件的控制能灵活设计核芯及壳层材料的元素组成和分布序列，实现材料多层包覆的化学构建，所制得的复合型材料具有组分材料的综合性能。

卷绕锂离子电池的检测方法 824

 0

本发明公开了一种卷绕锂离子电池的检测方法，包括以下步骤：对卷绕锂电池选定的特征区域图像进行差分处理，并对差分处理后的卷绕锂电池图像进行阀值处理；对经过阀值处理的图像进行电极提取，即对阈值处理后的图像进行轮廓提取和细化处理，得到代表负极片的线段数据；对负极线段数据进行过滤；对经过阀值处理后图像丢失的图像数据进行修正。达到了抗干扰能力强、误报漏报率低的目的。

亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料及其制备方法 1000

 0

本发明公开了一种亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料及其制备方法。将剑麻纤维在管式气氛炉中炭化、磨碎、过筛后，与硝酸铜和硫脲在溶液中混合均匀，转移至反应釜中进行水热反应，将得到的样品过滤、清洗、烘干后，即可得到亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料。该负极材料中，不规则形状、粒径为200~500nm的硫化铜颗粒均匀地分散在具有多级孔隙结构的剑麻纤维炭的表面及孔内，硫化铜与复合物的质量比为1:5。本发明制备的亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料，具有较好的循环性能和倍率性能。

用于锂离子电池的阴极组合物及其制备方法 988

 0

本发明公开了一种用于锂离子电池的阴极组合物及其制备方法，包括阴极组合物，所述阴极组合物具有由小颗粒团聚而成的多孔类球状形貌阴极组合物，小颗粒为粒径为0.1~1um，多孔类球状形貌单个颗粒的粒径为1~10um，所述阴极组合物的中值粒径颗粒分布为D50≤5um。本发明通过对锂镍钴锰阴极材料进行共沉淀两步烧结法，得到具有中空状态的多孔类球状形貌阴极组合物，具有倍率性能高，高温性能好的特点，以该材料为阴极制备的锂离子电池可用做电动汽车或电动工具的电池。

基于碳纤维布阻挡层的硅负极的锂离子电池 862

 0

本发明涉及一种基于碳纤维布阻挡层的硅负极的锂离子电池，属于电化学电池领域。所述的锂离子电池硅负极由集流体以及涂覆在集流体上的活性物质组成，并在活性物质与隔膜之间添加一层碳纤维布阻挡层，活性物质层有硅粉60％～80％、导电剂30％～10％与粘结剂30％～10％，所述碳纤维布的密度为155～175g/cm3，其厚度为0.33～0.36mm。本发明创新性的采用了碳纤维布为活性物质与隔膜之间的阻挡层，抑制了由于硅自身体积效应而导致的容量衰减快与寿命短的现象。在多次锂离子的嵌入与脱嵌后，负极结构稳定，明显的改善了纯硅负极的循环稳定性以及容量保持性。并且，这种负极的制备方法简单，非常符合工业化大生产的要求，具有很高的商业价值。

用于金属锂二次电池的复合膜及其制备和应用 1110

 0

本发明涉及一种用于金属锂二次电池的复合膜，所述的复合膜的组成材料包括：一种或者二种以上的盐；所述的盐的阴离子为氟离子、氯离子、溴离子、碘离子中的一种或者二种以上；所述的盐的阳离子为锂离子、钠离子、钾离子、铵根离子中的一种或者二种以上；所述的盐的含量占整个复合膜质量的0.1％-95％；一种或者二种以上具有成膜性的聚合物；所述的具有成膜性的聚合物包括聚偏氟乙烯、聚砜、聚丙烯、聚乙烯、聚氨酯、聚环氧树脂、聚苯并咪唑、聚苯醚、壳聚糖、羧甲基纤维素钠一种或者二种以上。利用本发明的复合膜可以有效抑制金属，具有更高的库仑效率以及循环稳定性，金属锂枝晶得到了一定的抑制。

钛基锂离子提取材料的制备方法 840

 0

本发明公开了一种钛基锂离子提取材料的制备方法，将分析纯氢氧化铝、二氧化钛和磷酸二氢铵按比例混合后，常温下充分研磨形成研磨物；将制得的研磨物转入高温炉内烧结，冷却后得到的固体为铝的钛基化合物；将制得的钛基化合物粉碎成颗粒状，置于硝酸水溶液中，在恒温下震荡，分离出上清液后形成颗粒物；将制得的颗粒物过滤干燥，得到钛基锂离子提取材料。经过该方法制得的钛基锂离子提取材料具有高稳定性、合成简单和选择性好的特点。

高温固相法制备碳包覆锰酸锂纳米线 928

 0

高温固相法制备碳包覆锰酸锂纳米线，首先，制备氧化锰纳米线前驱体，其次，将葡萄糖和前驱体按比例置于水热斧中反应，一定温度条件下进行反应，将碳层包覆在氧化锰纳米线表面，最后，将包覆有碳层的氧化锰纳米线和氢氧化锂按比例在高温下固相烧结，得到碳包覆锰酸锂纳米线；本发明能够制备表面被碳层包覆的LiMn2O4，且LiMn2O4保持纳米线形貌，具有操作简单、成本低廉的特点。

基于生物质基硅碳复合材料的锂离子电池的制备方法 908

 0

本发明提供一种基于生物质基硅碳复合材料的锂离子电池的制备方法，其特征在于，所述制备方法以含硅生物质碳作为单一原料，采用水热还原法合成基于生物质基硅碳复合材料，将基于生物质基硅碳复合材料作为负极材料，LiNiO2作为正极材料，LiPF6/EC:DMC作为电解液，PP、PE微孔薄膜或两者双层作为隔膜,发泡镍片作为填充物，在氩气保护下组装形成基于生物质基硅碳复合材料的锂离子电池。本发明制备方法简单，能有效避免镁在还原过程中生成碳化硅，将生物质中的硅和碳同时保存下来，利用率高，且生成的复合材料中硅单质纳米粒子均匀分布于无序多孔结构中，使复合材料的性能好，为制备的锂离子电池的优异性能打下良好基础。

锂离子电池负极材料氧化硅掺杂氧化锰/碳管及制备方法 1119

 0

锂离子电池负极材料氧化硅掺杂氧化锰/碳管及制备方法，所述材料由以下方法制成：（1）将碳纳米管分散在N,N‑二甲基甲酰胺的低碳醇溶液中，得碳纳米管分散液；（2）将锰源、沉淀剂和硅源溶于碳纳米管分散液中，搅拌均匀，进行水热反应后，自然冷却至室温，过滤，洗涤，冷冻干燥，得黑色粉末；（3）将黑色粉末在保护性气氛中煅烧，随炉冷却至室温，得锂离子电池负极材料氧化硅掺杂氧化锰/碳管。本发明材料形貌尺寸均匀，氧化硅掺杂的氧化锰粒生长在碳纳米管表面；具有电子导电性、离子导电性高，离子扩散通道短，脱嵌锂离子过程中体积效应小等优点；本发明制备流程简单，周期短，反应温度低，成本低，可大量合成且产品产率高。

铝掺杂改性的高容量锂离子电池正极材料 997

 0

本发明涉及一种铝掺杂改性的高容量锂离子电池正极材料，其化学通式为：Li[Ni0.5Mn0.3Co0.2]1?xAlxO2，其中x＝0.03～0.12。采用高温固相烧结法，将锂源化合物、锂电池正极材料前驱体(NCM532)和铝源化合物混合，在球磨机中进行球磨；将所得混合物依次进行500℃预烧结和850℃高温煅烧后得到所述的正极材料。本发明采用的合成方法对环境无污染、合成周期短、工艺简单、易于操作，合成出的样品材料均匀性好，纯度高；本发明提供的改性三元层状材料结构稳定，形貌规整，并表现出良好的电化学性能，0.2C倍率，55℃测试条件下首次放电比容量不低于210mAh/g。

锂电池组基于市电和太阳能充电方法和系统 1102

 0

本发明涉及一种锂电池组基于市电和太阳能充电的方法和系统，所述方法包括：充电管理电路检测充电系统是否连接220V交流电路，如果是220V交流电路，则使用市电充电模式对锂电池组进行充电；如果不是则检测充电电压的值，如果充电电压小于100V，则判断该充电电路为太阳能充电模式，如果充电电压为大于240V，则判断该充电电路为故障模式。本发明通过市电转换电路将市电转换成适合充电需求的直流电，通过太阳能转换电路，将太阳能转换成电能，所述充电管理电路对充电模式进行控制，并对充电电路进行保护，能够有效维护锂电池组的充电可靠性，本充电系统结构简单，使用便利，本方法能够有效控制市电充电和太阳能充电的选择，并维持充电的高效率。

用于锂离子电池的碳芯/氧化铜外壳复合电极及其制备方法 1146

 0

本发明公开了一种用于锂离子电池的碳芯/氧化铜外壳复合电极及其制备方法。该碳芯/氧化铜外壳复合电极的芯部为碳纤维，外壳为氧化铜薄层；所述的氧化铜薄层具有阵列型的纳米针状结构和纳米孔状结构。该碳芯/氧化铜外壳复合电极的制备方法包括如下步骤：（1）镀铜碳纤维的制备；（2）镀铜碳纤维的烧结成型；（3）成型镀铜碳纤维毡的表面氧化处理。本发明碳芯/氧化铜外壳复合电极提高了锂离子电池的充放电容量，提高了锂离子电池的循环寿命、库伦效率以及循环稳定性等电化学性能。

锂离子蓄电池单体均衡执行装置 942

 0

本发明提供一种锂离子蓄电池单体均衡执行装置，并与控制部件分离，装置主要包括继电器、二极管和功率耗散电阻；所述继电器与功率耗散电阻串联后，并联在锂离子蓄电池单体两端；所述继电器的闭合激励线包和恢复激励线包分别反向并联一个或多个二极管；所述继电器的闭合激励线包一端连接均衡使能遥控指令，另一端连接遥控指令正极；所述继电器的恢复激励线包一端连接均衡禁止遥控指令，另一端连接遥控指令正极。本发明提供的锂离子蓄电池单体均衡执行装置结构简单，实现了控制与执行分离，易于实现模块化，可靠性高，控制回路与均衡回路物理隔离，特别适用于卫星等航天器蓄电池均衡设备。

锂电池测量装置 828

 0

一种锂电池测量装置，其结构包括检测结果打印机、显示屏、保护套、功能按钮、装置主体、单片机芯片、测试电源线、测试钳、开关按钮，检测结果打印机安装于装置主体顶部，显示屏嵌于装置主体表面，正极接电引脚、数据输入端口、数据输出端口、负极接电引脚与装置主体通过电连接，其实现了锂电池测量装置通过安装有单片机芯片，在测量锂电池容量时通过单片机芯片设置的测量程序，可以反复测试，使测量数据更加精确，测量过程更加智能化，提高装置可靠性。

钛酸锂材料及其制备方法 1153

 0

本发明公开了一种钛酸锂材料及其制备方法。该法包括制备纳米纤维状的TiO2、用纳米纤维状TiO2制备钛酸锂前驱体和高温煅烧处理。本发明提供的技术方案中的静电纺丝法可以控制单层纳米纤维丝排列的方向；水热法制备的产物不需高温处理，结晶良好，粒度分散均匀，颗粒间的团聚较少。本发明提供的技术方案结合了静电纺丝和水热法的优点，制备的产品纳米级多孔纤维状钛酸锂较之传统产品的倍率性能和循环性能都有明显的改善。

锂离子电池的原位测试装置、组装支架及其装配方法 903

 0

本发明公开了一种锂离子电池的原位测试装置、组装支架及其装配方法，所述装置包括依次设置的出光口封装盖、第一薄膜、电极片、隔膜、锂片、锂片支撑底座、内部加压部件、电极连接板、第一密封圈、承载台、电极引线、第二密封圈、第二薄膜和入光口封装盖。本发明采用透射式结构，且第一薄膜与第二薄膜具有X射线透过率好的优点，可满足用一个装置实现透射式X射线衍射和透射式X射线吸收谱研究的需要，简化了实验过程，消除了不同样品所造成的测量误差。本装置的组装过程采取带有可拆卸外支架的内外共加压方式，消除了组装过程的压力不均匀性并增加了测试装置与光学测量仪器的兼容性。

高功率超级电容锂电池及其制备方法 965

 0

本发明涉及电池技术领域，更具体地，本发明涉及一种高功率超级电容锂电池及其制备方法。本发明高功率超级电容锂电池，包括壳体、正极、负极、介于正负极之间的隔膜以及电解液，所述正极、负极以及隔膜浸泡在所述电解液中，所述正极包括正极集流体和涂覆在正极集流体上的正极活性材料，所述正极活性材料包括质量比分别为2‑4：1‑3：0.1‑0.5：0.25‑0.5的锂离子嵌入化合物、多孔碳材料、导电剂及粘结剂；所述负极包括负极集流体和涂覆在负极集流体上的负极活性材料，所述负极活性材料包括质量比为7‑9：1‑3：0.2‑1：0.5‑1的石墨类材料、多孔碳材料、导电剂及粘结剂。本发明电池具高功率特性、高比能特性及较长的电池循环寿命。

用于吸附锂的改性SBA‑15有序介孔材料及其制备方法 1141

 0

本发明公开了一种用于吸附锂的改性SBA?15有序介孔材料及其制备方法，该方法为SBA?15原粉与复合催化剂加入到4?氨基苯并?12?冠?4的DMSO溶液中，在惰性气体的保护下，油浴36?48h，之后将沉淀过滤，使用无水乙醇洗涤至上清液为中性，过滤后抽真空干燥，即得所述改性SBA?15有序介孔材料。该改性SBA?15有序介孔材料具有较强的锂吸附功能，能够在液体中将锂分离出，而且该材料制备方法简单，操作工艺短，具有良好的工业化生产前景。

锂电池包外壳 702

 0

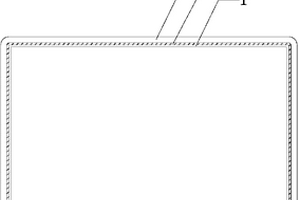

一种锂电池包外壳，包括一金属内层，所述金属内层的外面包覆有一层抗冲击、绝缘和绝热的三维网状外层，所述三维网状外层与金属内层之间设有与外界进行热交换控制电池包内部温度的换热装置。本发明的优点：当锂电池包受到撞击和震荡时，三维网状外层能够很好地吸收外部冲击，增强外壳的耐冲击性并且使得冲击不会直接传递至锂电池包内部；将三维网状外层包覆在金属内层的外部，能够防止金属内层开裂，起到绝缘保护的作用。

铁锂纳米复合材料合成工艺 756

 0

本发明提供了合成铁锂纳米复合（LFNCTM）正极材料的新方法，以及由该方法制备的铁锂纳米复合正极材料，以及由该铁锂纳米复合正极材料制成的电池。

二次锂电池及其阴极极片 755

 0

本发明公开了一种二次锂电池用阴极极片,包括集流体以及附着在集流体表面的阴极膜片,所述阴极膜片中含有纳米抗酸剂,所述纳米抗酸剂在阴极膜片中的含量为0.5wt%～2.5wt%,相对现有技术,本发明通过向阴极膜片中添加纳米抗酸剂,一方面可以有效地减少电解液中HF产生的量,另一方面所添加的MgO和Mg(OH)2等碱性物质可以有效的和电解液中产生出来的HF反应,减少了阴极活性物质中过渡金属离子的溶解腐蚀,有利于保持阴极活性物质的结构,从而提高锂电池的循环性能,此外,本发明还公开了一种使用上述阴极极片的二次锂电池。

用于锂空气电池的双功能催化剂 831

 0

本发明公开了一种用于锂空气电池的双功能催化剂，包括具有氧气析出功能的金属氧化物载体和具有氧气还原功能的贵金属纳米粒子活性组分，其中活性组分在催化剂中所占的质量分数为0.2%~60%。该催化剂应用于锂空气电池，有效解决了现有催化剂因只具有单一催化功能而限制了锂空气电池性能提高的问题。

锂离子电池负极材料及电池负极制作方法 1199

 0

一种锂离子电池负极材料及电池负极制作方法，负极材料由以下质量百分比含量组分组成：石墨94~98.5%、导电剂0~3%、粘结剂1.5~6%；粘结剂由质量比为1:（1~2）的羧甲基纤维素和丁苯橡胶组成，其中丁苯橡胶为粒径小于0.2μm的苯乙烯共聚物，丁苯橡胶的pH值为6.5~7.5。本发明解决了负极片在铜箔上的附着力和均匀性差，导致电池的内阻较高和高温放电性能较差的问题，采用本发明的负极材料和方法制作锂离子电池负极电极片，不但提高了负极电极片的粘结强度，还有效改善了使用此负极电极制成的锂离子电池的内阻和高温循环放电性能。

锂离子电池封口装置及其方法 958

 0

本发明涉及锂离子电池的制造技术领域，尤其涉及一种锂离子电池封口装置，包括电池夹紧机构以及钢球压紧机构，所述电池夹紧机构主要由底板、两个侧板、隔板以及肘夹构成，所述侧板分别固定在底板的两侧，所述隔板位于两个侧板之间，隔板的一侧固定有滑动块，所述滑动块与连接在两个侧板板之间的滑动轴滑动连接，所述肘夹固定在其中一个侧板外侧，所述肘夹的压头与所述隔板连接。本发明结构简单，操作方便，不需要购买大型的封口机，利用本装置只需要一个真空箱就能够实现锂离子电池的封口。

磷酸亚铁锂电池正极浆料的制备工艺 1110

 0

一种磷酸亚铁锂电池正极浆料的制备工艺,包括如下步骤:(1)正极粉料的预处理;(2)聚偏氟乙烯胶溶液的制备;(3)加入聚偏氟乙烯胶溶液中搅拌至导电石墨分散均匀;(4)SP均匀加入步骤(3)制得的溶液中搅拌至SP分散均匀;(5)称取制备正极浆料的干粉总重量份数89~93份的正极活性物质磷酸亚铁锂分次均匀加入步骤(4)制得的溶液中,所述正极活性物质是具有橄榄石型结构的类球形磷酸亚铁锂材料,该材料粒径为D50=2-5μm,比表面积4-7m2/g、振实密度达1.7g/cm3;期间应加入制备正极浆料的干粉总重量75~85%的N-甲基吡咯烷酮,真空搅拌至材料分散均匀;待粉料分散均匀,浆料粘度达到要求后改用真空慢速搅拌60~100min;慢速搅拌完成后真空静置30~60min过筛即得到正极浆料。

从锂云母原料中除氟的方法 1258

 0

本发明公开了从锂云母原料中除氟的方法,采用酸浸除氟、或酸浸和中和除氟方法;所述酸浸除氟是将锂云母粉和浓度为20～60wt%的硫酸溶液,按固、液质量比1:3～5,于60～150℃温度下反应6～9h,生成的氢氟酸抽真空分离;所述的酸浸和中和除氟是经酸浸除氟后的混合溶液再进行中和除氟。该方法具有工艺条件温和,设备利用率高,能耗低,锂云母原料中金属回收率高,生产成本低,环保三废排放小。

动力型聚合物锂离子电源及其生产工艺 782

 0

为了实现高能量、高功率和高安全性的三高要求,本发明使用一系列新材料和新工艺,例如聚合物锂离子电池单体组合电源技术、多功能填料应用于电源热量管理系统、金属外壳和塑料端盖作为电源外包装等,较好地解决了锂离子动力电池普遍存在的安全性、可靠性和一致性问题,同时提高了生产效率和成品率、降低了产品成本。使用该技术生产的动力型聚合物锂离子电源,其输出容量可达1000安时,能量密度可达130瓦时/千克,功率密度可达950瓦/千克。产品将应用于各种大容量高功率移动设备,例如电动车、卫星通讯机、无人驾驶飞机、火箭发射器、潜艇用通讯电源和军事装备电源等等。
